一、rtsp分析
rtsp是通过tcp传输的，过滤数据包，分析如下：

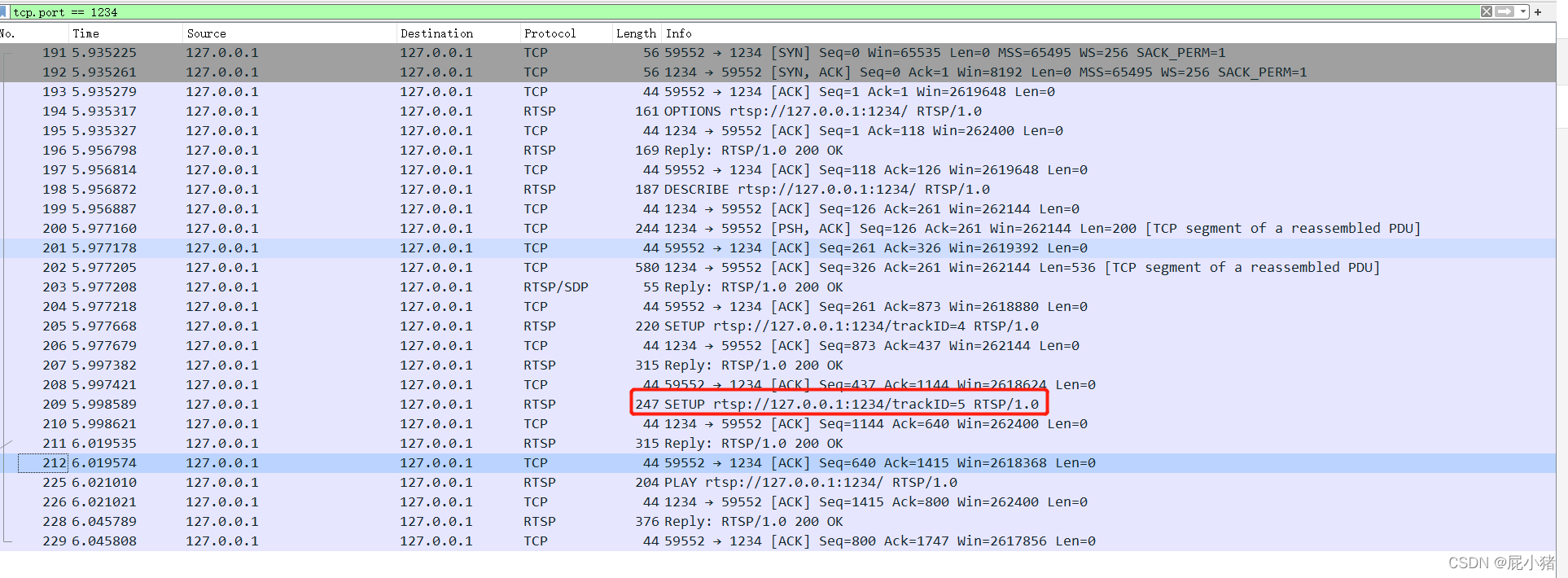

追踪tcp流，可以得到如下：
//tcp.port == 1234过滤得到：

OPTIONS rtsp://127.0.0.1:1234/ RTSP/1.0
CSeq: 2
User-Agent: LibVLC/3.0.16 (LIVE555 Streaming Media v2016.11.28)

RTSP/1.0 200 OK
Server: VLC/3.0.16
Content-Length: 0
Cseq: 2
Public: DESCRIBE,SETUP,TEARDOWN,PLAY,PAUSE,GET_PARAMETER

DESCRIBE rtsp://127.0.0.1:1234/ RTSP/1.0
CSeq: 3
User-Agent: LibVLC/3.0.16 (LIVE555 Streaming Media v2016.11.28)
Accept: application/sdp

RTSP/1.0 200 OK
Server: VLC/3.0.16
Date: Wed, 09 Mar 2022 02:51:18 GMT
Content-Type: application/sdp
Content-Base: rtsp://127.0.0.1:1234/
Content-Length: 547
Cache-Control: no-cache
Cseq: 3

v=0
o=- 16560462224506433247 16560462224506433247 IN IP4 LAPTOP-QF7IG4BT
s=Unnamed
i=N/A
c=IN IP4 0.0.0.0
t=0 0
a=tool:vlc 3.0.16
a=recvonly
a=type:broadcast
a=charset:UTF-8
a=control:rtsp://127.0.0.1:1234/
m=audio 0 RTP/AVP 14
b=AS:128
b=RR:0
a=rtpmap:14 MPA/90000/2
a=control:rtsp://127.0.0.1:1234/trackID=4
m=video 0 RTP/AVP 96
b=RR:0
a=rtpmap:96 H264/90000
a=fmtp:96 packetization-mode=1;profile-level-id=64001f;sprop-parameter-sets=Z2QAH6zZQPARfvARAAADA+kAALuAjxgxlg==,aOvjyyLA;
a=control:rtsp://127.0.0.1:1234/trackID=5
SETUP rtsp://127.0.0.1:1234/trackID=4 RTSP/1.0
CSeq: 4
User-Agent: LibVLC/3.0.16 (LIVE555 Streaming Media v2016.11.28)
Transport: RTP/AVP;unicast;client_port=57200-57201

RTSP/1.0 200 OK
Server: VLC/3.0.16
Date: Wed, 09 Mar 2022 02:51:18 GMT
Transport: RTP/AVP/UDP;unicast;client_port=57200-57201;server_port=57202-57203;ssrc=99917EDA;mode=play
Session: c81572e98faef68e;timeout=60
Content-Length: 0
Cache-Control: no-cache
Cseq: 4

SETUP rtsp://127.0.0.1:1234/trackID=5 RTSP/1.0
CSeq: 5
User-Agent: LibVLC/3.0.16 (LIVE555 Streaming Media v2016.11.28)
Transport: RTP/AVP;unicast;client_port=57204-57205
Session: c81572e98faef68e

RTSP/1.0 200 OK
Server: VLC/3.0.16
Date: Wed, 09 Mar 2022 02:51:18 GMT //单播客户端偶数端口rtp 奇数端口rtcp
Transport: RTP/AVP/UDP;unicast;client_port=57204-57205;server_port=57206-57207;ssrc=33E4A5A5;mode=play
Session: c81572e98faef68e;timeout=60
Content-Length: 0
Cache-Control: no-cache
Cseq: 5

PLAY rtsp://127.0.0.1:1234/ RTSP/1.0
CSeq: 6
User-Agent: LibVLC/3.0.16 (LIVE555 Streaming Media v2016.11.28)
Session: c81572e98faef68e
Range: npt=0.000-

RTSP/1.0 200 OK
Server: VLC/3.0.16
Date: Wed, 09 Mar 2022 02:51:19 GMT
RTP-Info: url=rtsp://127.0.0.1:1234/trackID=4;seq=33470;rtptime=673918348, url=rtsp://127.0.0.1:1234/trackID=5;seq=29052;rtptime=673918348
Range: npt=1636.471649-
Session: c81572e98faef68e;timeout=60
Content-Length: 0
Cache-Control: no-cache
Cseq: 6

===================================================

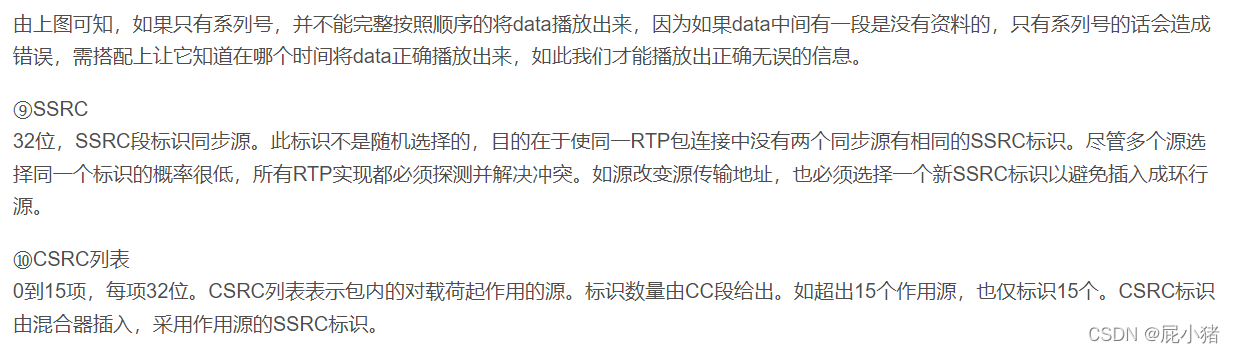

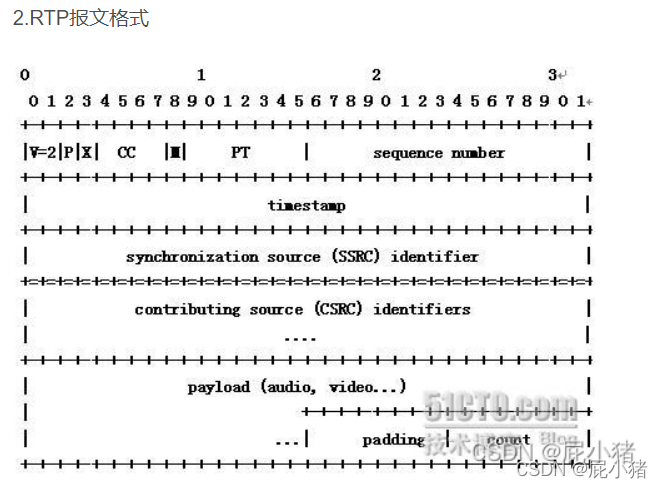

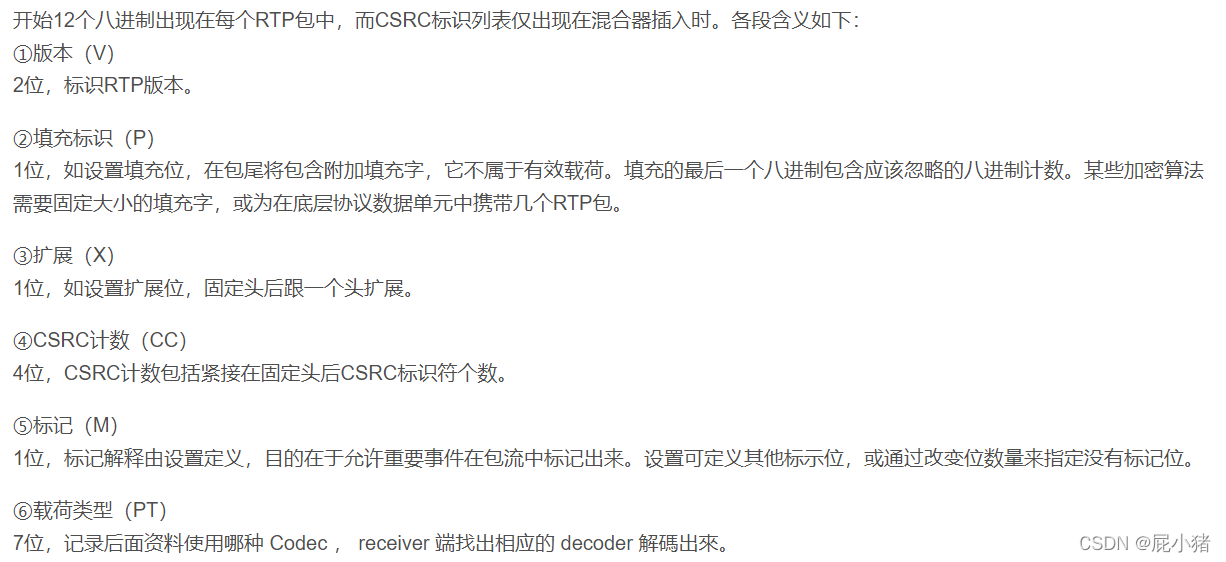

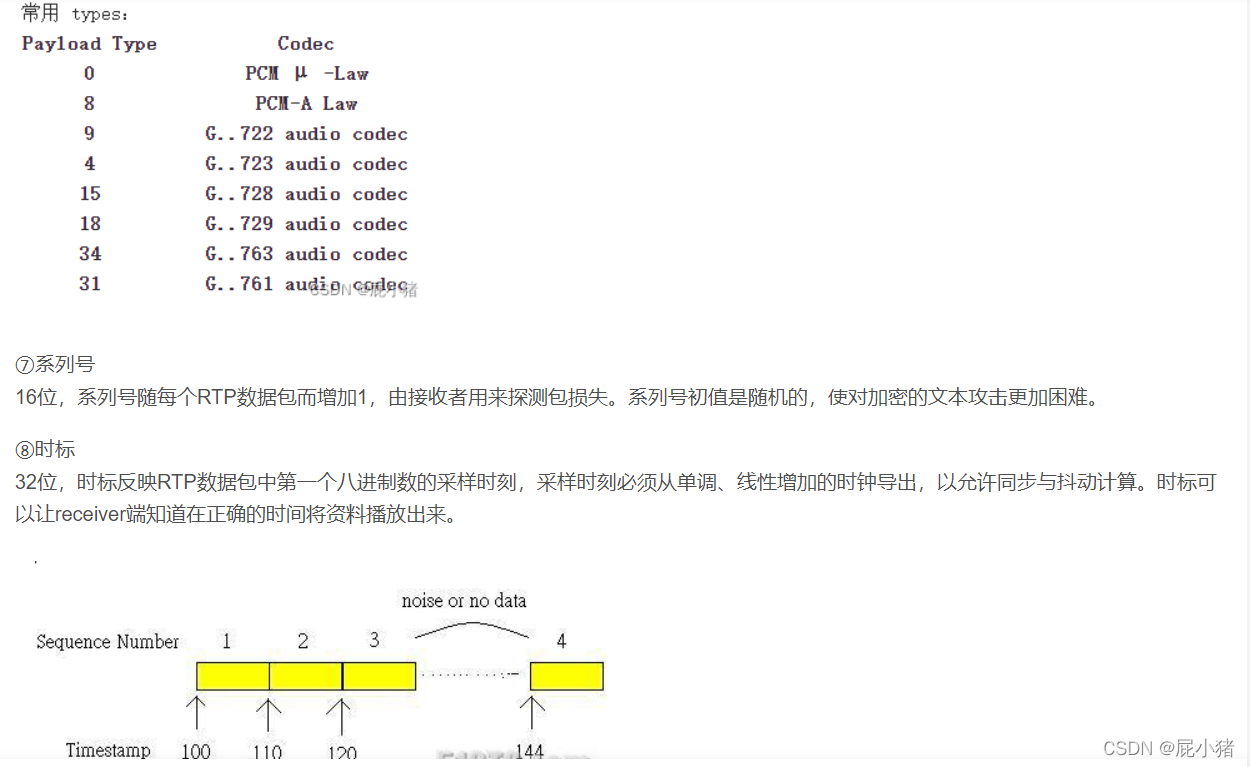

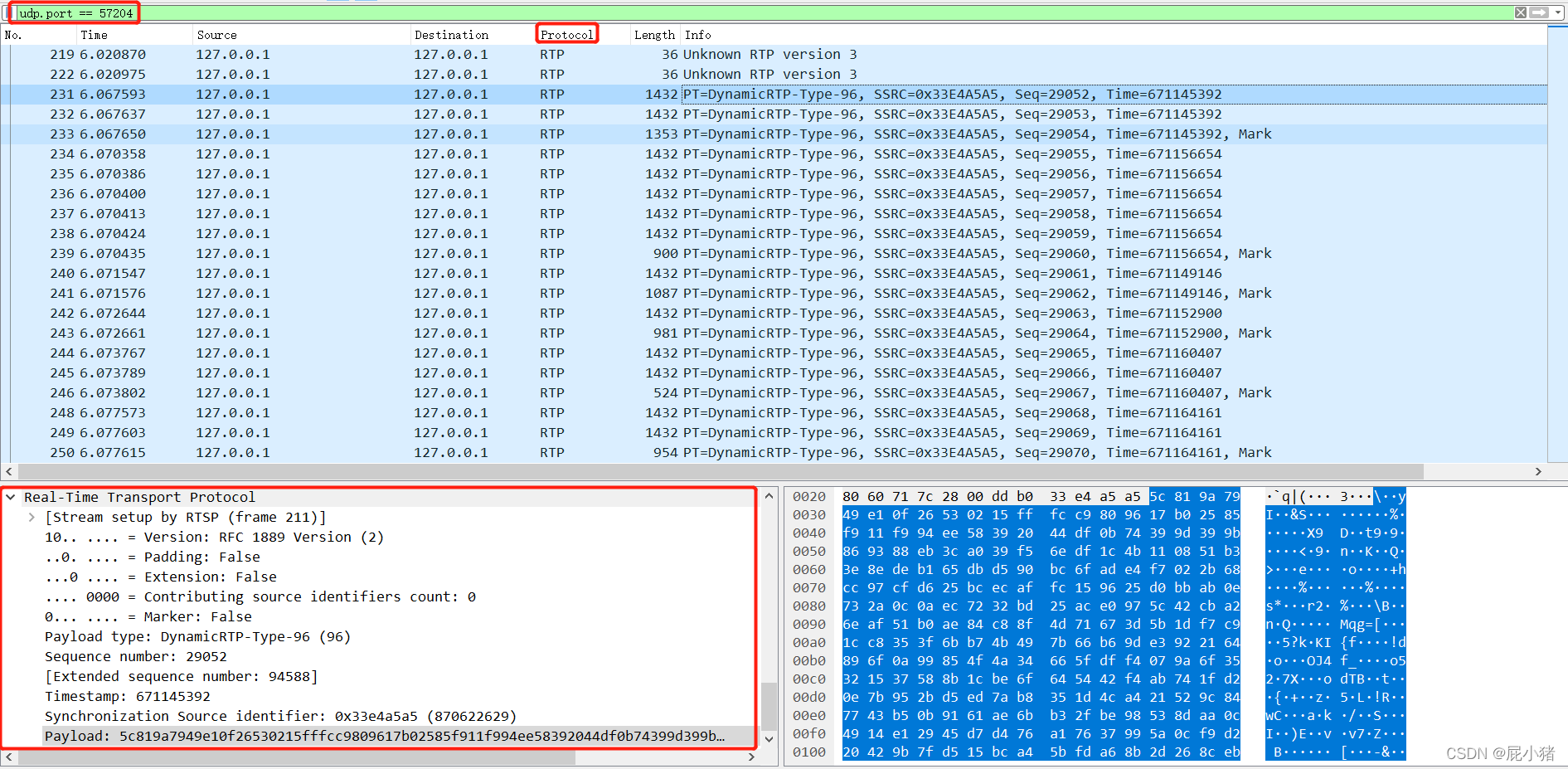

二、RTP报文分析
1.报文
在这里插入图片描述

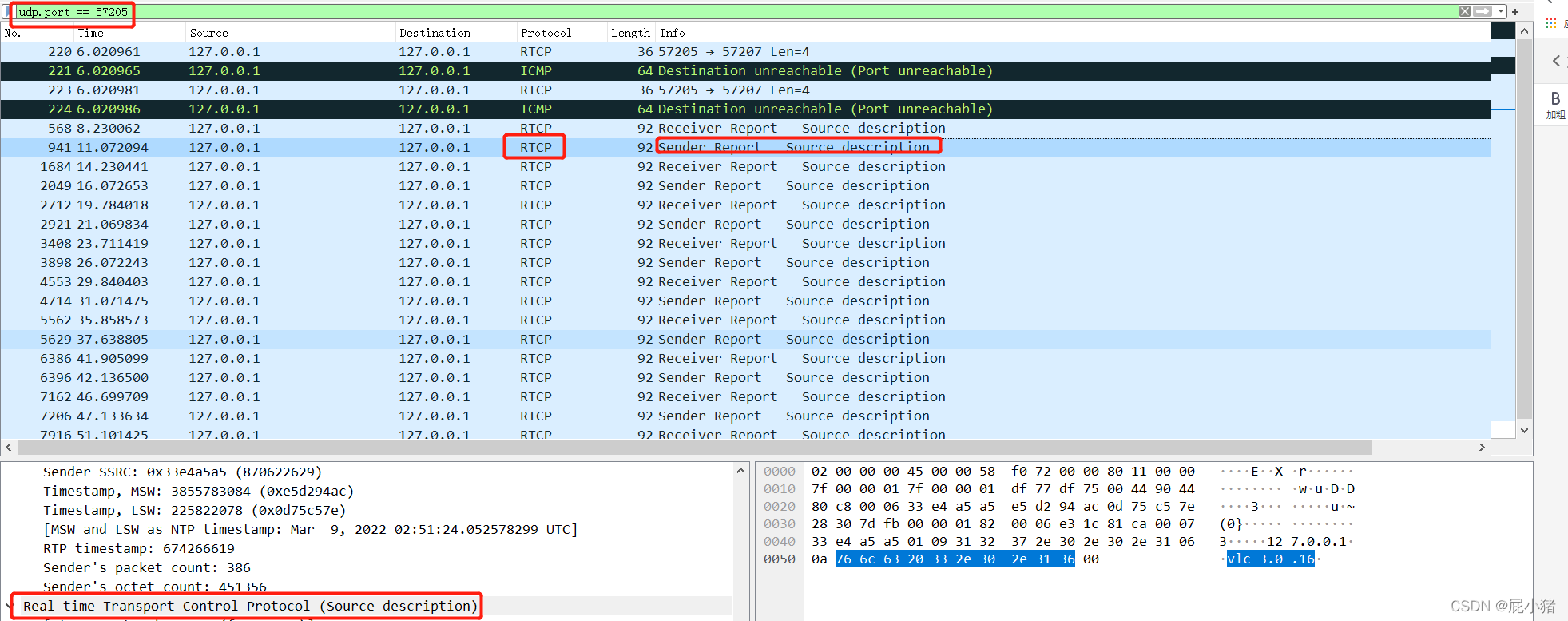

三、rtcp包分析

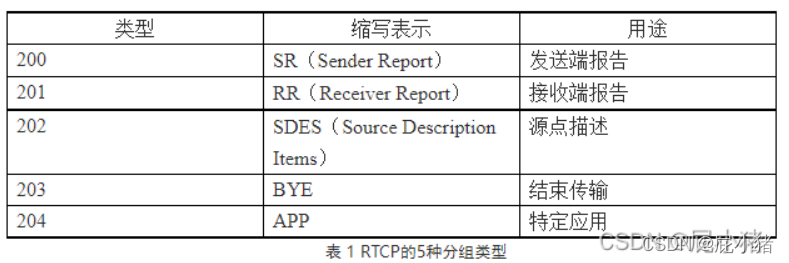

RTCP也是用UDP来传送的，但RTCP封装的仅仅是一些控制信息，因而分组很短，所以可以将多个RTCP分组封装在一个UDP包中。RTCP有如下五种分组类型

下面只讲述SR类型

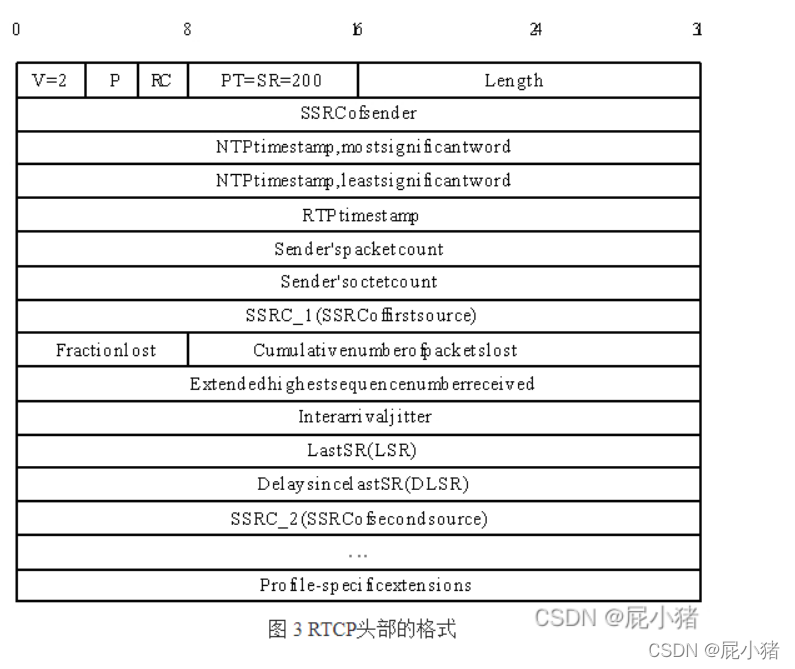

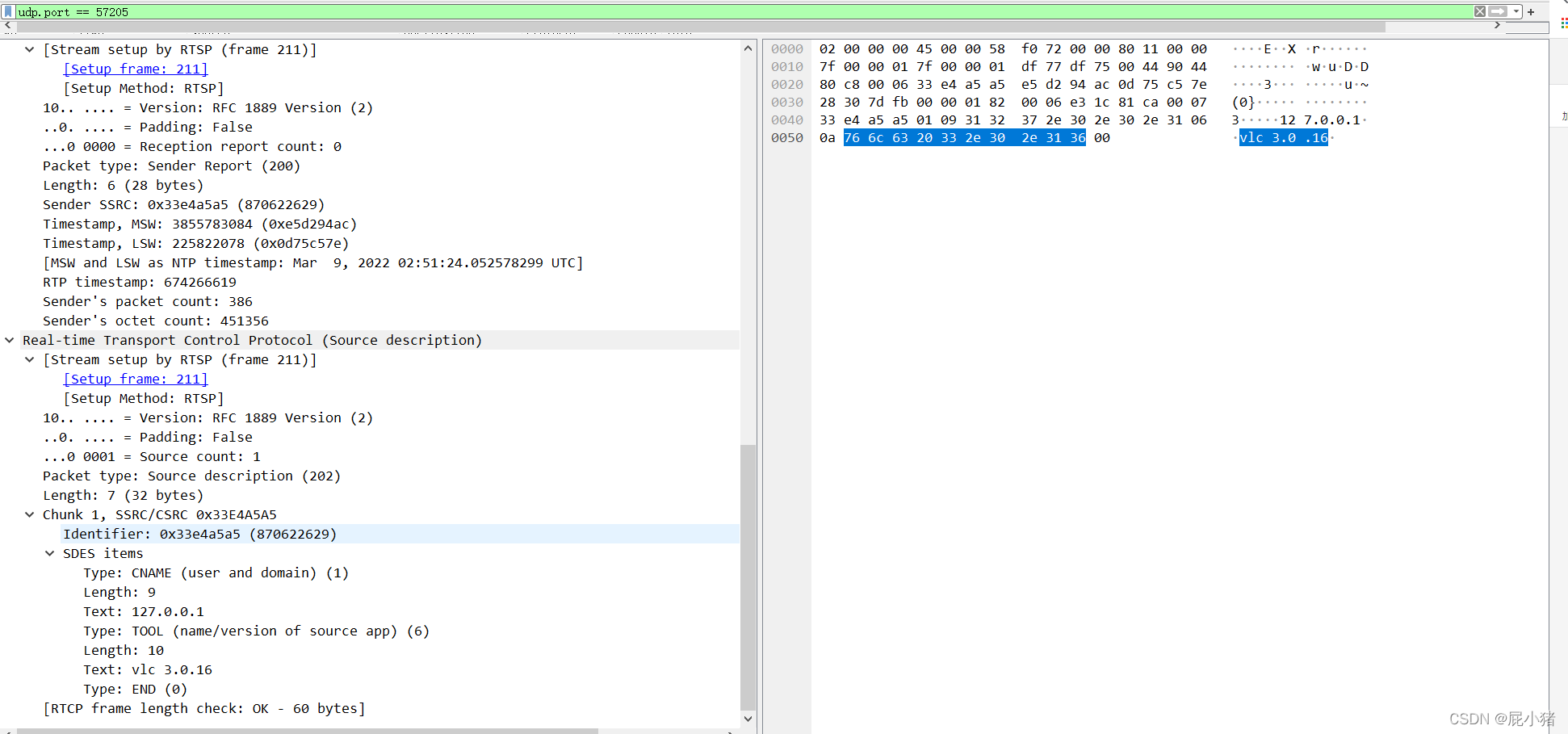

发送端报告分组SR（Sender Report）用来使发送端以多播方式向所有接收端报告发送情况。SR分组的主要内容有：相应的RTP流的SSRC，RTP流中最新产生的RTP分组的时间戳和NTP，RTP流包含的分组数，RTP流包含的字节数。SR包的封装如图所示
在这里插入图片描述

四、H264包分析
1.H264中NAL UNIT HEADER简介
原始码流都是由一个个的 NALU(Network Abstract Layer)网络抽象层连续组成，其中NALU=[StartCode] + [NALU Header] + [NALU Payload]组成，其中
StartCode：表示一个NALU的开始，一般情况下是以4字节“00 00 00 01”或者3字节“00 00 01”，一般4字节居多。
NALU Header：表示一组视频编码的头部信息，具体下面分析。
Payload：表示原始字节序列的有效载荷。

NAL UNIT HEADER
下面对比一下原始码流的H264和H265的NAL unit header。其中H264的Nal Unit头是一个字节，具体每个位表示如下：
在这里插入图片描述
VCL: Video Coding Layer
解析原始码流的H264 TYPE方式：
//定义header[4]为去除掉“00 00 00 01”之后的那个字节
int type = header[4] & 0x1F
这里说明一下，有些编码是没有SEI帧的，SEI这个增强信息帧中一般填入一些，人脸识别的坐标等信息，也可以自定义一些信息。一般的流都是按照sps，pps，I ，p，I，P……的顺序发送的，其中流媒体发送的时候为了能够在任何点都能够解析编码，通常会在I帧前添加sps和pps两帧的单独包或者聚合包，之后再发送I帧。

RTP包发送的时候，就是将原始码流中的“00 00 00 01”去掉，按照封装格式封装，然后为每一个封装添加RTP header，再发送出去。
在RTP其中CC 很多情况下为0，即没有CSRC信息，所以通常情况下RTP header是由12个字节组成的。

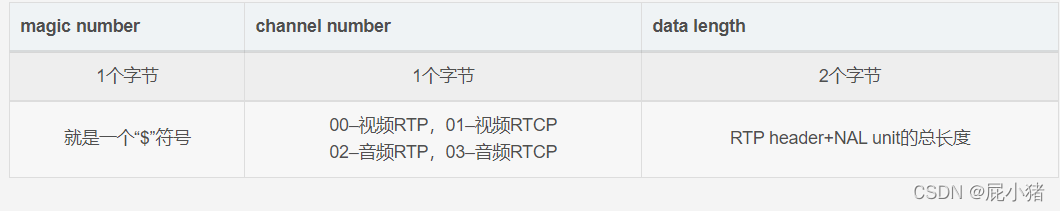

如果使用UDP传输的话，直接使用这个RTP header；但是在tcp传输的时候会在header前在添加四个字节：
? [magic number]+[channel number]+[data length]
在这里插入图片描述

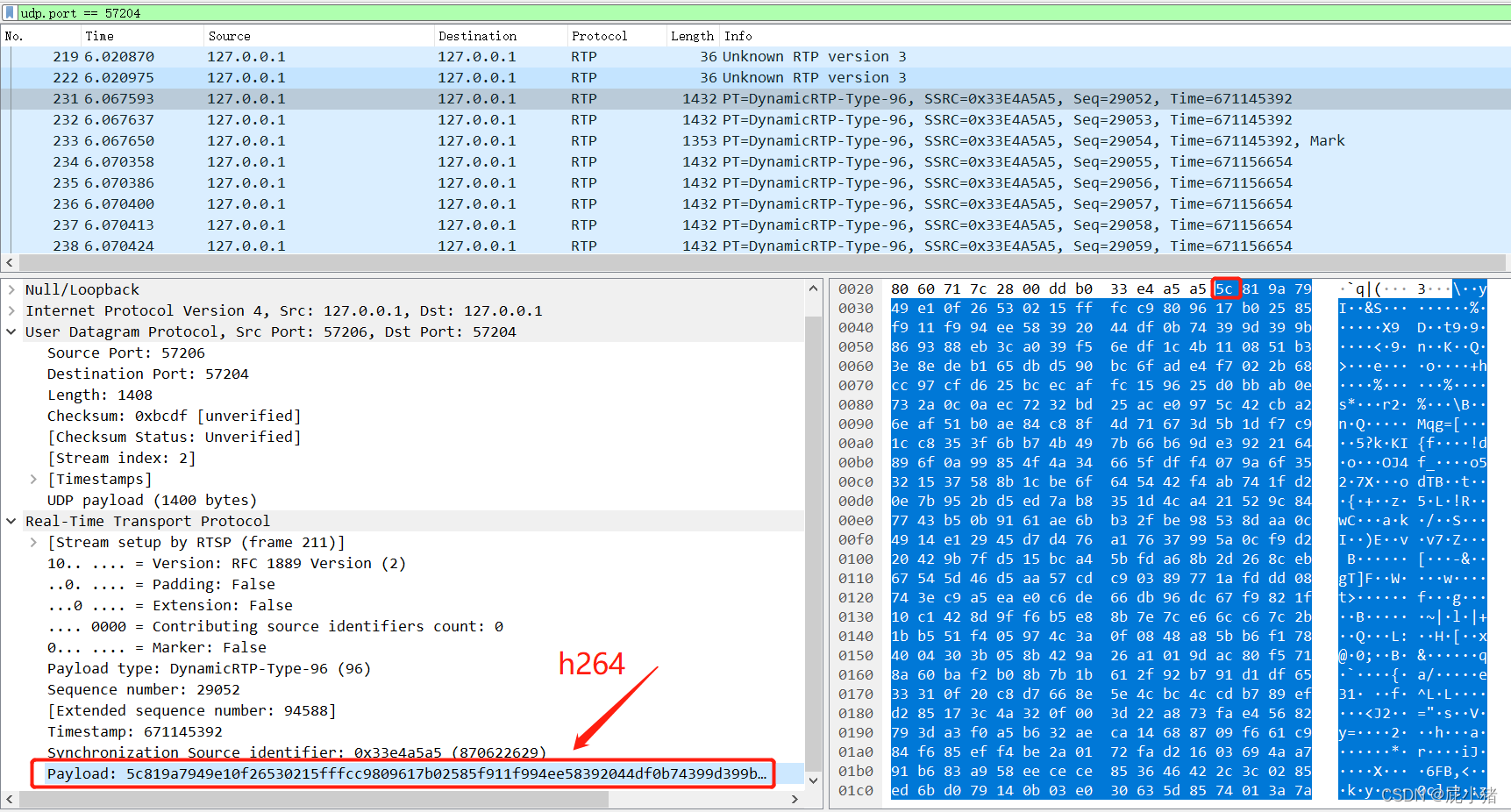

H264数据包如下：

2.H.264 RTP 载荷封装格式
TYPE的类型说明
这里我们先说下Type的类型，RTP中增加了H264中23中以外的格式，先来看下这个header头部
在这里插入图片描述

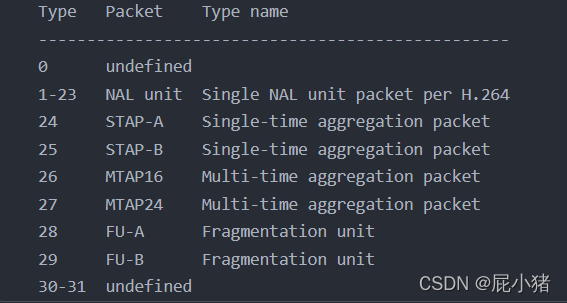

这个Type类型用于区分封装的类型，H.264的帧类型1-23之间，之后RTP又有新增，如下：

这里有些类型分为A型和B型，区别在于是否含有(DON, DONB, DOND)信息，含有的为B型，不含有的为A型。我们一般情况下用到的都是A型，不含有(DON, DONB, DOND)信息的，是我们主要分析的对象。
所以从封装标准文档中看，分为三种格式分别为：Single NAL unit，aggregation packet，Fragmentation unit。

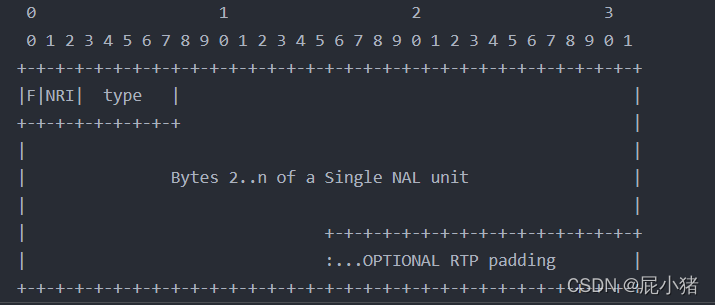

单个NAL包：SINGLE NAL UNIT PACKET
在这里插入图片描述
这种很简单，一个 RTP 包仅由一个完整的 NALU 组成. 这种情况下 RTP NAL 头类型字段和原始的 H.264的
NALU 头类型字段是一样的，即在范围1到23之间

聚合包：AGGREGATION PACKETS

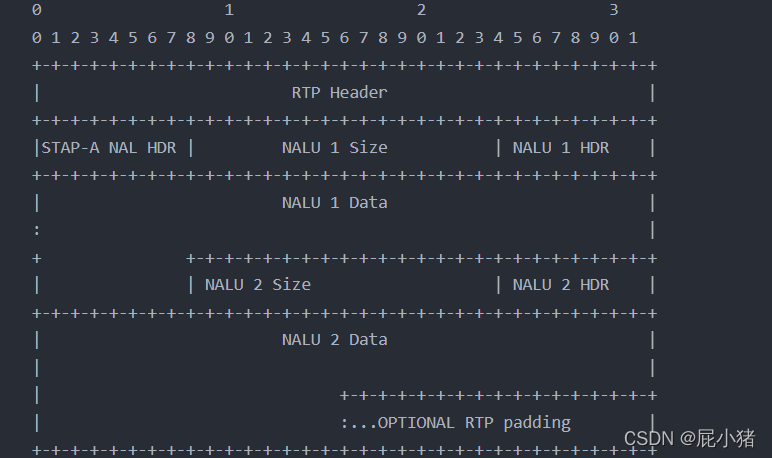

单时间聚合包：SINGLE-TIME AGGREGATION PACKET
在这里插入图片描述

多时间聚合包：MULTI-TIME AGGREGATION PACKETS (MTAPS)
多时间聚合包分为两种:MTAP16和MTAP24，区别在于每个NALU TS offset的长度一个是16位，一个是24位。
MTAP16格式

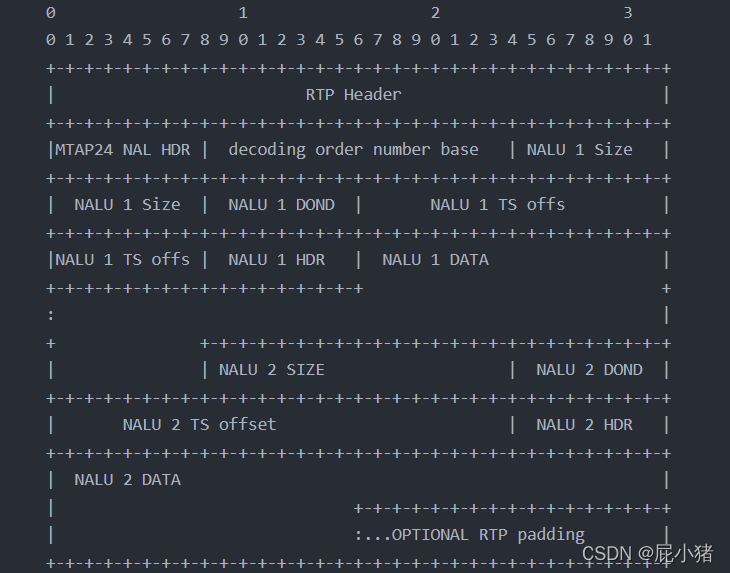

在这里插入图片描述 MTAP24格式

分片单元：FRAGMENTATION UNITS (FUS)

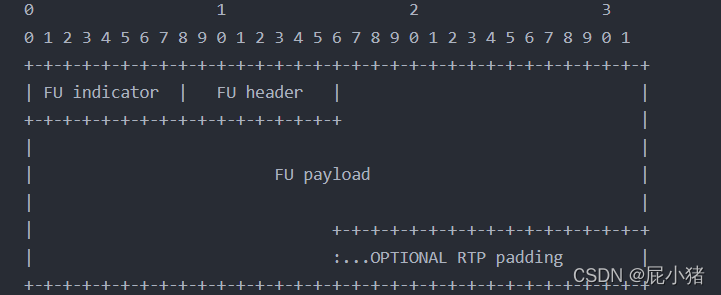

FU-A 的格式如下
在这里插入图片描述
下面是FU indicator，FU Indicator其实和NAL头部几乎一样，就是nal类型变成了分片包的类型28，原先的nal类型保存到了FU Header中的Type。

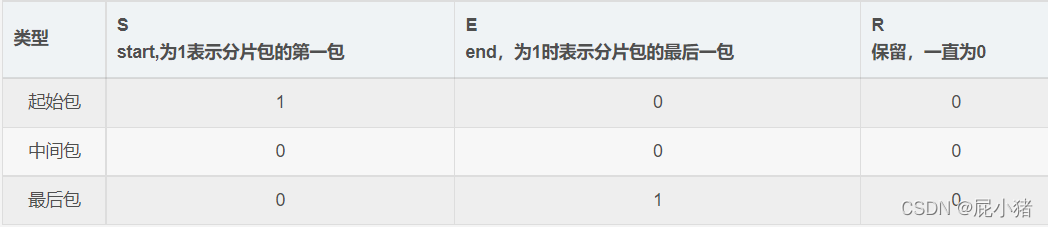

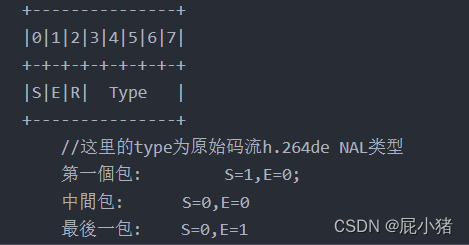

FU header

这些内容填充好之后，就和payload数据合成一个RTP包，然后发送出去。

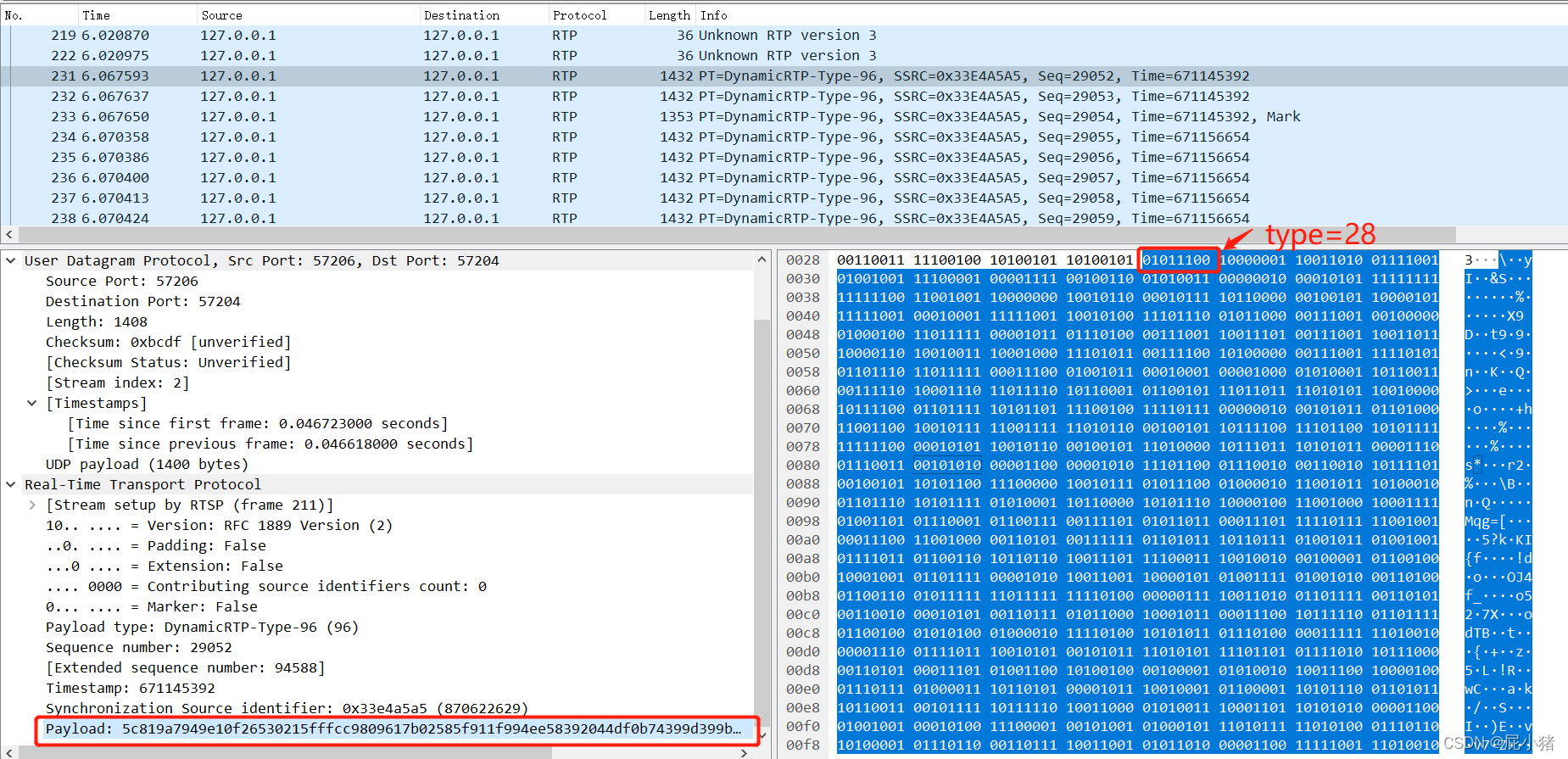

这里S=0,E=1,R=0
在这里插入图片描述
TYPE= 0X5C & 0X1F = 28
TYPE = 0X81&0X1F = 1 (P帧)
10000001—》S=1, E=0,R=0 P的起始包；
