[网络协议]OVS CT连接追踪实现NAT

OVS CT连接跟踪（connection tracking）

CT连接跟踪中所说的“连接”，概念和 TCP/IP 协议中“面向连接”（ connection oriented）的“连接”并不完全相同
TCP/IP 协议中，连接是一个四层（Layer 4）的概念。
TCP 是有连接的，或称面向连接的（connection oriented），发送出去的包都要求对端应答（ACK），并且有重传机制
UDP 是无连接的，发送的包无需对端应答，也没有重传机制

CT 中，一个元组（tuple）定义的一条数据流（flow ）就表示一条连接（connection）。
UDP 甚至是 ICMP 这种三层协议在 CT 中也都是有连接记录的
但不是所有协议都会被连接跟踪，目前只支持以下六种协议：TCP、UDP、ICMP、DCCP、SCTP、GRE
conntrack是一种状态跟踪和记录的机制，本身并不能过滤数据包，只是提供包过滤的依据，分为3个步骤：
1、拦截（或称过滤）流经这台机器的每一个数据包，并进行分析。
2、根据这些信息建立起这台机器上的连接信息数据库（conntrack table）。
3、根据拦截到的包信息，不断更新数据库。

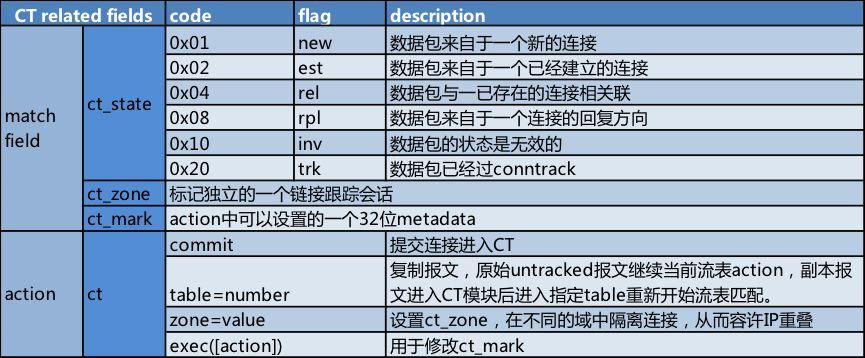

rel：当icmp request发出后若网络不可达是相关报文
rpl：只有icmp reply是icmp request的回复报文

TCP三次握手

①：A -> B -trk
②：A -> B +trk+new
③：B -> A -trk
④：B -> A +trk+est
⑤：A -> B +trk+est

A发送syn报文：①+②
B回复syn+ack报文：③+④
A回复ack报文：①+⑤
A和B数据传输：A-B：①+⑤，B-A：③+④
四次挥手
A发送fin报文：①+⑤
B回复ack和fin报文：③+④
A回复ack：①+⑤

NAT应用：

NAT 网关（NAT Gateway）是一种支持 IP 地址转换服务，提供 SNAT 和 DNAT 能力，可为私有网络（VPC）内的资源提供安全、高性能的 Internet 访问服务。
NAT 网关可为 VPC 内多个无公网 IP 的服务器提供主动访问公网的能力，同时也支持将公网 IP 和端口映射到云服务器内网 IP 和端口，使得 VPC 内的服务器可被公网访问。
SNAT 支持 VPC 内多个服务器通过同一公网 IP 主动访问互联网。
DNAT 将外网 IP、协议、端口映射到 VPC 内的云服务器内网 IP、协议、端口，使得云服务器上的服务可被外网访问。

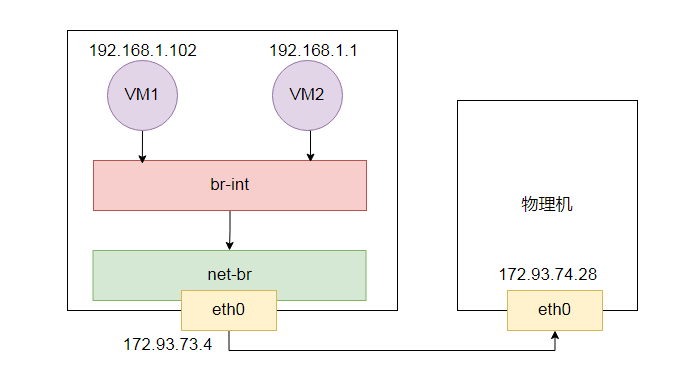

搭建环境验证

核心流表

# 第一次收到的包不管是入流量还是出流量都要到conntrack table里lookup里查找entry匹配-trk
ovs-ofctl add-flow br-int 'table=0,priority=10,ip,ct_state=-trk,action=ct(nat,table=1)'

# 出流量：去conntrack table里lookup里查询之后状态变为+trk，首包同时要匹配+new，对于其他-est-inv-rel状态，明确不匹配才可以commit到conntrack table
ovs-ofctl add-flow br-int 'table=1,in_port=1,ip,ct_state=+trk+new-est-inv-rel,action=ct(nat(src=172.93.74.5-172.93.74.15:5000-50000),commit),mod_dl_src:xx:xx:xx:xx:xx:xx,mod_dl_dst:xx:xx:xx:xx:xx:xx,3'
# 出流量：去conntrack table里lookup里查询之后状态变为+trk，非首包代表已经commit到conntrack table，要匹配+est，明确不匹配
ovs-ofctl add-flow br-int 'table=1,in_port=1,ip,ct_state=+trk+est-new-inv-rel,action=mod_dl_src:xx:xx:xx:xx:xx:xx,mod_dl_dst:xx:xx:xx:xx:xx:xx,3'
# 入流量：去conntrack table里lookup里查询之后状态变为+trk，不管是不是首包定匹配+est，明确不匹配-est-inv-rel状态
ovs-ofctl add-flow br-int 'table=1,in_port=3,ip,ct_state=+trk+est-new-inv-rel,action=mod_dl_src:xx:xx:xx:xx:xx:xx,mod_dl_dst:xx:xx:xx:xx:xx:xx,1'

环境准备

#1、创建2个ns模拟虚拟机
ip netns add ns1
ip netns add ns2

#2、创建2个网桥，ns连接在br-int
ovs-vsctl add-br br-int
ovs-vsctl add-br net-br
ovs-vsctl add-port br-int vif_1 -- set Interface vif_1 type=internal
ip link set vif_1 netns ns1
ip netns exec ns1 ip link set dev vif_1 up
ovs-vsctl add-port br-int vif_2 -- set Interface vif_2 type=internal
ip link set vif_2 netns ns2
ip netns exec ns2 ip link set dev vif_2 up

#3、给vm配置ip
ip netns exec ns1 ip addr add 192.168.1.102/24 dev vif_1
ip netns exec ns2 ip addr add 192.168.1.1/24 dev vif_2
ip netns exec ns1 ip link set lo up
ip netns exec ns2 ip link set lo up

#4、测试vm之间连通性
ip netns exec ns1 ping -c 1 192.168.1.102
ip netns exec ns1 ping -c 1 192.168.1.1

#5、在网桥间创建patch口
ovs-vsctl add-port br-int patch-ovs-0 -- set Interface patch-ovs-0 type=patch options:peer=patch-sw-1
ovs-vsctl add-port net-br patch-sw-1 -- set Interface patch-sw-1 type=patch options:peer=patch-ovs-0

#6、将物理网卡eth0添加到网桥net-br上，此时物理网卡eth0上的ip和路由全部消失
ovs-vsctl add-port net-br eth0
ifconfig anet-br 172.93.73.4/16 up
route add default gw 172.93.1.1 dev net-br
route add 172.93.0.0 dev anet-br
ip addr flush dev eth0

#7、添加流表
NS1_MAC=ip netns exec ns1 ip a | grep ether | awk '{print $2}'
NS2_MAC=ip netns exec ns2 ip a | grep ether | awk '{print $2}'
NET_BR_MAC=ip a | grep net-br: -A1 | grep ether | awk '{print $2}'
HOST_MAC="00:50:56:95:b0:b2"
NS1_PORT=ovs-ofctl  show br-int | grep vif_1 | awk -F '(' '{print $1}' | awk '{print $NF}'
NS2_PORT=ovs-ofctl  show br-int | grep vif_2 | awk -F '(' '{print $1}' | awk '{print $NF}'
PATCH_PORT=ovs-ofctl  show br-int | grep patch-ovs | awk -F '(' '{print $1}' | awk '{print $NF}'
ovs-ofctl add-flow br-int "table=0,priority=10,ip,ct_state=-trk,action=ct(nat,table=1)"
ovs-ofctl add-flow br-int "table=1,in_port=${NS1_PORT},ip,ct_state=+trk+new,action=ct(nat(src=172.93.73.4-172.93.73.4:5000-50000),commit,exec(set_field:0x2->ct_label)),mod_dl_src:${NET_BR_MAC},mod_dl_dst:${HOST_MAC},${PATCH_PORT}"
ovs-ofctl add-flow br-int "table=1,priority=10,in_port=${NS1_PORT},ip,ct_state=+trk+est,action=mod_dl_src:${NET_BR_MAC},mod_dl_dst:${HOST_MAC},${PATCH_PORT}"
ovs-ofctl add-flow br-int "table=1,priority=1,ct_label=0x2,ip,ct_state=+trk+est,action=mod_dl_src:${NET_BR_MAC},mod_dl_dst:${NS1_MAC},${NS1_PORT}"

# 8、在ns口抓包
03:57:56.625643 b2:68:6b:f5:f5:bf > 00:50:56:95:59:53, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 41522, offset 0, flags [DF], proto ICMP (1), length 84)
192.168.1.102 > 172.93.74.28: ICMP echo request, id 1355, seq 9, length 64
03:57:56.626220 00:50:56:95:59:53 > b2:68:6b:f5:f5:bf, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 65244, offset 0, flags [none], proto ICMP (1), length 84)
172.93.74.28 > 192.168.1.102: ICMP echo reply, id 1355, seq 9, length 64

#9、在物理口抓包
03:57:48.459408 00:50:56:95:59:53 > 00:50:56:95:b0:b2, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 40494, offset 0, flags [DF], proto ICMP (1), length 84)
172.93.73.4 > 172.93.74.28: ICMP echo request, id 15933, seq 1, length 64
03:57:49.461041 00:50:56:95:b0:b2 > 00:50:56:95:59:53, ethertype IPv4 (0x0800), length 98: (tos 0x0, ttl 64, id 64042, offset 0, flags [none], proto ICMP (1), length 84)
172.93.74.28 > 172.93.73.4: ICMP echo reply, id 15933, seq 2, length 64

#10、查看CT表
ovs-appctl dpctl/dump-conntrack -m | grep 172.93.74.28
icmp,orig=(src=192.168.1.102,dst=172.93.74.28,id=2167,type=8,code=0),reply=(src=172.93.74.28,dst=172.93.73.4,id=8934,type=0,code=0),status=SEEN_REPLY|CONFIRMED|SRC_NAT|SRC_NAT_DONE,labels=0x1
