[网络协议]OVS流表转发DHCP流量

DHCP协议及报文

动态主机配置协议（DHCP）是一种基于UDP协议且仅限于在局域网内部使用的网络协议，目的就是为了减轻TCP/IP网络的规划、管理和维护的负担，为局域网内部的设备分配IP地址、子网掩码、网关、DNS地址等网络信息。
DHCP功能分为两个部份:一个是服务器端，端口号67 ，而另一个是客户端，端口号68

DHCP的8种报文：

①：DHCP DISCOVER：这是 DHCP 客户端首次登录网络时进行 DHCP 过程的第一个报文，用来寻找 DHCP 服务器。
②：DHCP OFFER：DHCP服务器用来响应DHCP,DISCOVER报文，此报文携带了各种配置信息。
③：DHCP REQUEST：客户端初始化后，发送广播的 DHCP REQUEST 报文来回应服务器的 DHCP OFFER 报文。客户端重启初始化后，发送广播的 DHCP REQUEST 报文来确认先前被分配的 IP 地址等配置信息。当客户端已经和某个 IP 地址绑定后，发送 DHCP REQUEST 报文来延长 IP 地址的租期。
④：DHCP ACK：服务器对客户端的 DHCP REQUEST 报文的确认响应报文，客户端收到此报文后，才真正获得了 IP 地址和相关的配置信息。
⑤：DHCP NAK：服务器对客户端的 DHCP REQUEST 报文的拒绝响应报文，比如服务器对客户端分配的 IP 地址已超过使用租借期限或者由于某些原因无法正常分配 IP 地址，则发送 DHCP NAK 报文作为应答。
⑥：DHCP DECLINE：当客户端发现服务器分配给它的 IP 地址发生冲突时会通过发送此报文来通知服务器，并且会重新向服务器申请地址。
⑦：DHCP RELEASE：客户端可通过发送此报文主动释放服务器分配给它的 IP 地址，当服务器收到此报文后，可将这个 IP 地址分配给其它的客户端。
⑧：DHCP INFORM：客户端已经获得了 IP 地址，发送此报文的目的是为了从服务器获得其他的一些网络配置信息，比如网关地址、DNS 服务器地址等。

DHCP分配过程

1、DHCP客户端通过广播方式发送DHCP DISCOVER请求报文来寻找网络中的DHCP服务器，源端口68，目的端口67。
2、DHCP服务端会Ping即将分配的ip地址
3、DHCP服务器收到DHCP DISCOVER请求报文后，会从自己的地址池中选择一个合适的IP地址，把IP地址，子网掩码，网关，DNS，租约相关的内容还有客户端的MAC地址封装在DHCP OFFER报文中，通过广播方式发送给客户端，网络内的所有客户端根据封装在DHCP OFFER报文中的MAC地址来决定是否接收此报文。源端口67，目的端口68
4、DHCP客户端收到DHCP OFFER报文后，会再通过广播方式发送一个DHCP REQUEST报文，但是在requested address字段包含了OFFER应答报文中分配的IP地址，DHCP服务器地址和DHCP服务器名。源端口68，目的端口67。
5、DHCP服务器在收到客户端的REQUEST报文后，确认将此IP地址分配给客户端，会以广播方式返回一个DHCP ACK确认报文，确认不能把此IP地址分配给客户端则返回一个DHCP NAK确认报文。源端口67，目的端口68
6、DHCP客户端在收到服务器的ACK确认报文后，会以广播方式发送免费的ARP报文，该报文中源IP和目的IP都是本机的IP地址，源MAC是本机的MAC，目的MAC是广播MAC，探测网络内是否有主机使用服务器分给自己的IP地址，如果在规定时间内没有收到回应，则正是使用该地址，否则，客户端会继续发送DHCP DECLINE报文给DHCP服务器，重新申请IP地址

DHCP是单播还是组播

从DHCP Server回复的报文是单播还是广播由DHCP Client决定，有些IP协议栈在完成IP地址的配置前，是不会接收任何单播IP报文的，只会接收广播IP报文，即Dst IP = 255.255.255.255，会在DHCP Discovery / Request报文的Flags里明确告知服务器，通过设置“BROADCAST flag = 1”
如果协议栈在初始化时，可以接收单播IP报文，请在DHCP Discovery / Request报文的Flags里明确告知服务器，通过设置“BROADCAST flag = 0”，那么服务器就使用单播来和客户端通信。

搭建环境验证DHCP获取IP和释放IP

# 创建netns代替虚拟机
ip netns add ns100

 # 创建一对veth pair一端veth0，另一端ovs-veth0
ip l a veth0 type veth peer name ovs-veth0

 # veth0插入netns
ip l s veth0 netns ns100

#创建br-int网桥
ovs-vsctl add-br br-int

# ovs-veth0插入到br-int
ovs-vsctl add-port br-int ovs-veth0
ip l s ovs-veth0 up

# 在br-int网桥上创建dhcp端口
ovs-vsctl add-port br-int dhcp1 -- set interface dhcp1 type=internal

#给dhcp端口配置ip，可通过ip addr delete 192.168.1.1 dev dhcp1删除
ifconfig dhcp1 192.168.1.1

#通过dnsmasq启动dhcp服务，给dhcp server配置连接池
dnsmasq --bind-interfaces --except-interface=lo --interface dhcp1 --dhcp-range 192.168.1.2,192.168.1.10

# 从dhcp client到server的广播流量
ovs-ofctl add-flow br-int "table=0,priority=100,udp,nw_dst=255.255.255.255,tp_src=68,tp_dst=67,actions=output:dhcp1"
# 从dhcp client到server的单播流量
ovs-ofctl add-flow br-int "table=0,priority=100,udp,nw_dst=192.168.1.1,tp_src=68,tp_dst=67,actions=output:dhcp1"
# 从dhcp server到dhcp client的单播和广播流量，因为源ip唯一
ovs-ofctl add-flow br-int "table=0,priority=100,udp,nw_src=192.168.1.1,tp_src=67,tp_dst=68,actions=output:ovs-veth0"


# 先看一下当前netns的ip
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
11: veth0@if10: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
    link/ether 6e:e8:3d:79:44:4b brd ff:ff:ff:ff:ff:ff link-netnsid 0

# 通过dhclient获取ip
$ ip netns exec ns100 dhclient veth0

# 在dhcp1口抓包
10:05:40.525512 6e:e8:3d:79:44:4b > ff:ff:ff:ff:ff:ff, ethertype IPv4 (0x0800), length 342: (tos 0x10, ttl 128, id 0, offset 0, flags [none], proto UDP (17), length 328)
    0.0.0.0.68 > 255.255.255.255.67: [udp sum ok] BOOTP/DHCP, Request from 6e:e8:3d:79:44:4b, length 300, xid 0x4ed34737, Flags [none] (0x0000)
          Client-Ethernet-Address 6e:e8:3d:79:44:4b
          Vendor-rfc1048 Extensions
            Magic Cookie 0x63825363
            DHCP-Message Option 53, length 1: Discover
            Requested-IP Option 50, length 4: 192.168.1.8
            Hostname Option 12, length 6: "ubuntu"
            Parameter-Request Option 55, length 13:
              Subnet-Mask, BR, Time-Zone, Default-Gateway
              Domain-Name, Domain-Name-Server, Option 119, Hostname
              Netbios-Name-Server, Netbios-Scope, MTU, Classless-Static-Route
              NTP
10:05:40.525669 d6:bd:3e:83:49:f9 > 6e:e8:3d:79:44:4b, ethertype IPv4 (0x0800), length 62: (tos 0x0, ttl 64, id 25589, offset 0, flags [DF], proto ICMP (1), length 48)
    192.168.1.1 > 192.168.1.8: ICMP echo request, id 56407, seq 0, length 28

10:05:43.529494 d6:bd:3e:83:49:f9 > 6e:e8:3d:79:44:4b, ethertype IPv4 (0x0800), length 342: (tos 0xc0, ttl 64, id 43770, offset 0, flags [none], proto UDP (17), length 328)
    192.168.1.1.67 > 192.168.1.8.68: [bad udp cksum 0x849f -> 0x4b80!] BOOTP/DHCP, Reply, length 300, xid 0x4ed34737, Flags [none] (0x0000)
          Your-IP 192.168.1.8
          Server-IP 192.168.1.1
          Client-Ethernet-Address 6e:e8:3d:79:44:4b
          Vendor-rfc1048 Extensions
            Magic Cookie 0x63825363
            DHCP-Message Option 53, length 1: Offer
            Server-ID Option 54, length 4: 192.168.1.1
            Lease-Time Option 51, length 4: 3600
            RN Option 58, length 4: 1800
            RB Option 59, length 4: 3150
            Subnet-Mask Option 1, length 4: 255.255.255.0
            BR Option 28, length 4: 192.168.1.255
            Default-Gateway Option 3, length 4: 192.168.1.1
            Domain-Name-Server Option 6, length 4: 192.168.1.1

10:05:43.529846 6e:e8:3d:79:44:4b > ff:ff:ff:ff:ff:ff, ethertype IPv4 (0x0800), length 342: (tos 0x10, ttl 128, id 0, offset 0, flags [none], proto UDP (17), length 328)
    0.0.0.0.68 > 255.255.255.255.67: [udp sum ok] BOOTP/DHCP, Request from 6e:e8:3d:79:44:4b, length 300, xid 0x4ed34737, secs 3, Flags [none] (0x0000)
          Client-Ethernet-Address 6e:e8:3d:79:44:4b
          Vendor-rfc1048 Extensions
            Magic Cookie 0x63825363
            DHCP-Message Option 53, length 1: Request
            Server-ID Option 54, length 4: 192.168.1.1
            Requested-IP Option 50, length 4: 192.168.1.8
            Hostname Option 12, length 6: "ubuntu"
            Parameter-Request Option 55, length 13:
              Subnet-Mask, BR, Time-Zone, Default-Gateway
              Domain-Name, Domain-Name-Server, Option 119, Hostname
              Netbios-Name-Server, Netbios-Scope, MTU, Classless-Static-Route
              NTP
10:05:43.532087 d6:bd:3e:83:49:f9 > 6e:e8:3d:79:44:4b, ethertype IPv4 (0x0800), length 342: (tos 0xc0, ttl 64, id 43772, offset 0, flags [none], proto UDP (17), length 328)
    192.168.1.1.67 > 192.168.1.8.68: [bad udp cksum 0x849f -> 0xfc11!] BOOTP/DHCP, Reply, length 300, xid 0x4ed34737, secs 3, Flags [none] (0x0000)
          Your-IP 192.168.1.8
          Server-IP 192.168.1.1
          Client-Ethernet-Address 6e:e8:3d:79:44:4b
          Vendor-rfc1048 Extensions
            Magic Cookie 0x63825363
            DHCP-Message Option 53, length 1: ACK
            Server-ID Option 54, length 4: 192.168.1.1
            Lease-Time Option 51, length 4: 3600
            RN Option 58, length 4: 1800
            RB Option 59, length 4: 3150
            Subnet-Mask Option 1, length 4: 255.255.255.0
            BR Option 28, length 4: 192.168.1.255
            Default-Gateway Option 3, length 4: 192.168.1.1
            Domain-Name-Server Option 6, length 4: 192.168.1.1
            Hostname Option 12, length 6: "ubuntu"
10:05:48.669095 d6:bd:3e:83:49:f9 > 6e:e8:3d:79:44:4b, ethertype ARP (0x0806), length 42: Ethernet (len 6), IPv4 (len 4), Request who-has 192.168.1.8 tell 192.168.1.1, length 28
10:05:48.669388 6e:e8:3d:79:44:4b > d6:bd:3e:83:49:f9, ethertype ARP (0x0806), length 42: Ethernet (len 6), IPv4 (len 4), Reply 192.168.1.8 is-at 6e:e8:3d:79:44:4b, length 28

# 查看获取ip情况
$ ip netns exec ns100 ip a

1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
11: veth0@if10: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether 6e:e8:3d:79:44:4b brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 192.168.1.8/24 brd 192.168.1.255 scope global dynamic veth0
       valid_lft 3594sec preferred_lft 3594sec
    inet6 fe80::6ce8:3dff:fe79:444b/64 scope link
       valid_lft forever preferred_lft forever

# 释放ip
 ip netns exec ns100 dhclient -r
Killed old client process

# dhcp1口抓包，抓到release报文
 tcpdump -i dhcp1 -nn -vv -e
tcpdump: listening on dhcp1, link-type EN10MB (Ethernet), capture size 262144 bytes
10:04:05.215678 6e:e8:3d:79:44:4b > d6:bd:3e:83:49:f9, ethertype IPv4 (0x0800), length 342: (tos 0x0, ttl 64, id 57498, offset 0, flags [DF], proto UDP (17), length 328)
    192.168.1.8.68 > 192.168.1.1.67: [udp sum ok] BOOTP/DHCP, Request from 6e:e8:3d:79:44:4b, length 300, xid 0x78cfc423, Flags [none] (0x0000)
          Client-IP 192.168.1.8
          Client-Ethernet-Address 6e:e8:3d:79:44:4b
          Vendor-rfc1048 Extensions
            Magic Cookie 0x63825363
            DHCP-Message Option 53, length 1: Release
            Server-ID Option 54, length 4: 192.168.1.1
            Hostname Option 12, length 6: "ubuntu"

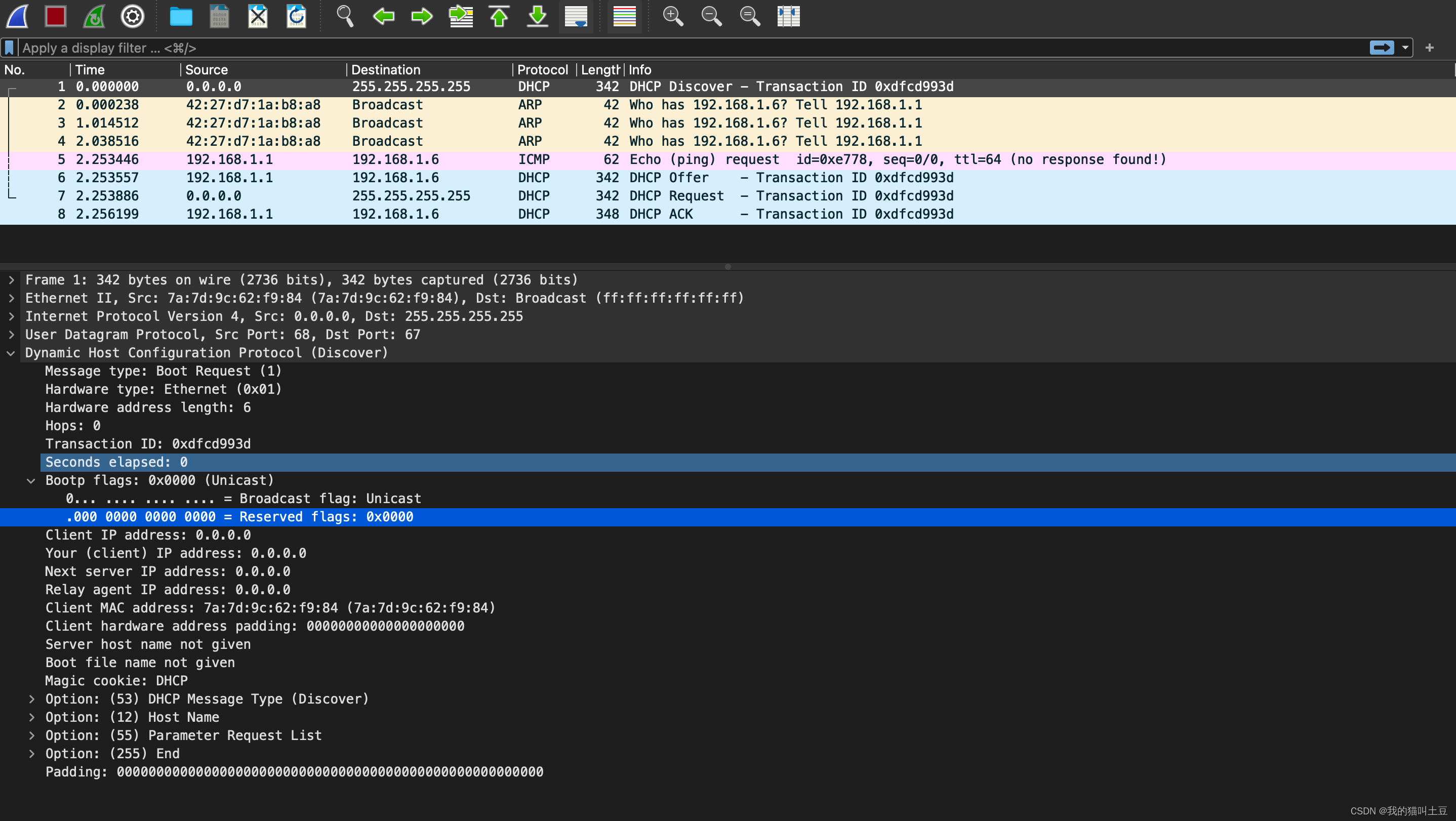

DHCP Client请求IP

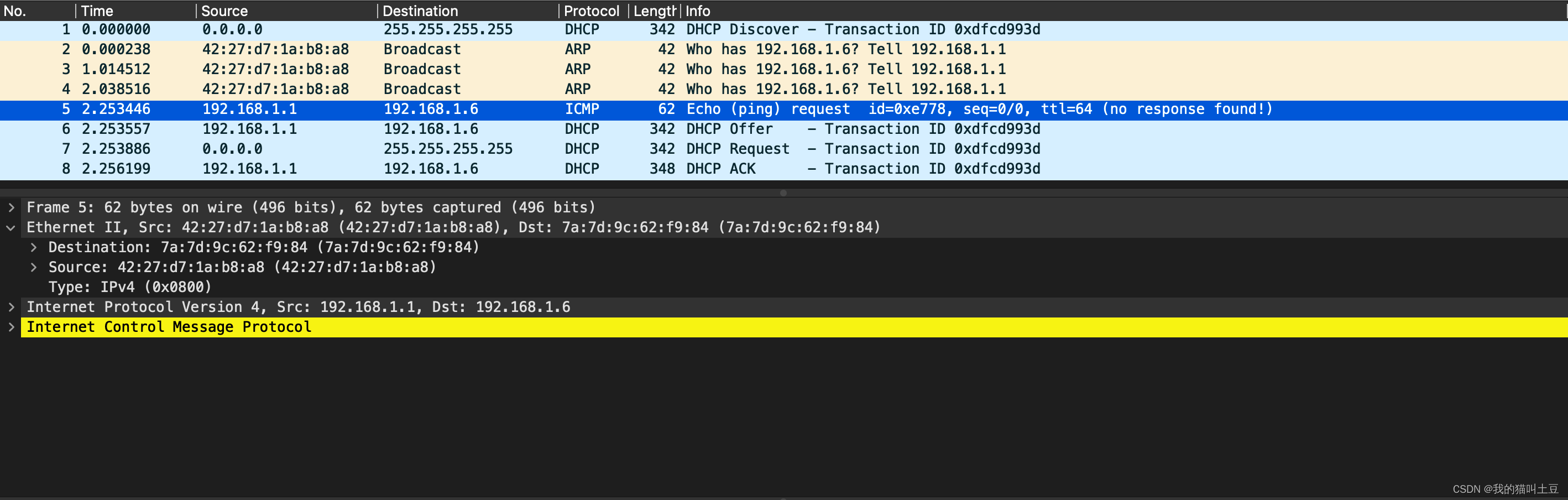

通过抓包可以发现，DHCP Server在收到discovery报文后会发送免费arp进行冲突检测，检测要分配的ip是否被其他主机占用，之后会发送icmp包检测DHCP Client是否占用，之后单播回复，因为client在discovery报文里已设置支持单播，而client发送request报文是当网络中有多个DHCP Server时，会同时给client发送IP，而client选择其中一个后会发reuest通知所有DHCP Server自己使用某个DHCP Server，只有被选择的DHCP Server会回复client

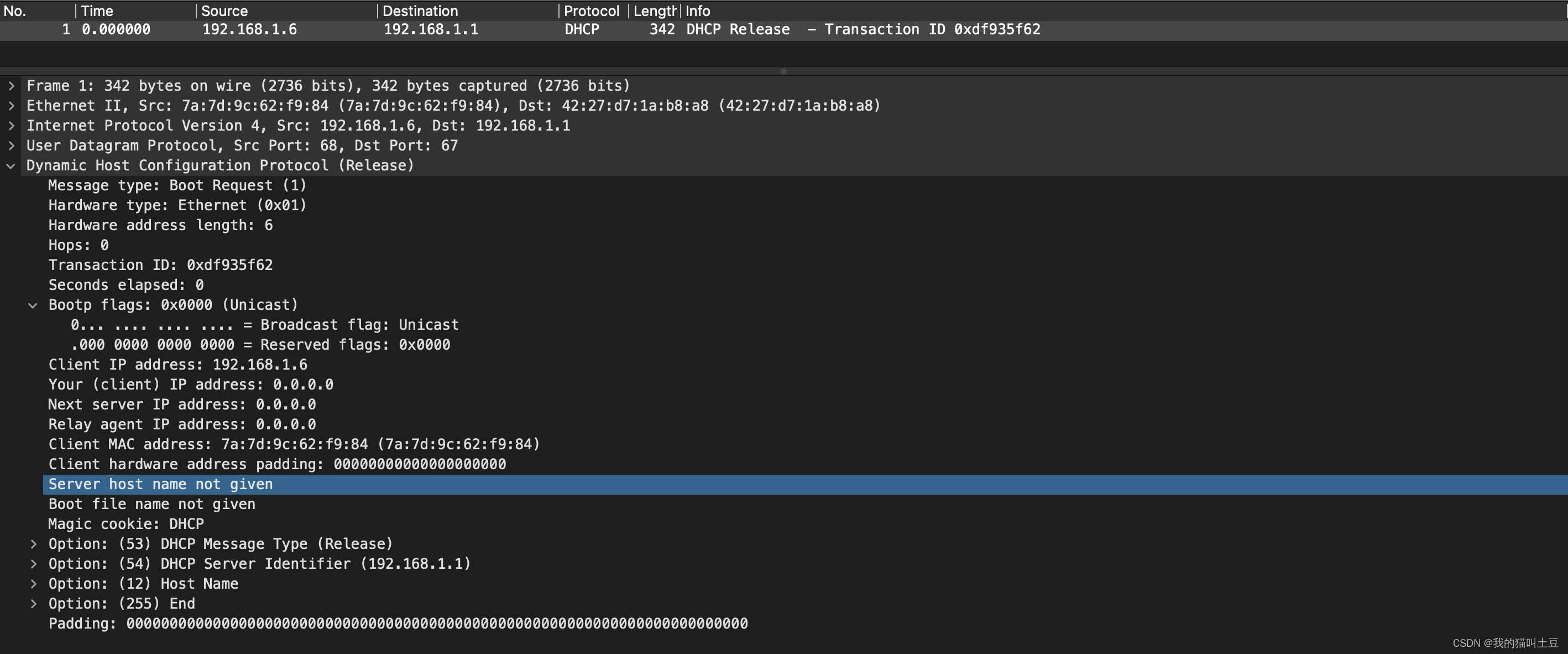

DHCP Client释放IP

当dhcp租约到期时client主动单播发送release报文给server
