网络类型
网络类型—根据数据链路层所使用的协议及规则来进行划分
-
P2P网络 — 点到点网络
-
MA网络 — 多点接入网络
— BMA 广播型多点接入网络— NBMA 非广播型多点接入
数据链路层协议
以太网协议 ---- 封装数据帧，需要借助源MAC地址和目标MAC地址 （MAC地址是以太网所独有）
原因：
- 利用以太网建立的二层网络中可以包含多个（两个或两个以 上）接口，每个以太网接口之间都可以通过交互以太网帧的形式进行 二层通讯。 ----
以太网可以组建多节点的网络
所以，以太网属于MA网络，因为以太网是支持广播的，所以，以太网
属于BMA网络。
HDLC
HDLC ---- 高级数据链路控制协议 ---- 一种专门应用在串线链路中的协议.
满足标准的HDLC：ISO组织在SDLC的基础上优化得来的
非标的HDLC：各大厂商在标准的HDLC的基础上再进行优化发展而来的。
（不同厂商的HDLC和标准的HDLC之间均不兼容）
[r1]display interface Serial 4/0/0 — 查看接口的二层特征
[r2-Serial4/0/0]link-protocol hdlc — 修改点到点网络二层封装 类型
Warning: Theencapsulation protocol of the link will be changed. Continue? [Y/N]
:y
HDLC从数据包内容来看，字段较少，可以完成的事情较少，
仅完成了二层 介质访问控制的工作。
PPP
PPP ---- 点到点协议 — 应用在串线链路的协议
- 因为PPP协议具有相同的标准，所以，其兼容性较强。同时也体现 在，其可以支持任何一种支持全双工的串线之中。
- 有较强的可移植性。 ---- PPPoE
PPP和tcp协议一样，需要去建立相应的PPP会话
PPP会话建立分为三个阶段：
- 链路建立阶段 — LCP建立
- 认证阶段 — PPP的认证 ---- 可选
- 网络层协议阶段 — NCP协商
PPP协议中包含多个成员协议
- — LCP协议 — 链路控制协议
- — NCP协议（一堆协议的总称） — 网络控制协议
- — IPCP协议 ---- 主要针对三层使用的时IP 协议时进行性网络层参数协商的NCP协议

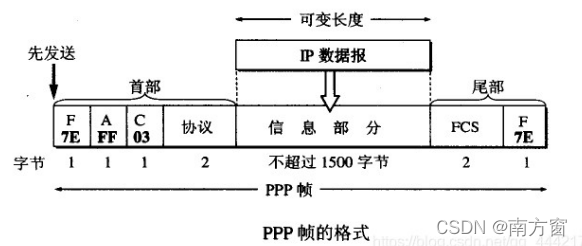

PPP的帧结构
- F – flag – 相当于以太网帧中的前导符 分区
- A – Address – 始终用FF来填充（8位二进制全1）
- C --Control – 固定取值00000011 协议 — 表明后续信息部分所采用的协议类型。
- FCS — 帧校验序列 —进行数据完整性的校验
1，链路建立阶段
LCP建立 — 主要任务是通过LCP协议来进行建立链路时所需的一些参数的协商工作。
MRU — PPP帧的数据部分所能携带的最大字节数;
第二阶段认证部分是否需要进行以及如何进行也需要在LCP建立阶段进行
协商。
2，认证阶段
PPP的认证阶段可以调用AAA来进行认证
PPP的认证可以是单向认证也可以是双向认证

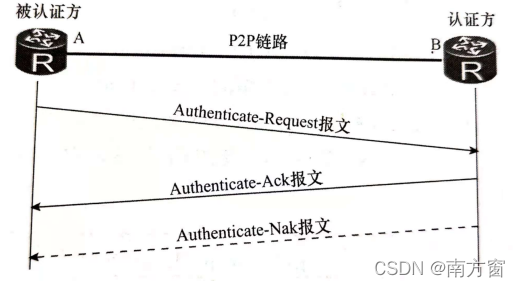

PAP — 密码认证协议
- 如果认证选择的是PAP协议，则被认证方将用户名和密码以明文的形 式发送给认证方。如果认证成功，认证方将回一个ACK进行确认。如
果认证失败，则将回复NAK报文。

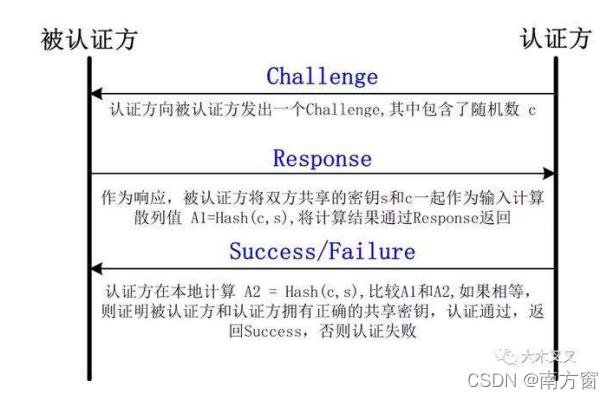

CHAP — 挑战握手协议 — 安全性更高
- 因为认证传递的不是明文信息，而是通过比对摘要值的方法来进行认证的。
摘要值 — 通过HASH算法计算得出的 — HASH（散列函数）：
- 可以将任意长度的输入转换成固定长度的输出。 ---- 这个固定长度的输出就是摘要值。 — MD5 — HASH算法中的一种，可以将任意长度的输入转换为 128位的输出。
HASH算法的特点：
- 不可逆性 — 一种压缩映射
- 雪崩效应 — 如果我们输入中存在细微的变化，则输出的摘 要值将发生明显的变化
3，网络层协议阶段

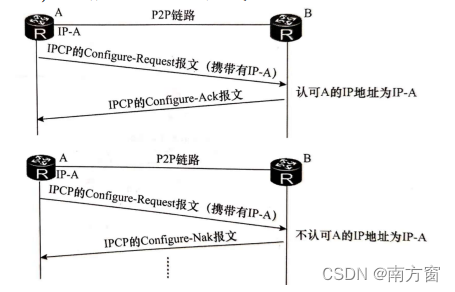

NCP协商 — IPCP — 主要是通过IPCP协议去协商网络层的相关参数
- IP地址
- IP报文的压缩格式
过NCP协商机制，可以自动下发IP地址。

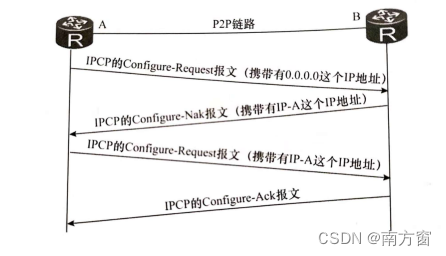

通过NCP协商自动获取IP地址
获取方配置：
[r1-Serial4/0/0]ip address ppp-negotiate
发放IP地址方配置：
[r2-Serial4/0/0]remote address 2.2.2.2
PPP认证配置
PAP：
认证方
[r2-aaa]local-user changan password cipher jiayou
Info: Add a newuser.
[r2-aaa]local-user changan service-type ppp
[r2-Serial4/0/0]ppp authentication-mode pap — 接口配置PAP 认证
被认证方：
[r1-Serial4/0/0]ppp pap local-user changan password cipher jiayou
—接口配置登录用的用户名和密码
CHAP：
认证方
[r2-aaa]local-user changan password cipher jiayou Info: Add a newuser.
[r2-aaa]local-user changan service-type ppp
[r2-Serial4/0/0]pppauthentication-mode chap — 接口配置
PAP认证
被认证方：
[r1-Serial4/0/0]ppp chap user changan
[r1-Serial4/0/0]ppp chap password cipher jiayou — 接口配置登录用的用户名和密码
