一、IPSec NAT穿越的场景
1、IPSec与NAT 的不兼容
IPSec主要包括认证头AH(Authentication Header，验证头)、ESP(Encapsulating Security Payload，安全载荷)、SA(Security Association，安全联盟)和IKE(Internet Key Exchange，因特网密钥交换)几个相关协议。
NAT(Network Address Translation)，是指网络地址转换，它是一个IETF(Internet Engineering Task Force, Internet工程任务组)标准，允许一个整体机构以一个公用IP(Internet Protocol)地址出现在Internet上。顾名思义，它是一种把内部私有网络地址（IP地址）翻译成合法网络IP地址的技术，有效的解决公网地址不足的问题。在网关处，将内部地址替换成公用地址，从而在外部公网（internet）上正常使用，NAT可以使多台计算机共享Internet连接，这一功能很好地解决了公共 IP地址紧缺的问题。
由于 IPSec和 NAT存在很大的冲突．两者存在不兼容性，导致IPSec隧道传输的数据无法穿越NAT进入内网。为什么会发生这样的状况，这种不兼容是由以下几方面原因：
(1)、AH、ESP安全协议与NAT的不兼容
在传输模式下，AH安全协议使用原IP报头也就是内网的私有IP地址并在整个验证范围，会导致NAT设备在对私网的源IP地址和目的地址修改为公网地址后，因为经过NAT后改变了Hash值，无法通过验证，完整性检查的失败；ESP安全协议下TCP/UDP的校验和的计算包含IP源目地址，通过nat后，nat修改了最外层IP地址，接收数据路由器检查校验和失败。
在隧道模式下，AH安全协议，同样是完整性检查的失败；ESP安全协议下TCP/UDP的校验和，是使用公网IP目的地址，会成功，但是由于端口是加密的，接收设备无法得知端口号而被丢弃。
(２)、校验和与NAT不兼容
TCP/UDP校验和是以IP的源地址和目的地址作为参数计算的，当NAT设备将修改为公网地址后，校验和肯定与原数据的校验和不一致，导致检验失败，数据被丢弃。
(３)、IPSec的SPI(安全参数索引)与NAT不兼容
NAT设备通过IP头和IPSec头中的信息来识别不同的IPSec数据流，主要识别是参数是目的IP地址、安全协议和IPSec的SPI(安全参数索引)。而IPSec对等体都是单向的传输，对等体发送数据的SPI与接收数据的SPI不一样，这样就造成在私网中如果两台终端同时创建到相同目的的IPSec SA时，NAT可能会错误转发数据包。

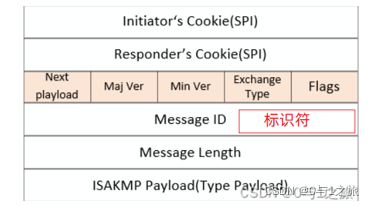

(4)、IKE与NAT的不兼容性
- IKE标识符与NAT的不兼容：IKE第一阶段或第二阶段使用IP地址作为标识符。
当为IPSec协商时经过NAT设备，NAT对于IP地址的修改，而导致标识符与IP地址不符IKE丢弃该数据包。
解决办法：使用userID和FQDN(全称域名)作为标识。
- IKE固定源端口与NAPT的不兼容性：NAPT(Network Address Port Translation，网络地址端口转换)是指一个全局IP+不同的端口号对应多个私有IP的终端，当安装NAPT设备的内网多台终端对同一网关创建IKE SA时，NAT设备需要识别不同的端口发起的IKE协商会话。
(５)、传送IP数据包载荷中内嵌IP地址与NAT的不兼容性：NAT设备使用ALG(应用层网关)技术对数据包内如多媒体协议(H.323、SIP等)、FTP、SNMP、LDAP、SCTP等很多协议在载荷中内嵌的Ip地址和端口号都转化为公网的ip地址和端口号。
但是IPSec隧道传输的数据，包括原IP地址和数据被加密无法修改。
解决办法：在主机或安全网关上安装ALG，使得数据在IPSec封装前和解封装之后对应用的数据流进行操作。
(６)、NAT的隐式定向性：NAT创建一个映射表项，首先需要内网发起一个初始包。外网发起的初始包一般会被NAT设备丢弃。这一隐式定向性会造成外部数据无法穿越NAT双向自由建立IPSec隧道。
总结：IPSec VPN穿越NAT问题主要为两个，一是IPSec无论使用AH和ESP安全协议都无法在通过NAT设备后发送到目的地，AH方式无法通过验证，ESP方式NAT设备无法得知端口号而被丢弃；二是穿越NAT后身份识别识别的问题，IPSec怎么确认改变IP的数据包。
2、NAT与IPSec的不兼容性问题的解决方案
2.1、NAT-T方案
NAT-T(NAT Traverse)技术的基本思路是在用IPSec封装好的数据包外再进行一次UDP的数据封装。这样 ，当此数据包穿过NAT设备网关时 ，只修改了最外层的 IP/UDP数据 ，而对其内部真正的 IPSec数据没有改动 ；当数据包到达目的主机时，再把外层 的IP/UDP封装去掉 ，这样就可以获得完整的IPSec数据包 。
原理：在IP和ESP报文之间插入一个8个字节UDP头部(端口号默认为4500），使得NAT对待它就像对待一个普通的UDP包一样。而且支持ESP的传输模式。

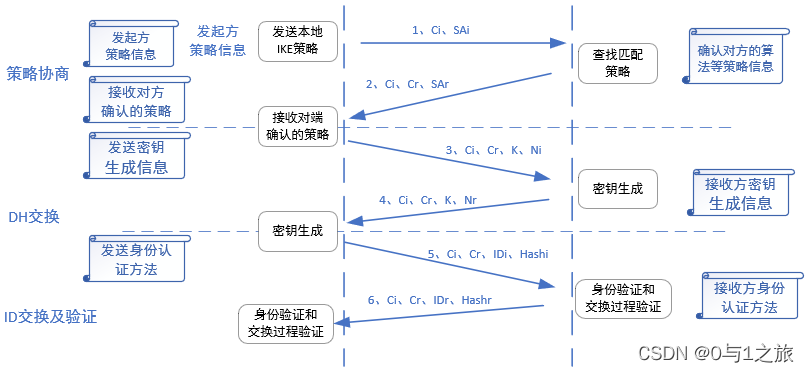

原IKEv1的主模式
2.1.1、NAT-T流程
1、IKEv1协商第一阶段主模式下前4个包确定是否支持NAT-T和是否存在NAT。
首先要明白IKE是UDP 之上的一个应用层协议，是IPSEC 的信令协议。
检测通信中是否存在NAT设备和对方是否支持NAT-T，在IKEv1的第一阶段完成，报文使用500端口进行通信。
IKEv1协商第一阶段的前两个消息会发送标识NAT-T能力的Vendor ID载荷，用于检查通信双方是否支持NAT-T(NAT Traverse)。通过3和4个包的NAT-D参数来判定，是否经过NAT。

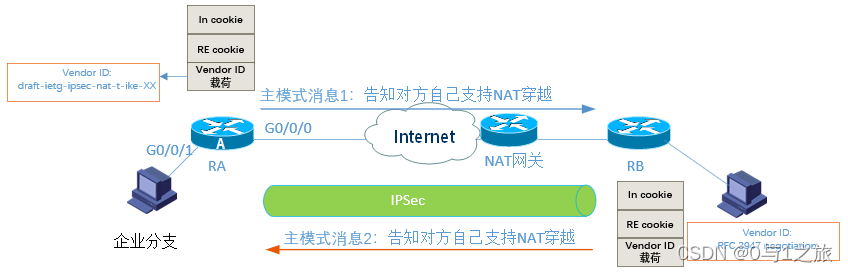

(1)、发起方在IKE消息中插入VID载荷来告知对方自己支持NAT穿越。载荷Vendor ID值为：draft-ietg-ipsec-nat-t-ike-XX，RA告诉RB我支持IPSec隧道传输的数据穿越NAT-T,RB协商使用RFC3947标准。双方都支持NAT-T，协商继续。
(2)、IKEv1主模式消息3和消息4(野蛮模式为消息2和消息3)中发送NAT-D(NAT Discovery)载荷。
消息3：NAT-D载荷包含IKE对等体的IP地址和端口的Hash值；NAT-D载荷包含本端IP地址和端口的Hash值。
(3)、协商双方计算Hash值，如果值一样则没有NAT网关，否则Hash值不同，说明经过NAT转换。确定了经过nat后，后面的ISAKMP消息的端口号转换为4500。ISAKMP报文标识了Non-ESP Marker。以示跟封装ESP报文有区别。
2、第二阶段需确认是否使用NAT穿越以及NAT穿越的封装模式。
UDP封装隧道模式报文(UDP-Encapsulated-Tunnel)和UDP封装传输模式报文(UDP-Encapsulated-Transport)。
确认后，后续传输的ESP报文将都采用UDP封装，UDP封装ESP报文时，没有non-ESP marker字段，该位置为SPI，为非0字节。使用的IPSec安全提议ipsec proposal只支持ESP安全协议。AH协议对IP报文的验证范围涵盖了整个IP报文，对IP报文头的任何修改将导致AH的完整性校验失败，因此使用AH协议保护的IPSec隧道不能穿越NAT。
3、IPSec NAT-T配置案例：
配置方案：

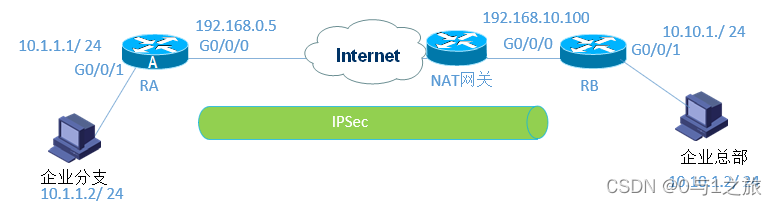

由于RouterA与RouterB通过NAT网关建立通信，需要配置NAT穿越功能才能建立IPSec隧道。采用如下思路配置建立NAT穿越功能的IPSec隧道：
(1)、配置接口的IP地址和到对端的静态路由，保证两端路由可达。
(2)、在RouterA上配置ACL，以定义需要IPSec保护的数据流。
(3)、配置IPSec安全提议，定义IPSec的保护方法。
(4)、配置IKE对等体，定义对等体间IKE协商时的属性。
(5)、分别在RouterA和RouterB上配置安全策略，确定对何种数据流采取何种保护方法。其中RouterB采用策略模板方式创建安全策略。
(6)、在接口上应用安全策略组，使接口具有IPSec的保护功能。
阶段一：
分别在RouterA和RouterB上配置IKE协商时的名称类型ID。
[RA] ike local-name ra
[RouterB] ike local-name rb
在RouterA上配置IKE安全提议。
[RA] ike proposal 5
[RA-ike-proposal-5] encryption-algorithm aes-128
[RA-ike-proposal-5] authentication-algorithm sha2-256
[RA-ike-proposal-5] dh group14
RouterB此处省略
在RouterA上配置IKE对等体。
[RA] ike peer ra v1
[RA-ike-peer-ra] exchange-mode aggressive //配置IKEv1阶段1协商模式为野蛮模式
[RA-ike-peer-ra] ike-proposal 5
[RA-ike-peer-ra] pre-shared-key cipher 123456
[RA-ike-peer-ra] local-id-type fqdn
[RA-ike-peer-ra] remote-address 192.168.10.100
[RA-ike-peer-ra] remote-id rb
[RA-ike-peer-ra] nat traversal //使能NAT穿越功能,默认为开启，一般不设置。
RouterB此处省略
阶段二：
在RouterA上配置ACL，以定义需要IPSec保护的数据流。
[RA] acl number 3001
[RA-acl-adv-3001] rule permit ip source 10.1.1.0 0.0.0.255 destination 10.10.1.0 0.0.0.255
在RouterA上配置IPSec安全提议。
[RA] ipsec proposal safe1
[RA-ipsec-proposal-safe1] esp authentication-algorithm sha2-256
[RA-ipsec-proposal-safe1] esp encryption-algorithm aes-128
RouterB此处省略
分别在RouterA和RouterB上创建安全策略
- 在RouterA上配置IKE动态协商方式安全策略。
RA] ipsec policy pass1 10 isakmp
[RA-ipsec-policy-isakmp-pass1-10] security acl 3001
[RA-ipsec-policy-isakmp-pass1-10] ike-peer ra
[RA-ipsec-policy-isakmp-pass1-10] proposal safe1
- 在RouterB上以策略模板方式配置IKE动态协商方式安全策略。
[RB] ipsec policy-template use1 10
[RB-ipsec-policy-templet-use1-10] ike-peer rb
[RB-ipsec-policy-templet-use1-10] proposal safe1
[RB-ipsec-policy-templet-use1-10] quit
[RB] ipsec policy pass1 10 isakmp template use1
查看配置的安全策略信息
[RB] display ipsec policy
分别在RouterA和RouterB的接口上应用各自的安全策略组，使接口具有IPSec的保护功能
在RouterB的接口上引用安全策略组。
[RA] interface gigabitethernet 0/0/0
[RA-GigabitEthernet0/0/0] ipsec policy pass1
在RouterB的接口上引用安全策略组。
[RB] interface gigabitethernet 0/0/0
[RB-GigabitEthernet0/0/0] ipsec policy pass1
查看配置的SA信息
[RA] display ike sa
总结：
优点：NAT-T实现简单 ，不用改动现有在设备和协议，不需要做额外的工作或做很少的工作，具有很好的安全性 ，得到广泛的应用 。
缺点：由于采用了UDP封装形式 ，加大了数据包的长度和负载 ，大约为每个数据包增加了20B的长度。这增加了设备处理的时间和负担。采用了UDP封装形式后，将IPSec的实现扩展到了第四层之上，这就与IPSec的本来意图相矛盾，并会引入安全问题；在实现NAT-T中，引入了NAT发现、NAT支持证明等无关功能，增加了IKE的复杂性，使IKE的实现趋向更加复杂；如果攻击者将UDP数据包插入UDP封装的IPSec数据流，通过伪造序列号、校验和、或更改源、目的端IP地址及端口号，可以很方便地引发对接收端的拒绝服务攻击；虽然解决了IPSec数据包通过NAT设备所遇到的大部分问题，但还存在一些未曾解决的问题，例如一些应用层协议像FTP、H．323协议、LDAP及其它许多协议，它们的协议消息包一般是在应用层数据特定区段内嵌IP地址和端口号，而不是放置在IP头，如果仅仅使用NAT协议里的IP和端口号不能指向正确的地方，从而导致通信不能正常进行。
2.2、RSIP方案
领域特定的因特网协议RSIP(Realm Specific Internet Protocol)是IETF专门开发用来替代NAT协议与IPSec配合工作的。RSIP是将一个拥有合法IP的服务器放在私有地址域内 。把公网IP地址和端口租给位于私有网络中的RSIP主机 。与 NAT不同的是 ，它不是采用替换IP来工作 ，而是允许域内主机直接同时在几个地址域内通信。在通信过程中。RSIP对IP载荷做的修改不会削弱 IPSec这类 对NAT敏感的协议的功能 ，当一个RSIP客户机想要在自己所在地址域外通信时，首先在RSIP网关上登记 ，RSIP网关给它分配一个合法的IP地址(或一 IP地址和端 E1)。并把私有地址与之绑定。RSIP客户使用这个地址作为源地址和外部设备通信 ，直到这个地址过期或被更新 。
注：RSIP假定领域特定的IP地址与私有或外部领域中的主机进行通信。两端的主机生成的数据包将基于在外部领域中端到端唯一的地址，并且不需要中间进程进行转换。
优点：不需要改变IPSEC协议(AH、ESP、IKE)，解决了当多个内部主机与同一个外部设备通信时的分路冲突和SPD重叠问题，具有影响上层协议少、可以和IPSEC协同工作等特点。由于RSIP是NAT的替代方案，并且可以和现有的NAT共存．因此使用NAT的网络可以平滑地升级到RSIP。同时RSIP通过将IKE和IPSec封装在一个以其私有IP为源地址的报文内，避免了对IKE和IPSec协议本身的修改，使AH和ESP的两种模式都可以使用，很好地解决了使用NAT时存在的一些问题。
缺点：RSIP依赖端口共享公用IP，但是IPSECESP需要对端口号进行加密。当多个RSIP主机使用一个RSIP网关转发ESP时。会出现分路冲突的问题，就需要另外的鉴别器，这样就加重了IPSec设备的负担；另外在IKE重建密钥时，为了解决分路传送问题。RSIP需要修改IKE的源端口，这样就可能无法与现有的IPSec协同工作；最后该解决方案要求将NAT网关升级为RSIP网关，同时涉及对客户机的修改、服务器的部署、服务器的修改等等问题．这个过程在经济上耗费较大且一时难以实现。
