21. 直连路由
路由器作用：为ip数据包进行路由(选路），路由器会尽可 能挑选一个最近最优的路径将报文送往其想去的目的地。
路由表：路由器用来转发数据包的一张“地图”。
dis ip routing-table 查看路由表指令
目标网段 下一跳 出接口
192.168.1.0/24 192.168.1.1 E0/0/0
直连路由(direct）：直接相连，接口配置好ip地址并up后 自动生成的路由。
22. 静态路由
Static 手绘地图 纸质版路由
去包路由：

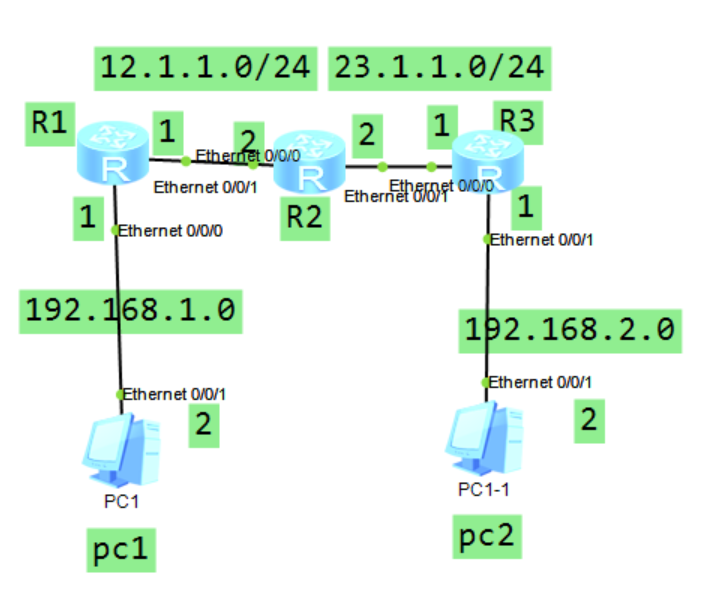

R1: [ ]ip route-static 192.168.2.0 24 12.1.1.2 目标网段 下一跳
R2： [ ]ip route-static 192.168.2.0 24 23.1.1.3
注意：配置路由的时候，目标网段始终不变。
回包路由：
R3：[]ip route-static 192.168.1.0 24 23.1.1.2
R2 :[]ip route-s 192.168.1.0 24 12.1.1.1
注意：在路由器上进行ping 包，默认报文的源地址是自己的出接口的地址。
缺省路由（默认路由）
缺省路由是一种特殊的静态路由。
常用查看命令：
dis cu 查看所有配置
dis ip routing-table 查看路由表
dis ip int brief 查看接口配置

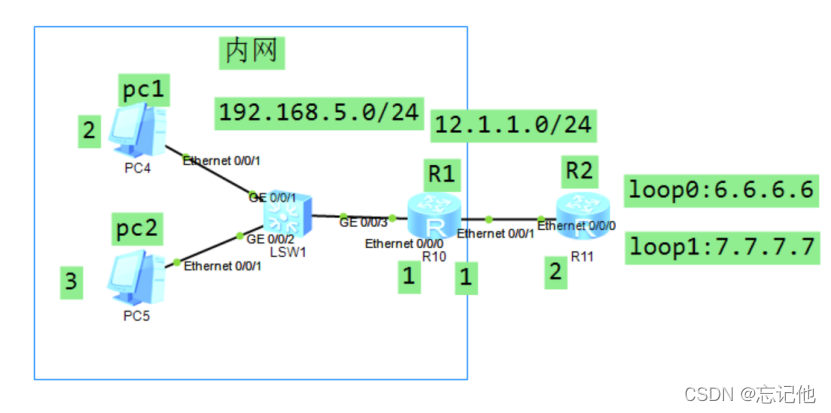

R1，R2配置：
R1: ip route-static 0.0.0.0 0 12.1.1.2 缺省路由
R2: ip route-s 192.168.5.0 24 12.1.1.1
注意：缺省路由是“替补”路由，只有当其他的路由都不 可达时，才会使用缺省路由。缺省路由适合用于边缘路由 器。
loopback逻辑虚拟接口，可以模拟pc，在接口选举动态路由协议的router-id。
int loopback 3
ip add 7.7.7.7 24
注意2：路由器的每个接口都是一个独立的网段。
22. 路由优先级和路由度量
外部优先级，内部优先级固定不能修改，外部 优先级可以修改，平时所描述的优先级都指外部优先级。（了解）
路由优先级：preference ，代表路由的优先程度，当多个 路由协议的路由都可到达某目标网段时，优先级数字越小越优先。
常用路由协议的默认优先级：
直连路由：direct 0 最优先
静态路由：static 60
Rip 100
ospf 10
注：优先级的取值范围1-255.
路由度量：（路由开销 cost） 对于同一个路由协议，当到达某目标网段有多条路由供选 择时，此时路由器会优选cost值较小的链路。
注意：先比较路由优先级，再比较路由度量。

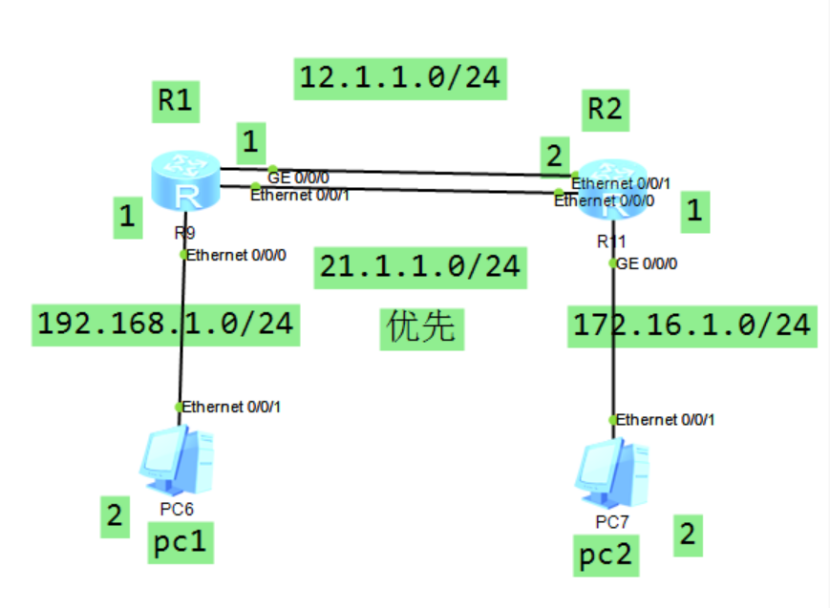

路由备份和冗余：浮动静态路由
注：当一条路由的出接口down时，该路由会自动失效。
要求：数据优先走千兆链路。
R1：
ip route-static 172.16.1.0 255.255.255.0 12.1.1.2
ip route-static 172.16.1.0 255.255.255.0 21.1.1.2 preference 55
配置静态路由并将该路由的优先级改为55
R2：省略。
23. Rip（不常用）
routing information protocol ,路由信息协议。属 于动态路由协议的一种。是距离矢量类路由协议，以跳数 （hop）作为计算到达目标的路径的优劣（cost值）。最 多15跳，16跳不可达。
R1,R2,R3配置:
使用自然掩码的网段 例如：
12.1.1.0/24--->12.0.0.0
192.168.1.0/24--->192.168.1.0
172.16.1.0/24--->172.16.0.0
R1:
rip 1 启动
rip进程1
version 2 指定使用版本2
network 192.168.1.0 宣告直连主类网络
network 12.0.0.0 注意：版本1和版本2 不完全兼容。
R2,R3:省略。
Rip 原理分析
工作原理：配置好rip 的路由器会每隔30s向邻居路由器自 动发送rip 路由更新报文。报文里面携带了其所知道的所有路由。
24. ospf 简介
ospf：开放式最短路径优先(Open Shortest Path First） 协议是IETF定义的一种基于链路状态的内部网关路由协 议。
ospf 两层结构 （层次化结构） ： 骨干区域 常规区域
ospf 基本配置
正掩码：/24 255.255.255.0
反掩码： -255.255.255.0 0.0.0.255
例如：255.255.252.0 反掩码：0.0.3.255
在反掩码里面，0 bit 表示精确匹配，1bit 表示任意匹配。

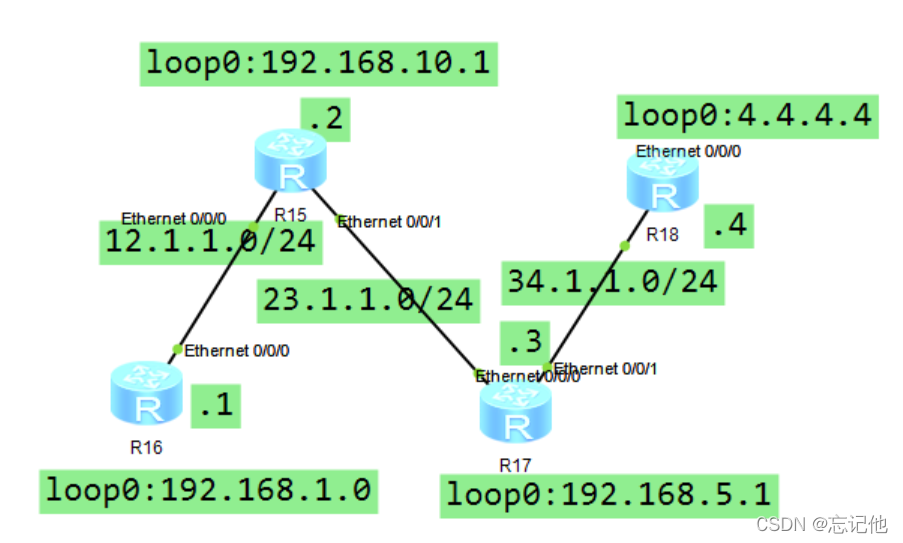

R1：
ospf 1 启动ospf进程1
area 0 进入区域0
network 192.168.1.0 0.0.0.255 宣告直连网段（只要能 够包含接口即可）
network 12.1.1.0 0.0.0.255
R2:
ospf 1
area 0
net 12.1.1.0 0.0.0.255
net 192.168.5.0 0.0.0.255
net 23.1.1.0 0.0.0.255
R3:
ospf 1
area 0
net 34.1.1.0 0.0.0.255
net 192.168.10.0 0.0.0.255
net 23.1.1.0 0.0.0.255
R4:
ospf 1
area 0
net 34.1.1.0 0.0.0.255
net 4.4.4.4 0
注意：ospf 宣告时，宣告的网段只要包含接口就可以。
router id ：运行ospf路由器的身份id 。
router id选举：优先选择最大的逻辑接口地址—>再选择 最大物理接口地址。
注意1：router id 是在ospf 进程刚启动时开始选举，后面 如果有必要更改router id 则需要重启ospf进程。
注意2：由于接口的ip地址变动可能引发ospf router id 的 变动进而对网络产生影响，因此建议给ospf 手动指定固定 的router id。
注意3：在一个ospf 网络里面 ，每台路由器的router id都 必须是独一无二。
注意4：router id 并不一定是路由器接口的ip地址。
[]dis ospf peer brief 查看邻居表
<>reset ospf process 重置ospf进程
ospf原理分析 ospf 常见的五种报文：
hello 包 ：10s 发送一次 ，该报文仅用作邻居的建立和维 持。并不携 带任何路由信息。报文小巧。
DBD 数据库描述报文
LSR 链路状态请求
LSU 链路状态回应
LSack链路状态确认
注意：ospf 在邻居刚建立的时候会发送路由信息（路由信 息使用DBD、LSR、LSU、LSack四种报文来发送），路由 同步以后，后面仅发送hello包来维持邻居关系即可。
25. dhcp 简介
DHCP（Dynamic Host Configuration Protocol）动态 主机配置协议，给用户自动分配ip地址、网关、DNS等参 数。
可以提供DHCP功能的设备：路由器、家用路由器（小 米、tp-link等）、防火墙、三层交换机 、服务器 用户上网满足参数：IP地址 、网关、DNS。

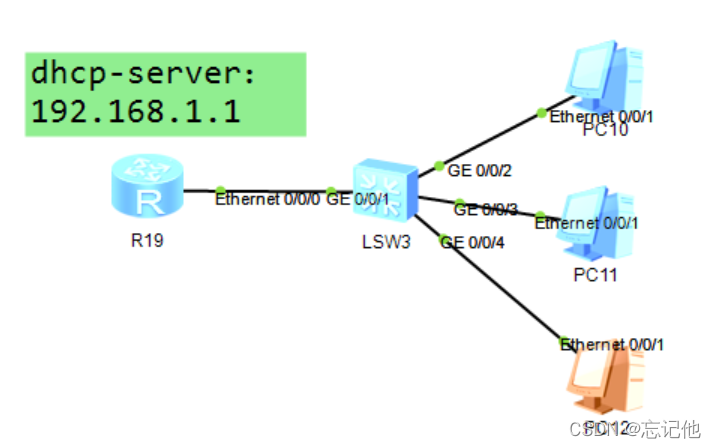

dhcp 基本配置
DNS服务器：
dhcp enable 启用dhcp 功能
int e0/0/0
ip add 192.168.1.1 24
dhcp select global 配置dhcp选择从全局分配地址
ip pool 1 创建地址池1
gateway-list 192.168.1.1 网关
network 192.168.1.0 mask 24 ip和掩码
dns-list 114.114.114.114 192.168.1.1
DNS客户端查看：省略

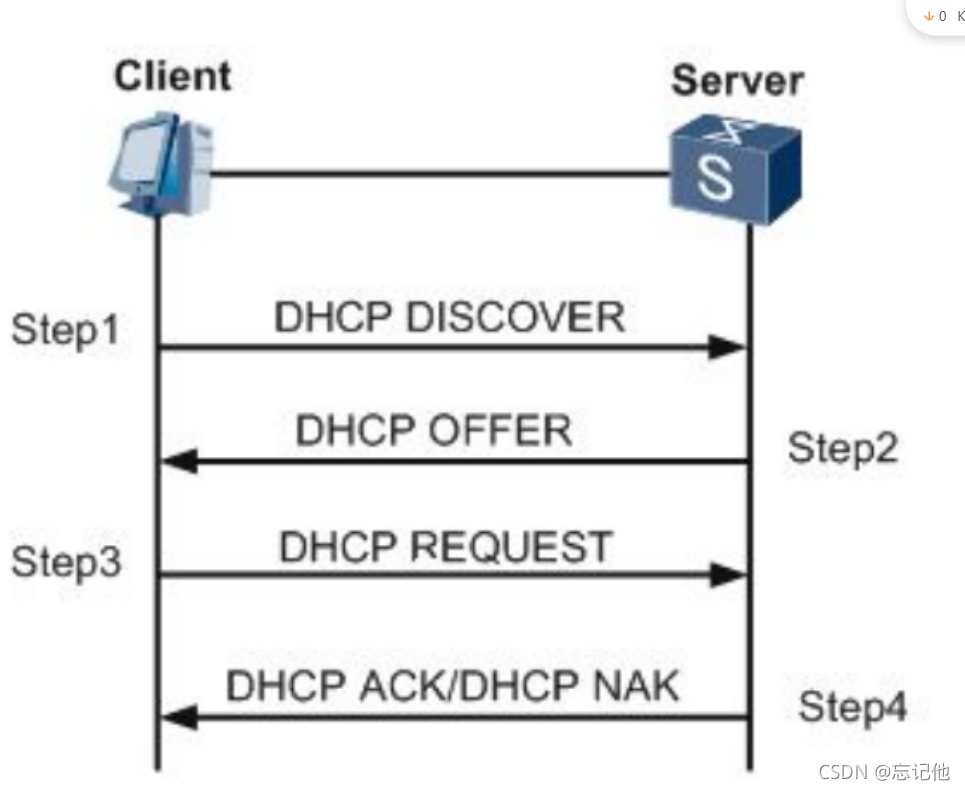

第一个报文：dhcp discover
源地址：0.0.0.0 目标地址：255.255.255.255 广播
用户请求地址的时候，将自己的mac地址封装在dhcp的报文里面，服务器基于不同的mac地址来区分不同的计算机，进而分配不同的ip地址。

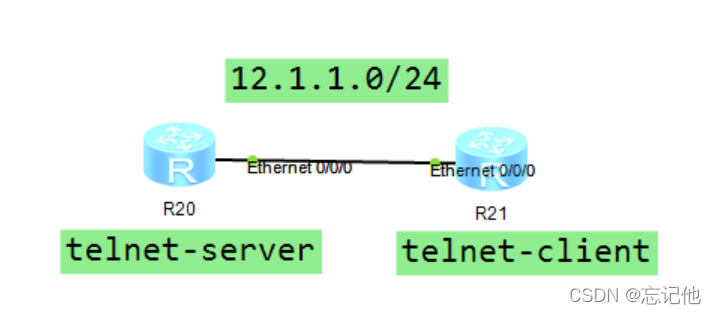

26. telnet 简介
作用：telnet 远程登录 是远程控制路由器、交换 机等网络设备的常用协议，为管理员远程 集中管理 和维护网络设备提供便利。
四层使用：TCP 23 号端口
telnet 配置
R1: server端
[R1]telnet server enable
[R1]stelnet server enable
aaa
local-user zhangsan privilege level 3 password cipher 123
local-user zhangsan service-type telnet
user-interface vty 0 4 同时允许5个用户登陆
authentication-mode aaa
vty：虚拟终端线路(虚拟接口），路由器为每个远 程登陆的用户开放一条虚拟线路
R2：client

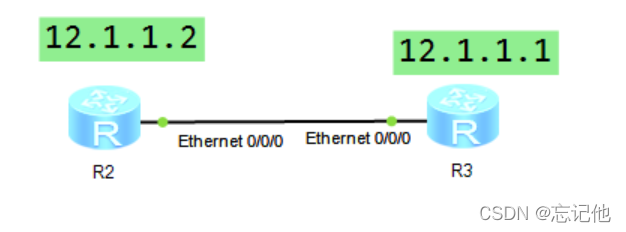

<R2>telnet 12.1.1.1
[R1]dis users 查看登录的用户
桥接：使用真机telnet 模拟器
a 准备真机 loopback网卡 并配置ip地址
b 设置桥接云彩
c 真机（关闭防火墙 杀毒）
telnet 报文分析
telnet 缺点：数据明文传输，容易被三方人员攻 击。
27. SSH
security shell 安全的远程控制协议
端口：tcp 22号端口
特点：传输的数据是加密的，Linux 服务器也常用，使用AR2220路由器 。
配置：
aaa
local-user aa password cipher aa
local-user aa service-type ssh 定义该账户服务类型 ssh
local-user aa privi level 3
user-interface vty 0 4 protocol inbound ssh
authentication-mode aaa 使用aaa里面的用户名和 密码进行验
stelnet server enable 开启security telnet 服务
部分系统：（模拟器可以不敲）
rsa local-key-pair create
ssh user aa ssh
user aa authentication-type all
ssh user aa service-type all
路由器当客户端：stelent 12.1.1.2
29. 通过web管理交换机
http server load S2700-V100R005C01SPC100.web.zip 加载web配置操作系统
http server enable 启动web 配置服务
int vlanif 1 给交换机配置ip地址 用于管理
ip address 192.168.31.85 24
web登陆默认的用户名和密码：admin admin
30. ACL 访问控制列表
① ACL 简介 （三层技术） ACL ：access control list 访问控制列表 用于数据包的访问控制。
acl 常用两种：
基本acl（2000-2999）：只能匹配源ip地址。
高级acl（3000-3999）：可以匹配源ip、目标ip、源端 口、目标端口等三层和四层的字段。
ACL 两种作用：
① 用来对数据包做访问控制
② 结合其他协议用来匹配范围
②基本ACL：basic acl

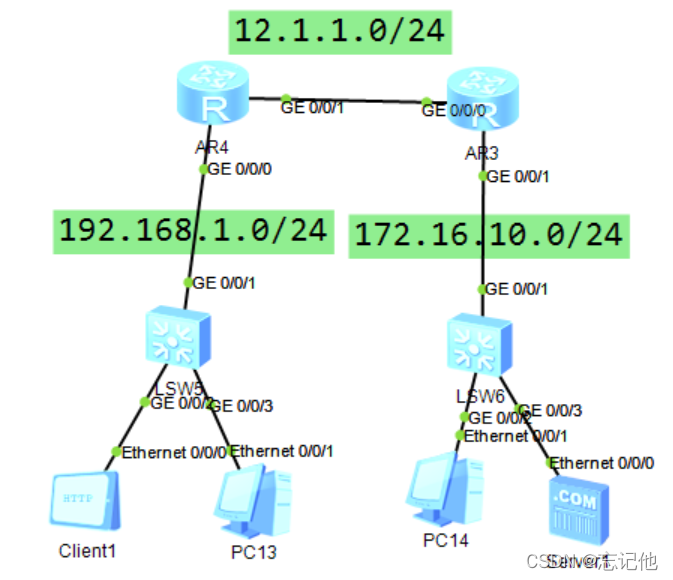

基础配置：ip地址和静态路由 使全网互通 略
需求：在R2配置基本acl 拒绝PC1 访问172.16.10.0 网络
注意：路由器用AR2220
R2：
acl 2000 创建
acl 2000 rule deny source 192.168.10.1 0
int gi 0/0/1 在接口的出方向调用acl
traffic-filter outbound acl 2000 outbound
调试：dis acl 2000
③ 高级ACL
需求：在R2上配置高级acl 拒绝PC1和PC2 ping server,但 是允许其HTTP 访问server。
注意：只有报文是① icmp、且② 源地址是192.168.10.x 、且③ 目标地址是172.16.10.2 才会被拒绝。需同时满足 这三个条件才会被匹配。
acl number 3000
rule 5 deny icmp source 192.168.10.0 0.0.0.255 destination 172.16.10.2 0
interface GigabitEthernet0/0/1
traffic-filter outbound acl 3000
其他需求：
需求：拒绝源地址192.168.10.2 telnet 访问 12.0.0.2
acl 3005
rule deny tcp source 192.168.10.2 0 destination 12.0.0.2 0 destination-port eq 23
需求：允许源地址1.1.1.1访问2.2.2.2.其他剩下的报文全部被拒绝。
acl 3008
rule 5 permit ip source 1.1.1.1 0 destination 2.2.2.2 0 rule 10 deny ip
需求：拒绝任何人上QQ ：传输层 UDP 8000
acl 3101
rule deny udp destination-port eq 8000
注意： ① 如果某acl 没有被调用，该acl不起任何作用
② acl 属于三层技术 只能部署在三层设备上面 ，acl适合 用于不同网段互访的访问控制
③ 相同vlan 和网段的pc互访控制（这种情况不适合用 acl），建议使用端口隔离来实现。
④ ACL用于控制telnet
例如：只允许12.1.1.5 远程telnet R2
R2开启telnet （略）
R2：
acl number 2008
rule 5 permit source 12.1.1.5 0
rule 10 deny
user-interface vty 0 4 到vty 接口调用
acl 2008 inbound
⑤ACL 用于多层交换机
方式1：acl 写法和路由器保持一致。华为设备需在物理接 口下调用acl。
```bash
int Gi0/0/2
traffic-filter outbound acl 3006
方式2：
[ ]traffic-filter vlan 10 inbound acl 2000
acl 2000 只对vlan 10 生效，类似将acl 2000 调用到了vlanif 10口。
注1：一个接口的同一个方向，只能调用一个acl
注2：一个acl里面可以有多个rule 规则，从上往下依次执 注3：数据包一旦被某rule匹配，就不再继续向下匹配
注4: 用来做数据包访问控制时，默认隐含放过所有（华为 设备）
31. NAT 简介
注意：私网地址不能在公网（电信、联通、移动）上被路 由。公网地址是需要花钱租赁的。
配置静态nat ：一对一 （nat static）
global：全球的 公网的 公共的 全局
inside：内网的 内部 局域网
R2:
int g0/0/0
ip add 12.1.1.2 24
int loop0
ip add 9.9.9.9
ip route-s 0.0.0.0 0 12.1.1.1
1.做DNS服务器：
R1：
int g0/0/1
ip add 12.1.1.1 24
dhcp enable 启用dhcp 功能
int e0/0/0
ip add 192.168.1.1 24
dhcp select global 配置dhcp选择从全局分配地址
ip pool 1 创建地址池1
gateway-list 192.168.1.1 网关
network 192.168.1.0 mask 24 ip和掩码
dns-list 114.114.114.114 192.168.1.1

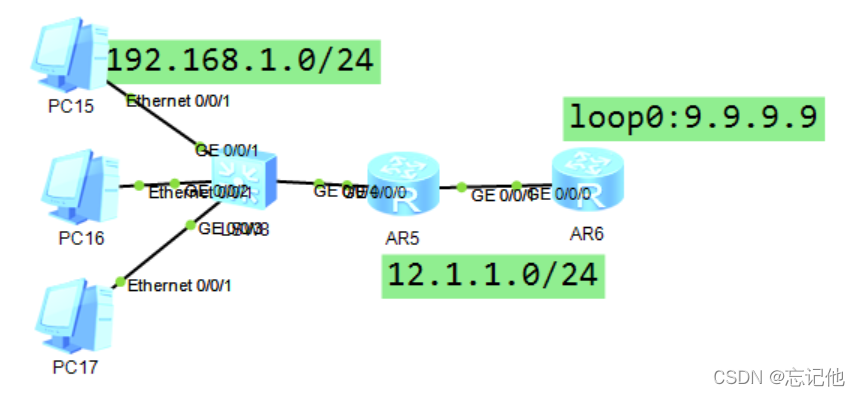

2.配置pc15能ping通AR6再R1配置NAT：
R1:
ip route-s 0.0.0.0 0 12.1.1.2
int g0/0/1 (外网接口）
nat static global 12.1.1.2 inside 192.168.1.2
允许内网地址192.168.1.2 在出外网时转换成公网地址 12.1.1.2。
dis nat session all 查看nat 映射记录
静态一对一NAT映射目的：可以直接在外网通过访问公网 地址来访问内网的pc。即可以将内网的地址直接映射成公 网地址。
动态nat： 多对多 映射关系不固定 （不转换端口）
动态nat：多对多 映射关系不固定 （不转换端口）
原理解析，当内部主机A和主机B需要与公网中的目的主机通信时，网关 RTA会从配置的公网地址池中选择一个未使用的公网地址与之做映射。 每台主机都会分配到地址池中的一个唯一地址。当不需要此连接时，对 应的地址映射将会被删除，公网地址也会被恢复到地址池中待用。当网 关收到回包后，会根据之前的映射再次进行转换之后转发给对应主 机。
动态NAT地址池中的地址用尽以后，只能等待被占用的公用IP被释放后， 其他主机才能使用它来访问公网。

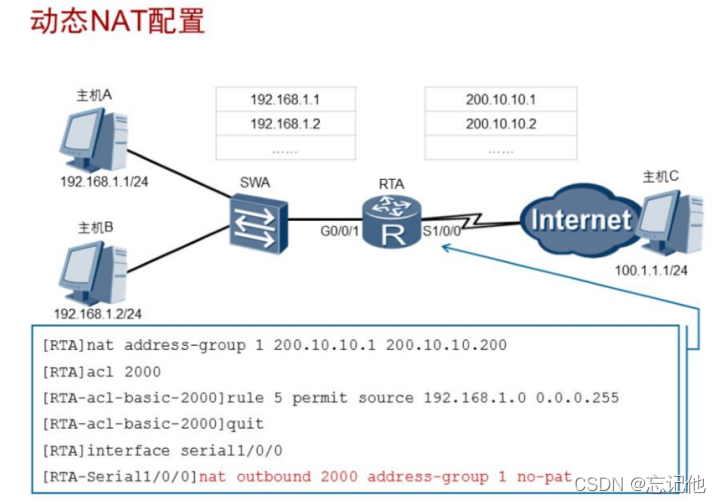

动态nat 配置：
acl number 2000 使用acl匹配私网地址范围
rule 5 permit source 192.168.1.0 0.0.0.255
nat address-group 1 12.1.1.1 12.1.1.5 建立公网地址池
interface Gi0/0/1
nat outbound 2000 address-group 1 no-pat(去掉的话就是NAPT)
注意：模拟器bug 不支持！！！
NAPT： 多对多 映射关系 不固定（转换端口）
Network Address Port Translation多对多 映射关系 不固定（转换端口）
配置同上。

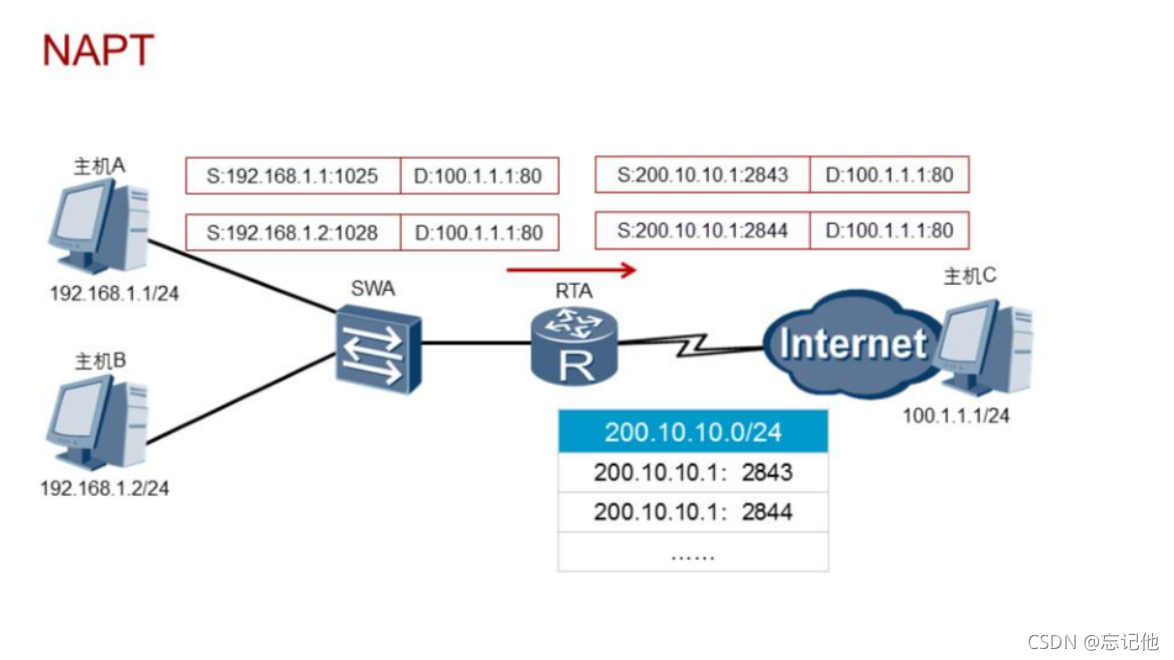

网络地址端口转换NAPT允许多个内部地址映射到同一个公有地址的不同端口。
原理解析：RTA收到一个私网主机发送的报文，源IP地址是 192.168.1.1，源端口号是1025，目的IP地址是100.1.1.1，目的端口 是80。RTA会从配置的公网地址池中选择一个空闲的公网IP地址和端 口号，并建立相应的NAPT表项。这些NAPT表项指定了报文的私网IP 地址和端口号与公网IP地址和端口号的映射关系。之后，RTA将报文 的源IP地址和端口号转换成公网地址200.10.10.1和端口号2843，并 转发报文到公网。当网关 RTA收到回复报文后，会根据之前的映射表再次进行转换之后转发给 主机A。主机B同理。
NAPT 配置：
acl number 2000 使用acl匹配私网地址范围
rule 5 permit source 192.168.1.0 0.0.0.255
nat address-group 1 12.1.1.3 12.1.1.5 建立公网地址池
interface Gi0/0/1
nat outbound 2000 address-group 1
pc1：ping 9.9.9.9
[Huawei-GigabitEthernet0/0/1]dis nat session all
NAT Session Table Information:
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21292
NAT-Info
New SrcAddr : 12.1.1.4
New DestAddr : ----
New IcmpId : 10248
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21290
NAT-Info
New SrcAddr : 12.1.1.4
New DestAddr : ----
New IcmpId : 10246
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21291
NAT-Info
New SrcAddr : 12.1.1.4
New DestAddr : ----
New IcmpId : 10247
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21293
NAT-Info
New SrcAddr : 12.1.1.4
New DestAddr : ----
New IcmpId : 10249
Total : 4
pc2:ping 9.9.9.9
[Huawei]dis nat session all
NAT Session Table Information:
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.253
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21496
NAT-Info
New SrcAddr : 12.1.1.5
New DestAddr : ----
New IcmpId : 10241
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.253
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21495
NAT-Info
New SrcAddr : 12.1.1.5
New DestAddr : ----
New IcmpId : 10240
Total : 2
模拟器支持！！
Easy ip NAT ：多对一 （基于接口）
#环境准备
int g0/0/1
un nat outbound 2000 address-group 1
#set the acl
acl 2001
rule permit source 192.168.1.0 0.0.0.255
使用acl匹配允许被nat 转换的内网地址的网段
int gi 0/0/1 （公网接口）
nat outbound 2001 公网接口调用acl 2000
PC1：
[Huawei-GigabitEthernet0/0/1]dis nat session all
NAT Session Table Information:
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21897
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10242
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21895
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10240
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21896
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10241
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.252
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 21898
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10243
Total : 4
pc2：
[Huawei-GigabitEthernet0/0/1]dis nat session all
NAT Session Table Information:
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.253
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 22088
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10245
Protocol : ICMP(1)
SrcAddr Vpn : 192.168.1.253
DestAddr Vpn : 9.9.9.9
Type Code IcmpId : 0 8 22089
NAT-Info
New SrcAddr : 12.1.1.1
New DestAddr : ----
New IcmpId : 10246
Total : 2
不开启端口转换
注意：easy ip nat 内网数据包出外网时全部会转换成公网 接口的ip地址（12.1.1.1）。
工作原理：数据包在出外网时，路由器将基于源端口将报 文进行相应的地址转换。并进行相应的映射记录（缓存），当报文回来时，基于端口来区分内网不同的PC。为 了防止PC源端口相同，数据出包时源端口也会被转换掉。
NAT server： 端口映射
int gi 0/0/1 （公网接口）
nat server protocol tcp global 12.1.1.5 80 inside 192.168.1.200 80
将内网的192.168.1.200 的80端口 映射成外网12.1.1.5 的 80端口
优点：将服务器放置于防火墙（路由器）的后面，通过将 相关服务端口映射到防火墙（路由器）上面实现访问，服 务器得到保护。更加安全！！
