1、iptables

iptables 是一个防火墙工具
linux系统内部有一个内核（kernel）——》tcp/ip协议，对进出的数据包进行过滤。netfilter模块实现对tcp/ip协议族进行过滤。
linux系统内部有一个内核（kernel）–》对tcp/ip协议族 —》 netfilter 模块–》专门对进出系统的数据进行过滤

iptables 是给netfilter模块传递参数的一个工具

[root@slave-mysql ~]# iptables -I INPUT -s 192.168.0.237 -p icmp --icmp-type 8 -j ACCEPT
[root@slave-mysql ~]# iptables -F  清除防火墙规则
[root@slave-mysql ~]# iptables -L  查看防火墙规则

2、传输层

又名 四层负载均衡；
作用：
IP层提供点到点的连接 （网络层）
传输层提供端到端的连接 （端口）

tcp： 面向连接，可靠，手续多–》速度慢 --》顺丰
udp： 无连接 ，不可靠，手续少–》速度快 --》圆通

tcp、udp的选择：根据业务的特点，应用层软件的特点；
不同的应用程序监听不同的端口，通过不同的端口号来区别；
经典端口号
nginx：80
mysql：3306
ssh：22
dns：53

TCP（Transmission Control Protocol）--》打电话
	传输控制协议
	可靠的、面向连接的协议
	传输效率低

三次握手，四次断开，四次挥手--》面向连接

可靠的： 计时器： 重传计时器等
传输效率低：  面向连接，总是需要确认


UDP（User Datagram Protocol） --》发短信
	用户数据报协议
	不可靠的、无连接的服务
	传输效率高

3、TCP协议

传输控制协议（Transmission Control Protocol）

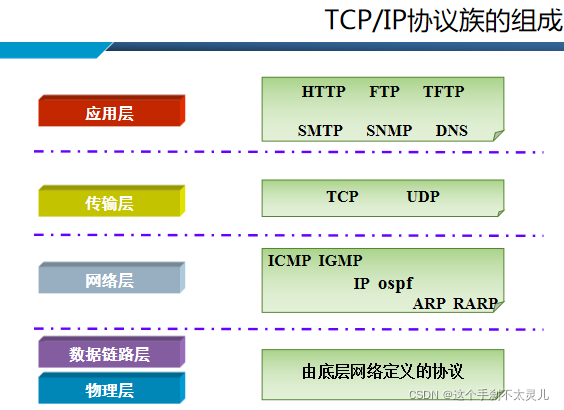

• TCP/IP协议是Internet最基本的协议、Internet国际互联网络的基础，由网络层的IP协议和传输层的TCP协议组成。
• 通俗而言：TCP负责发现传输的问题，一有问题就发出信号，要求重新传输，直到所有数据安全正确地传输到目的地。而IP是给因特网的每一台联网设备规定一个地址。

tcp特点：面向连接，可靠，手续多 ，传输效率低（类似：打电话）

三次握手四次挥手——》面向连接
面向连接、总是需要确认——》传输效率低
计时器： 重传计时器等——》 可靠

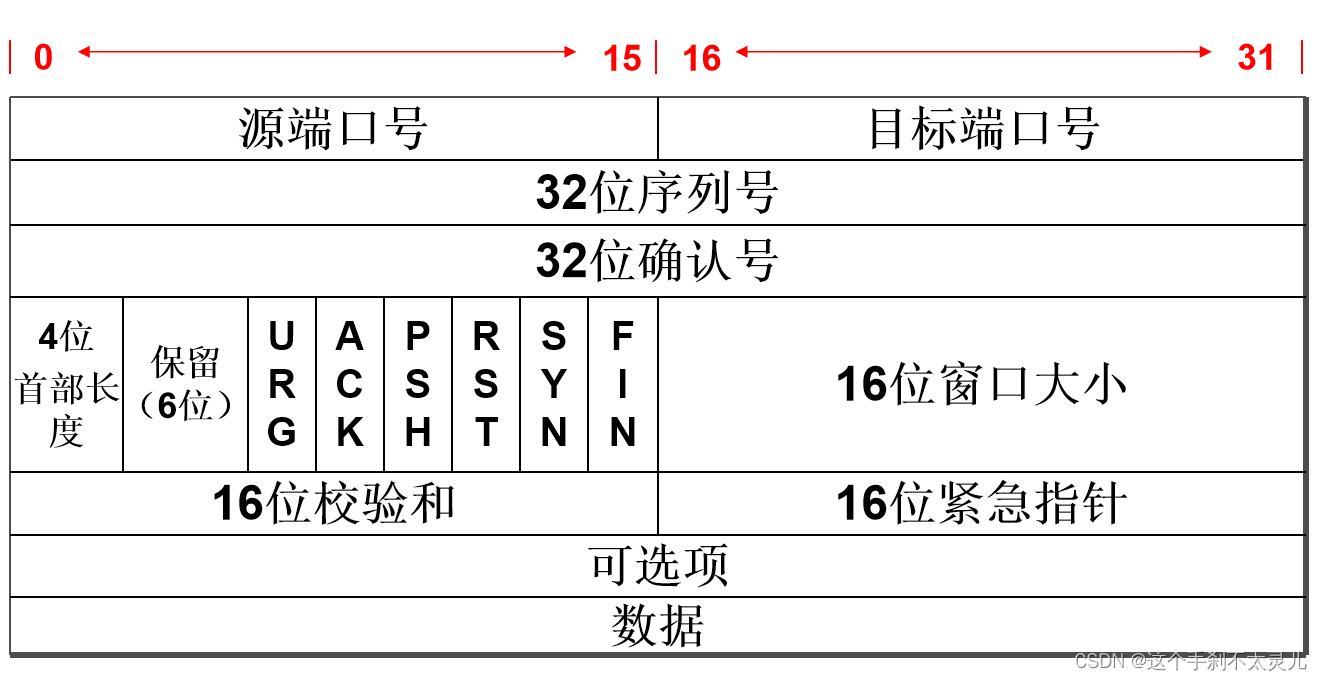

3.1 TCP封装格式

• tcp是怎么进行流量控制的？
  通过调整滑动窗口的大小值来进行流量控制的
• tcp头部封装占多少字节？
  tcp头部封装是20字节
  ip包头封装也是20字节
  mac头部封装占18个字节

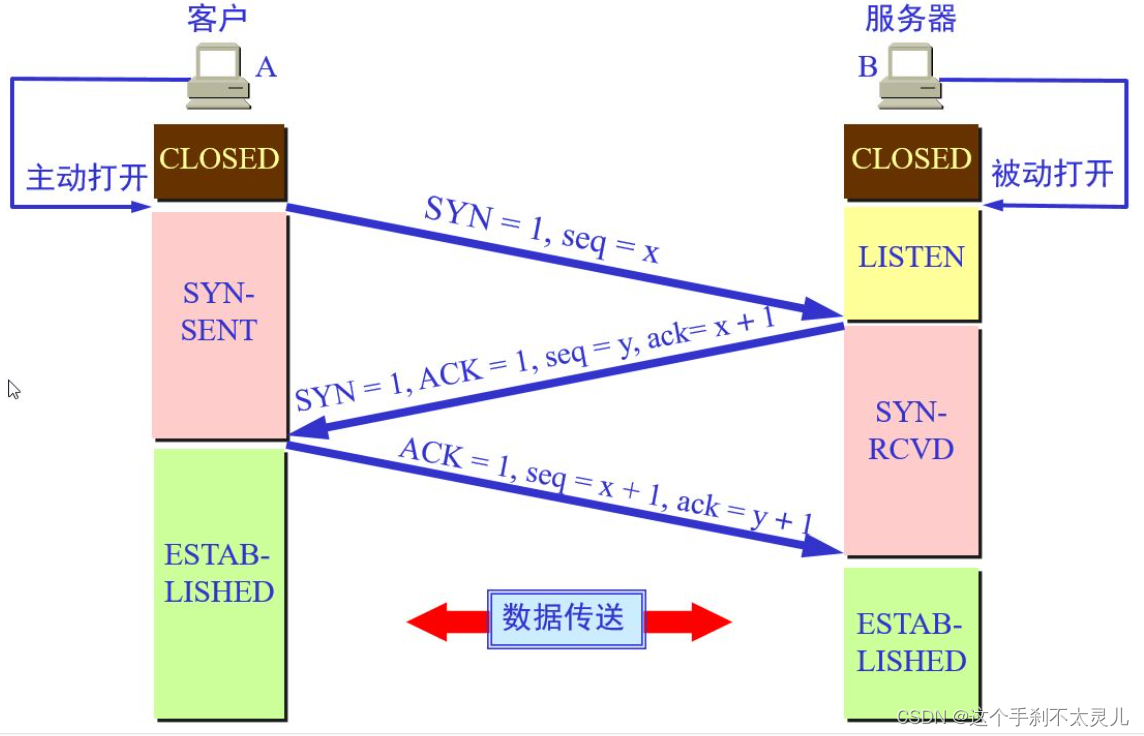

3.2 三次握手

三次握手体现的是tcp面向连接的特点

seq:"sequance"序列号；
ack:"acknowledge"确认号；
SYN:"synchronize"请求同步标志；；
ACK:"acknowledge"确认标志"；
FIN："Finally"结束标志。

• 三次握手封装的数据段里是否有源端口和目的端口？
  有。
  0~1023指派给数值端口号
  1024~40151是登记端口号
  49152~65535客户暂时使用的端口号
• 二次握手是否可以？
  不可以，如果第二次丢包的话
• 请你介绍一下三次握手的过程？

  • 版本1
    假设一个场景：客户端A，服务器B。A访问B，三次握手是建立在客户端和服务器之间的。web服务传输层采用的就是tcp封装格式，所以A封装数据的时候会封装序列号seq假设为x，同步位SYN=1，表示要和服务器建立连接。源端口浏览器随机产生，目的端口是80。

    B收到报文后解封装，ip地址是自己，端口80端口是开放的，所以回复，B封装的数据序列号seq假设为y ，确认号ack=x+1，同步位SYN确认位ACK=1。

    A收到数据后解封装，序列号为x+1，确认号ack=y+1,确认位ACK=1。给B回复，B收到后双方建立连接。

  • 版本2
    客户机A向服务器发送第一个包，SYN=1，seq=x，A处于SYN-SENT状态，B处于LISTEN状态。
    服务器B收到包，回复SYN=1，seq=y，ACK=1，ack=x+1,状态变为SYN-ECVD。
    客户机A收到包，回复ACK=1,ack=y+1,seq=x+1，状态变为ESTABLISH

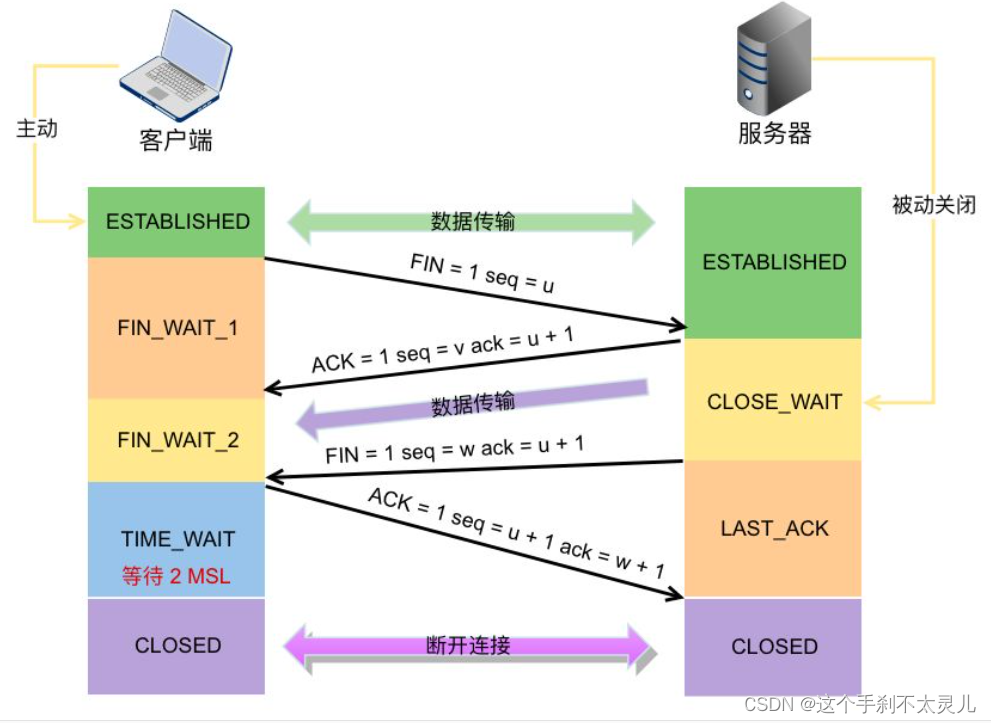

3.3 四次断开

• 为什么要等到2MSL？
  Maximum Segment Lifetime 报文段最大生存时间
  防止客户端最后发的确认包在网络上丢掉，服务器的重传计时器 会重传一次
• nginx服务器 time-wait比较多，是什么原因？
  说明nginx服务器主动大量的断开客户端的连接，访问的人特别多
  谁发起断开请求，time-wait状态就在哪边
  last-ack是出现在被断开的一方
• 如何尽量处理TIMEWAIT过多的情况?
  如何timewait等待的这段时间发挥更加大的作用，不然就白白的在等待，浪费了时间和资源
  编辑内核文件/etc/sysctl.conf，加入以下内容：
  net.ipv4.tcp_syncookies = 1 表示开启SYN Cookies。当出现SYN等待队列溢出时，启用cookies来处理，可防范少量SYN攻击，默认为0，表示关闭；
  net.ipv4.tcp_tw_reuse = 1 表示开启重用。允许将TIME-WAIT sockets重新用于新的TCP连接，默认为0，表示关闭；
  net.ipv4.tcp_tw_recycle = 1 表示开启TCP连接中TIME-WAIT sockets的快速回收，默认为0，表示关闭。
  net.ipv4.tcp_fin_timeout 修改系默认的 TIMEOUT 时间
  然后执行 /sbin/sysctl -p 让参数生效.
  /etc/sysctl.conf是一个允许改变正在运行中的Linux系统的接口，它包含一些TCP/IP堆栈和虚拟内存系统的高级选项，修改内核参数永久生效。
  简单来说，就是打开系统的TIMEWAIT重用和快速回收。

[root@sc ~]# sysctl -p  #查看内核参数
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_syncookies = 1

• /usr/local/sclilin99/conf/nginx.conf
  keepalive timeout 65 检测死连接 (NGINX服务，WEB业务 有超时的设置，服务器会主动断开连接；用户超时65s)
  用户点网页的x，客户端主动断开连接

3.4 TCP的差错控制

校验和——校验头部封装有没有被篡改，头部封装好后计算一个hash值
确认——不停地确认就代表前面的包都收到了，没有确认就得重传

受损伤的数据段
丢失的数据段
重复的数据段
失序的数据段
确认的丢失

超时——超时就重传，背后是各种各样的计时器

3、netstat 相关命令

yum install net-tools -y

[root@hejin ~]# netstat # 查看本机开放了哪些端口
Active Internet connections (w/o servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State
tcp        0      0 iZ2ze638kahuxrtmbhk:ssh 175.8.224.44:63648      ESTABLISHED
tcp        0    240 iZ2ze638kahuxrtmbhk:ssh 175.8.224.44:63647      ESTABLISHED
tcp        0      0 iZ2ze638kahuxrtmb:41916 100.100.18.120:https    TIME_WAIT
tcp        0      0 iZ2ze638kahuxrtmb:53236 100.100.30.25:http      ESTABLISHED
udp        0      0 iZ2ze638kahuxrtm:bootpc _gateway:bootps         ESTABLISHED

选项含义
-a all
-n number 以数字的形式显示
-p program 程序的名字
[–listening|-l]
[–tcp|-t]
[–udp|-u]
/etc/services 记录哪些服务使用哪些端口 --》熟知的端口和登记的端口

每个字段含义
Proto 表示采用的协议是tcp还是udp
Recv-Q 接收队列

Established: The count of bytes not copied by the user program connected to this socket.
内核空间里的socket队列里还有多少数据没有被用户空间里的进程复制（取）走
说明应用程序非常忙，处理不过来了

Send-Q 发送队列

Established: The count of bytes not acknowledged by the remote host.
还有多少字节的数据没有被远程主机确认–》发送出去的数据包还没有收到确认

Local Address 本地的ip地址（包含端口）
Foreign Address 外面连进来的ip地址（包含端口）
State 目前的连接状态
PID/Program name 访问的进程/具体的进程名

socket 套接字： ip+port 192.168.0.1:80 -->一个程序占用一个ip地址的一个端口号
访问这个套接字就是访问一个程序

套接字：一个程序占用一个ip地址的以eg端口号

常用选项

nc 命令

扫描嗅探其他的机器开放了哪个端口
-v 显示执行指令过程
-w <超时秒数> 设置等待连线的时间
-u 表示使用UDP协议
-z 使用0输入/输出模式，只在扫描通信端口时使用

[root@slave-mysql ~]# nc -z 192.168.0.1 80 # 只查看指定进程是否处于listen状态
Connection to 192.168.0.1 80 port [tcp/http] succeeded!
[root@slave-mysql ~]# echo $?
0
[root@slave-mysql ~]# nc -z 192.168.0.1 8080
^C
[root@slave-mysql ~]# nc -w 1 -z 192.168.0.1 8080 # 指定超时时间
[root@slave-mysql ~]# echo $?
1

# 扫描指定ip 8080端口
nc -v -w 10 -z 192.168.0.100 8080
# 扫描指定ip 指定范围端口
nc -v -w 2 -z 192.168.0.100 20-25
# 扫描1到65535的端口范围，只输出打开的端口（去掉-v参数即可）
nc -w 1 -z 192.168.0.100 1-65535

批量检测服务器指定端口开放情况

#!/bin/bash
#检测服务器端口是否开放，成功会返回0值显示ok，失败会返回1值显示fail
# ip-ports.txt 里面每行是ip 端口号
cat /scripts/ip-ports.txt | while read line
do
  nc -w 10 -z $line > /dev/null 2>&1
  if [ $? -eq 0 ]
  then
    echo $line:ok
  else
    echo $line:fail
  fi
done

执行结果：

# chmod a+x  /scripts/ncports.sh
# /scripts/ncports.sh
192.168.0.100 80：ok
192.168.0.100 8081：ok
192.168.1.100 21：fail

nmap

探测一个机器或者整个局域网里机器开放了哪些端口
yum install nmap -y

[root@hejin ~]# nmap 172.17.190.104
Starting Nmap 7.70 ( https://nmap.org ) at 2022-01-11 11:56 CST
Nmap scan report for iZ2ze638kahuxrtmbhk100Z (172.17.190.104)
Host is up (0.0000030s latency).
Not shown: 998 closed ports
PORT   STATE SERVICE
22/tcp open  ssh
80/tcp open  http

lsof 本机的哪个端口被哪个进程占用

查看哪个端口被哪个进程占用
-i 指定端口
-p
lsof -p 64138 查看哪个进程打开了哪些文件
lsof /root/ 或者是哪个文件夹被哪个进程打开

查看哪个进程在哪个cpu里面run ——top 按f 跳到P按空格，按q退出

nethogs

查看哪些进程在对外通信、消耗了多少流量
yum provides nethogs
yum install epel-release 安装第三方源

iftop

查看你的机器和那台机器之间的流量

dstat

查看网络流量，用python写的一个系统性能监控工具。

[root@sc ~]# dstat  -am -N ens33,ens37  查看指定网卡的带宽
root@sc ~]# dstat --help 查看帮忙手册

glances

直接敲glances命令，信息量很大

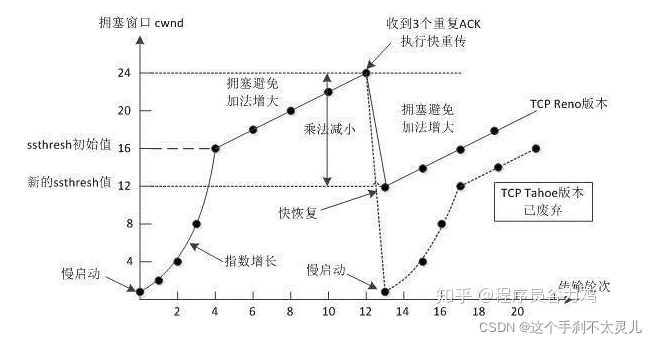

4、拥塞控制

crowd window 拥塞窗口:指导滑动窗口

拥塞控制主要是四个算法：
1）慢启动;
2）拥塞避免;
3）拥塞发生（快重传）
4）快速恢复

5、计时器

体现 可靠性

重传计时器 --> 重新发送一次数据，确保数据可以收到

坚持计时器 --> 每隔一段时间发探测数据包，为了防止零窗口死锁

保活计时器 --> 防止两个TCP之间的连接长时间的空闲

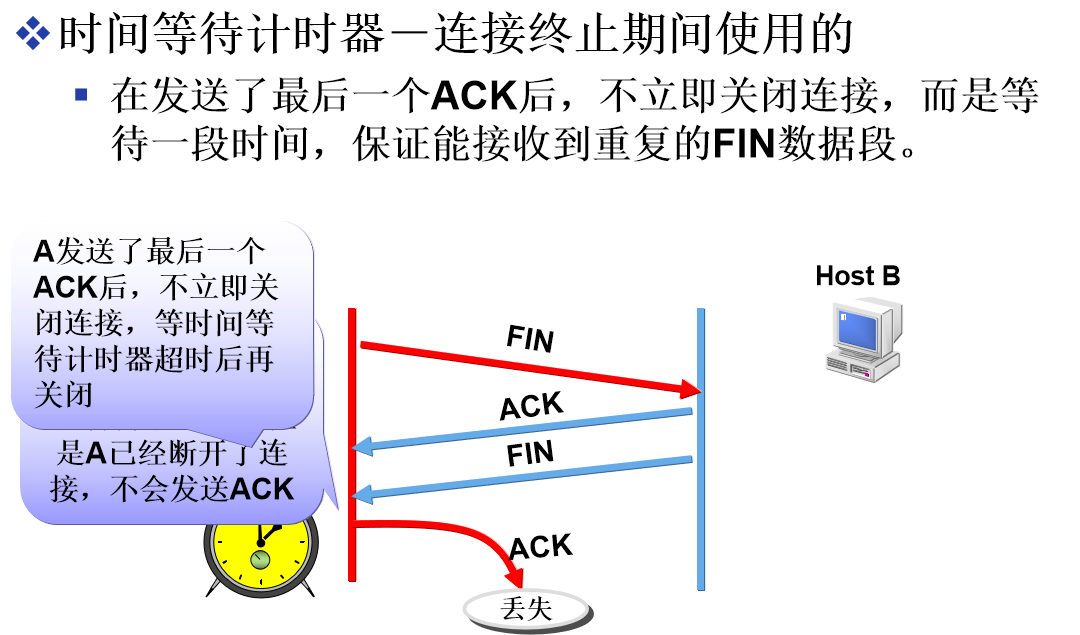

时间等待计时器 --> 连接终止期间使用的在发送了最后一个ACK后，不立即关闭连接，而是等待一段时间（2MSL），保证能接收到重复的FIN数据段。

6、UDP协议

用户数据报协议（User Datagram Protocol）
udp特点：无连接，不可靠，手续少，传输效率高（类似：发短信）

QQ服务器：端口8000，UDP协议

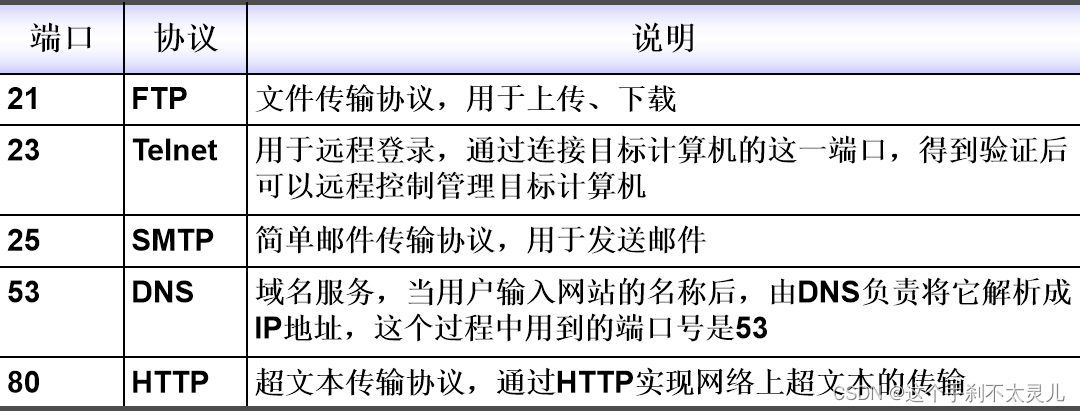

7、经典端口号

tcp的应用：
telnet 23 远程控制的，明文传输，不安全
ssh 22
http 80
mysql 3306
ftp 21
dns 53 dns的主从服务器之间的数据传输
SMTP 25 发送邮件
pop3 110 收取邮件的

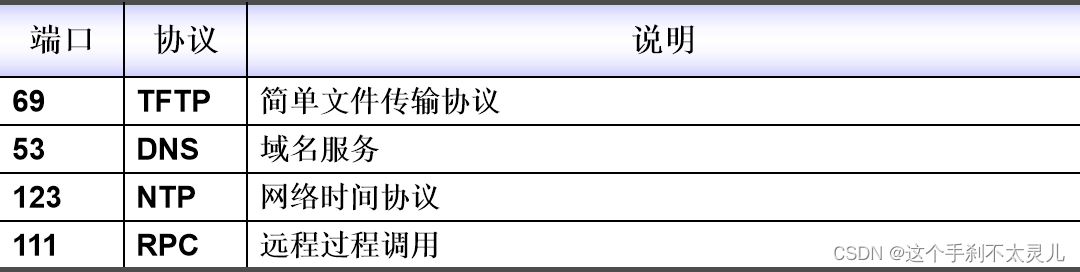

UDP的经典应用层的协议

QQ 8000
dns 53 --》域名解析
dhcp 67
ntp 网络时间协议 123

8、内核参数调优

timewait_reuse
路由功能打开

[root@slave-mysql ~]# sysctl -p # 查看内核参数
net.ipv4.ip_forward = 1
net.ipv4.tcp_tw_reuse = 1
vm.swappiness = 0  尽量使用物理内存，当物理内存使用完了，再使用交换分区

#arp协议的调优
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_announce = 2
参考资料：https://www.cnblogs.com/chia/p/7799071.html

对网络接口上本地IP地址发出的ARP报文作出相应级别的限制。

0：本机所有IP地址都向任何一个接口通告ARP报文。
1：尽量仅向该网卡回应与该网段匹配的ARP报文。
2：只向该网卡回应与该网段匹配的ARP报文。

tcp的三次握手和四次断开的调优
net.ipv4.tcp_max_tw_buckets = 5000
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_max_syn_backlog = 1024
net.ipv4.tcp_synack_retries = 2
net.ipv4.tcp_slow_start_after_idle = 0

9、常见面试题

【问题1】为什么连接的时候是三次握手，关闭的时候却是四次握手？

答：因为当Server端收到Client端的SYN连接请求报文后，可以直接发送SYN+ACK报文。其中ACK报文是用来应答的，SYN报文是用来同步的。但是关闭连接时，当Server端收到FIN报文时，很可能并不会立即关闭SOCKET，所以只能先回复一个ACK报文，告诉Client端，“你发的FIN报文我收到了”。只有等到我Server端所有的报文都发送完了，我才能发送FIN报文，因此不能一起发送。故需要四步握手。

【问题2】为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？

答：虽然按道理，四个报文都发送完毕，我们可以直接进入CLOSE状态了，但是我们必须假象网络是不可靠的，有可以最后一个ACK丢失。所以TIME_WAIT状态就是用来重发可能丢失的ACK报文。在Client发送出最后的ACK回复，但该ACK可能丢失。Server如果没有收到ACK，将不断重复发送FIN片段。所以Client不能立即关闭，它必须确认Server接收到了该ACK。Client会在发送出ACK之后进入到TIME_WAIT状态。Client会设置一个计时器，等待2MSL的时间。如果在该时间内再次收到FIN，那么Client会重发ACK并再次等待2MSL。所谓的2MSL是两倍的MSL(Maximum Segment Lifetime)。MSL指一个片段在网络中最大的存活时间，2MSL就是一个发送和一个回复所需的最大时间。如果直到2MSL，Client都没有再次收到FIN，那么Client推断ACK已经被成功接收，则结束TCP连接。

【问题3】为什么不能用两次握手进行连接？

答：3次握手完成两个重要的功能，既要双方做好发送数据的准备工作(双方都知道彼此已准备好)，也要允许双方就初始序列号进行协商，这个序列号在握手过程中被发送和确认。

现在把三次握手改成仅需要两次握手，死锁是可能发生的。作为例子，考虑计算机S和C之间的通信，假定C给S发送一个连接请求分组，S收到了这个分组，并发 送了确认应答分组。按照两次握手的协定，S认为连接已经成功地建立了，可以开始发送数据分组。可是，C在S的应答分组在传输中被丢失的情况下，将不知道S 是否已准备好，不知道S建立什么样的序列号，C甚至怀疑S是否收到自己的连接请求分组。在这种情况下，C认为连接还未建立成功，将忽略S发来的任何数据分 组，只等待连接确认应答分组。而S在发出的分组超时后，重复发送同样的分组。这样就形成了死锁。

【问题4】如果已经建立了连接，但是客户端突然出现故障了怎么办？

TCP还设有一个保活计时器，显然，客户端如果出现故障，服务器不能一直等下去，白白浪费资源。服务器每收到一次客户端的请求后都会重新复位这个计时器，时间通常是设置为2小时，若两小时还没有收到客户端的任何数据，服务器就会发送一个探测报文段，以后每隔75秒钟发送一次。若一连发送10个探测报文仍然没反应，服务器就认为客户端出了故障，接着就关闭连接。
