ADS在传输层上使用的是TCP协议，同样在数据通讯时需要TCP的三次握手。
1．数据包格式
| 数据包 | 大小 | 描述 |
|---|---|---|
| AMS/TCP Header | 6 bytes | 包含了ADS Data的长度。 |
| AMS Header | 32 bytes | 此处包含了通讯的发送方和接收方地址，以及ADS错误代码、ADS命令代码和其他一些信息 |
| ADS Data | N bytes | 此处包含了一个ADS命令的参数。参数的数据结构由ADS命令所决定，一些ADS品令也可以没有附加的数据。 |

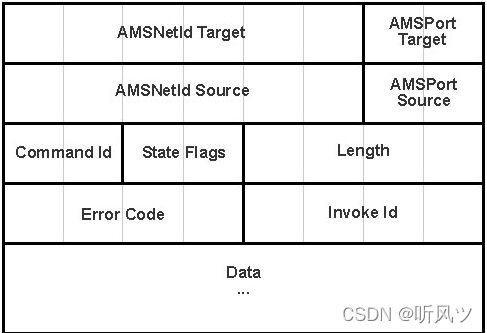

2．AMS Header主体包格式

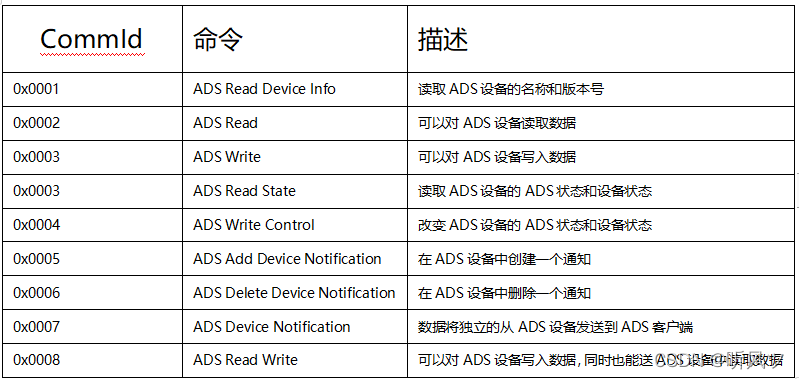

3．ADS基本CommID命令

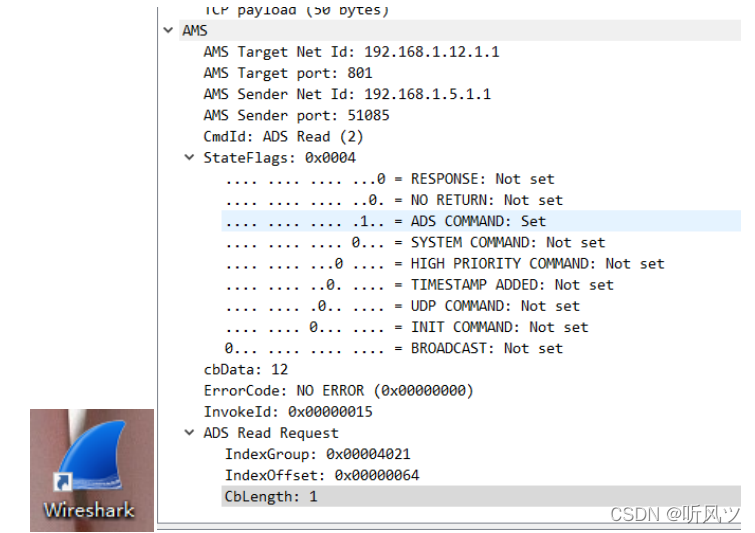

4．捕包工具
5．发送字节包格式解析
---------------------------------AMS报文解析-------------------------------------------------
AMS/TCP Header （头信息 ）6 byte
- AMS消息的命令号 2byte
- 后面整个包的长度 4byte
AMS Header（信息主体 ）6 byte
- AMS Target Net Id（目标IP） 8bytes
- AMS Target Por（目标端口） 8bytes
- AMS Sender Net Id（发送IP） 8bytes
- AMS Sender Port（发送端口） 8bytes
- CommId (命令ID) 2bytes
- StateFlags(状态标志) 2bytes
- Data Legth（AMS Data数据长度） 4bytes
- ErrorCode（错误代码） 4bytes
- InvokeId（调用 ID） 4bytes
ADS Data（数据 ）N byte
- IndexGroup（寄存器读取类型） 4bytes
- IndexOffset（地址偏移量） 4bytes
- ReadLength（读取长度）
- Data（写入数据Data）
