0.前言
经过上次的实验，比赛小组组长给我下了新的任务：设法模拟下位机向上位机发送图片比特流，并接收再展示在web前端。
经过确认，下位机是将图片以像素点的RGB值传输，依次传输图片的长宽、左上角到右下角每个像素点的像素值，即每个字节都是像素点的颜色值，而非诸如png、jpg等图片编码。目前组长要求我只要能传出灰度图即可，因此我后面的处理部分都是基于灰度图的。传彩色图片的道理是类似的。
1.图片编码
本次实验的重点在于如何接收client传来的比特流并进行处理在放到前端，因此数据格式不是重点，但为了后续讲解方便，这里还是给出本次实验图片的格式：
（这很像计算机网络中的数据链路层的字节计数法，不是嘛？）
其中，width字段占有1或2字节，表示图片宽度，height占有1或2字节，表示图片长度，pixels为像素位，由于本次实验是灰度图，因此只需要一个通道，也可以改成3个通道。
接收数据的时候，通过前两个字段就可以确认图片的样子，以及有多少个像素值了，因为传的时候往往不是一次只传同一个图片，可能是视频的多个帧传过来，因此需要划清每张图片的边界。
本实验中，width、height字段的长度取为1字节
2.图片传输方式
按照上面格式，我将3张255*255的灰度图以二进制编码的形式保存下来，得到了3个文件

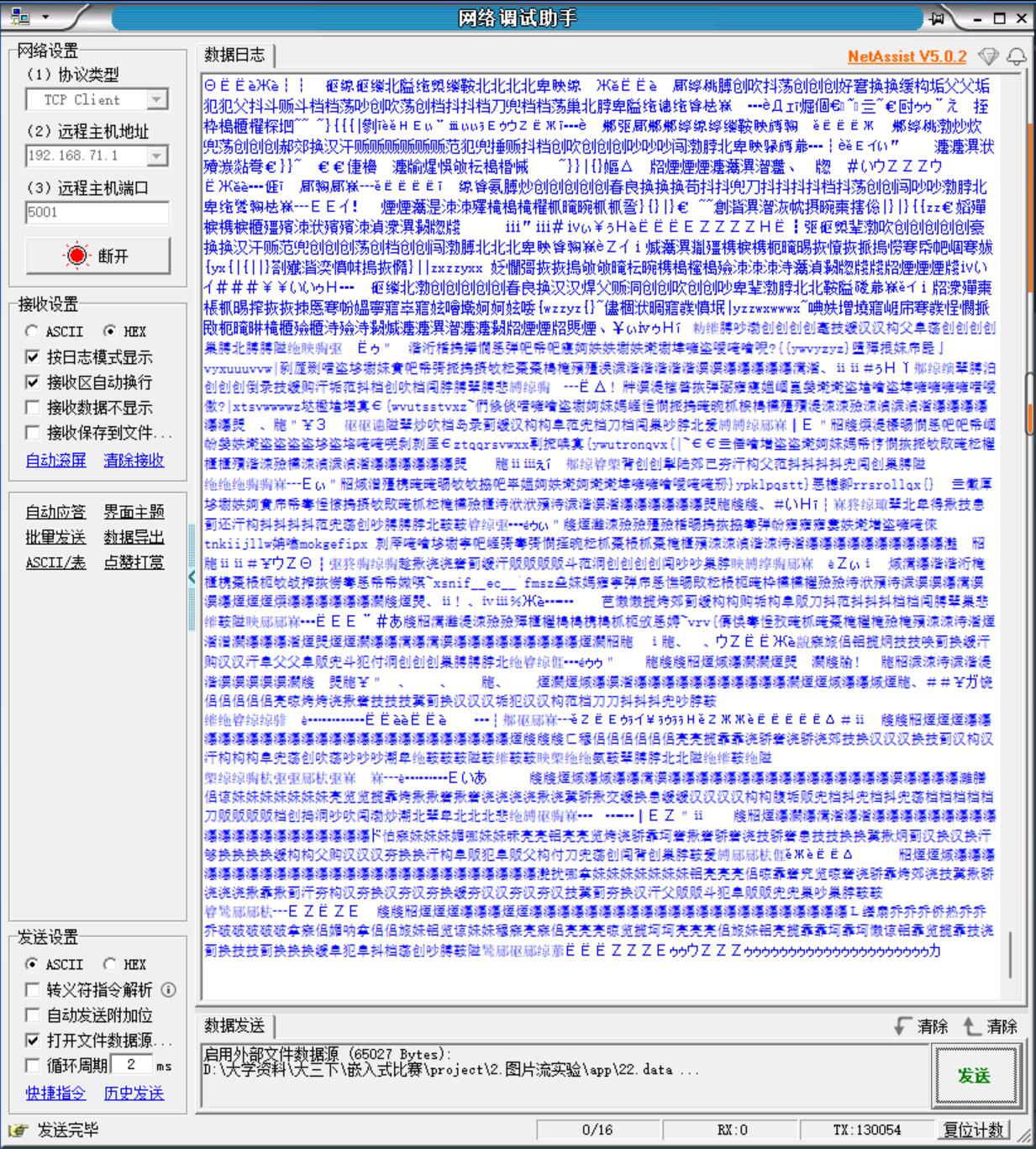

之后会用网络调试助手选择一个文件并发送
3.图片接收及编码处理
首先是图片的接收部分，由于TCP server每次最多只能接收1024B的数据（这应该与数据链路层的MTU最大为1500B有关，但我也不清楚为什么是1024B），因此我们需要将接收的数据的数据缓存下来，待一帧图片接收完毕后，进行处理并保存，以供web server使用。
由于TCP server和web server是两个线程，因此存在着互斥问题，这里使用信号量进行控制，如果你对信号量不熟悉，你可以百度搜索信号量进行学习，这里不再展示。
另外说一下为什么不再使用post请求向web server发送图片编码，是因为图片编码是二进制比特流，貌似很难编码到json中，也没法转变成字符串，因此这里只能用线程间共享变量实现。
代码如下，稍显臃肿，这也是后续可以改进的地方
class DataBuffer:
def __init__(self):
self.tempdata=bytes(0)
self.pic=bytes(0)
#控制读取互斥
self.mutex=threading.Semaphore(1)
#通知可以取
self.pic_mutex=threading.Semaphore(1)
#最大量
self.max_size=0x7fffffff
def insert_data(self,data:bytes):
self.mutex.acquire()
# if(len(self.tempdata)==0):
# self.max_size=int(data[0])*int(data[1])+2
self.tempdata+=data
#图片再大其大小也不会超过0x7fffffff
if(self.max_size>=0x7fffffff):
self.max_size=int(self.tempdata[0])*int(self.tempdata[1])+2
if(len(self.tempdata)>=self.max_size):
next_length=len(self.tempdata)-self.max_size
self.pic_mutex.acquire()
width,height,self.pic=hex_to_jpgstream(self.tempdata)
if(next_length>0):
self.tempdata=data[-next_length:]
#self.max_size=int(self.tempdata[0])*int(self.tempdata[1])+2
else:
self.tempdata=bytes(0)
self.max_size=0x7fffffff
self.pic_mutex.release()
self.mutex.release()
def get_data(self):
self.pic_mutex.acquire()
pic=self.pic
self.pic_mutex.release()
return pic
def clearbuffer(self):
self.max_size=0x7fffffff
self.tempdata=bytes(0)
Buffer=DataBuffer()
class MyHandler(socketserver.BaseRequestHandler):
def handle(self):
global Buffer
while True:
data=self.request.recv(8192)
if not data:
break
else:
Buffer.insert_data(data)
大致过程是：
- 每次接收1024个字节的数据，存入缓存变量tempdata中
- 判断是否完成接受完一个图片（通过接收数据量和图片尺寸进行比对，图片尺寸由图片格式段求出）
- 若接收完，进行处理后保存在变量pic中，同时修改tempdata为下一个图片的数据部分，并重新计算图片尺寸。
- web server取图片的时候，取得是pic而非tempdata
以下是图片处理部分，主要是将图片编码转换成jpg格式以便在前端展示
def hex_to_jpgstream(hexstream:bytes):
#hex -> np.array
#bytes[0]:width bytes[1]:height
width,height=int(hexstream[0]),int(hexstream[1])
img=[int(hexstream[i]) for i in range(2,len(hexstream))]
img=np.array(img).reshape((width,height))
#np.array->jpg stream
img=cv2.imencode(".jpg",img)[1]
img=img.tobytes()
#jpg stream => base64
# b64stream=base64.b64encode(img)
return width,height,img
4.图片流展示在前端
图片展示在前端的处理与普通的后端传参的方式不同，本来考虑再使用Ajax轮询的方式更新，但后来考虑这样的负担太大了，因此改为使用Response相应返回。
这里涉及到了yield语法，大概就是生成了一个生成器，可以不断的返回一些数据，这也是视频流传输的一种方法
from flask import *
from MyServer import Buffer
app1=Flask(__name__)
data=None
@app1.route("/",methods=["GET","POST"])
def index_page():
return render_template("index0.html")
def gen():
while True:
pic=Buffer.get_data()
yield (b'--frame\r\n'
b'Content-Type: image/jpeg\r\n\r\n' + pic + b'\r\n')
@app1.route("/video_feed")
def video_feed():
return Response(gen(),mimetype="multipart/x-mixed-replace; boundary=frame")
前端部分
<!DOCTYPE html>
<html>
<head>
</head>
<body>
<img id="camera" src="{{url_for('video_feed')}}">
</body>
</html>
最后是启动模块，启动TCP server和Web server
from flask import *
import threading
import socketserver
import time
from app_views import *
from MyServer import *
def start_TCP(host,port):
myserver=socketserver.ThreadingTCPServer((host,port),MyHandler)
myserver.serve_forever()
def start_flask(host,port):
app1.run(host=host,port=port)
def main():
th1=threading.Thread(target=start_flask,args=("192.168.71.1",5000))
th2=threading.Thread(target=start_TCP,args=("192.168.71.1",5001))
th1.start()
th2.start()
if __name__=="__main__":
main()
5.验收
启动web服务器和TCP服务器
在网络调试助手中发送数据

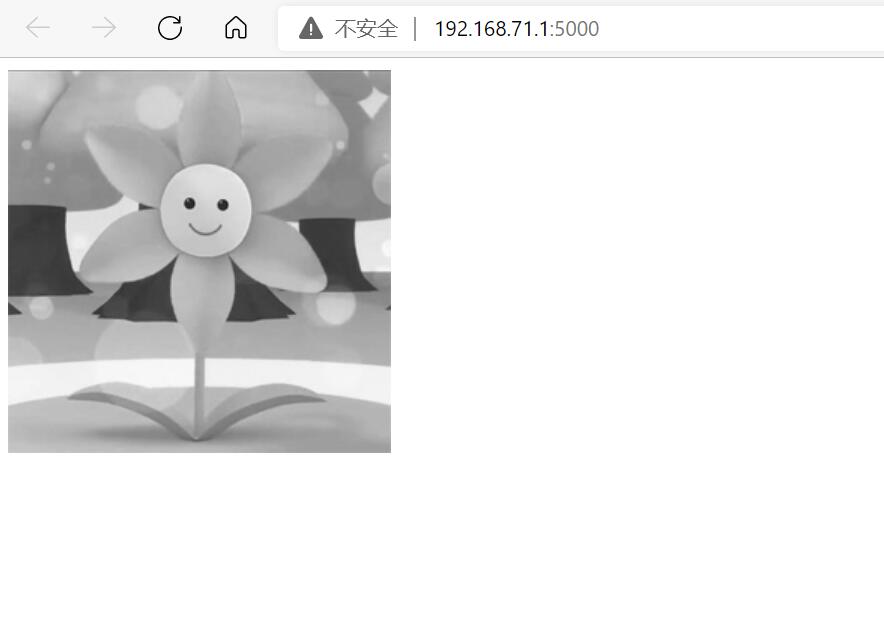

输入web服务器地址，发现图片展示成功
证明实验成功
6.思考
- 此方法是否能正确的应用到视频中？事实上在下一个实验中我将进行尝试
- 有没有更好的方法使TCP server和web server共享数据？有机会可以尝试其他的方式
最后，感谢观看！
