[网络协议]【编程实践/嵌入式比赛】嵌入式比赛学习记录（三）：基于TCP的视频流传输

0.前言

经过前面的实验，队长要求我使用opencv的camera作为摄像头来实现真正的视频流传输，因此本次实验我将讲述如何实现一个视频流的传输

附之前文章的链接：

【编程实践/嵌入式比赛】嵌入式比赛学习记录（一）：TCP服务器和web界面的建立
 【编程实践/嵌入式比赛】嵌入式比赛学习记录（二）：基于TCP的图片流传输

1.视频流传输思想

我们提到视频，一般会想到帧的概念。从不严谨的角度来看，帧率就是指视频每秒刷新多少次。如果视频帧率是30，那么就是指1秒视频刷新30次。

因此我们可以将摄像头的视频截获下来，这样就是一张图片。通过刷新这样一张图片便可以视频流的形式展现。事实上很多网络IP摄像头就是通过传视频截获的帧来展示在前端的。

因此对于客户端（摄像头）而言，关键在于如何把视频帧进行编码传出去。而对于服务器端而言，则在于如何进行视频帧的解码。

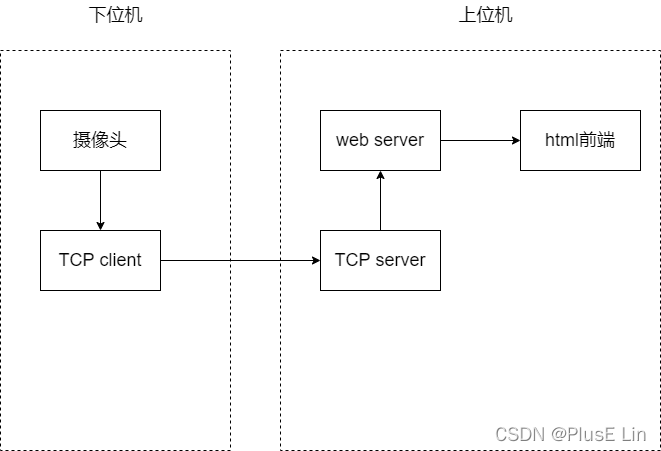

大致的传输流程如下：
在这里插入图片描述
其中下位机部分暂且用一个单独进程来实现，摄像头使用opencv的camera，TCP client使用python socket实现。

2.摄像头部分

摄像头部分就是如之前所说，使用opencv来调用电脑的摄像头，模拟下位机的摄像头

另：貌似opencv的摄像头窗口大小只能选择预设的几个值，如果必须要自定义大小只能自己手动修改大小。

import cv2
#自定义模块
from MyClient import *
from MyImage import *

#TCP client，自己实现的类
client=TCPClient("192.168.71.1",5001)

def StartCamera():
    cap=cv2.VideoCapture(0,cv2.CAP_DSHOW)
    if not cap.isOpened():
        print("Camera error!")
        return
    fps=15
    #设置为640*480，帧率为15
    cap.set(3,height)
    cap.set(4,width)
    cap.set(cv2.CAP_PROP_FPS,fps)
    while 1:
        #截取帧
        ret,frame=cap.read()
        if not ret:
            print("Get frame error")
            break
        #print(frame.shape)
        #type:numpy.ndarray
        #shape(480,640,3)
        #翻转
        frame=cv2.flip(frame,180)

        '''调用TCP client的接口传输'''
        '''image_encode是图片编码'''
        client.send_data(image_encode(frame))

        time.sleep(0.05)

if __name__=="__main__":
    StartCamera()

3.图片编码格式

本实验中，由于打算传输彩色图片，因此对于传输图片流的格式进行了修改，如下：
在这里插入图片描述
相较于上一次实验，多了个通道值，是因为opencv截取的图片帧是RGB通道的值，因此需要指明第三个维度，即通道数量，一般为3。

前两个分别是图片的宽度和高度，因为实际上我们图片的尺寸可能大于255*255，且为了方便处理，我们将图片的尺寸值放大到2字节，也就是最大可以允许图片的长宽为65535，这绝对够用

处理部分的代码如下

height=480
width=640
channel=3
def image_decode(hexstream:bytes):
    #hex -> np.array
    #bytes[0:1]:width bytes[2:3]:height bytes[4]:channel
    #width,height=int(hexstream[0]),int(hexstream[1])


    # width=int.from_bytes(hexstream[0:2],byteorder="big")
    # height=int.from_bytes(hexstream[2:4],byteorder="big")
    # channel=int(hexstream[4])


    img=list(hexstream[5:width*height*channel+5])
    img=np.array(img).reshape((height,width,channel))

    #np.array->jpg stream
    img=cv2.imencode(".jpg",img)[1]
    img=img.tobytes()
    #jpg stream => base64
    # b64stream=base64.b64encode(img)
    return img

def image_encode(img:np.ndarray):
    height,width,channel=img.shape
    stream=bytes(0)
    stream+=width.to_bytes(2,byteorder="big")
    stream+=height.to_bytes(2,byteorder="big")
    stream+=channel.to_bytes(1,byteorder="big")

    array=img.flatten().tolist()
    stream+=bytes(array)
    return stream

4.TCP client部分

为了模拟下位机发送数据，client不可少，这里同样用socket实现。
稍作封装，便于其他模块调用

class TCPClient:
    def __init__(self,host:str,port:int):
        self.client=socket.socket()
        self.client.connect((host,port))

    def send_data(self,data:bytes):
        self.client.sendall(data)

    def close(self):
        self.client.close()

5.TCP server部分

实现与之前差不多，这里不再修改

import threading
import socketserver
from MyImage import *

class DataBuffer:
    def __init__(self,max_size):
        self.tempdata=bytes(0)
        self.pic=bytes(0)
        #控制读写互斥
        self.mutex=threading.Semaphore(1)
        #通知可以取
        self.pic_mutex=threading.Semaphore(1)
        #最大量
        self.max_size=max_size

    def insert_data(self,data:bytes):
        self.mutex.acquire()
        self.tempdata+=data
        if(len(self.tempdata)>=self.max_size):
            next_length=len(self.tempdata)-self.max_size
            self.pic_mutex.acquire()
            self.pic=image_decode(self.tempdata)
            self.pic_mutex.release()
            if(next_length>0):
                self.tempdata=data[-next_length:]
            else:
                self.tempdata=bytes(0)
        self.mutex.release()

    def get_data(self):
        self.pic_mutex.acquire()
        pic=self.pic
        self.pic_mutex.release()
        return pic

    def clearbuffer(self):
        self.tempdata=bytes(0)

#width=640 height=480 channel=3
Buffer=DataBuffer(max_size=width*height*channel+5)

class MyHandler(socketserver.BaseRequestHandler):
    def handle(self):
        global Buffer
        while True:
            data=self.request.recv(8192)
            if not data:
                break
            else:
                Buffer.insert_data(data)

6.web server部分

也是与之前差不多

from flask import *
from MyServer import Buffer

app1=Flask(__name__)

@app1.route("/",methods=["GET","POST"])
def index_page():
    return render_template("index0.html")

def gen():
    while True:
        pic=Buffer.get_data()
        yield (b'--frame\r\n'
        b'Content-Type: image/jpeg\r\n\r\n' + pic + b'\r\n')

@app1.route("/video_feed")
def video_feed():
    return Response(gen(),mimetype="multipart/x-mixed-replace; boundary=frame")

前端部分：

<!DOCTYPE html>
<html>
    <head>

    </head>
    <body>
        <img id="camera" src="{{url_for('video_feed')}}">
    </body>
</html>

7.验收

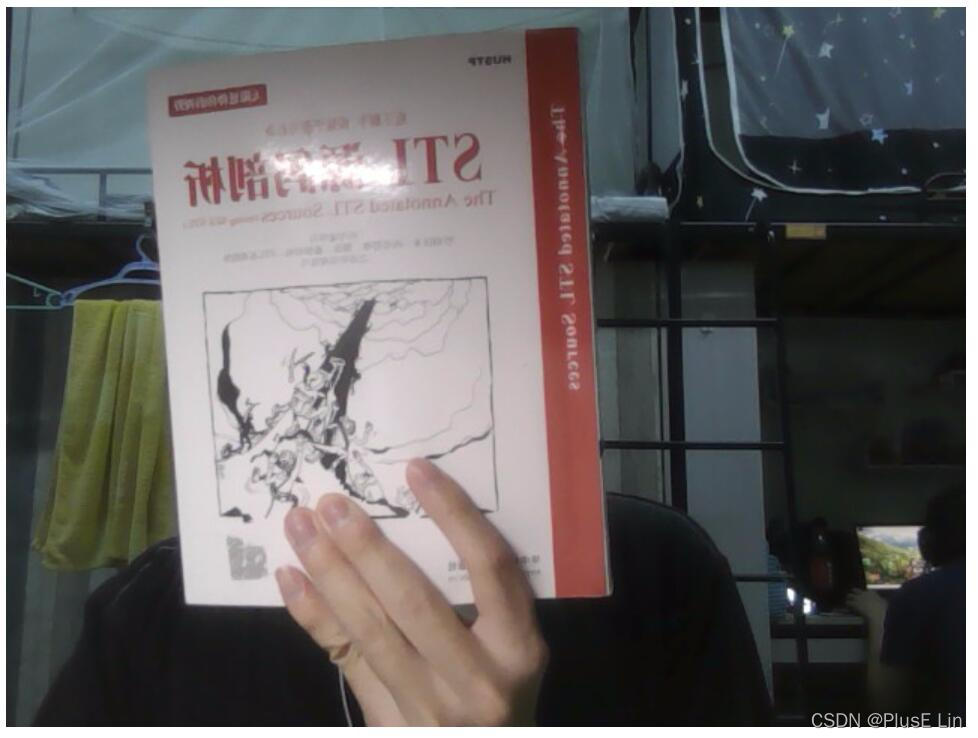

启动摄像头部分和server部分，效果如下：
在这里插入图片描述
这里其实是开启了图片翻转，如果各位不喜欢这样也可以去掉摄像头中的cv2.flip一行

8.思考

帧率超过30的时候，如果不加sleep就会出现明显的卡顿，如何解决？
目前我感觉是传输的图片帧太大，一帧就有将近90KB，感觉可以把截取到的图片缩小一下再传，前端用img标签放大一下
如果前端打算用vue等框架，有没有办法将视频流传过去？
因为目前是用了Flask框架下的Response来实现视频流的传输，不知道如果使用了特定的前端框架是否需要做出修改，看后续的需求吧

最后，感谢你的观看！
