4、MPLS转发的实现
LDP通过发送标签请求和标签映射消息，在LDP对等体之间通告FEC和标签的绑定关系，从而建立一条LSP，才能进行报文转发。用户１访问用户２建立一条当报文进入MPLS网络时，就可以进行MPLS转发。报文进行MPLS转发的过程分为三个不同的阶段：
(1)、标签压入，也称为Push，是报文从非MPLS网络进入MPLS网络，在PE标签边界路由器上标签操作方式；
(2)、标签交换，也称为SWAP，报文在MPLS网络内部所有LSR标签交换路由器上，都按照这个阶段的操作方式；
(3)、标签弹出，也称为POP。这个阶段是报文最终离开MPLS网络需要的操作。
4.1、标签压入PUSH
MPLS标签已分发完成，建立了一条LSP，其目的地址为22.1.1.1/24。
标签压入PUSH：数据包从IP网进入MPLS网络，压入一个或者多个标签。

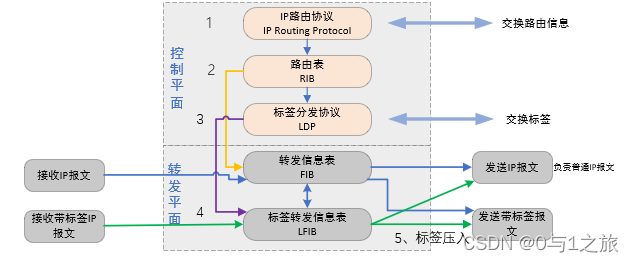

先从控制平面(控制平面进行LSR之间的路由信息和标签信息的交换)：用户1访问用户2，报文从用户1终端设备进入到R1标签边界设备PE，此时的报文是一个普通的IP包，PE路由器按照IP转发流程，查询IP路由表，匹配22.1.1.0/24网段的路由表项，并发现对应路由表项有与之关联的标签转发表，然后PE路由器对该报文启动MPLS转发。

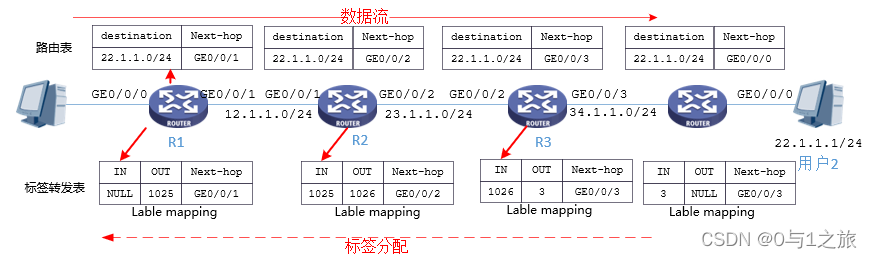

在转发平面，数据的转发过程。包括标签的六种动作(Push、SWAP 、POP、untag、aggregate、recursive)等。PE路由器对该报文启动MPLS转发，就是对这个IP报文加上一个MPLS头，MPLS头内的出标签值就是OUT标签转发表项的出标签值"1025"，这个过程称为压标签操作，这样原IP报文转变为MPLS报文，PE路由器GE0/0/1接口发送该MPLS报文。
4.2、标签交换SWAP
标签交换SWAP：将标签置换为另一个或多个标签。只能为一对一或一对多置换。

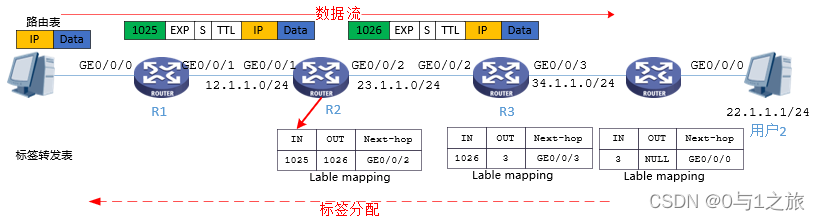

MPLS报文进入R2 LSR的入接口，对于MPLS报文就无需再查询路由表，检查IP头，而是查询标签转发表，匹配入标签值为"1025"的表项，找到该表项后将MPLS报文头部所携带的出标签值转成下游LSR分配的标签，将"1025"的标签值转换为"1026"的标签值，从下一跳端口GE0/0/2发送出去。
MPLS标签转发表
| IN interface | IN label | FEC | OUT interface | OUT label |
|---|---|---|---|---|
| GE0/0/1 | 1025 | 22.1.1.0/24 | GE0/0/2 | 1026 |
MPLS标签转发表中只会有唯一的一个标签转发表项，R2 LSR其入标签值1025与接收到的MPLS报文所携带的标签值相同。所以在MPLS转发中只需一次查询表就能完成对该报文的转发，比较IP转发多次查询路由表达到最大匹配的转发方式，效率高很多。
4.３、标签弹出POP
POP：标签的跳出，一次跳出一个标签。

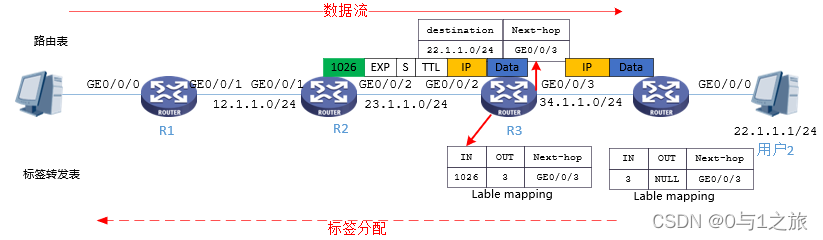

MPLS报文进入R3 LSR的入接口，查询标签转发表，匹配入标签值为"1026"的表项，，找到该表项后将MPLS报文头部所携带的出标签值转成下游LSR分配的标签，这里的出标签值是"3"，“3"为隐式空标签，用于倒数第二跳弹出。LSR设备先查LFIB(标签转发表)，查询标签转发表中标签值是"3"的表项，对应的出标签值是"NULL”，这表示此LSR的下一跳为FEC的最下游设备。再查LIB(标签信息数据库)后去掉标签，将直接将MPLS报文中的MPLS报头除去后。按照标签转发表对应的出接口将报文发出。
隐式空(3)：该行为使得上游路由器执行pop动作。在一条LSP的终点使用隐式空标签的行为成为PHP（倒数第二跳弹出）主要是为了避免多次查表；在倒数第二跳就不再打标签，直接发给最后一个路由器，省得它再去查两次表；最后一个路由器会发一个值为3（保留）的标签给自已的邻居.这个倒数第二跳是一个绝对的概念；实际上PHP就是路由器对自已的直连路由，会向自已的邻居发送一个POP标签。隐式空还用在标签栈中多个标签的报文中，这样向出站LSR传递的标签报文的标签数量就会少一个，这样出站LSR就不会执行两个标签的查找了。隐式空永远不会出现在MPLS报文的标签栈中。
显式空(0)：隐式空跳出了顶层标签，但是标签可能有用于QOS(优先级)的EXP位。显示空用来解决这个问题，这样出站LSR向倒数第二跳通告显式空标签，出站LSR就会收到带有0标签的包。LSR不能通过在LFIB中查找标签0来转发这样的报文，因为这个值可以分配给很多FEC，LSR只是去除0标签，进行另外的查找，但是这样就可以获取EXP信息。最下游路由器收到不带标签值的报文，这样不用执行两次查表。
MPLS转发的最后阶段是标签弹出，这个阶段是MPLS报文通过PE边界路由器转换为IP包，当MPLS报文到达PE边界路由器R3时，查询标签转发表中标签值是"3"的表项，对应的出标签值是"NULL"，这表示此LSR为FEC的倒数第二跳设备，PE边界路由器将直接将MPLS报文中的MPLS报头除去后，按照标签转发表对应的出接口将报文发出。
4.４、华为设备转发过程
1、标签压入PUSH
PE入端口接收到IP数据包，首先查看FIB表，检查目的IP地址对应的Tunnel ID值是否为0x0。Tunnel ID值为0x0，则进入正常的IP转发流程；如果Tunnel ID值不为0x0，则进入MPLS转发流程。
通过查询FIB表和NHLFE表指导报文的转发。
2、Transit的处理
通过查询ILM表和NHLFE表指导MPLS报文的转发。
如果标签值>＝16，则用新标签替换MPLS报文中的旧标签，同时处理TTL，然后将替换完标签的MPLS报文发送给下一跳。
如果标签值为3，则直接弹出标签，同时处理TTL，然后进行IP转发或下一层标签转发。
4.5、MPLS对TTL的操作
-
MPLS对TTL的操作(label到label的TTL)：
如果在带标签的报文上实施的标签操作是swap的话，入站标签的TTL值会减去1以后复制到交换到的标签中。
如果操作是移除，那么入站标签的TTL减去1以后再复制到新的顶部标签中去。如果TTL值比新的顶部标签TTL要大，就不进行复制了。 -
MPLS对TTL的操作(ip到label或label到ip)：
入站LSR：IP中TTL减去1后复制到label中。出站LSR：label的TTL减1后复制到IP的TTL中。但如果所接收到的带标签报文中的TTL比该报文中IP的TTL大的话就不会复制。
