[网络协议]NAT（network address traslation）

地址转换的种类：

1. 静态NAT
2. 动态NAT
3. NAT-PT
4. EASY-IP
5. 目的地址转换

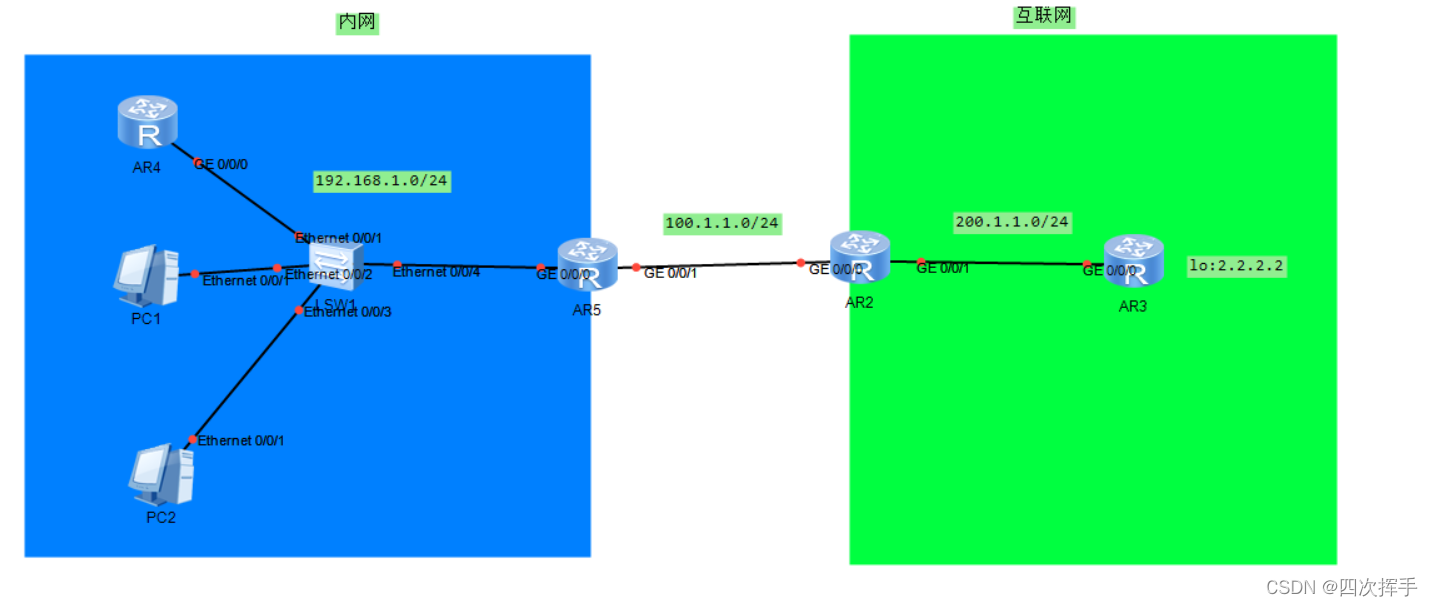

   [注]100.1.1.100 是运营商分配的地址,但是没有配置在接口

静态NAT
接口模式下配置:

[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 100.1.1.1 255.255.255.0
 nat static global 100.1.1.100 inside 192.168.1.1 netmask 255.255.255.255
#
return

静态NAT(特点):一对一转换,不上网的时候,地址不会释放.命令行的配置就是看出是192.168.1.1转换成100.1.1.100.其他内网地址无法转换成100.1.1.100地址出去上网.

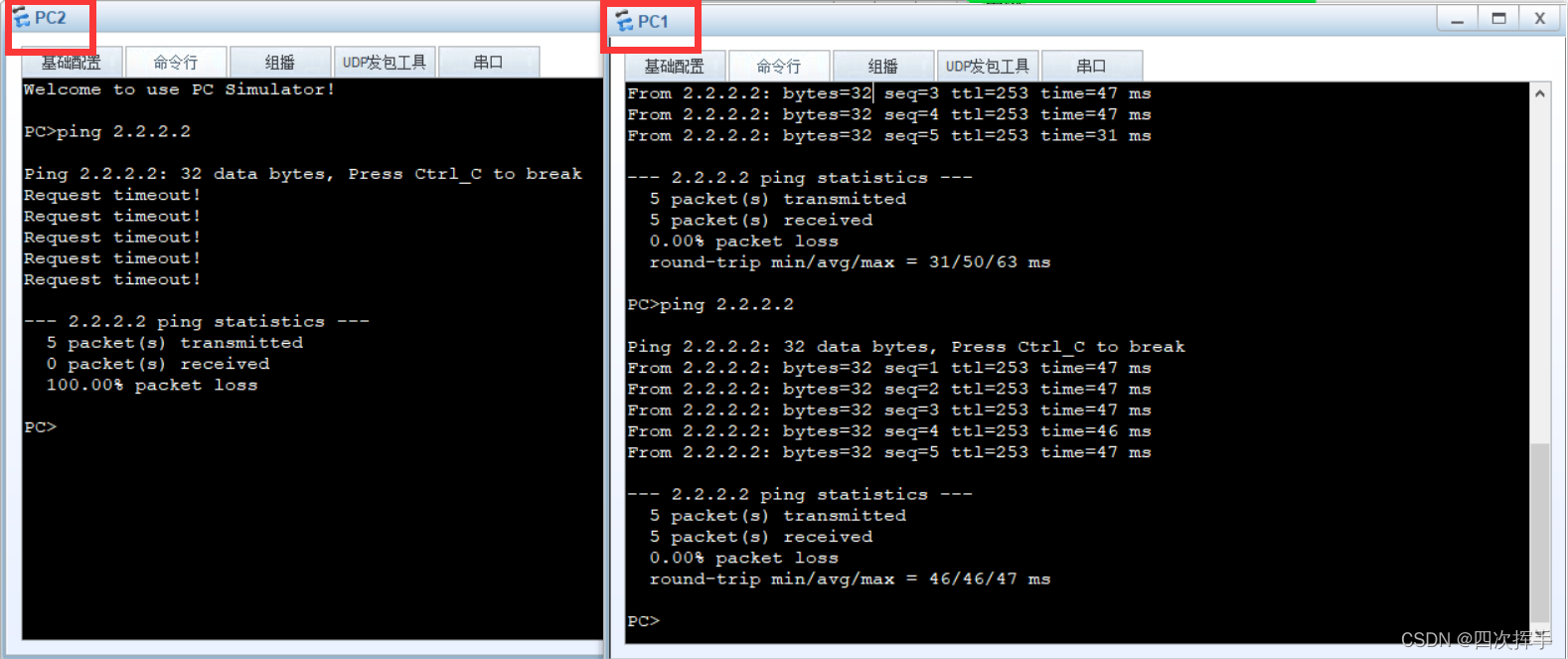

结果:

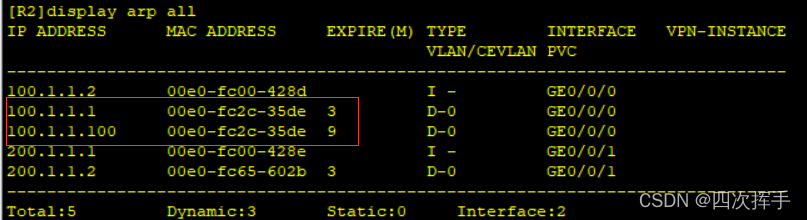

为什么接口上没有配置100.1.1.100也能正常回包呢?
因为配置nat static,R2请求100的arp.则R5的接口0/0/1回应的.

全局模式:

[R5]nat static global 100.1.1.100 inside 192.168.1.2
[R5]interface gi 0/0/1
[R5-GigabitEthernet0/0/1]nat static enable
[R5-GigabitEthernet0/0/1]

结果:
动态NAT
(一)建立内网所需上网的ACL

 acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255 里插入代码片

(二)建立地址池

 nat address-group 1 100.1.1.100 100.1.1.100

(三)在接口配置视图调用NAT outbound

[R5-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

结果:

(三)NAT-PT
(一)配置acl获取内网要转换的地址
(二)配置地址池
(三)在接口视图调用acl和地址池.[注]无 no-pat

[R5-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

结果:
EASY-IP
就是转换出接口的地址
(一)配置内网要出去上网的acl
(二)在接口视图调用acl

[R5-GigabitEthernet0/0/1]nat outbound 2000

结果:

目的地址转换
路由器R4开启telnet服务

[R4]telnet server enable
[R4]user-interface vty
[R4]user-interface vty 0 4
[R4-ui-vty0-4]authentication-mode ?
  aaa       AAA authentication
  password  Authentication through the password of a user terminal interface
[R4-ui-vty0-4]authentication-mode password
Please configure the login password (maximum length 16):123456
[R4-ui-vty0-4]user privilege level 15

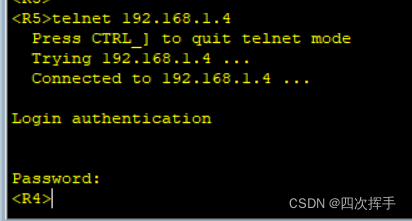

测试:R4的telnet服务是开启的

(配置)

[R5-GigabitEthernet0/0/1]display this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 100.1.1.1 255.255.255.0
 nat server protocol tcp global 100.1.1.3 666 inside 192.168.1.4 telnet
 nat outbound 2000
#
return
