黑帽python第二版（Black Hat Python 2nd Edition）读书笔记 之 第三章 网络工程-原始套接字与嗅探（2）解码IP包
文章目录
写在前面
在当前的模式下，我们的嗅探器接收所有IP头，以及任何更高的协议，如TCP、UDP或ICMP。信息以二进制形式打包，如前所示，很难理解。接下来，我们将对数据包的IP部分进行解码，以便从中提取有用的信息，例如协议类型（TCP、UDP或ICMP）以及源/目标IP地址。这将为以后进一步的协议解析奠定基础。

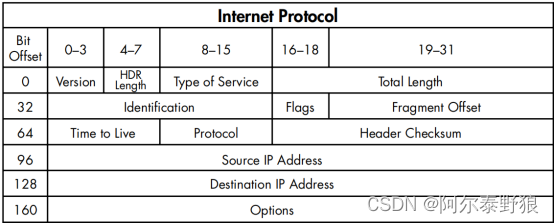

如果要检查网络上实际的数据包的样子，我们应当了解我们需要如何解码传入的数据包。IP头的组成如下图所示。
我们将会解压整个IP头部（不包括可选字段区域），并提取协议类型、源/目的IP地址。这意味着我们将直接跟二进制打交道，并且我们将通过一些措施用python来区分IP头的各个部分。
在Python中，与很多方式获取外部二进制数据到数据结构中。你可以使用ctypes模块或者struct模块来定义数据结构。对于Python来说，ctypes是一个外部函数库，提供了跟基于C的语言的交互，这使我们能够在共享库中使用与C兼容的数据类型和调用函数。另外，struct模块在Python值和C结构之间的转换。总之，ctypes模块处理二进制数据类型，并且提供一些其它的功能；struct模块主要处理二进制数据。本节中我们将会展示如何用他们从网络读取一个IPv4头部。
ctypes模块
下面的代码段定义了一个新的类IP，能够读取一个数据包，并将头部解析成单独分开的域。
from ctypes import *
import socket
import struct
class IP(Structure):
_fields_ = [
("ihl", c_ubyte, 4), # 4 bit unsigned char
("version", c_ubyte, 4), # 4 bit unsigned char
("tos", c_ubyte, 8), # 1 byte char
("len", c_ushort, 16), # 2 byte unsigned short
("id", c_ushort, 16), # 2 byte unsigned short
("offset", c_ushort, 16), # 2 byte unsigned short
("ttl", c_ubyte, 8), # 1 byte char
("protocol_num", c_ubyte, 8), # 1 byte shar
("sum", c_ushort, 16), # 2 byte unsigned short
("src", c_uint, 32), # 4 byte unsigned int
("dst", c_uint, 32), # 2 byte unsigned int
]
def __new__(cls, socket_buffer=None):
return cls.from_buffer_copy(socket_buffer)
def __init__(self, socket_buffer=None):
# human readable IP addresses
self.src_address = socket.inet_ntoa(struct.pack("<L", self.src))
self.dst_address = socket.inet_ntoa(struct.pack("<L", self.dst))
上述IP类中创建了一个名为_fields_的结构，用来描述IP头中的各个部分。结构中使用了在ctypes模块中定义的C类型。例如，c_ubyte类型是一个无符号字符，c_ushort类型是一个无符号短整形。你会发现定义的结构跟上图中描述的IP头的各个部分是对应的。结构中的每一个域包含三个属性：域的名称、取值的类型、以及二进制位的宽度。能够指定位的宽度还是很方便的，因为它提供了指定所需长度的自由，而不仅仅是在字节级别。
IP类继承自ctypes模块中的Structure类，Structure指定在创建任何对象之前必须具有已定义的_fields_结构。为了填充_fields_结构，structure类使用__new__方法，它将类引用为第一个参数，创建并返回类的对象，该对象传递给__init__方法。当我们创建IP对象时，Python调用__new__，它在创建对象之前立即填充_fields_数据结构（当调用__init__方法时）。只要您事先定义了结构，就可以将__new__方法传递给外部网络数据包的数据，这些字段应该神奇地显示为对象的属性。
现在您已经了解了如何将C数据类型映射到IP头值。在转换为Python对象时，使用C代码作为参考可能很有用，因为转换为纯Pythons是无缝的。有关使用此模块的完整详细信息，请参阅类型文档。
Struct模块
Struct模块提供格式字符，可用于指定二进制数据的结构。在下面的示例中，我们将再次定义一个IP类来保存IP头信息。不过，这次我们将使用格式字符来表示IP头的各个部分。
from email import header
import ipaddress
import struct
class IP:
def __init__(self, buff=None):
header = struct.unpack('<BBHHHBBH4s4s', buff)
self.ver = header[0] >> 4
self.ihl = header[0] & 0xF
self.tos = header[1]
self.len = header[2]
self.id = header[3]
self.offset = header[4]
self.ttl = header[5]
self.protocol_num = header[6]
self.sum = header[7]
self.src = header[8]
self.dst = header[9]
# human readable IP addresses
self.src_address = ipaddress.ip_address(self.src)
self.dst_address = ipaddress.ip_address(self.dst)
# map protocol constants to their names
self.protocol_map = {1: "ICMP", 6: "TCP", 17: "UDP"}
第一个格式字符（在我们的例子中是<）总是指定数据的尾数，或二进制数中字节的顺序。C类型以机器的原始格式和字节顺序表示。在本示例中，我们在Kali（x64）上展示，kali是小字节序（低字节序）。在小字节序机器中，最低有效字节存储在较低地址，最高有效字节存储于最高地址。
接下来的格式字符表示IP头的各个部分。struct模块提供了几个格式字符。对于IP头，我们只需要格式字符B（1字节无符号字符）、H（2字节无符号短整形）和s（需要字节宽度规范的字节数组；4s表示4字节字符串）。注意我们的格式字符串与IP头示意图的结构相匹配。
需要注意的是，用ctypes时，我们需要指定IP头的各个部分的位宽；使用struct时，没有nybble格式字符（一个4bit单元，也被称为nibble，半字节），因此我们必须进行一些操作才能从IP头的第一部分获取ver和hdrlen变量。
在我们接收到的IP头数据的第一个字节中，我们想为ver变量只分配字节高位的nybble（字节中的第一个半字节）。获取字节高位的典型方法是将字节右移四位，这相当于在字节前面加上四个零，导致最后四位脱落。这只剩下原始字节的第一个半字节。Python代码基本上执行以下操作：

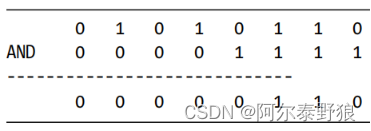

我们想给hdrlen变量赋值低位的nybble（半字节），或叫字节的最后四位。获取字节第二个nybble的典型方法是跟0xF（00001111）进行逻辑AND运算。Python代码对字节的处理操作如下所示。
实际上，解析IP头的时候，读者不需要对二进制操作了解太多，但是这里将会看到诸如在探索其他黑客代码时反复使用的shifts和and的方式，这些技术值得了解。

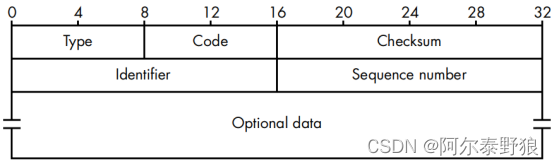

在这种需要移位的情况下，解码二进制数据需要一些努力。但对于许多情况（如读取ICMP消息），设置非常简单：ICMP消息的每个部分都是1字节的整数倍，struct模块提供的格式字符也是1字节的整数倍，因此无需将字节拆分为半字节。在下图所示的ICMP协议的Echo Reply消息中，可以看到ICMP头的每个参数都可以用一个现有格式字母（BBHHH）在结构中定义。
解析此消息的一种快速方法是简单地为前两个属性分配1个字节，为后三个属性分配2个字节：
class ICMP:
def __init__(self, buff):
header = struct.unpack('<BBHHH', buff)
self.type = header[0]
self.code = header[1]
self.sum = header[2]
self.id = header[3]
self.seq = header[4]
如需获取使用该模块的详细信息，可以阅读struct的文档（https://docs.python.org/3/library/struct.html）。
读者可以使用ctypes模块或struct模块来读取和解析二进制数据。无论采用哪种方法，都将进行如下所示的实例化类：
mypacket = IP(buff)
print(f'{mypacket.src_address} -> {mypacket.dst_address}')
在本示例中，我们使用变量buff中的包数据实例化IP类。
编写IP解码器
接下来我们将IP解码逻辑创建到名为sniffer_IP_header_decode.py的文件中。
import ipaddress
import os
import socket
import struct
import sys
class IP:
def __init__(self, buff=None):
header = struct.unpack('<BBHHHBBH4s4s', buff)
self.ver = header[0] >> 4
self.ihl = header[0] & 0xF
self.tos = header[1]
self.len = header[2]
self.id = header[3]
self.offset = header[4]
self.ttl = header[5]
self.protocol_num = header[6]
self.sum = header[7]
self.src = header[8]
self.dst = header[9]
# human readable IP addresses
self.src_address = ipaddress.ip_address(self.src)
self.dst_address = ipaddress.ip_address(self.dst)
# map protocol constants to their names
self.protocol_map = {1: "ICMP", 6: "TCP", 17: "UDP"}
try:
self.protocol = self.protocol_map[self.protocol_num]
except Exception as e:
print('%s No protocol for %s' % (e, self.protocol_num))
self.protocol = str(self.protocol_num)
def sniff(host):
# should look familiar from previous example
if os.name == 'nt':
socket_protocol = socket.IPPROTO_IP
else:
socket_protocol = socket.IPPROTO_ICMP
sniffer = socket.socket(socket.AF_INET, socket.SOCK_RAW, socket_protocol)
sniffer.bind((host, 0))
sniffer.setsockopt(socket.IPPROTO_IP, socket.IP_HDRINCL, 1)
if os.name == 'nt':
sniffer.ioctl(socket.SIO_RCVALL, socket.RCVALL_ON)
try:
while True:
# read a packet
raw_buffer = sniffer.recvfrom(65535)[0]
# create an IP header from the first 20 bytes
ip_header = IP(raw_buffer[0:20])
# print the detected protocol and hosts
print('Protocol: %s %s -> %s' % (ip_header.protocol, ip_header.src_address, ip_header.dst_address))
except KeyboardInterrupt:
# if we're on Windows, turn off proniscuous mode
if os.name == 'nt':
sniffer.ioctl(socket.SIO_RCVALL, socket.RCVALL_OFF)
sys.exit()
if __name__ == '__main__':
if len(sys.argv) == 2:
host = sys.argv[1]
else:
host = '192.168.65.141'
sniff(host)
上述代码中，我们首先完成了IP类的定义，这是一个python结构，将接收到的buffer的前20个字节友好的映射到IP头。我们识别的所有字段都与IP头的结构很好地匹配。接下来，我们做了一些内部处理，以生成可读的输出，展示正在使用的协议和连接中涉及的IP地址。我们使用新创建的IP结构，编写逻辑来持续读取数据包并解析其信息。然后读入数据包，传递前20个字节用来初始化IP结构。接下来，简单地打印出我们捕获的信息。下面我们运行一下。
小试牛刀
运行前面的代码，看看我们从发送的原始数据包中提取了什么样的信息。强烈建议在Windows机器上进行此测试，这将能够看到TCP、UDP和ICMP，并允许进行一些非常整洁的测试（比如打开浏览器）。如果读者手边只有Linux，那么执行前面的ping测试以查看它的实际运行情况。我们分别在windows下和linux下运行一下。
在windows下

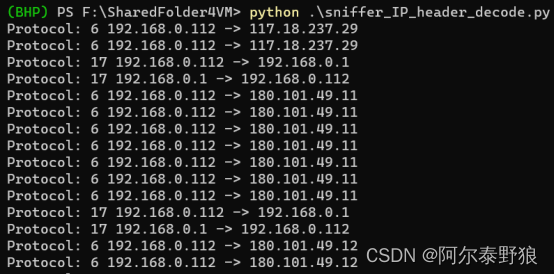

打开一个命令行窗口，用python运行一下上面编写的脚本。能够得到预期的输出。
在linux下
在命令终端运行上述脚本（注意使用sudo，否则提示无权限），然后从另一个主机上ping一下linux主机，也可以得到预期的输出，如下图。
说明
这里有点小问题，原书中的代码，打印出来在Protocol后面跟着的是协议名称，比如ICMP、UDP、TCP（如下图），可是我写的代码打印出来是协议的代号，即上面代码中定义的1、6、17。
偷懒一下，直接用BeyondCompare比对一下看看哪里的问题。找到原因了，init函数中的最后一行代码，应该是在try的except里面执行，而不是在外面，缩进一下，然后重新执行，结果正常了，如下图。
到这里，我们也看到了工具的局限性：我们只看到了ICMP协议的响应，因为我们有意构建用于主机发现的扫描器，这是完全可以接受的。接下来的章节中，我们将使用与解码IP头相同的技术来解码ICMP消息。
