[系统运维]00-uvm仿真环境建立

最近在学习张强的《uvm实战》,想要仿真一下书中的代码,建立仿真环境。
  • 平台:windows
  • 软件:Questasim 10.6c
  • 代码来源于《UVM实战》(卷一)
  • 以一个简单的仅有driver的UVM平台为例建立仿真环境
  • 参考资料:
    UVM学习-仿真环境的搭建
    modelsim 10.4 UVM 仿真流程
  • 这里为了节约时间选择了windows平台,但实际工作中使用的是vcs和NCsim,后续需要在Linux平台上实践这些。

具体步骤

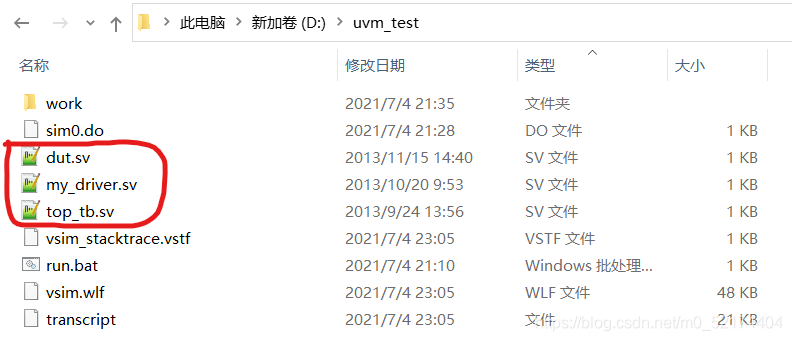

  • 新建一个文件夹,这里为uvm_test。文件夹里准备好3个文件,分别为dut.sv,my_driver.sv和top_tb.sv
    在这里插入图片描述

  • modelsim脚本的编写
    创建sim0.do文件

    cd D:/uvm_test
    vlib work
    set UVM_HOME C:/questasim64_10.6c/verilog_src/uvm-1.1d
    set WORK_HOME D:/uvm_test
    vlog +incdir+$UVM_HOME/src  -L mtiAvm -L mtiOvm -L mtiUvm -L mtiUPF $UVM_HOME/src/uvm_pkg.sv  $WORK_HOME/dut.sv top_tb.sv
    vsim -novopt -c -sv_lib C:/questasim64_10.6c/uvm-1.1d/win64/uvm_dpi  work.top_tb

    • 通过cd命令切换到当前存放上面三个.sv代码的文件夹
    • 建立一个work工作区文件夹
    • 设置UVM库的路径
    • 设置工作文件夹
    • 编译verilog代码
    • 运行仿真
  • 写一个bat脚本来执行modelsim命令

     vsim -do sim0.do

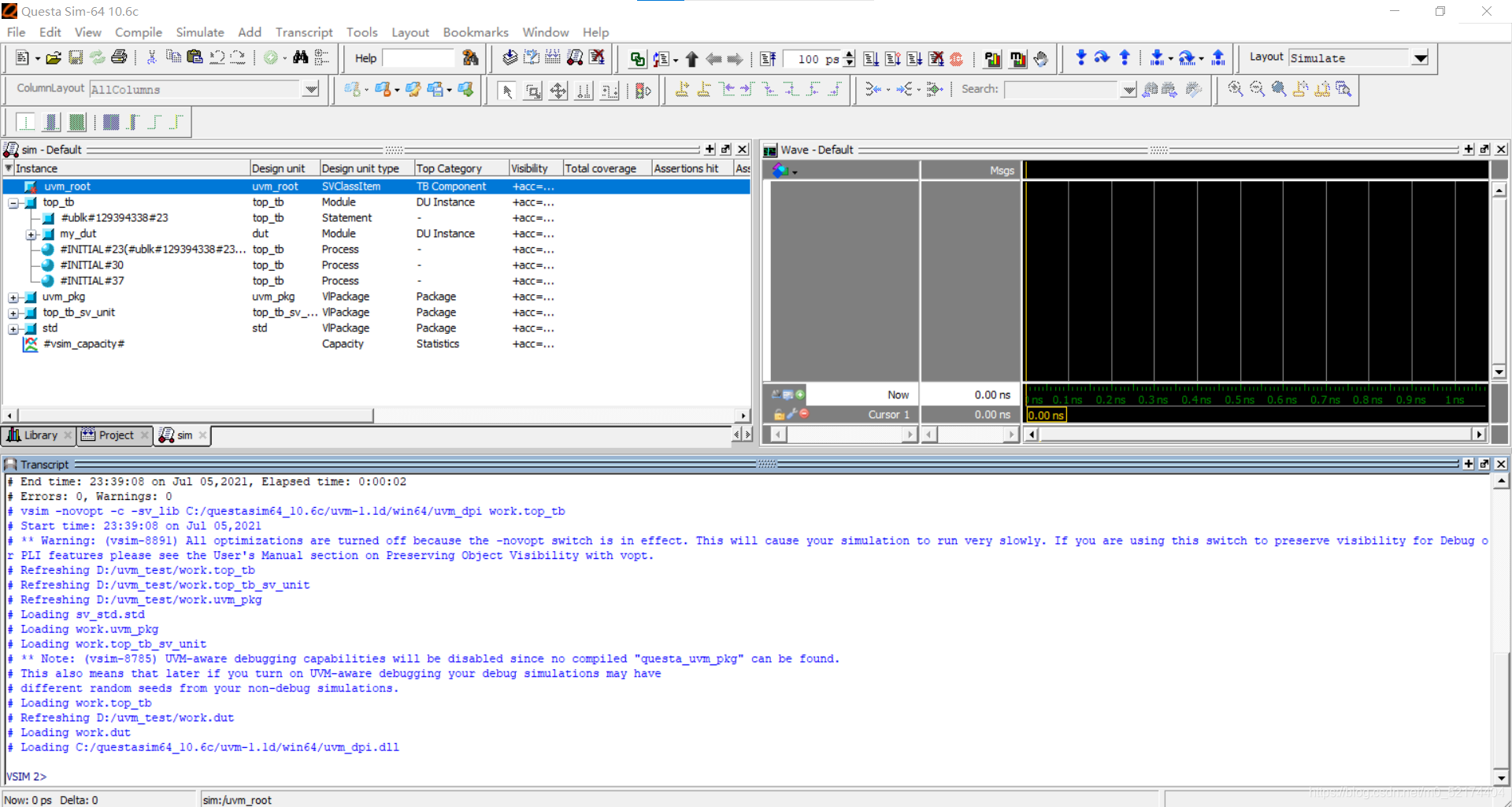

  • 执行脚本后
    在这里插入图片描述

  • 执行run、添加波形等
    在这里插入图片描述

遇见的问题

  • 脚本编写时写到一行
  • windows下路径为反斜杠的书写
  • 电脑同时安装Questa和Modelsim时,似乎是Questa优先(这里没搞明白)
  • 脚本中很多命令的具体意义还待学习
  • windows平台下只是为了偷懒,实际运用还是应该在Linux下使用VCS或NCsim
