1. 数据链路层的以太网协议
数据链路层的以太网协议本质上其实就是相邻设备之间的数据转发。

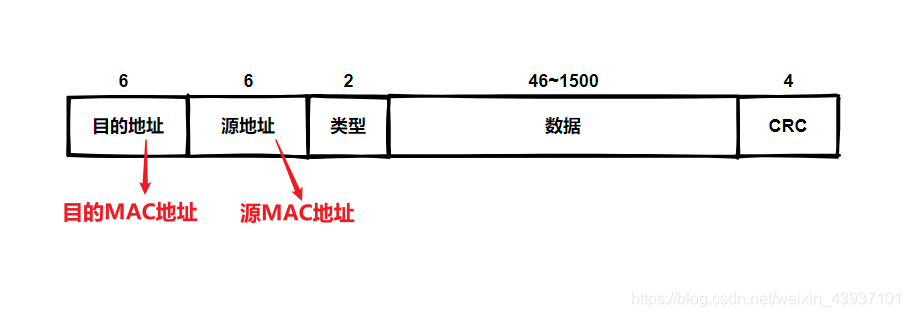

以太网协议格式：
MAC地址：每一个网卡设备在出厂的时候都会拥有一个全球独一无二的MAC地址，MAC地址也被称为硬件的地址。
本质上是：6字节的整数，即uint8_t addr[6]。
可以在ifconfig(LINUX)中查看到对应的MAC地址。

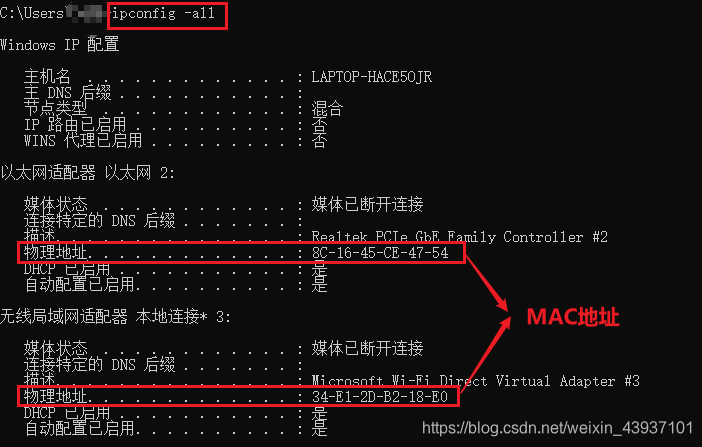

Windows中可以使用ipconfig -all进行查看
以太网格式中的类型(2位)：
表示的是上层使用了什么协议 (ip / ARP协议)。
有效载荷：[46 ~ 1500]字节
如果网络层递交给数据链路层的数据不够46字节，则会对数据进行相应补0的操作。1500字节刚好是MTU（最大传输单元）的上限。
CRC：
校验帧尾，检验数据在传输过程中是否失真。
2. ARP协议
上面其实我们也谈到了以太网协议格式，我们可以看到格式中的目的地址和源地址指的是目的MAC地址和源MAC地址，换句话说，数据在数据链路层进行发生的时候，需要知道目标主机MAC地址，但是网络层的协议递交给数据链路层的数据仅仅包含目标主机的ip地址，我们无法获知其对应的MAC地址，那么，我们该如何获取目标主机的MAC地址呢？
换句话说：
- 在网络通讯时,源主机的应用程序知道目的主机的IP地址和端口号,却不知道目的主机的硬件地址。
- 数据包首先是被网卡接收到再去处理上层协议的,如果接收到的数据包的硬件地址与本机不符,则直接丢弃。
- 因此在通讯前必须获得目的主机的硬件地址。
ARP协议就是用来解决此类问题的，他可以通过ip地址获取对应的MAC地址。
注意：这里的ip地址本质上是通过路由项计算出来的接下来该条数据该去往的ip地址，而不是自己本身该去的ip地址。
因此，可以说ARP协议是介于网络层和数据链路层之间的协议，话句话来说就是ARP协议建立了主机 IP地址 和 MAC地址 的映射关系。
ARP数据报格式
首先我们来看一下以太网首部的格式
- 以太网目的地址：在ARP请求中，目的MAC地址填充为：0xFFFFFFFF，表示当前这条数据给子网当中的每一条机器都进行转发。
- 以太网源地址：就是源MAC地址，就是当前主机的MAC地址。
- 帧类型：上级协议(ARP协议)
28字节ARP请求/应答
- 硬件类型：当前的网络类型：以太网、令牌环网。
- 协议类型：要转换的地址类型，ip转换为MAC。
- 硬件地址长度：表示MAC地址长度。
- 协议地址长度：表示ip地址长度。
- op：标识是请求还是应答
1:请求
2：应答
那么ARP又是如何知道MAC地址的呢？简单地说，ARP是借助ARP请求与ARP响应两种类型的包确定MAC地址的。
假定主机A向同一链路上的主机B发送IP包，主机A的IP地址为172.20.1.1，主机B的IP地址为172.20.1.2，它们互不知道对方的MAC地址。
主机A为了获得主机B的MAC地址，起初要通过广播发送一个ARP请求包。这个包中包含了想要了解其MAC地址的主机IP地址。也就是说，ARP请求包中已经包含了主机B的IP地址172.20.1.2。由于广播的包可以被同一个链路上所有的主机或路由器接收，因此ARP的请求包也就会被这同一个链路上所有的主机和路由器进行解析。如果ARP请求包中的目标IP地址与自己的IP地址一致，那么这个节点就将自己的MAC地址塞入ARP响应包返回给主机A。
总之，从一个IP地址发送ARP请求包以了解其MAC地址（ARP请求包还有一个作用，那就是将自己的MAC地址告诉给对方）,目标地址将自己的MAC地址填入其中的ARP响应包返回到IP地址。由此，可以通过ARP从IP地址获得MAC地址，实现链路内的IP通信。
根据ARP可以动态地进行地址解析，因此，在TCP/IP的网络构造和网络通信中无需事先知道MAC地址究竟是什么，只要有IP地址即可。
ARP缓存表
如果每发送一个IP数据报都要进行一次ARP请求以此确定MAC地址，那将会造成不必要的网络流量，因此，通常的做法是把获取到的MAC地址缓存（是指预见到同样的信息可能会再次使用，从而在内存中开辟一块区域记忆这些信息） 一段时间。即把第一次通过ARP获取到的MAC地址作为IP对MAC的映射关系记忆（记录IP地址与MAC地址对应关系的数据库叫做ARP表） 到一个ARP缓存表中，下一次再向这个IP地址发送数据报时不需再重新发送ARP请求，而是直接使用这个缓存表当中的MAC地址进行数据报的发送。每执行一次ARP，其对应的缓存内容都会被清除。不过在清除之前都可以不需要执行ARP就可以获取想要的MAC地址。这样，在一定程度上也防止了ARP包在网络上被大量广播的可能性。
当然ARP是有老化时间的，老化时间为20min，会进行相应的更新。
arp协议只能在子网内部使用，只能给子网内部的机器进行广播arp请求。换句话说，只能获取子网内部机器的MAC地址。
那么问题来了，IP地址和MAC地址缺一不可吗？
① 数据链路上只要知道接收端的MAC地址不就知道数据是准备发送给主机B的吗，那还需要知道它的IP地址吗？
② 只要知道了IP地址，即使不做ARP，只要在数据链路上做一个广播不就能发给主机B了吗？”那么，为什么既需要IP地址又需要MAC地址呢?
主机A想要发送IP数据报给主机B时必须得经过路由器C。即使知道了主机B的MAC地址，由于路由器C会隔断两个网络，还是无法实现直接从主机A发送数据报给主机B。此时，主机A必须得先将数据报发送给路由器C的MAC地址C1。
如此看来，IP地址和MAC地址两者缺一不可。于是就有将这两个地址相关联的ARP协议（为了避免这两个阶段的通信带来过多的网络流量，ARP具有对IP地址和MAC地址的映射进行缓存的功能。有了这个缓存功能，发送IP包时就不必每次都发送ARP请求，从而防止性能下降）。
3. NAT协议
NAT也叫地址转换协议。
他的作用是：
- 私网对公网请求的时候：将网络数据当中的私网的源ip地址转化成为公网的ip地址。
- 公网对私网的应答：将网络数据当中的公网的目的ip地址转化成为私网的ip地址。
即：
- 静态NAT：NAT协议，将一个私网和一个公网唯一进行映射管理。
- 动态NAT：NAT管理的不止是一个公网ip，当私网数据到来的时候，选择一个空闲的ip进行映射。
NAT的工作机制：
如上图，以10.0.0.10的主机与163.221.120.9的主机进行通信为例。利用NAT，途中的NAT路由器将发送源地址从10.0.0.10转换为全局的IP地址（202.244.174.37）再发送数据。反之，当包从地址163.221.120.9发过来时，目标地址（202.244.174.37）先被转换成私有IP地址10.0.0.10以后再被转发（在TCP或UDP中，由于IP首部中的IP地址还要用于校验和的计算，因此当IP地址发生变化时，也需要相应地将TCP、UDP的首部进行转换）
总结一下就是：不管是静态NAT还是动态NAT，都没有缓解ipv4枯竭的问题，本质上还是一个私网IP一定要对应一个公网ip，才能访问互联网。
NAPT协议(动态NAT重载)
在进行私网ip转化为公网ip的时候，不仅仅将ip地址转换掉了，并且还将传输层的端口也转换掉了。
如图：
主机163.221.120.9的端口号是80，LAN中有两个客户端10.0.0.10和10.0.0.11同时进行通信，并且这两个客户端的本地端口都是1025。此时，仅仅转换IP地址为某个全局地址202.244.174.37，会令转换后的所有数字完全一致。为此，只要将10.0.0.11的端口号转换为1026就可以解决问题。如图所示，生成一个NAPT路由器的转换表，就可以正确地转换地址跟端口的组合，令客户端A、B能同时与服务器之间进行通信。
?
这种转换表在NAT路由器上自动生成。例如，在TCP的情况下，建立TCP连接首次握手时的SYN包一经发出，就会生成这个表。而后又随着收到关闭连接时发出FIN包的确认应答从表中被删除（UDP中两端应用进行通信时起止时间不一定保持一致，因此在这种情况下生成转换表相对较难） 。
注：在使用TCP或UDP的通信当中，只有目标地址、源地址、目标端口、源端口以及协议类型（TCP还是UDP）五项内容都一致时才被认为是同一个通信连接。此时所使用的正是NAPT。
在NAPT的场景下，一个公网ip，理论上最大可以转换多少个私网ip？
216 = 65536个，即 0 ~ 65535。
对NAT协议的总结：
- NAT网关对于私网主机和公网主机而言，是透明的，双方在通信过程中是无感知的。
- NAT网关会保存转换之后的映射关系，防止应答回来之后再次进行转换。
- 私网 =》公网：是将网络数据当中的源ip地址修改为公网ip地址。
公网 =》私网：是将网络数据当中的目的ip地址修改成为私网ip地址。- NAPT增加了端口的转换，就可以让一个公网ip服务多个私网主机。缓解了ip地址枯竭的问题
- 数据只能先从私网到公网，不能从公网到私网。
4. DNS协议
DNS协议本身是应用层的协议，并且在传输层使用的UDP协议。也叫域名解析协议，他的作用就是将域名解析为ip地址。
域名：
一级域名：
.com、.cn、.gov、.us
二级域名：baidu.com、jd.com、taobao.com
三级域名：baike.baidu.com
域名服务器：
根域名服务器：给其他域名服务器做授权使用
一级域名服务器：管理一级域名
二级域名服务器：管理二级域名
三级域名服务器：管理三级域名
域名解析的流程：
递归法解析：
迭代法解析：
