环境
| 服务器 | 说明 |
|---|---|
| 192.168.200.164 | docker 应用程序服务器与 cadvisor 宿主机 |
| 192.168.200.123 | influxdb 服务器 |
| 192.168.200.167 | grafana 服务器 |
组件
| 名称 | 作用 |
|---|---|
| grafana | 读取源数据，使用 influxdb ，进行图表展示 |
| influxdb | 存储容器性能数据 |
| cadvisor | 监控容器性能，将数据发送数据源，本篇使用 influxdb |
部署
一、influxdb
1. 1 启动 influxdb
在主机 192.168.200.123 执行下面命令，启动一个 influxdb 容器
docker run -d -p 8083:8083 -p 8086:8086 -v /opt/influxdb:/var/lib/influxdb --name=influxdb tutum/influxdb
-d ：后台启动容器
–name ：启运容器分配名字 influxdb
-p ：映射端口 8083 端口为 infuxdb 管理端口，8086 端口是 infuxdb 的数据端口
tutum/influxdb：通过这个容器来运行的，默认会在 docker 官方仓库pull下来
1.2 创建用户

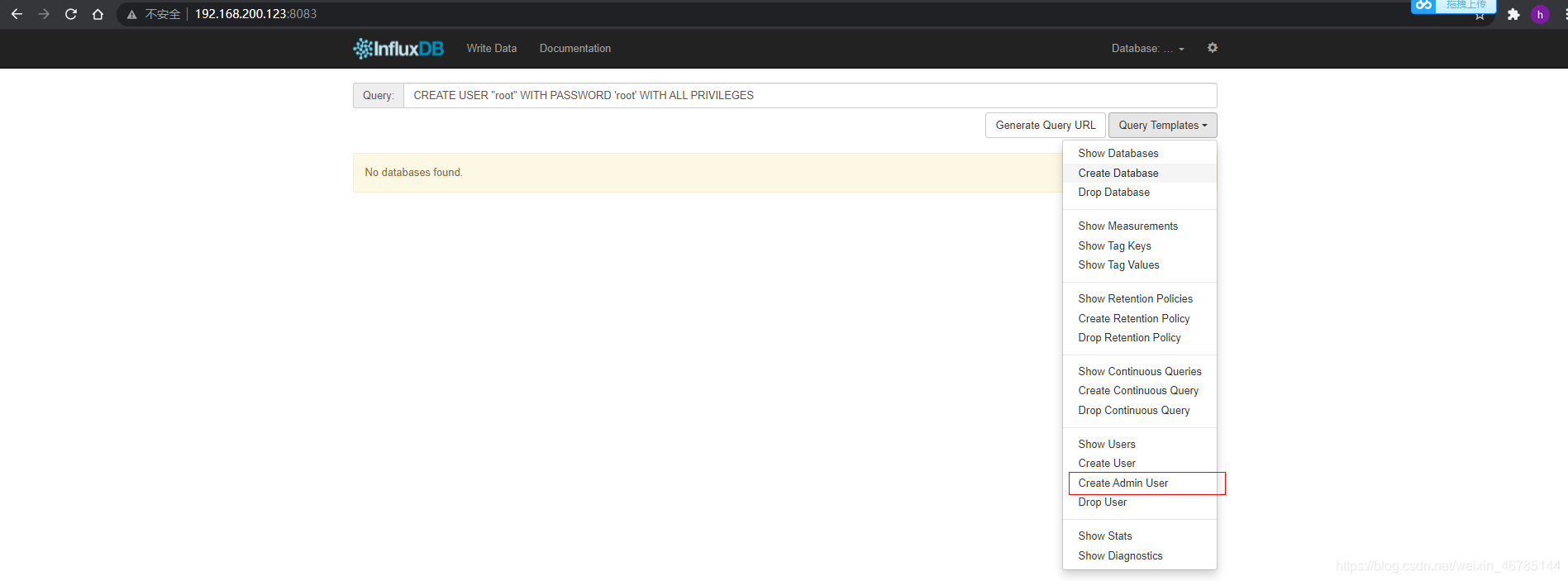

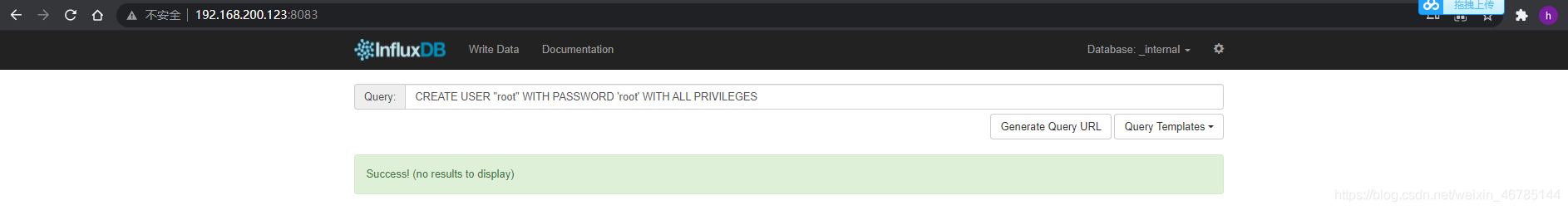

浏览器打开地址 http://192.168.200.123:8083/ ，可以看到 influxdb ui，创建 root root 的用户名与密码

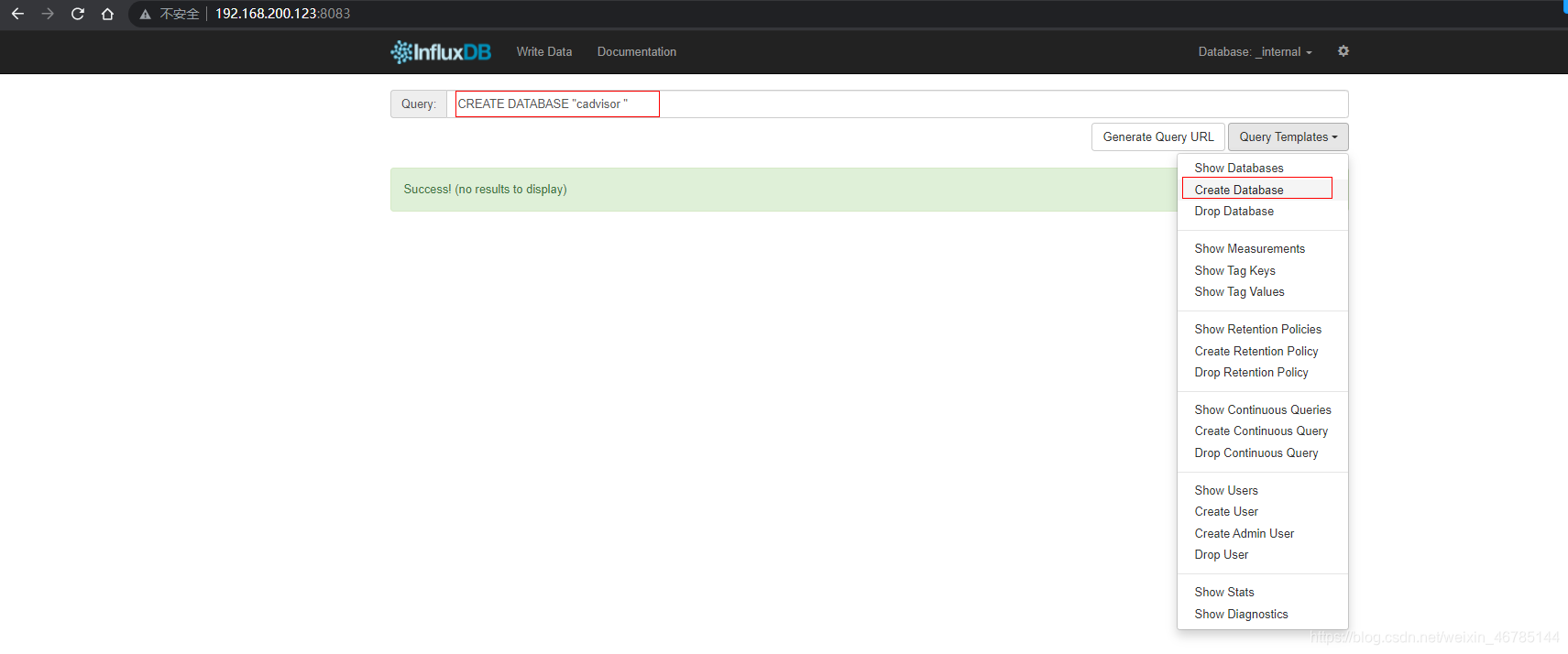

1.3 创建数据库
这里创建数据库名称为 cadvisor ，这个库用于存储监控容器的性能数据。
二、cadvisor
cadvisor 用于监控容器性能，定期将数据推送到指定的数据源，这里选择的是 influxdb
2.1 启动 cadvisor

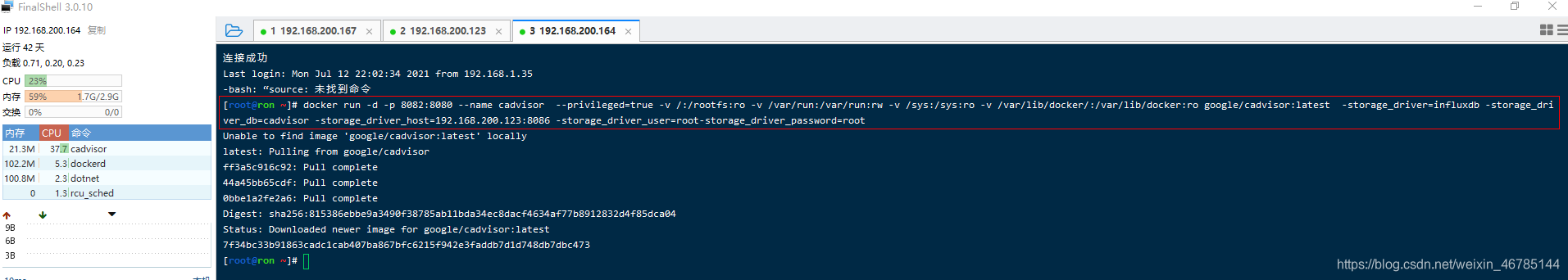

在 192.168.200.164 服务器执行下面命令，启动一个 cadvisor 容器
docker run -d -p 8082:8080 --name cadvisor --privileged=true -v /:/rootfs:ro -v /var/run:/var/run:rw -v /sys:/sys:ro -v /var/lib/docker/:/var/lib/docker:ro google/cadvisor:latest -storage_driver=influxdb -storage_driver_db=cadvisor -storage_driver_host=192.168.200.123:8086 -storage_driver_user=root -storage_driver_password=root
-storage_driver=influxdb ：指定数据存储类型
-storage_driver_db=cadvisor ：指定数据库名称，前面创建
-storage_driver_host=192.168.200.123:8086 ：指定数据库链接地址，前面部署
-storage_driver_user=root：指定数据库账号，前面创建
-storage_driver_password=root：指定数据库密码，前面创建
2.2 验证是否成功

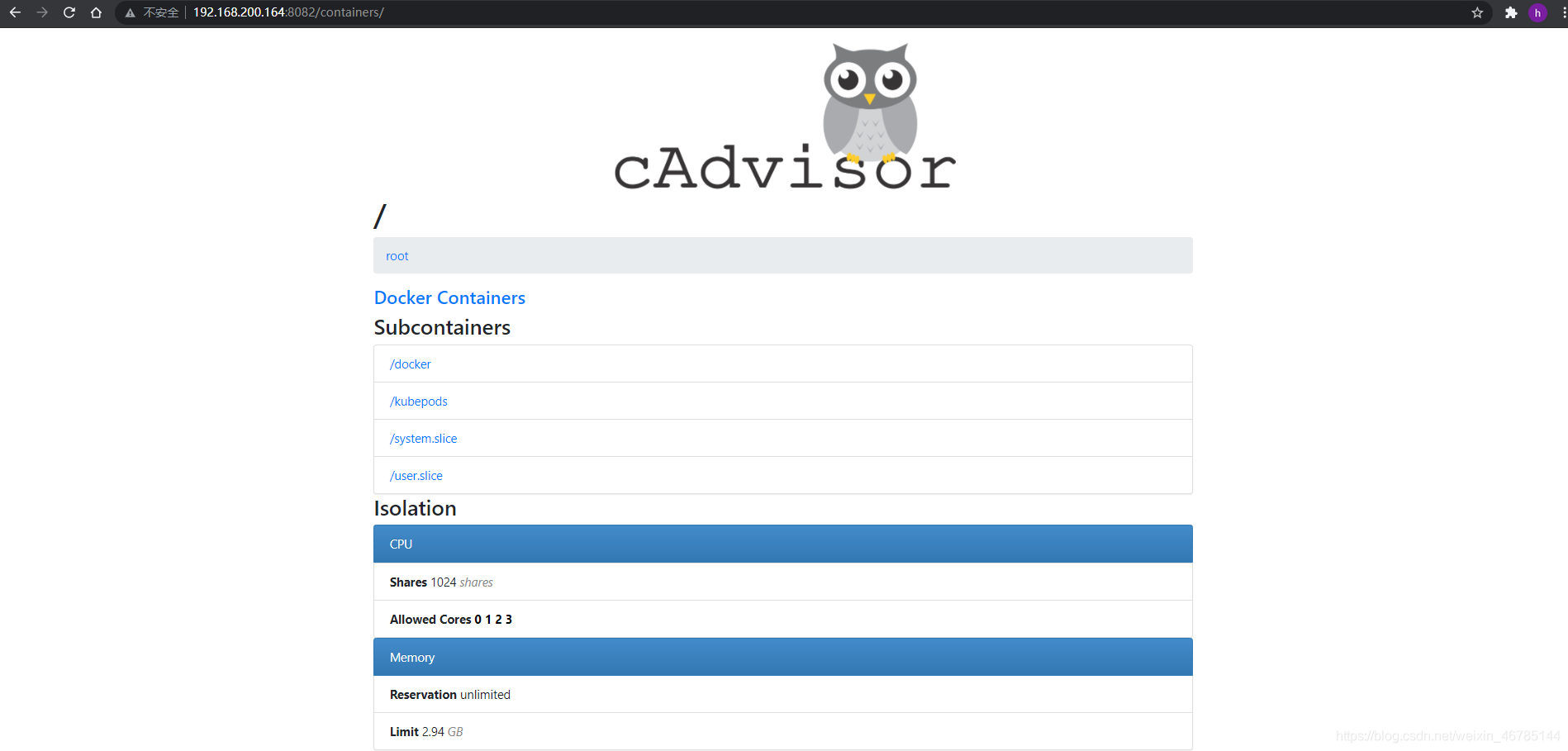

浏览器访问 http://192.168.200.164:8082 看到下面界面代表启动成功
2.3 验证数据是否写入 db

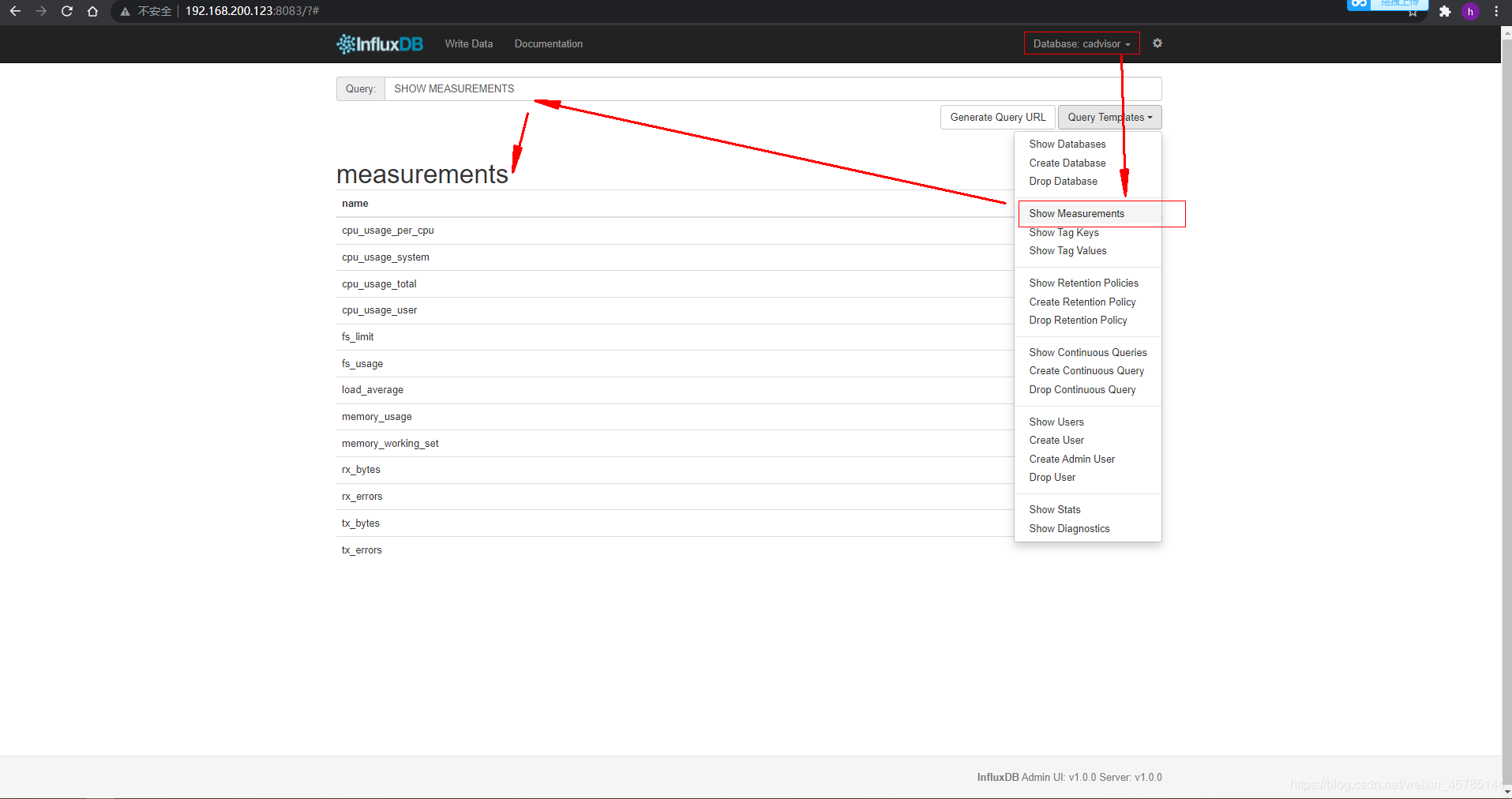

浏览器访问 http://192.168.200.123:8083 打开 influxdb UI。选择 cadvisor 数据库，选择 SHOW MEASUREMENTS，然后回车，可以看到 cadvisor 写入的信息
三、grafana
3.1 部署
在 192.168.200.167 服务器执行下面命令，启动一个 grafana 容器
docker run -d -p 3000:3000 --name grafana grafana/grafana
3.2 访问

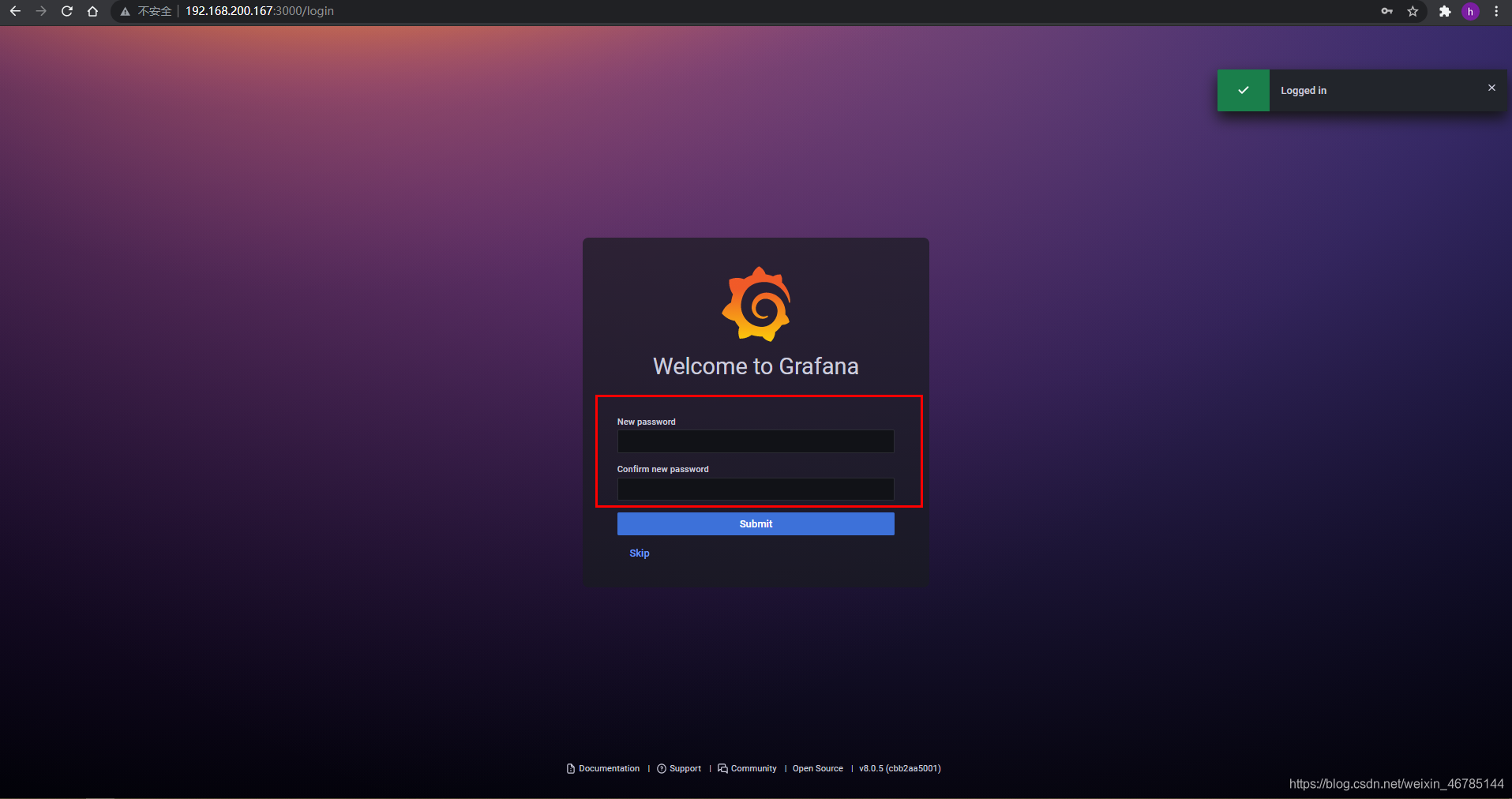

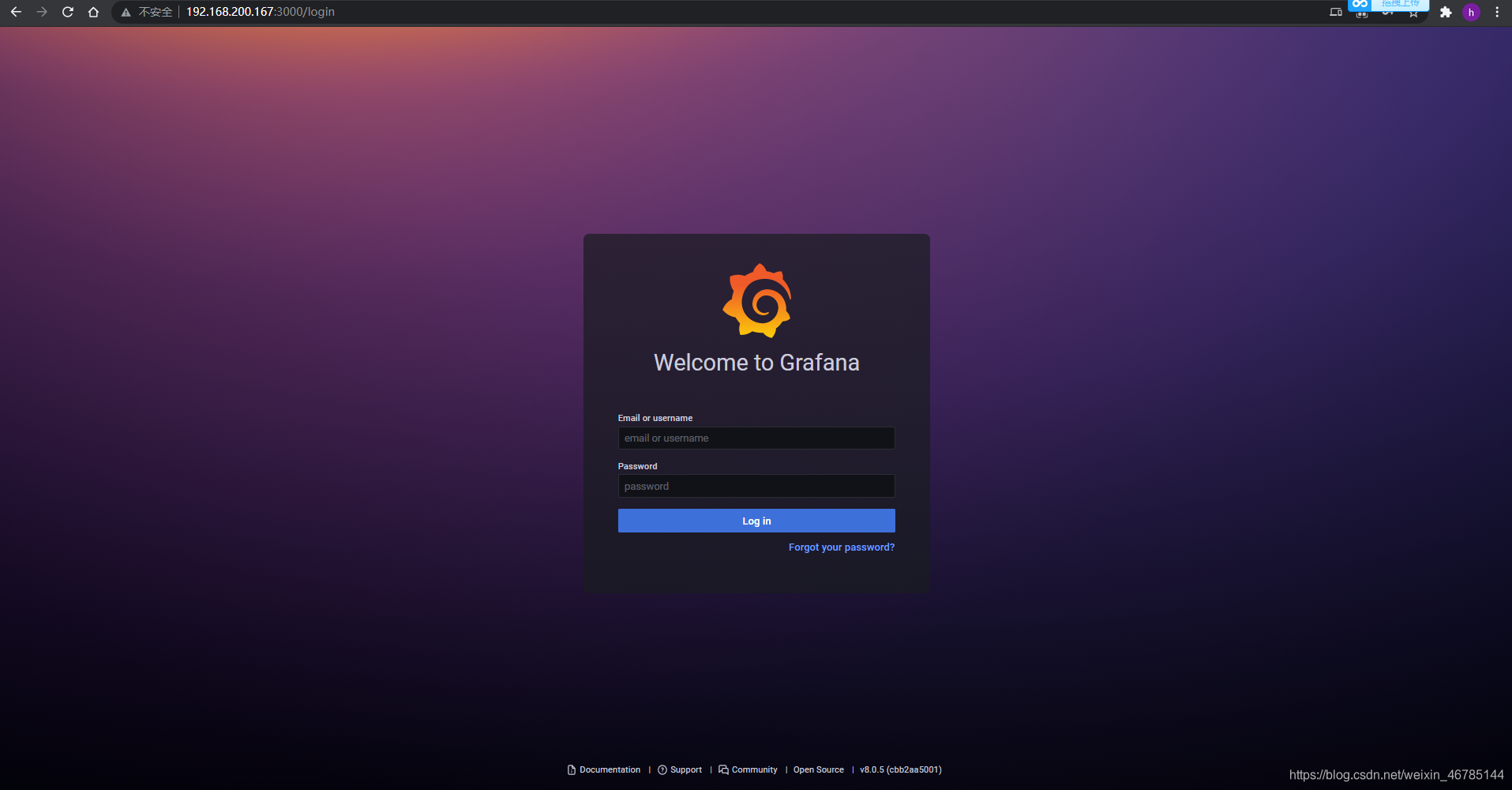

在浏览器输入 http://192.168.200.167:3000/login 访问 ui，初始化账户密码为 admin admin，第一次登录需要修改新的密码（不可与初始化密码相同）
3.3 添加数据源
-

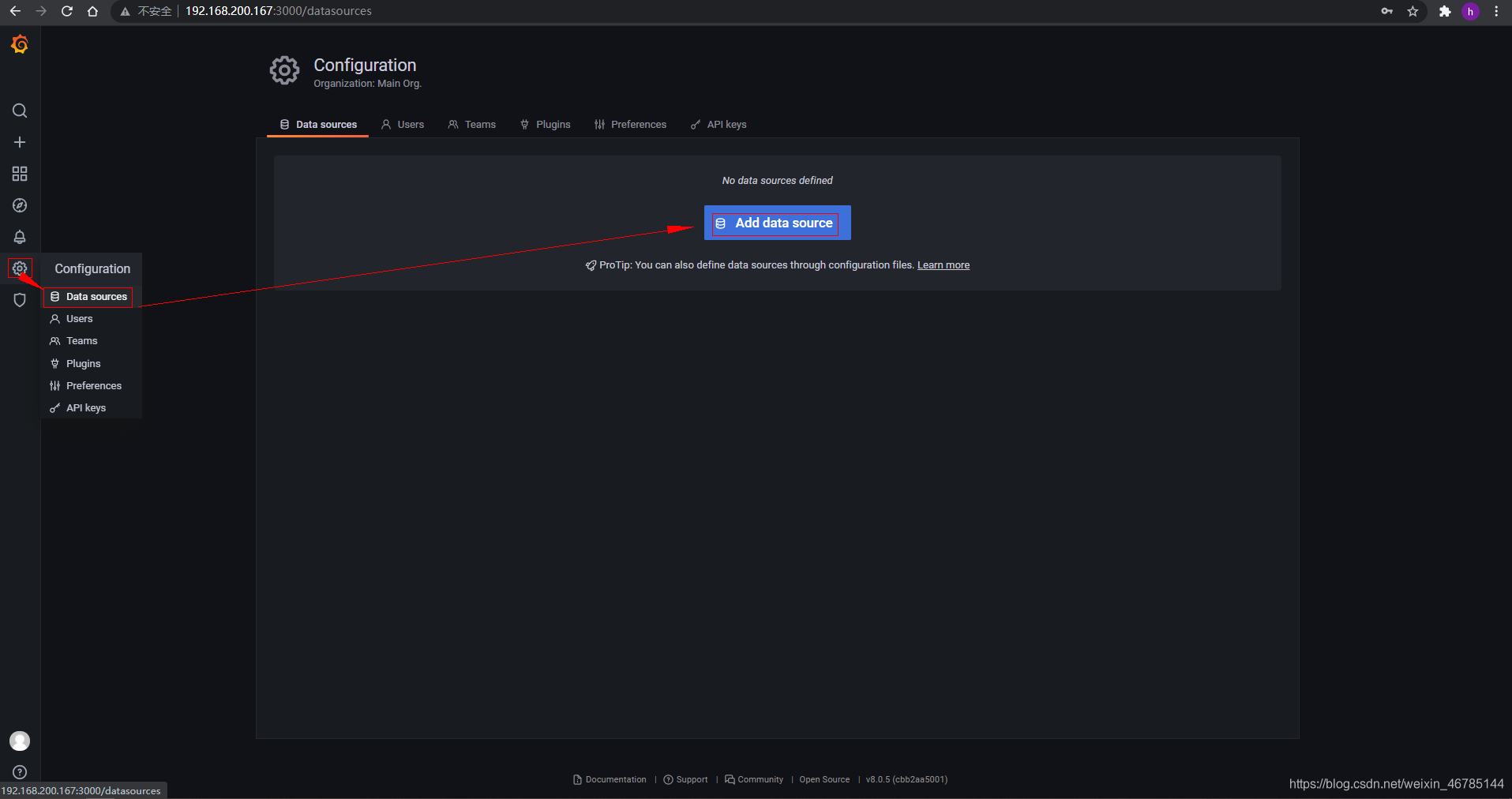

如下图依次点击
-
数据源类型选择 influxdb 数据库
-

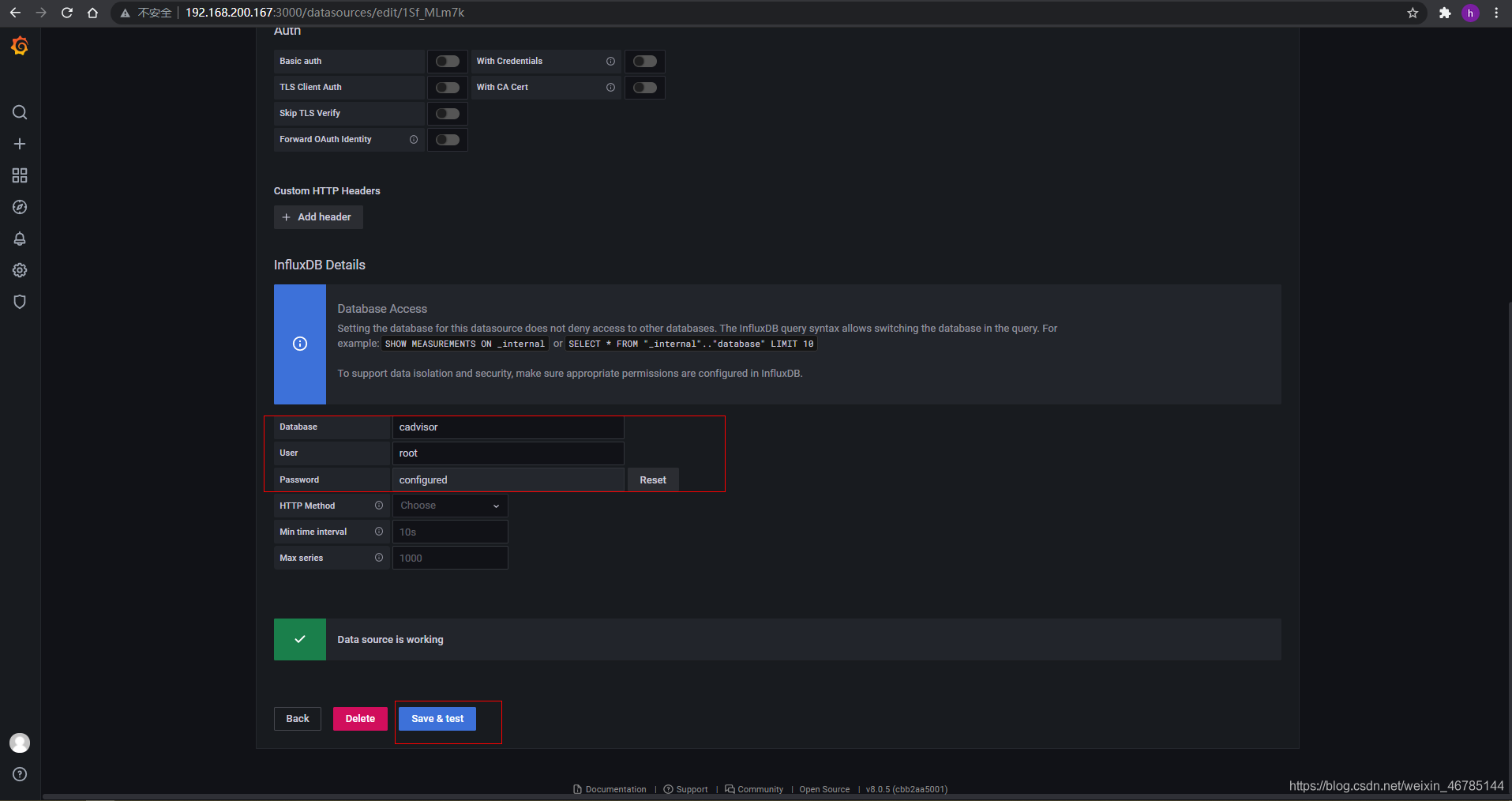

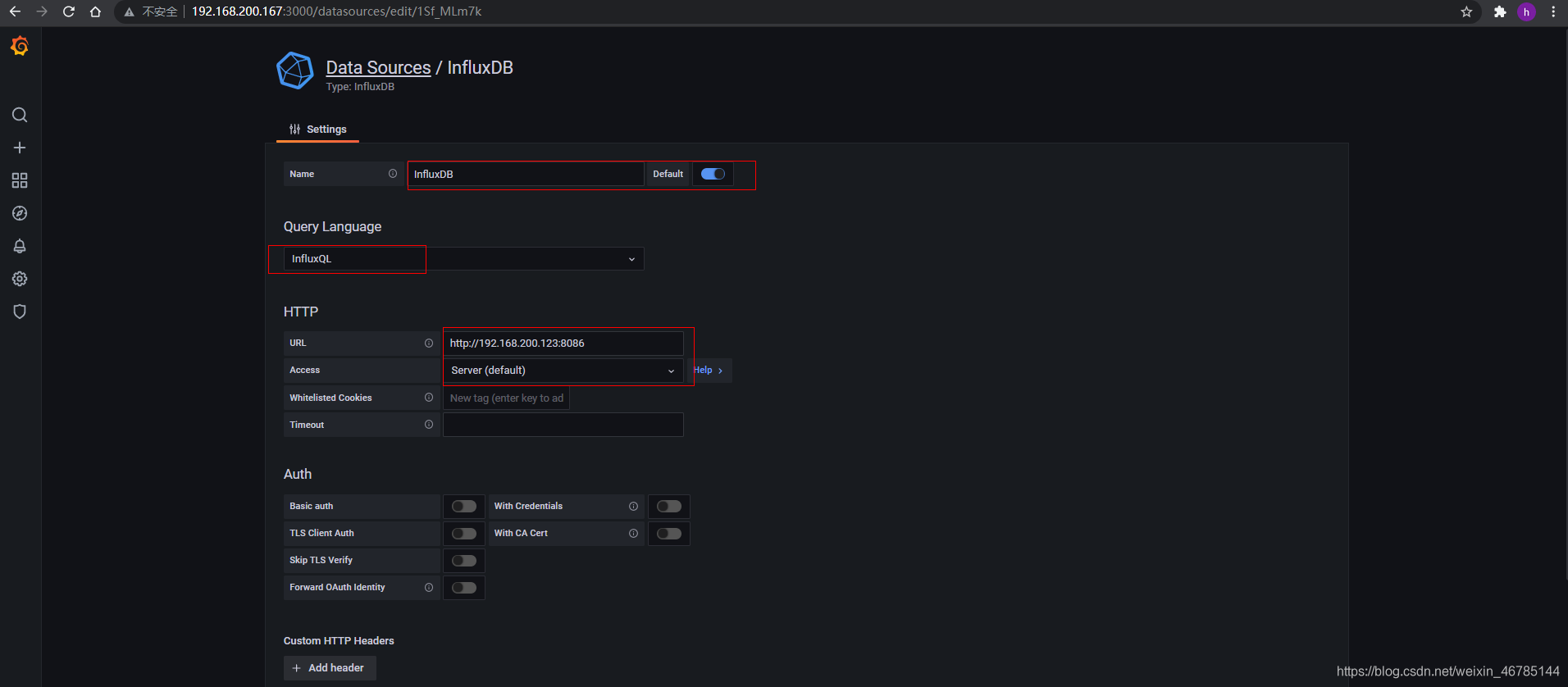

配置数据源信息
name：可以自定义，也可以使用默认
url ：influxdb 的数据访问地址
access：选择 server
database：数据库名称
user ：用户名称
password：用户密码

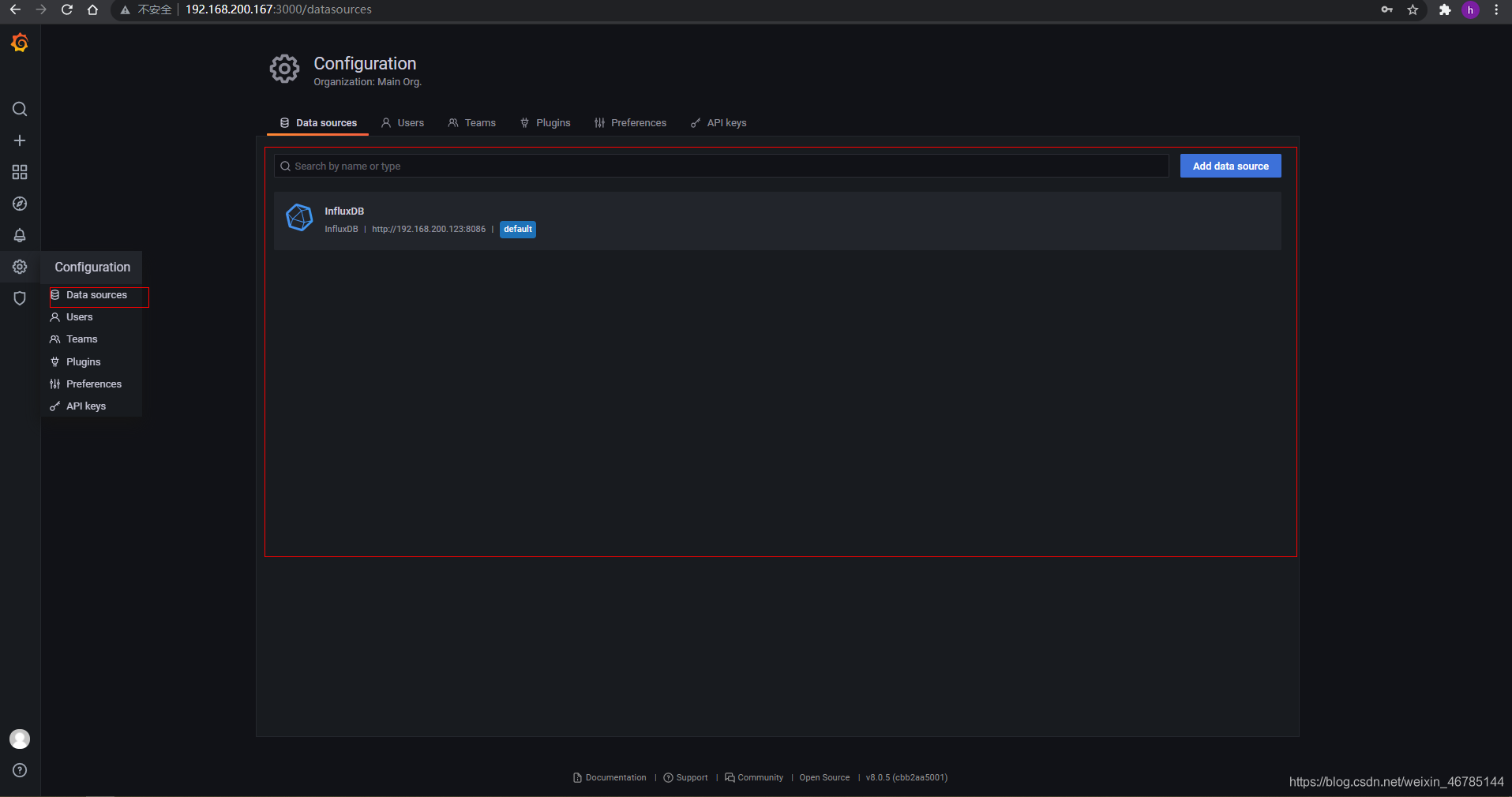

- 这里可以看到配置好的数据源
3.4 添加 dashboard
-
如下图依次点击
-
选择 add an empty panel
-

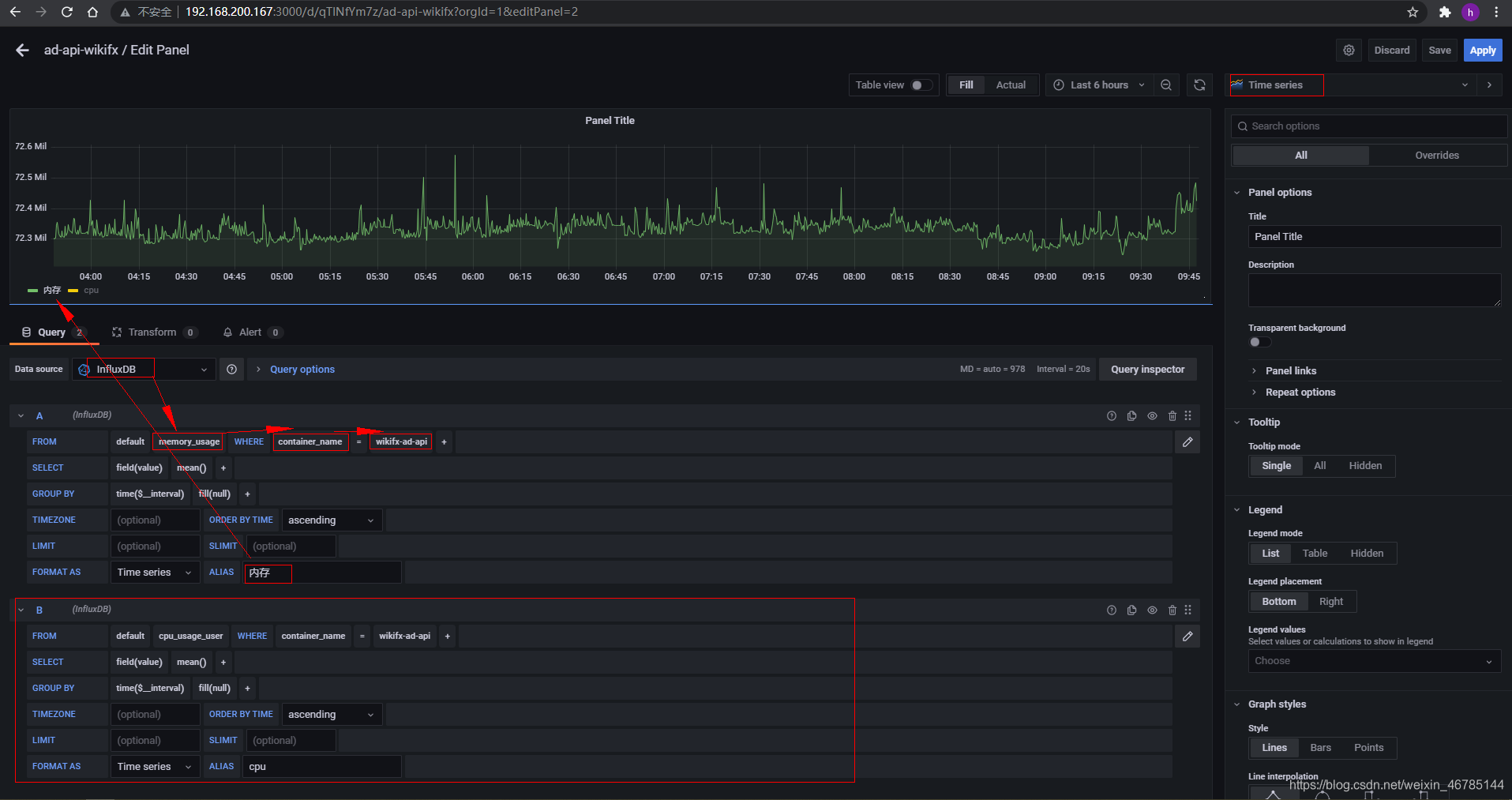

首先选择数据源，选择资源类型（这里选择内存），选择对应的容器（wikifx-ad-api）（如果多服务器还可以选择对应的实例）。
-

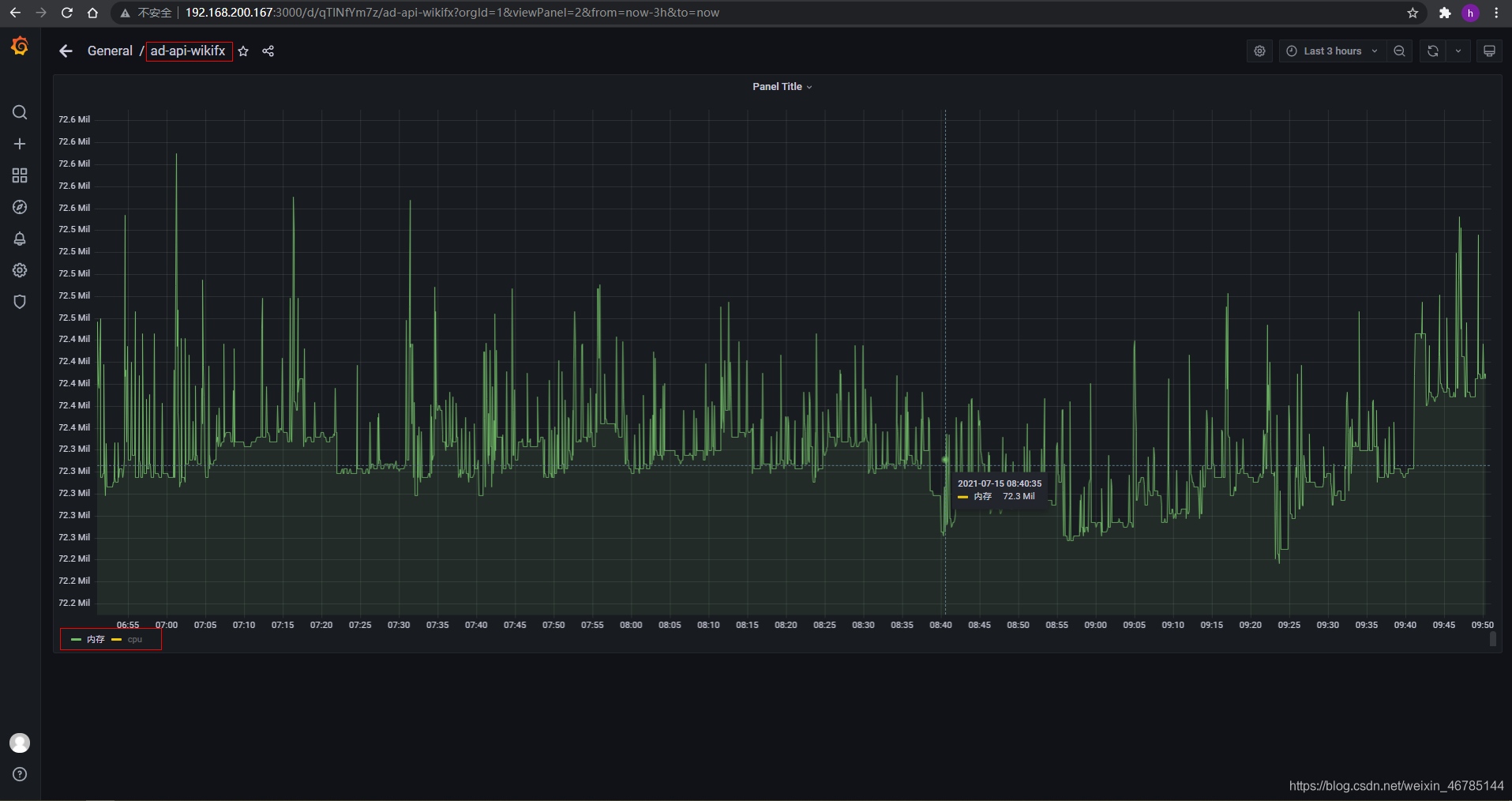

查看内存资源情况，查 cpu 点击起点坐标 x 轴选项即可切换
