[系统运维]linux驱动 ---- 块设备NorFlash


前言

本文基于S3C2440开发板。

一、NorFlash驱动框架分析

NorFlash可以和内存一样进行读,但写就比较麻烦需要先对一些地址发送命令,才可以进行写操作,在linux内核中对NorFlash驱动程序进行了封装,mtd层下主要是NorFlash和NandFlash,在上一篇NandFlash驱动中,有NandFlash协议,这个协议知道怎么发什么数据,发什么命令然后就可以进行读和写,但不知道怎么发,怎么发涉及底层硬件引脚或者寄存器地址,这些都是无法进行封装的,所以NandFlash驱动程序我们需要实现底层寄存器怎么发,怎么收。对于NorFlash,同样也是有nor协议的,主要有两种cfi和jedec,这些协议都知道发些什么命令,但具体的NorFlash基地址,位宽度这些都是不知道的,需要我们来编写,如在“NOR 协议层”知道往“某地址”写“某数据”来“识别、擦除、烧写”,这个“某地址”就要自已提供。主要是声明一个结构体map_info,并填充,调用NOR FLASH协议层提供的函数来识别,并返回一个结构体mtd_info,用于描述MTD原始设备的数据结构是mtd_info,这其中定义了大量的关于MTD的数据和操作函数。这些操作函数和数据都是由上面map_info和上层协议产生的。

程序编写步骤:

  • 1,声明 map_infomtd_info 结构体。用 kzalloc 函数进行分配。
	static struct map_info *s3c_nor_map;
	static struct mtd_info *s3c_nor_mtd;
  • 2,设置 map_info 结构体:
    s3c_nor_map->name = "s3c_nor";
	s3c_nor_map->phys = 0;
	s3c_nor_map->size = 0x1000000; /* >= NOR的真正大小 */
	s3c_nor_map->bankwidth = 2;
	s3c_nor_map->virt = ioremap(s3c_nor_map->phys, s3c_nor_map->size);

	simple_map_init(s3c_nor_map);
  • 3通过不同的协议获取mtd_info:
	s3c_nor_mtd = do_map_probe("cfi_probe", s3c_nor_map);
	//协议是cfi的
  • 4 添加mtd分区
	add_mtd_partitions(s3c_nor_mtd, s3c_nor_parts, 2);

二、源码实例分析



/*
 * 参考 drivers\mtd\maps\physmap.c
 */

#include <linux/module.h>
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/init.h>
#include <linux/slab.h>
#include <linux/device.h>
#include <linux/platform_device.h>
#include <linux/mtd/mtd.h>
#include <linux/mtd/map.h>
#include <linux/mtd/partitions.h>
#include <asm/io.h>

static struct map_info *s3c_nor_map;
static struct mtd_info *s3c_nor_mtd;

static struct mtd_partition s3c_nor_parts[] = {
	[0] = {
        .name   = "bootloader_nor",
        .size   = 0x00040000,
		.offset	= 0,
	},
	[1] = {
        .name   = "root_nor",
        .offset = MTDPART_OFS_APPEND,
        .size   = MTDPART_SIZ_FULL,
	}
};


static int s3c_nor_init(void)
{
	/* 1. 分配map_info结构体 */
	s3c_nor_map = kzalloc(sizeof(struct map_info), GFP_KERNEL);;

	/* 2. 设置: 物理基地址(phys), 大小(size), 位宽(bankwidth), 虚拟基地址(virt) */
	s3c_nor_map->name = "s3c_nor";
	s3c_nor_map->phys = 0;
	s3c_nor_map->size = 0x1000000; /* >= NOR的真正大小 */
	s3c_nor_map->bankwidth = 2;
	s3c_nor_map->virt = ioremap(s3c_nor_map->phys, s3c_nor_map->size);

	simple_map_init(s3c_nor_map);

	/* 3. 使用: 调用NOR FLASH协议层提供的函数来识别 */
	printk("use cfi_probe\n");
	s3c_nor_mtd = do_map_probe("cfi_probe", s3c_nor_map);
	if (!s3c_nor_mtd)
	{
		printk("use jedec_probe\n");
		s3c_nor_mtd = do_map_probe("jedec_probe", s3c_nor_map);
	}

	if (!s3c_nor_mtd)
	{
		iounmap(s3c_nor_map->virt);
		kfree(s3c_nor_map);
		return -EIO;
	}

	/* 4. add_mtd_partitions */
	add_mtd_partitions(s3c_nor_mtd, s3c_nor_parts, 2);

	return 0;
}

static void s3c_nor_exit(void)
{
	del_mtd_partitions(s3c_nor_mtd);
	iounmap(s3c_nor_map->virt);
	kfree(s3c_nor_map);
}

module_init(s3c_nor_init);
module_exit(s3c_nor_exit);

MODULE_LICENSE("GPL");

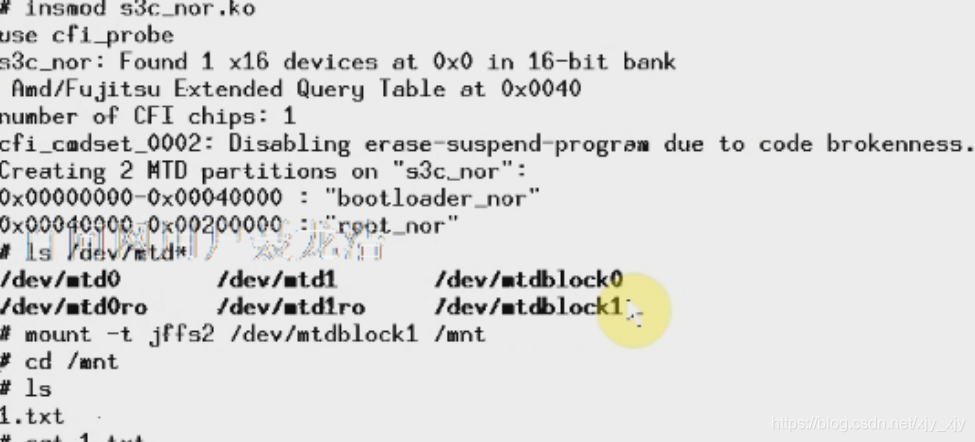

三、实验结果

在这里插入图片描述
