[系统运维]Kubernetes-------二进制部署(一)

K8S

K8S 部署

常见的K8s按照部署方式

Minikube

Minikube是一个工具,可以在本地快速运行-一个单节点微型K8s,仅用于学习、预览K8S的一些特性使用。
部署地址: https://kubernetes.io/docs/setup/minikube

Kubeadmin

Kubeadmin也是一个工具,提供kubeadm init和kubeadm join,用于快速部署K8S集群,相对简单。
https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/

二进制安装部署

生产首选,从官方下载发行版的二进制包,手动部署每个组件和自签TLS证书,组成K8S集群,新手推荐。
https://github.com/kubernetes/kubernetes/releases

环境准备

kube-apiserver kube-controller-manager kube-scheduler etcd
k8s集群master01: 192.168.100.100
k8s集群master02: 192.168.100.200

kubelet kube-proxy docker flannel
k8s集群node01: 192. 168.100.100
k8s集群node02: 192.168.100.120

etcd
etcd集群节点1: 192.168.100.100
etcd集群节点2: 192.168.100.110
etcd集群节点3: 192.168.100.120

负载均衡nginx+keepalive01 (master) : 192.168.100.130
负载均衡nginx+keepalive02 (backup) : 192.168.100.140
systemctl stop firewalld
systemctl disable firewalld
setenforce 0

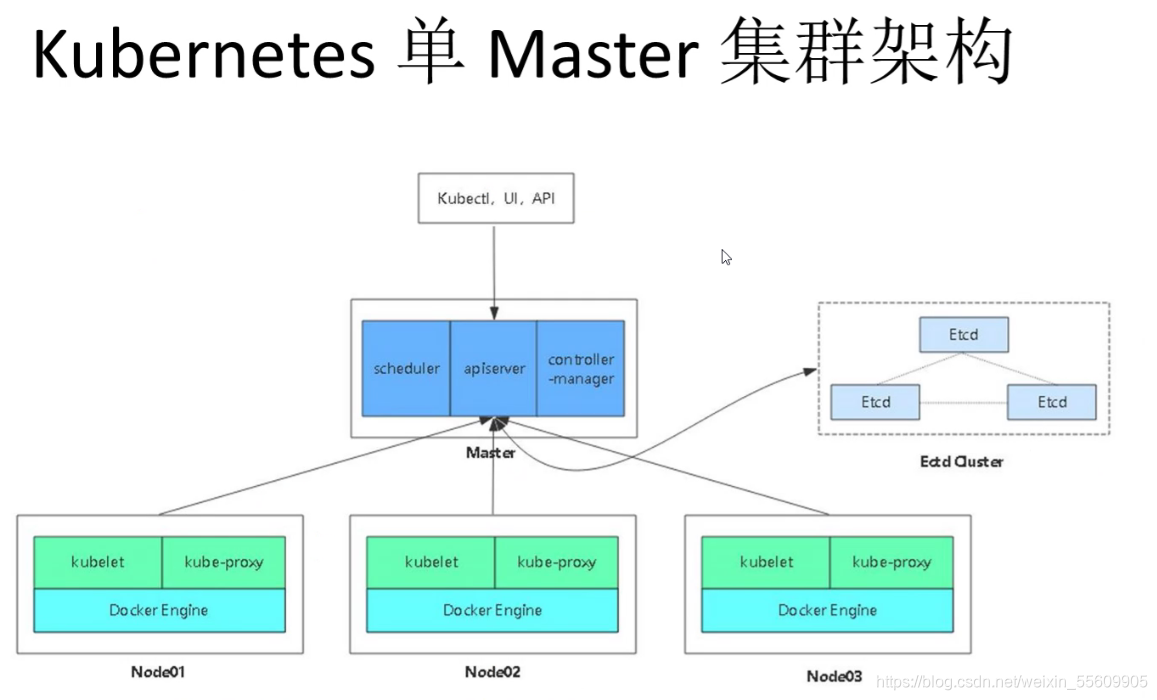

一、K8S单master集群架构

在这里插入图片描述

1.部署 etcd 集群

etcd是Core0S团队于2013年6月发起的开源项目,它的目标是构建一个高可用的分布式键值(key-value) 数据库。etcd内部采用raft协议
作为一致性算法,etcd是go语言编写的。

etcd作为服务发现系统,有以下的特点

特点说明
简单安装配置简单,而且提供了HTTP API进行交互,使用也很简单
安全支持SSL证书验证
快速单实例支持每秒2k+读操作
可靠采用raft算法,实现分布式系统数据的可用性和一致性

etcd目前默认使用2379端口提供HTTP API服务,
2380端口和peer通信(这两个端口已经被IANA(互联网数字分配机构)官方预留给etcd)。
即etcd默认使用2379端口对外为客户端提供通讯,使用端口2380来进行服务器间内部通讯。
etcd在生产环境中一般推 荐集群方式部署。由于etcd的leader选举机制,要求至少为3台或以上的奇数台。

2.准备签发证书环境

CFSSL是CloudFlare 公司开源的一款PKI/TLS 工具。CFSSL包含一个命令行工具和一个用于签名、验证和捆绑TLS证书的HTTP API服务。使用Go语言编写。
CFSSL使用配置文件生成证书,因此自签之前,需要生成它识别的json格式的配置文件,CFSSL提供了方便的命令行生成配置文件。

CFSSL 用来为etcd提供TLS证书,它支持签三种类型的证书

类型说明
client 证书服务端连接客户端时携带的证书,用于客户端验证服务端身份,如kube-apiserver访问etcd;
server证书客户端连接服务端时携带的证书,用于服务端验证客户端身份,如etcd对外提供服务;
peer证书相互之间连接时使用的证书,如etcd节点之间进行验证和通信。

这里全部都使用同一套证书认证。

3.在master01节点上操作

1.下载证书制作工具

wget https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -o /usr/local/bin/cfssl
wget https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -o /usr/local/bin/cfssljson
wget https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -o /usr/local/bin/cfssl-certinfo

curl -L https://pkg.cfssl.org/R1.2/cfssl_linux-amd64 -o /usr/local/bin/cfssl
curl -L https://pkg.cfssl.org/R1.2/cfssljson_linux-amd64 -o /usr/local/bin/cfssljson
curl -L https://pkg.cfssl.org/R1.2/cfssl-certinfo_linux-amd64 -o /usr/local/bin/cfssl-certinfo

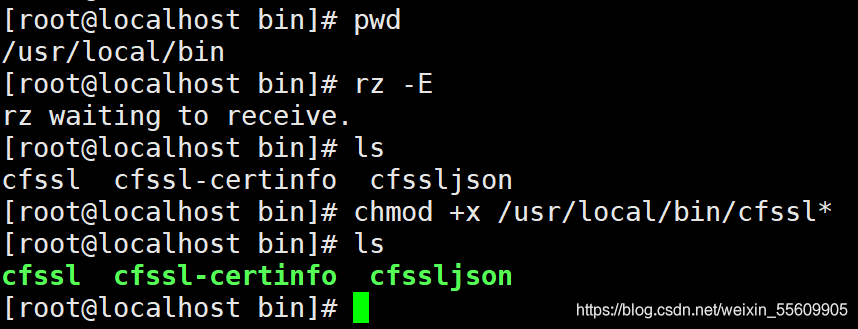

chmod +x /usr/local/bin/cfssl*

在这里插入图片描述

cfssl:					证书签发的工具命令
cfssljson:				将cfssl生成的证书(json格式)变为文件承载式证书
cfssl-certinfo:			验证证书的信息
cfssl-certinfo -cert <证书名称>       #查看证书的信息

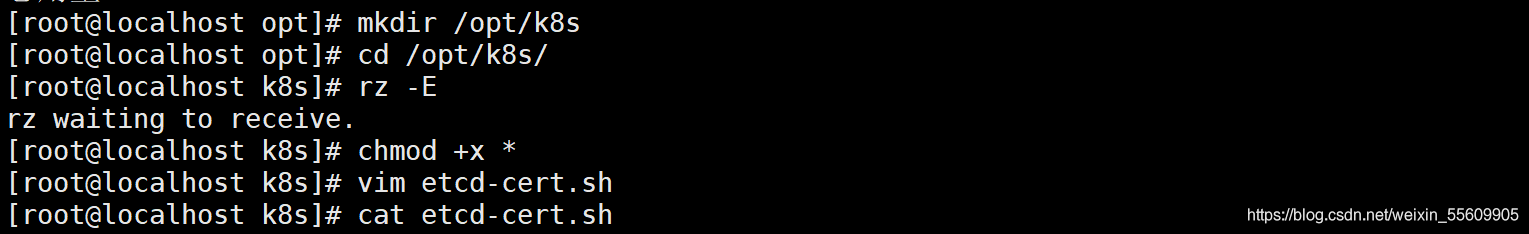

2.创建k8s工作目录

mkdir /opt/k8s
cd /opt/k8s/

在这里插入图片描述

3.上传etcd-cert.sh和etcd.sh 到/opt/k8s/目录中

chmod +x etcd-cert.sh etcd.sh

4.创建用于生成CA证书、etcd服务器证书以及私钥的目录

mkdir /opt/k8s/etcd-cert
mv etcd-cert.sh etcd-cert/
cd /opt/k8s/etcd-cert/

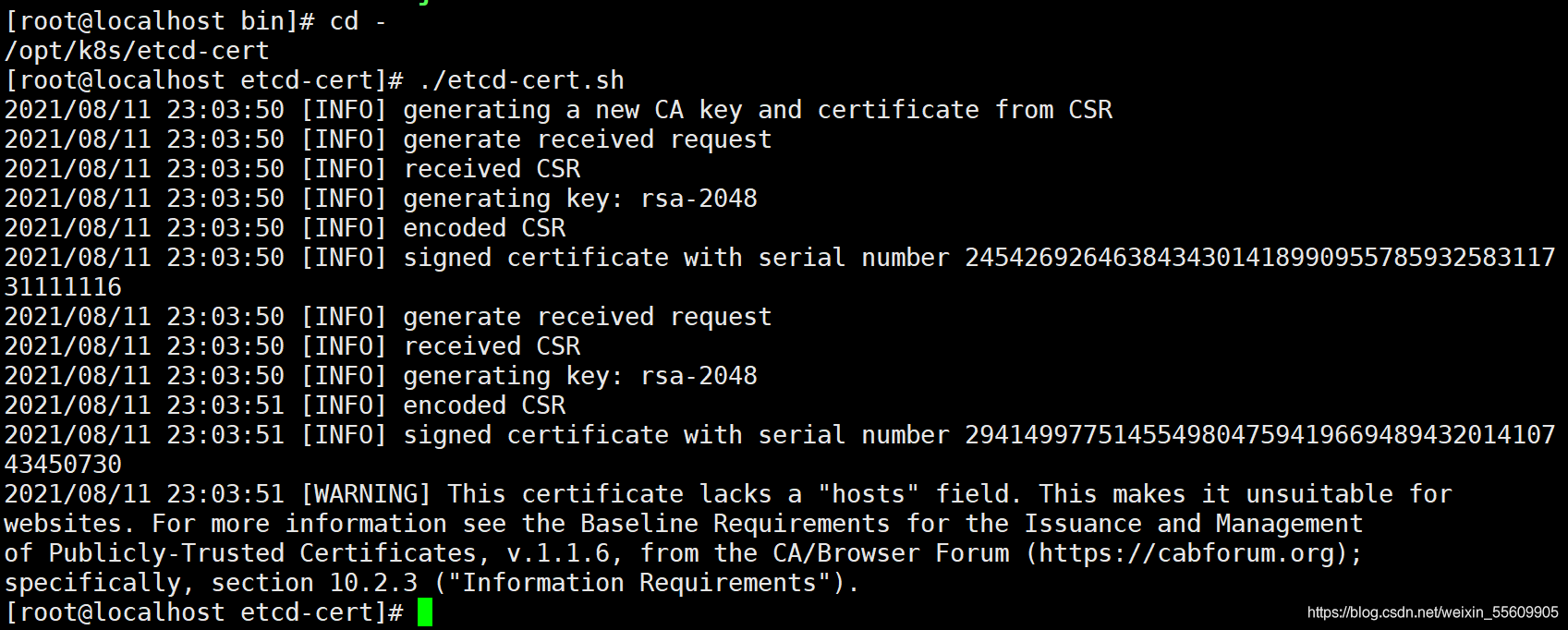

./etcd-cert.sh					#生成CA证书、etcd服务器证书以及私钥
vim /etcd-cert.sh
#!/bin/bash
#配置证书生成策略,让 CA 软件知道颁发有什么功能的证书,生成用来签发其他组件证书的根证书
cat > ca-config.json <<EOF
{
  "signing": {
    "default": {
      "expiry": "87600h"
    },
    "profiles": {
      "www": {
         "expiry": "87600h",
         "usages": [
            "signing",
            "key encipherment",
            "server auth",
            "client auth"
        ]
      }
    }
  }
}
EOF

#ca-config.json:可以定义多个 profiles,分别指定不同的过期时间、使用场景等参数;
#后续在签名证书时会使用某个 profile;此实例只有一个 www 模板。
#expiry:指定了证书的有效期,87600h 10年,如果用默认值一年的话,证书到期后集群会立即宕掉
#signing:表示该证书可用于签名其它证书;生成的 ca.pem 证书中 CA=TRUE;
#key encipherment:表示使用非对称密钥加密,如 RSA 加密;
#server auth:表示client可以用该 CA  server 提供的证书进行验证;
#client auth:表示server可以用该 CA  client 提供的证书进行验证;
#注意标点符号,最后一个字段一般是没有逗号的。


#-----------------------
#生成CA证书和私钥(根证书和私钥)
#特别说明: cfssl和openssl有一些区别,openssl需要先生成私钥,然后用私钥生成请求文件,最后生成签名的证书和私钥等,但是cfssl可以直接得到请求文件。
cat > ca-csr.json <<EOF
{
    "CN": "etcd",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF

#CN:Common Name,浏览器使用该字段验证网站或机构是否合法,一般写的是域名
#key:指定了加密算法,一般使用rsa(size:2048
#C:Country,国家
#ST:State,州,省
#L:Locality,地区,城市
#O: Organization Name,组织名称,公司名称
#OU: Organization Unit Name,组织单位名称,公司部门

cfssl gencert -initca ca-csr.json | cfssljson -bare ca

#生成的文件:
#ca-key.pem:根证书私钥
#ca.pem:根证书
#ca.csr:根证书签发请求文件

#cfssl gencert -initca <CSRJSON>:使用 CSRJSON 文件生成生成新的证书和私钥。如果不添加管道符号,会直接把所有证书内容输出到屏幕。
#注意:CSRJSON 文件用的是相对路径,所以 cfssl 的时候需要 csr 文件的路径下执行,也可以指定为绝对路径。
#cfssljson  cfssl 生成的证书(json格式)变为文件承载式证书,-bare 用于命名生成的证书文件。


#-----------------------
#生成 etcd 服务器证书和私钥
cat > server-csr.json <<EOF
{
    "CN": "etcd",
    "hosts": [
    "192.168.100.100",
    "192.168.100.110",
    "192.168.100.120"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing"
        }
    ]
}
EOF

#hosts:将所有 etcd 集群节点添加到 host 列表,需要指定所有 etcd 集群的节点 ip 或主机名不能使用网段,新增 etcd 服务器需要重新签发证书。

cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server

#生成的文件:
#server.csr:服务器的证书请求文件
#server-key.pem:服务器的私钥
#server.pem:服务器的数字签名证书

#-config:引用证书生成策略文件 ca-config.json
#-profile:指定证书生成策略文件中的的使用场景,比如 ca-config.json 中的 www

在这里插入图片描述

vim /etcd.sh
#!/bin/bash
# example: ./etcd.sh etcd01 192.168.100.100 etcd02=https://192.168.100.110:2380,etcd03=https://192.168.100.120:2380

#创建etcd配置文件/opt/etcd/cfg/etcd
ETCD_NAME=$1
ETCD_IP=$2
ETCD_CLUSTER=$3

WORK_DIR=/opt/etcd

cat > $WORK_DIR/cfg/etcd  <<EOF
#[Member]
ETCD_NAME="${ETCD_NAME}"
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://${ETCD_IP}:2380"
ETCD_LISTEN_CLIENT_URLS="https://${ETCD_IP}:2379"

#[Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://${ETCD_IP}:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://${ETCD_IP}:2379"
ETCD_INITIAL_CLUSTER="etcd01=https://${ETCD_IP}:2380,${ETCD_CLUSTER}"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

#Member:成员配置
#ETCD_NAME:节点名称,集群中唯一。成员名字,集群中必须具备唯一性,如etcd01
#ETCD_DATA_DIR:数据目录。指定节点的数据存储目录,这些数据包括节点ID,集群ID,集群初始化配置,Snapshot文件,若未指定-wal-dir,还会存储WAL文件;如果不指定会用缺省目录
#ETCD_LISTEN_PEER_URLS:集群通信监听地址。用于监听其他member发送信息的地址。ip为全0代表监听本机所有接口
#ETCD_LISTEN_CLIENT_URLS:客户端访问监听地址。用于监听etcd客户发送信息的地址。ip为全0代表监听本机所有接口

#Clustering:集群配置
#ETCD_INITIAL_ADVERTISE_PEER_URLS:集群通告地址。其他member使用,其他member通过该地址与本member交互信息。一定要保证从其他member能可访问该地址。静态配置方式下,该参数的value一定要同时在--initial-cluster参数中存在
#ETCD_ADVERTISE_CLIENT_URLS:客户端通告地址。etcd客户端使用,客户端通过该地址与本member交互信息。一定要保证从客户侧能可访问该地址
#ETCD_INITIAL_CLUSTER:集群节点地址。本member使用。描述集群中所有节点的信息,本member根据此信息去联系其他member
#ETCD_INITIAL_CLUSTER_TOKEN:集群Token。用于区分不同集群。本地如有多个集群要设为不同
#ETCD_INITIAL_CLUSTER_STATE:加入集群的当前状态,new是新集群,existing表示加入已有集群。


#创建etcd.service服务管理文件
cat > /usr/lib/systemd/system/etcd.service <<EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=${WORK_DIR}/cfg/etcd
ExecStart=${WORK_DIR}/bin/etcd \
--name=\${ETCD_NAME} \
--data-dir=\${ETCD_DATA_DIR} \
--listen-peer-urls=\${ETCD_LISTEN_PEER_URLS} \
--listen-client-urls=\${ETCD_LISTEN_CLIENT_URLS},http://127.0.0.1:2379 \
--advertise-client-urls=\${ETCD_ADVERTISE_CLIENT_URLS} \
--initial-advertise-peer-urls=\${ETCD_INITIAL_ADVERTISE_PEER_URLS} \
--initial-cluster=\${ETCD_INITIAL_CLUSTER} \
--initial-cluster-token=\${ETCD_INITIAL_CLUSTER_TOKEN} \
--initial-cluster-state=new \
--cert-file=${WORK_DIR}/ssl/server.pem \
--key-file=${WORK_DIR}/ssl/server-key.pem \
--trusted-ca-file=${WORK_DIR}/ssl/ca.pem \
--peer-cert-file=${WORK_DIR}/ssl/server.pem \
--peer-key-file=${WORK_DIR}/ssl/server-key.pem \
--peer-trusted-ca-file=${WORK_DIR}/ssl/ca.pem
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF

#--listen-client-urls:用于指定etcd和客户端的连接端口
#--advertise-client-urls:用于指定etcd服务器之间通讯的端口,etcd有要求,如果--listen-client-urls被设置了,那么就必须同时设置--advertise-client-urls,所以即使设置和默认相同,也必须显式设置
#--peer开头的配置项用于指定集群内部TLS相关证书(peer 证书),这里全部都使用同一套证书认证
#不带--peer开头的的参数是指定 etcd 服务器TLS相关证书(server 证书),这里全部都使用同一套证书认证


systemctl daemon-reload
systemctl enable etcd
systemctl restart etcd
ls

ca-config.json		ca-csr.json		ca.pem			server.csr			server-key.pem
ca.CSr				ca-key.pem		etcd-cert.sh	server-csr.json		server.pem

在这里插入图片描述

4.启动etcd服务

1.etcd二进制包地址: https://github.com/etcd-io/etcd/releases

2.上传etcd-v3.3.10-1inux-amd64.tar.gz到/opt/k8s/目录中,解压etcd 压缩包

cd /opt/k8s/
tar zxvf etcd-v3.3.10-linux-amd64.tar.gz
ls etcd-v3.3.10-linux-amd64
Documentation	etcd	etcdctl		README-etcdctl.md	README.md	READMEv2-etcdctl.md

在这里插入图片描述
在这里插入图片描述

etcd就是etcd服务的启动命令,后面可跟各种启动参数
etcdctl主要为etcd服务提供了命令行操作

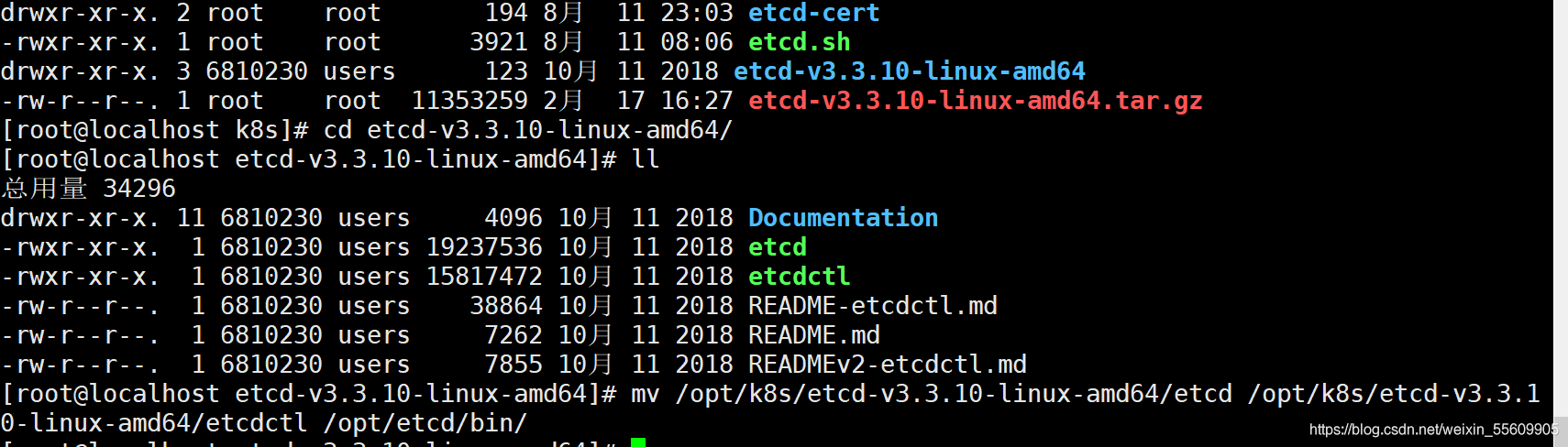

3.创建用于存放etcd 配置文件,命令文件,证书的目录1

mkdir -p /opt/etcd/{cfg,bin,ssl}

mv /opt/k8s/etcd-v3.3.10-linux-amd64/etcd /opt/k8s/etcd-v3.3.10-linux-amd64/etcdctl /opt/etcd/bin/
cp /opt/k8s/etcd-cert/*.pem /opt/etcd/ssl/

在这里插入图片描述

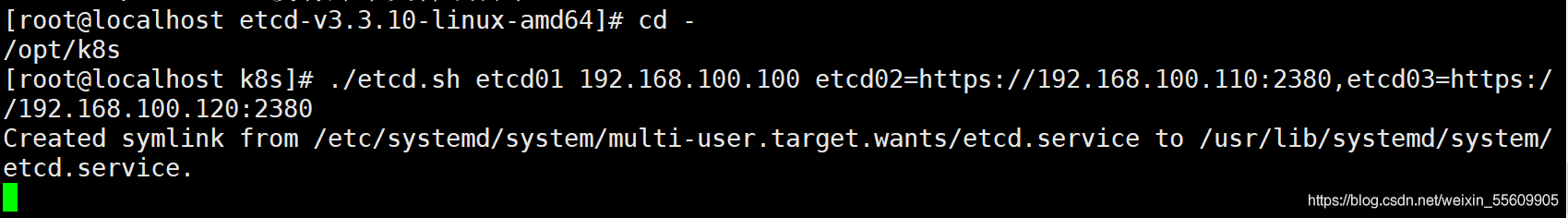

./etcd.sh etcd01 192.168.100.100 etcd02=https://192.168.100.110:2380,etcd03=https://192.168.100.120:2380
进入卡住状态等待其他节点加入,这里需要三台etcd服务同时启动,如果只启动其中一台后,
服务会卡在那里,直到集群中所有etcd节点都已启动, 可忽略这个情况

在这里插入图片描述

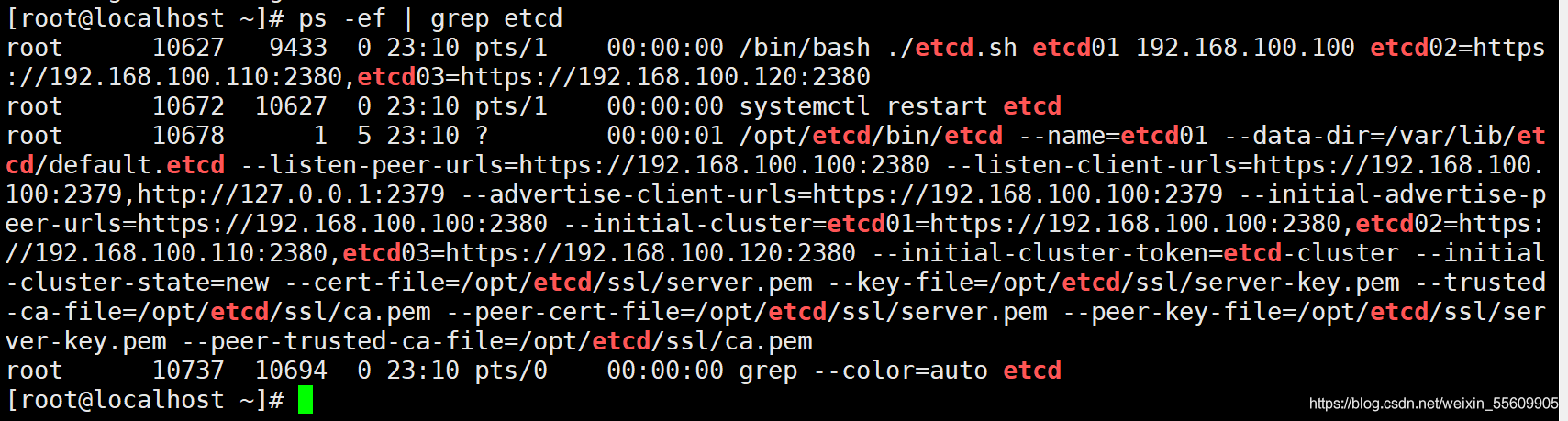

4.另外打开一个窗口查看etcd进程是否正常

ps -ef | grep etcd

在这里插入图片描述

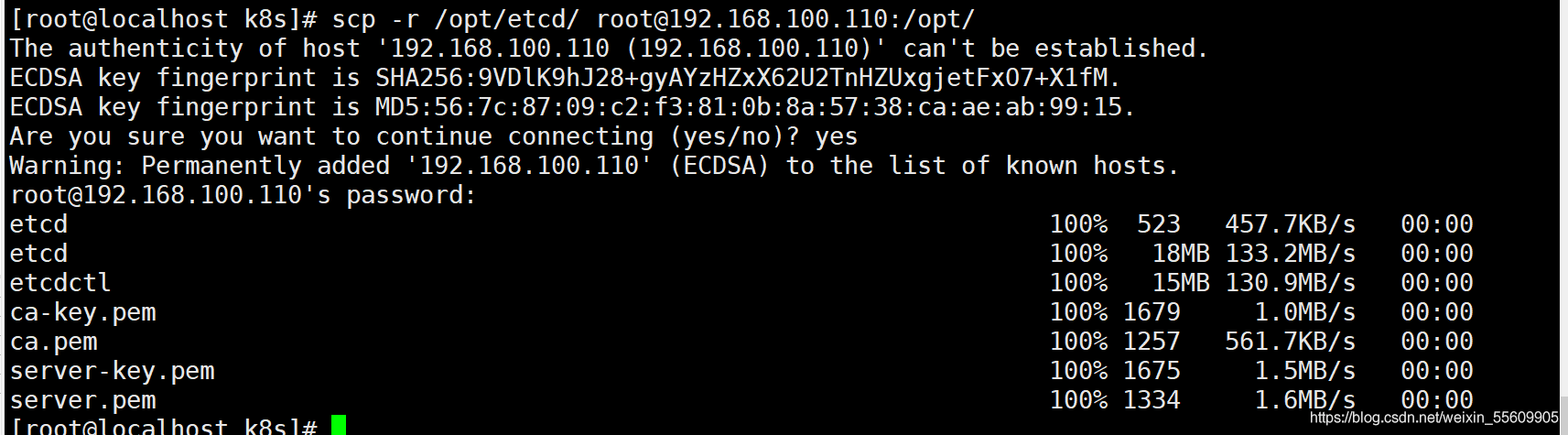

5.把etcd相关证书文件和命令文件全部拷贝到另外两个etcd集群节点

scp -r /opt/etcd/ root@192.168.100.110:/opt/
scp -r /opt/etcd/ root@192.168.100.120:/opt/

在这里插入图片描述

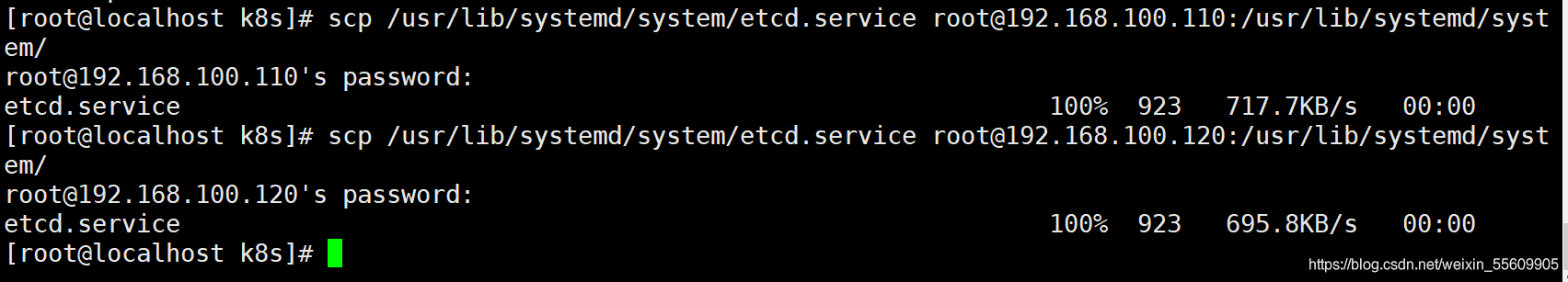

6.把etcd服务管理文件拷贝到另外两个etcd集群节点

scp /usr/lib/systemd/system/etcd.service root@192.168.100.110:/usr/lib/systemd/system/
scp /usr/lib/systemd/system/etcd.service root@192.168.100.120:/usr/lib/systemd/system/

在这里插入图片描述

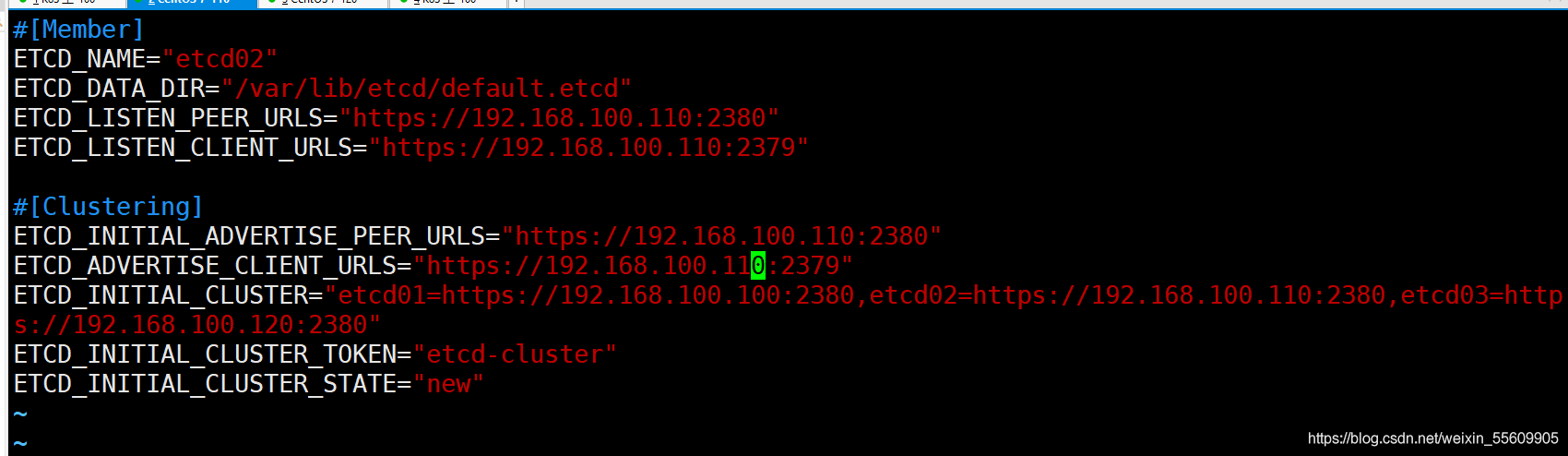

5.在node01节点上修改

vim /opt/etcd/cfg/etcd
# [Member]
ETCD_NAME="etcd02"			#修改
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.100.110:2380"			#修改
ETCD_LISTEN_CLIENT_URLS="https://192.168.100.110:2379" 			#修改

# [Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.100.110:2380"		#修改
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.100.110:2379"			#修改
ETCD_INITIAL_CLUSTER="etcd01=https://192.168.100.100:2380,etcd02=https://192.168.100.110:2380,etcd03=https://192.168.100.120:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

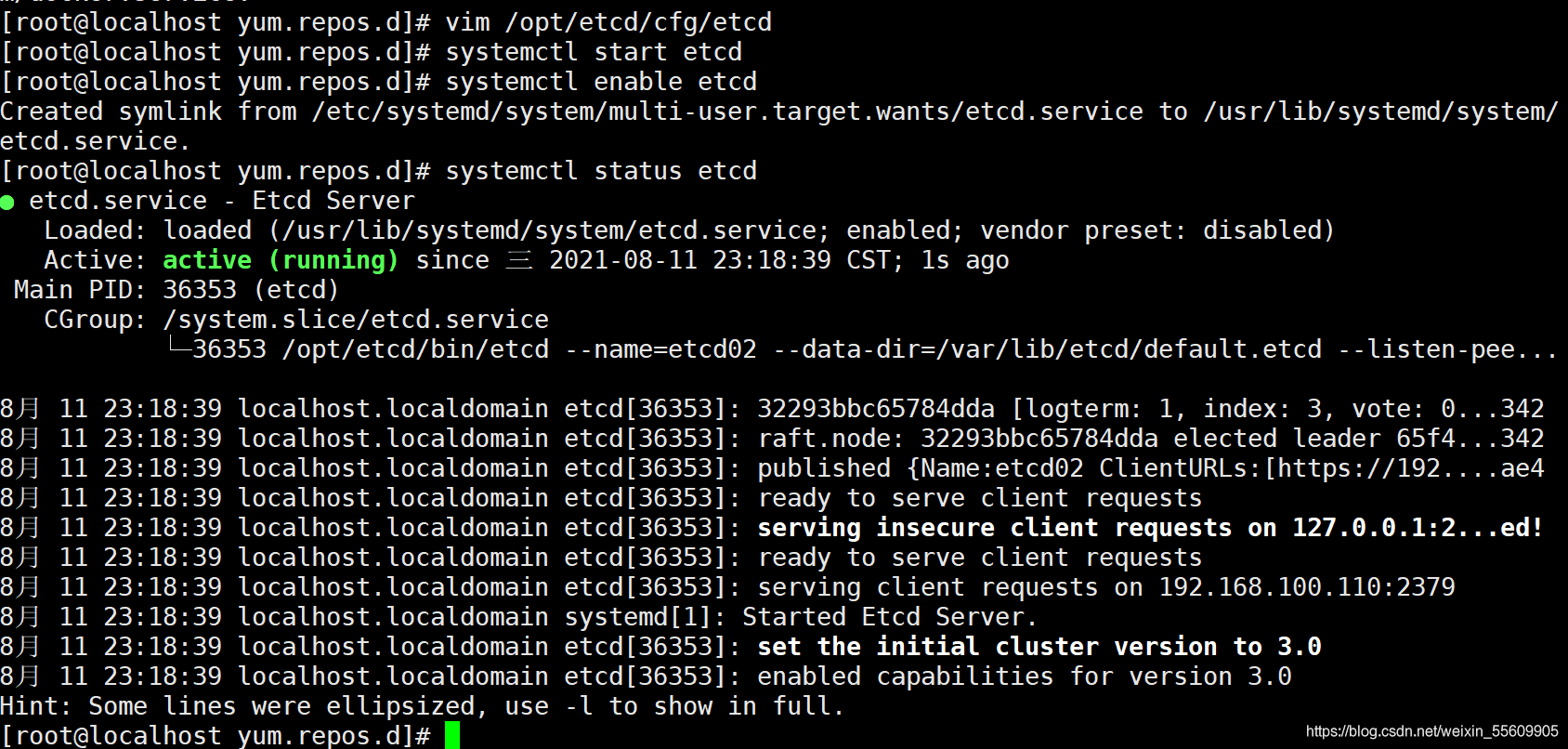

启动etcd服务
systemctl start etcd
systemctl enable etcd
systemctl status etcd

在这里插入图片描述
在这里插入图片描述

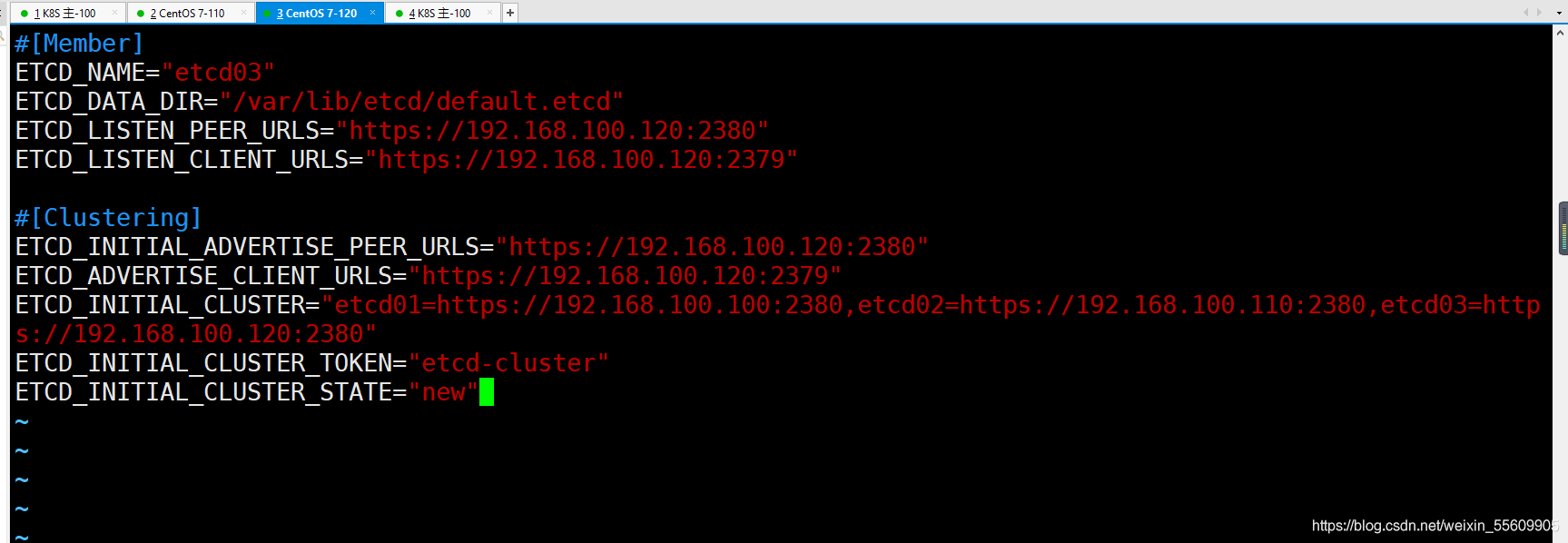

6.在node02节点上修改

vim /opt/etcd/cfg/etcd
# [Member]
ETCD_NAME="etcd03"			#修改
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://192.168.100.120:2380"			#修改
ETCD_LISTEN_CLIENT_URLS="https://192.168.100.120:2379" 			#修改

# [Clustering]
ETCD_INITIAL_ADVERTISE_PEER_URLS="https://192.168.100.120:2380"		#修改
ETCD_ADVERTISE_CLIENT_URLS="https://192.168.100.120:2379"			#修改
ETCD_INITIAL_CLUSTER="etcd01=https://192.168.100.100:2380,etcd02=https://192.168.100.110:2380,etcd03=https://192.168.100.120:2380"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"

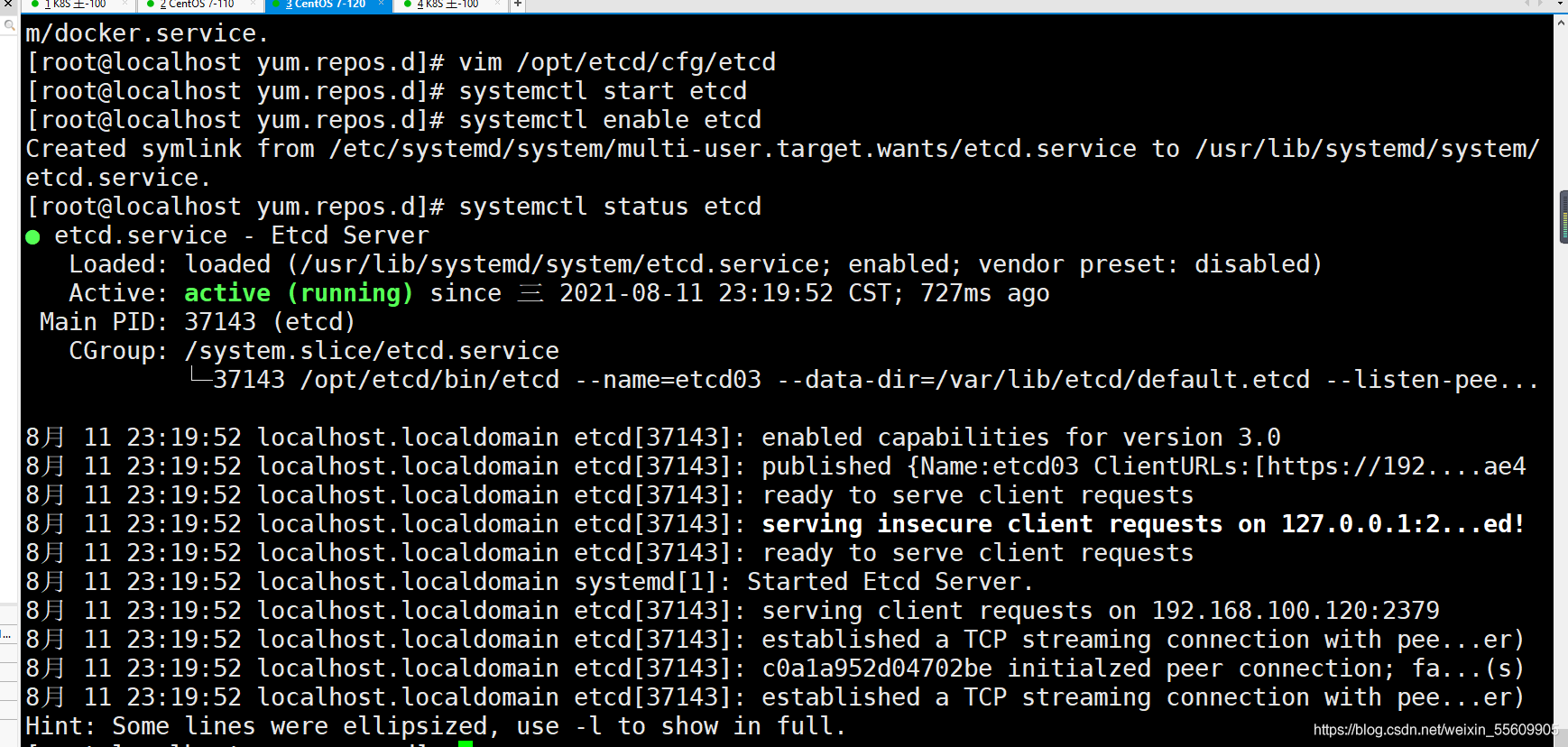

启动etcd服务
systemctl start etcd
systemctl enable etcd
systemctl status etcd

在这里插入图片描述
在这里插入图片描述

7.在master01节点上操作

ln -s /opt/etcd/bin/etcd* /usr/local/bin

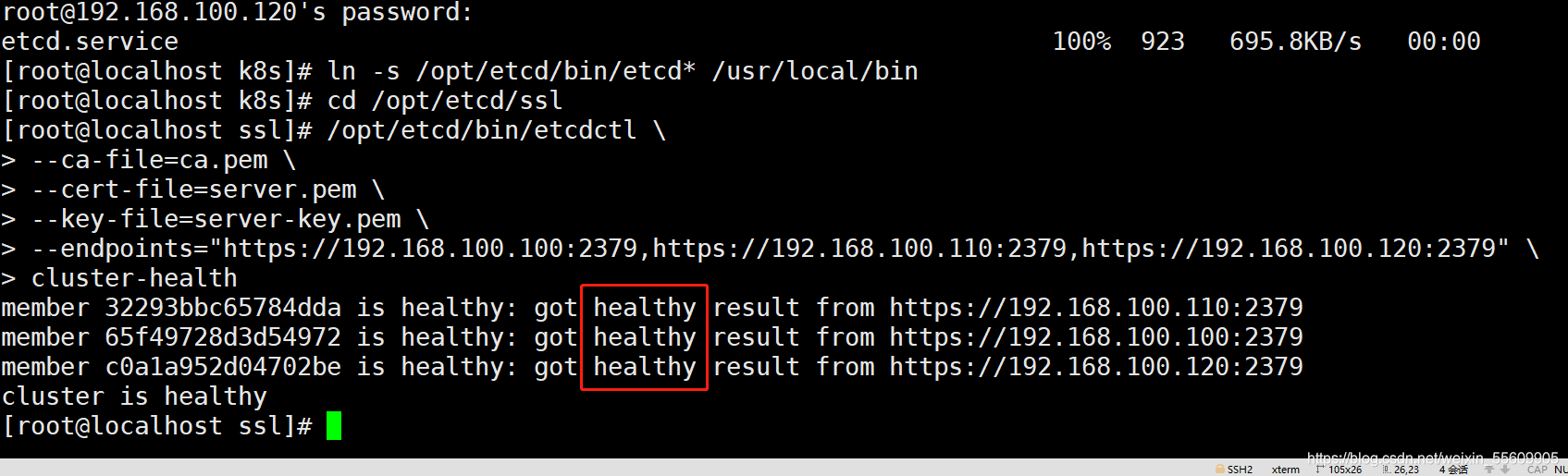

1.检查etcd群集状态

cd /opt/etcd/ssl
/opt/etcd/bin/etcdctl \
--ca-file=ca.pem \
--cert-file=server.pem \
--key-file=server-key.pem \
--endpoints="https://192.168.100.100:2379,https://192.168.100.110:2379,https://192.168.100.120:2379" \
cluster-health

在这里插入图片描述

--cert-file:		识别HTTPS端使用SSL证书文件
--key-file:			使用此SSL密钥文件标识HTTPS客户端
--ca-file:			使用此CA证书验证启用https的服务器的证书
--endpoints:		集群中以逗号分隔的机器地址列表
cluster-health:		检查etcd集群的运行状况

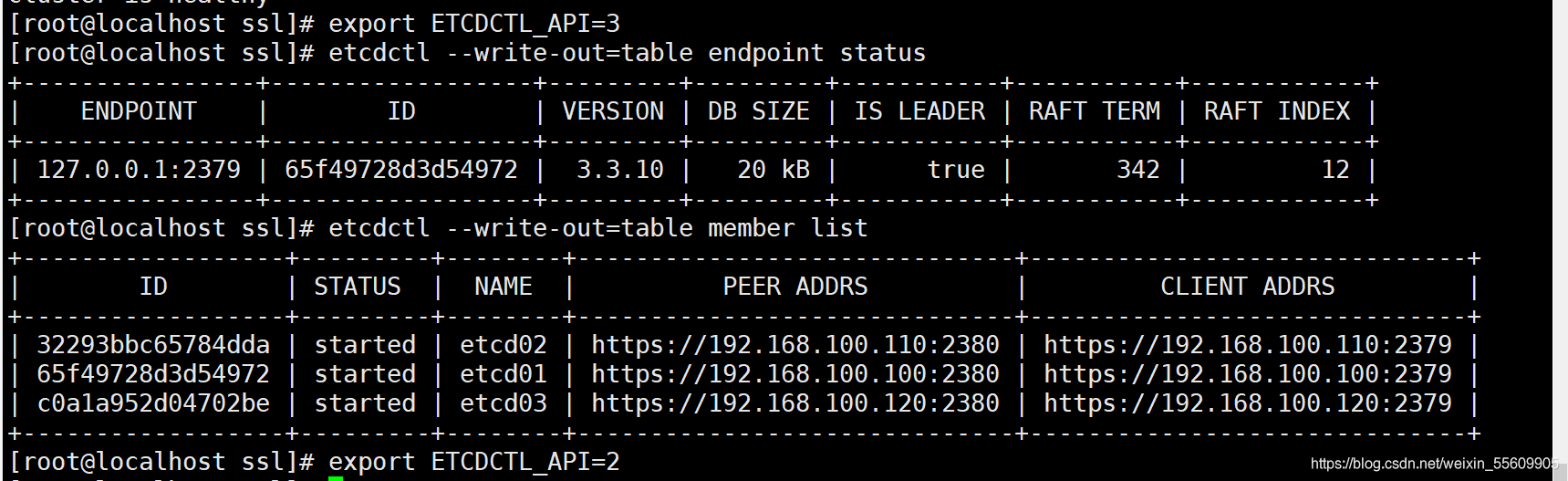

2.切换到etcd3版本查看集群节点状态和成员列表

export ETCDCTL_API=3			#v2和v3命令略有不同,etcd2和etcd3也是不兼容的,默认是v2版本
etcdctl --write-out=table endpoint status
etcdctl --write-out=table member list
export ETCDCTL_API=2			#再切回v2版本

在这里插入图片描述

二、部署docker引擎

所有node’节点部署docker引擎

yum install -y yum-utils device-mapper-persi stent-data lvm2
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
yum install -y docker-ce docker-ce-cli containerd.io

systemctl start docker.service
systemctl enable docker.service

三、flannel网络配置

1.K8S中Pod 网络通信

1.Pod内容器与容器之间的通信

在同一个Pod 内的容器(Pod 内的容器是不会跨宿主机的)共享同一个网络命令空间,相当于它们在同一台机器上一样,可以用localhost地址访问彼此的端口。

2.同一个Node内Pod之间的通信

每个Pod都有一个真实的全局IP地址,同一个Node内的不同Pod之,间可以直接采用对方Pod的IP地址进行通信,Pod1 与Pod2都是通过Veth连接到同一个docker0 网桥,网段相同,所以它们之,间可以直接通信。

3.不同Node 上Pod之间的通信

Pod地址与docker0 在同一网段,docker0网段与宿主机网卡是两个不同的网段,且不同Node之间的通信只能通过宿主机的物理网卡进行。
要想实现不同Node上Pod之间的通信,就必须想办法通过主机的物理网卡IP 地址进行寻址和通信。因此要满足两个条件: Pod 的 IP 不能冲突;将Pod的IP和所在的Node的IP关联起来,通过这个关联让不同Node上Pod之间直接通过内网IP地址通信。

4.Overlay Network

叠加网络,在二层或者三层基础网络上叠加的种虚拟网络技术模式,该网络中的主机通过虚拟链路隧道连接起来(类似于VPN)。

5.VXLAN

将源数据包封装到UDP中,并使用基础网络的IP/MAC作为外层报文头进行封装,然后在以太网.上传输,到达目的地后由隧道端点解封装并将数据发送给目标地址。

6.Flannel

Flannel的功能是让集群中的不同节点主机创建的Docker容器都具有全集群唯一的虚拟IP地址。
Flannel是Overlay网络的一种,也是将TCP源数据包封装在另一种网络包里面进行路由转发和通信,目前己经支持UDP、VXLAN、AWSVPC等数据转发方式。

7.Flannel工作原理

数据从node01. 上Pod的源容器中发出后,经由所在主机的docker0 虚拟网卡转发到flannel0 虚拟网卡,flanneld 服务监听在flannel0虚拟网卡的另外一端。
Flannel通过Etcd服务维护了一张节点间的路由表。源主机node01的flanneld服务将原本的数据内容封装到UDP 中后根据自己的路由表通过物理网卡投递给目的节点node02的flanneld服务,数据到达以后被解包,然后直接进入目的节点的 flannel0虚拟网卡,之后被转发到目的主机的docker0 虚拟网卡,最后就像本机容器通信一样由docker0 转发到目标容器。

8.ETCD之Flannel提供说明

存储管理Flannel可分配的IP地址段资源
监控ETCD中每个Pod的实际地址,并在内存中建立维护Pod节点路由表
在这里插入图片描述

2.在master01节点上操作

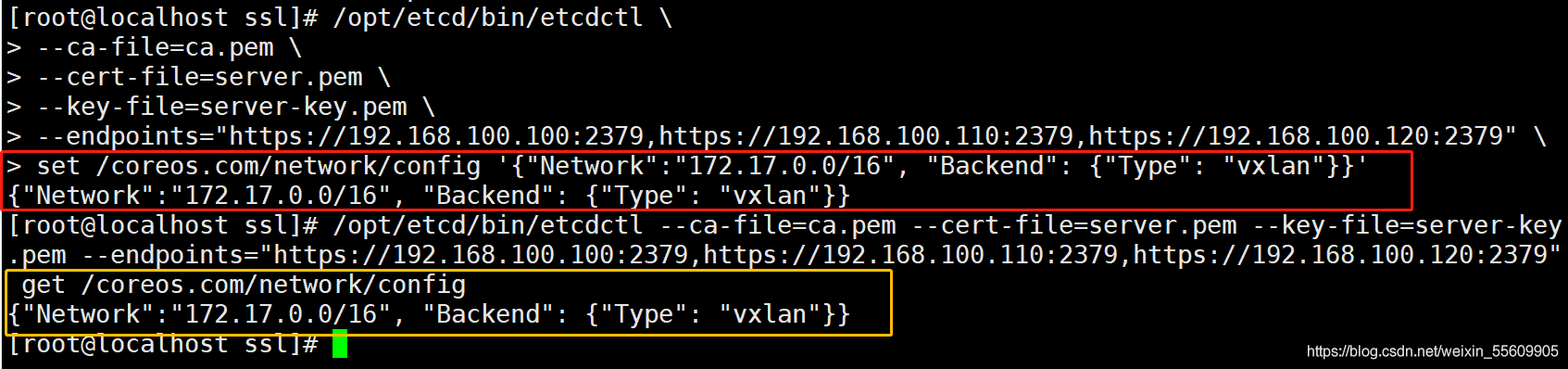

1.添加flannel 网络配置信息,写入分配的子网段到etcd中,供flannel 使用

cd /opt/etcd/ssl
/opt/etcd/bin/etcdctl \
--ca-file=ca.pem \
--cert-file=server.pem \
--key-file=server-key.pem \
--endpoints="https://192.168.100.100:2379,https://192.168.100.110:2379,https://192.168.100.120:2379" \
set /coreos.com/network/config '{"Network":"172.17.0.0/16", "Backend": {"Type": "vxlan"}}'

在这里插入图片描述

2.查看写入的信息

/opt/etcd/bin/etcdctl \
--ca-file=ca.pem \
--cert-file=server.pem \
--key-file=server-key.pem \
--endpoints="https://192.168.100.100:2379,https://192.168.100.110:2379,https://192.168.100.120:2379" \
get /coreos.com/network/config

在这里插入图片描述

set <key> <value>
set /coreos.com/network/config 添加一条网络配置记录,这个配置将用于flannel分配给每个docker的虚拟IP地址段
get <key>
get /coreos.com/network/config 获取网络配置记录,后面不用再跟参数了

Network:用于指定Flannel地址池
Backend: 用于指定数据包以什么方式转发,默认为udp模式,Backend为vxlan比起预设的udp性能相对好一些

3在所有node 节点上操作

1.上传flannel.sh和flannel-v0.10.0-linux-amd64. tar.gz 到/opt目录中,解压flannel压缩包

cd /opt
tar zxvf flannel-v0.10.0-linux-amd64.tar.gz
flanneld				#flanneld为主要的执行文件
mk-docker-opts.sh		#mk-docker-opts.sh脚本用于生成Docker启动参数
README.md

在这里插入图片描述
在这里插入图片描述

2.创建kubernetes工作目录

mkdir -p /opt/kubernetes/{cfg,bin,ssl}

cd /opt
mv mk-docker-opts.sh flanneld /opt/kubernetes/bin/

在这里插入图片描述

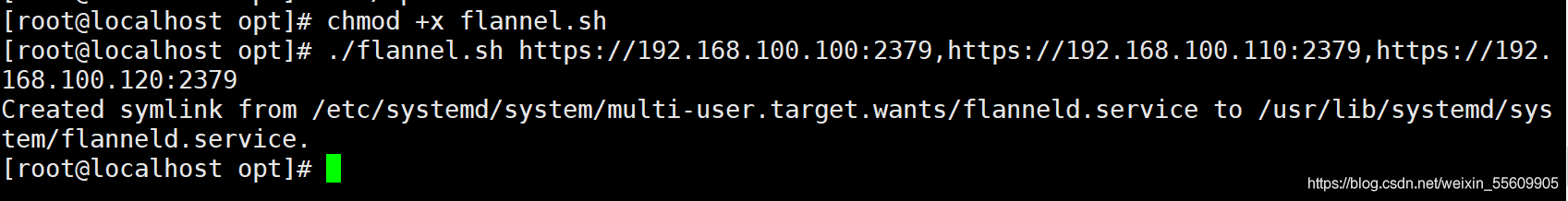

3.启动flanneld服务, 开启flannel网络功能

cd /opt
chmod +x flannel.sh
./flannel.sh https://192.168.100.100:2379,https://192.168.100.110:2379,https://192.168.100.120:2379

在这里插入图片描述

4.flannel启动后会生成一个docker网络相关信息配置文件/run/flannel/subnet.env,包含了docker要使用flannel通讯的相关参数

cat /run/flannel/subnet.env
DOCKER_OPT_BIP="--bip=172.17.19.1/24"
DOCKER_OPT_IPMASQ="--ip-masq=false"
DOCKER_OPT_MTU="--mtu=1450*
DOCKER_NETWORK_OPTIONS=" --bip=172.17.19.1/24 --ip-masq=false --mtu=1450"

在这里插入图片描述

--bip: 			指定docker 启动时的子网
--ip-masq:		设置ipmasq=false关闭snat伪装策略
--mtu=1450:		mtu要留出50字节给外层的vxlan封包的额外开销使用

5.修改docker服务管理文件,配置docker连接flannel

cp /lib/systemd/system/docker.service /lib/systemd/system/docker.service.bak
vim /lib/systemd/system/docker.service
[Service]
Type=notify
# the default is not to use systemd for cgroups because the delegate issues still
# exists and systemd currently does not support the cgroup feature set required
# for containers run by docker
EnvironmentFile=/run/flannel/subnet.env		#添加
ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS -H fd:// --containerd=/run/containerd/containerd.sock		#修改
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

在这里插入图片描述

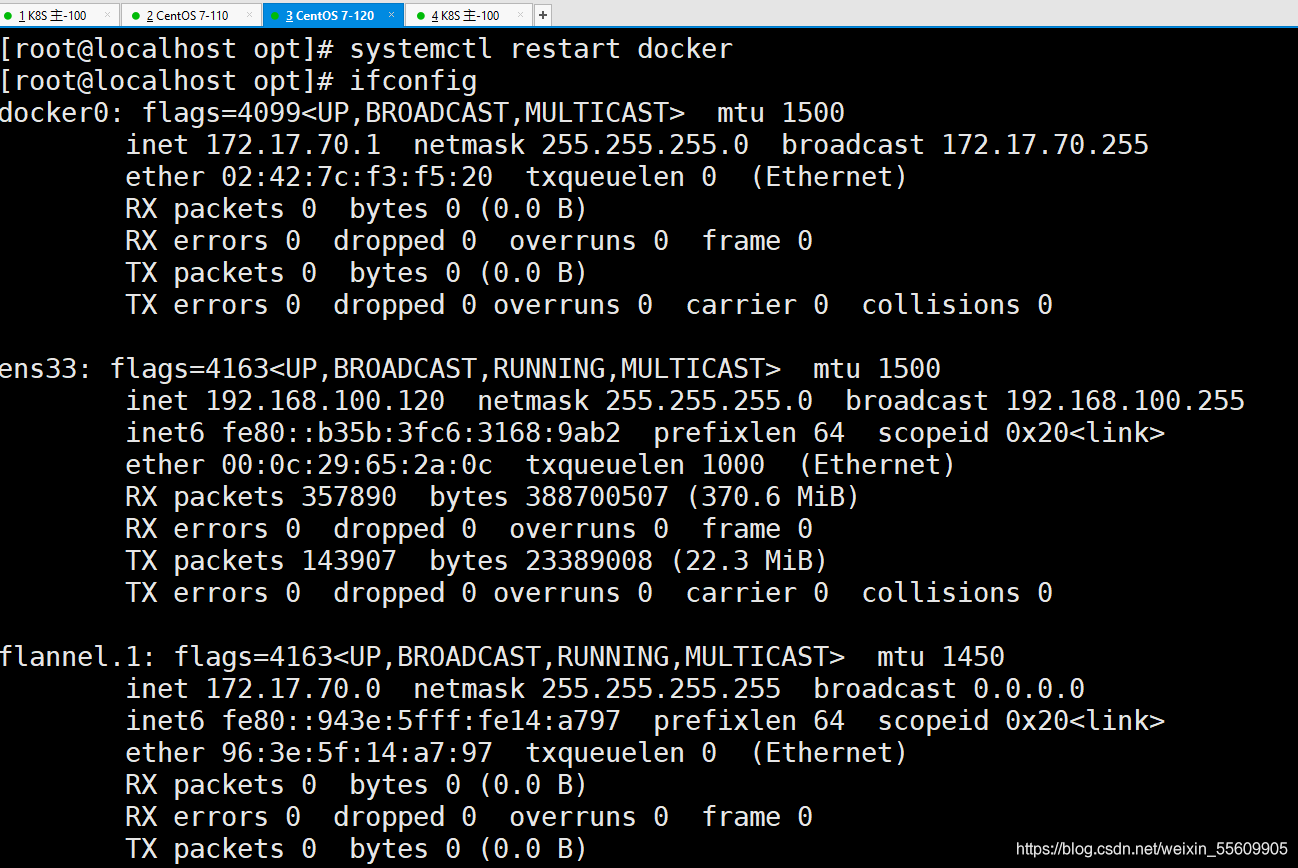

6.重启docker服务

systemctl daemon-reload
systemctl restart docker

7.查看docker0 和flannel.1的IP地址,此时应该在同一网段里

ifconfig

docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.19.1  netmask 255.255.255.0  broadcast 172.17.19.255
        ether 02:42:e4:af:4e:98  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.110  netmask 255.255.255.0  broadcast 192.168.100.255
        inet6 fe80::a0eb:a10a:47f2:aed3  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:ad:1c:0f  txqueuelen 1000  (Ethernet)
        RX packets 344654  bytes 387353421 (369.4 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 129001  bytes 22018543 (20.9 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 172.17.19.0  netmask 255.255.255.255  broadcast 0.0.0.0
        inet6 fe80::347a:eeff:fe37:d863  prefixlen 64  scopeid 0x20<link>
        ether 36:7a:ee:37:d8:63  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 27 overruns 0  carrier 0  collisions 0

在这里插入图片描述
在这里插入图片描述

总结

准备cfssl证书生成工具
生成证书
准备etcd二进制包
生成etcd的配置文件和服务管理文件
启动etcd

把etcd01的配置文件,可执行文件,证书,etcd服务管理文件复制到etcd02 etcd03 节点上
etcd02 etcd03 修改配置文件
启动etcd加入集群

验证etcd集群状态
flannel实现 不同node上的pod 相互通信用的

flannel会把内部的podiP封装到upd中根据在etcd保存的路由表通过物理网卡发送给目的node.
目的node 在接受到转发来的数据后由flanneld解封装暴露出udp 里的内部Pod ip,再根据目的Ip由flannel0 --> docker0转发到目的pod中

使用etcdctl在etcd中添加flannel 的网段和转发模式upd、vxlan
准备flannel 安装包
生成docker 网络配置参数并启动flanne1服
修改docker启动参数,使docker0网卡和flannel网卡保持在一个网段里
验证node之间的容器通信是否正常
  系统运维 最新文章
配置小型公司网络WLAN基本业务(AC通过三层
如何在交付运维过程中建立风险底线意识,提
快速传输大文件,怎么通过网络传大文件给对
从游戏服务端角度分析移动同步(状态同步)
MySQL使用MyCat实现分库分表
如何用DWDM射频光纤技术实现200公里外的站点
国内顺畅下载k8s.gcr.io的镜像
自动化测试appium
ctfshow ssrf
Linux操作系统学习之实用指令(Centos7/8均
上一篇文章      下一篇文章      查看所有文章
加:2021-08-12 17:05:23  更:2021-08-12 17:05:50

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/25 18:28:41-

图片自动播放器
↓图片自动播放器↓
TxT小说阅读器
↓语音阅读,小说下载,古典文学↓
一键清除垃圾
↓轻轻一点,清除系统垃圾↓
图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
