[系统运维]超详细，K8S二进制单节点Master部署，值得一看

一、部署单节点master集群

1、环境准备

k8s集群master01：192.168.22.100
k8s集群node01：192.168.22.110
k8s集群node02：12.168.22.119

etcd集群节点1：192.168.22.100
etcd集群节点2：192.168.22.110
etcd集群节点3：192.168.22.119

• 关闭所有实验环境虚拟机的防火墙

systemctl  stop  firewalld
systemctl  disable   firewalld
setenforce  0

2、部署etcd集群

在master节点上操作

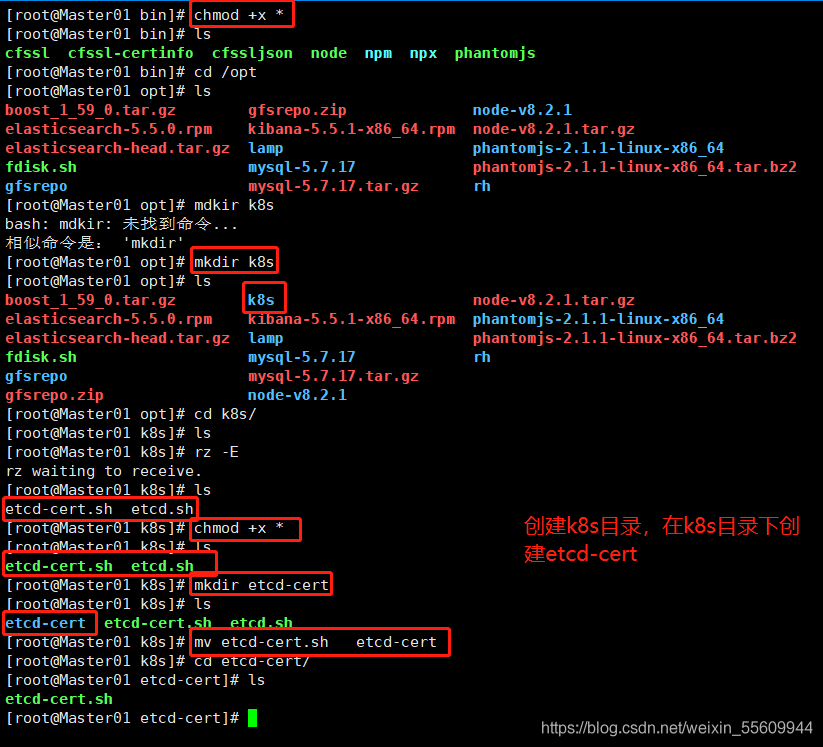

#创建/k8s目录

mkdir k8s
cd k8s

#创建证书制作的脚本
vim etcd-cert.sh
#!/bin/bash
cat > ca-config.json <<EOF                #可以定义多个 profiles，分别指定不同的过期时间、使用场景等参数
{
  "signing": {
    "default": {
      "expiry": "87600h"                  #指定了证书的有效期，87600h 为10年
    },
    "profiles": {
      "www": {
         "expiry": "87600h",
         "usages": [
            "signing",                    #表示该证书可用于签名其它证书；生成的 ca.pem 证书中 CA=TRUE
            "key encipherment",           #表示使用非对称密钥加密，如 RSA 加密
            "server auth",                #表示client可以用该 CA 对 server 提供的证书进行验证
            "client auth"                 #表示server可以用该 CA 对 client 提供的证书进行验证
        ]
      }
    }
  }
}
EOF

cat > ca-csr.json <<EOF
{
    "CN": "etcd",
    "key": {
        "algo": "rsa",                    #指定了加密算法，一般使用rsa（size：2048）
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "Beijing",
            "ST": "Beijing"
        }
    ]
}
EOF
cfssl gencert -initca ca-csr.json | cfssljson -bare ca

cat > server-csr.json <<EOF
{
    "CN": "etcd",
    "hosts": [
    "192.168.22.100",
    "192.168.22.110",                     #定义三个节点的IP地址
    "192.168.22.119"
    ],
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "CN",
            "L": "BeiJing",
            "ST": "BeiJing"
        }
    ]
}
EOF
cfssl gencert -ca=ca.pem -ca-key=ca-key.pem -config=ca-config.json -profile=www server-csr.json | cfssljson -bare server

#创建启动脚本

vim  etcd.sh
#!/bin/bash
#example: ./etcd.sh etcd01 192.168.22.100 etcd02=https://192.168.22.110:2380,etcd03=https://192.168.22.119:2380
#使用格式：etcd名称 当前etcd的IP地址+完整的集群名称和地址
ETCD_NAME=$1                                      #节点名称，集群中唯一
ETCD_IP=$2
ETCD_CLUSTER=$3

WORK_DIR=/opt/etcd                                #数据目录。指定节点的数据存储目录

cat > $WORK_DIR/cfg/etcd  <<EOF
#[Member]
ETCD_NAME="${ETCD_NAME}"
ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
ETCD_LISTEN_PEER_URLS="https://${ETCD_IP}:2380"   #集群通信监听地址,用于监听其他member发送信息的地址
ETCD_LISTEN_CLIENT_URLS="https://${ETCD_IP}:2379" #客户端访问监听地址,用于监听etcd客户发送信息的地址

ETCD_INITIAL_ADVERTISE_PEER_URLS="https://${ETCD_IP}:2380"
ETCD_ADVERTISE_CLIENT_URLS="https://${ETCD_IP}:2379"
ETCD_INITIAL_CLUSTER="etcd01=https://${ETCD_IP}:2380,${ETCD_CLUSTER}"
ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
ETCD_INITIAL_CLUSTER_STATE="new"
EOF

cat > /usr/lib/systemd/system/etcd.service <<EOF
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target

[Service]
Type=notify
EnvironmentFile=${WORK_DIR}/cfg/etcd
ExecStart=${WORK_DIR}/bin/etcd \
--name=\${ETCD_NAME} \
--data-dir=\${ETCD_DATA_DIR} \
--listen-peer-urls=\${ETCD_LISTEN_PEER_URLS} \
--listen-client-urls=\${ETCD_LISTEN_CLIENT_URLS},http://127.0.0.1:2379 \
--advertise-client-urls=\${ETCD_ADVERTISE_CLIENT_URLS} \
--initial-advertise-peer-urls=\${ETCD_INITIAL_ADVERTISE_PEER_URLS} \
--initial-cluster=\${ETCD_INITIAL_CLUSTER} \
--initial-cluster-token=\${ETCD_INITIAL_CLUSTER_TOKEN} \
--initial-cluster-state=new \
--cert-file=${WORK_DIR}/ssl/server.pem \
--key-file=${WORK_DIR}/ssl/server-key.pem \
--trusted-ca-file=${WORK_DIR}/ssl/ca.pem \
--peer-cert-file=${WORK_DIR}/ssl/server.pem \
--peer-key-file=${WORK_DIR}/ssl/server-key.pem \
--peer-trusted-ca-file=${WORK_DIR}/ssl/ca.pem
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target
EOF


systemctl daemon-reload
systemctl enable etcd
systemctl restart etcd

• 生成证书



• 安装etcd

cd  /opt/k8s
#上传   etcd-v3.3.10-linux-amd64.tar   到 k8s中
tar zxvf  etcd-v3.3.10-linux-amd64.tar.gz

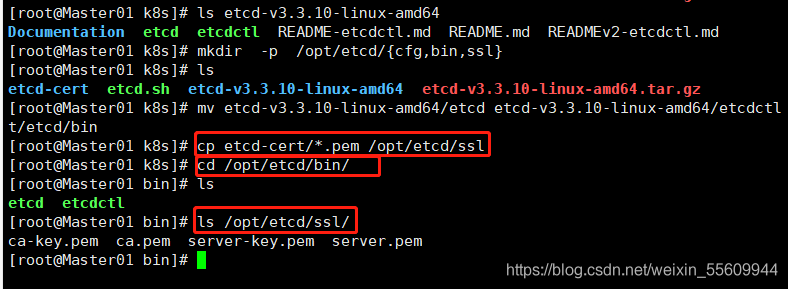

#创建存放  etcd  配置文件，命令，证书目录
mkdir  -p  /opt/etcd/{cfg,bin,ssl}
mv etcd-v3.3.10-linux-amd64/etcd etcd-v3.3.10-linux-amd64/etcdctl /opt/etcd/bin    #拷贝命令文件
cp etcd-cert/*.pem /opt/etcd/ssl                                                   #拷贝证书文件

./etcd.sh etcd01 192.168.22.100 etcd02=https://192.168.22.110:2380,etcd03=https://192.168.22.119:2380  #进入卡住状态等待其他节点加入

ps -ef  | grep  etcd   #另开一个窗口查看进程是否正常

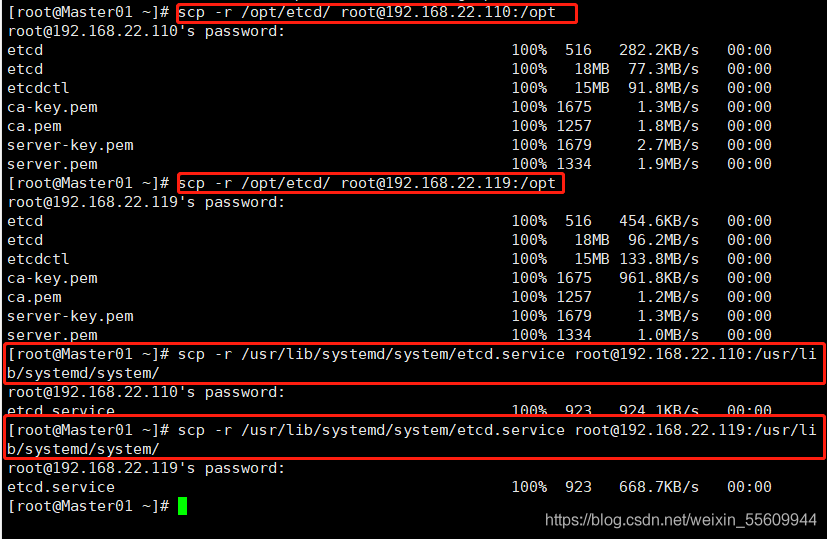

#将证书和启动脚本推送/复制到两台node节点中
scp -r /opt/etcd/ root@192.168.22.110:/opt
scp -r /opt/etcd/ root@192.168.22.119:/opt
scp -r /usr/lib/systemd/system/etcd.service root@192.168.22.110:/usr/lib/systemd/system/
scp -r /usr/lib/systemd/system/etcd.service root@192.168.22.119:/usr/lib/systemd/system/



检查集群状态(master上执行)
/opt/etcd/bin/
etcdctl\
--ca-file=ca.pem \
--cert-file=server.pem \
--key-file=server-key.pem \
--endpoints="https://192.168.22.100:2379,https://192.168.22.110:2379,https://192.168.22.119:2379"\
 cluster-health

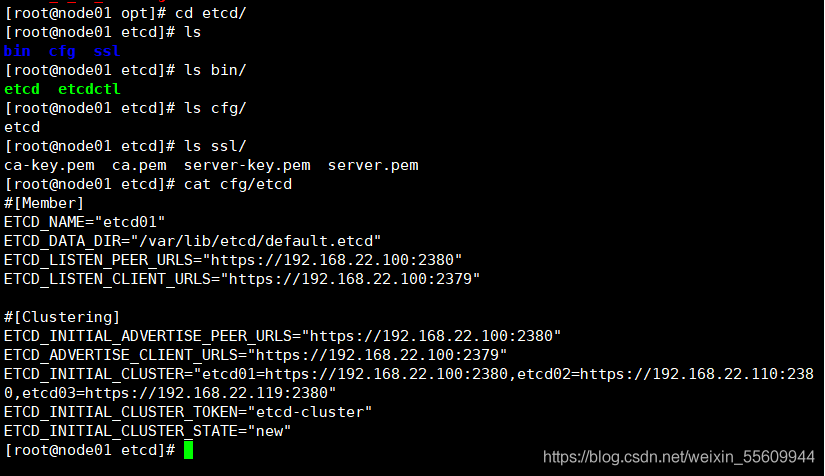

在node节点查看

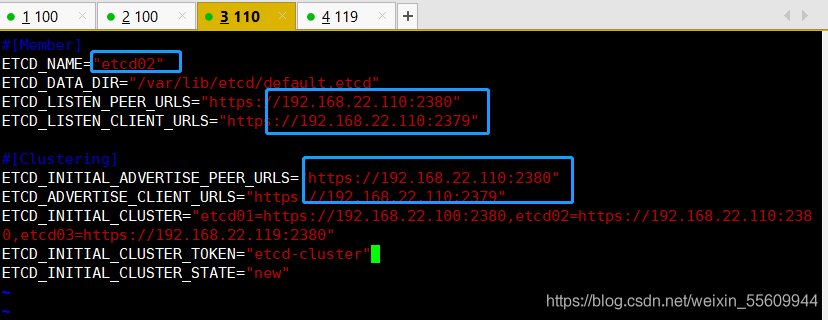

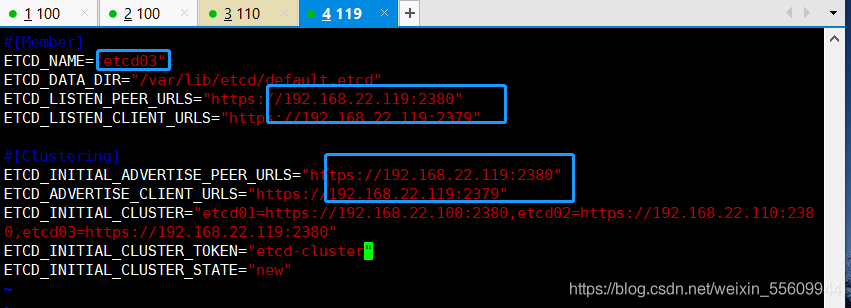

注意这里我们需要将配置文件中的 ETCD_NAME=“etcd01” 名称修改为节点名称， ip地址也改成自己的

• 修改节点 cfg/etcd 文件



二、Flannel网络部署

1、部署docker

所有node节点部署docker

安装依赖包
yum install -y yum-utils device-mapper-persistent-data lvm2
设置阿里云镜像源
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

yum install -y docker-ce

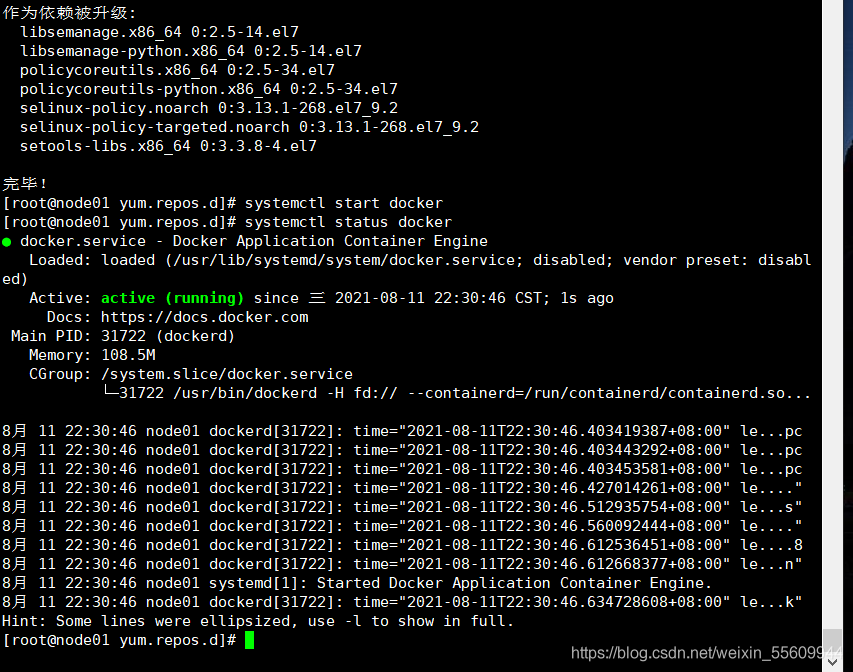

systemctl start docker
systemctl status docker

2、k8s中Pod网络通信

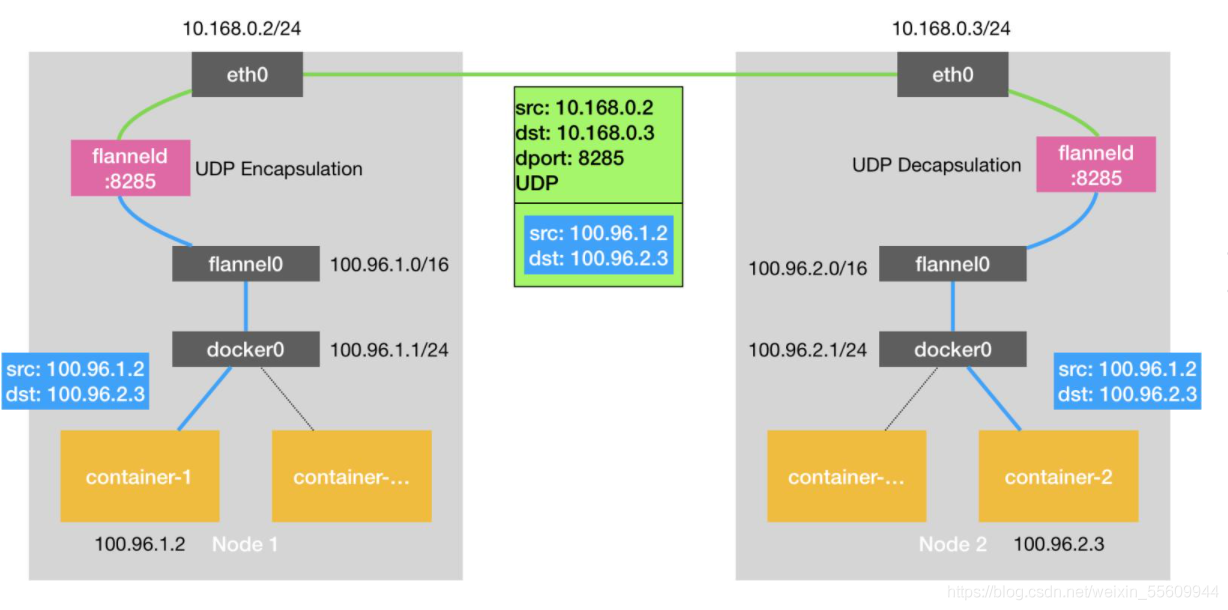

flannel是实现不同node中Pod相互通信用的

flannel 会把内部的pod iP 封装到udp中，再根据在etcd 保存的路由表通过物理网卡发送给目的node，目的node在接受到转发来的数据后由flanneld解封装暴露出udp里的内部 Pod ip ，再根据目的IP由 flannel0 --> dockerO转发到目的pod 中

在master节点上

• 添加flannel 网络配置信息，写入分配的子网段到etcd中，让flannel使用

etcdctl --ca-file=ca.pem --cert-file=server.pem --key-file=server-key.pem --endpoints="https://192.168.22.100:2379,https://192.168.22.110:2379,https://192.168.22.119:2379" set /coreos.com/network/config '{ "Network": "172.17.0.0/16", "Backend": {"Type": "vxlan"}}'

在所有node节点上

• 上传 flannel.sh 和 flannel-v0.10.0-linux-amnd64.tar.gz 到opt目录中 并解压

tar -zxvf flannel-v0.10.0-linux-amd64.tar.gz

• 创建工作目录

mkdir -p /opt/kubernetes/{cfg,bin,ssl}

将 flanneld 和 mk-docker-opts.sh 放入工作目录中的bin目录下
mv flanneld mk-docker-opts.sh /opt/kubernetes/bin/

• 创建启动脚本

vim flannel.sh

#!/bin/bash
ETCD_ENDPOINTS=${1:-"http://127.0.0.1:2379"}
cat > /opt/kubernetes/cfg/flanneld <<EOF
FLANNEL_OPTIONS="--etcd-endpoints=${ETCD_ENDPOINTS} \\
-etcd-cafile=/opt/etcd/ssl/ca.pem \\
-etcd-certfile=/opt/etcd/ssl/server.pem \\
-etcd-keyfile=/opt/etcd/ssl/server-key.pem"
EOF
cat > /usr/lib/systemd/system/flanneld.service <<EOF
[Unit]
Description=Flanneld overlay address etcd agent
After=network-online.target network.target
Before=docker.service

[Service]
Type=notify
EnvironmentFile=/opt/kubernetes/cfg/flanneld
ExecStart=/opt/kubernetes/bin/flanneld --ip-masq \$FLANNEL_OPTIONS
ExecStartPost=/opt/kubernetes/bin/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/subnet.env
Restart=on-failure

[Install]
WantedBy=multi-user.target

EOF

#flanneld启动后会使用 mk-docker-opts.sh 脚本生成 docker 网络相关配置信息
#mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS：将组合选项键设置为环境变量DOCKER_NETWORK_OPTIONS，docker启动时将使用此变量
#mk-docker-opts.sh -d /run/flannel/subnet.env：指定要生成的docker网络相关信息配置文件的路径，docker启动时候引用此配置

systemctl daemon-reload
systemctl enable flanneld
systemctl restart flanneld

• 开启flannel网络功能

cd /opt
chmod +x flannel.sh
./flannel.sh https://192.168.22.100:2379,https://192.168.22.110:2379,https://192.168.22.119:2379

• 配置 docker 连接 flannel

vim /usr/lib/systemd/system/docker.service
-----12行添加
EnvironmentFile=/run/flannel/subnet.env
-----13行修改(添加参数$DOCKER_NETWORK_OPTIONS)
ExecStart=/usr/bin/dockerd $DOCKER_NETWORK_OPTIONS -H fd:// --containerd=/run/containerd/containerd.sock

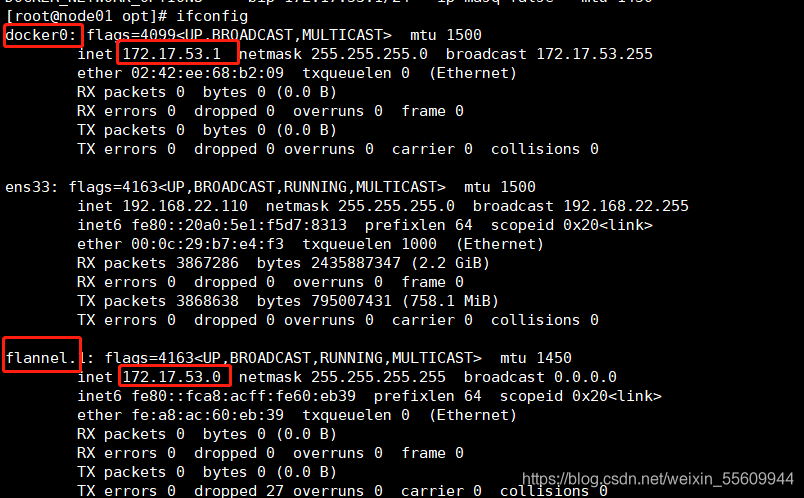

• 查看flannel分配的子网段

cat /run/flannel/subnet.env

systemctl daemon-reload
systemctl restart docker

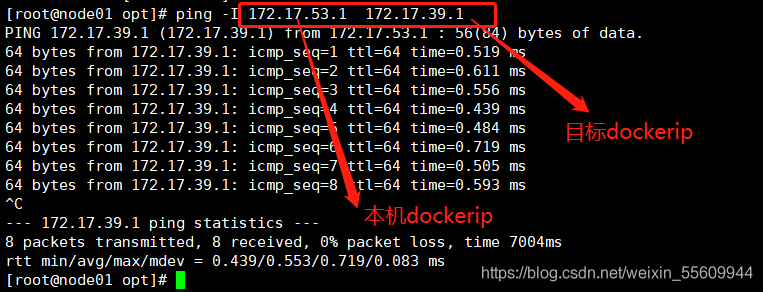

3、测试
