1.RAID磁盘阵列是什么？如何让构建RAID磁盘阵列？
1.RAID磁盘阵列介绍
1）是Redundant Array of Independent Disks的缩写，中文简称为独立冗余磁盘阵列
2）把多块独立的物理硬盘按不同的方式组合起来形成一个硬盘组(逻辑硬盘)，从而提供比单个硬盘更高的存储性能和提供数据备份技术
3）组成磁盘阵列的不同方式称为RAID级别(RAID Levels)
4）常用的RAID级别
RAIDO，RAID1，RAID5，RAID6，RAID1+0等
1.1RAID 0磁盘阵列介绍
RAID O连续以位或字节为单位分割数据，并行读/写于多个磁盘上，因此具有很高的数据传输率，但它没有数据冗余
RAID 0只是单纯地提高性能，并没有为数据的可靠性提供保证，而且其中的一个磁盘失效将影响到所有数据
RAID 0不能应用于数据安全性要求高的场合
1.2RAID 1磁盘阵列介绍
通过磁盘数据镜像实现数据冗余，在成对的独立磁盘上产生互为备份的数据
当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此RAID 1可以提高读取性能
RAID 1是磁盘阵列中单位成本最高的,但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，而不需要重组失效的数据
1.3RAID 5磁盘阵列介绍
N (N>=3)块盘组成阵列，一份数据产生N-1个条带，同时还有1份校验数据共N份数据在N块盘上循环均衡存储
N块盘同时读写，读性能很高，但由于有校验机制的问题，写性能相对不高
(N-1)/N磁盘利用率
可靠性高，允许坏1块盘，不影响所有数据
1.4RAID 6磁盘阵列介绍
N(N>=4)块盘组成阵列，(N-2)/N磁盘利用率
与RAID 5相比，RAID 6增加了第二个独立的奇偶校验信息块●两个独立的奇偶系统使用不同的算法，即使两块磁盘同时失效也不会影响数据的使用
相对于RAID 5有更大的“写损失”，因此写性能较差
1.5RAID 1 0磁盘阵列介绍
N(偶数，N>=4)块盘两两镜像后，再组合成一个RAID 0
N/2磁盘利用率
N/2块盘同时写入，N块盘同时读取
性能高，可靠性高
2.阵列卡介绍
阵列卡是用来实现RAID功能的板卡
通常是由IO处理器、硬盘控制器、硬盘连接器和缓存等一系列组件构成的
不同的RAID卡支持的RAID功能不同，例如支持RAIDO、RAID1、RAID5、RAID10等RAID卡的接口类型
IDE接口、SCSI接口、SATA接口和SAS接口
2.1阵列卡的缓存
缓存(Cache)是RAID卡与外部总线交换数据的场所，RAID卡先将数据传送到缓存，再由缓存和外边数据总线交换数据
缓存的大小与速度是直接关系到RAID卡的实际传输速度的重要因素
不同的RAID卡出厂时配备的内存容量不同，一般为几兆到数百兆容量不等
3.构建软链接RAID磁盘阵列
需求描述
为Linux服务器添加4块SCSI硬盘
使用mdadm软件包，构建RAID5磁盘阵列，提高磁盘存储的性能和可靠性
3.1构建软链接RAID磁盘阵列
1安装mdadm
2)准备用于RAID阵列的分区
为Linux服务器添加4块SCSI硬盘，并使用fdisk工具各划分出一块2GB的分区，依次为/dev/sdb1、/dev/sdc1、/dev/sdd1、/dev/sde1将其类型ID更改为(“fd")，对应为(Linux raidautodetect”，表示支持用于RAID磁盘阵列
3）创建RAID设备并建立文件系统
4）挂载并使用文件系统
3.2RAID级别
3.3创建软RAID磁盘阵列步骤
创建软RAID磁盘阵列步骤:
1、检查是否已安装mdadm软件包
rpm -q mdadm
yum install -y mdadm
2、使用fdisk.工具将新磁盘设备/dev/ sdb、 /dev/sdc、 /dev/sdd、 /dev/sde划分出主分区sdb1、sdc1、 sdd1、 sde1， 并且
把分区类型的ID标记号改为"fd”
fdisk /dev/ sdb
fdisk /dev/ sdc
3、创建RAID设备
#创建RAID5
mdadm -C -v /dev/md5 [-a yes] -l5 -n3 /dev/sd[bcd]1 -x1 /dev/sde1
-C:表示新建;
-v:显示创建过程中的详细信息。
/dev/md0: 创建RAID5的名称。
-ayes:–auto，表示如果有什么设备文件没有存在的话就自动创建，可省略。
-1: 指定RAID 的级别，15表示创建RAID5。.
-n:指定使用几块硬盘创建RAID, n3表示使用3块硬盘创建RAID。
/dev/sd [bcd]1: 指定使用这3块磁盘分区去创建RAID。
-x:指定使用几块硬盘做RAID的热备用盘，x1表示保留1块空闲的硬盘作备用
/dev/sde1: 指定用作于备用的磁盘
#创建RAID10 ( 先做镜象，再做条带)
#创建RAID10 (先做镜象，再做条带)
mdadm -Cv /dev/md0 -l1 -n2 /dev/sd[bc]1
mdadm -Cv /dev/md1 -l1 -n2 /dev/sd[de]1
mdadm -Cv /dev/md10 -l10 -n2 /dev/md0 /dev/md1
#查看RAID磁盘详细信息
cat /proc/mdstat #还能查看创建RAID的进度
或者

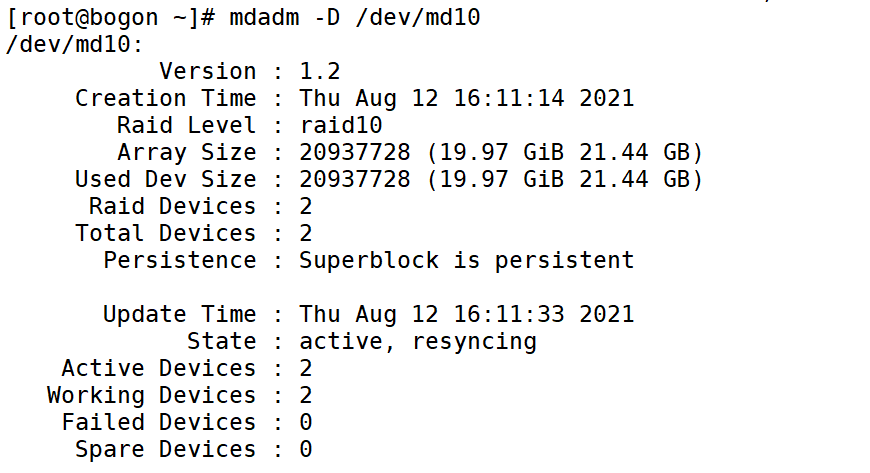

mdadm -D /dev/md0

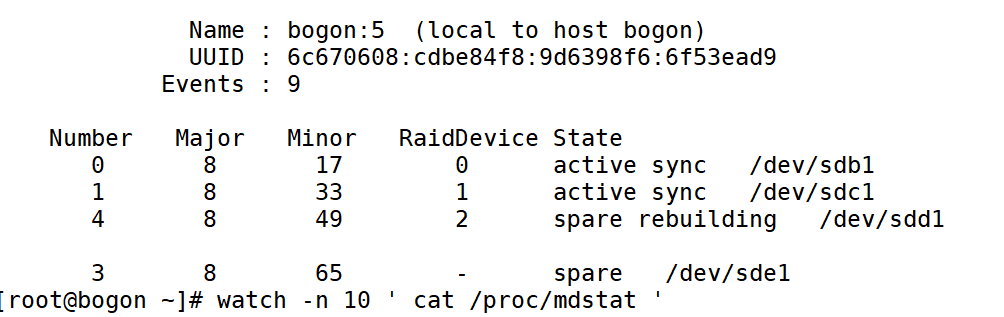

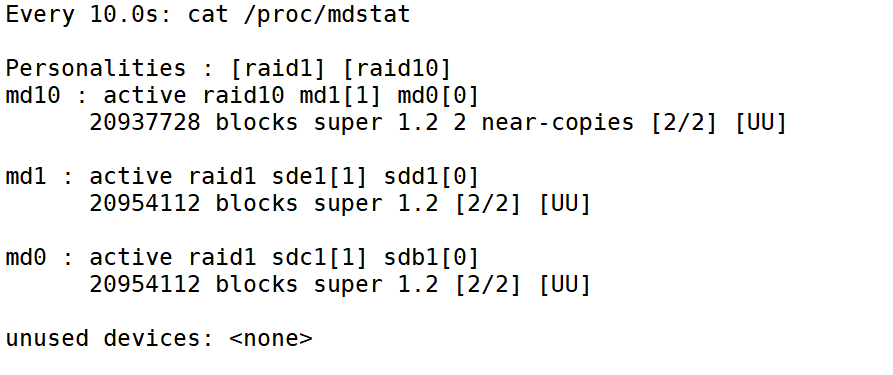

#用watch命令来每隔-一段时间刷新/proc/mdstat的输 出
watch -n 10 ’ cat /proc/mdstat ’
#检查磁盘是否EL做RAID.
mdadm -E /dev/sd[b-e] 1

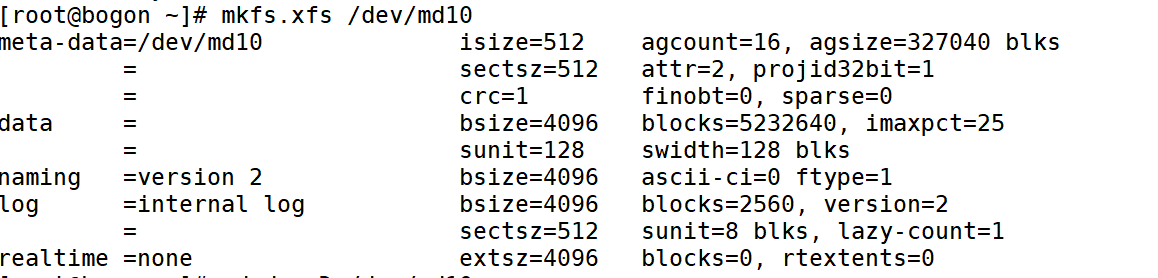

4、创建并挂载文件系统
mkfs -t xfs /dev/imd0
mkdir /myraid
mount /dev/md0 /myraid/
df -Th
cp /etc/ fstab /etc/fstab.bak
vim /etc/fstab
/dev/md0 /myraid xfs defaults 0 0
5、实现故障恢复
mdadm /dev/md0 -f /dev/sdb1 #模拟/dev/sdb1故障
mdadm -D /dev/md0 #查看发现sde1已顶替sdb1
6、 创建/etc/mdadm.conf 配置文件，方便管理软RAID的配置，比如启动、停止
echo ’ DEVICE /dev/sdc1 /dev/sdb1 /dev/sdd1 /dev/sde1’ > /etc/mdadm.conf
mdadm命令其它常用选项
-r: 移除设备
-a:添加设备mdadm /dev/md0 -f /dev/sdb1
-S: 停止RAID
-A: 启动RAID
mdadm /dev/md0 -f /dev/ sdb1
mdadm /dev/md0 -r /dev/ sdb1
mdadm /dev/md0 -a /dev/ sde1
echo ’ DEVICE /dev/sdc1 /dev/sdb1 /dev/ sdd1’ > /etc/mdadm. conf
[root@kgc ~]# mdadm --detail --scan >> /etc/mdadm.conf
扫描一下看配置在不在
umount /dev/md0
mdadm -S /dev/md0
mdadm -As /dev/md0
#-s: 指查找/etc/mdadm. conf 文件中的配置信息
这时候再添加sdc1磁盘
总结
1.了解到了服务器硬件详解
2.学习到了RAID磁盘阵列详解
3.更知道了阵列卡介绍与真机配置
4.要时刻记住如何构建软RAID磁盘阵列
