一、DMDSC原理
DSC——单数据库、多实例的集群系统
特点：高可用性、高性能、负载均衡
DM DSC集群可以自动处理节点故障及故障切换，不影响对外正常服务，保证系统的高可用性。
集群主要由以下部分组成：
1.1 数据库和数据库实例
1.2?共享存储
? ?可以实现多实例同时访问、修改数据，要求将数据文件、控制文件、日志文件保存在共享存储上。?DMDSC支持使用裸设备或DMASM文件系统作为共享存储。
（1）共享存储最少挂四个盘，即：
voting disk：进程的通知，故障转移
dcr disk：集群的配置信息，故障信息
Group log：日志盘，最小不少于4G，否则会引起后面启动报错
Group data：数据文件盘
?（2）DMASM是一个专用的分布式文件系统，可向用户提供更加便捷的DSC集群数据库文件管理方案，以下主要通过其部件来说明DMASM的功能特点：
- DMASM磁盘与文件管理：DMASM文件系统将物理磁盘格式化后，变成可识别、可管理的 DMASM 磁盘，再通过DMASM 磁盘组将一个或者多个 DMASM 磁盘整合成一个整体提供文件服务。
- dmasmsvr服务器：提供DMASM服务，启动时会扫描/dev/raw路径下的所有裸设备，构建DMASM磁盘组和DMASM文件系统，实例间通过MAL系统进行信息和数据传递。
- dmasmapi接口：用户可以通过调用DMASMAPI接口，访问、操作DMASM文件。
- dmasmcmd初始化工具：DMASM文件系统初始化工具，用于格式化裸设备为DMASM磁盘，并初始化DCR Disk和Voting Disk。
- dmasmtool管理工具：提供了一套linux文件操作命令，用于管理DMASM文件。
1.3?本地存储
用来保存配置文件，包括记录数据库实例的配置信息文件，本地归档日志、远程归档日志。
1.4?通信网络
分为内部网络和外部网络，内部网络如MAL链路，用于数据库实例之间交换信息和数据，以及网络心跳检测等用途。公共网络则用于对外提供数据库服务。
1.5?集群控制软件DMCSS
定时从被监控对象voting disk读取被监控对象的信息，检查被监控对象的状态变化，启动相应处理流程。
?
?
二、DMDSC实现（2节点基于DMASM）
写在前面：
1.要关闭防火墙；
2.若在配置过程中出现文件开启失败的提示，在确认该路径下文件确实存在时，很有可能就是文件权限不对，建议使用dmdba权限进行操作，否则配置过程中会出现很多问题；
3.若启动dmcss和dmasmsvr失败，在确认配置文件无误时，重启重启服务器即可。
2.1 环境准备
在VMware中创建共享磁盘
操作系统：2台麒麟10
共享磁盘：20G，具体分配如下：
| 操作系统 | 机器名 | 内存 | 本地磁盘 | 共享磁盘 | IP | 数据库安装路径 | 配置文件路径 |
| Kylin10 | DSC0 | 2G | 30G | 20G | 192.168.118.139 | /dm8 | /home/DSC |
| Kylin10 | DSC1 | 2G | 30G | 20G | 192.168.118.138 | /dm8 | /home/DSC |
2.2 共享磁盘裸设备分区与绑定（在root命令下）

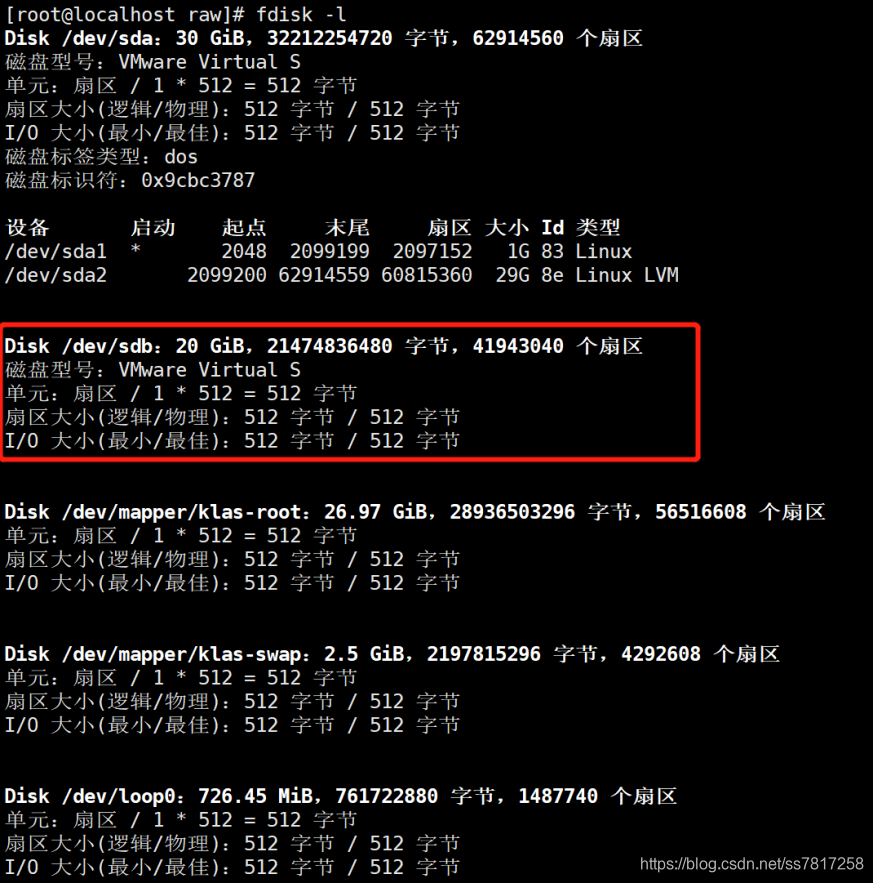

查看共享磁盘
对共享磁盘/dev/sdb进行分区，具体分区如下：
| 磁盘 | 空间 |
| voting disk | 100M |
| dcr disk | 100M |
| Group log | 4G |
| Group data | 15.8G |
以下创建了第一个分区，大小为100M，之后的分区与之相似。
依次创建四个分区，分区完成后需要输入w保存：
在两节点上编辑/etc/udev/rules.d/60-raw.rules文件
vim /etc/udev/rules.d/60-raw.rules
添加以下内容：
ACTION=="add", KERNEL=="sdb1", RUN+="/bin/raw /dev/raw/raw1 %N"
ACTION=="add", KERNEL=="sdb2", RUN+="/bin/raw /dev/raw/raw2 %N"
ACTION=="add", KERNEL=="sdb3", RUN+="/bin/raw /dev/raw/raw3 %N"
ACTION=="add", KERNEL=="sdb4", RUN+="/bin/raw /dev/raw/raw4 %N"
ACTION=="add", KERNEL=="raw[1-4]", OWNER="dmdba", GROUP="dmdba", MODE="660"在两节点上分别执行partprobe /dev/sdb，通知系统分区表的变化
[root@localhost raw]# partprobe /dev/sdb最后执行裸设备绑定
[root@localhost raw]# udevadm trigger --action=add| 执行裸设备绑定时： 一般执行：start_udev 但由于Linux系统版本不同，裸设备绑定命令也有所不同，还可使用以下命令进行裸设备绑定： 或者 或者 |
最后检查裸设备绑定是否成功：
[root@localhost raw]# ll /dev/raw/raw*
?
2.3 配置dmdcr_cfg.ini文件（在DSC0上配置）
DCR_N_GRP = 3
DCR_VTD_PATH = /dev/raw/raw2
DCR_OGUID = 63635
[GRP]
DCR_GRP_TYPE = CSS
DCR_GRP_NAME = GRP_CSS
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_CSS]
DCR_EP_NAME = CSS0
DCR_EP_HOST = 192.168.118.139
DCR_EP_PORT = 9341
[GRP_CSS]
DCR_EP_NAME = CSS1
DCR_EP_HOST = 192.168.118.138
DCR_EP_PORT = 9343
[GRP]
DCR_GRP_TYPE = ASM
DCR_GRP_NAME = GRP_ASM
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_ASM]
DCR_EP_NAME = ASM0
DCR_EP_SHM_KEY = 93360
DCR_EP_SHM_SIZE = 20
DCR_EP_HOST = 192.168.118.139
DCR_EP_PORT = 9349
DCR_EP_ASM_LOAD_PATH = /dev/raw
[GRP_ASM]
DCR_EP_NAME = ASM1
DCR_EP_SHM_KEY = 93361
DCR_EP_SHM_SIZE = 20
DCR_EP_HOST = 192.168.118.138
DCR_EP_PORT = 9351
DCR_EP_ASM_LOAD_PATH = /dev/raw
[GRP]
DCR_GRP_TYPE = DB
DCR_GRP_NAME = GRP_DSC
DCR_GRP_N_EP = 2
DCR_GRP_DSKCHK_CNT = 60
[GRP_DSC]
DCR_EP_NAME = DSC0
DCR_EP_SEQNO = 0
DCR_EP_PORT = 5236
DCR_CHECK_PORT = 9741
[GRP_DSC]
DCR_EP_NAME = DSC1
DCR_EP_SEQNO = 1
DCR_EP_PORT = 5237

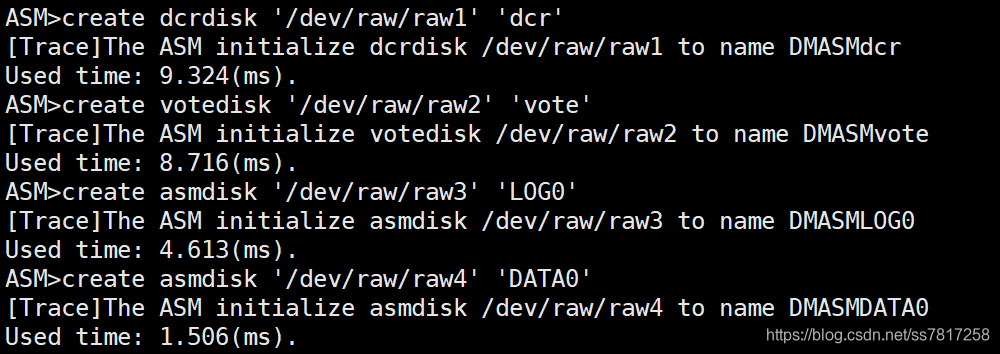

DCR_CHECK_PORT = 97422.4 使用DMASMCMD工具初始化（在DSC0节点上操作）
2.5 配置dmasvermal.ini文件（两节点都需配置）
两节点的配置内容一致
[MAL_INST1]
MAL_INST_NAME = ASM0
MAL_HOST = 192.168.118.139
MAL_PORT = 7236
[MAL_INST2]
MAL_INST_NAME = ASM1
MAL_HOST = 192.168.118.138
MAL_PORT = 72362.6 准备dmdcr.ini配置文件（两节点都需配置）
两节点的dmdcr_seqo分别为0和1，其他内容一致
DSC0：
DMDCR_PATH = /dev/raw/raw1
DMDCR_MAL_PATH = /home/DSC/dmasvrmal.ini #dmasmsvr 使用的 MAL 配置文件路径
DMDCR_SEQNO = 0
#ASM 重启参数，命令行方式启动
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /dm8/bin/dmasmsvr dcr_ini=/home/DSC/dmdcr.ini
#DB重启参数，命令行方式启动
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /dm8/bin/dmasmsvr path=path=/dm8/data/DAMENG/dm.ini dcr_ini=/home/DSC/dmdcr.iniDSC1：
DMDCR_PATH = /dev/raw/raw1
DMDCR_MAL_PATH = /home/DSC/dmasvrmal.ini #dmasmsvr 使用的 MAL 配置文件路径
DMDCR_SEQNO = 1
#ASM 重启参数，命令行方式启动
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /dm8/bin/dmasmsvr dcr_ini=/home/DSC/dmdcr.ini
#DB重启参数，命令行方式启动
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /dm8/bin/dmasmsvr path=path=/dm8/data/DAMENG/dm.ini dcr_ini=/home/DSC/dmdcr.ini2.7 在DSC0和DSC1先后启动DMCSS、DMASM服务程序
[dmdba@localhost bin]$ ./dmcss DCR_INI=/home/DSC/dmdcr.ini

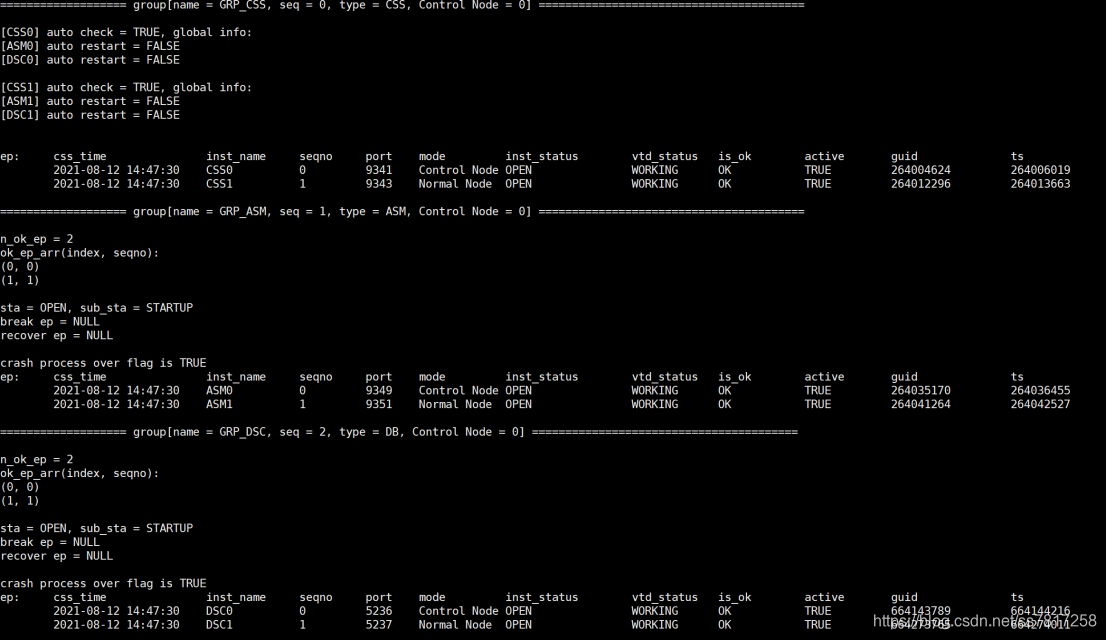

[dmdba@localhost bin]$ ./dmasmsvr DCR_INI=/home/DSC/dmdcr.ini两节点都启动后，显示如下：
?
2.8 使用dmasmtool工具创建DMASM磁盘组
[dmdba@localhost bin]$./dmasmtool DCR_INI=/home/dmdba/dmdbms/data/dsc/dmdcr.ini
create diskgroup 'DMLOG' asmdisk '/dev/raw/raw3' ?
create diskgroup 'DMDATA' asmdisk '/dev/raw/raw4'2.9 配置dminit.ini文件，将其配置在/home/DSC目录下
db_name = dsc
system_path = +DMDATA/data
system = +DMDATA/data/dsc/system.dbf
system_size = 128
roll = +DMDATA/data/dsc/roll.dbf
roll_size = 128
main = +DMDATA/data/dsc/main.dbf
main_size = 128
ctl_path = +DMDATA/data/dsc/dm.ctl
ctl_size = 8
log_size = 256
dcr_path = /dev/raw/raw1 #dcr 磁盘路径，目前不支持 asm，只能是裸设备
dcr_seqno = 0
auto_overwrite = 1
[DSC0]
#inst_name 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应
config_path = /home/DSC/dsc0_config
port_num = 5236
mal_host = 192.168.118.139
mal_port = 9340
log_path = +DMLOG/log/dsc0_log01.log
log_path = +DMLOG/log/dsc0_log02.log
[DSC1]
#inst_name 跟 dmdcr_cfg.ini 中 DB 类型 group 中 DCR_EP_NAME 对应
config_path = /home/DSC/dsc1_config
port_num = 5237
mal_host = 192.168.118.138
mal_port = 9341
log_path = +DMLOG/log/dsc1_log01.log
log_path = +DMLOG/log/dsc1_log02.log2.10 使用dminit初始化DB环境
[dmdba@localhost bin]$ ./dminit control=/home/DSC/dminit.ini
在/home/DSC目录下得到两个文件夹，将dsc1_config文件夹发送到DSC1的相同目录下
2.11 启动数据库服务器
DSC0:
[dmdba@localhost bin]$./dmserver /home/DSC/dsc0_config/dm.ini dcr_ini=/home/DSC/dmdcr.iniDSC1:
[dmdba@localhost bin]$./dmserver /home/DSC/dsc1_config/dm.ini dcr_ini=/home/DSC/dmdcr.ini2.12 搭建监视器，监视DCS集群的运行状况
配置dmcssm.ini
CSSM_OGUID = 63635
#配置所有 CSS 的连接信息，
#和 dmdcr_cfg.ini 中 CSS 配置项的 DCR_EP_HOST 和 DCR_EP_PORT 保持一致
CSSM_CSS_IP = 192.168.118.139:9341
CSSM_CSS_IP = 192.168.118.138:9343
CSSM_LOG_PATH =../log #监视器日志文件存放路径
CSSM_LOG_FILE_SIZE = 32 #每个日志文件最大 32M
CSSM_LOG_SPACE_LIMIT = 0 #不限定日志文件总占用空间启动监视器：
[dmdba@localhost bin]$ ./dmcssm INI_PATH=/home/DSC/dmcssm.ini
?
三、DMDSC启动与关闭流程
启动：
DMCSS→DMASMSVR→dmserver
均要在每个节点操作
关闭：
dmserver→DMASMSVR→DMCSS
先关闭 dmserver，再依次关闭 DMASMSVR 和 DMCSS。
DMASMSVR 和 dmserver 控制台执行 exit 命令，会通知所有其他节点一起退出；
DMCSS没有同步功能，需要手动退出所有节点。
