项目简介?
- 项目名称：基于iptables的SNAT+DNAT与Docker容器发布的项目
- 项目环境：CentOS8,Docker,MySQL(5.7.35),nginx,iptables等
- 项目描述：通过模拟企业的环境，发布内网服务器，让内网服务器实现网络链接；同时采取Docker容器构建自己的web和MySQL应用
- 项目步骤
- 规划整个项目的拓扑结构和IP地址
- 安装好3台服务器系统，根据拓扑图的规划配置IP地址，并安装好Docker软件
- 在网关服务器上实现SNAT让内网的服务器实现上网功能，同时配置内网服务器的ip、网关和dns
- 在内网服务器上启动nginx和MySQL的Docker容器，测试容器是否能正常访问
- 在网关服务器上完成配置DNAT策略，并开启路由功能
- 进行测试，检验项目效果。使用curl或chrome测试web服务是否成功，使用SQLyog的测试MySQL容器是否成功。
- 项目心得
- 明白了项目拓扑图的重要性，依次才能完成好各项步骤
- 进一步加强了对iptables和Docker容器的理解与掌握
- 对于多台服务器的功能实现有了一定的经验
- 增强了自身的网络troubleshooting能力
- 提升了自己shell编程能力，更懂得了shell编程时严谨的重要性
- 遇到的问题
- 网关服务器外的两台客户机连不上XSHELL同时不能ping通外网地址，是由于网关服务器的防火墙功能未关闭
- 在Windows添加路由时，CMD始终是别不了route add命令，是由于未使用管理用方式打开CMD
- 由于不够细致，有时较长的iptables的命令出现漏掉选项等情况，导致命令无法执行，需要进一步提升严谨性
-
项目详细代码如下?
-
一、拓扑结构图如下
-
-
二、实现SNAT并配置好服务器的IP
主机：root@server
客户机1：root@web-mysql
客户机2：root@web-mysql-2
-
1.配置好网关服务器的SNAT策略： [root@server /]# cd /lianxi [root@server lianxi]# mkdir 0813 [root@server lianxi]# ls 0813 [root@server 0813]# vim snat.sh snat.sh [root@server 0813]# cat snat.sh #!/bin/bash #open route function echo 1 >/proc/sys/net/ipv4/ip_forward #clear iptables rules iptables -F iptables -t nat -F iptables -P INPUT ACCEPT #start snat #iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200 iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE [root@server 0813]# vim snat.sh [root@server 0813]# cat snat.sh #!/bin/bash #stop firewalld service service firewalld stop # selinux policy setenforce 0 #open route function echo 1 >/proc/sys/net/ipv4/ip_forward #clear iptables rules iptables -F iptables -t nat -F iptables -P INPUT ACCEPT #start snat #iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200 iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE [root@server 0813]# bash snat.sh Redirecting to /bin/systemctl stop firewalld.service [root@server 0813]# iptables -L -t nat -n # 查看iptables的规则 Chain PREROUTING (policy ACCEPT) target prot opt source destination Chain INPUT (policy ACCEPT) target prot opt source destination Chain POSTROUTING (policy ACCEPT) target prot opt source destination MASQUERADE all -- 192.168.50.0/24 0.0.0.0/0 Chain OUTPUT (policy ACCEPT) target prot opt source destination [root@server 0813]#注意：
此时需要在windows里添加一条路由，从而方便我们ssh到内网的服务器里
命令：route add 192.168.20.0/24 192.168.50.200
三、配置好客户机内网的IP

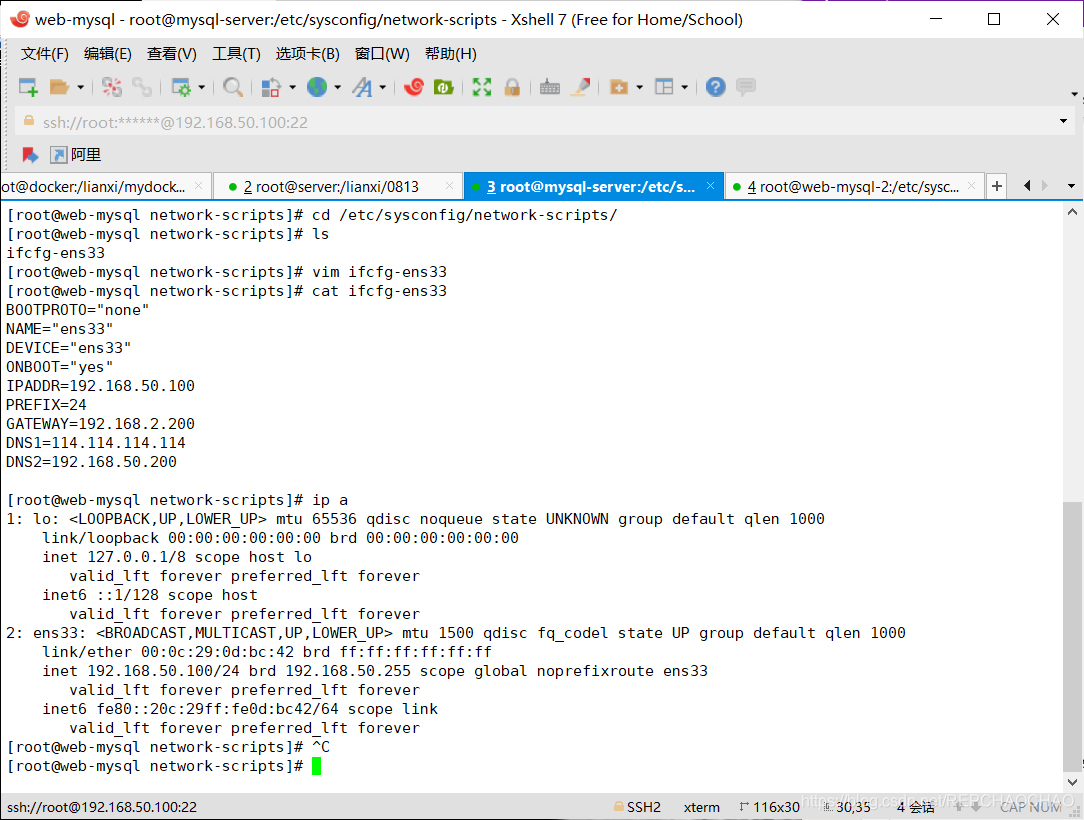

# 配置root@web-mysql的IP
[root@web-mysql network-scripts]# cd /etc/sysconfig/network-scripts/
[root@web-mysql network-scripts]# ls
ifcfg-ens33
[root@web-mysql network-scripts]# vim ifcfg-ens33
[root@web-mysql network-scripts]# cat ifcfg-ens33
BOOTPROTO="none"
NAME="ens33"
DEVICE="ens33"
ONBOOT="yes"
IPADDR=192.168.50.100
PREFIX=24
GATEWAY=192.168.2.200
DNS1=114.114.114.114
DNS2=192.168.50.200
[root@web-mysql network-scripts]# ifup ens33
[root@web-mysql network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:0d:bc:42 brd ff:ff:ff:ff:ff:ff
inet 192.168.50.100/24 brd 192.168.50.255 scope global noprefixroute ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe0d:bc42/64 scope link
valid_lft forever preferred_lft forever
[root@web-mysql network-scripts]# ^C
# 同理配置root@web-mysql的IP
[root@web-mysql-2 ~]# cd /etc/sysconfig/network-scripts/
[root@web-mysql-2 network-scripts]# ls
ifcfg-ens33
[root@web-mysql-2 network-scripts]# cat ifcfg-ens33
BOOTPROTO="none"
NAME="ens33"
DEVICE="ens33"
ONBOOT="yes"
IPADDR=192.168.50.101
PREFIX=24
GATEWAY=192.168.50.200
DNS1=114.114.114.114
DNS2=192.168.50.200
[root@web-mysql-2 network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:bf:ff:dc brd ff:ff:ff:ff:ff:ff
inet 192.168.50.101/24 brd 192.168.50.255 scope global noprefixroute ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:febf:ffdc/64 scope link
valid_lft forever preferred_lft forever
[root@web-mysql-2 network-scripts]#
四、安装好Docker，并启动nginx和MySQL的Docker容器
客户机一：
[root@web-mysql ~]# yum remove docker \
> docker-client \
> docker-client-latest \
> docker-common \
> docker-latest \
> docker-latest-logrotate \
> docker-logrotate \
> docker-engine
未找到匹配的参数: docker
未找到匹配的参数: docker-client
未找到匹配的参数: docker-client-latest
未找到匹配的参数: docker-common
未找到匹配的参数: docker-latest
未找到匹配的参数: docker-latest-logrotate
未找到匹配的参数: docker-logrotate
未找到匹配的参数: docker-engine
没有软件包需要移除。
依赖关系解决。
无需任何处理。
完毕！
[root@web-mysql ~]# yum install -y yum-utils
[root@web-mysql ~]# yum-config-manager \
> --add-repo \
> http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
添加仓库自：http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
[root@web-mysql ~]# yum install docker-ce docker-ce-cli containerd.io
……
完毕！
[root@web-mysql ~]#
[root@web-mysql ~]# systemctl start docker
[root@web-mysql ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
[root@web-mysql ~]# docker pull mysql:5.7.35
[root@web-mysql ~]# docker pull nginx
[root@web-mysql ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
nginx latest dd34e67e3371 25 hours ago 133MB
mysql 5.7.35 6c20ffa54f86 26 hours ago 448MB
[root@web-mysql ~]# docker run -d --name chao-nginx-1 -p 80:80 nginx #创建nginx镜像为基础的容器，实现web功能
d98d2891a17bd60d8736728aa2f748030665080804d838e6104e486e959eaff3
[root@web-mysql ~]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
d98d2891a17b nginx "/docker-entrypoint.…" 7 seconds ago Up 5 seconds 0.0.0.0:80->80/tcp, :::80->80/tcp chao-nginx-1
[root@web-mysql ~]# ss -anplut|grep 80 #查看端口情况（法一）
tcp LISTEN 0 128 0.0.0.0:80 0.0.0.0:* users:(("docker-proxy",pid=5583,fd=4))
tcp LISTEN 0 128 [::]:80 [::]:* users:(("docker-proxy",pid=5587,fd=4))
[root@web-mysql ~]# yum install net-tools -y
[root@web-mysql ~]# netstat -anplut|grep 80 #查看端口情况（法二）
tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 5583/docker-proxy
tcp6 0 0 :::80 :::* LISTEN 5587/docker-proxy
[root@web-mysql ~]# curl 192.168.50.100:80 #查看容器是否创建成功
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
body {
width: 35em;
margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif;
}
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>
[root@web-mysql ~]# docker exec -it chao-nginx-1 /bin/bash
root@d98d2891a17b:/# cd /usr/share/nginx/html/
root@d98d2891a17b:/usr/share/nginx/html# ls
50x.html index.html
root@d98d2891a17b:/usr/share/nginx/html# echo "Welcome To ChaoChao's world!" >index.html #更改index.html文件
root@d98d2891a17b:/usr/share/nginx/html# 客户机2同理。现展示客户机2实现mysql容器：
[root@web-mysql-2 ~]# docker pull mysql:5.7.35
5.7.35: Pulling from library/mysql
Digest: sha256:7cf2e7d7ff876f93c8601406a5aa17484e6623875e64e7acc71432ad8e0a3d7e
Status: Image is up to date for mysql:5.7.35
docker.io/library/mysql:5.7.35
[root@web-mysql-2 ~]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
mysql 5.7.35 6c20ffa54f86 26 hours ago 448MB
[root@web-mysql-2 ~]# docker run -d --name chao-mysql -e MYSQL_ROOT_PASSWORD='chao123456' -p 3306:3306 mysql:5.7.35
a0d5fa963fba9b8a3bd1789d34ead90a7abbef2b93bf91b157758f131364e9b0
[root@web-mysql-2 ~]# mysql -uroot -pchao123456 -h 192.168.50.101
mysql: [Warning] Using a password on the command line interface can be insecure.
Welcome to the MySQL monitor. Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.7.35 MySQL Community Server (GPL)
Copyright (c) 2000, 2020, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
mysql>
五、配置DNAT策略
在网关服务器上配置DNAT策略：
[root@server 0813]# vim dnat.sh
[root@server 0813]# cat dnat.sh
#!/bin/bash
#stop firewalld service
service firewalld stop
# selinux policy
setenforce 0
#open route function
echo 1 >/proc/sys/net/ipv4/ip_forward
#clear iptables rules
iptables -F
iptables -t nat -F
iptables -P INPUT ACCEPT
#start snat
#iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE
#DNAT policy -->web
iptables -t nat -A PREROUTING -d 192.168.2.200 -p tcp --dport 80 -j DNAT --to-destination 192.168.50.100:80
#DNAT policy -->mysql
iptables -t nat -A PREROUTING -d 192.168.2.200 -p tcp --dport 3306 -j DNAT --to-destination 192.168.50.101：3306
[root@server 0813]#
[root@server 0813]# bash dnat.sh
Redirecting to /bin/systemctl stop firewalld.service
[root@server 0813]# iptables -t nat -L -n #查看是否实现DNAT
Chain PREROUTING (policy ACCEPT)
target prot opt source destination
DNAT tcp -- 0.0.0.0/0 192.168.2.200 tcp dpt:80 to:192.168.50.100:80
DNAT tcp -- 0.0.0.0/0 192.168.2.200 tcp dpt:3306 to:192.168.50.101:3306
Chain INPUT (policy ACCEPT)
target prot opt source destination
Chain POSTROUTING (policy ACCEPT)
target prot opt source destination
MASQUERADE all -- 192.168.50.0/24 0.0.0.0/0
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
[root@server 0813]# 六、测试DNAT是否实现成功
对于客户机一的web功能：
测试方法一：在另一台客户机上访问客户机一的地址
[root@docker ~]# curl 192.168.50.100
Welcome To ChaoChao's world!
[root@docker ~]#

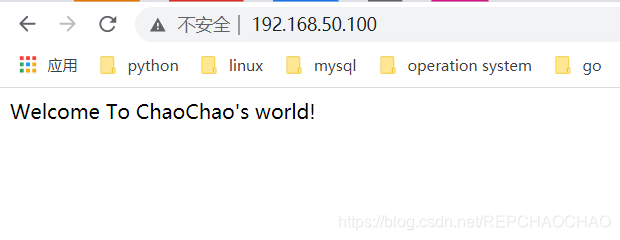

测试方法二：在浏览器上访问客户机一的地址
?
对于客户机二的mysql功能：
