[系统运维]虚拟机下使用vcs和verdi

记第一次举步维艰的 虚拟机下使用vcs和verdi

首先检查是否安装成功

1. open in Terminal输入vcs
2. open in Terminal输入verdi

在桌面上新建文件夹myv，open in Terminal输入gvim cnt.v，写代码，保存成cnt.v。同样的写好testbench文件tb_cnt.v。

vcs -R -full64 +v2k -fsdb +define+FSDB cnt.v tb_cnt.v time.v -l run.log

报错

Undefined env variables
  Environment variables NOVAS_HOME or DEBUSSY_HOME is not set.
  Please set one of these variables and continue.

解决方法 ：在bashrc中verdi下面加上一句话

export NOVAS_HOME=$Synopsys_Dir/Verdi2015

再输入命令source bashrc
再vcs命令成功

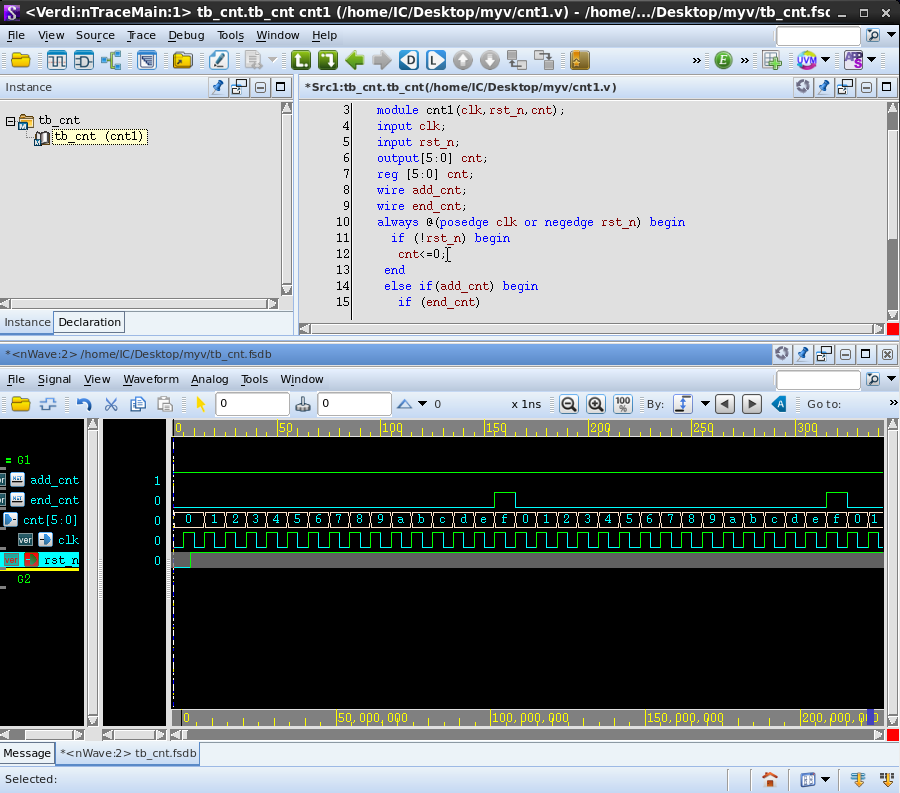

打开verdi，导入.v，点击波形，导入.fsdb，点击添加信号闪退。
在cnt.v中选中信号，ctrl+w，只有add_cnt和end_cnt不闪退，发现问题是我的module名字也叫cnt 和信号名cnt重了，所以把module名字改成cnt1，终于ok了。

附录：
open in Terminal输入verdi，导入代码。发现error，有一个笔的图标，点击之后可以编辑代码。编完之后保存又要重新加载代码。

open in Terminal到myv目录下

 vcs -full64   cnt.v  tb_cnt.v  time.v +v2k -debug_all

发现myv里多了一些东西，有一个很独特的simv的文件。
