[系统运维]LVS实验手册

实验手册

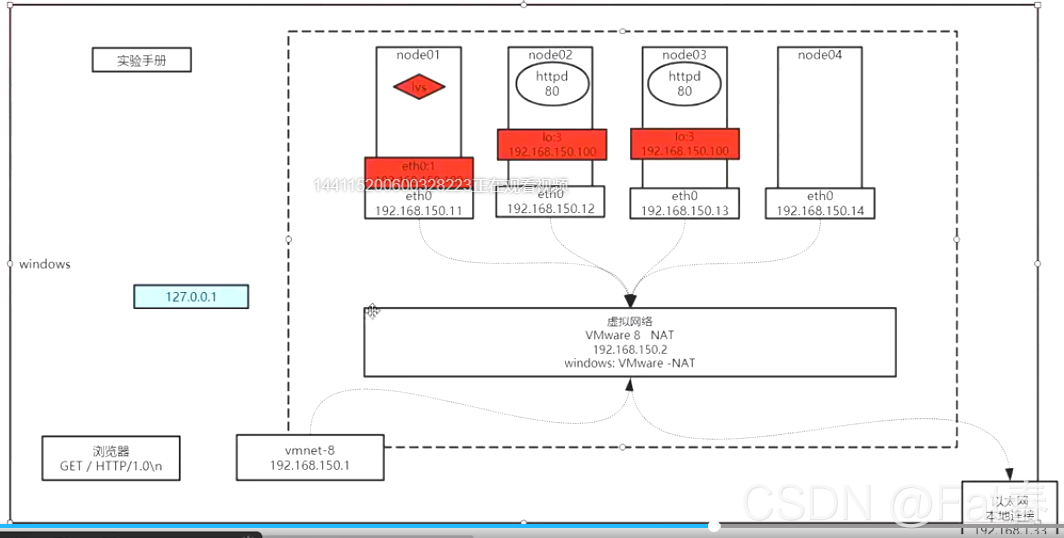

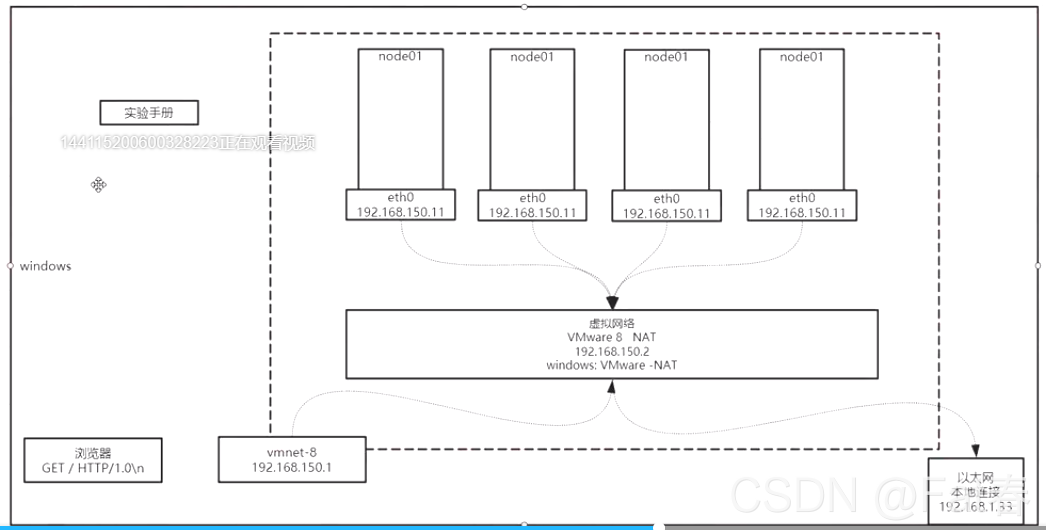

VMware模拟网络环境

• 计算机中有个软件叫VMware，可以虚拟网卡wmnet-8，这块网卡采用NAT模式，是虚拟机网络环境的网关，负载着每台虚拟机的eth0网卡；


• 笔记本网络环境中还有lo这块虚拟网卡127.0.0.1；
• node01做lvs；
  • 虚拟eth:1网卡（192.168.150.100）：作为VIP，用于接收外网数据包；
  • 真实eth0网卡（192.168.150.11）：作为DIP，用于和网段内server通信，分发数据包；
• node02~03做r-server（安装httpd对外提供http服务）;
  • 虚拟lo:1网卡（192.168.150.100）：在lo环卫接口上增加VIP，用于接收lvs分发来的数据包；

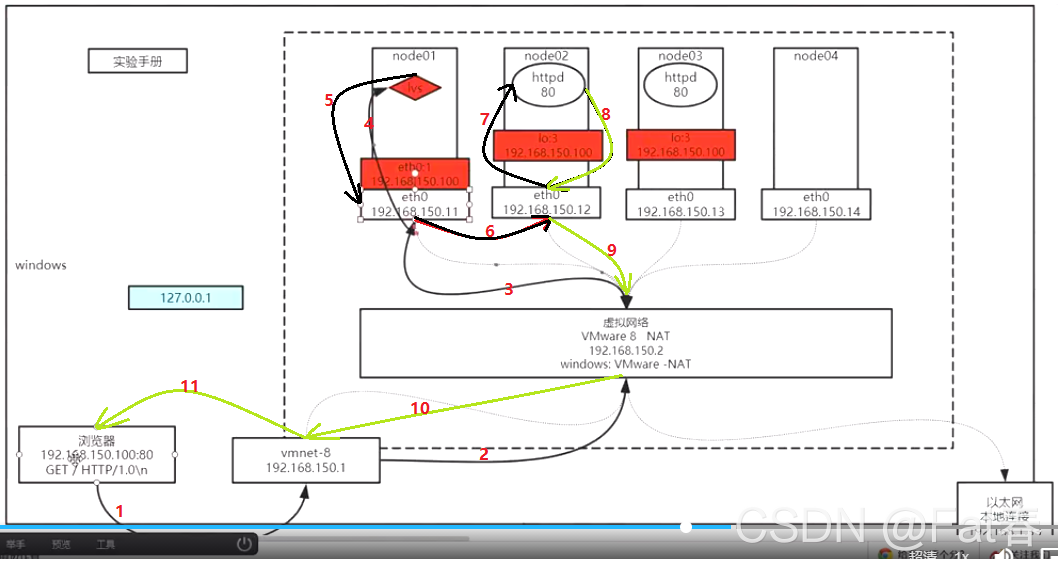

模拟客户端访问

• 数据包怎么进来的，数据包怎么回去的；


1. 客户端请求192.168.150.100:80明显走vmnet8这个接口，不会走环卫接口和物理网卡；源地址是150.100但是通过150.1往外发数据包，所以在虚拟机内源地址是150.1
2. 数据包扔给vmnet8这个接口，因为他是个接口所以只能往网络层去扔；
3. 扔到了vmnet8虚拟交换机正好是192.168.150.*这个网段；
4. 虚拟交换机把数据包扔给目标地址r-server，node01的eth0:1网卡上；
5. 数据包进来由lvs审视，只要规则配了，就通过eth0分发出去
6. 假设负载给node02的eth0网卡因为lo:1是隐藏的看不到，但是数据包进来node02有lo:1是VIP所以数据包收下了；
7. 然后node02的网卡把数据包传递给应用层80应用；
8. 数据包是通过192.168.150.1过来的，所以socket建立了192.168.150.1和VIP的映射关系，通过150.12返回数据包到150.1，150.1是原地址，再由150.1返回给150.100；
9. 从150.1出来就进入网络层了，因为150.1是源地址，会找到随机端口号找到浏览器返回数据包；

环境搭建

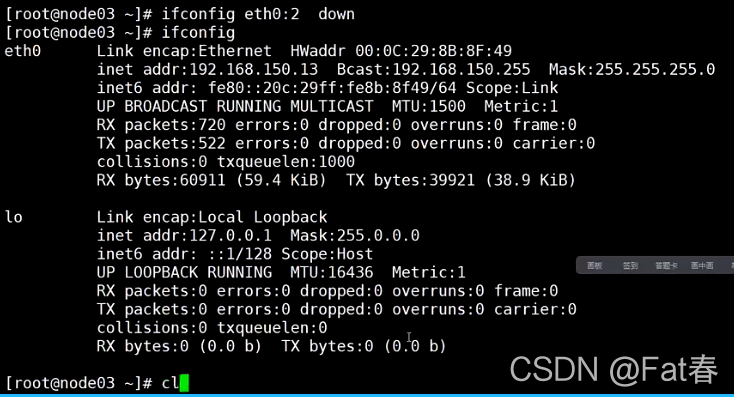

删除VIP

创建VIP

掩码写法

• 简写：
  /24：255:255:255:0，1个255是1个二进制位是8个1，(1*8)*3=24
  /16：255:255:0:0
• 不简写：
  /24就要写netmask 255:255:255:0

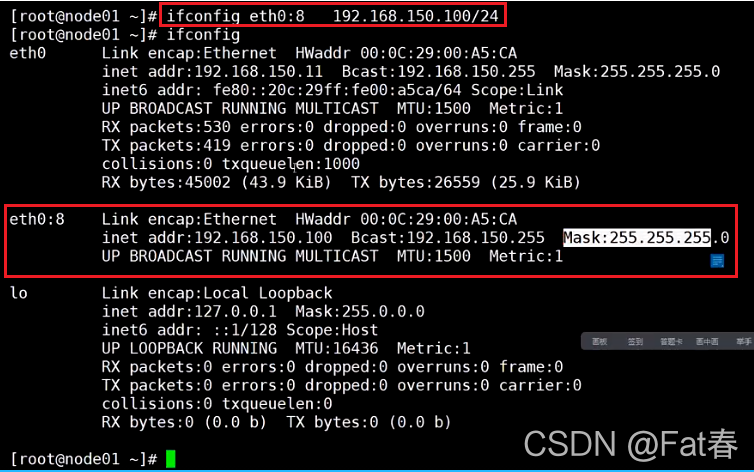

node01创建VIP

node02创建VIP

总结：1、改内核；2、改ip；

1. 先调整arp协议才能配置，没有先配协议直接配ip就能通告出去，会被别人请求到，藏不住了；

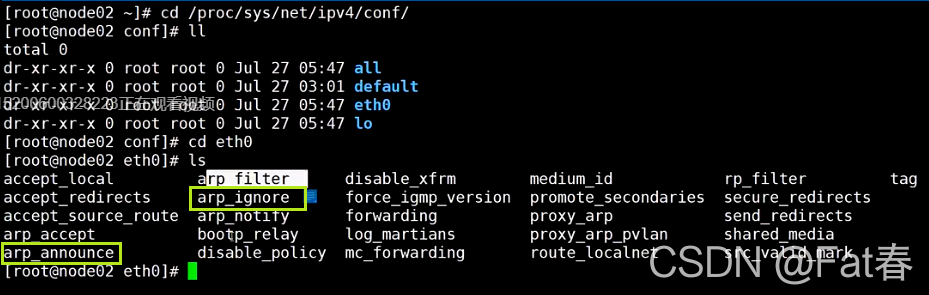

   ipv4协议配置下的接口目录（eth0、lo）

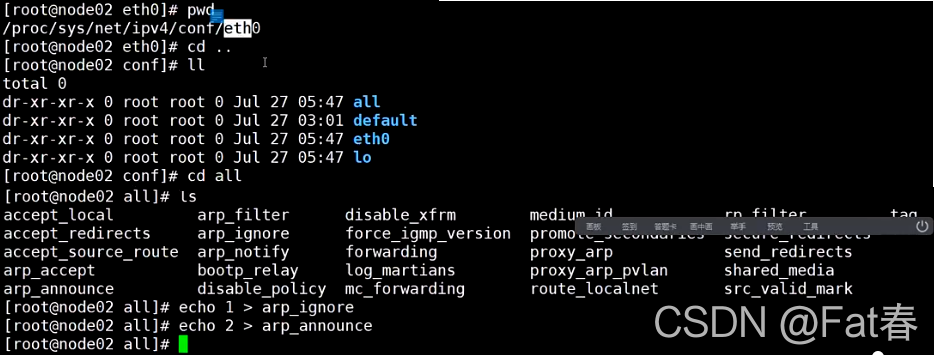

2. 先去eth0目录下，会看到协议参数变量修改这2个协议；


   • arp_ignore：对外响应级别；


   • arp_announce：对外响应级别；


3. 现在只是改了eth0这个接口，接下来去all接口；
   修改完eth0和all这2个接口的arp协议后，下面才改隐藏VIP的配置；

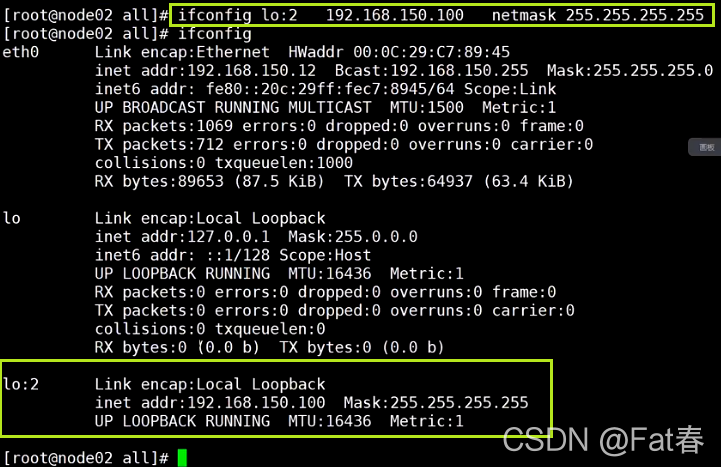

4. 隐藏VIP的配置
   创建环卫接口，掩码精确到4个255；


   • 为什么4个255？
     • ip和掩码会进行按位与运算来生成路由条目，如果/24那么从lo:2环卫接口也可以抵达195.168.150.0这个网络；
     • eth0和/24做完与运算也可以抵达195.168.150.0这个网络；
     • 两个网卡都可以去195.168.150.0这个网络；
     • ping网络后，数据包发出去，lo:2离内核近，所以默认会从lo:2发出去，结果果数据包又发给自己，所以这个包永远发不出去；

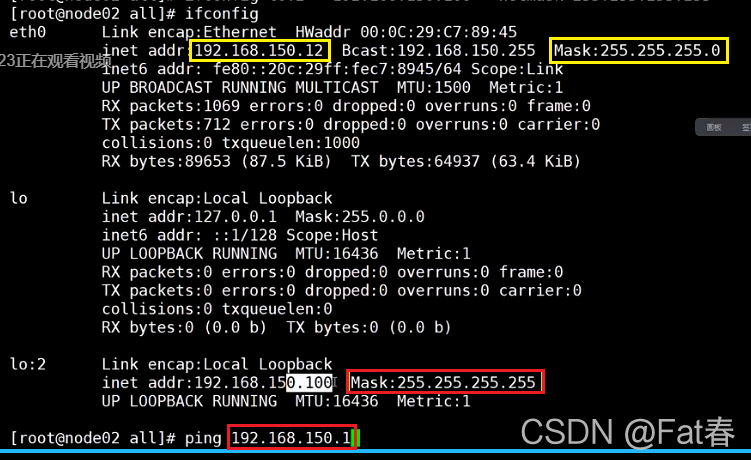

     • 配4个255后，数据包发出去目标地址是192.168.150.1，和lo:2掩码与运算匹配不上，就会和eth0的掩码与运算网段一样匹配上了，最终通过eth0发出数据包；规避了死循环的风险；

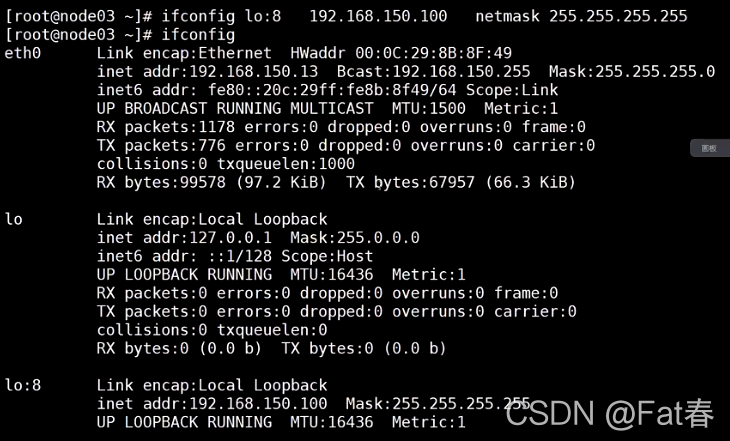

node03创建VIP（r-server配置都一样，和node02配置一样）

1. 改内核

2. 改隐藏VIP（掩码4个255）


node02~03装httpd

和tomcat一样，只不过tomcat是动态的，httpd是静态的；

yum安装

yum install httpd -y

启动httpd（默认80端口）

service httpd start

创建主页

编辑主页

vi编辑index.html内容写上本机ip号，便于区分；

测试主页

访问r-server的ip:80端口，显示页面内容；

静态webServer搞定了！网络层、应用层做完了，就差lvs了；

lvs搭建
