[系统运维]OpenStack（三）——Glance组件

Glance 镜像服务

主要功能

Image API 的版本

Glance提供的 RESTful API 目前有两个版本：API v1 和 API v2

• v1 只提供基本的镜像和成员操作功能，包括镜像创建、删除、下载、列表、详细信息查询、更新，以及镜像租户成员的创建、删除和列表。
• v2 除了支持 v1 的所有功能外，主要增加了镜像位置的添加、删除、修改，元数据和名称空间操作，以及镜像标记操作。

镜像格式

虚拟机镜像文件磁盘格式

磁盘格式? ? ? ? ? ? ? ? ? ? ? ? ? ? 用途
raw? ? ? ? ? ? ? ? ? ? ? 无结构的磁盘格式
vhd? ? ? ? ? ? ? ? ? ? ? 该格式通用于VMware、Xen、 VirtualBox以及 其他虚拟机管理程序
vhdx? ? ? ? ? ? ? ? ? ? vhd格式的增强版本，支持更大的磁盘尺寸
vmdk? ? ? ? ? ? ? ? ? ?一种比较通 用的虚拟机磁盘格式
vdi? ? ? ? ? ? ? ? ? ? ? ?由VirtualBox虛拟机监控程序和QEMU仿真器支持的磁盘格式
iso? ? ? ? ? ? ? ? ? ? ? ?用于光盘(CD- ROM)数据内容的档案格式
ploop? ? ? ? ? ? ? ? ? ?由Virtuozzo支持，用于运行OS容器的磁盘格式
qcow2? ? ? ? ? ? ? ? ?由QEMU仿真支持，可动态扩展，支持写时复制(Copy on Write)的磁盘格式
aki? ? ? ? ? ? ? ? ? ? ? ?在Glance中存储的Amazon内核格式
ar? ? ? ? ? ? ? ? ? ? ? ? 在Glance中存储的Amazon虚拟内存盘(Ramdisk)格式
ami? ? ? ? ? ? ? ? ? ? ? 在Glance中存储的Amazon机器格式

镜像文件容器格式

容器格式? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 用途
bare? ? ? ? ? ? ? ? ? ? ? ? ?没有容器或元数据”信封”的镜像
ovf? ? ? ? ? ? ? ? ? ? ? ? ? ?开放虚拟化格式
ova? ? ? ? ? ? ? ? ? ? ? ? ? 在Glance中存储的开放虚拟化设备格式
aki? ? ? ? ? ? ? ? ? ? ? ? ? ?在Glance中存储的Amazon内核格式
ari? ? ? ? ? ? ? ? ? ? ? ? ? ? 在Glance中存储的Amazon虚拟内存盘(Ramdisk) 格式
Docker? ? ? ? ? ? ? ? ? ? ?在Glance中存储的容器文件系统的Dockerd的tar档案，如果不能确定选择哪种容器格式，那么简单地容器格式指定为bare是安全

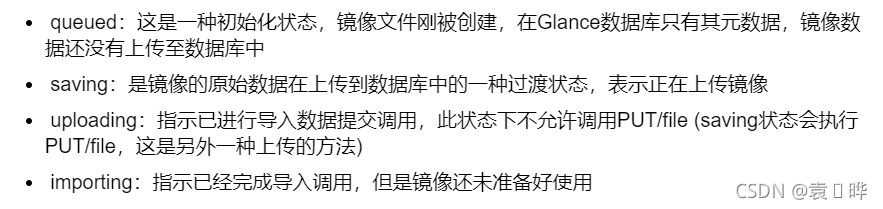

镜像状态1

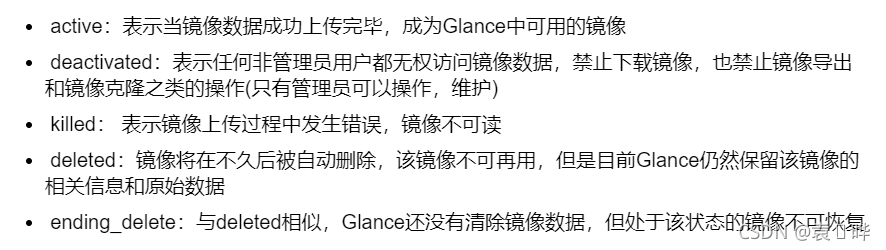

镜像状态2

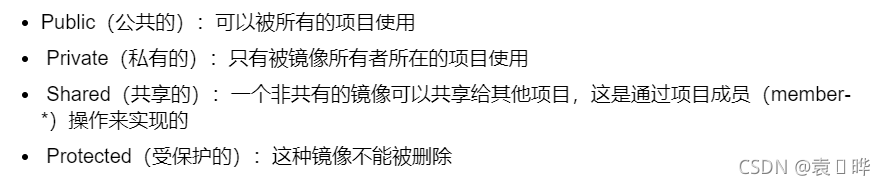

访问权限

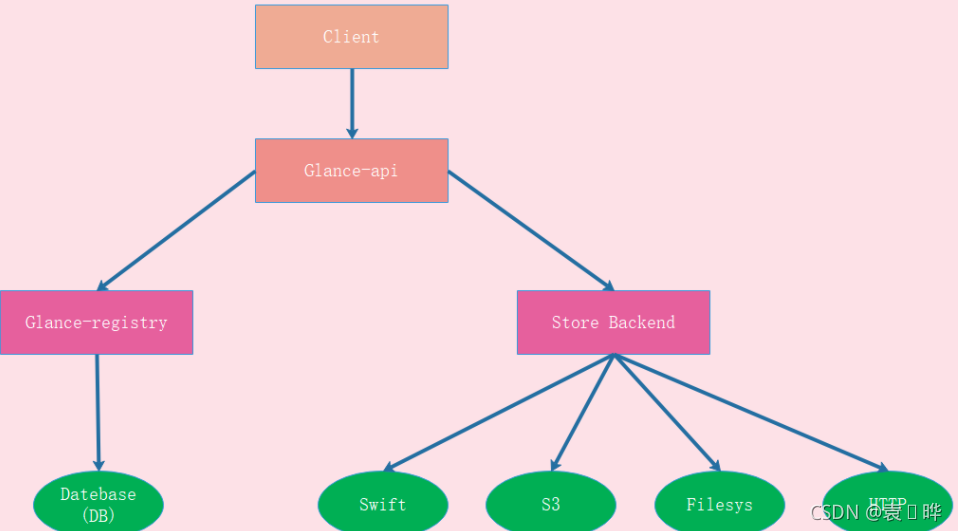

Glance架构及工作流程

• client：客户端是Glance服务应用程序使用者，是OpenStack命令行工具、Horizon或Nova服务
• glance-api：是系统后台运行的服务进程，是进入Glance的入口。它对外提供REST API,负责接收用户的RESTful请求，响应镜像查询、获取和存储的调用
• glance-registry：是系统后台运行的glance注册服务进程，负责处理与镜像元数据相关的RESTful请求，元数据包括镜像大小、类型等信息。Glanceapi接收的请求如果是与镜像的元数据相关的操作，glance-api会把请求转发给glance-registry。glance-registry会解析请求内容，并与数据库交互存储、处理、检索镜像的元数据。glance-api对外提供API,而glance-registry的API只由glance-api使用
• Glance的DB模块：存储的是镜像的元数据，可以选用MYSQL、MariaDB、 SQLite等数据库。 镜像的元数据通过glance-registry存放在数据库中。注意镜像本身(chunk数据)是通过glance存储驱动存放到各种存储后端中的。
• 存储后端(Store Backend) Glance自身并不存储镜像，它将镜像存放在后端存储系统中。镜像本身的数据通过glance_ store存放在各种后端，并可从中获取。支持本地存储、对象存储、RBD块设备、Sheepdog分布式存储、Cinder块存储、VMware数据存储。

部署Glance镜像服务

环境

主机名	 内存	  硬盘	     网卡
ct	      8G	 300+300   VM:192.168.184.10
                           NAT:192.168.220.10
c1	      8G	 300+300   VM:192.168.184.20
                           NAT:192.168.220.20
C2	      8G	 300+300   VM:192.168.184.30
                           NAT:192.168.220.30

创建数据库实例和数据库用户

[root@ct ~]# mysql -u root -p
MariaDB [(none)]> create database glance;		#创建数据库
MariaDB [(none)]> grant all privileges on glance.* to 'glance'@'localhost' identified by 'GLANCE_DBPASS';		##提权
MariaDB [(none)]> grant all privileges on glance.* to 'glance'@'localhost' identified by 'GLANCE_DBPASS';
MariaDB [(none)]> flush privileges;		        #刷新权限
MariaDB [(none)]> exit

创建用户、修改配置文件

#创建glance用户
openstack user create --domain default --password GLANCE_PASS glance

#将glance用户添加到service项目中，并且针对这个项目拥有admin权限；注册glance的API，需要对service项目有admin权限
openstack role add --project service --user glance admin

#创建一个service服务，service名称为glance，类型为image；创建完成后可以通过 openstack service list 查看
openstack service create --name glance --description "OpenStack Image" image

#创建镜像服务 API 端点，OpenStack使用三种API端点代表三种服务：admin、internal、public
openstack endpoint create --region RegionOne image public http://ct:9292
openstack endpoint create --region RegionOne image internal http://ct:9292
openstack endpoint create --region RegionOne image admin http://ct:9292

#安装 openstack-glance 软件包
yum -y install openstack-glance

#修改glance配置文件，glance有两个配置文件：
/etc/glance/glance-api.conf
/etc/glance/glance-registry.conf

cp -a /etc/glance/glance-api.conf{,.bak}
grep -Ev '^$|#' /etc/glance/glance-api.conf.bak > /etc/glance/glance-api.conf

#添加glance-api.conf配置
openstack-config --set /etc/glance/glance-api.conf database connection mysql+pymysql://glance:GLANCE_DBPASS@ct/glance
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken www_authenticate_uri http://ct:5000
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken auth_url http://ct:5000
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken memcached_servers ct:11211
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken auth_type password
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken project_domain_name Default
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken user_domain_name Default
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken project_name service
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken username glance
openstack-config --set /etc/glance/glance-api.conf keystone_authtoken password GLANCE_PASS
openstack-config --set /etc/glance/glance-api.conf paste_deploy flavor keystone
openstack-config --set /etc/glance/glance-api.conf glance_store stores file,http
openstack-config --set /etc/glance/glance-api.conf glance_store default_store file
openstack-config --set /etc/glance/glance-api.conf glance_store filesystem_store_datadir /var/lib/glance/images/

cat glance-api.conf

#修改glance-registry.conf 配置文件
cp -a /etc/glance/glance-registry.conf{,.bak}
grep -Ev '^$|#' /etc/glance/glance-registry.conf.bak > /etc/glance/glance-registry.conf

openstack-config --set /etc/glance/glance-registry.conf database connection  mysql+pymysql://glance:GLANCE_DBPASS@ct/glance
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken www_authenticate_uri   http://ct:5000
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken auth_url  http://ct:5000
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken memcached_servers  ct:11211
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken auth_type  password
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken project_domain_name  Default
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken user_domain_name  Default
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken project_name  service
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken username  glance
openstack-config --set /etc/glance/glance-registry.conf keystone_authtoken password  GLANCE_PASS
openstack-config --set /etc/glance/glance-registry.conf paste_deploy flavor  keystone

cat glance-registry.conf

#初始化glance数据库，生成相关表结构；（不管有多少个controler，只需要初始化一次即可）
su -s /bin/sh -c "glance-manage db_sync" glance

#开启glance服务（此处开启之后会生成存放镜像的目录/var/lib/glance/image）
systemctl enable openstack-glance-api.service
systemctl start openstack-glance-api.service

#查看端口（也可以使用lsof -i:9292 ）
netstat -natp | grep 9292

#赋予openstack-glance-api.service服务对存储设备的可写权限（-h：值对符号连接/软链接的文件修改)
chown -hR glance:glance /var/lib/glance/

#镜像导入
#先上传cirros镜像到控制节点，然后导入glance，最后查看是否创建成功
openstack image create --file cirros-0.3.5-x86_64-disk.img --disk-format qcow2 --container-format bare --public cirros

#查看镜像的两种方式
openstack image list
