架构解析

网络介绍
- NAT模式
- isolated隔离模式
- bridge桥接模式
网络配置
- 桥接配置
- NAT配置
- isolated配置
DHCP解析
- iptables ——DNAT转发

网络分类

NAT

默认的网络格式，安装好kvm后,会自动的去配置

虚拟机与主机之间互通，虚拟机可以访问外网，但外网不能访问虚拟机(网段不同)

isolated

隔离式网络，与VMware中的vmnet2....相似

虚拟机不能访问外网，外网也不能访问虚拟机，但不影响宿主机去操作虚拟机

Bridge

在虚拟机上做了个虚拟交换机，再把物理网卡与桥接口绑定在一起

虚拟机可以访问外网，外网可以访问虚拟机

虚拟机交换机

linux-bridge(linux自带)

ovs(open-Vswitch)

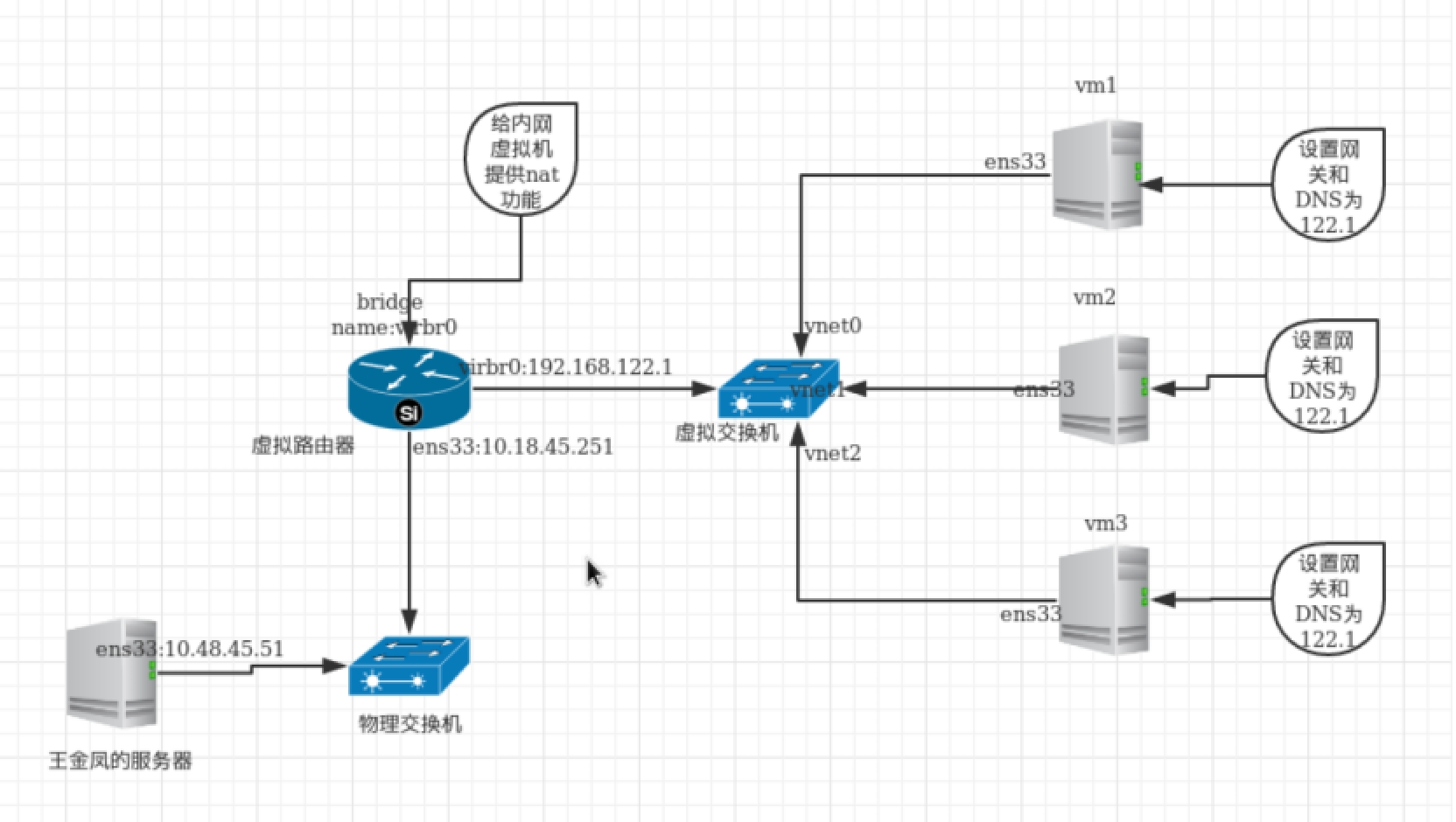

NAT

虚拟机默认为virb0，是三层交换机，既有路由功能，也有交换转发功能，

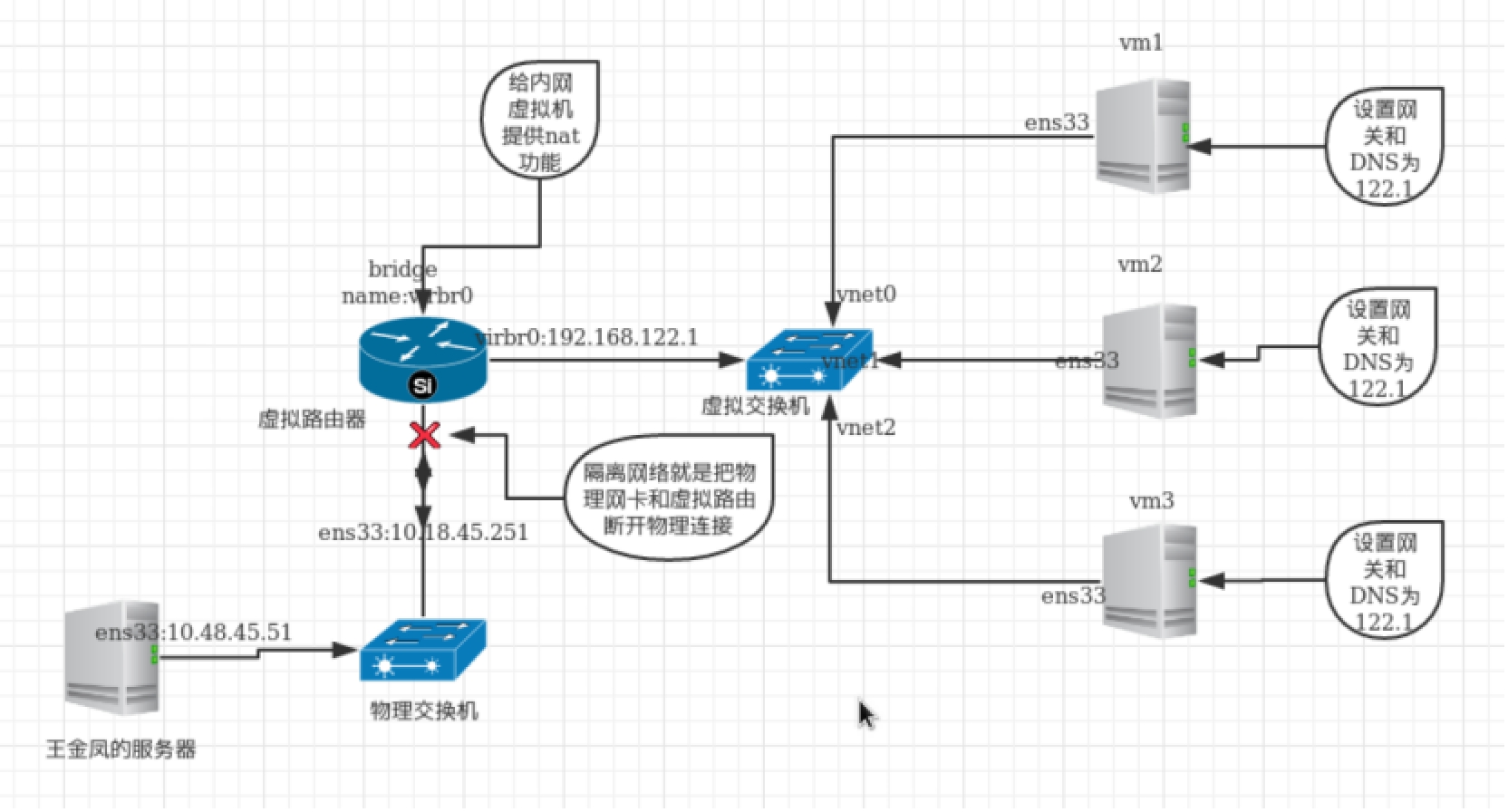

isolated

隔离网络就是把物理网卡与虚拟路由器断开

就是对外的虚拟接口与物理网卡之间连接的网线断开

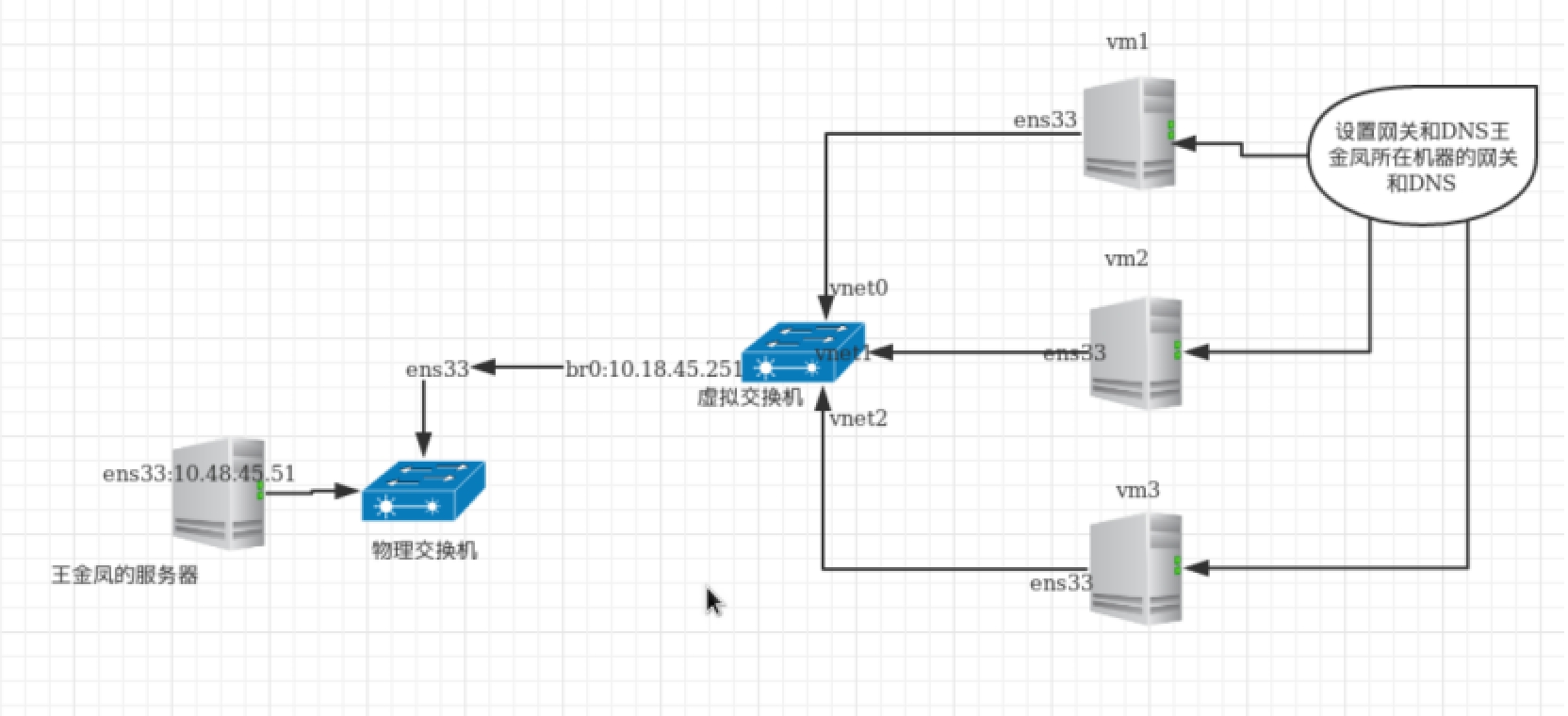

Bridge

把路由器拔掉了，直接将物理网卡连接到虚拟机交换机上

技术：现在虚拟机上做个桥接口，物理网卡接到桥接口，桥接口连接虚拟交换机

基础配置

1. 从交换机上把enss网卡删除：
[root@kvmserver ~]# brctl delif br0 ens33
?
2. 查看交换机信息：
[root@kvmserver ~]# brctl show
bridge name bridge id       STP enabled interfaces
br0     8000.fe540008c2ab   no      vnet0   #ens33网卡已删除
?
3. 添加ens33网卡：
[root@kvmserver ~]# brctl addif br0 ens33
?
4. 再次查看信息：
[root@kvmserver ~]# brctl show
bridge name bridge id       STP enabled interfaces
br0     8000.000c295f24a2   no      ens33   #添加成功
                            vnet0

桥接模式

1. 在宿主机上添加桥接接口：
[root@kvmserver qemu]# vim /etc/sysconfig/network-scripts/ifcfg-br0
TYPE=Bridge     #类型为桥接
NAME=br0        #接口名
DEVICE=br0      #接口设备名，与接口名一样即可
ONBOOT="yes"    #自启
BOOTPROTO=static        #静态
IPADDR=192.168.178.5    #IP地址，自定义，要看自己在哪个网段，与平常配IP地址一样......
GATEWAY=192.168.178.2   #网关 可以用route -n 查看网关
NETMASK=255.255.255.0   #24位子网掩码
DNS1=192.168.178.2      #域名解析，与网关一样
DNS2=8.8.8.8            #Google的域名解析
?
2. 修改原有的网络接口配置文件：
[root@kvmserver qemu]# cd /etc/sysconfig/network-scripts/
[root@kvmserver network-scripts]# cp -r ifcfg-ens33 ifcfg-ens33.bak  #备份
[root@kvmserver network-scripts]# vim ifcfg-ens33
DEVICE="ens33"  #原有的网络接口名
ONBOOT="yes"    #自启
BRIDGE=br0      #桥接设备名
?
3. 重启服务生效：
[root@kvmserver network-scripts]# systemctl restart libvirtd
[root@kvmserver network-scripts]# systemctl restart  network
?

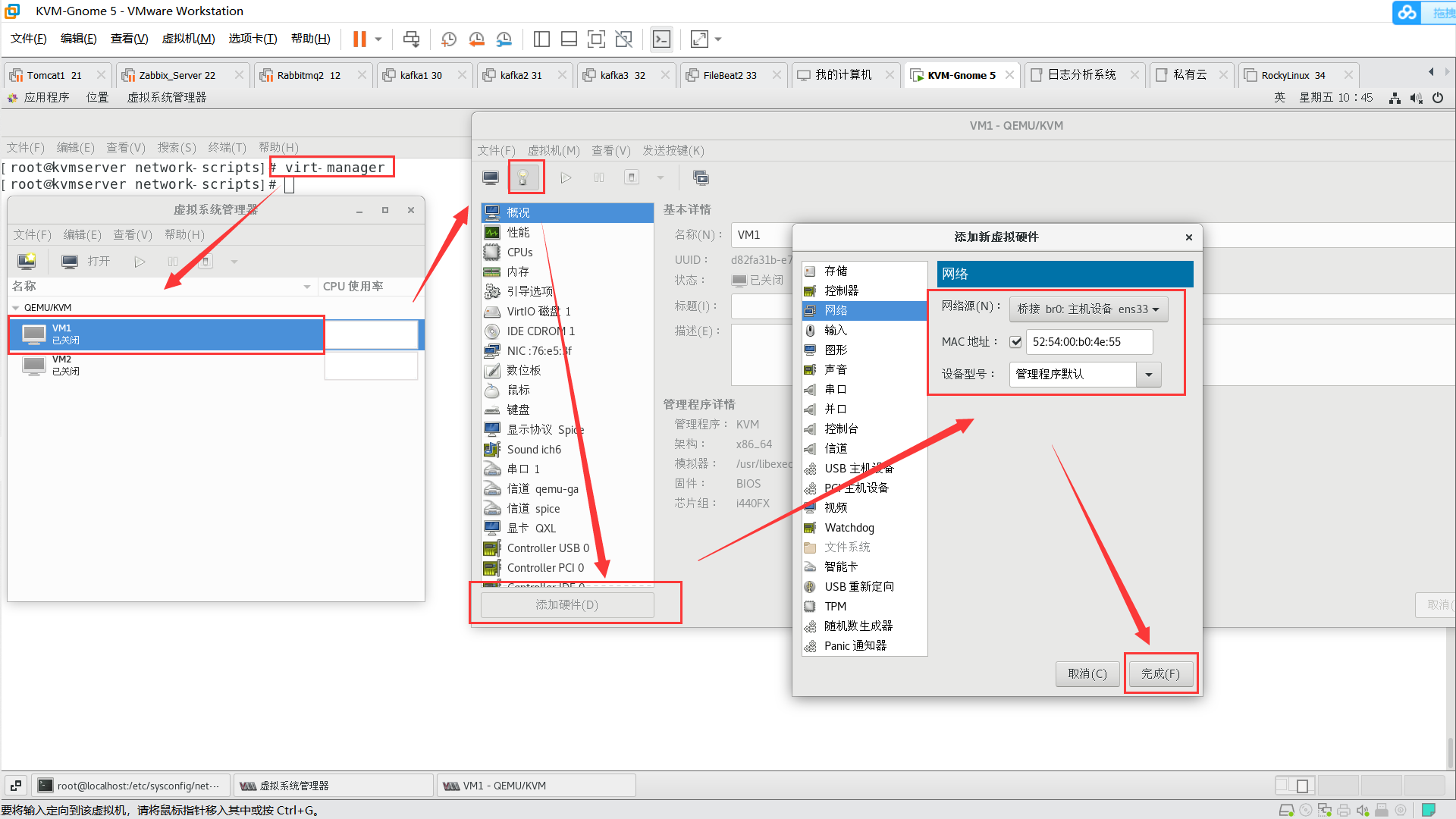

4. 按图形操作即可，新添加一块网卡为新建的桥接设备........
5. 去虚拟机中 ping www.baidu.com  看是否能通
?
6. 删除桥接网卡：
[root@kvmserver networks]# rm -rf /etc/sysconfig/network-scripts/ifcfg-br0
[root@kvmserver networks]# rm -rf /etc/sysconfig/network-scripts/ifcfg-ens33
[root@kvmserver networks]# mv /etc/sysconfig/network-scripts/ifcfg-{ens33.bak,ens33}
重启网络即可   ip a 查看网卡信息

NAT模式

1. 切换到默认的网络目录：
[root@kvmserver qemu]# cd /etc/libvirt/qemu/networks/
?
[root@kvmserver networks]# ls
autostart  default.xml  #默认的网络配置文件
?
2. 拷贝一份：
[root@kvmserver networks]# cp -r default.xml  net2.xml
?
3. 编辑新的配置文件：
[root@kvmserver networks]# vim net2.xml
<network>
  <name>net2</name>     #修改
  <uuid>09668020-3cee-441g-930c-8f0db705f777</uuid>   #修改，随便改些数字
  <forward mode='nat'/>     #模式为nat
  <bridge name='virbr1' stp='on' delay='0'/>
  <mac address='52:54:00:ce:6g:e4'/>    #mac地址，修改，后六位随便改
  <ip address='192.168.120.1' netmask='255.255.255.0'>   #修改网关地址 120.1
    <dhcp>
    <range start='192.168.120.2' end='192.168.120.254'/>    #自动获取IP的地址范围，修改
    </dhcp>
  </ip>
</network>
?
4. 重启生效：
[root@kvmserver networks]# systemctl restart libvirtd
?
1. 查看虚拟交换机：[root@kvmserver networks]# brctl show
bridge name bridge id       STP enabled interfaces
virbr0      8000.525400ce2de4   yes     virbr0-nic
virbr2      8000.525400ce2fe4   yes     virbr2-nic  #nat2创建成功
?
2. 激活网络：[root@kvmserver networks]# virsh  net-start nat2

isolated模式

1. 拷贝配置文件
[root@kvmserver networks]# cp -r default.xml  isolated.xml
?
2. 修改配置：
[root@kvmserver networks]# vim isolated.xml
<network>
  <name>isolated</name>     #名字修改
  <uuid>09668020-3cee-441a-930c-9f0db705f777</uuid>     #uuid修改
  <forward mode='nat'/>  #这行直接删除 ！！！！！！
  <bridge name='virbr4' stp='on' delay='0'/>
  <mac address='52:54:00:ce:2d:e9'/>        #mac地址修改后六位
  <ip address='192.168.131.1' netmask='255.255.255.0'>      #网关 修改
    <dhcp>
      <range start='192.168.131.2' end='192.168.131.254'/>  #IP地址范围 修改
    </dhcp>
  </ip>
</network>
?
3. 重启服务：
[root@kvmserver networks]# systemctl restart libvirtd
?
[root@kvmserver networks]# virt-manager
?
4. 查看当前活跃的接口：
[root@kvmserver networks]# virsh net-list
 名称               状态     自动开始  持久
----------------------------------------------------------
 default              活动     是           是
 nat2                 活动     否           是
?
5. 激活isolated接口
[root@kvmserver networks]# virsh net-start isolated
网络 isolated 已开始
?
6. 设置自启动
[root@kvmserver networks]# virsh net-autostart  isolated
网络isolated标记为自动启动
?
7. 再次查看接口信息
[root@kvmserver networks]# virsh net-list
 名称               状态     自动开始  持久
----------------------------------------------------------
 default              活动     是           是
 isolated             活动     是           是      #已经是自启了
 nat2                 活动     否           是

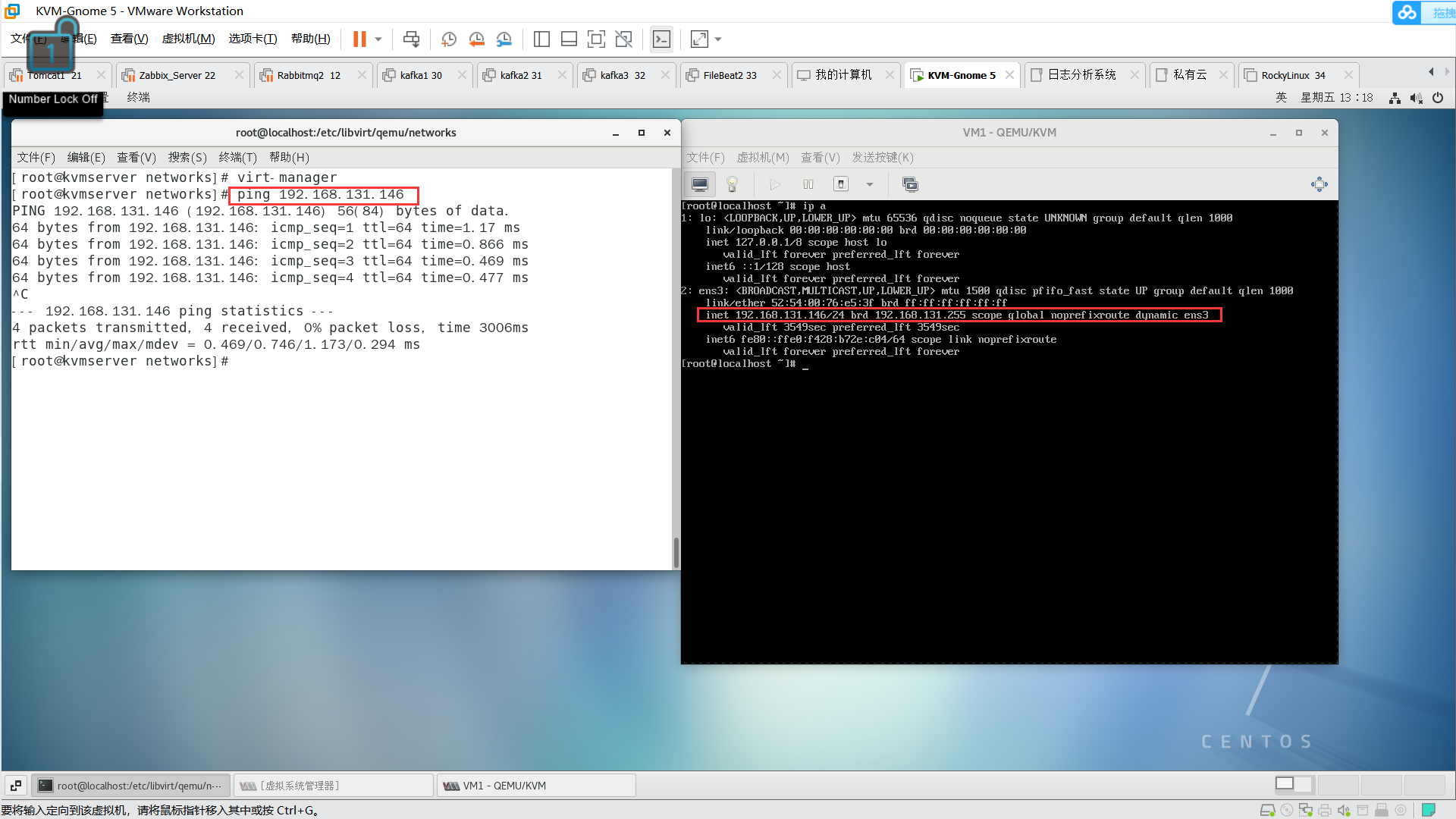

DHCP

原理：查看当前活跃虚拟机所使用的IP地址

1. 查看提供dhcp服务的进程
[root@kvmserver networks]# ps -elf |grep dnsmasq
?
2. 查看IP：
[root@kvmserver networks]# cat /var/lib/libvirt/dnsmasq/virbr4.status #相对应的接口
[
  {
    "ip-address": "192.168.131.146",    #运行中主机的IP  isolated配置的IP
    "mac-address": "52:54:00:76:e5:3f",
    "expiry-time": 1630055238
  }
]
?
3. 更改接口，再次查看
[root@kvmserver networks]# cat /var/lib/libvirt/dnsmasq/virbr2.status
[
  {
    "ip-address": "192.168.129.146",    #这是nat2的接口配置的IP
    "mac-address": "52:54:00:76:e5:3f",
    "expiry-time": 1630056185
  }
]
?
?
本机开启路由，开启防?墙，写?如下规则：
[root@qfedu.com ~]# iptables -t nat -A PREROUTING -p tcp -m tcp --dport
10022 -j DNAT --to-destination 192.168.131.31:22
从其他客户端测试：
[wing@macserver ~]$ ssh root@192.168.178.5 -p 10022
