[系统运维]day4-----交付dubbo微服务（1）

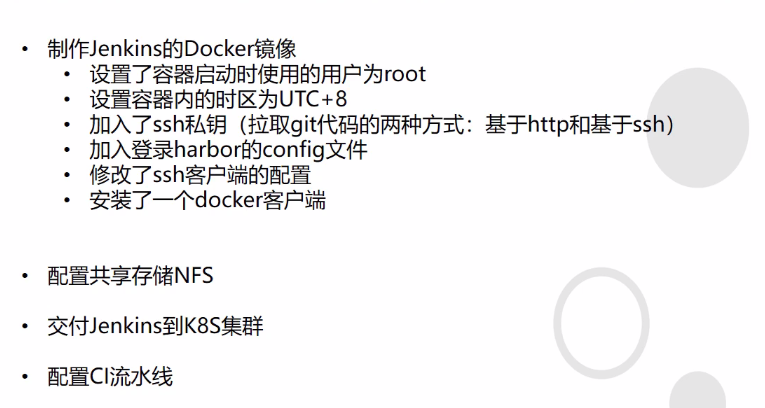

回顾内容

·制作Jenkins的Docker镜像
·设置了容器启动时使用的用户为root·设置容器内的时区为UTC+8
·加入了ssh私钥(拉取git代码的两种方式:基于http和基于ssh)·加入登录harbor的config文件
·修改了ssh客户端的配置
·安装了一个docker客户端
·配置共享存储NFS
·交付Jenkins到K8S集群配置CI流水线

Dashboard(仪表盘)
·    基于RBAC认证的一个GUI资源管理插件
·    两个常用版本: v1.8.3和v1.10.1
-    K8S如何基于RBAC进行鉴权
-    手撕ssl证书签发它

每一个公司都有自己的不同的服务，不一定都用的dubbo微服务

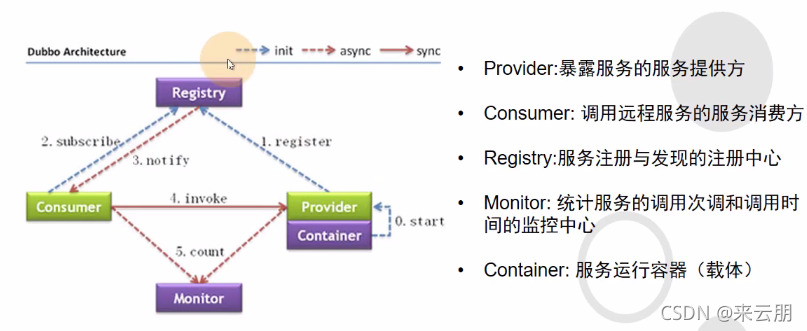

看下图说明：：

第一个是注册中心Registry在dubbo微服务中就是zk，以集群状态的形式
第二个是提供者Provider，把提供者交付在k8s里面注册到注册中心
第三个是消费者Consumer在，也交付在k8s然后去注册，并订阅提供者的方法，方法是register的方法（默认），这样消费者在使用方法的时候就好像在使用本地方法一样（它里面可能仅仅写一个接口，没有具体代码，那么代码是在提供者的项目里面写的）
最后一个是monitor，需要通过它去观察提供者，消费者和注册中心，是不是在正常的工作

下面是要交付Jenkins
说明：三件事
首先它是做为一个持续集成的组件，用来帮助我们把源代码从版本控制中心（我们用的是jdk，你也可以用其他），然后通过配置和编译，让它变成我们可以执行的二进制代码，最后是把代码编译完成后把它变成docker镜像并提交到我们的私有镜像仓库。
我们为了让他完成这三件事，把jenkins也做成了docker，，加入harbor的config文件主要是为了让他能和harbor可以进行通信，，最后一步是安装一个docker的客户端，它在k8s的运算节点，docker的客户端和服务端是通过docker.sock进行通信的，你需要把它挂载到宿主机上

上面我们都是通过资源配置清单把服务交付服务的。
下面我们最的最多的三步，
第一准备docker的镜像，
第二把镜像给扔到私有镜像仓库里面，方便拉镜像
第三是准备资源配置清单，然后应用到k8s里面

还记得的那个蓝海（Open Blue Orean）插件，主要是帮助我们做流水线的。

二进制安装maven

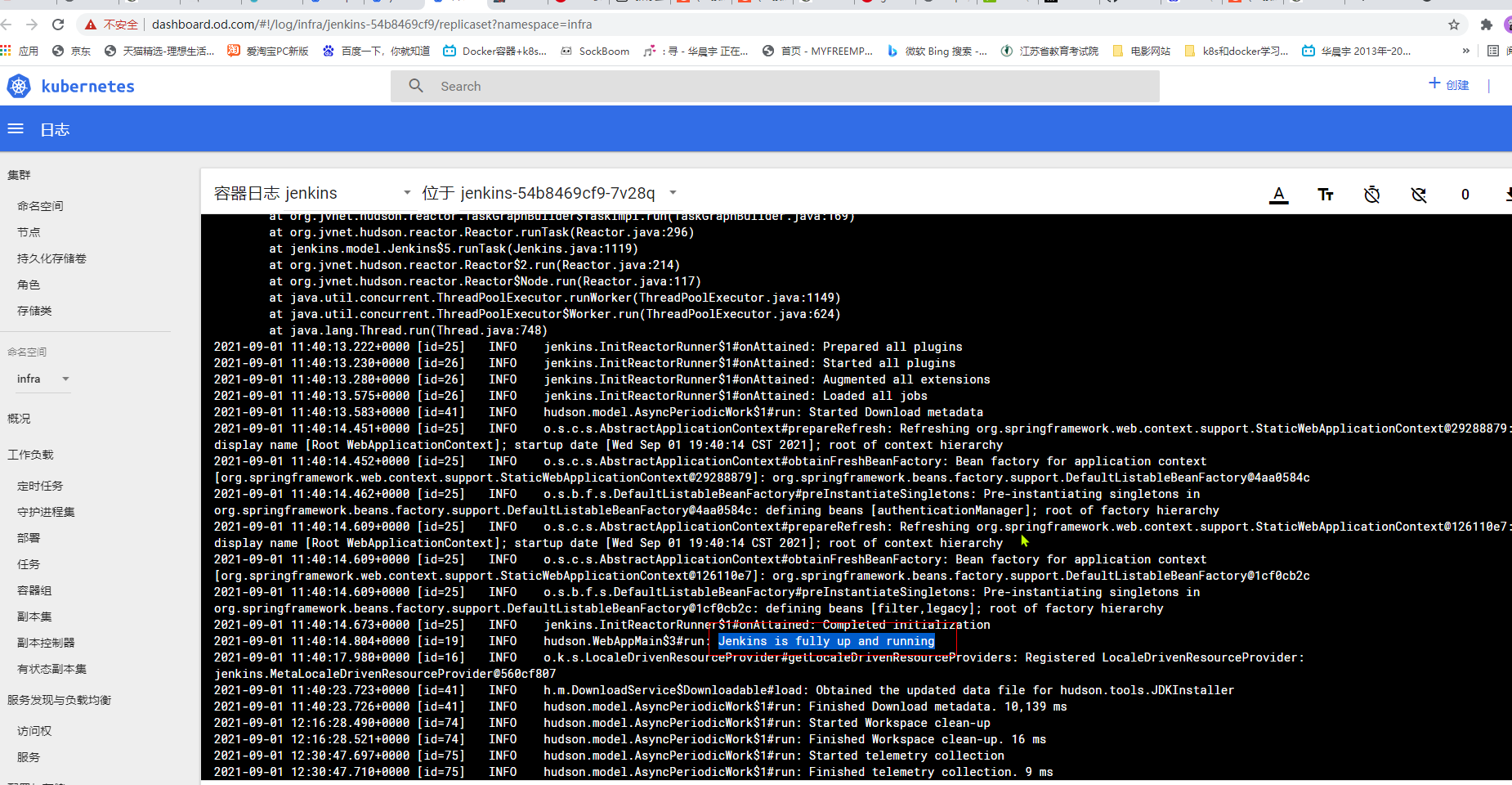

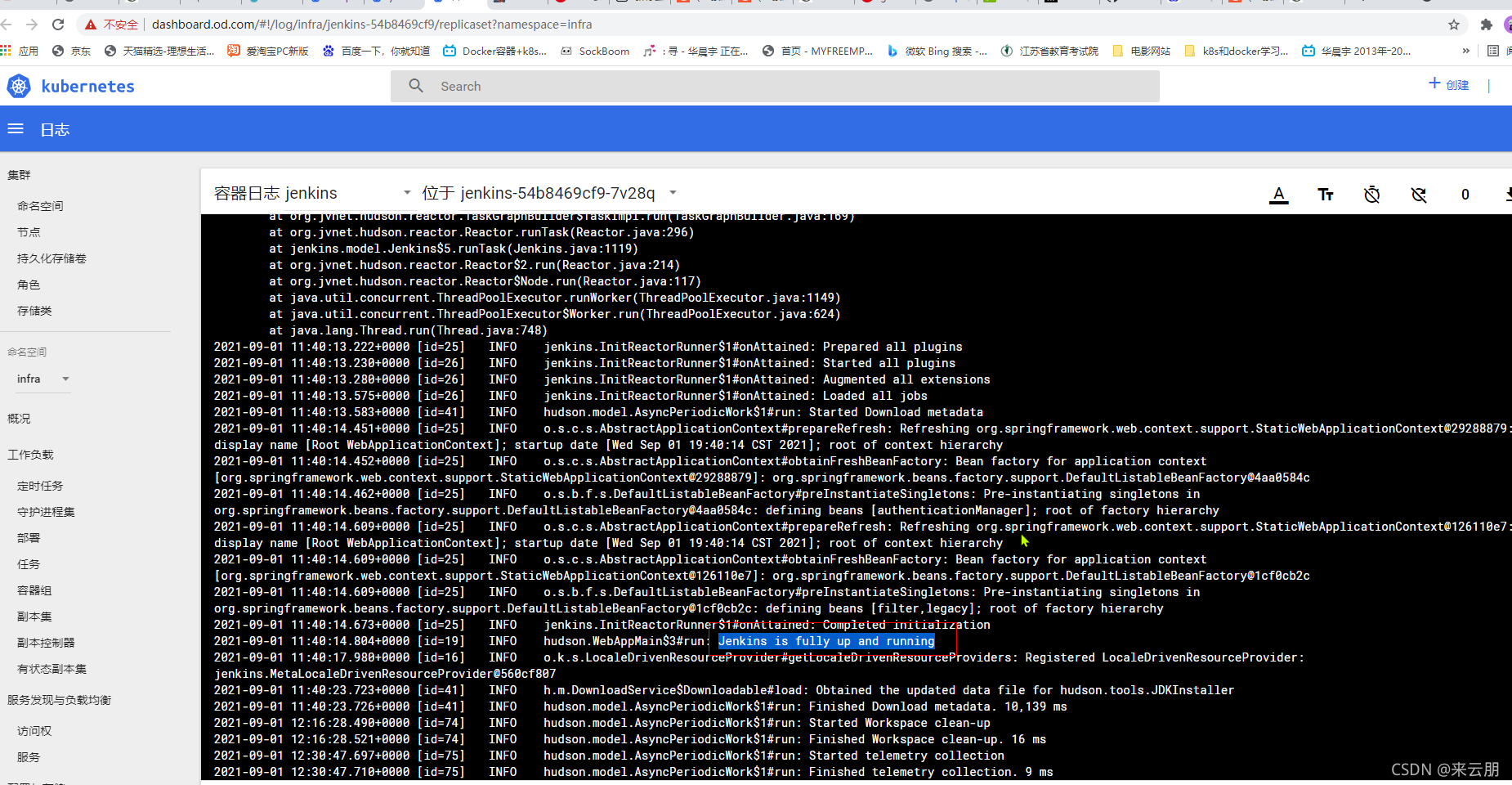

能在Jenkins的po日志里面看到下面那个句话，说明它是启动成功的

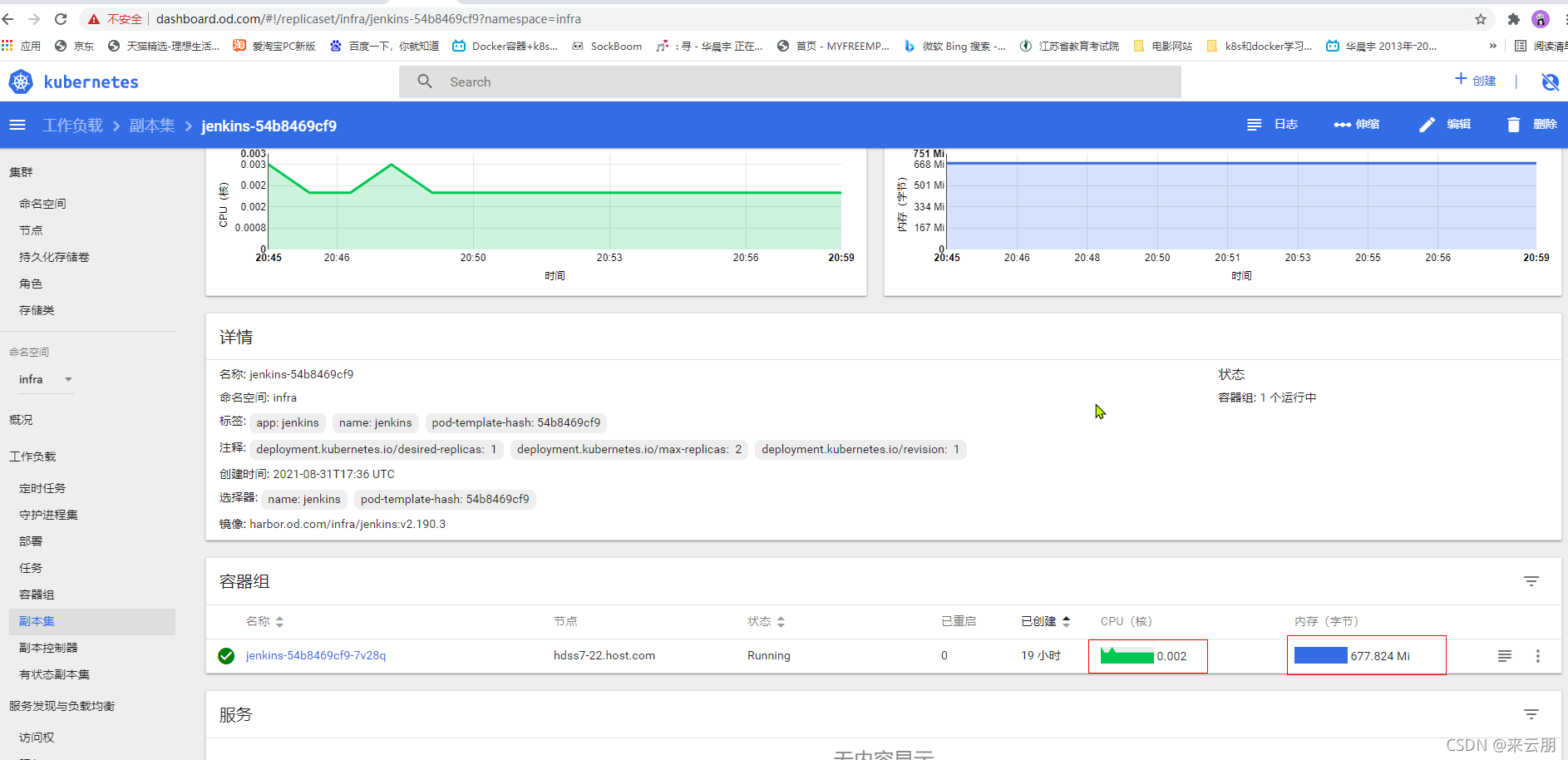

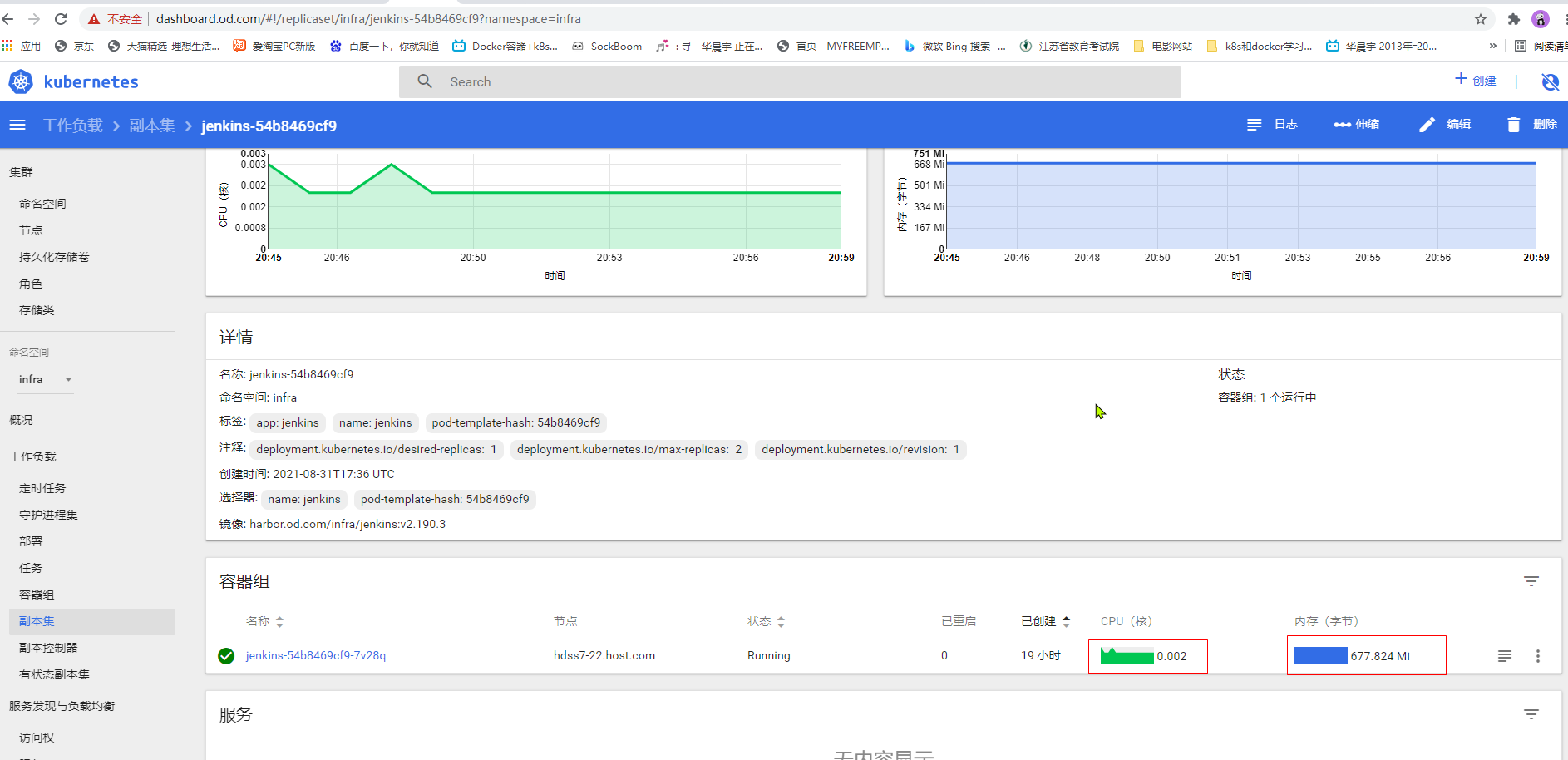

其实Jenkins还是挺吃资源的，吃内存还是比较多的，你看是670多兆，相当于半个多g了，当然相对于Prometheus是很小的，Prometheus能到20多g

验证Jenkins是否真的可用

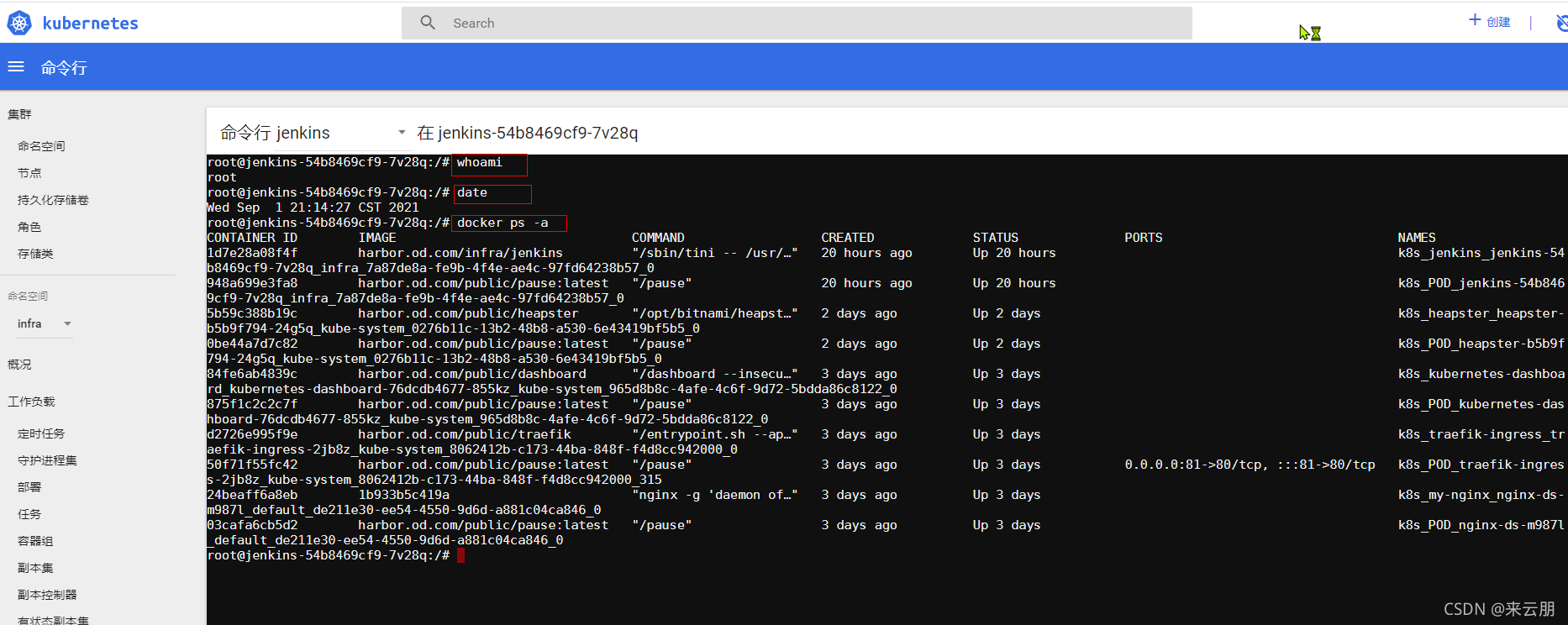

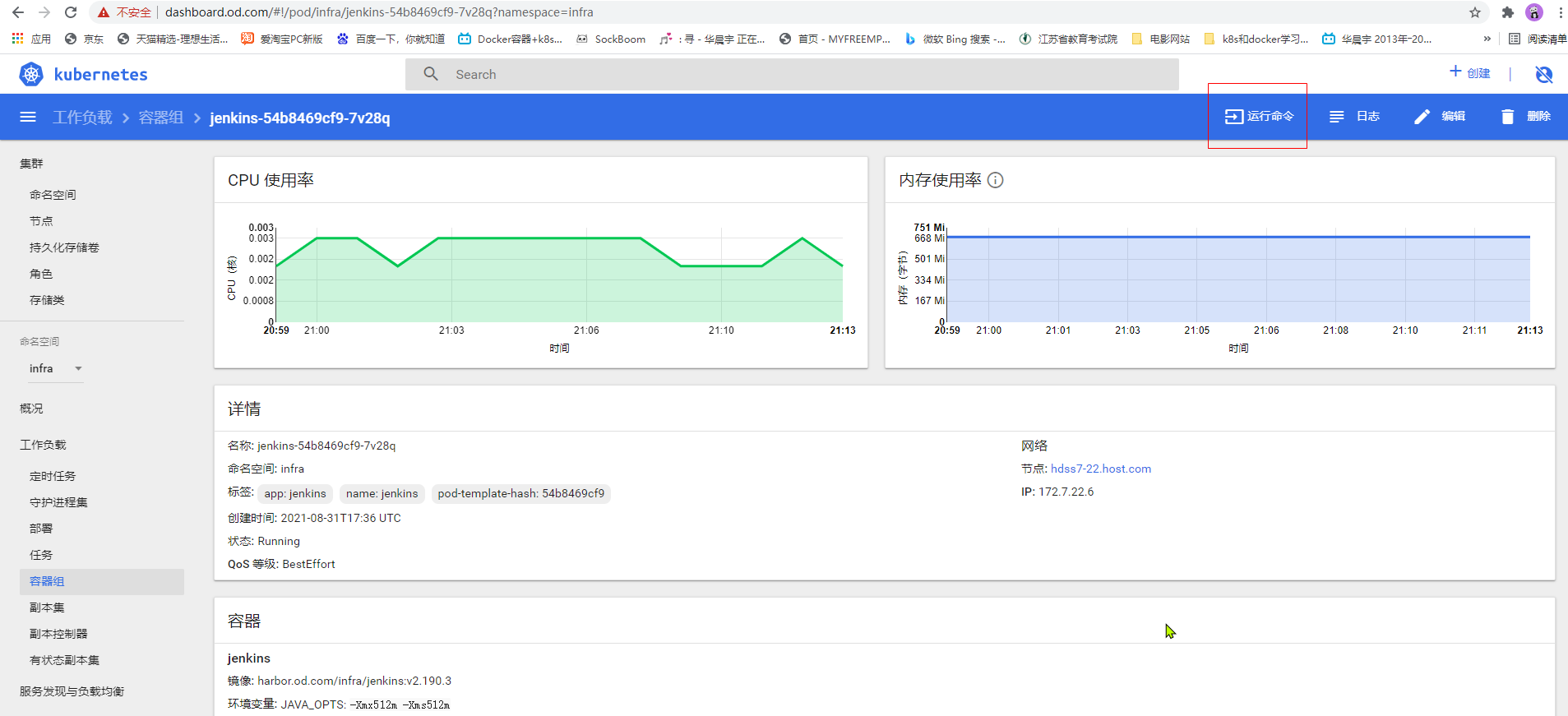

需要exec进入Jenkins的pod

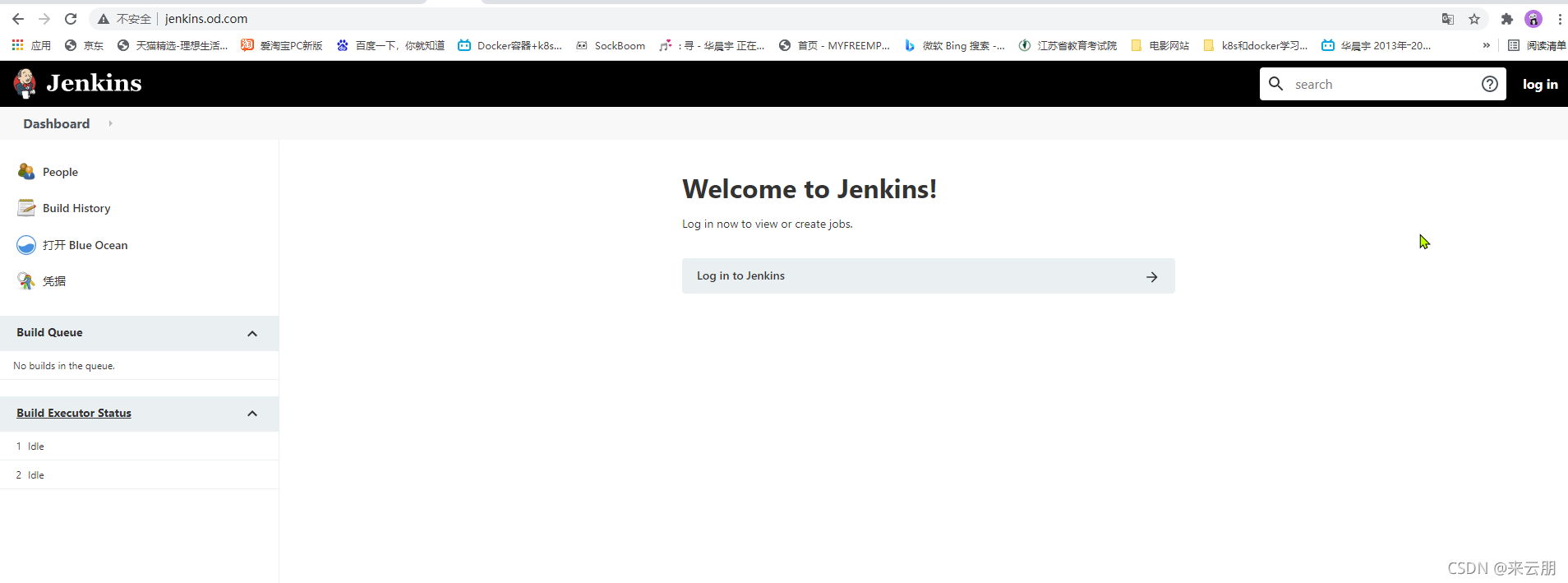

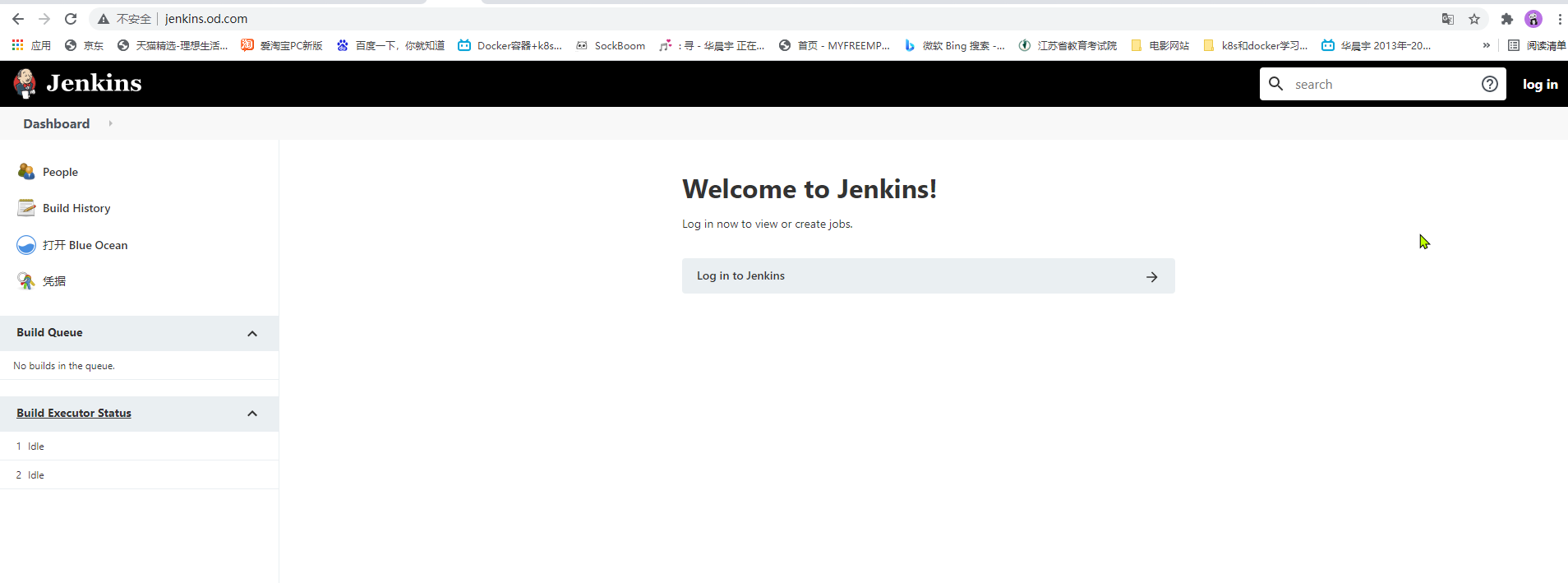

你可以在浏览器上也可以在后台登录

首先验证是否可登陆，以及是否有docker的容器，你可以到21上看是否是有下面这些容器

jenkins-54b8469cf9-7v28q   1/1     Running   0          17h
[root@hdss7-21 ~]# docker ps -a
CONTAINER ID   IMAGE                               COMMAND                  CREATED      STATUS      PORTS                               NAMES
600eff76f8cb   harbor.od.com/public/traefik        "/entrypoint.sh --ap…"   3 days ago   Up 3 days                                       k8s_traefik-ingress_traefik-ingress-zh4k6_kube-system_37fec845-24f2-4c6d-8201-fb4aed203a2c_0
bb5f952c3206   harbor.od.com/public/pause:latest   "/pause"                 3 days ago   Up 3 days   0.0.0.0:81->80/tcp, :::81->80/tcp   k8s_POD_traefik-ingress-zh4k6_kube-system_37fec845-24f2-4c6d-8201-fb4aed203a2c_279
47f6dcbee8ec   harbor.od.com/public/coredns        "/coredns -conf /etc…"   3 days ago   Up 3 days                                       k8s_coredns_coredns-6b6c4f9648-ckjh7_kube-system_3e9f9af1-4248-4e08-95e7-d2b4a3cb5ba3_0
ed804429de1d   harbor.od.com/public/pause:latest   "/pause"                 3 days ago   Up 3 days                                       k8s_POD_coredns-6b6c4f9648-ckjh7_kube-system_3e9f9af1-4248-4e08-95e7-d2b4a3cb5ba3_0
995e2b868b95   1b933b5c419a                        "nginx -g 'daemon of…"   3 days ago   Up 3 days                                       k8s_my-nginx_nginx-ds-pbql6_default_cb677867-23e7-480f-a986-128e3e30a064_0
cedc944769df   harbor.od.com/public/pause:latest   "/pause"                 3 days ago   Up 3 days                                       k8s_POD_nginx-ds-pbql6_default_cb677867-23e7-480f-a986-128e3e30a064_0
a46832c354e7   84581e99d807                        "nginx -g 'daemon of…"   3 days ago   Up 3 days                                       k8s_nginx_nginx-dp-5dfc689474-dbdsk_kube-public_af461457-7d0b-4f3e-bf3d-aa07c32202e2_0
b6276df69065   harbor.od.com/public/pause:latest   "/pause"                 3 days ago   Up 3 days                                       k8s_POD_nginx-dp-5dfc689474-dbdsk_kube-public_af461457-7d0b-4f3e-bf3d-aa07c32202e2_0
[root@hdss7-21 ~]#

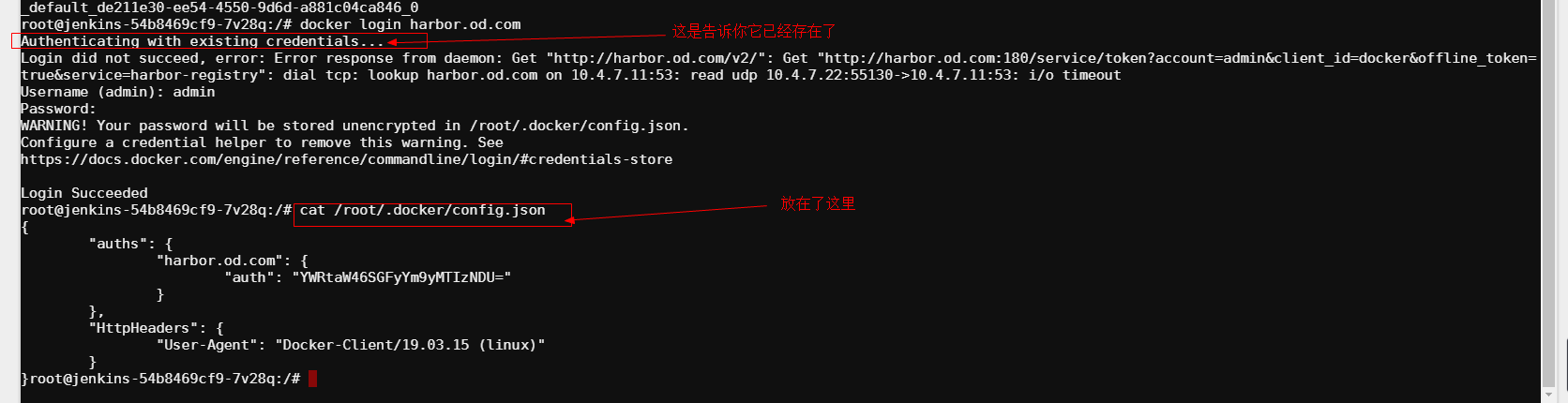

然后登录harbor

当年获得下面的一段信息了，说明你的Jenkins已经在正常的工作了

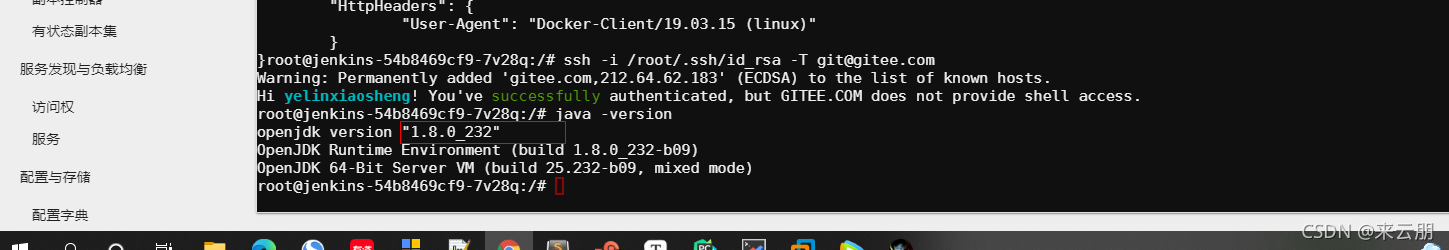

测试连接

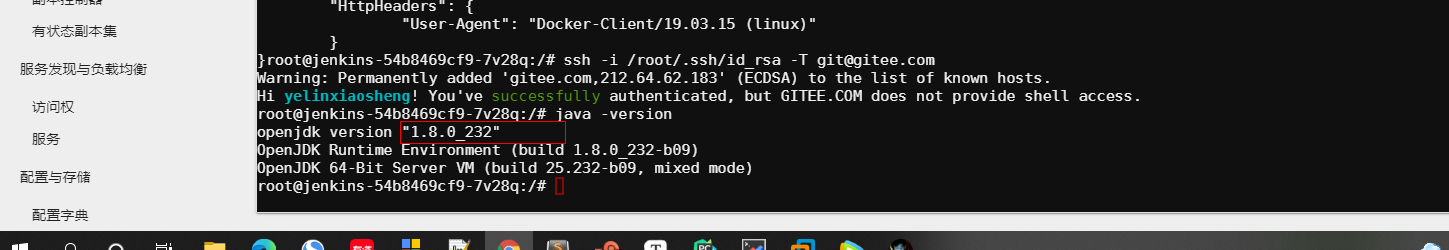

下面是告诉你，你已经被成功认证了，但是gitee不能给你提供shell的接入点

安装部署maven软件是用来编译java程序的

下载地址
maven.apache.org/docs/history.html
https://archive.apache.org/dist/maven/maven-3/

[root@hdss7-200 jenkins_home]# cd /opt/src/
[root@hdss7-200 src]# wget https://archive.apache.org/dist/maven/maven-3/3.6.1/binaries/apache-maven-3.6.1-bin.tar.gz
--2021-09-01 21:35:52--  https://archive.apache.org/dist/maven/maven-3/3.6.1/binaries/apache-maven-3.6.1-bin.tar.gz
Resolving archive.apache.org (archive.apache.org)... 138.201.131.134, 2a01:4f8:172:2ec5::2
Connecting to archive.apache.org (archive.apache.org)|138.201.131.134|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 9136463 (8.7M) [application/x-gzip]
Saving to: ‘apache-maven-3.6.1-bin.tar.gz’

100%[============================================================>] 9,136,463   77.7KB/s   in 76s

2021-09-01 21:37:08 (118 KB/s) - ‘apache-maven-3.6.1-bin.tar.gz’ saved [9136463/9136463]

[root@hdss7-200 src]# ll
total 575356
-rw-r--r-- 1 root root   9136463 Sep  4  2019 apache-maven-3.6.1-bin.tar.gz
-rw-r--r-- 1 root root 580021898 May 24 23:37 harbor-offline-installer-v1.8.3.tgz
[root@hdss7-200 src]#

在运维主机上二进制部署，这里用3.6.1
首先需要确定下jenkins里面的java版本是多少

然后根据版本创建目录

[root@hdss7-200 src]# mkdir /data/nfs-volume/jenkins_home/maven-3.6.1-8u232
[root@hdss7-200 src]# tar zxf apache-maven-3.6.1-bin.tar.gz -C /data/nfs-volume/jenkins_home/maven-3.6.1-8u232
[root@hdss7-200 src]# cd /data/nfs-volume/jenkins_home/maven-3.6.1-8u232
[root@hdss7-200 maven-3.6.1-8u232]# mv apache-maven-3.6.1/ ../
[root@hdss7-200 maven-3.6.1-8u232]# mv ../apache-maven-3.6.1/* .
[root@hdss7-200 maven-3.6.1-8u232]# ll
total 40
drwxr-xr-x 2 root root   4096 Sep  1 21:46 bin
drwxr-xr-x 2 root root   4096 Sep  1 21:46 boot
drwxr-xr-x 3  501 games  4096 Apr  5  2019 conf
drwxr-xr-x 4  501 games  4096 Sep  1 21:46 lib
-rw-r--r-- 1  501 games 13437 Apr  5  2019 LICENSE
-rw-r--r-- 1  501 games   182 Apr  5  2019 NOTICE
-rw-r--r-- 1  501 games  2533 Apr  5  2019 README.txt
[root@hdss7-200 maven-3.6.1-8u232]# pwd
/data/nfs-volume/jenkins_home/maven-3.6.1-8u232
[root@hdss7-200 maven-3.6.1-8u232]#

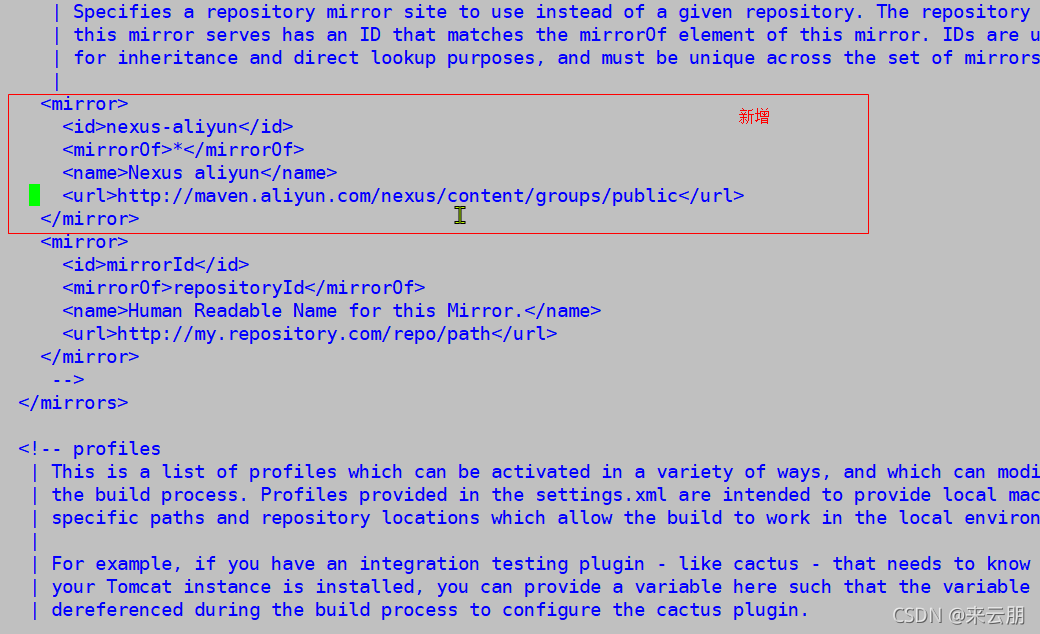

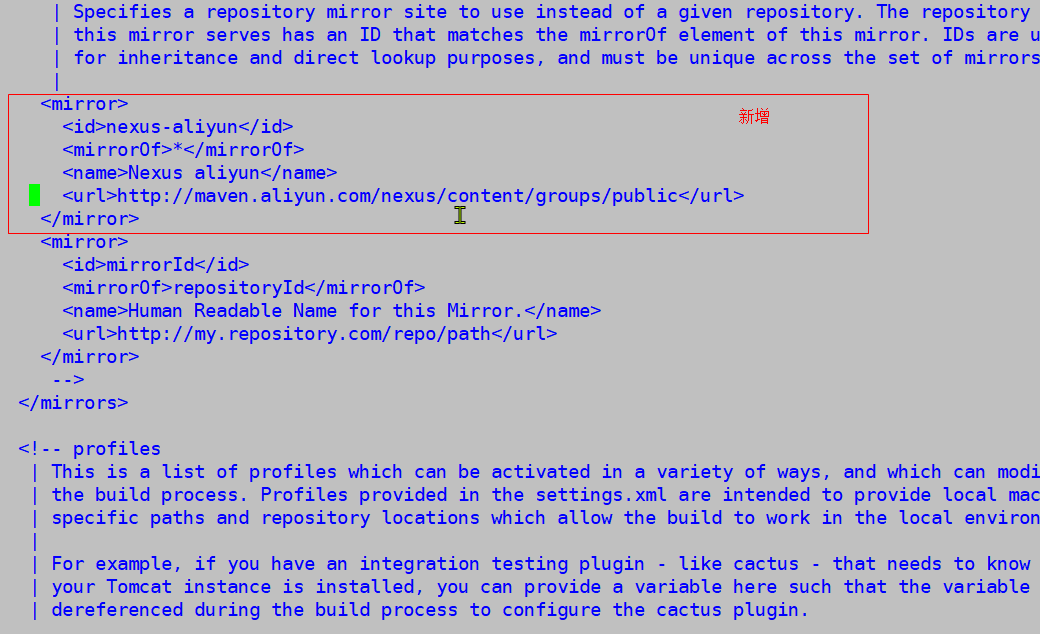

然后对maven进行下初始化配置

[root@hdss7-200 maven-3.6.1-8u232]# pwd
/data/nfs-volume/jenkins_home/maven-3.6.1-8u232
[root@hdss7-200 maven-3.6.1-8u232]# vi conf/settings.xml

这个说明下你在/data/nfs-volume/jenkins_home安装的内容到是要挂载到你的docker镜像里面的，说白了就是在你docker安装的

制作dubbo微服务的镜像底包

登录开源的这些内容可以看下
https://hub.docker.com/reposititory/docker/stanleyws
在运维主机200上

自定义Dockerfile

[root@hdss7-200 maven-3.6.1-8u232]# cd /data/dockerfile/
[root@hdss7-200 dockerfile]# ls
jenkins
[root@hdss7-200 dockerfile]# docker pull docker.io/stanleyws/jre8:8u112
8u112: Pulling from stanleyws/jre8
cd9a7cbe58f4: Pull complete
8372fab2fcdf: Pull complete
54746b802c92: Pull complete
969413759d76: Pull complete
3a44edd3f51d: Pull complete
Digest: sha256:921225313d0ae6ce26eac31fc36b5ba8a0a841ea4bd4c94e2a167a9a3eb74364
Status: Downloaded newer image for stanleyws/jre8:8u112
docker.io/stanleyws/jre8:8u112
[root@hdss7-200 dockerfile]# docker images |grep jre
stanleyws/jre8                                8u112                      fa3a085d6ef1   4 years ago     363MB
[root@hdss7-200 dockerfile]# docker tag fa3a085d6ef1 harbor.od.com/public/jre:8u112
[root@hdss7-200 dockerfile]# docker push harbor.od.com/public/jre:8u112
The push refers to repository [harbor.od.com/public/jre]
0690f10a63a5: Pushed
c843b2cf4e12: Pushed
fddd8887b725: Pushed
42052a19230c: Pushed
8d4d1ab5ff74: Pushed
8u112: digest: sha256:733087bae1f15d492307fca1f668b3a5747045aad6af06821e3f64755268ed8e size: 1367
[root@hdss7-200 dockerfile]# pwd
/data/dockerfile
[root@hdss7-200 dockerfile]# mkdir jre
[root@hdss7-200 dockerfile]# mv jre jre8
[root@hdss7-200 dockerfile]# cd jre8/
[root@hdss7-200 jre8]# vi Dockerfile
[root@hdss7-200 jre8]# cat Dockerfile
FROM harbor.od.com/public/jre:8u112
RUN /bin/cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime &&\
    echo 'Asia/Shanghai' >/etc/timezone
ADD config.yml /opt/prom/config.yml
ADD jmx_javaagent-0.3.1.jar /opt/prom/
WORKDIR /opt/project_dir
ADD entrypoint.sh /entrypoint.sh
CMD ["/entrypoint.sh"]
[root@hdss7-200 jre8]# vi config.yml
[root@hdss7-200 jre8]# cat config.yml
---
rules:
 - pattern: '.*'
[root@hdss7-200 jre8]# wget https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.3.1/jmx_prometheus_javaagent-0.3.1.jar -O jmx_javaagent-0.3.1.jar
--2021-09-01 22:29:35--  https://repo1.maven.org/maven2/io/prometheus/jmx/jmx_prometheus_javaagent/0.3.1/jmx_prometheus_javaagent-0.3.1.jar
Resolving repo1.maven.org (repo1.maven.org)... 199.232.196.209, 199.232.192.209
Connecting to repo1.maven.org (repo1.maven.org)|199.232.196.209|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 367417 (359K) [application/java-archive]
Saving to: ‘jmx_javaagent-0.3.1.jar’

100%[============================================================>] 367,417      270KB/s   in 1.3s

2021-09-01 22:29:37 (270 KB/s) - ‘jmx_javaagent-0.3.1.jar’ saved [367417/367417]

[root@hdss7-200 jre8]# ll
total 368
-rw-r--r-- 1 root root     30 Sep  1 22:28 config.yml
-rw-r--r-- 1 root root    297 Sep  1 22:26 Dockerfile
-rw-r--r-- 1 root root 367417 May 10  2018 jmx_javaagent-0.3.1.jar
[root@hdss7-200 jre8]#
[root@hdss7-200 jre8]# vi entrypoint.sh
[root@hdss7-200 jre8]# chmod u+x entrypoint.sh
[root@hdss7-200 jre8]# cat entrypoint.sh
#!/bin/sh
M_OPTS="-Duser.timezone=Asia/Shanghai -javaagent:/opt/prom/jmx_javaagent-0.3.1.jar=$(hostname -i):${M_PORT:-"12346"}:/opt/prom/config.yml"
C_OPTS=${C_OPTS}
JAR_BALL=${JAR_BALL}
exec java -jar ${M_OPTS} ${C_OPTS} ${JAR_BALL}
[root@hdss7-200 jre8]#

在这里解释下上面的那个小脚本

[root@hdss7-200 jre8]# cat entrypoint.sh
#主要是定义了三个变量去执行一条命令，也就是M_OPTS、JAR_BALL、C_OPTS这三个变量，JAR_BALL好理解就是java的jia包
#!/bin/sh
#下面一句M_OPTS是java的一些启动参数，这个启动参数，运行时的时区是东八区，把pod的ip给传到上面wget下载的里面并打开一个端口，并很巧妙的使用${M_PORT:-"12346"}，也就是如果你没有传端口默认打开的端口是12346，后面是config.yml是监控规则
M_OPTS="-Duser.timezone=Asia/Shanghai -javaagent:/opt/prom/jmx_javaagent-0.3.1.jar=$(hostname -i):${M_PORT:-"12346"}:/opt/prom/config.yml"
C_OPTS=${C_OPTS}
#下面是JAR_BALL等于${JAR_BALL}，后面的${JAR_BALL}是取的当前docker运行时的环境变量，就是把docker运行时的环境变量赋值到shell脚本的JAR_BALL的变量里面，，是有k8s的资源配置清单里给它传的，这也就是云原生的思想，为什么docker在k8s里面不是一个信息孤岛，是通过环境变量的形式可以给容器做初始化的超作，这也就就是典型的云原生做初始化，如果你属性k8s的工作方式了可以完全不用去写，，上面一条原理是一样的。
JAR_BALL=${JAR_BALL}
#下面是真正执行的命令，，下面exec是什么意思呢，因为在执行脚本/entrypoint.sh的时候应该有一个pid这个pid的值是1，docker应该有一个pid等于1的进程一直在前台进行，这才能维持你的docker有一个生命状态，如果不写那么docker的进制就会退出了，exec就相当于代替前面的entrypoint.sh脚本维持pid等于1的进程，，就是为了让docker的生命周期保持在running状态而不是pending状态，，也即是让java成为主进程
exec java -jar ${M_OPTS} ${C_OPTS} ${JAR_BALL}
[root@hdss7-200 jre8]#

当你发现你容器死活起步来的时候可以尝试用下exec的方式

下面是可以build镜像了

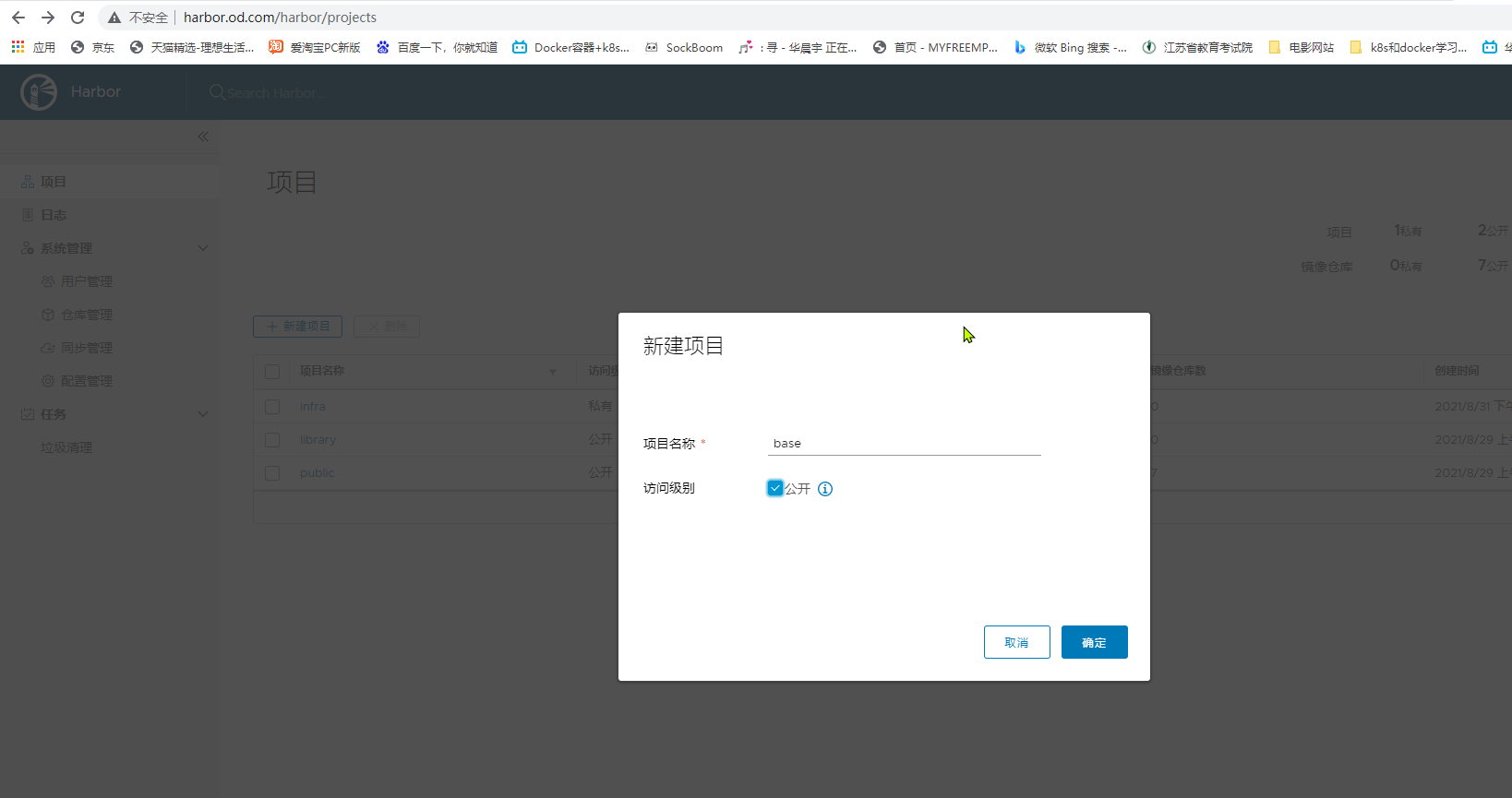

首先我们去harbor.od.com去创新一个项目

所有的业务镜像地包都从base镜像里面去捞

build

[root@hdss7-200 jre8]# docker build . -t harbor.od.com/base/jre8:8u112
Sending build context to Docker daemon  372.2kB
Step 1/7 : FROM harbor.od.com/public/jre:8u112
 ---> fa3a085d6ef1
Step 2/7 : RUN /bin/cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime &&    echo 'Asia/Shanghai' >/etc/timezone
 ---> Running in 57f517e3a47b
Removing intermediate container 57f517e3a47b
 ---> f6e1accb02a4
Step 3/7 : ADD config.yml /opt/prom/config.yml
 ---> de1afa1bf257
Step 4/7 : ADD jmx_javaagent-0.3.1.jar /opt/prom/
 ---> 3d4fae48d937
Step 5/7 : WORKDIR /opt/project_dir
 ---> Running in 5db1382b07e5
Removing intermediate container 5db1382b07e5
 ---> 25a9f793b3be
Step 6/7 : ADD entrypoint.sh /entrypoint.sh
 ---> b4a738a44df7
Step 7/7 : CMD ["/entrypoint.sh"]
 ---> Running in a072d01b0082
Removing intermediate container a072d01b0082
 ---> 543b20f391f9
Successfully built 543b20f391f9
Successfully tagged harbor.od.com/base/jre8:8u112
[root@hdss7-200 jre8]#
[root@hdss7-200 jre8]# docker push harbor.od.com/base/jre8:8u112
The push refers to repository [harbor.od.com/base/jre8]
bee05a3ead66: Pushed
1e8546938d03: Pushed
ec7559a9b2a3: Pushed
ad8b92153ecf: Pushed
b400bce7c120: Pushed
0690f10a63a5: Mounted from public/jre
c843b2cf4e12: Mounted from public/jre
fddd8887b725: Mounted from public/jre
42052a19230c: Mounted from public/jre
8d4d1ab5ff74: Mounted from public/jre
8u112: digest: sha256:73df3fcedbc3430c5efa6a31c22cb5c168cca81d16022b49db298a4ac0881edd size: 2405

我们在生产中改的最多的也就是底包，所以这个最好多了解点

使用jenkins进行持续构建交付dubbo服务的提供者

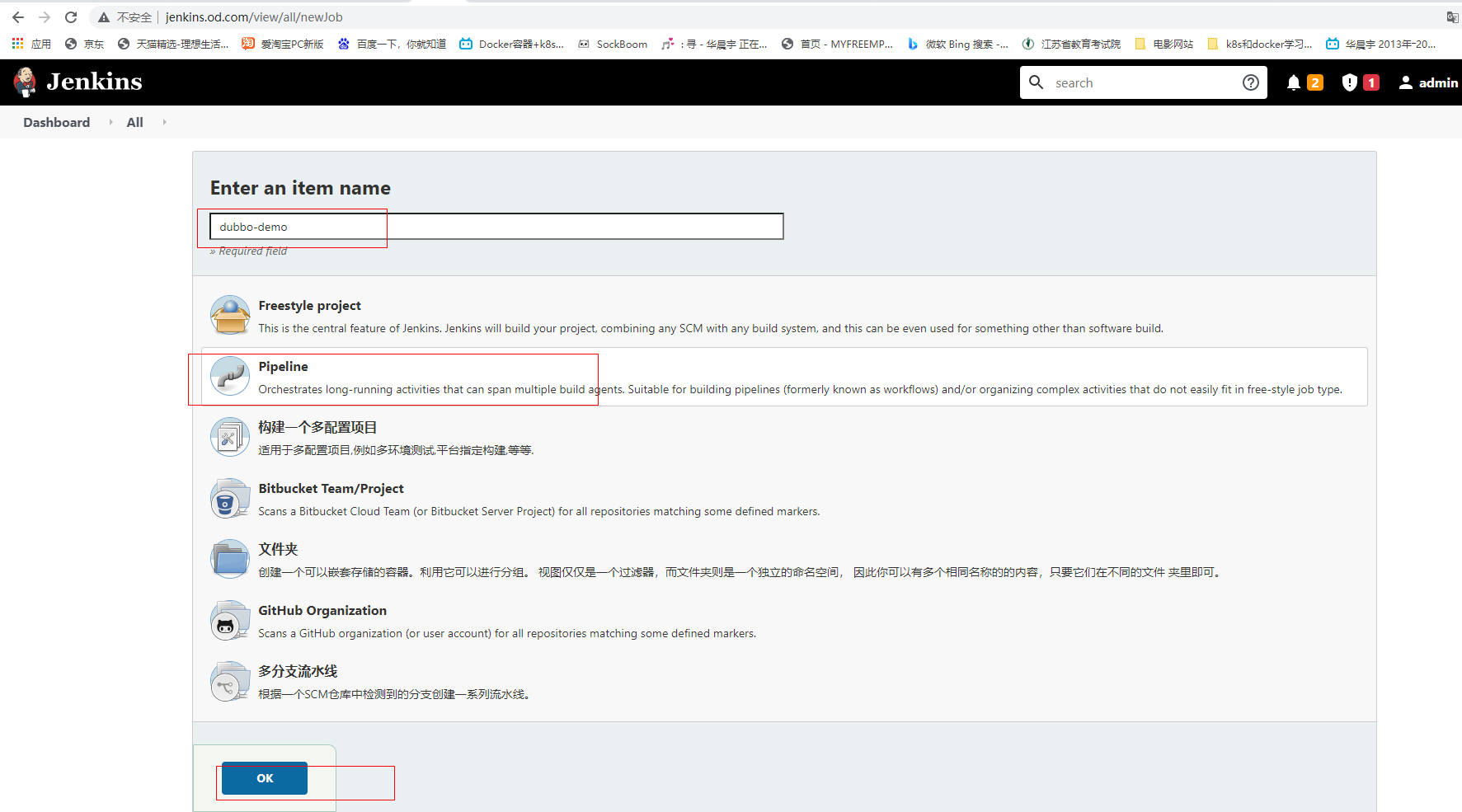

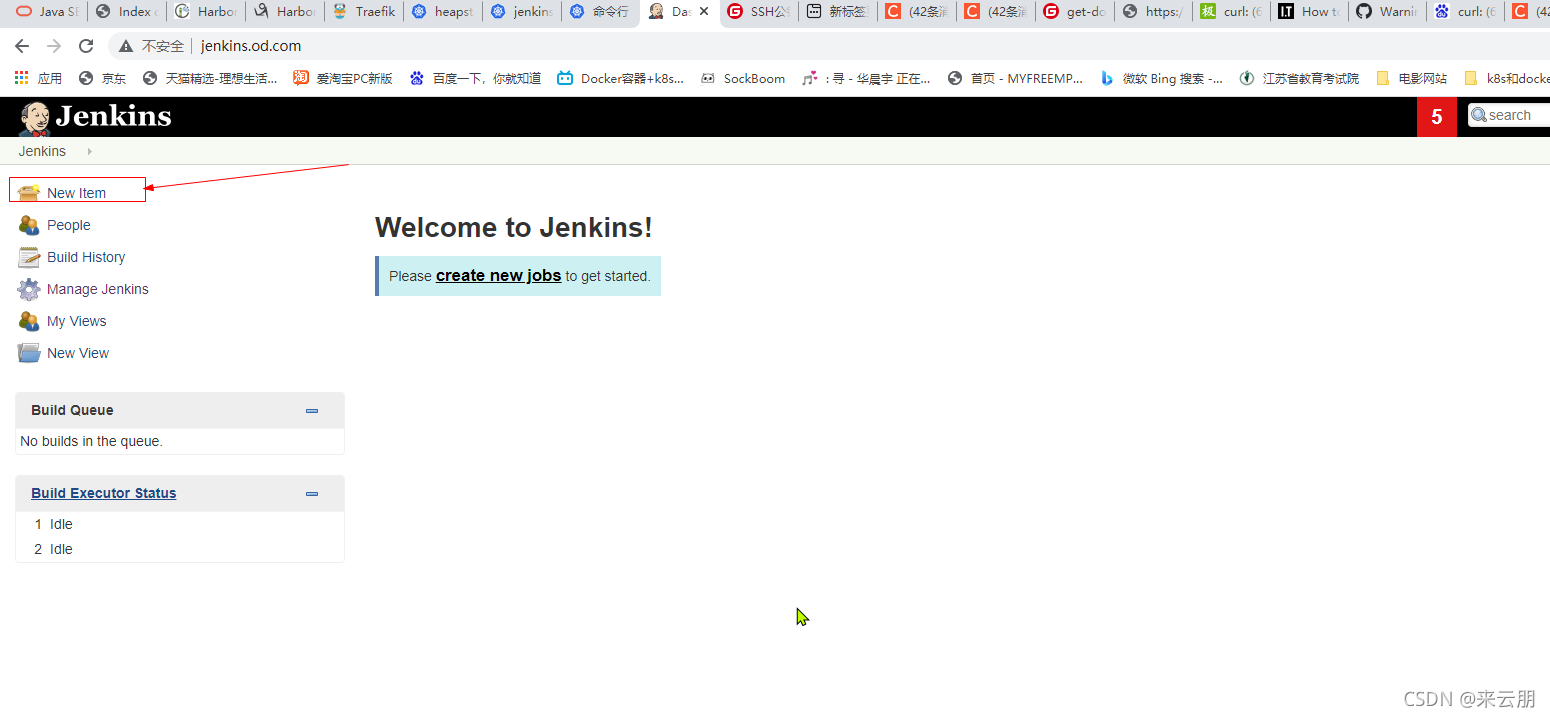

配置流水线，点new item

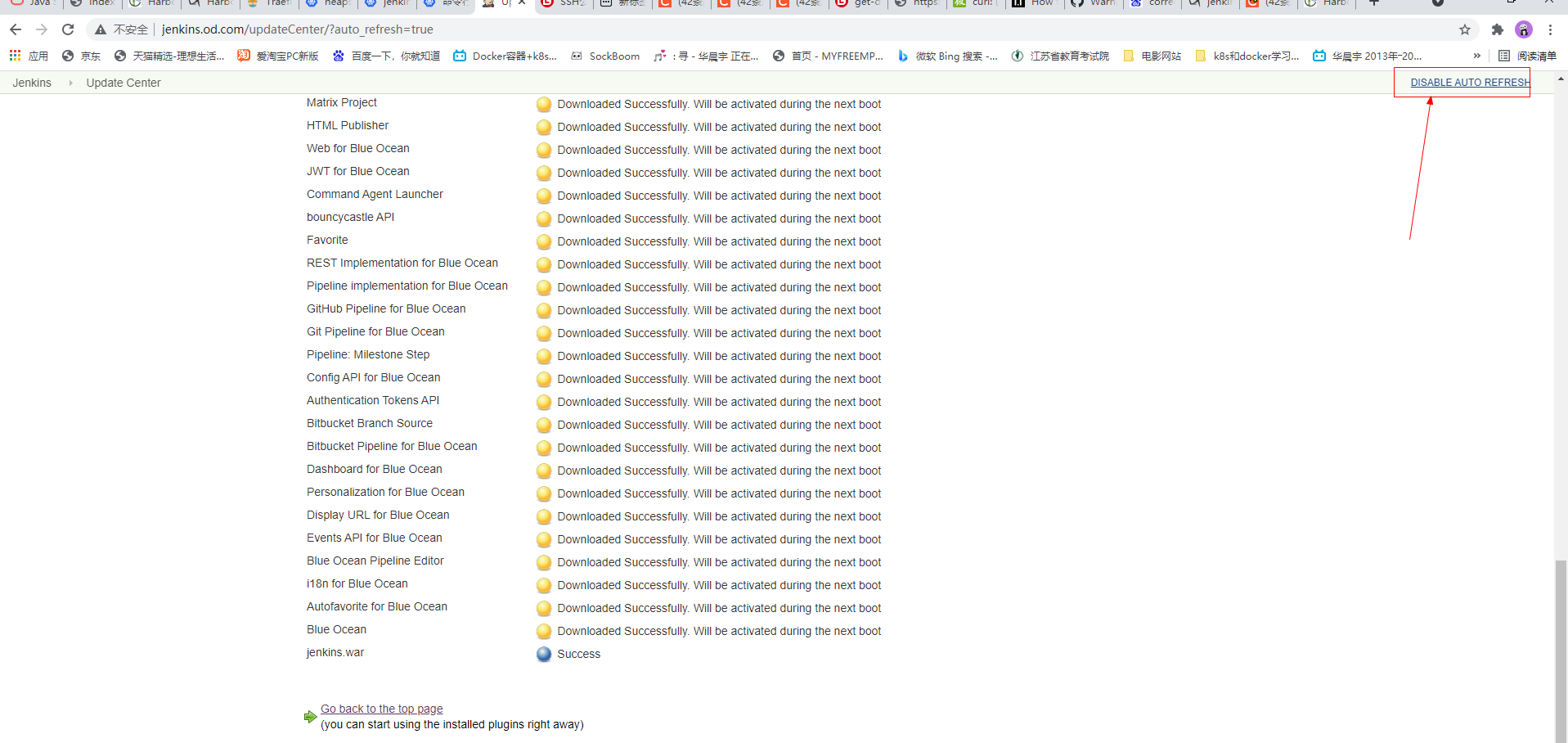

点击自动刷新

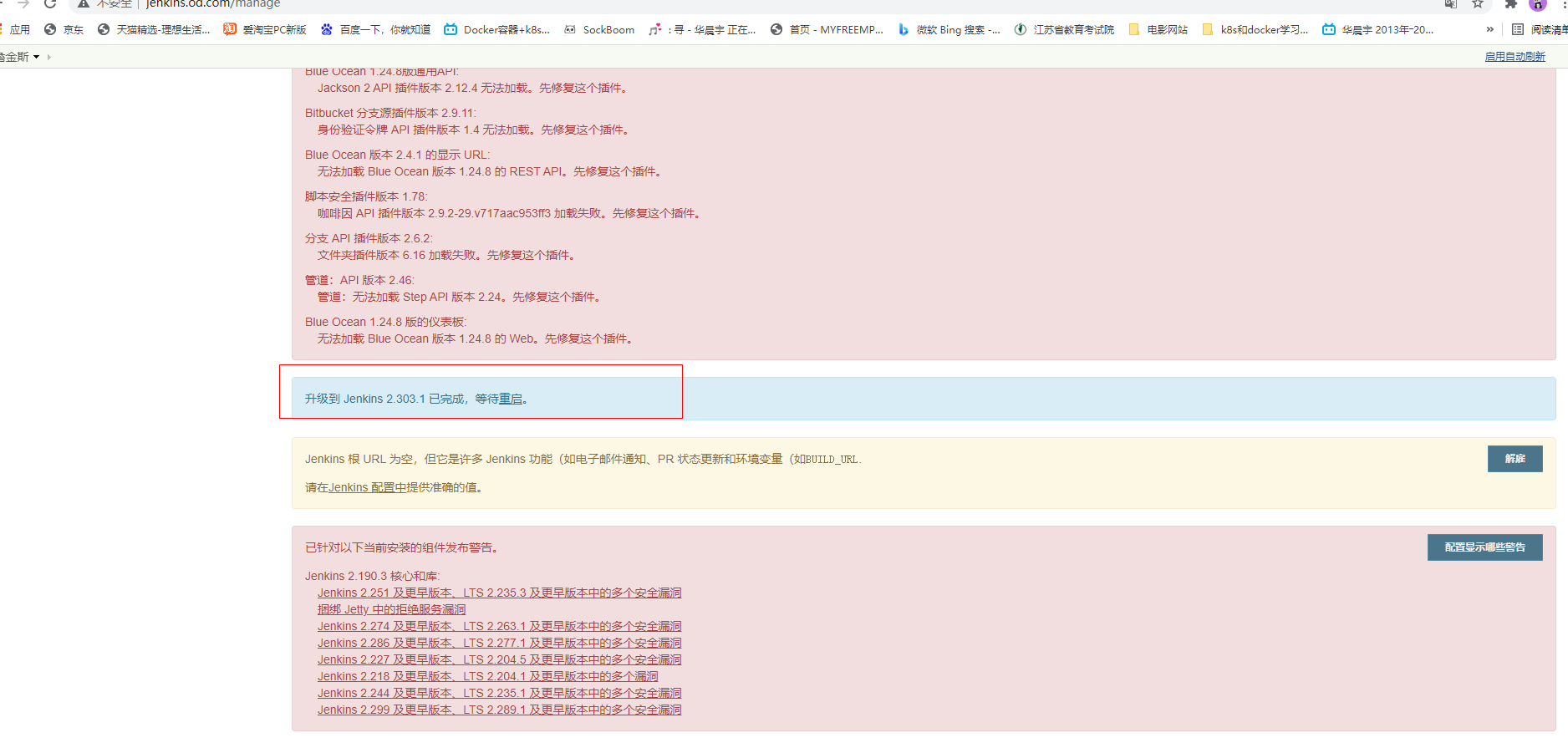

版本更新后再等了你看有蓝海了

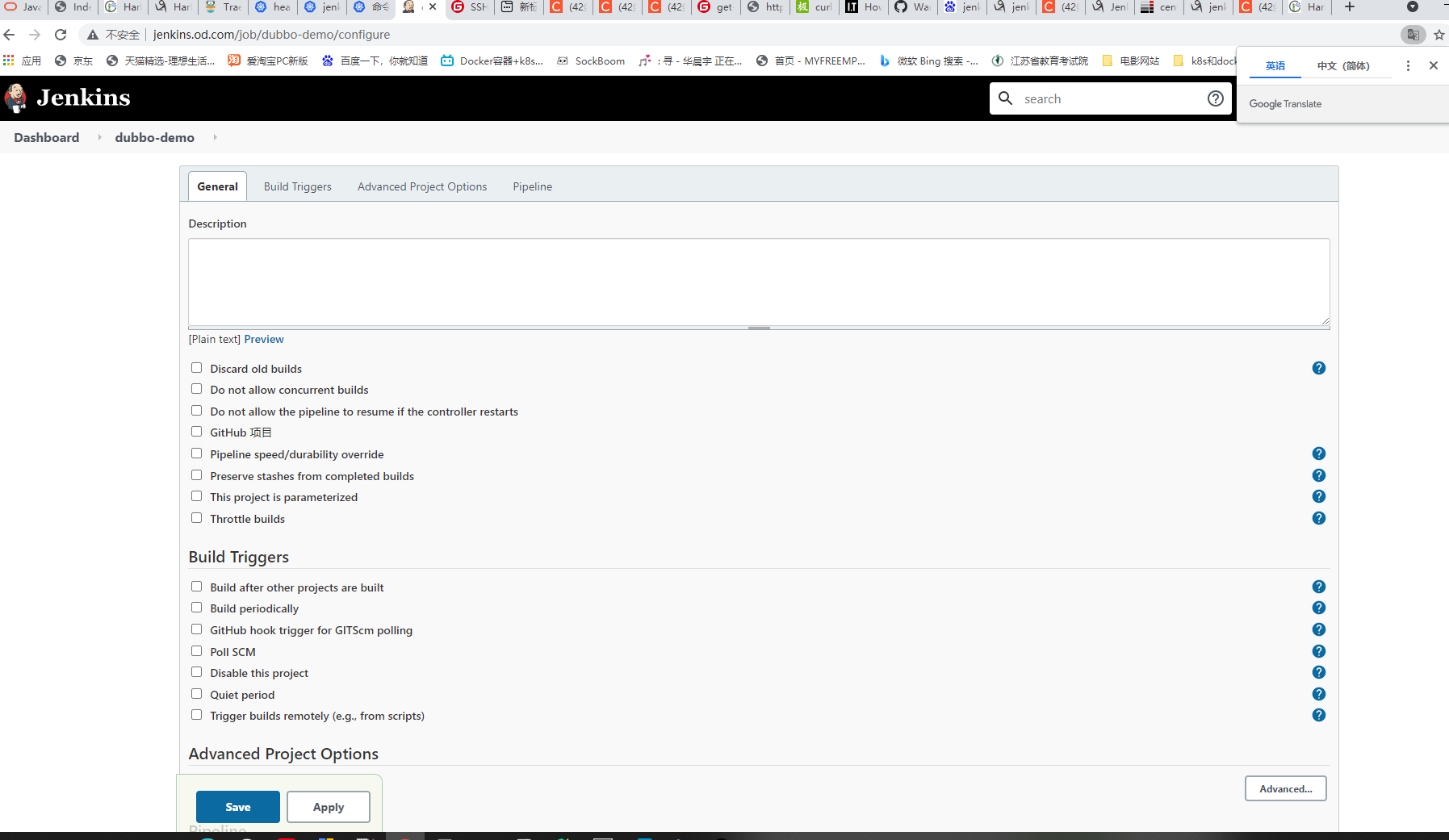

有了蓝海了就可以进行更新了创建了,先选择，在填写，最后创建

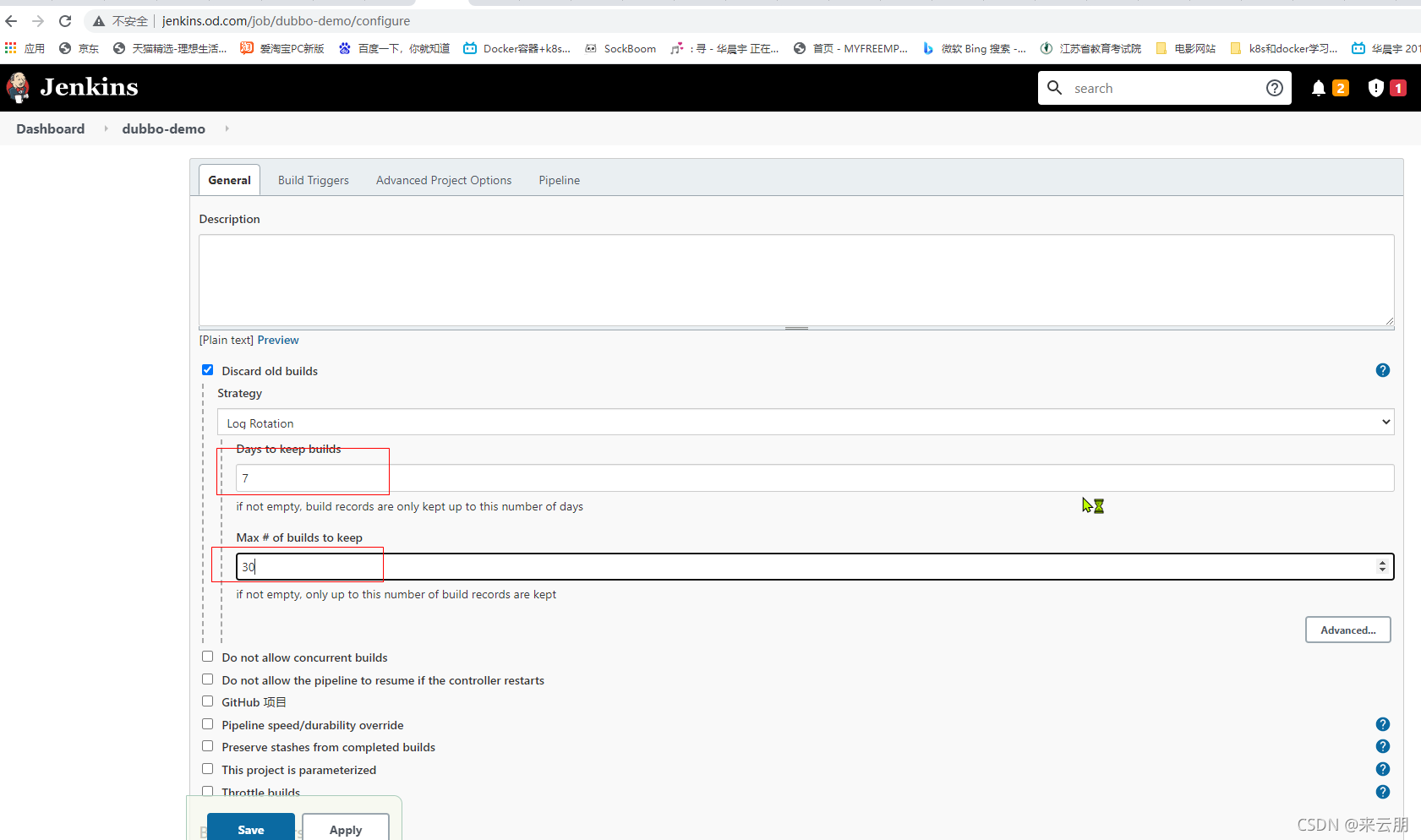

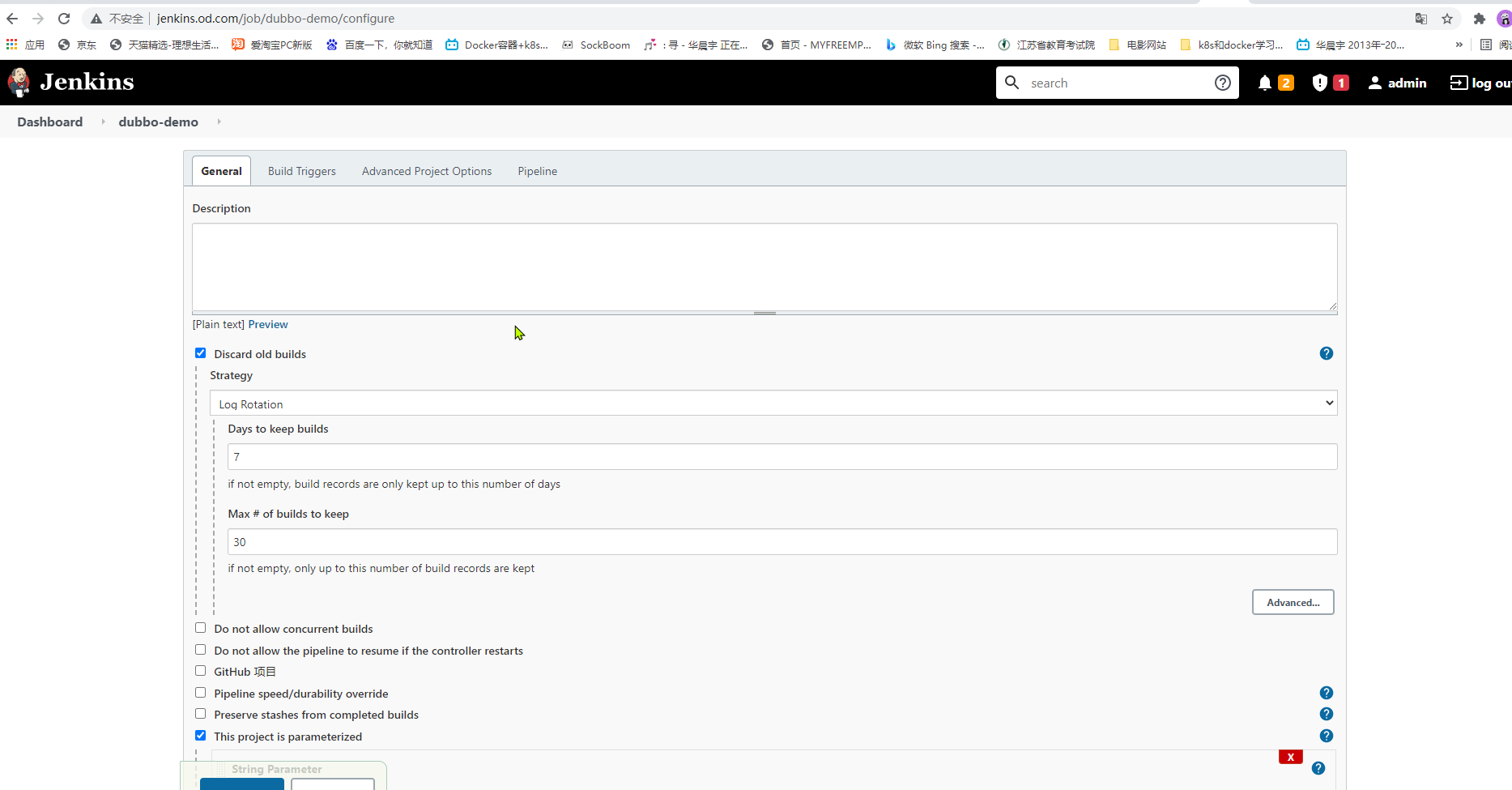

保留7天保留30个

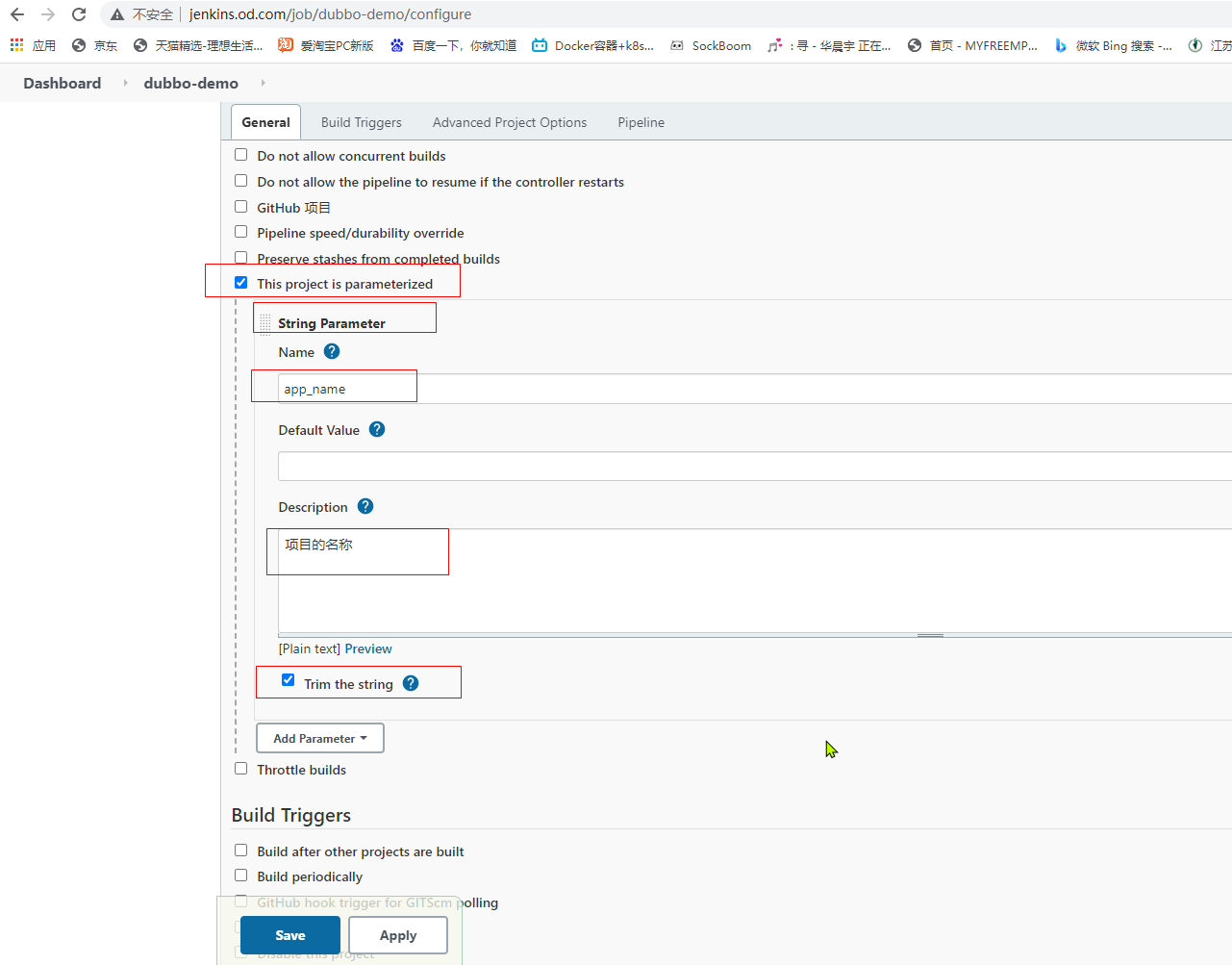

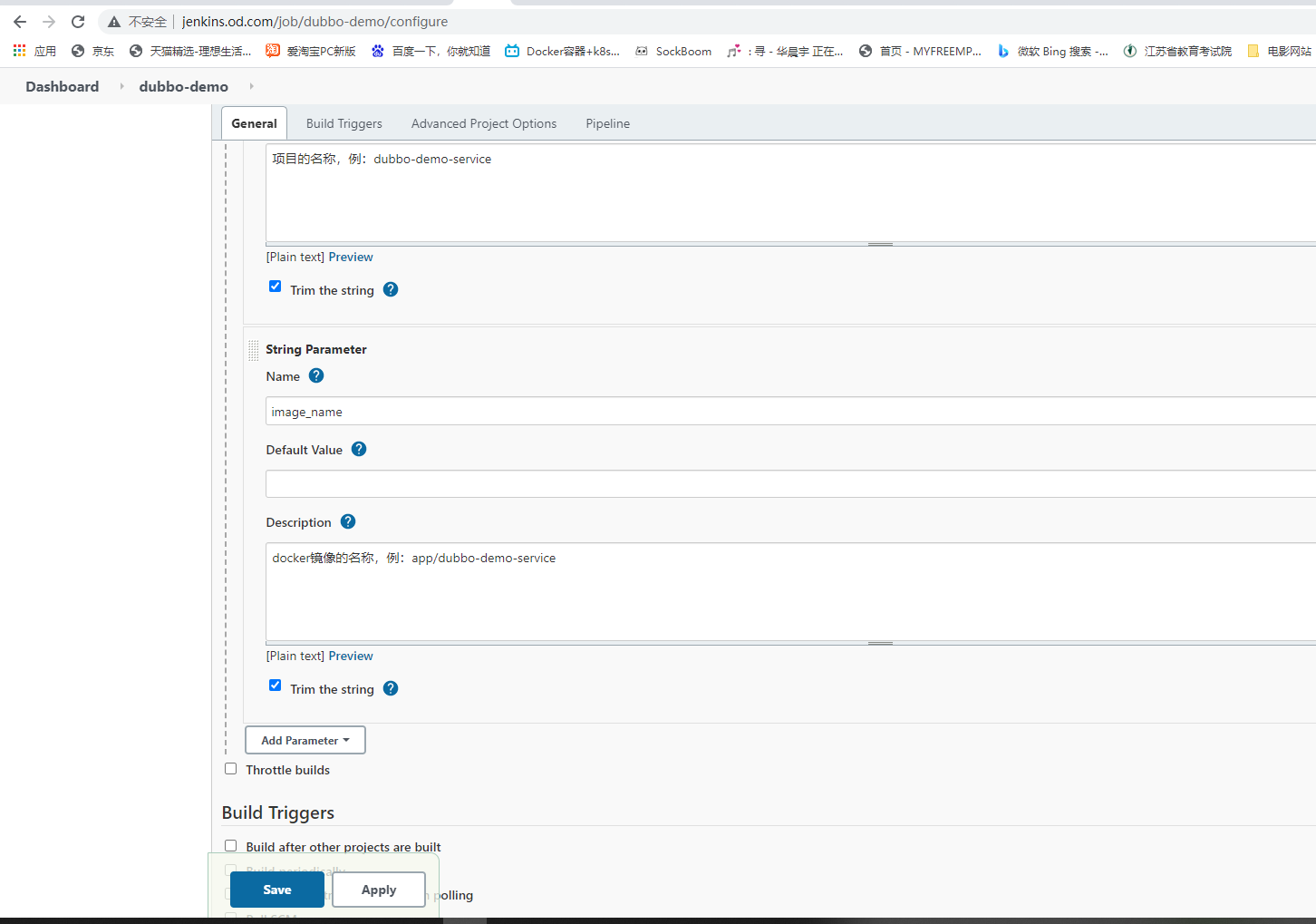

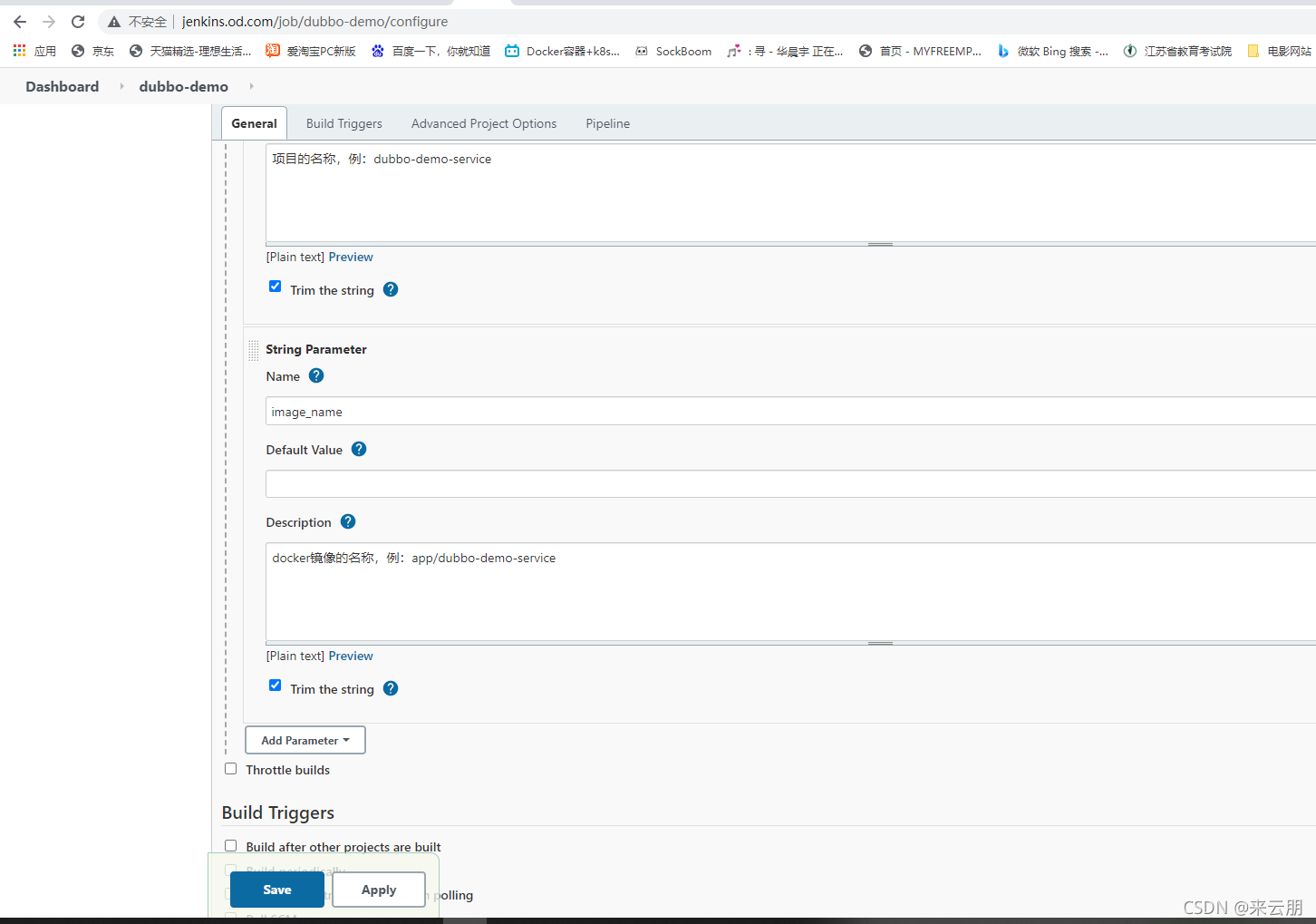

第一个参数

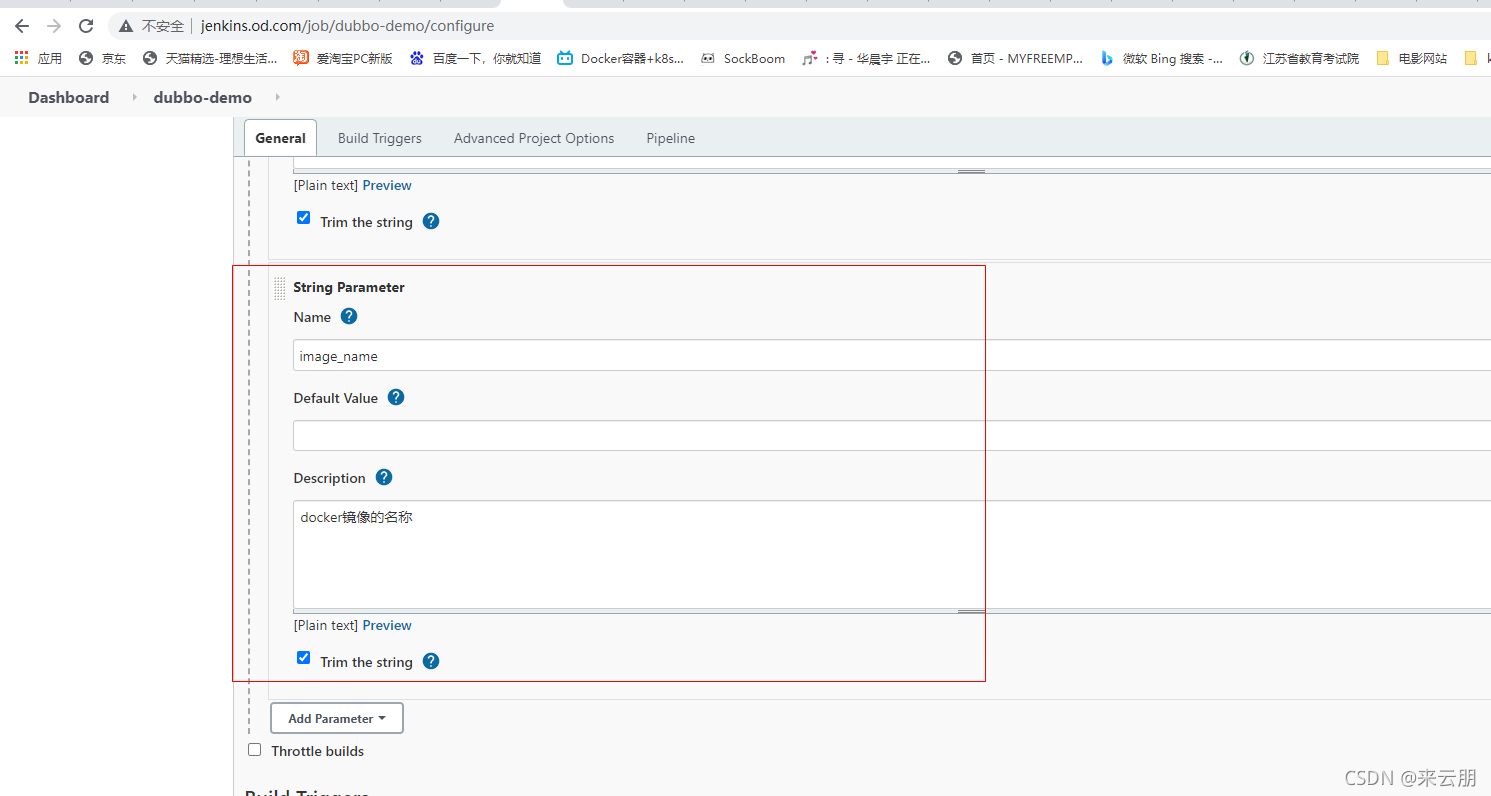

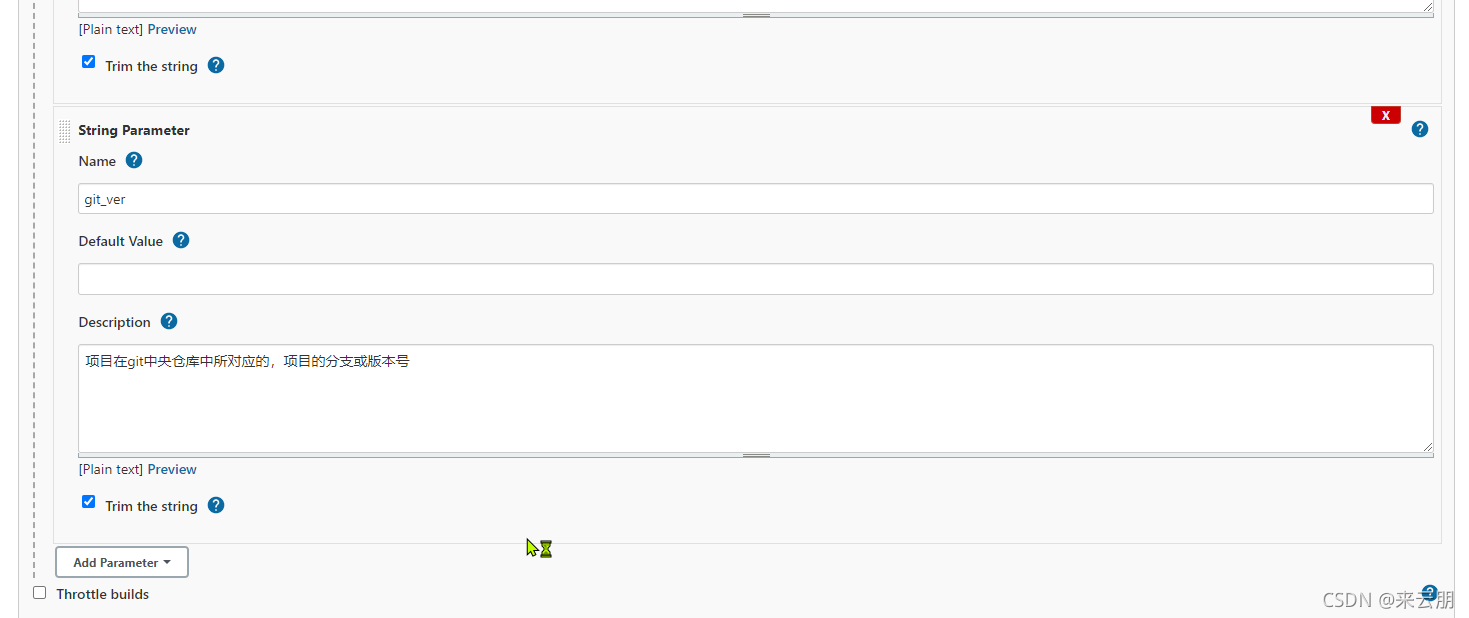

第二个参数。


第四个参数

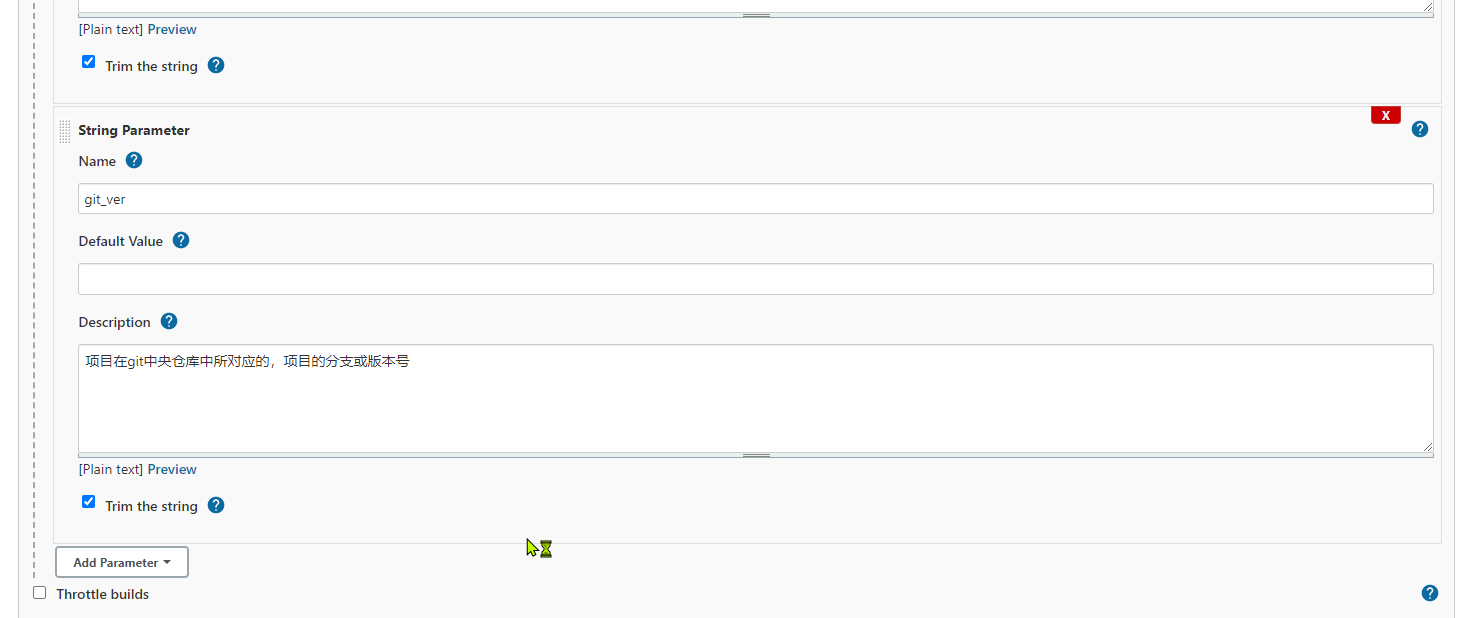

第五个参数

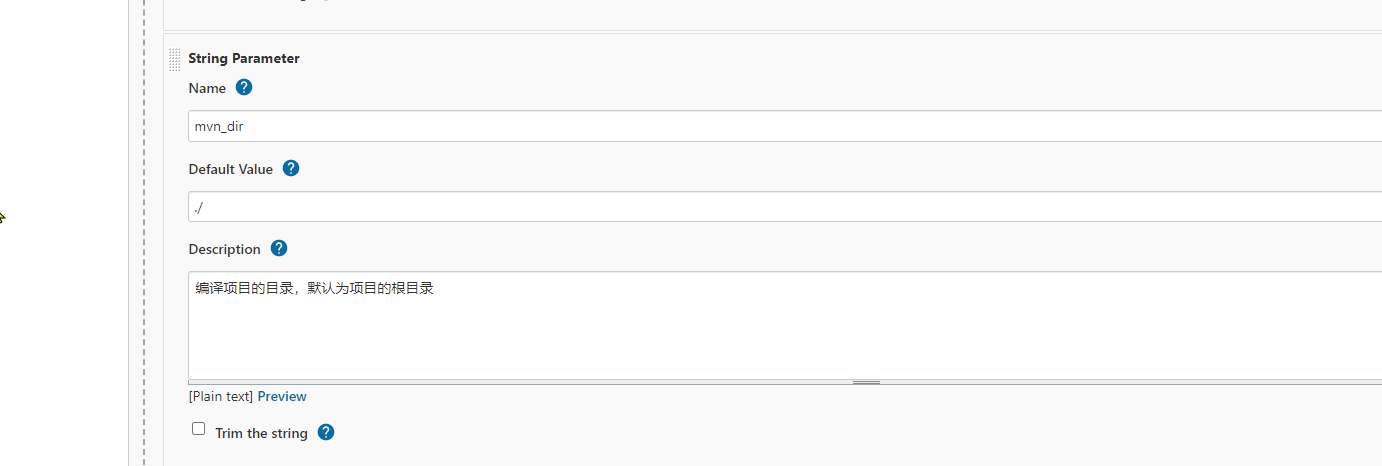

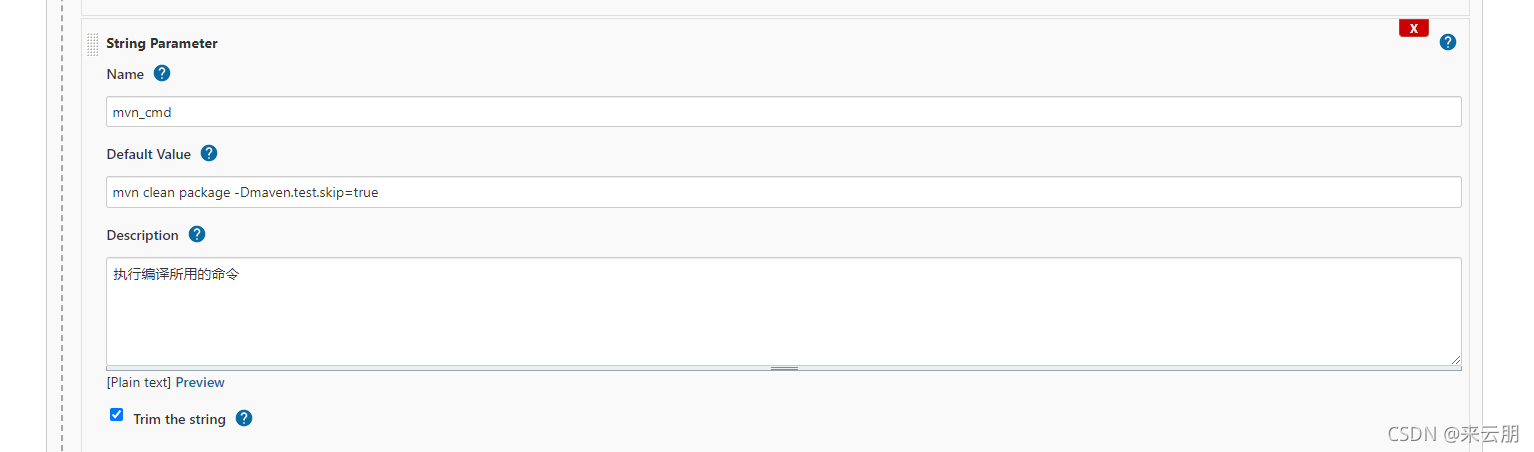

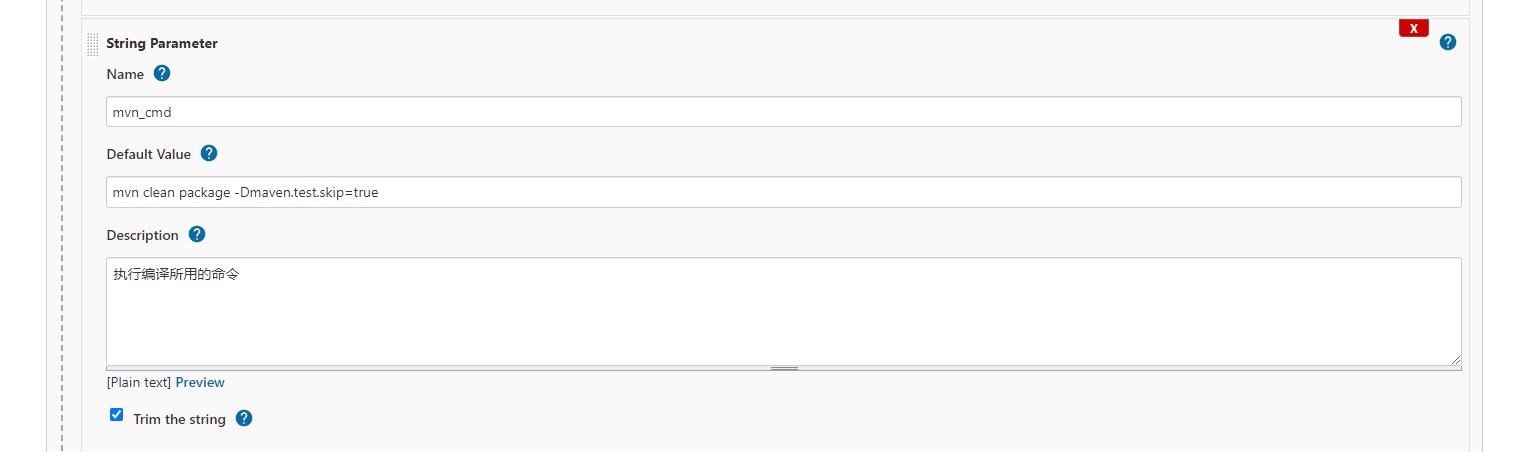

第6个参数

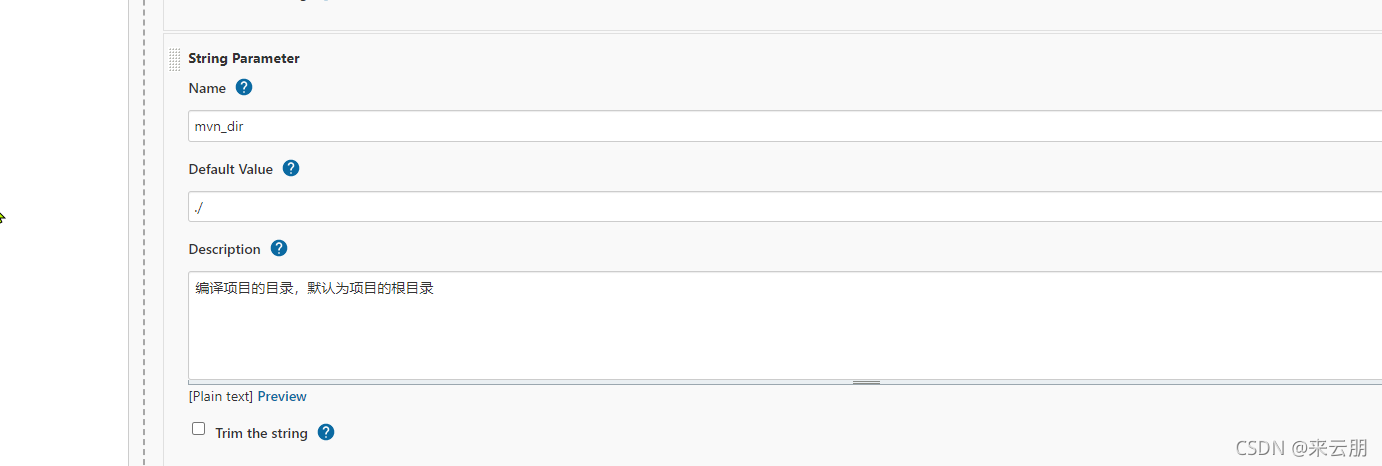

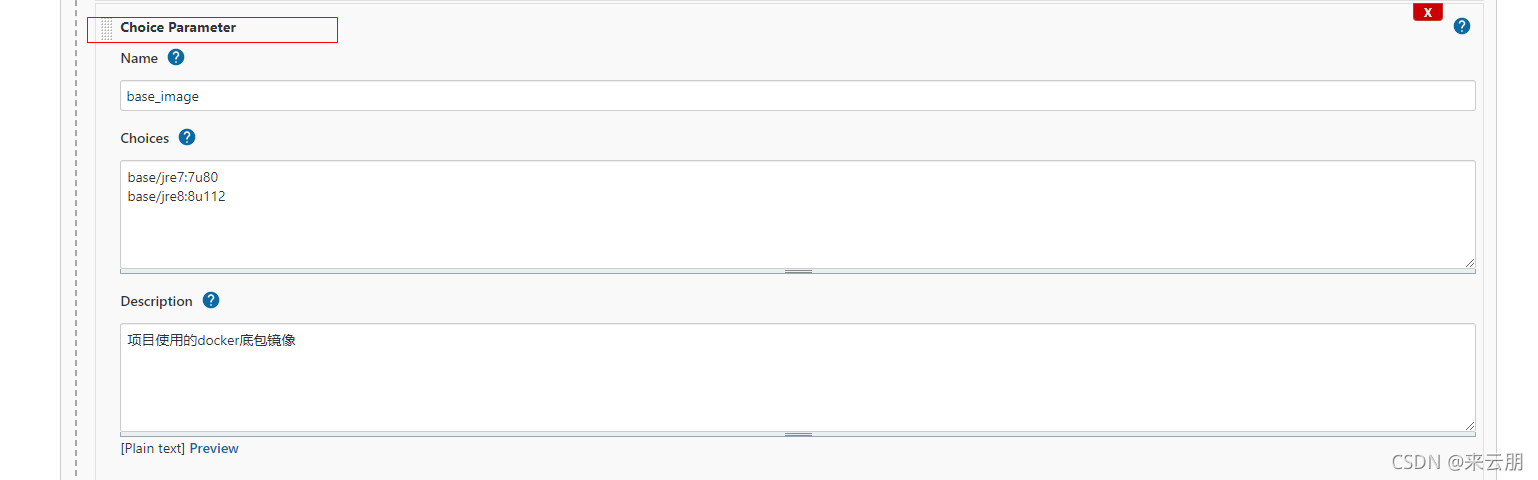

第七个参数

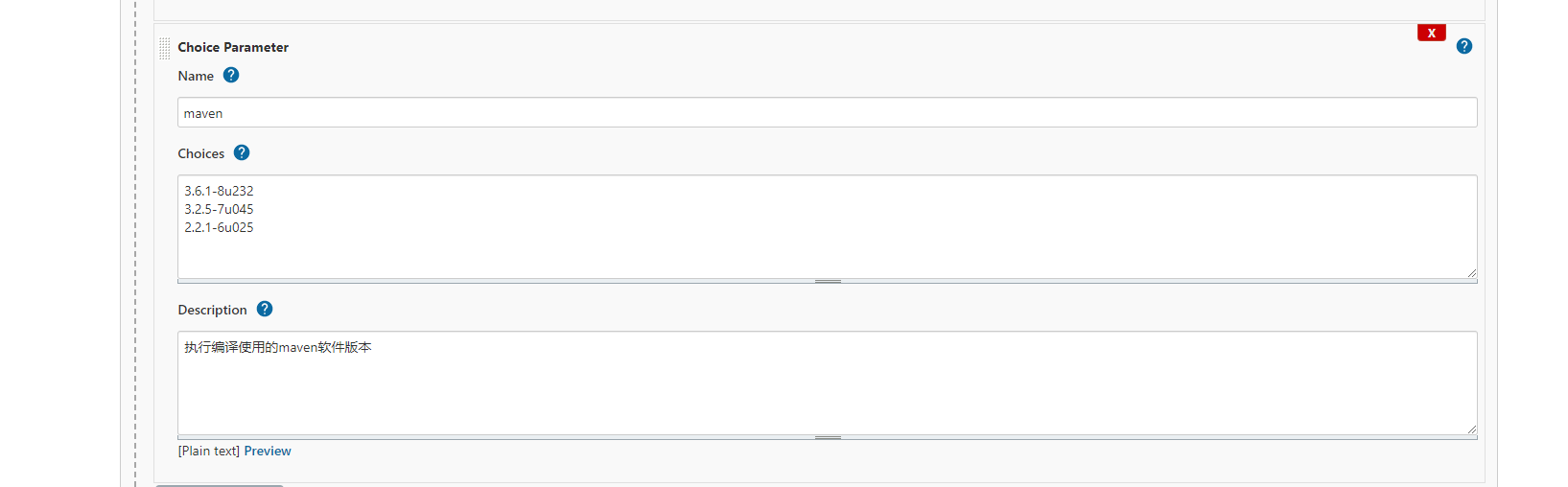

第八个参数

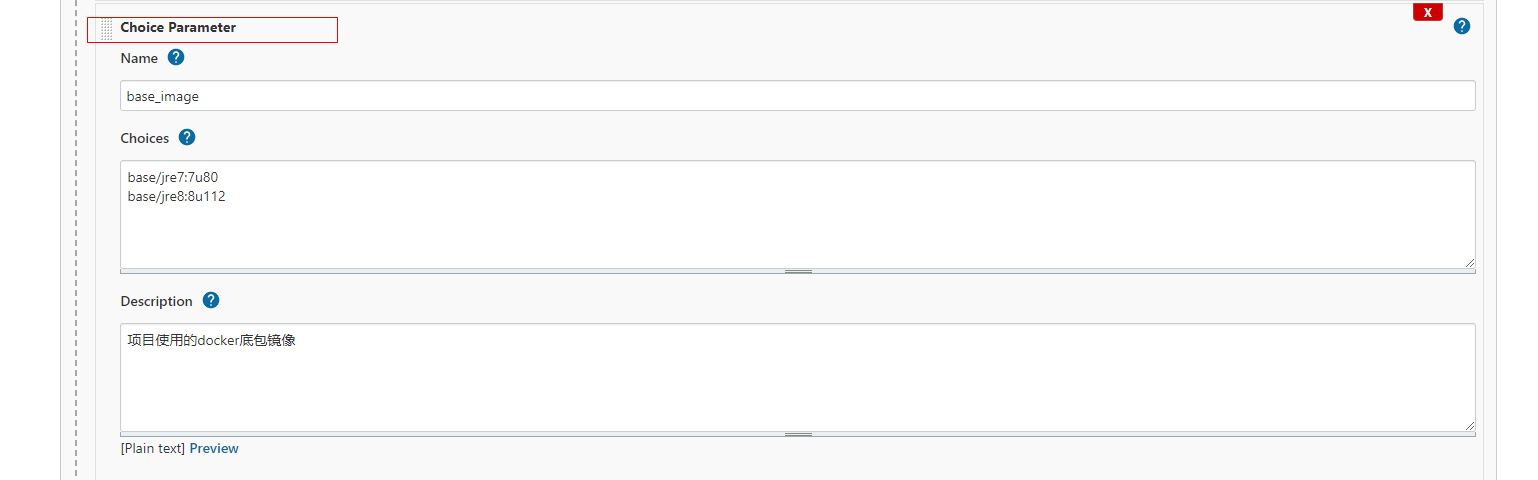

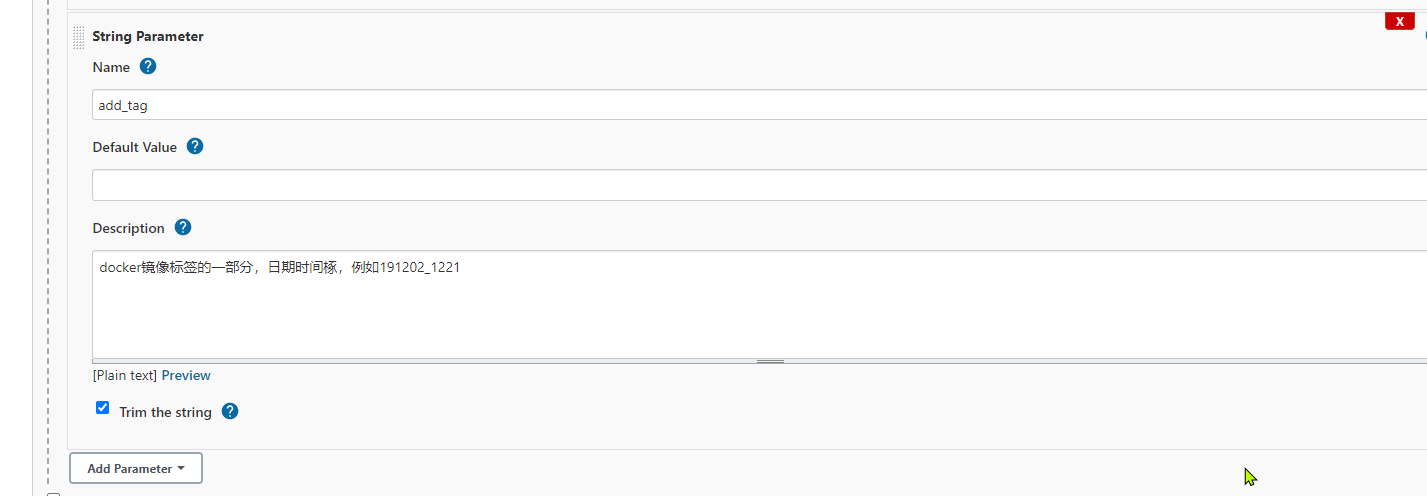

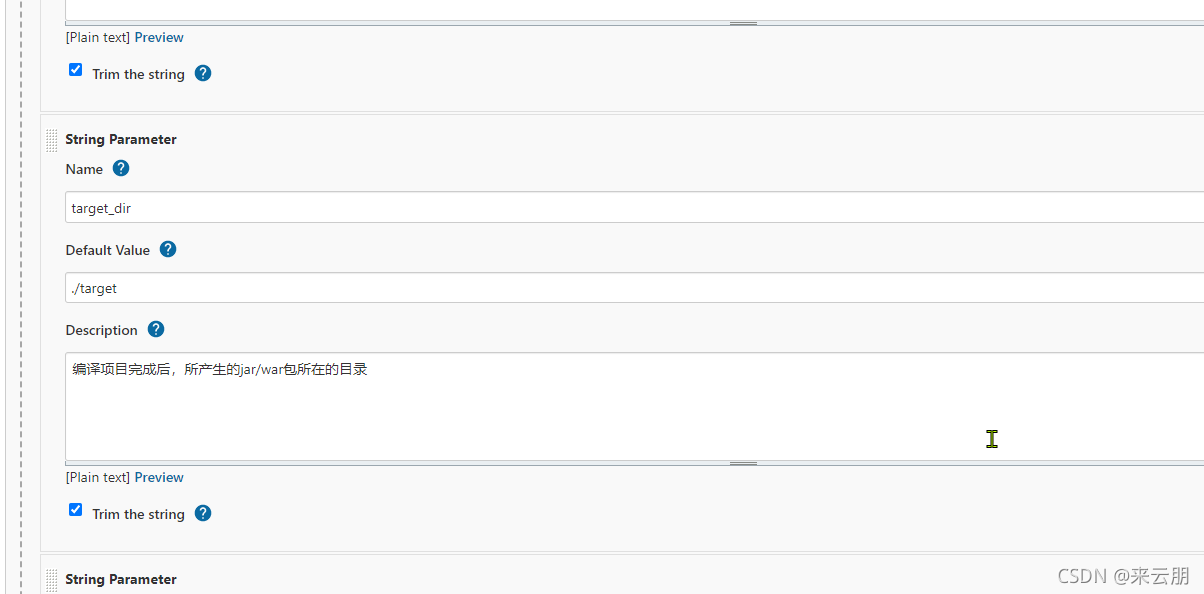

第九个参数和上面有所不同

第十个参数

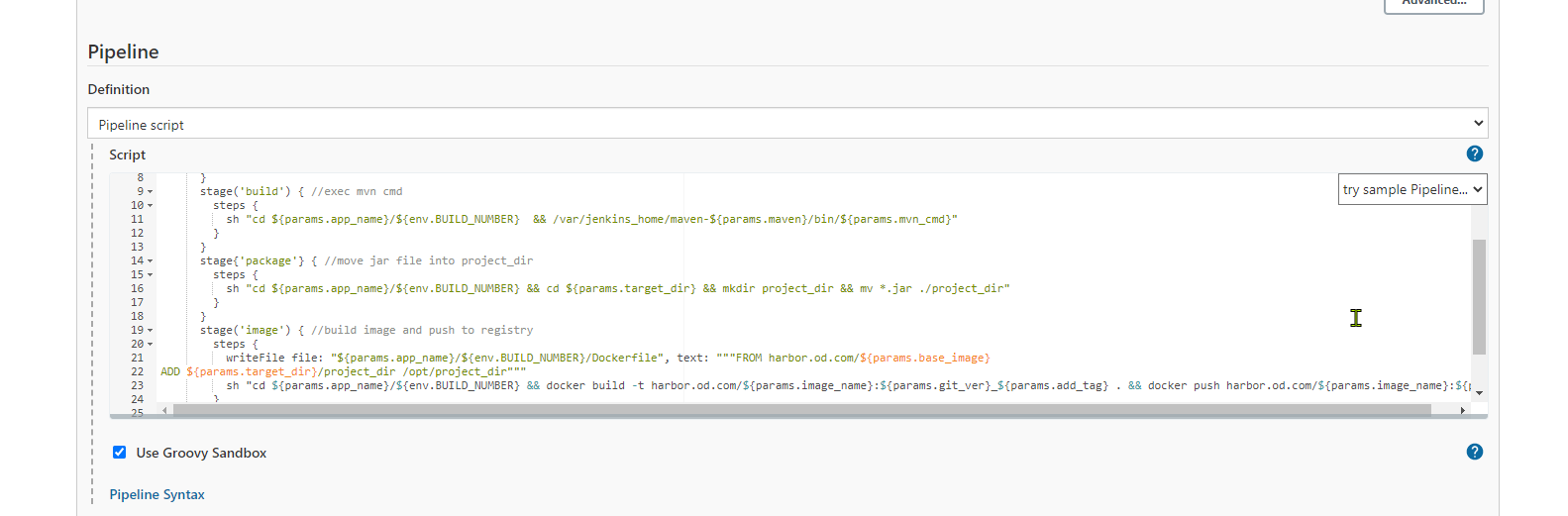

准备流水线脚本

pipeline {
  agent any
    stages {
      stage('pull') { //get project code from repo
        steps {
          sh "git clone ${params.git_repo} ${params.app_name}/${env.BUILD_NUMBER} && cd ${params.app_name}/${env.BUILD_NUMBER} && git checkout ${params.git_ver}"
        }
      }
      stage('build') { //exec mvn cmd
        steps {
          sh "cd ${params.app_name}/${env.BUILD_NUMBER}  && /var/jenkins_home/maven-${params.maven}/bin/${params.mvn_cmd}"
        }
      }
      stage('package') { //move jar file into project_dir
        steps {
          sh "cd ${params.app_name}/${env.BUILD_NUMBER} && cd ${params.target_dir} && mkdir project_dir && mv *.jar ./project_dir"
        }
      }
      stage('image') { //build image and push to registry
        steps {
          writeFile file: "${params.app_name}/${env.BUILD_NUMBER}/Dockerfile", text: """FROM harbor.od.com/${params.base_image}
ADD ${params.target_dir}/project_dir /opt/project_dir"""
          sh "cd  ${params.app_name}/${env.BUILD_NUMBER} && docker build -t harbor.od.com/${params.image_name}:${params.git_ver}_${params.add_tag} . && docker push harbor.od.com/${params.image_name}:${params.git_ver}_${params.add_tag}"
        }
      }
    }
}

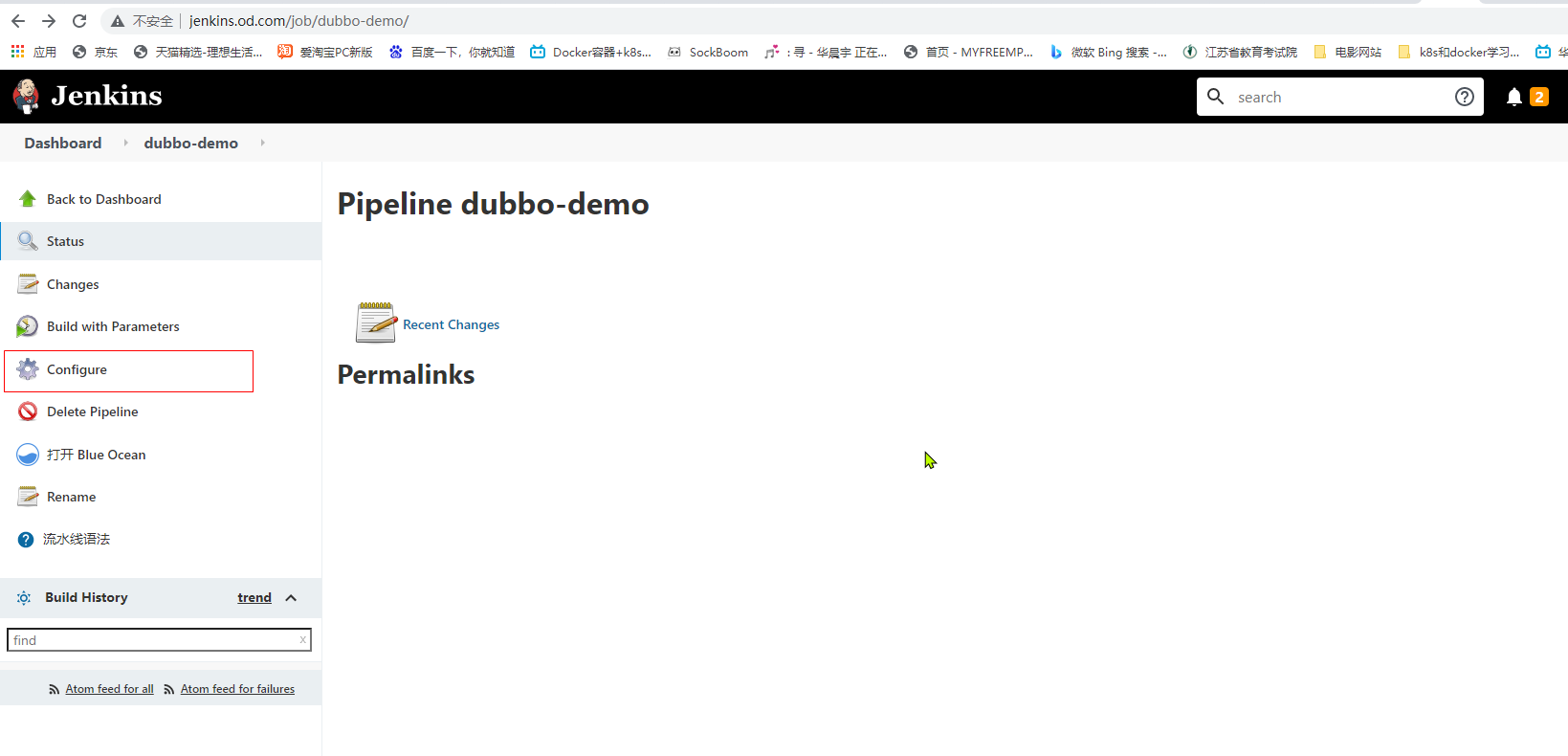

然后点config是能看到你之前填写的内容的

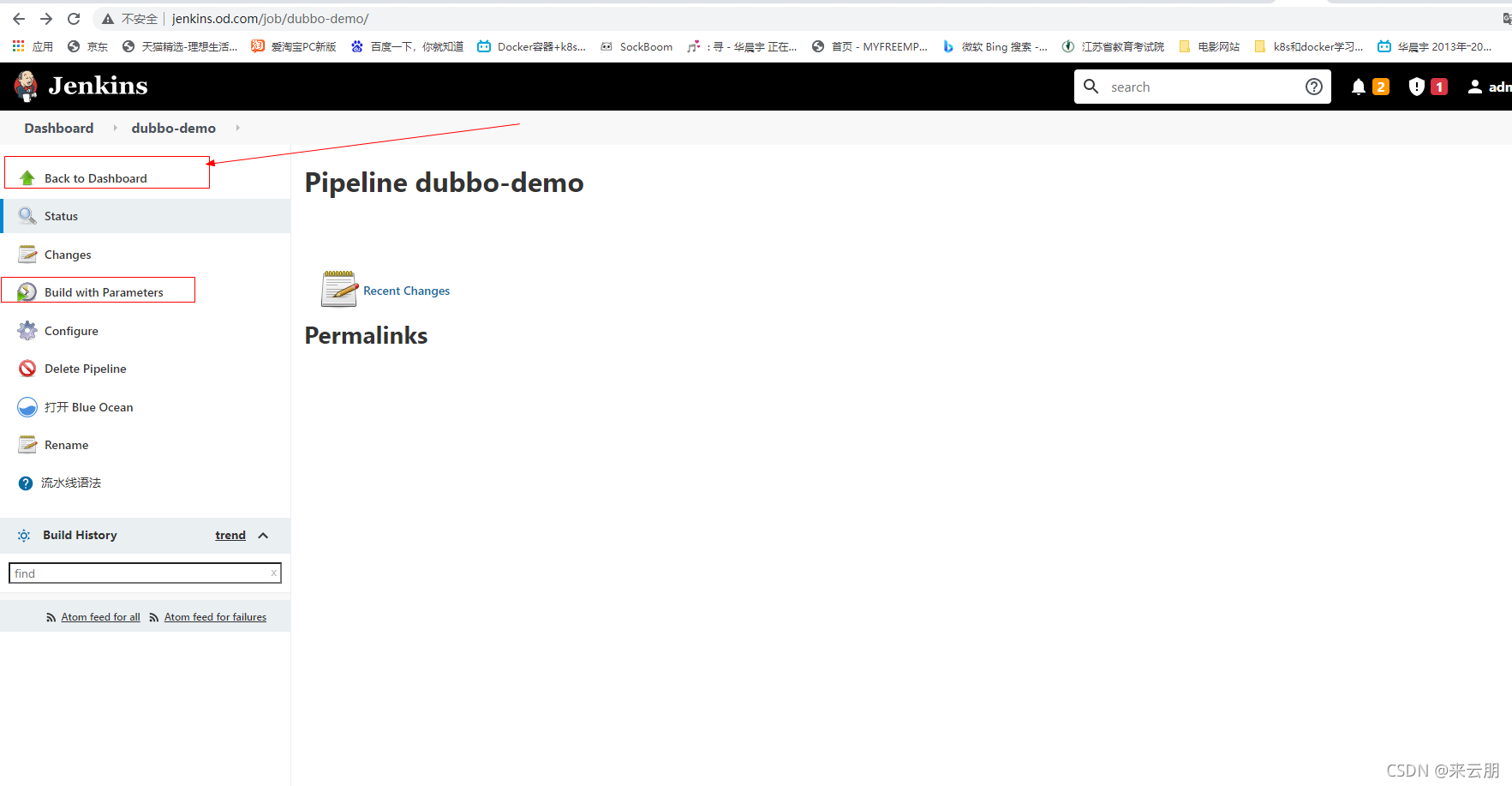

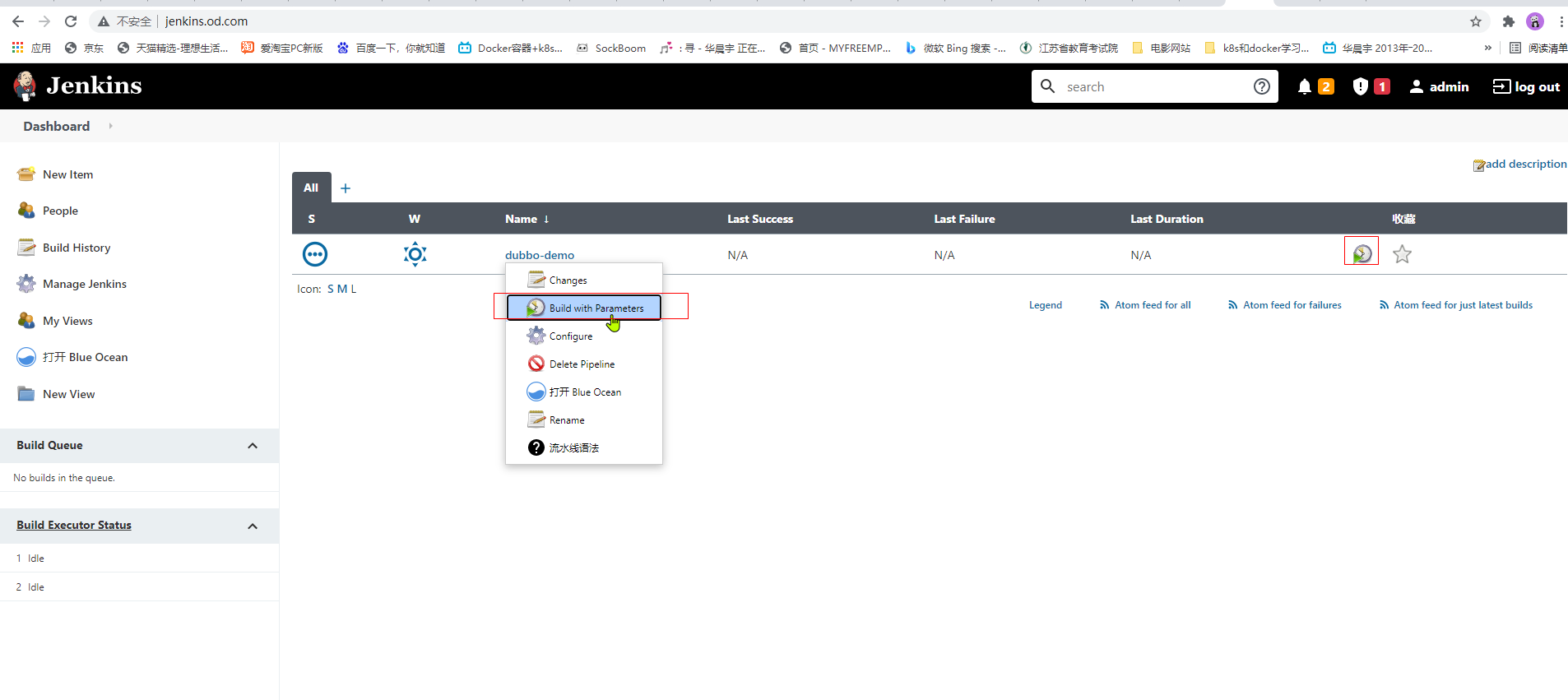

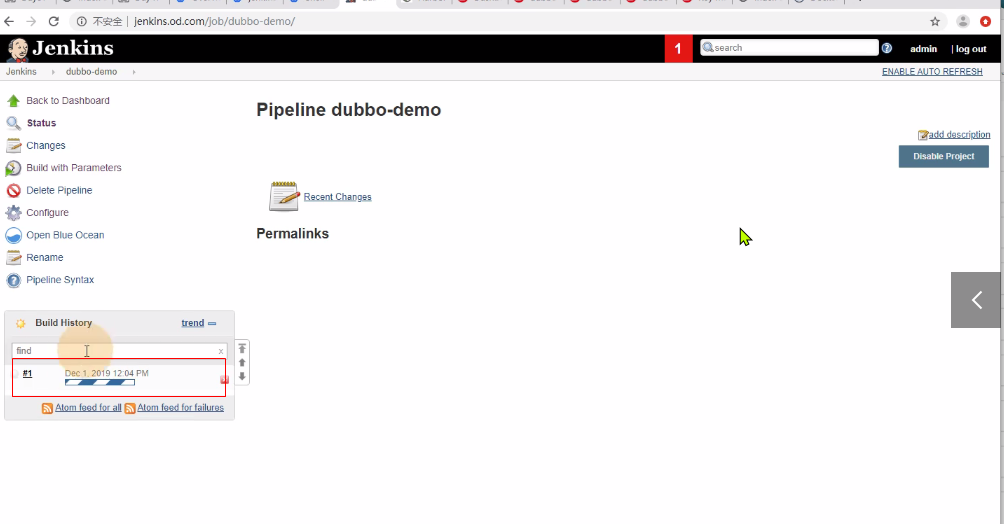

真正构建项目的时候应该点上面那个back to dashboard

真正构建的时候点这两个都是可以的

然后就会进入刚才你设置的页面了

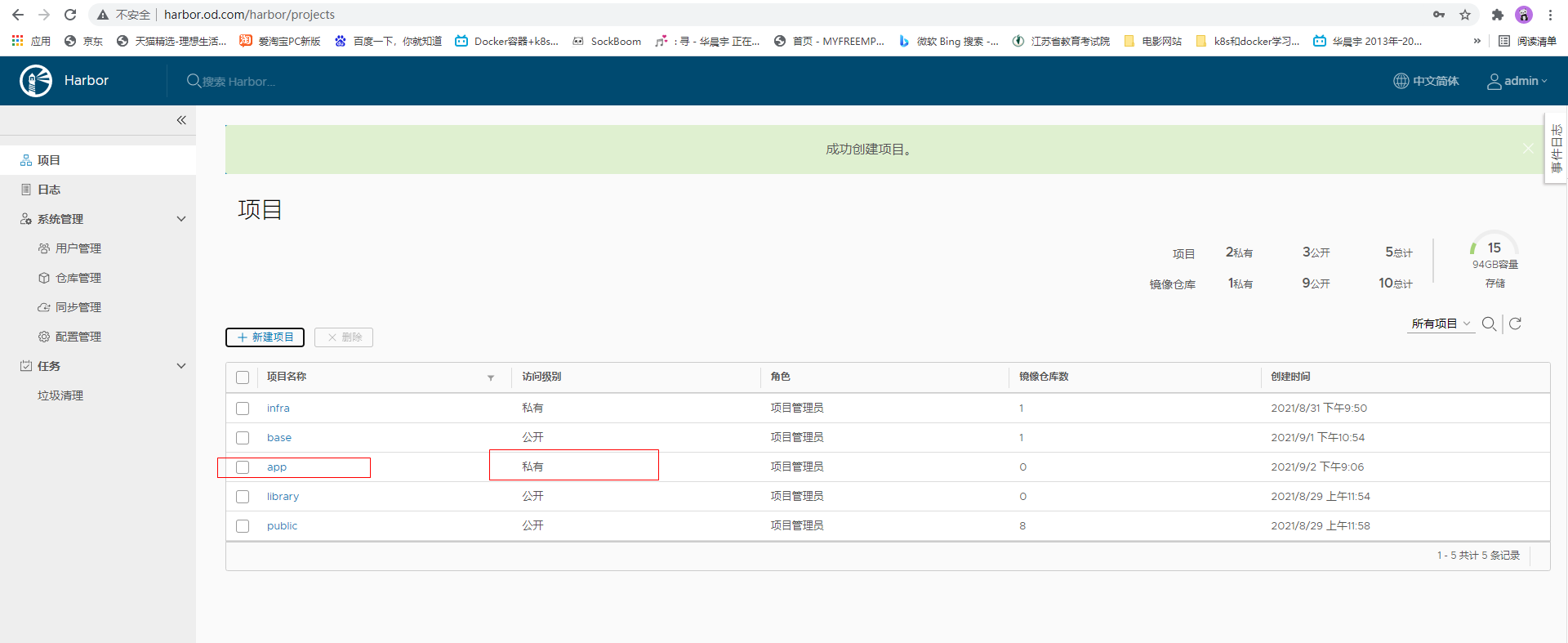

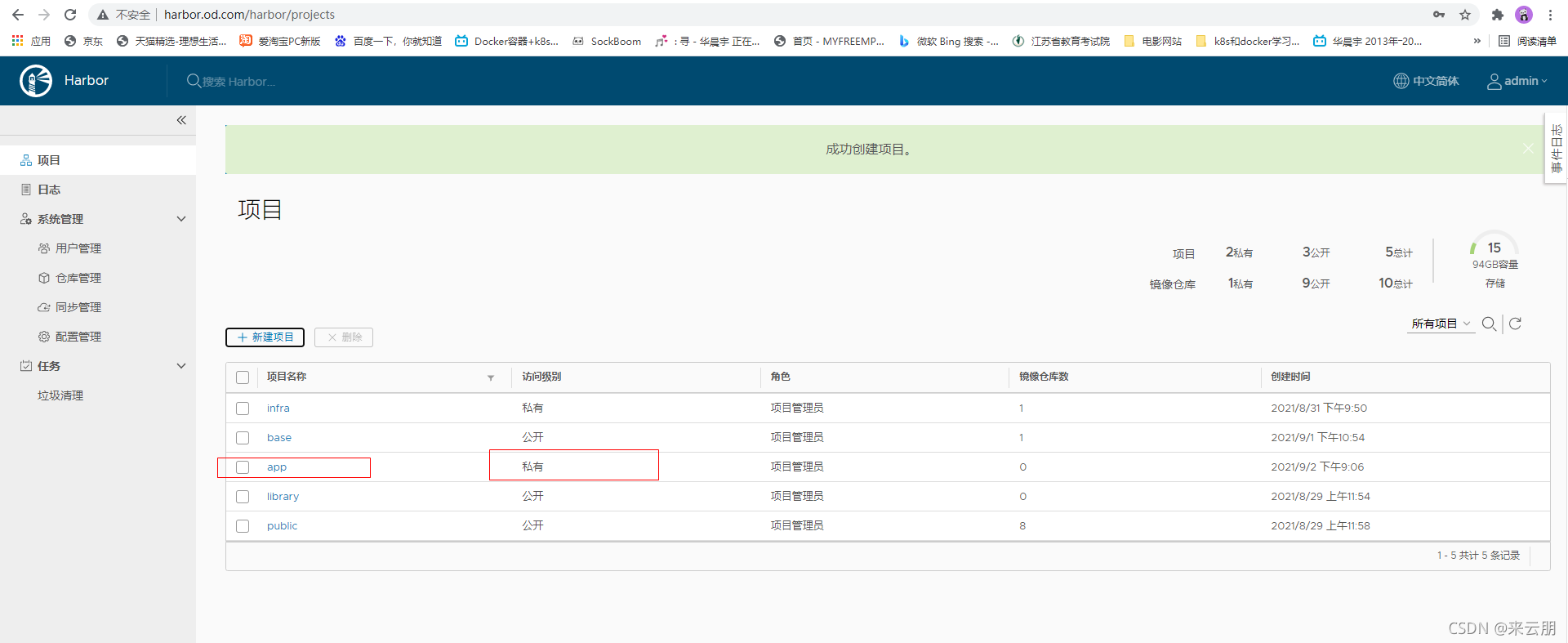

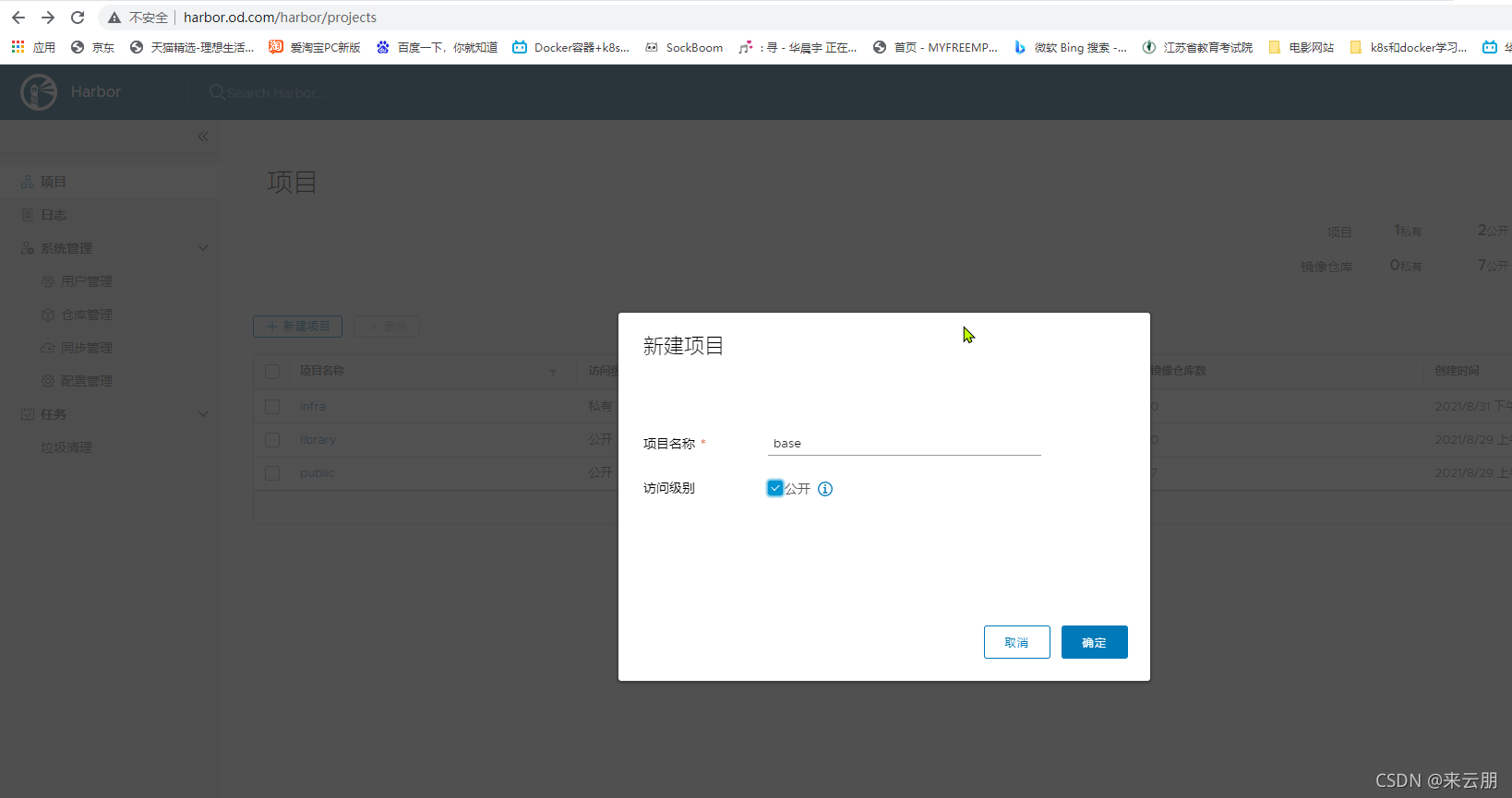

真正构建需要先去harbor创建一个app项目

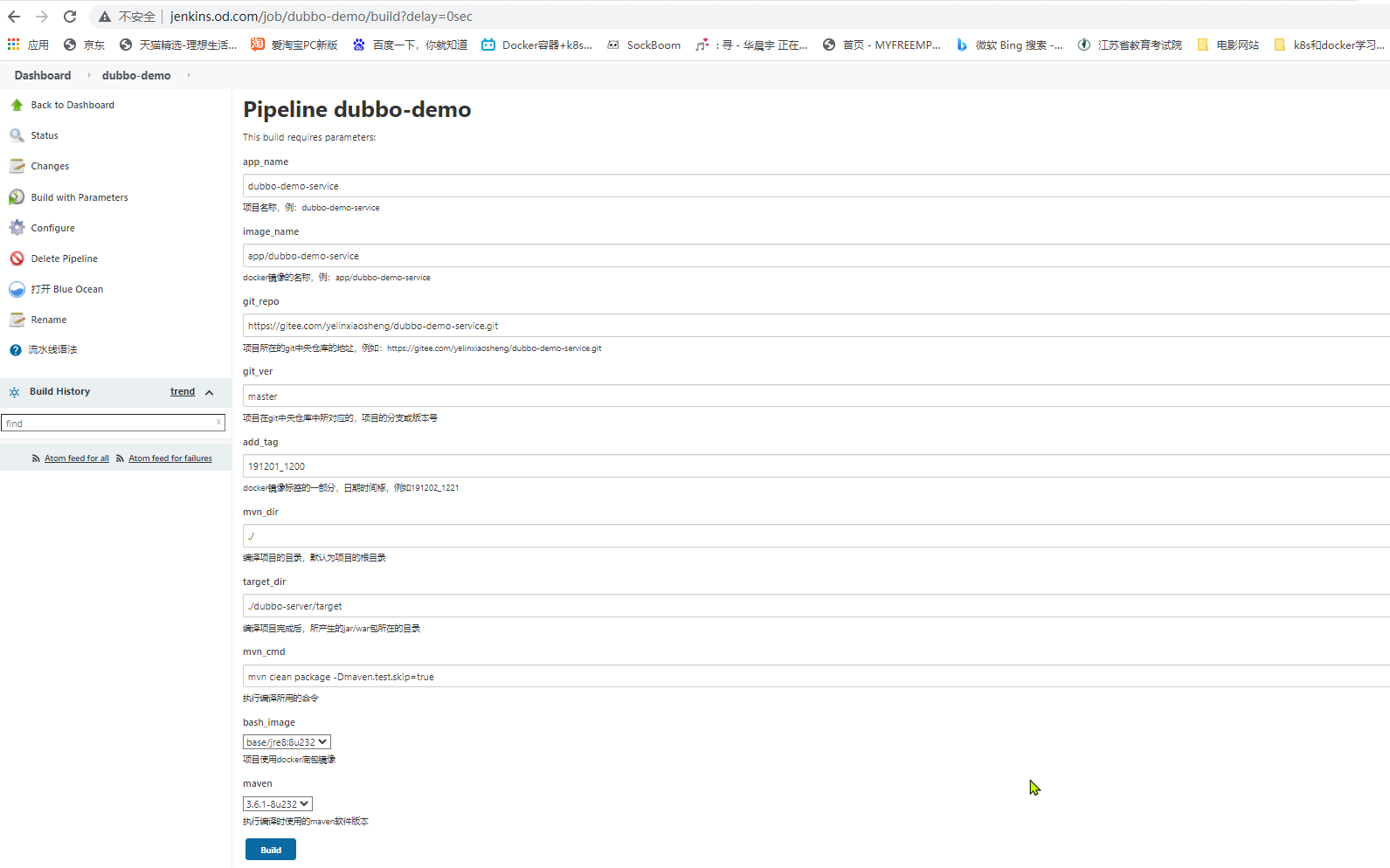

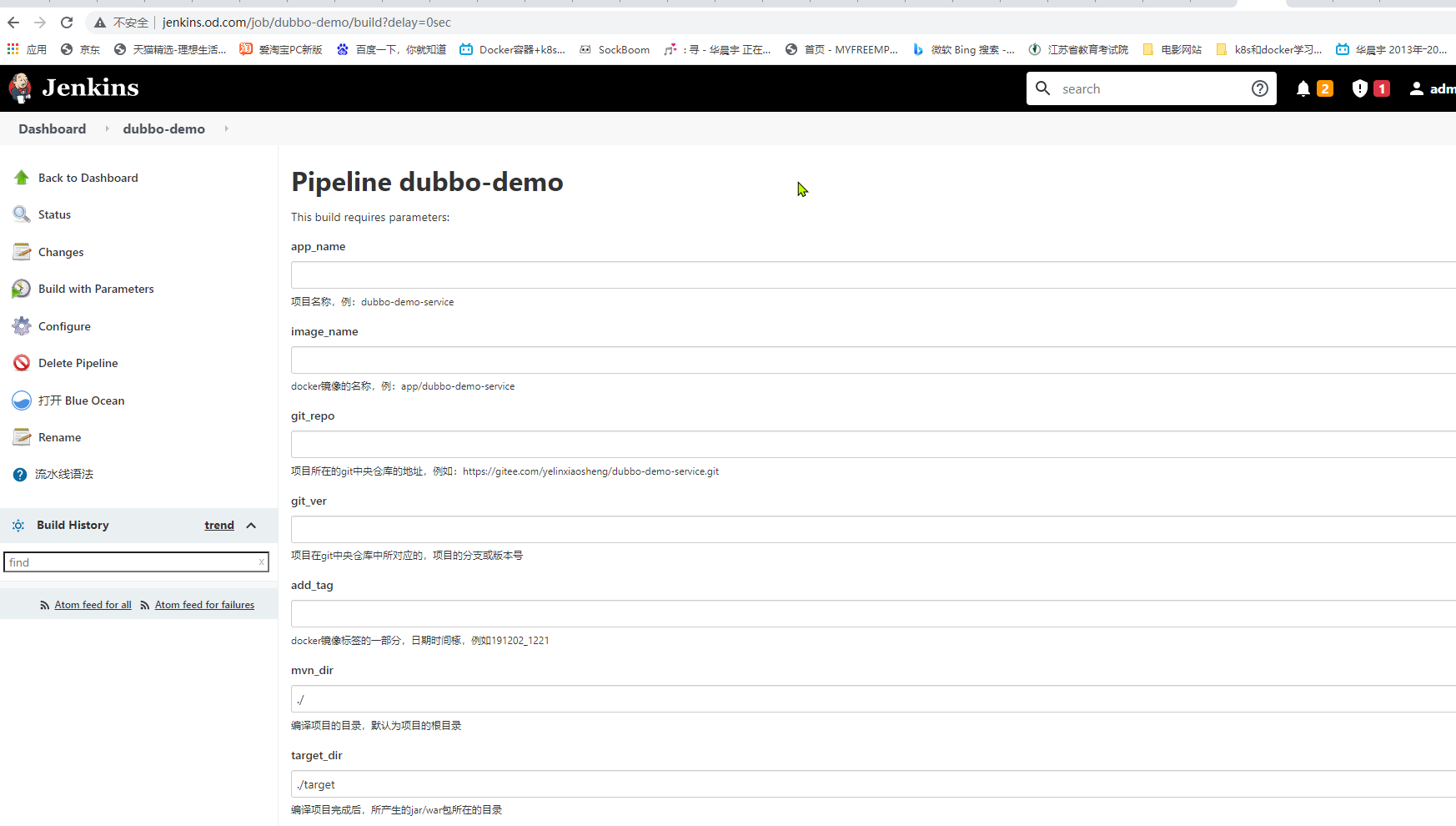

填写下面的参数–10个参数都要有

因为gitee里面我的没有代码，所以下面就不在多请参数去做

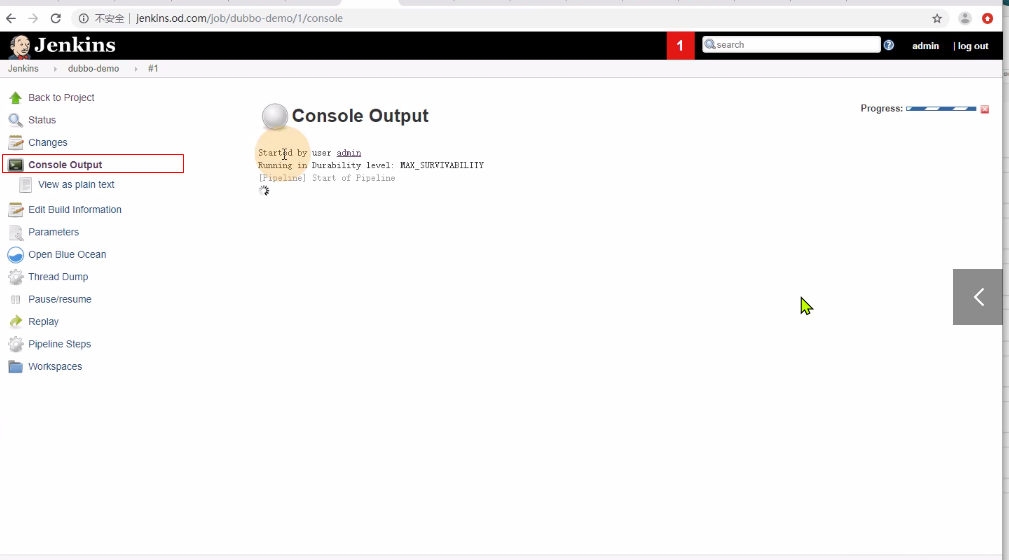

然后点console output

编译完成后配置资源配置清单

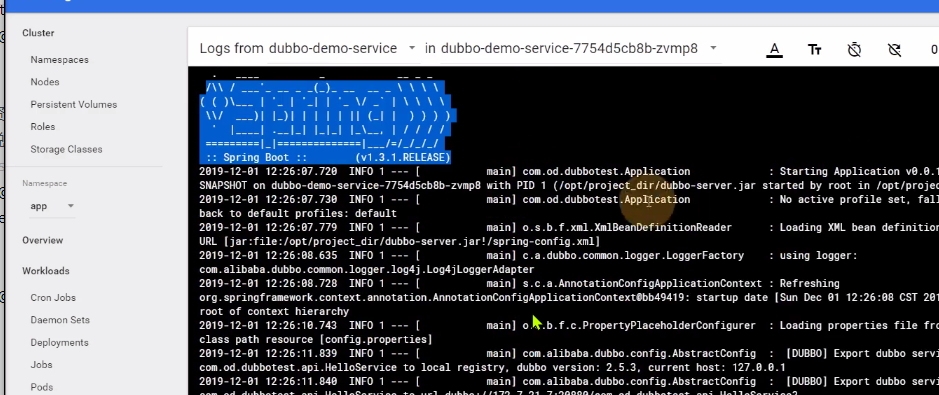

下面的时间是为了快速定位问题用的

[root@hdss7-200 maven-3.6.1-8u232]# cd /data/k8s-yaml/
[root@hdss7-200 k8s-yaml]# mkdir dubbo-demo-service
[root@hdss7-200 k8s-yaml]# cd dubbo-demo-service/
[root@hdss7-200 dubbo-demo-service]# vi dp.yaml
[root@hdss7-200 dubbo-demo-service]# cat dp.yaml
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
  name: dubbo-demo-service
  namespace: app
  labels:
    name: dubbo-demo-service
spec:
  replicas: 1
  selector:
    matchLabels:
      name: dubbo-demo-service
  template:
    metadata:
      labels:
        app: dubbo-demo-service
        name: dubbo-demo-service
    spec:
      containers:
      - name: dubbo-demo-service
        image: harbor.od.com/app/dubbo-demo-service:master_191201_1200
        ports:
        - containerPort: 20880
          protocol: TCP
        env:
        - name: JAR_BALL
          value: dubbo-server.jar
        imagePullPolicy: IfNotPresent
      imagePullSecrets:
      - name: harbor
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
      securityContext:
        runAsUser: 0
      schedulerName: default-scheduler
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  revisionHistoryLimit: 7
  progressDeadlineSeconds: 600
[root@hdss7-200 dubbo-demo-service]#

在21上创建

[root@hdss7-21 ~]# kubectl create ns app
namespace/app created
[root@hdss7-21 ~]# kubectl create secret docker-registry harbor --docker-server=harbor.od.com --docker-username=admin --docker-password=Harbor12345 -n app
secret/harbor created
[root@hdss7-21 ~]#

应该资源配置清单前先看zk是否正常
下面说明没问题

[root@hdss7-11 zookeeper]# bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /opt/zookeeper/bin/../conf/zoo.cfg
Mode: follower
[root@hdss7-11 zookeeper]#

[root@hdss7-21 ~]# kubectl apply -f http://k8s-yaml.od.com/dubbo-demo-service/dp.yaml
deployment.extensions/dubbo-demo-service created
[root@hdss7-21 ~]#

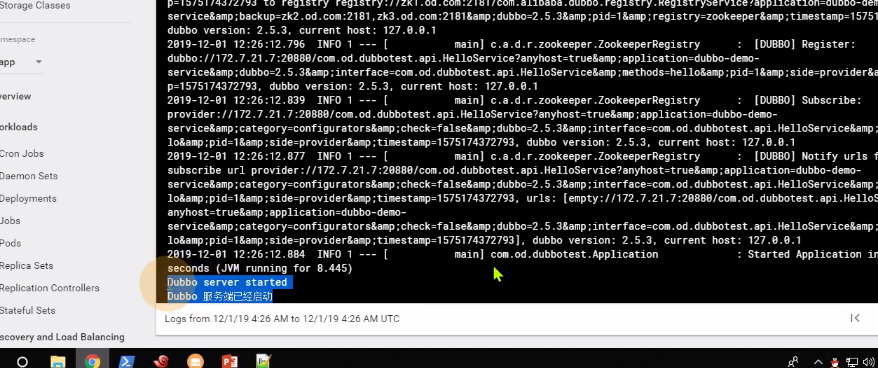

看pod是否正常先看下日志

告诉你服务端已启动说明正常了

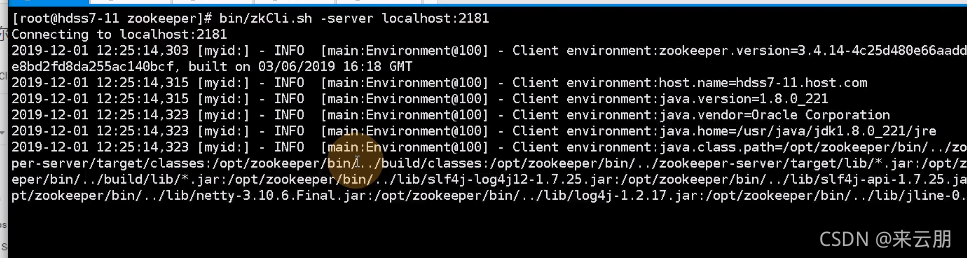

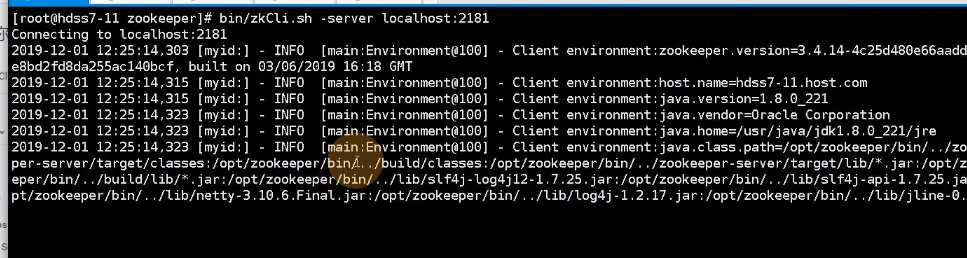

查看zk

在zk里面有dubbo说明提供者交付成功了
