目录
磁盘结构
硬盘的物理结构
盘片：硬盘有多个盘片,每盘片2面
磁头：每面一个磁头
硬盘的数据结构
? ?扇区：盘片被分为多个扇形区域，每个扇区存放512个字节的数据，磁盘的最小存储单位。
? ?磁道：同一盘片不同半价的同心圆。
? ?柱面：不同盘片相同半价构成的圆柱面，由同一半径圆的多个磁道组成。
存储容量
? ? ? ? ?硬盘存储容量=磁头数x磁道数x每道扇区数x每扇区字节数
? ? ? ? ?可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域
硬盘接口类型
?IDE、SATA、SCSI、SAS、光纤通道
IDE：并口数据线连接主板与硬盘，抗干扰性差，排线占用空间较大，不利电脑内部散热，已逐渐被SATA所取代。
SATA：抗干扰性强，支持热插拔等功能，速度快，纠错能力强。
SCSI：小型机系统接口，SCSI 硬盘广为工作站级个人电脑以及服务器所使用，资料传输时CPU占用率较低，转速快，支持热插拔等。
SAS：是新一代的SCSI 技术,和SATA硬盘相同,都是采取序列式技术以获得更高的传输速度,可达到6Gb/s
MBR与磁盘分区表示
主引导记录（MBR）
MBR位于硬盘第一个物理扇区处
MBR中包含硬盘的主引导程序和硬盘分区表
分区表有4个分区记录区，每个分区记录区占16个字节

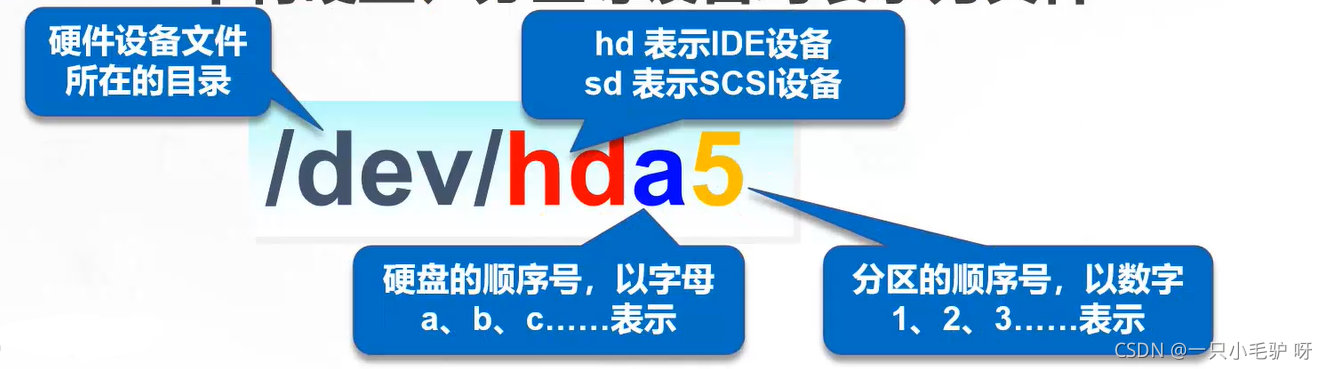

Linux中将硬盘、分区等设备均表示为文件
?? ? ? ? ? ? ? ? ? ? ? ? ? /dev/表示硬件中各文件所在目录
? ? ? ? ? ? ? ? ? ? ? ? ? ?hd表示IDE设备，如果是sd则表示SCSI设备
? ? ? ? ? ? ? ? ? ? ? ? ? ?a表示硬盘的顺序号以字母a、b、c...
? ? ? ? ? ? ? ? ? ? ? ? ? ?5表示分区的顺序号，以数字1、2、3...
?

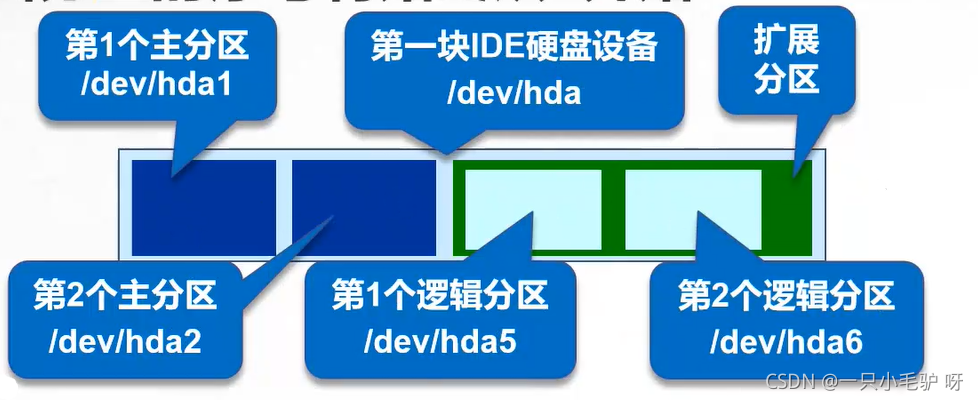

磁盘分区结构
磁盘分区概念
?1、硬盘中的主分区数目只有4个
2、主分区和扩展分区的序号限制在1～4
3、扩展分区再分为逻辑分区
4、逻辑分区的序号将始终从5开始?
文件系统类型
XFS 文件系统
存放文件和目录数据的分区
高性能的日志型文件系统，特别擅长于处理大文件，可支持上百万TB的存储空间。
CentOS 7系统中默认使用的文件系统
SWAP 交换文件系统
为Linux系统建立交换分区
一般设置为物理内存的1.5~2倍
?Linux 系统还广泛支持其他各种类型的文件系统
? FAT16、FAT32、NTFS 、EXT4、 JFS等文件系统
管理磁盘和分区
? ?fdisk命令
?? ?查看或管理磁盘、分区
? ? ? 格式： fdisk? -? l? [磁盘设备]? ? ? 或? ? ? ?fdisk? [磁盘设备]

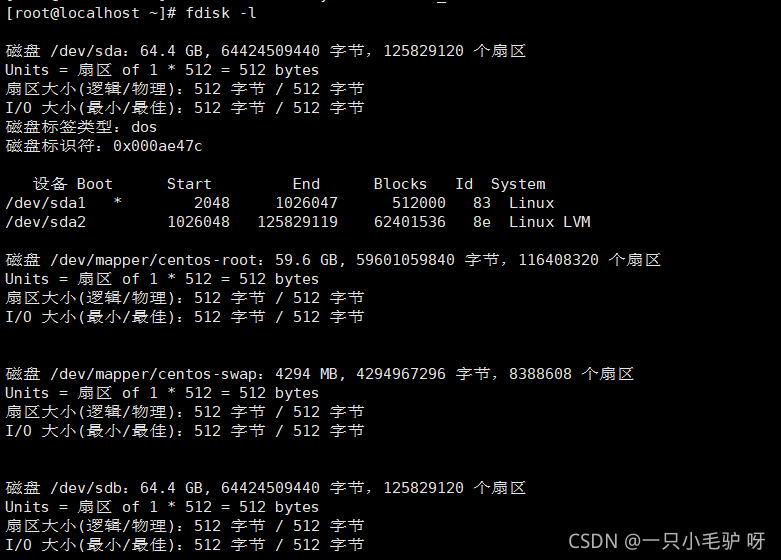

? ? ? ?fdisk? -l? ?查看磁盘的整体情况和分区情况
交互模式中的常用指令
使用fdisk /dev/sda 进入交互模式
m、p、 n、 d、 t、 w、q
m：获取帮助菜单
n：新建分区
p：查看分区情况
d：删除分区

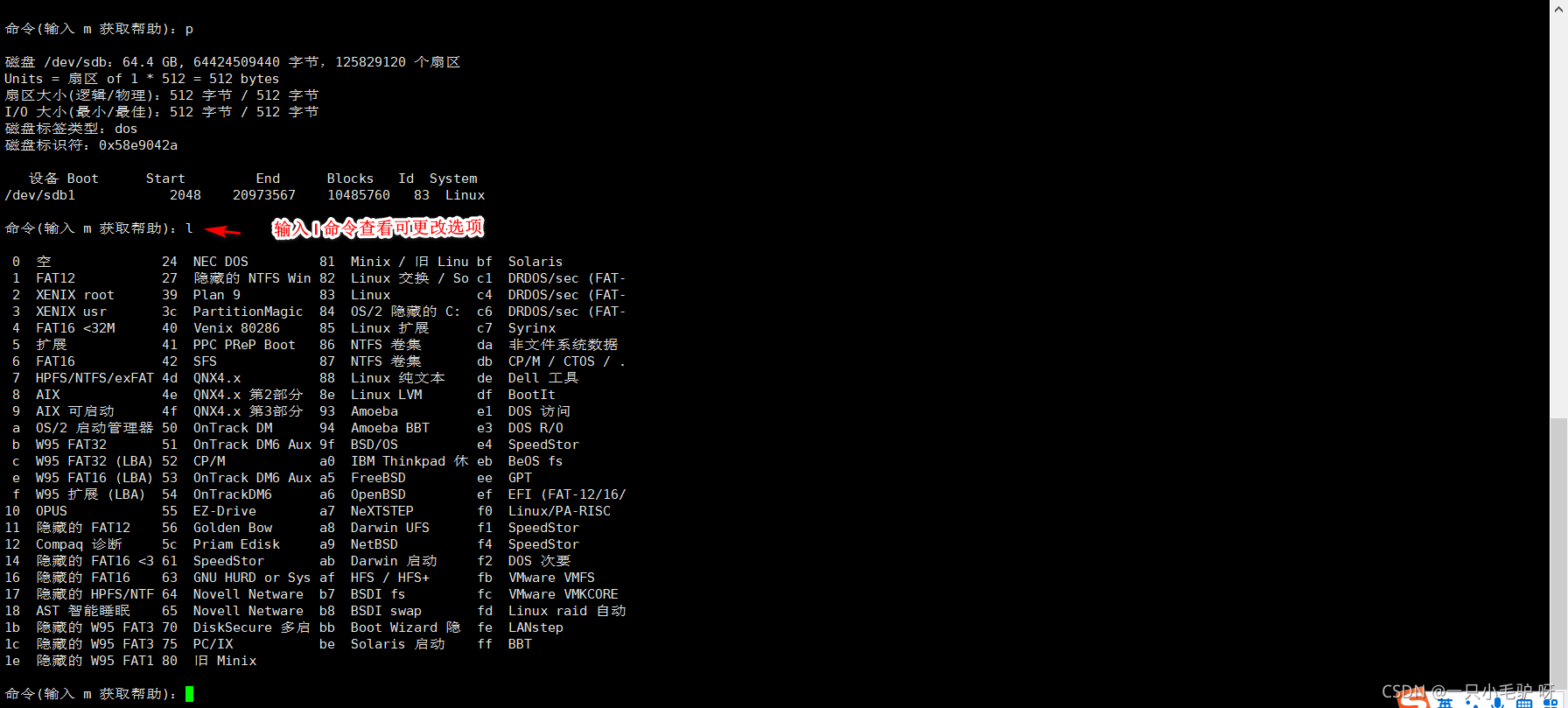

t：变更分区的类型
w：保存分区操作并退出
q：不保存分区操作并退出
?Device (设备) ：分区的设备文件名称。
Boot：是否是引导分区。若是，则有"*"标识。
Start：该分区在硬盘中的起始位置(柱面数)
End：该分区在硬盘中的结束位置(柱面数）
Blocks：分区的大小，以Blocks (块)为单位，默认的块大小为1024字节。
Id：分区对应的系统 ID 号。例如，83表示Linux中的XFS分区或EXT4分区、82代表交换文件系统、8e表示LVM逻辑卷。
System：分区类型。
管理磁盘分区

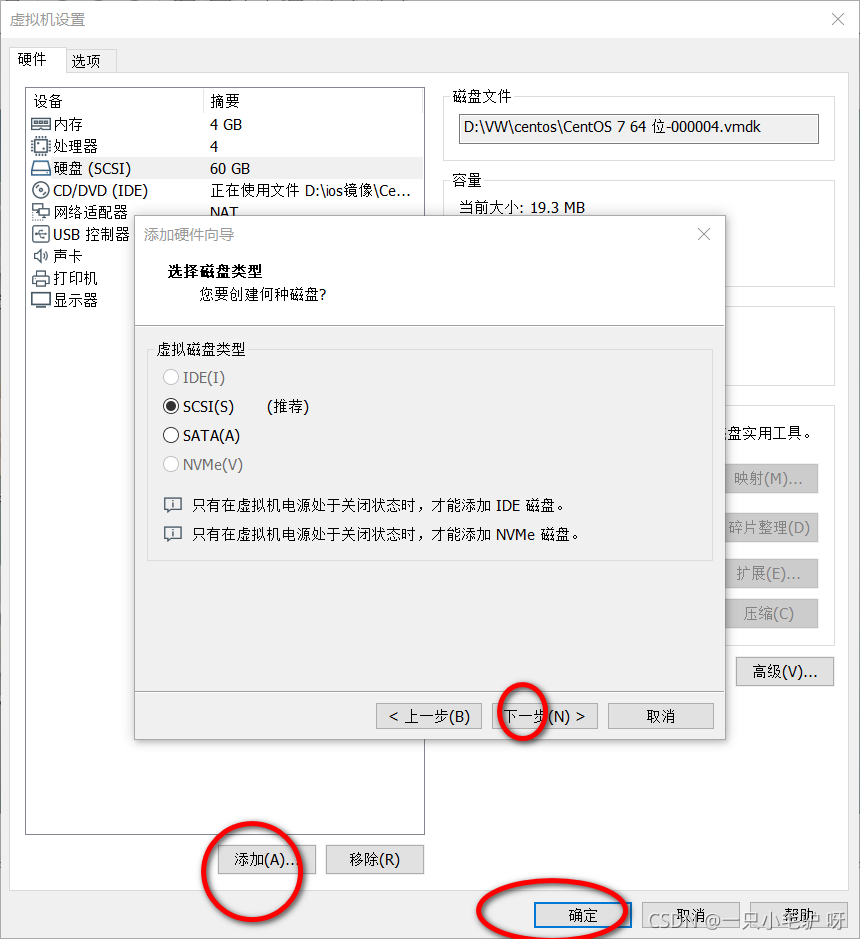

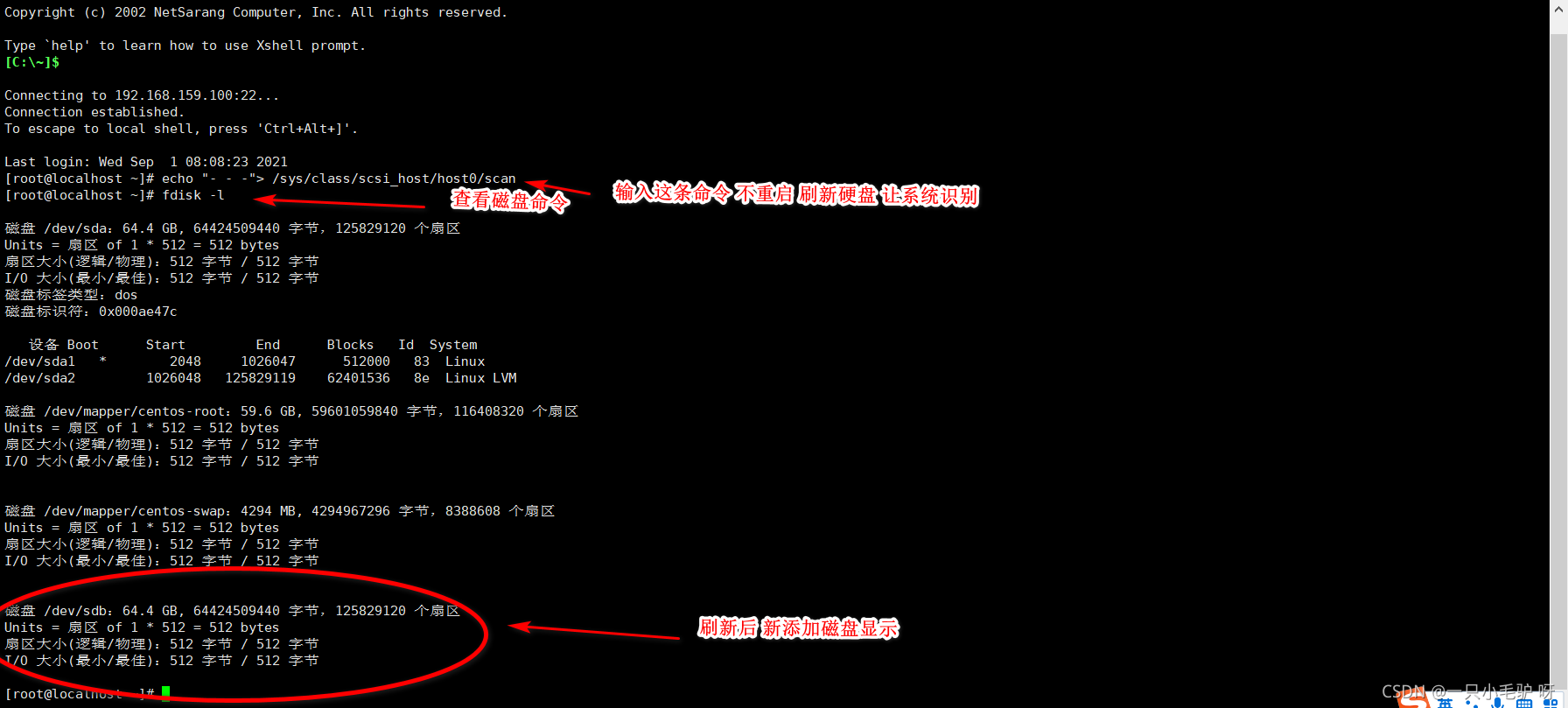

添加一块新硬盘 大小60G

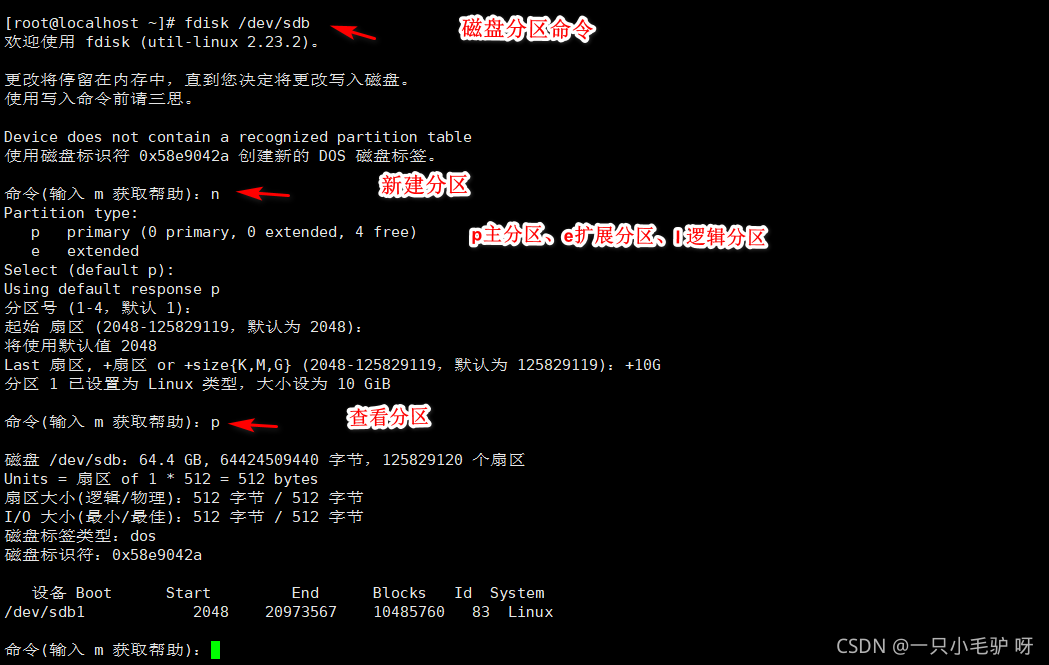

创建分区?
?
再创建一个主分区 和 分区1过程一样
?

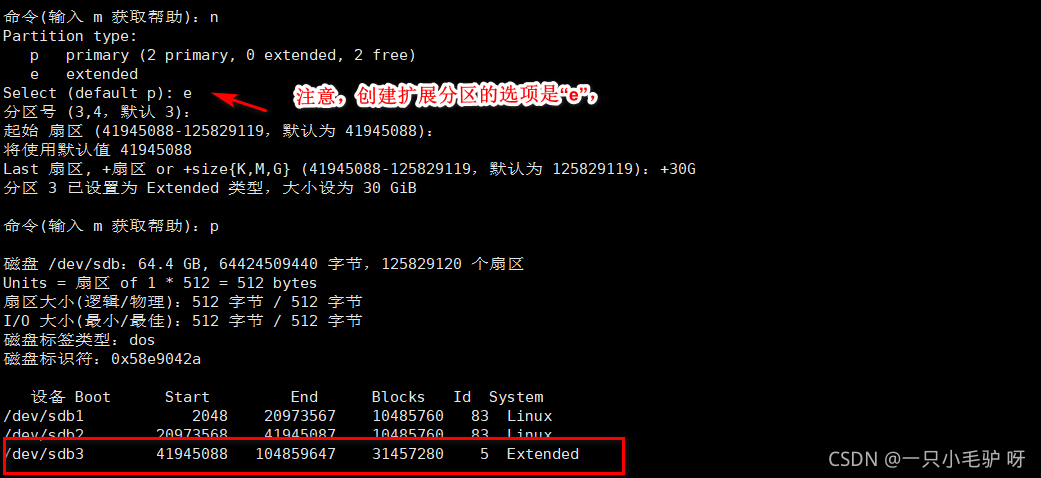

?下面 创建扩展分区??

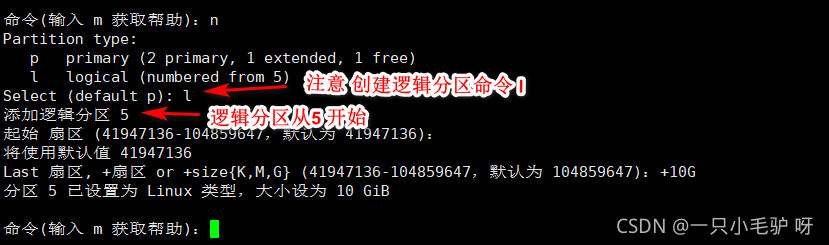

?创建逻辑分区

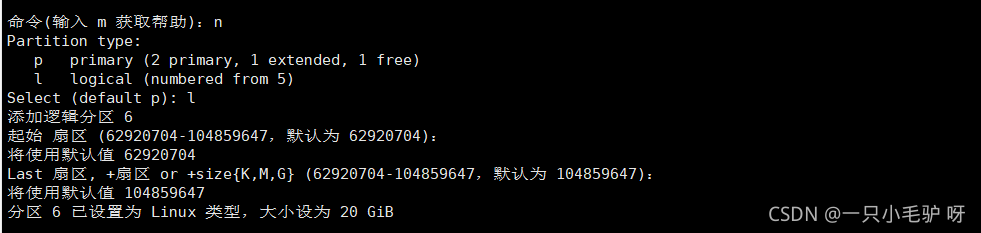

逻辑分区6?
逻辑分区是从扩展分区分出来的? 扩展分区3 sbd3 30G 被逻辑分区5 6 分别分出 10g 20g
?交换分区

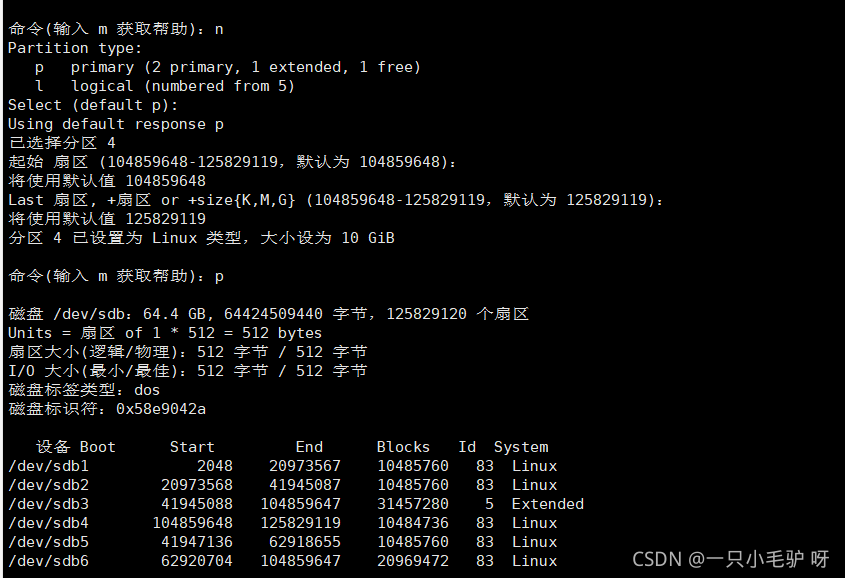

剩余大约10G 作为交换分区sdb6

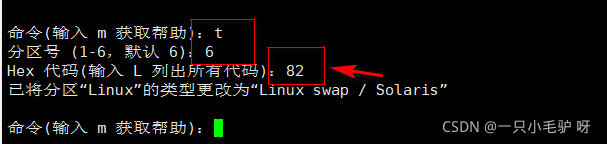

??sdb6更改为swap系统，在创建swap之前，目标分区应先通过fdisk 工具将分区类型ID 号设为82。

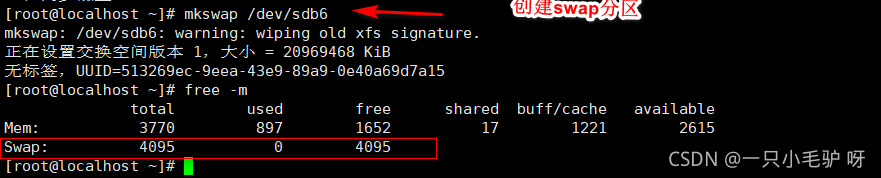

make swap 命令创建交换文件系统

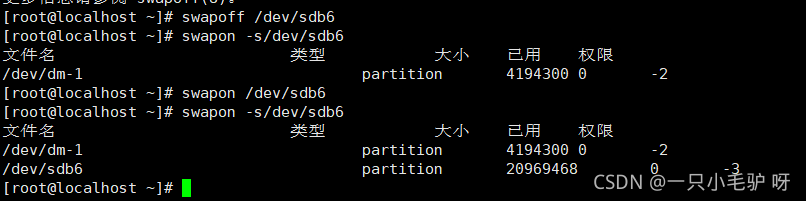

swapon /dev/sdb6? 启用新增加的交换分区
swapoff /dev/sdb6?停用指定的交换分区
swapon -s? ?查看每个分区的swap状态信息
free -m? ? ?查看总的swap状态信息
?

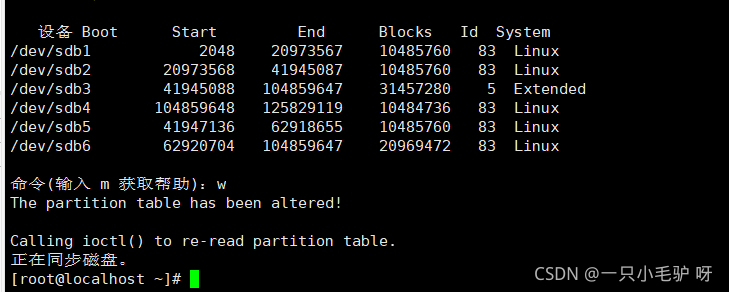

保存分区

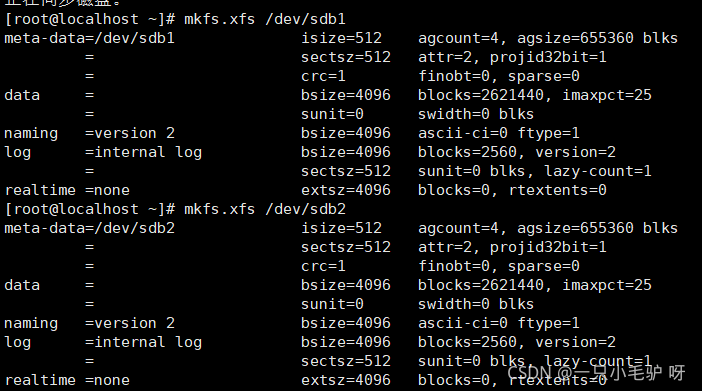

格式化磁盘?
分区分完以后不能直接使用，需要将磁盘格式化之后才可以使用
mkfs -t xfs /dev/sdb1
mkfs.xfs /dev/sdb1
?挂载、卸载文件系统

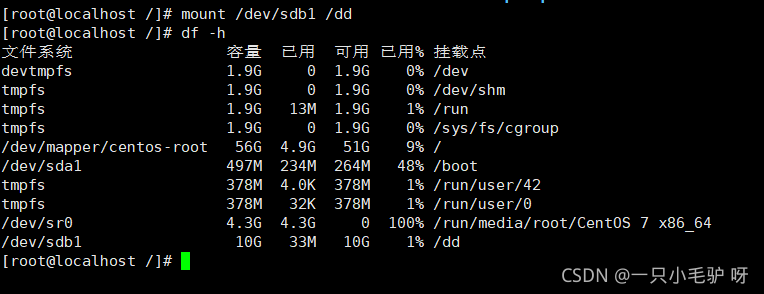

手动挂载
mount命令
挂载文件系统、ISO镜像到指定文件夹
-t：用于指定文件系统类型，通常可以省略，由系统自动识别
-o：挂载参数列表，以英文逗号分隔；或用来描述特殊设备,用loop指定
挂载系统中的镜像文件
mount -o loop Centos-7-x86_64-DVD-1708.iso /media
设置文件系统的自动挂载

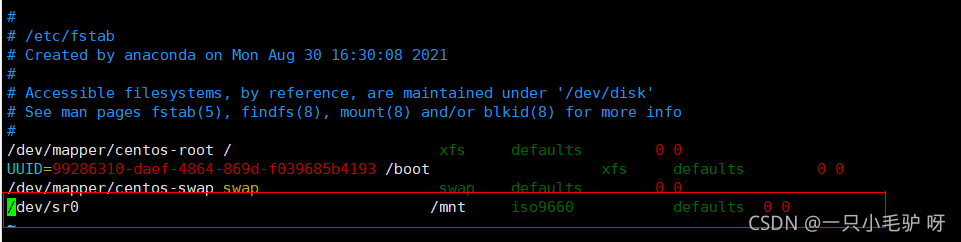

? ? ? ?/etc/fstab下配置文件，包含需要开机后自动挂载的文件系统记录
? ? ? ?命令：vim? /etc/fstab
?
使用“init 6”命令重启
?
umount命令
? ? ? ? 卸载已安装的文件系统
? ? ? ? 命令格式：umount ? ? 存储设备位置
? ? ? ? ? ? ? ? ? ? ? ? ? umount ? ? ?挂载点目录
? ? ?例：umount ? /bat/ ?或 ? ?umount ? /dev/sdb/
?
总结：
?Linux系统中一切皆文件 如果想使用硬件 必须以挂载文件的形式调用
?
