[系统运维]Dubbo集群容错与负载均衡策略(一)-集群容错策略

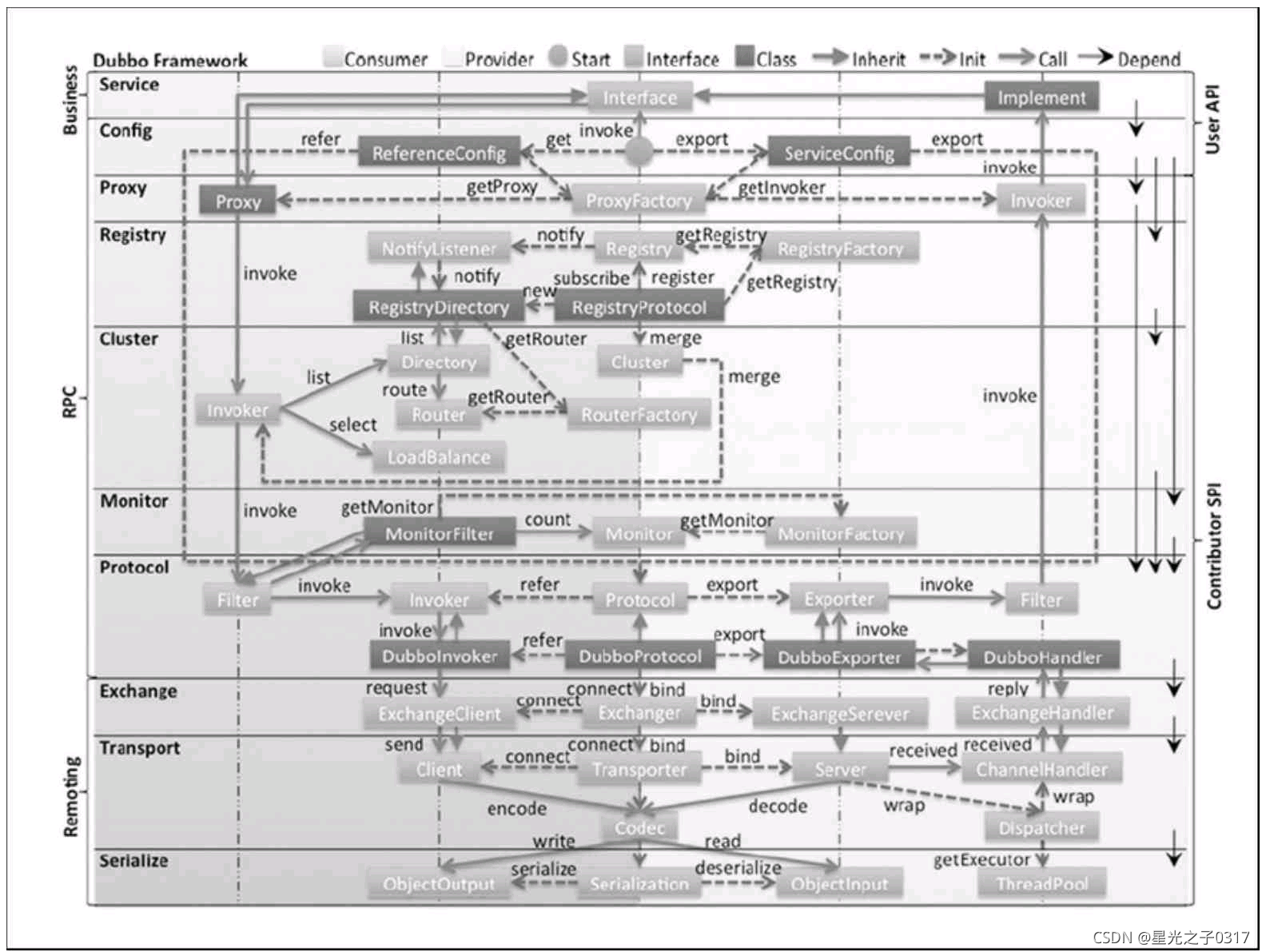

Cluster层概述

在这里插入图片描述
Cluster层中包含Cluster、Directory、Router、LoadBalance几大核心接口
Cluster层是抽象概念，表示的是对外的整个集群容错层
Cluster接口是容错接口，提供容错策略

Cluster(集群容错)的具体实现

用户可以在 <dubbo:service> <dubbo:reference> <dubbo:consumer> <dubbo:provider> 标签上通过 cluster属性 设置

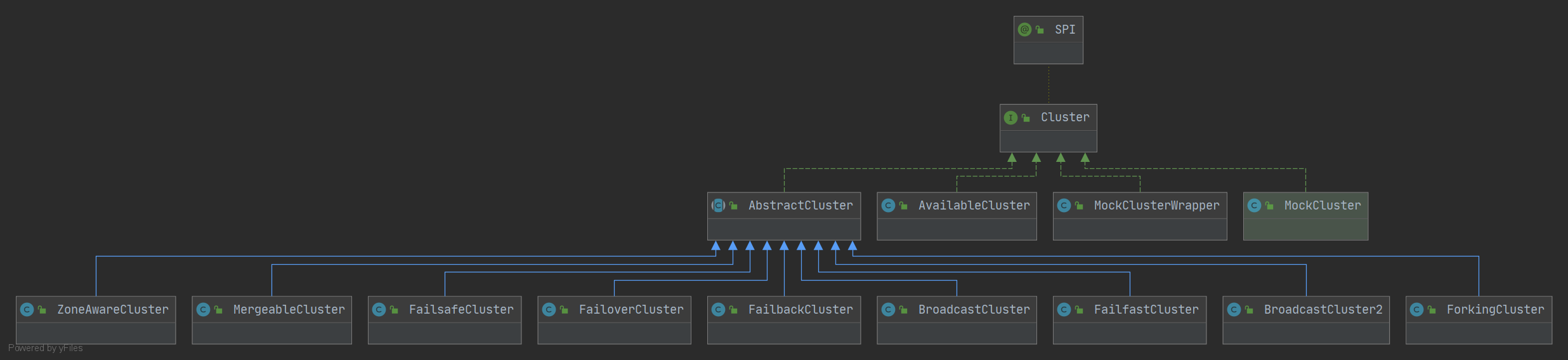

Cluster扩展接口

在这里插入图片描述

@SPI(Cluster.DEFAULT)
public interface Cluster {

    String DEFAULT = "failover";

    /**
     * Merge the directory invokers to a virtual invoker.
     * 合并多个invokers 成 一个虚拟的invoker
     *
     * @param <T>
     * @param directory
     * @return cluster invoker
     * @throws RpcException
     */
    @Adaptive
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;

	// 根据name获取Cluster的 扩展实现封装(wrap)类，默认是FailoverCluster
    static Cluster getCluster(String name) {
        return getCluster(name, true);
    }

    static Cluster getCluster(String name, boolean wrap) {
        if (StringUtils.isEmpty(name)) {
            name = Cluster.DEFAULT;
        }
        return ExtensionLoader.getExtensionLoader(Cluster.class).getExtension(name, wrap);
    }
}

默认实现类是FailoverCluster

Cluster扩展接口与 ClusterInvoker接口的关系

Cluster扩展接口下有多种实现类，每种实现类中都需要实现join方法，在方法中都会new一个对应的ClusterInvoker实现

AbstractCluster抽象类(待完善)

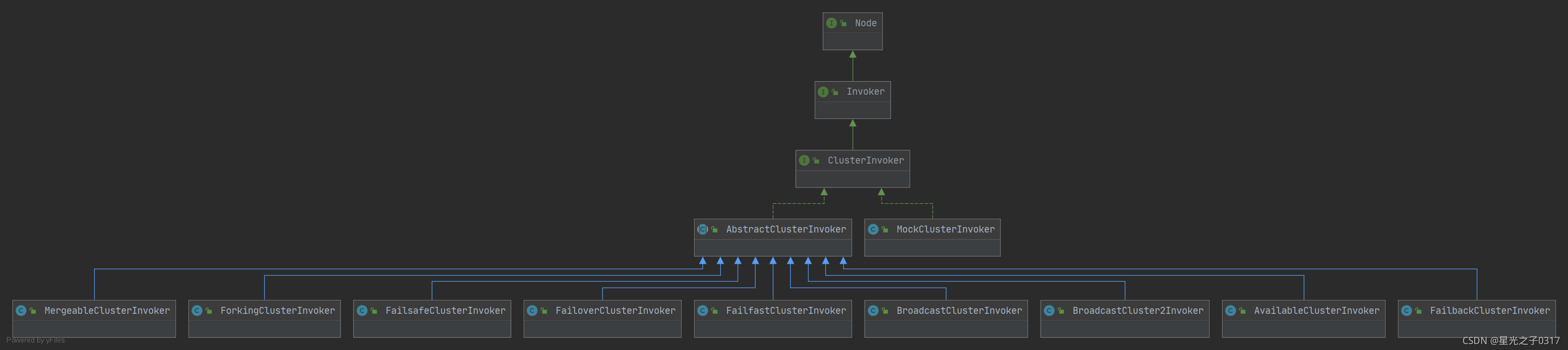

AbstractClusterInvoker抽象类

在这里插入图片描述

AbstractClusterInvoker实现了ClusterInvoker接口
ClusterInvoker接口继承Invoker
Invoker接口继承Node(节点)接口

Node(节点)接口：

getUrl
isAvailable 判断节点是否可用
destroy 销毁节点

Invoker接口：

getInterface 获取服务接口
invoke 调用

ClusterInvoker接口：

getRegistryUrl 获取注册中心地址
getDirectory 获取服务目录
isDestroyed(待整理)
isServiceDiscovery(待整理)
hasProxyInvokers(待整理)

所以，AbstractClusterInvoker需要实现以上这些接口的功能

public abstract class AbstractClusterInvoker<T> implements ClusterInvoker<T> {

    private static final Logger logger = LoggerFactory.getLogger(AbstractClusterInvoker.class);

    protected Directory<T> directory;

    protected boolean availablecheck;

    private AtomicBoolean destroyed = new AtomicBoolean(false);

    private volatile Invoker<T> stickyInvoker = null;

    public AbstractClusterInvoker() {
    }

    public AbstractClusterInvoker(Directory<T> directory) {
        this(directory, directory.getUrl());
    }

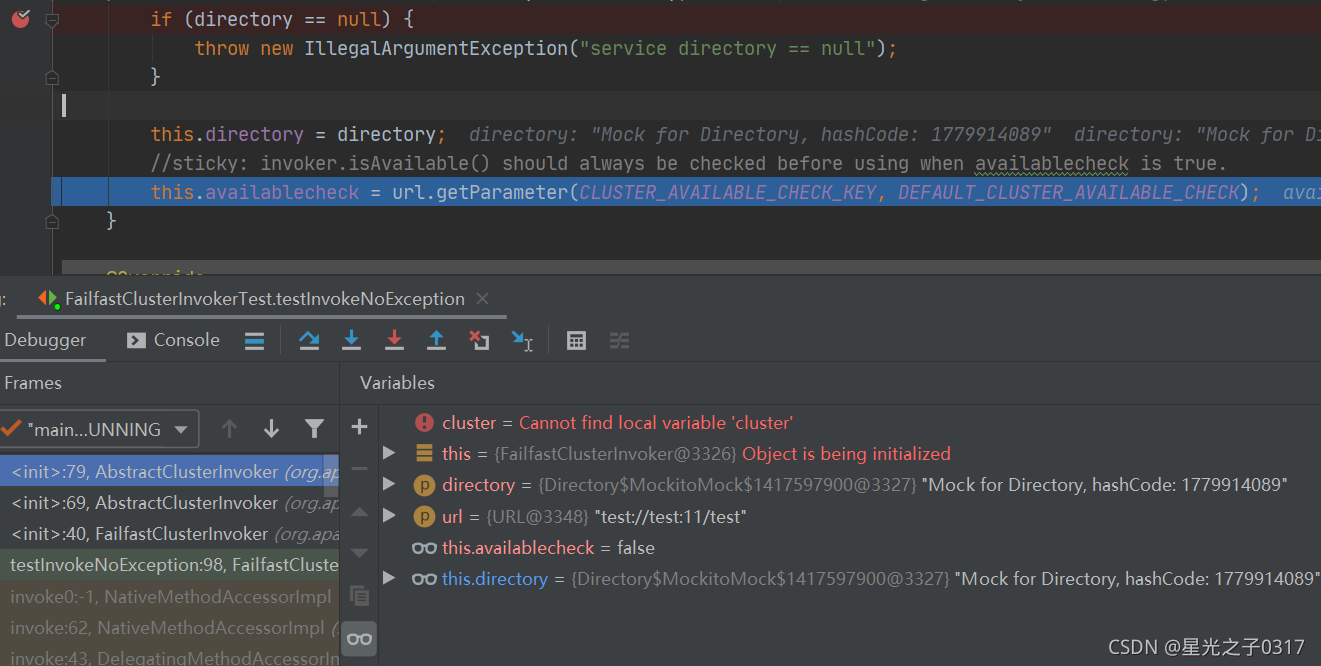

    public AbstractClusterInvoker(Directory<T> directory, URL url) {
        if (directory == null) {
            throw new IllegalArgumentException("service directory == null");
        }

        this.directory = directory;
        //sticky: invoker.isAvailable() should always be checked before using when availablecheck is true.
        this.availablecheck = url.getParameter(CLUSTER_AVAILABLE_CHECK_KEY, DEFAULT_CLUSTER_AVAILABLE_CHECK);
    }

	// ...
}

AbstractClusterInvoker实现Node接口方法

	// 返回的是 服务目录中消费端地址
    @Override
    public URL getUrl() {
        return directory.getConsumerUrl();
    }

	// 返回invoker是否可用 或 服务目录是否可用
    @Override
    public boolean isAvailable() {
        Invoker<T> invoker = stickyInvoker;
        if (invoker != null) {
            return invoker.isAvailable();
        }
        return directory.isAvailable();
    }

	// 销毁服务目录
    @Override
    public void destroy() {
        if (destroyed.compareAndSet(false, true)) {
            directory.destroy();
        }
    }

directory方法可能是StaticDirectory、RegistryDirectory
它们的getConsumerUrl、isAvailable、destroy方法请见Dubbo-Directory(服务目录)、StaticDirectory、RegistryDirectory

AbstractClusterInvoker实现Invoker接口方法

    @Override
    public Class<T> getInterface() {
        return directory.getInterface();
    }

AbstractClusterInvoker#invoker(重要!!!)

    @Override
    public Result invoke(final Invocation invocation) throws RpcException {
    	// 是否被销毁
        checkWhetherDestroyed();

        // binding attachments into invocation.
        // 通过RpcContext上下文获取到额外参数，放入invocation
        Map<String, Object> contextAttachments = RpcContext.getContext().getObjectAttachments();
        if (contextAttachments != null && contextAttachments.size() != 0) {
            ((RpcInvocation) invocation).addObjectAttachments(contextAttachments);
        }

		// 通过invocation列举invokers
        List<Invoker<T>> invokers = list(invocation);
        // 初始化负载均衡，整理负载均衡时再看
        LoadBalance loadbalance = initLoadBalance(invokers, invocation);
        // 调用 doInvoke 进行后续集群容错等操作
        // 抽象方法，由子类实现
        // 这里的getUrl返回的是消费端的url
        RpcUtils.attachInvocationIdIfAsync(getUrl(), invocation);
        return doInvoke(invocation, invokers, loadbalance);
    }

AbstractClusterInvoker实现ClusterInvoker接口方法

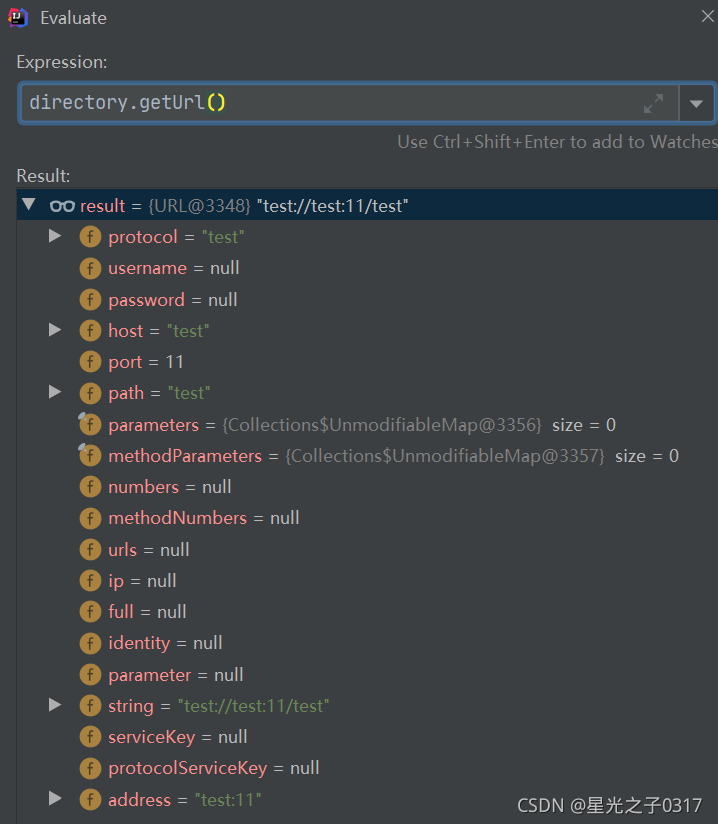

    public URL getRegistryUrl() {
        return directory.getUrl();
    }

   	public Directory<T> getDirectory() {
        return directory;
    }

    @Override
    public boolean isDestroyed() {
        return destroyed.get();
    }

AbstractClusterInvoker其他方法(逐步添加)

    protected List<Invoker<T>> list(Invocation invocation) throws RpcException {
        return directory.list(invocation);
    }

涉及到directory的都后续整理

doInvoke

    protected abstract Result doInvoke(Invocation invocation, List<Invoker<T>> invokers,
                                       LoadBalance loadbalance) throws RpcException;

checkInvokers

protected void checkInvokers(List<Invoker<T>> invokers, Invocation invocation) {
        if (CollectionUtils.isEmpty(invokers)) {
            throw new RpcException(RpcException.NO_INVOKER_AVAILABLE_AFTER_FILTER, "Failed to invoke the method "
                    + invocation.getMethodName() + " in the service " + getInterface().getName()
                    + ". No provider available for the service " + directory.getConsumerUrl().getServiceKey()
                    + " from registry " + directory.getUrl().getAddress()
                    + " on the consumer " + NetUtils.getLocalHost()
                    + " using the dubbo version " + Version.getVersion()
                    + ". Please check if the providers have been started and registered.");
        }
    }

Cluster(集群容错)总体工作流程

生成Invoker对象，不同的Cluster实现类会生成不同类型的 ClusterInvoker实例，然后调用ClusterInvoker#invoke方法，正式开始调用流程
获得可调用的服务列表，首先会做前置校验，检查远程服务是否已经被销毁checkWhetherDestroyed。然后通过directory.list(invocation)方法获取所有可用的服务列表，接着使用 Router接口处理该服务列表，根据路由规则过滤一部分服务，最终返回剩余的服务列表
做负载均衡initLoadBalance，通过不同的负载均衡策略在2中的列表中选出一个服务，用作最后的调用。调用ExtensionLoader 获取不同负载均衡策略的扩展点实现。如果是 异步调用则设置调用编号，接着调用子类实现的doInvoker方法
做RPC调用，首先保存每次调用的Invoker 到 RPC上下文-RpcContext，并做RPC调用，然后处理调用结果，对应调用出现的异常、成功、失败等情况，每种负载均衡策略都会有不同的处理方式

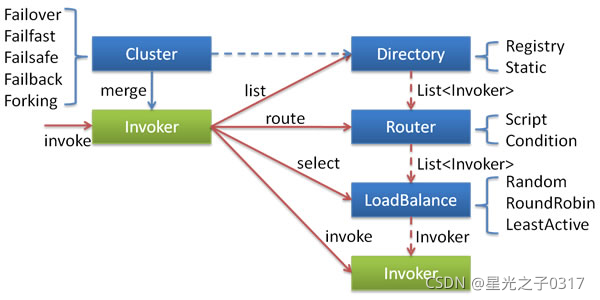

集群容错策略(10种)

在这里插入图片描述
各节点关系：

这里的Invoker 是 Provider的一个可调用Service的抽象，Invoker封装了 Provider地址及 Service接口信息
Directory代表多个Invoker，可以把它看成 List<Invoker> ，但与 List 不同的是，它的值可能是动态变化的，比如注册中心推送变更
Cluster将Directory中的多个Invoker伪装成一个Invoker，对上层透明，伪装过程包含了容错逻辑，调用失败后，重试另一个
Router负责从多个Invoker中按路由规则选出子集，比如读写分离，应用隔离等
LoadBalance 负责从多个Invoker中选出具体的一个Invoker 用于本次调用，选的过程包含了负载均衡算法，调用失败后，需要重选

Failover Cluster-失败重试

Dubbo的默认容错机制，会对请求做负载均衡
当服务消费方调用服务提供者失败后，会自动切换到其他服务提供者服务器进行重试
这 通常用于读操作或者具有幂等的写操作
需要注意的是，重试会带来更长延迟，在下游机器负载已经达到极限时，重试容易加重下游服务的负载
可以通过retries="2"来设置重试次数（不含第1次）
可以使用＜dubbo：reference retries="2"/＞来进行接口级别配置的重试次数，当服务消费方调用服务失败后，此例子会再重试两次，也就是说最多会做3次调用，这种配置对该接口的所有方法生效

也可以针对某个方法配置重试次数
在这里插入图片描述

Failfast Cluster-快速失败

该容错机制会对请求做负载均衡，受网络都抖动的影响较大
当服务消费方调用服务提供者失败后，立即报错，也就是只调用一次
通常，这种模式用于非幂等性的写操作

Failsafe Cluster-安全失败

当服务消费者调用服务出现异常时，直接忽略异常，不关心调用是否成功，也不想抛出异常影响外层调用
这种模式通常用于 写入审计日志等操作

Failback Cluster-失败自动恢复

该容错机制会对请求做负载均衡
当服务消费端调用服务出现异常后，在后台记录失败的请求，记录到失败队列中，并由一个线程池按照一定的策略后期再进行重试
这种模式适用于一些异步或最终一致性的请求，通常用于消息通知操作

Forking Cluster-并行调用

当消费方调用一个接口方法后，Dubbo Client 会 并行调用 多个服务提供者的服务
只要其中有一个成功即返回
这种模式通常用于实时性要求较高的读操作，但需要浪费更多服务资源

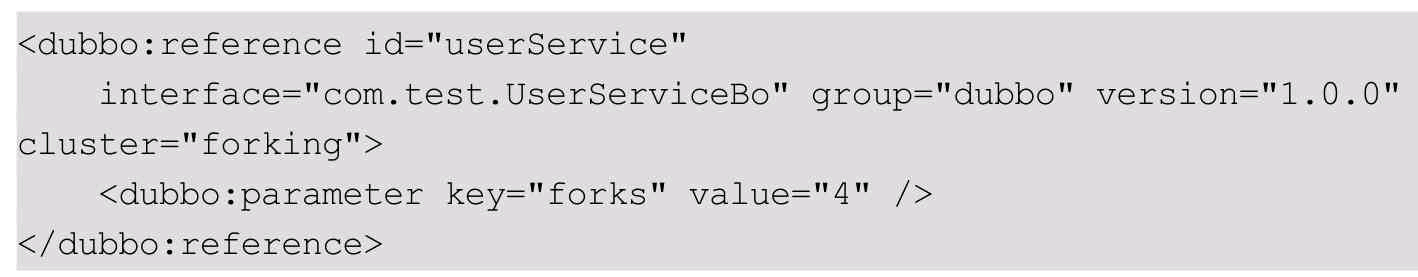

可通过forks="最大并行调用数n"来设置最大并行数，如下：
在这里插入图片描述
当可用的服务数 < 最大并行调用数n，请求所有可用服务v

Broadcast Cluster-广播调用

当消费者调用一个接口方法后，Dubbo Client 会 逐个调用 所有服务提供者
任意一台服务器调用异常则这次调用就标志失败
这种模式通常用于通知所有提供者更新缓存或日志等本地资源信息

Mock Cluster

提供在调用失败时，返回伪造的响应结果，或直接强制返回伪造的结果，不会发起远程调用

Available Cluster

最简单的方式，请求不会做负载均衡，遍历所有服务列表，找到第一个可用的节点，直接请求并返回结果
如果没有可用的节点，则直接抛出异常

Mergeable Cluster

可以自动把多个节点请求得到的结果进行合并
用户可以在<dubbo:reference>标签中通过merge="true"开启
合并时可以通过 group="*"属性指定需要合并哪些分组的结果

默认会根据方法的返回值自动匹配合并器，如果同一个类型有两个不同的合并器实现，则需要在参数中指定合并器的名字merge="合并器名"

ZoneAware Cluster

多注册中心订阅的场景，注册中心集群间的负载均衡
对于多注册中心间的选址策略有如下四种

指定优先级：preferred="true"注册中心的地址将被优先选择

<dubbo:registry address="zookeeper://127.0.0.1:2181" preferred="true" />

同中心优先：检查当前请求所属的区域，优先选择具有相同区域的注册中心

<dubbo:registry address="zookeeper://127.0.0.1:2181" zone="beijing" />

权重轮询：根据每个注册中心的权重分配流量

<dubbo:registry id="beijing" address="zookeeper://127.0.0.1:2181" weight="100" />
<dubbo:registry id="shanghai" address="zookeeper://127.0.0.1:2182" weight="10" />

缺省值：选择一个可用的注册中心

集群容错策略详解

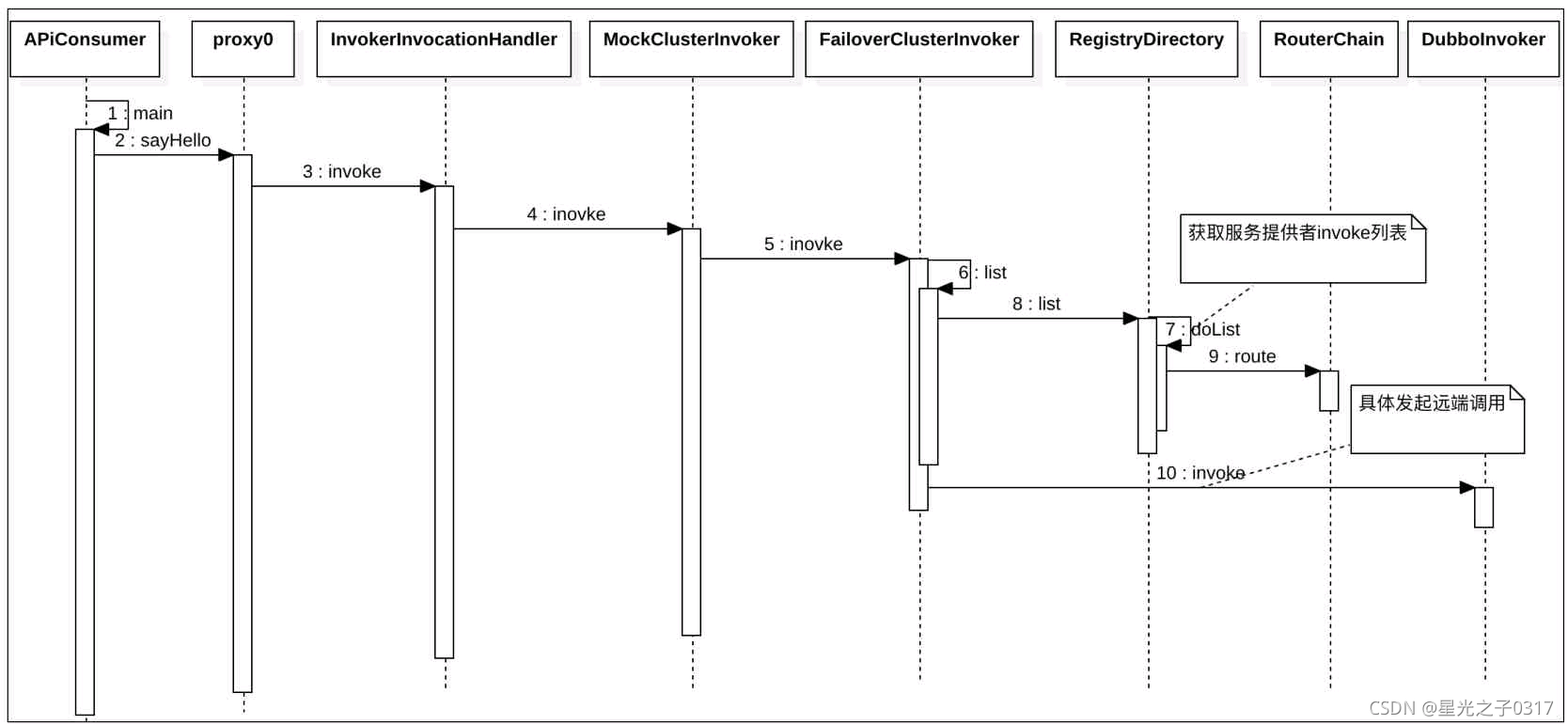

先看一个简化的时序图
在这里插入图片描述
从中可以看到，调用集群容错是在服务降级策略后进行的
集群容错FailoverClusterInvoker内部首先会调用父类AbstractClusterInvoker的list方法来获取 invoker列表
即从RegistryDirectory管理的 RouterChain的route方法中获取保存的invoker列表

Failover Cluster-失败重试

public class FailoverClusterInvoker<T> extends AbstractClusterInvoker<T> {

    private static final Logger logger = LoggerFactory.getLogger(FailoverClusterInvoker.class);

    public FailoverClusterInvoker(Directory<T> directory) {
        super(directory);
    }

    @Override
    @SuppressWarnings({"unchecked", "rawtypes"})
    public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        List<Invoker<T>> copyInvokers = invokers;
        checkInvokers(copyInvokers, invocation);
        String methodName = RpcUtils.getMethodName(invocation);
        // 获取重试次数
        int len = calculateInvokeTimes(methodName);
        // retry loop.
        RpcException le = null; // last exception.
        // 已调用过的invokers
        List<Invoker<T>> invoked = new ArrayList<Invoker<T>>(copyInvokers.size()); // invoked invokers.
        Set<String> providers = new HashSet<String>(len);
        for (int i = 0; i < len; i++) {
            //Reselect before retry to avoid a change of candidate `invokers`.
            //NOTE: if `invokers` changed, then `invoked` also lose accuracy.
            // 重试时，进行重新选择，避免 重试时invoker列表已经发生变化
            // 如果列表发生了变化，则invoked判断会失效
            if (i > 0) {
            	// 校验invoker是否已经被销毁，抛出异常
                checkWhetherDestroyed();
                // 通过AbstractClusterInvoker#list方法重新获得 所有服务提供者
                copyInvokers = list(invocation);
                // check again 重新检查
                checkInvokers(copyInvokers, invocation);
            }
            // 根据负载均衡策略选择一个invoker
            Invoker<T> invoker = select(loadbalance, invocation, copyInvokers, invoked);
            // 放入已调用的invoker列表中
            invoked.add(invoker);
            // 更新RpcContext上下文的invoker列表
            RpcContext.getContext().setInvokers((List) invoked);
            try {
            	// 发起远程调用
                Result result = invoker.invoke(invocation);
                if (le != null && logger.isWarnEnabled()) {
                    logger.warn("Although retry the method " + methodName
                            + " in the service " + getInterface().getName()
                            + " was successful by the provider " + invoker.getUrl().getAddress()
                            + ", but there have been failed providers " + providers
                            + " (" + providers.size() + "/" + copyInvokers.size()
                            + ") from the registry " + directory.getUrl().getAddress()
                            + " on the consumer " + NetUtils.getLocalHost()
                            + " using the dubbo version " + Version.getVersion() + ". Last error is: "
                            + le.getMessage(), le);
                }
                return result;
            } catch (RpcException e) {
                if (e.isBiz()) { // biz exception.
                	// 如果RpcException是业务异常，则直接抛出
                    throw e;
                }
                le = e;
            } catch (Throwable e) {
            	// 封装成RpcException
                le = new RpcException(e.getMessage(), e);
            } finally {
            	// 把使用过的invoker的url放入到providers集合中
                providers.add(invoker.getUrl().getAddress());
            }
        }

		// 这里是循环外了
        throw new RpcException(le.getCode(), "Failed to invoke the method "
                + methodName + " in the service " + getInterface().getName()
                + ". Tried " + len + " times of the providers " + providers
                + " (" + providers.size() + "/" + copyInvokers.size()
                + ") from the registry " + directory.getUrl().getAddress()
                + " on the consumer " + NetUtils.getLocalHost() + " using the dubbo version "
                + Version.getVersion() + ". Last error is: "
                + le.getMessage(), le.getCause() != null ? le.getCause() : le);
    }

    private int calculateInvokeTimes(String methodName) {
    	// 从URL中获取方法名为methodName的参数retries的值，默认是2次
        int len = getUrl().getMethodParameter(methodName, RETRIES_KEY, DEFAULT_RETRIES) + 1;
        RpcContext rpcContext = RpcContext.getContext();
        // 从RpcContext上下文中获取当前重试次数
        Object retry = rpcContext.getObjectAttachment(RETRIES_KEY);
        if (null != retry && retry instanceof Number) {
        	// 重试次数+1，然后从RpcContext上下文中移除这个参数
            len = ((Number) retry).intValue() + 1;
            rpcContext.removeAttachment(RETRIES_KEY);
        }
        if (len <= 0) {
            len = 1;
        }

		// 返回 应 重试次数
        return len;
    }

}

如果第一次调用出现异常，则会循环，这时候i=1，所以会执行代码checkWhetherDestroyed以检查是否 有线程调用了当前ReferenceConfig的destroy方法，销毁了当前消费者
如果当前消费者实例已经被销毁，那么重试就没意义了，所以会抛出RpcException异常

如果当前消费者实例没有被销毁，则执行代码list(invocation)以重新获取当前服务提供者列表
这是因为从第一次调开始到现在可能提供者列表已经变化了，获取列表后
执行代码checkInvokers又进行了一次校验
如果校验通过，则执行代码Invoker<T> invoker = select(loadbalance, invocation, copyInvokers, invoked);，以便根据负载均衡策略选择一个服务提供者，然后再次尝试调用

Failfast Cluster-快速失败

public class FailfastClusterInvoker<T> extends AbstractClusterInvoker<T> {

    public FailfastClusterInvoker(Directory<T> directory) {
        super(directory);
    }

    @Override
    public Result doInvoke(Invocation invocation, List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
    	// 校验从AbstractClusterInvoker传入的Invoker列表是否为空
        checkInvokers(invokers, invocation);
        // 使用负载均衡策略选择一个服务提供者
        Invoker<T> invoker = select(loadbalance, invocation, invokers, null);
        try {
        	// 执行远程调用
            return invoker.invoke(invocation);
        } catch (Throwable e) {
        	// 出错则抛出RpcException异常
            if (e instanceof RpcException && ((RpcException) e).isBiz()) { // biz exception.
                throw (RpcException) e;
            }
            throw new RpcException(e instanceof RpcException ? ((RpcException) e).getCode() : 0,
                    "Failfast invoke providers " + invoker.getUrl() + " " + loadbalance.getClass().getSimpleName()
                            + " select from all providers " + invokers + " for service " + getInterface().getName()
                            + " method " + invocation.getMethodName() + " on consumer " + NetUtils.getLocalHost()
                            + " use dubbo version " + Version.getVersion()
                            + ", but no luck to perform the invocation. Last error is: " + e.getMessage(),
                    e.getCause() != null ? e.getCause() : e);
        }
    }
}

了解一下构造方法中directory.getUrl()的内容
在这里插入图片描述

Failsafe Cluster-安全失败

public class FailsafeClusterInvoker<T> extends AbstractClusterInvoker<T> {
    private static final Logger logger = LoggerFactory.getLogger(FailsafeClusterInvoker.class);

    public FailsafeClusterInvoker(Directory<T> directory) {
        super(directory);
    }

    @Override
    public Result doInvoke(Invocation invocation, List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        try {
            checkInvokers(invokers, invocation);
            Invoker<T> invoker = select(loadbalance, invocation, invokers, null);
            return invoker.invoke(invocation);
        } catch (Throwable e) {
            logger.error("Failsafe ignore exception: " + e.getMessage(), e);
            // 如果调用出现异常 则 返回一个默认null结果
            return AsyncRpcResult.newDefaultAsyncResult(null, null, invocation); // ignore
        }
    }
}

AsyncRpcResult这里可能会涉及到调用的同步异步，后续整理

Failback Cluster-失败自动恢复

    @Override
    protected Result doInvoke(Invocation invocation, List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        Invoker<T> invoker = null;
        try {
            checkInvokers(invokers, invocation);
            invoker = select(loadbalance, invocation, invokers, null);
            return invoker.invoke(invocation);
        } catch (Throwable e) {
            logger.error("Failback to invoke method " + invocation.getMethodName() + ", wait for retry in background. Ignored exception: "
                    + e.getMessage() + ", ", e);
            // 调用失败执行addFailed方法
            addFailed(loadbalance, invocation, invokers, invoker);
            return AsyncRpcResult.newDefaultAsyncResult(null, null, invocation); // ignore
        }
    }

FailbackClusterInvoker类

public class FailbackClusterInvoker<T> extends AbstractClusterInvoker<T> {

    private static final Logger logger = LoggerFactory.getLogger(FailbackClusterInvoker.class);

	// 重试间隔
    private static final long RETRY_FAILED_PERIOD = 5;

	// 重试次数
    private final int retries;

	// 失败任务数
    private final int failbackTasks;

	// 定时器
    private volatile Timer failTimer;

    public FailbackClusterInvoker(Directory<T> directory) {
        super(directory);

        int retriesConfig = getUrl().getParameter(RETRIES_KEY, DEFAULT_FAILBACK_TIMES);
        if (retriesConfig <= 0) {
            retriesConfig = DEFAULT_FAILBACK_TIMES;
        }
        int failbackTasksConfig = getUrl().getParameter(FAIL_BACK_TASKS_KEY, DEFAULT_FAILBACK_TASKS);
        if (failbackTasksConfig <= 0) {
            failbackTasksConfig = DEFAULT_FAILBACK_TASKS;
        }
        retries = retriesConfig;
        failbackTasks = failbackTasksConfig;
    }

	// ...
}


    String RETRIES_KEY = "retries";
    int DEFAULT_FAILBACK_TIMES = 3;

    String FAIL_BACK_TASKS_KEY = "failbacktasks";
	int DEFAULT_FAILBACK_TASKS = 100;

FailbackClusterInvoker#addFailed

    private void addFailed(LoadBalance loadbalance, Invocation invocation, List<Invoker<T>> invokers, Invoker<T> lastInvoker) {
        if (failTimer == null) {
            synchronized (this) {
                if (failTimer == null) {
                	// new一个定时器
                 	// tickDuration=1 一个tick的时间间隔
                 	// unit=SECONDS 一个tick的时间间隔单位
                 	// ticksPerWheel 时间轮 的 长度，一圈下来有多少格
                 	// maxPendingTimeouts(failbackTasks) 最大挂起Timeouts数量
                    failTimer = new HashedWheelTimer(
                            new NamedThreadFactory("failback-cluster-timer", true),
                            1,
                            TimeUnit.SECONDS, 32, failbackTasks);
                }
            }
        }
        // 定时重试任务 内部类
        RetryTimerTask retryTimerTask = new RetryTimerTask(loadbalance, invocation, invokers, lastInvoker, retries, RETRY_FAILED_PERIOD);
        try {
        	// 将定时重试任务 加入到 定时器，延迟5s执行
            failTimer.newTimeout(retryTimerTask, RETRY_FAILED_PERIOD, TimeUnit.SECONDS);
        } catch (Throwable e) {
            logger.error("Failback background works error,invocation->" + invocation + ", exception: " + e.getMessage());
        }
    }

RetryTimerTask

实现了定时任务接口TimerTask，重点是run方法

private class RetryTimerTask implements TimerTask {
        private final Invocation invocation;
        private final LoadBalance loadbalance;
        private final List<Invoker<T>> invokers;
        private final int retries;
        private final long tick;
        private Invoker<T> lastInvoker;
        private int retryTimes = 0;

        RetryTimerTask(LoadBalance loadbalance, Invocation invocation, List<Invoker<T>> invokers, Invoker<T> lastInvoker, int retries, long tick) {
            this.loadbalance = loadbalance;
            this.invocation = invocation;
            this.invokers = invokers;
            this.retries = retries;
            this.tick = tick;
            this.lastInvoker=lastInvoker;
        }

        @Override
        public void run(Timeout timeout) {
            try {
            	// 负载均衡器 选择一个invoker
                Invoker<T> retryInvoker = select(loadbalance, invocation, invokers, Collections.singletonList(lastInvoker));
                lastInvoker = retryInvoker;
                retryInvoker.invoke(invocation);
            } catch (Throwable e) {
                logger.error("Failed retry to invoke method " + invocation.getMethodName() + ", waiting again.", e);
                // 如果调用异常，重试次数+1，然后判断如果没有超过最大重试次数，则继续rePut
                if ((++retryTimes) >= retries) {
                    logger.error("Failed retry times exceed threshold (" + retries + "), We have to abandon, invocation->" + invocation);
                } else {
                    rePut(timeout);
                }
            }
        }

        private void rePut(Timeout timeout) {
            if (timeout == null) {
                return;
            }

            Timer timer = timeout.timer();
            if (timer.isStop() || timeout.isCancelled()) {
                return;
            }

			// 再次重试
            timer.newTimeout(timeout.task(), tick, TimeUnit.SECONDS);
        }
    }

TimerTask、Timeout 、Timer

Forking Cluster-并行调用

    String FORKS_KEY = "forks";
    int DEFAULT_FORKS = 2;

    String TIMEOUT_KEY = "timeout";
    int DEFAULT_TIMEOUT = 1000;

public class ForkingClusterInvoker<T> extends AbstractClusterInvoker<T> {

    /**
     * Use {@link NamedInternalThreadFactory} to produce {@link org.apache.dubbo.common.threadlocal.InternalThread}
     * which with the use of {@link org.apache.dubbo.common.threadlocal.InternalThreadLocal} in {@link RpcContext}.
     */
    private final ExecutorService executor = Executors.newCachedThreadPool(
            new NamedInternalThreadFactory("forking-cluster-timer", true));

    public ForkingClusterInvoker(Directory<T> directory) {
        super(directory);
    }

    @Override
    @SuppressWarnings({"unchecked", "rawtypes"})
    public Result doInvoke(final Invocation invocation, List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        try {
            checkInvokers(invokers, invocation);
            // 已选择的invokers
            final List<Invoker<T>> selected;
            // 获取并行参数
            final int forks = getUrl().getParameter(FORKS_KEY, DEFAULT_FORKS);
            // 获取超时参数
            final int timeout = getUrl().getParameter(TIMEOUT_KEY, DEFAULT_TIMEOUT);
            if (forks <= 0 || forks >= invokers.size()) {
            	// 如果没有设置并行数量 或者 并行数量>invoker数量，则最多并行invokers数量
                selected = invokers;
            } else {
                selected = new ArrayList<>(forks);
                // 如果已选择的invoker个数 < 并行数量，则可以继续选择invoker
				// 目的是当invokers > forks时，不选超
                while (selected.size() < forks) {
                	// 先根据 复杂均衡选择一个invoker，然后判断是否在selected列表中，如果不在，则加入selected列表
                    Invoker<T> invoker = select(loadbalance, invocation, invokers, selected);
                    if (!selected.contains(invoker)) {
                        //Avoid add the same invoker several times.
                        selected.add(invoker);
                    }
                }
            }
            // 更新上下文中的 已选择的invoker列表
            RpcContext.getContext().setInvokers((List) selected);
            final AtomicInteger count = new AtomicInteger();
            // 链表阻塞队列
            final BlockingQueue<Object> ref = new LinkedBlockingQueue<>();
            // 循环这个已选择过的列表selected
            for (final Invoker<T> invoker : selected) {
            	// 使用线程池执行
                executor.execute(() -> {
                    try {
                        Result result = invoker.invoke(invocation);
                        // 将 调用结果 添加到队列的最后一个元素
                        ref.offer(result);
                    } catch (Throwable e) {
                    	// 如果调用异常，则count自增1
                        int value = count.incrementAndGet();
                        // 如果value >= 已选择的invoker列表大小，将(最后一个)异常 添加搭配阻塞队列的最后一个元素
                        if (value >= selected.size()) {
                            ref.offer(e);
                        }
                    }
                });
            }
            try {
            	// 从队列中获取第一个元素返回结果
            	// 如果都失败了，则阻塞队列中只会有一个元素
                Object ret = ref.poll(timeout, TimeUnit.MILLISECONDS);
                if (ret instanceof Throwable) { // 如果是异常则封装成RpcException然后抛出
                    Throwable e = (Throwable) ret;
                    throw new RpcException(e instanceof RpcException ? ((RpcException) e).getCode() : 0, "Failed to forking invoke provider " + selected + ", but no luck to perform the invocation. Last error is: " + e.getMessage(), e.getCause() != null ? e.getCause() : e);
                }
                // 不是异常返回结果
                return (Result) ret;
            } catch (InterruptedException e) {
                throw new RpcException("Failed to forking invoke provider " + selected + ", but no luck to perform the invocation. Last error is: " + e.getMessage(), e);
            }
        } finally {
            // clear attachments which is binding to current thread.
            RpcContext.getContext().clearAttachments();
        }
    }
}

count用来记录远程调用过程中出现异常的次数
如果异常次数大于等于 forks参数值，则说明有forks个并发调用全部失败了
这时候将把异常放到并发安全的队列ref中

调用队列ref的poll方法，poll方法带有超时时间，并且当队列ref中含有元素或者超时时间到了的时候返回
并发启动了forks个请求，只要有一个请求返回了，ref中就有元素了，这时poll方法就直接返回了远程调用的结果
如果forks个调用都失败了，由于远程调用过程的超时时间和 poll方法的超时时间相同，并且远程调用是先发起的，那么这时poll方法会返回调用的异常信息

这里需要注意的是，即使poll返回了一个RPC调用的结果，其他并行的调用还是要继续进行的

Broadcast Cluster-广播(串行)调用

public class BroadcastClusterInvoker<T> extends AbstractClusterInvoker<T> {

    private static final Logger logger = LoggerFactory.getLogger(BroadcastClusterInvoker.class);
    private static final String BROADCAST_FAIL_PERCENT_KEY = "broadcast.fail.percent";
    private static final int MAX_BROADCAST_FAIL_PERCENT = 100;
    private static final int MIN_BROADCAST_FAIL_PERCENT = 0;

    public BroadcastClusterInvoker(Directory<T> directory) {
        super(directory);
    }

    @Override
    @SuppressWarnings({"unchecked", "rawtypes"})
    public Result doInvoke(final Invocation invocation, List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        checkInvokers(invokers, invocation);
        RpcContext.getContext().setInvokers((List) invokers);
        RpcException exception = null;
        Result result = null;
        URL url = getUrl();
        // The value range of broadcast.fail.threshold must be 0～100.
        // 100 means that an exception will be thrown last, and 0 means that as long as an exception occurs, it will be thrown.
        // see https://github.com/apache/dubbo/pull/7174
        // 广播失败百分比
        int broadcastFailPercent = url.getParameter(BROADCAST_FAIL_PERCENT_KEY, MAX_BROADCAST_FAIL_PERCENT);

        if (broadcastFailPercent < MIN_BROADCAST_FAIL_PERCENT || broadcastFailPercent > MAX_BROADCAST_FAIL_PERCENT) {
            logger.info(String.format("The value corresponding to the broadcast.fail.percent parameter must be between 0 and 100. " +
                    "The current setting is %s, which is reset to 100.", broadcastFailPercent));
            broadcastFailPercent = MAX_BROADCAST_FAIL_PERCENT;
        }

		// 阈值 = invokers*配置百分比/最大百分比
        int failThresholdIndex = invokers.size() * broadcastFailPercent / MAX_BROADCAST_FAIL_PERCENT;
        int failIndex = 0;
        for (Invoker<T> invoker : invokers) {
            try {
                result = invoker.invoke(invocation);
                if (null != result && result.hasException()) {
                    Throwable resultException = result.getException();
                    if (null != resultException) {
                        exception = getRpcException(result.getException());
                        logger.warn(exception.getMessage(), exception);
                        if (failIndex == failThresholdIndex) {
                        	// 如果达到阈值，就不再调用后面的invoker
                            break;
                        } else {
                            failIndex++;
                        }
                    }
                }
            } catch (Throwable e) {
                exception = getRpcException(e);
                logger.warn(exception.getMessage(), exception);
                if (failIndex == failThresholdIndex) {
                    break;
                } else {
                    failIndex++;
                }
            }
        }

        if (exception != null) {
            if (failIndex == failThresholdIndex) {
                logger.debug(
                        String.format("The number of BroadcastCluster call failures has reached the threshold %s", failThresholdIndex));
            } else {
                logger.debug(String.format("The number of BroadcastCluster call failures has not reached the threshold %s, fail size is %s",
                        failThresholdIndex, failIndex));
            }
            throw exception;
        }

        return result;
    }

    private RpcException getRpcException(Throwable throwable) {
        RpcException rpcException = null;
        if (throwable instanceof RpcException) {
            rpcException = (RpcException) throwable;
        } else {
            rpcException = new RpcException(throwable.getMessage(), throwable);
        }
        return rpcException;
    }
}

现在广播调用中，可以通过 broadcast.fail.percent 配置节点调用失败的比例
当达到这个比例后，BroadcastClusterInvoker 将不再调用其他节点，直接抛出异常
broadcast.fail.percent 取值在 0～100 范围内
默认情况下当全部调用失败后，才会抛出异常
broadcast.fail.percent 只是控制当失败后是否继续调用其他节点，并不改变结果(任意一台报错则报错
broadcast.fail.percent 参数在 dubbo2.7.10 及以上版本生效

ex：broadcast.fail.percent=20 代表了当 20% 的节点调用失败就抛出异常，不再调用其他节点

@reference(cluster = "broadcast", parameters = {"broadcast.fail.percent", "20"})

基于扩展接口自定义集群容错策略

首先需要实现Cluster接口，在join方法中要new自定义的ClusterInvoker
需要继承 AbstractClusterInvoker类创建自己的ClusterInvoker类
在org.apache.dubbo.rpc.cluster.Cluster目录下创建文件，并在文件里添加myCluster=xx.xx.xx.MyCluster
在dubbo:reference配置中使用自己的集群容错模式
