[系统运维]Linux环境下L2TP+IPsec VPN的部署和配置

L2TP+IPsec VPN

问题：

• 搭建一个L2TP+IPSec V_P_N环境，并测试该V_P_N是否能够正常通讯，要求如下
• 使用L2TP协议创建一个支持身份验证与加密的隧道连接
• 使用IPSec对数据进行加密
• 为客户端分配192.168.3.0/24的地址池
• 客户端连接的用户名为：tom，密码为123456
• 预共享密钥为：randoass

方案：

实验环境需要的主机及对应的ip设置如表所示

实验拓扑图

步骤：

步骤一：部署IPSec服务

1）安装软件包

yum -y install libreswan
#这个软件用来加密

2）新建IPSec密钥验证配置文件

cat /etc/ipsec.conf
...
include /etc/ipsec.d/*.conf  #在这个文件的最后一行，出现一个调用文件，和httpd类似
#他的配置文件也可写在/etc/ipsec.d/这个路径下，文件名不限，后缀为.conf即可
复制的时候，请把注释去掉，否则就会报错
vim /etc/ipsec.d/myipsec.conf
conn IDC-PSK-NAT
	rightsubnet=vhost:%priv  #运行建立的vpn虚拟网络
	also=IDC-PSK-noNAT
conn IDC-PSK-noNAT
	authby=secret        #加密认证
		ike=3des-sha1;modp1024
		phase2alg=aes256-sha1;modp2048
	pfs=no
	auto=add
	keyingtries=3
	rekey=no
	ikelifetime=8h
	keylife=3h
	type=transport
	left=201.1.2.10    #vpn服务器本机的外网IP地址
    leftprotoport=17/1701
    right=%any    #运行任何客户端连接
    rightprotoport=17/%ang

3）创建IPSec预定义共享密钥

cat /etc/ipsec.secrets      #查看子配置文件在哪
include /etc/ipsec.d/*.secrets   #他的配置文件也可写在/etc/ipsec.d/这个路径下，文件名不限，后缀为.secrets即可

vim /etc/ipsec.d/mypass.secrets
201.1.2.10 %any:  PSK  "randpass"
#randpass预与共享密钥  201.1.2.10为vpn服务器的IP

4）启动IPSec服务

systemctl start ipsec.service
ss -nultp |grep 500
这个软件默认端口500和4500

步骤二：部署XL2TP服务

1）安装软件包

wget https://download-ib01.fedoraproject.org/pub/epel/8/Everything/x86_64/Packages/x/xl2tpd-1.3.15-1.el8.x86_64.rpm
yum -y localinstall  xl2tpd-1.3.15-1.el8.x86_64.rpm

2)修改xl2tp配置文件（修改3个配置文件的内容）

vim /etc/xl2tpd/xl2tpd.conf    #主配置文件
只修改这两行，其余不动，这两行在倒数第六行左右
...
ip range = 192.168.3.128-192.168.3.254   #分配给客户端的IP
local ip = 201.1.2.10     #VPN服务器的IP
...

vim /etc/ppp/options.xl2tpd      #认证配置
#打开认证的参数
require-mschap-v2   #打开注释，或者重新书写，重点，一定要顶格写，否则就会报错
#第十一行和第十七行的crtscts 和lock 这两个默认注释，如果是打开的请注释
#如果未注释，不会报错，但会连接不上我们的VPN

vim /etc/ppp/chap-secrets  #修改认证用户
 tom  *  123456  *
 #用户名   服务器标识  密码   客户端

3）启动服务

systemctl start xl2tpd
netstat -nultp | grep xl2tpd

4)设置路由转发，防火墙

echo "1" > /proc/sys/net/ipv4/ip_forward  #开启路由转发
firewall-cmd --set-default-zone=trusted

5）NAT规则设置（非必须操作）

iptables -t nat -A POSTROUTING  -s 192.168.3.0/24 -j SNAT --to-source 201.1.2.5

步骤三：客户端测试

1）输入V_P_N服务器账户与密码，连接v_p_n并测试网络连通性

在网络设置中点击v_p_n，然后进行添加，然后输入相应的信息

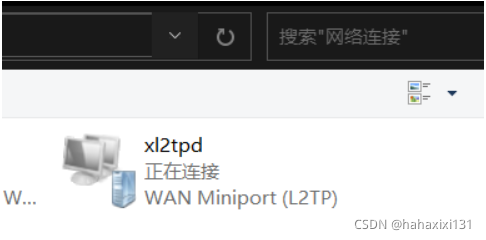

在网卡选项中，出现了一张新的网卡，或者在连接中出现了xl2tpd的连接，则表明添加成功
