[系统运维]-ipvsadm -arptables -keepalived -haproxy

ipvsadm

1、准备

三台虚拟机、需要ipvsadm、keepalived、arptables安装包 linux7.6自带、别的不清楚。

现有问题：用1做调度器 服务端是server2、server3。
怎样让真实主机 去访问一个虚拟ip能分配到server2、server3

方法： linux的内核管理，加上策略 在server2、server3上，让虚拟ip不能输出、不能让别的主机缓存。 #自己去看，查资料，我也得学习、得会把大概意思讲解出来（面试用)
arptables程序包策略管理 本次运用。

本次用到相关知识：七层模型、ARP协议、VIP协议、keepalived双组访问

-ipvsadm 与 -arptables

在server1上 安装ipvsadm 并添加虚拟ip

[root@server1 ~]# ip addr add 172.25.111.100/24 dev eth0
[root@server1 ~]# ipvsadm -A -t 172.25.111.100:80 -s rr
[root@server1 ~]# ipvsadm -a -t 172.25.111.100:80 -r 172.25.111.2:80 -g
[root@server1 ~]# ipvsadm -a -t 172.25.111.100:80 -r 172.25.111.3:80 -g

在server2、server3和server1 上下载httpd并开启、同样加上相同的虚拟ip 过程略！！！

问题出现了：在同一个…（一个专业术语，大概意思是在一个网域中) ，同一个虚拟ip你怎样确保你访问的是调度器server1？??） 概率都是一样的，第一次到server3上去它就不回来了（牵扯七层或四层模型），要你的server1调度器有什么用，还占用成本。

解决办法：使用arptables（涉及ARP协议） arptables是ARP工具之一

arptables简介

arptables是用户空间工具,用来管理 linux内核中的ARP规则表.这些规则用来
检查ARP帧.arptables类似于iptables,但没有那么复杂.iptables工作于ip层,
用于对ip包进行管理.arptables工作与arp协议层,用于对arp数据帧进行管理.
arptables可以像iptables那样对arp数据帧进行各种规则设置,可以ACCEPT,
DROP等.

server2和server3上安装arptables

server2和server3
			 yum install arptables -y
[root@server2 ~]# arptables -A OUTPUT -s 172.25.111.100 -j mangle --mangle-ip-s 172.25.111.2
[root@server2 ~]# arptables -A INPUT -d 172.25.111.100 -j DROP
[root@server3 ~]# arptables -A OUTPUT -s 172.25.111.100 -j mangle --mangle-ip-s 172.25.111.3
[root@server3 ~]# arptables -A INPUT -d 172.25.111.100 -j DROP
[root@server3 ~]# systemctl start arptables.service
[root@server2 ~]# systemctl start arptables.service
[root@server2 ~]# arptables-save > /etc/sysconfig/arptables
[root@server2 ~]# cat /etc/sysconfig/arptables
*filter
:INPUT ACCEPT
:OUTPUT ACCEPT
:FORWARD ACCEPT
-A INPUT -j DROP -d 172.25.111.100
-A OUTPUT -j mangle -s 172.25.111.100 --mangle-ip-s 172.25.111.2
		server3同上
[root@server1 ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@server1 ~]# cat /etc/sysconfig/ipvsadm
-A -t 172.25.111.100:80 -s rr
-a -t 172.25.111.100:80 -r 172.25.111.2:80 -g -w 1
-a -t 172.25.111.100:80 -r 172.25.111.3:80 -g -w 1
[root@server1 ~]# lsmod |grep ip_vs
ip_vs_rr               12600  1
ip_vs                 145497  3 ip_vs_rr
nf_conntrack          133095  1 ip_vs
libcrc32c              12644  3 xfs,ip_vs,nf_conntrack

修改httpd发布页   server1、3   同理
[root@server2 ~]# cat /var/www/html/index.html
server2

在这里插入图片描述

-keepalived

[root@server1 ~]# yum install keepalived -y
[root@server1 ~]# cd /etc/keepalived/
[root@server1 keepalived]# ls
a.out  keepalived.conf

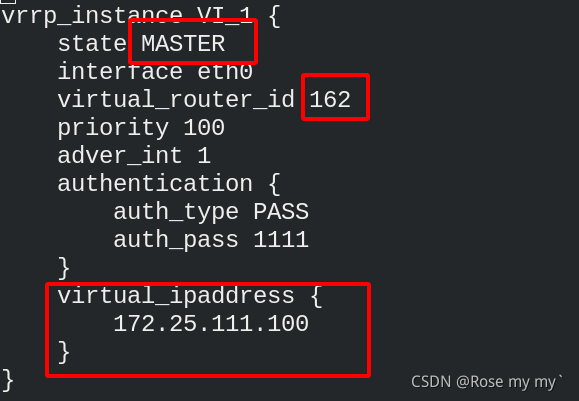

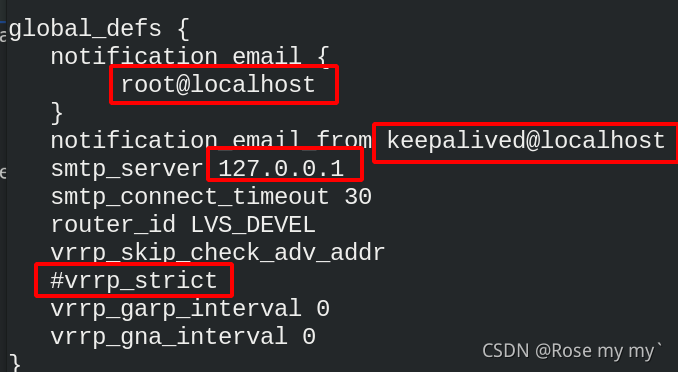

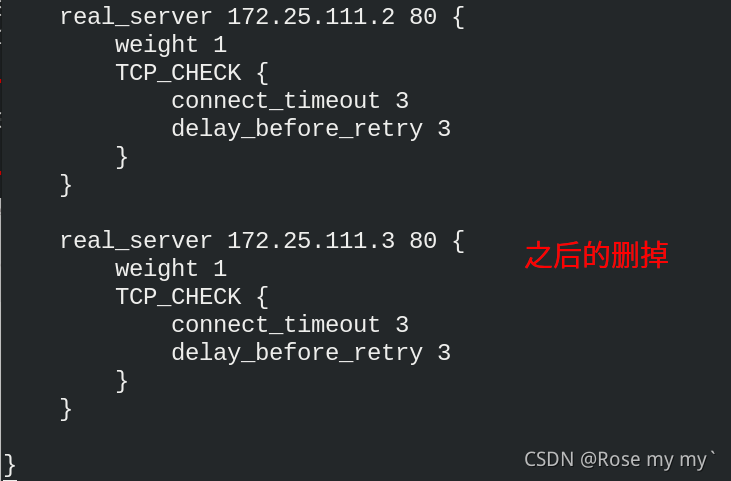

[root@server1 keepalived]# vim keepalived.conf

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

[root@server1 keepalived]# ip addr del 172.25.111.100/24 dev eth0
[root@server1 keepalived]# ipvsadm -C
[root@server1 keepalived]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
[root@server1 keepalived]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 52:54:00:2d:76:d8 brd ff:ff:ff:ff:ff:ff
    inet 172.25.111.1/24 brd 172.25.111.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fe2d:76d8/64 scope link
       valid_lft forever preferred_lft forever

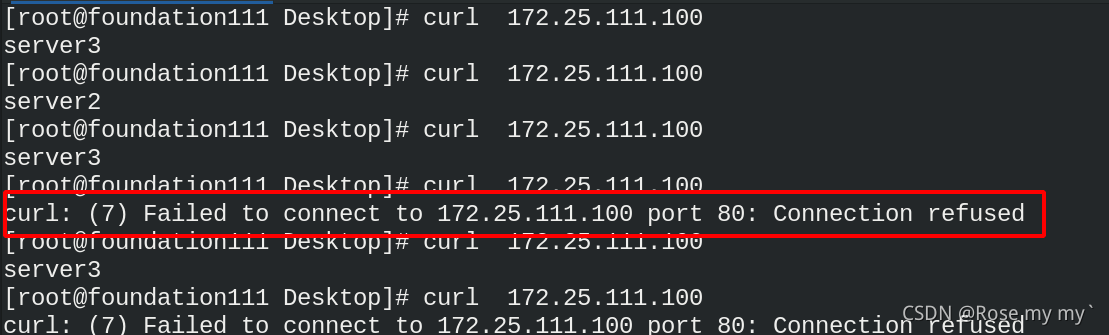

关闭其中一个 httpd

[root@foundation111 Desktop]# curl 172.25.111.100
server2
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
curl: (7) Failed to connect to 172.25.111.100 port 80: Connection refused
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
curl: (7) Failed to connect to 172.25.111.100 port 80: Connection refused
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
curl: (7) Failed to connect to 172.25.111.100 port 80: Connection refused
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
server3
[root@foundation111 Desktop]# curl 172.25.111.100
server3

结果比较顺畅的让server3 接管服务

现有问题如果 调度器server1 没了（在有另一台备用时，能否接管调度） server4

[root@server4 ~]# yum install -y keepalived
[root@server4 ~]# yum install -y ipvsadm
[root@server1 keepalived]# scp keepalived.conf  server4:/etc/keepalived/
[root@server4 keepalived]# vim keepalived.conf
###...					###进行一些修改，我flameshot用不了了，很烦！
vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 162
    priority 50
###...

[root@server4 keepalived]# systemctl start keepalived.service
[root@server4 keepalived]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 52:54:00:38:d0:05 brd ff:ff:ff:ff:ff:ff	     ##虚拟ip  看下面
    inet 172.25.111.4/24 brd 172.25.111.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet 172.25.111.100/32 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::5054:ff:fe38:d0:05/64 scope link
       valid_lft forever preferred_lft forever
[root@server4 keepalived]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.111.100:80 rr
  -> 172.25.111.2:80              Route   1      0          0
  -> 172.25.111.3:80              Route   1      0          0
You have new mail in /var/spool/mail/root

把server1 down掉看效果

[root@server1 keepalived]# systemctl stop keepalived.service
[root@foundation111 Desktop]# arp -an |grep 100
? (172.25.111.100) at 52:54:00:38:d0:05 [ether] on br0          ##虚拟ip   看上面  是server4的
接管很平滑  很快的

server1修好了（重启），他又将调度权给争夺回来

-haproxy：基本启用-调度器、调度算法、日志设置、网页管理账户设置、关键字（.****结尾的）、给你专用的接口、黑白名单及其重定向、读写分离。 #都要改配置文件 /etc/haproxy/haproxy.cfg

前提：关掉keepalived、ipvsadm 、在以上的基础上实验完成，server2、server3 的arptables得保留，httpd服务开启

a、基本启用-调度器

systemctl stop keepalived
yum install -y haproxy.x86_64
cd /etc/haproxy

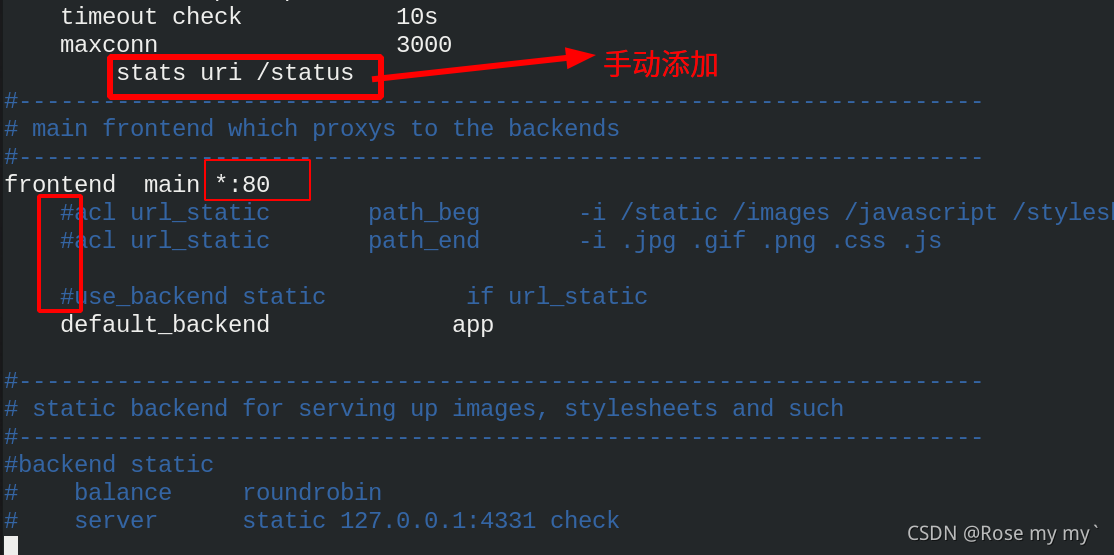

vim haproxy.cfg #修改配置文件
在这里插入图片描述
在这里插入图片描述systemctl start haproxy.service
systemctl status haproxy.service

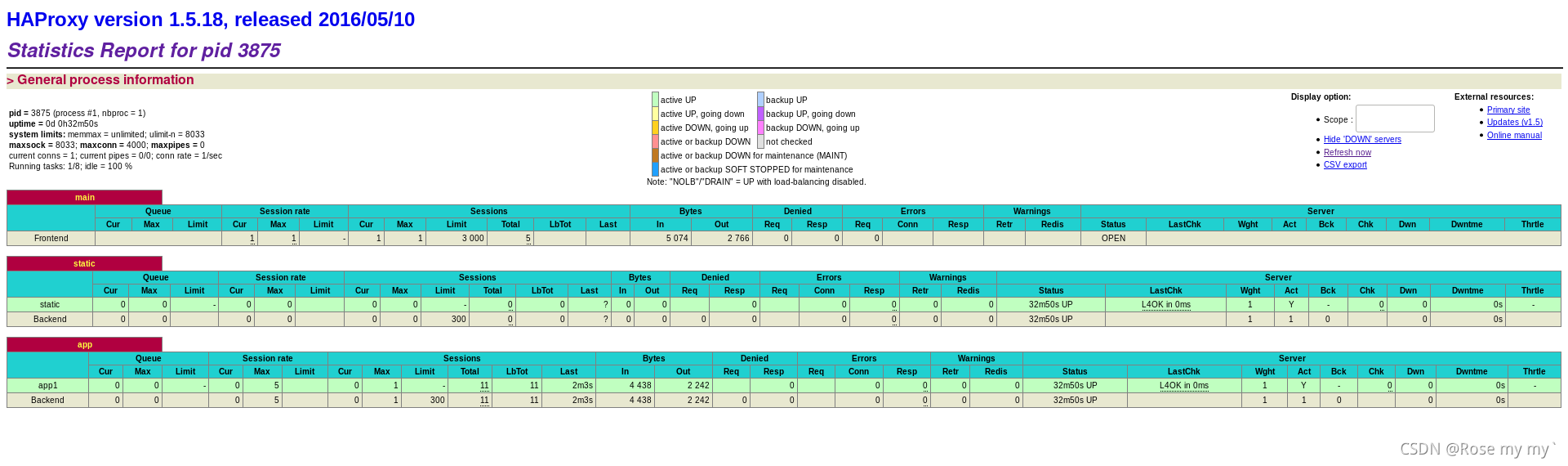

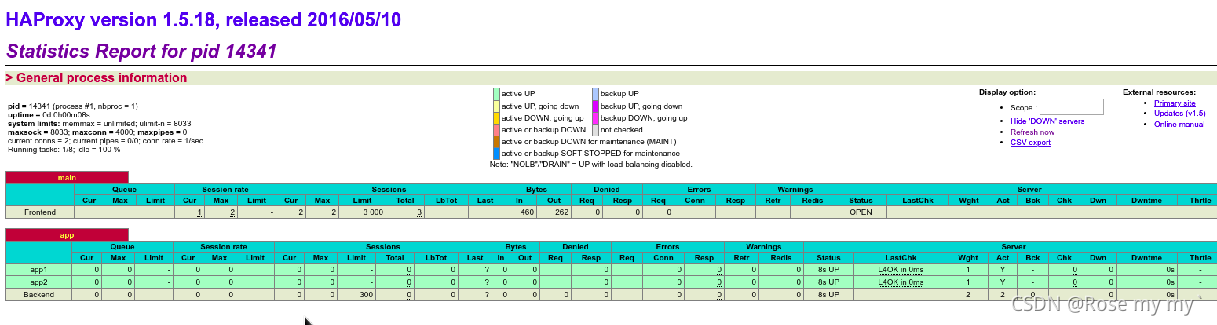

可以在浏览器上查看：http://172.25.111.1/status
在这里插入图片描述

b、调度算法

在这里插入图片描述重启服务
测试
一直是server2 类似于ip哈希算法

c、日志设置

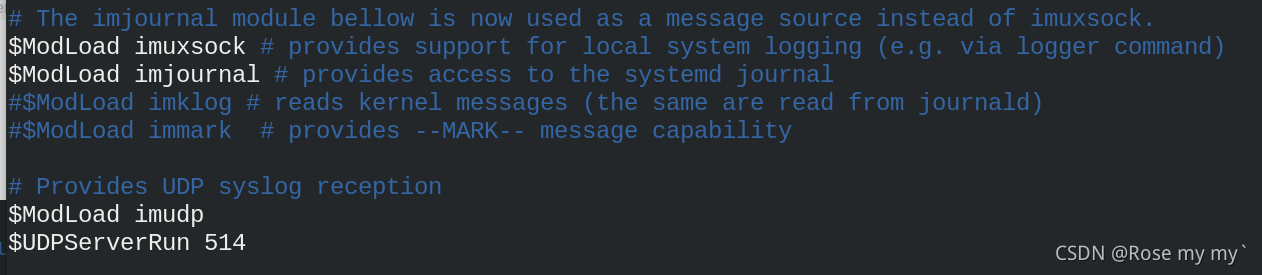

[root@server1 haproxy]# vim /etc/rsyslog.conf
###...
# Provides UDP syslog reception
$ModLoad imudp
$UDPServerRun 514

# Don't log private authentication messages!
*.info;mail.none;authpriv.none;cron.none;local2.none                /var/log/messages

# Save boot messages also to boot.log
local7.*                                                /var/log/boot.log

local2.*                /var/log/haproxy.log
###...
		##测试
[root@server1 haproxy]# systemctl restart rsyslog.service
[root@server1 haproxy]# cat /var/log/haproxy.log
Sep 25 17:07:50 localhost haproxy[4833]: Proxy main started.
Sep 25 17:07:50 localhost haproxy[4833]: Proxy app started.

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

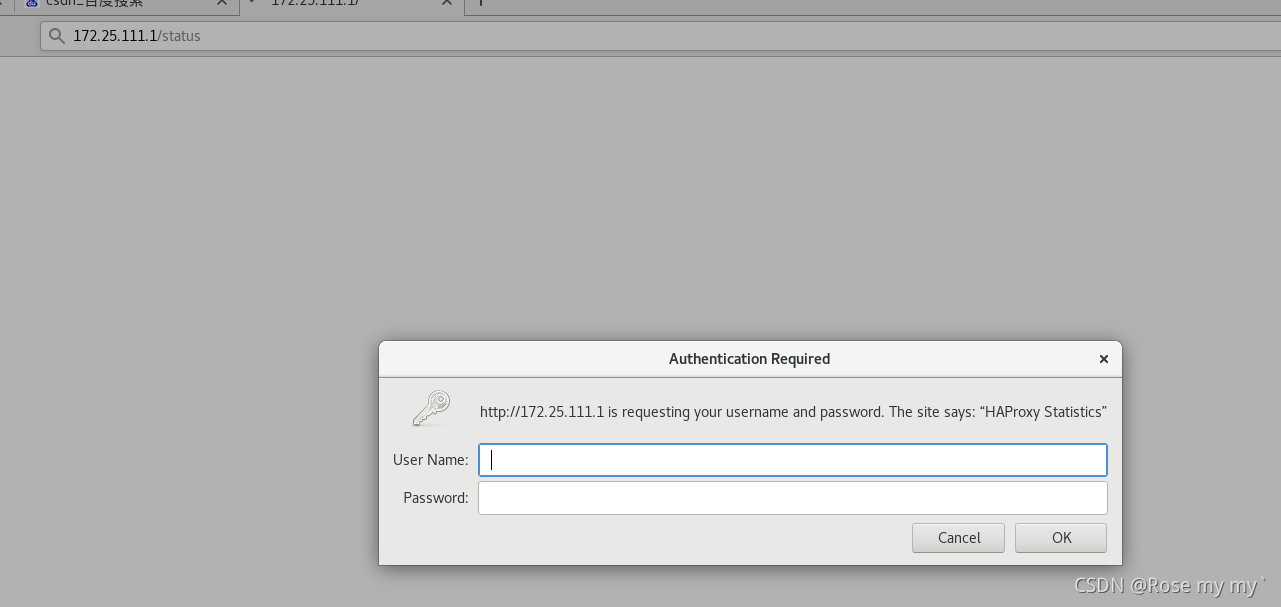

d、网页管理账户认证

在这里插入图片描述重启 测试
在这里插入图片描述

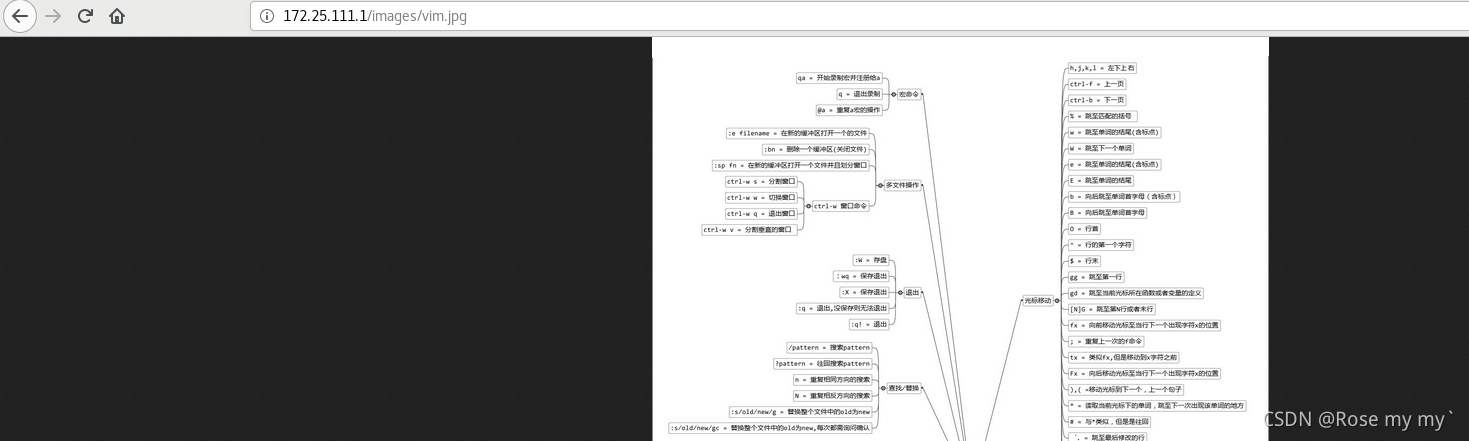

e、关键字（.****结尾的）给你专用的接口

在这里插入图片描述
在这里插入图片描述重启
在server3上

[root@server3 ~]# cd /var/www/html/
[root@server3 html]# mkdir images
[root@server3 html]# cd images/
[root@server3 images]# ls				#没有就去下载一个

在这里插入图片描述
在这里插入图片描述

f、黑白名单及其重定向

在这里插入图片描述重启 测试

在这里插入图片描述

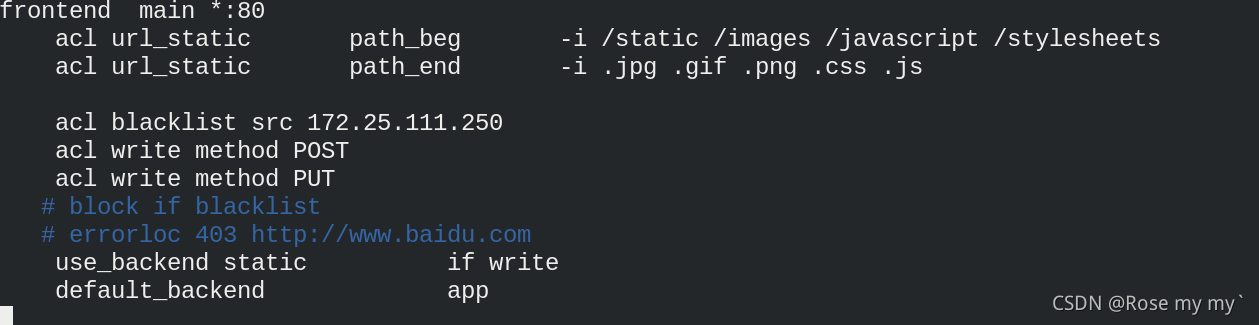

g、读写分离

在这里插入图片描述

在server2和server3上都要下载php 网页上的写是上传过程，是动态的。需要用到php

[root@server3 html]# cd /var/www/html/
[root@server3 html]# ls
images  index.html  index.php  upload  upload_file.php	##在/pub/docs/haproxy   直接mirror upload   在把里面的东西mv到上一级		###懂得都懂，没有的去下载一个php上传文件.php的
[root@server3 html]# chmod 777 upload
[root@server3 html]# vim upload_file.php
###。。。
<?php
if ((($_FILES["file"]["type"] == "image/gif")
|| ($_FILES["file"]["type"] == "image/jpeg")
|| ($_FILES["file"]["type"] == "image/pjpeg"))
&& ($_FILES["file"]["size"] < 2000000))				###多加2个0
###。。。

server2同上 然后都要重新启动httpd服务

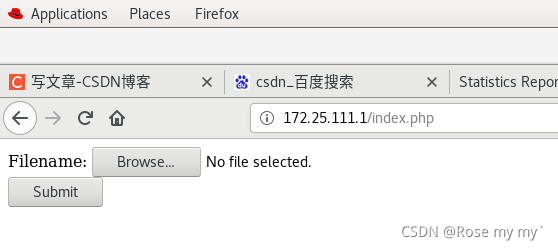

在浏览器上访问http://172.25.111.1/index.php
在这里插入图片描述

在这里插入图片描述测试结果
server3上有 server2上没有
