[系统运维]Cisco路由器配置dhcp服务器

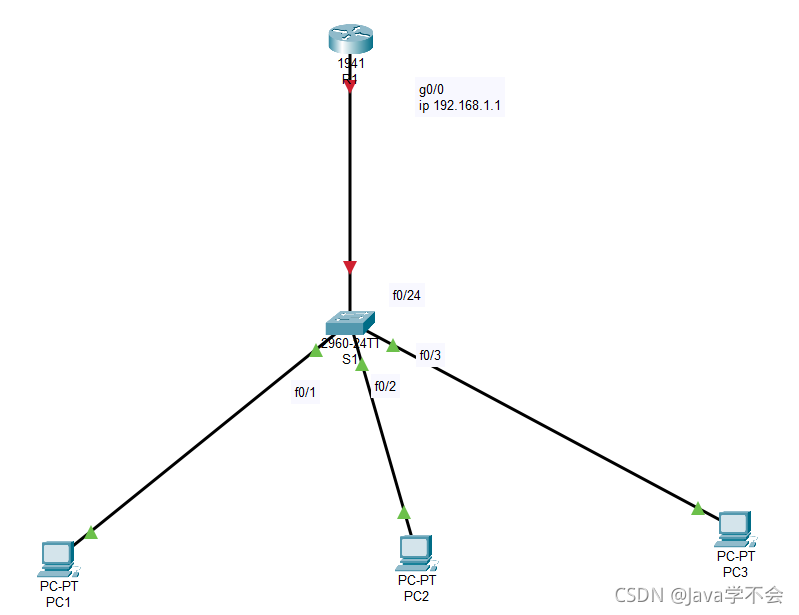

1、拓扑图

2、任务描述

• R1配置dhcp服务
  1. 创建dhcp地址池java
  2. 网关：192.168.1.1
  3. dns：192.168.1.123
  4. 排除地址 192.168.1.1，192.168.1.123，192.168.1.3-192.168.1.20
• Sw1作为集线器使用不配置任何功能
• PC端使用DHCP自动获取IP地址

3、R1配置

1. 进入特权模式：Router>en
2. 进入全局模式：Router#conf t
3. 更改设备名称：Router(config)#hostname R1
4. 进入接口：R1(config)#int g0/0
5. 配置ip：R1(config-if)#ip add 192.168.1.1 255.255.255.0
6. 开启端口：R1(config-if)#no shutdown
7. 进入全局模式：R1(config-if)#exit
8. 创建dhcp地址池：R1(config)#ip dhcp pool java
9. 设置地址网段：R1(dhcp-config)#network 192.168.1.0 255.255.255.0
10. 设置网关地址： R1(dhcp-config)#default-router 192.168.1.1
11. 设置dns地址：R1(dhcp-config)#dns-server 192.168.1.123
12. 进入全局模式：R1(dhcp-config)#exit
13. 排除地址192.168.1.1：R1(config)#ip dhcp excluded-address 192.168.1.1
14. 排除地址192.168.1.123：R1(config)#ip dhcp excluded-address 192.168.1.123
15. 排除地址192.168.1.3-192.168.1.20：R1(config)#ip dhcp excluded-address 192.168.1.3 192.168.1.20
16. 进入特权模式：R1(config)#exit
17. 保存配置：R1#wr

4、测试

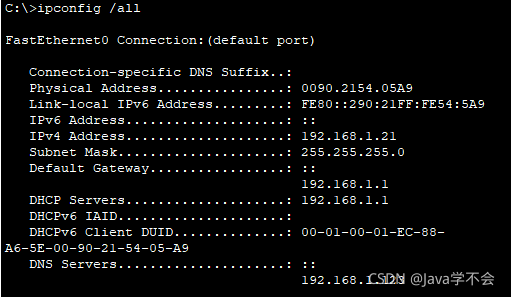

• PC1地址获取：

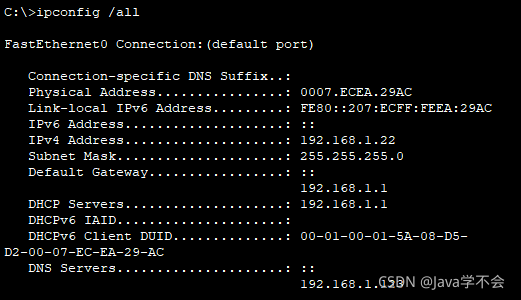

• PC2地址获取：

• PC3地址获取：
