[系统运维]分布式追踪基本入门

1.背景

2.分布式追踪系统(Tracing)定位及其标准

5.可观察性(Observability)?终极方案：OpenTelemetry？

1.背景

随着应用容器化和微服务的兴起，借由?Docker?和?Kubernetes?等工具，服务的快速开发和部署成为可能，构建微服务应用变得越来越简单。但是随着大型单体应用拆分为微服务，服务之间的依赖和调用变得极为复杂，这些服务可能是不同团队开发的，可能基于不同的语言，微服务之间可能是利用?RPC、RESTful API，也可能是通过消息队列实现调用或通讯。

如何理清服务依赖调用关系、如何在这样的环境下快速?debug、追踪服务处理耗时、查找服务性能瓶颈、合理对服务的容量评估都变成一个棘手的事情。

【无分布式追踪系统】 VS 【有分布式追踪系统】对比示意图如下：

为了应对这些问题，可观察性(Observability)?这个概念被引入软件领域。传统的监控和报警主要关注系统的异常情况和失败因素，可观察性更关注的是从系统自身出发，去展现系统的运行状况，更像是一种对系统的自我审视。一个可观察的系统中更关注应用本身的状态，而不是所处的机器或者网络这样的间接证据。我们希望直接得到应用当前的吞吐和延迟信息，为了达到这个目的，我们就需要合理主动暴露更多应用运行信息。在当前的应用开发环境下，面对复杂系统我们的关注将逐渐由点到点线面体的结合，这能让我们更好的理解系统，不仅知道What，更能回答Why。

可观察性目前主要包含以下三大支柱：日志(Logging)、度量(Metrics)、分布式追踪(Tracing)

日志(Logging)：Logging 主要记录一些离散的事件，应用往往通过将定义好格式的日志信息输出到文件，然后用日志收集程序收集起来用于分析和聚合。目前已经有 ELK 这样的成熟方案, 相比之下日志记录的信息最为全面和丰富，占用的存储资源正常情况下也最多，虽然可以用时间将所有日志点事件串联起来，但是却很难展示完整的调用关系路径； ??
度量(Metrics)：Metric?往往是一些聚合的信息，相比?Logging?丧失了一些具体信息，但是占用的空间要比完整日志小的多，可以用于监控和报警，在这方面 Prometheus 已经基本上成为了事实上的标准；
分布式追踪(Tracing)：Tracing?介于?Logging?和?Metric?之间，以请求的维度，串联服务间的调用关系并记录调用耗时，即保留了必要的信息，又将分散的日志事件通过 Span 串联，帮助我们更好的理解系统的行为、辅助调试和排查性能问题，也是本文接下来介绍的重点。

事实上，目前Logging，Metrics?和?Tracing?既各自有其专注的部分，也有相互重叠的部分，现在很多流行的?APM?(应用性能管理)系统，如?Datadog?就融合了?Tracing?和Metric?信息。这里不展开说明，感兴趣的话可以上网查下。

下面是?CNCF（云原生计算基金会）总结的当前流行的实现可观察性系统的常见软件或服务，Monitoring?栏中以?Prometheus?为代表，本身可以实现?Metric?的收集监控，不过结合图中其他工具可以实现更加强大和完善的监控方案。

2.分布式追踪系统(Tracing)定位及其标准

Tracing的功能定位：

故障定位——可以看到请求的完整路径，相比离散的日志，更方便定位问题（由于真实线上环境会设置采样率，可以利用debug开关实现对特定请求的全采样）；
依赖梳理——基于调用关系生成服务依赖图；
性能分析和优化——可以方便的记录统计系统链路上不同处理单元的耗时占用和占比；
容量规划与评估；
配合Logging和Metric强化监控和报警。

最早由于Google的论文《Dapper, a Large-Scale Distributed Systems Tracing Infrastructure》，让Tracing流行起来。而Twitter基于这篇论文开发了Zipkin并开源了这个项目。再之后业界百花齐放，诞生了一大批开源和商业Tracing系统。

OpenTracing 标准：

由于近年来各种链路监控产品层出不穷，当前市面上主流的工具既有像Datadog这样的一揽子商业监控方案，也有AWS X-Ray和Google Stackdriver Trace这样的云厂商产品，还有像Zipkin、Jaeger这样的开源产品。

尽管分布式追踪系统发展很快，种类繁多，但核心步骤一般有三个： 代码埋点，数据存储、查询展示。但在数据采集过程中，由于需要侵入用户代码，并且不同系统的 API 并不兼容，这就导致了如果您希望切换追踪系统，往往会带来较大改动，出现了痛点，就会有人解决，为了解决不同的分布式追踪系统 API 不兼容的问题，诞生了 OpenTracing 规范，Opentracing也正是为了解决这样的痛点。

OpenTracing 进入 CNCF，正在为全球的分布式追踪，提供统一的概念和数据标准。
OpenTracing 通过提供平台无关、厂商无关的 API，使得开发人员能够方便的添加（或更换）追踪系统的实现。

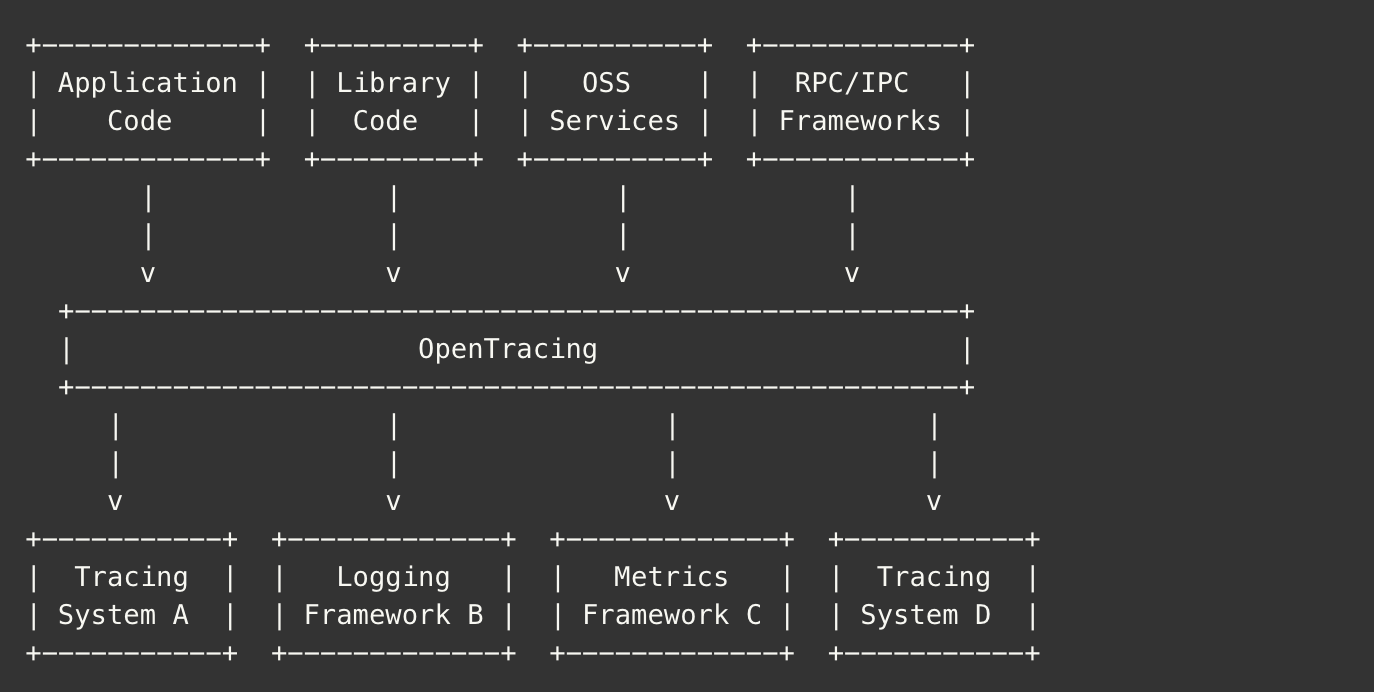

?也就是说，遵从Opentracing的规范，就相当于在应用程序/类库和追踪或日志分析程序之间定义了一个轻量级的标准化层，解耦了代码和Tracing API。

在OpenTracing中，主要定义以下基本概念：

Trace(调用链)： OpenTracing中的Trace（调用链）通过归属于此调用链的Span来隐性的定义。一条Trace（调用链）可以被认为是一个由多个Span组成的有向无环图（DAG图）， Span与Span的关系被命名为References；
Span(跨度)：可以被翻译为跨度，可以被理解为一次方法调用，一个程序块的调用，或者一次RPC/数据库访问，只要是一个具有完整时间周期的程序访问，都可以被认为是一个span。

单个Trace中，Span间的因果关系：


    [Span A]  ←←←(the root span)
           |
    +------+------+
    |             |
[Span B]      [Span C] ←←←(Span C 是 Span A 的孩子节点, ChildOf)
    |             |
[Span D]      +---+-------+
              |           |
          [Span E]    [Span F] >>> [Span G] >>> [Span H]
                                      ↑
                                      ↑
                                      ↑
                        (Span G 在 Span F 后被调用, FollowsFrom)

每个Span包含的操作名称、开始和结束时间、附加额外信息的Span Tag、可用于记录Span内特殊事件Span Log、用于传递Span上下文的SpanContext和定义Span之间关系References。

3.目前主流开源方案及对比

目前比较主流的Tracing开源方案有Jaeger、Zipkin、Apache SkyWalking、CAT、Pinpoint、Elastic APM等，这些项目源代码现在都托管在Github上。

Ps：表格整理时间为2019年6月，来自：狐友技术团队

在现有系统引入时需要考虑以下因素：

低性能损耗
应用级的透明，尽量减少业务的侵入，目标是尽量少改或者不用修改代码
扩展性

技术方案选型时可参考：

如果是偏向于Java栈的应用，对跨语言和定制化需求低，可以优先考虑侵入性低的 Apache SkyWalking，该项目是国人主导，有较多的公司在使用；
考虑多语言支持、定制化和高扩展，优先选用 Jaeger（Jaeger 与Zipkin 比较类似，且兼容Zipkin原始协议，相比之下Jaeger 有一定的后发优势)，Jaeger 和Zipkin相对于其它方案，更专注与Tracing本身，监控功能比较弱；
偏向于纯Web应用，无需定制化且已经有搭建好的ELK日志系统可以考虑低成本的接入 Elastic APM；
CAT 基于日志全量采集指标数据，对于大规模的采集有一定优势，且集成了完善的监控报警机制，国内使用的公司多，但其不支持 OpenTracing；
Pinpoint最主要的特点是侵入性低，拥有完整的APM和调用链跟踪功能，但是当前仅支持Java和PHP，也不支持 OpenTracing标准。

4.Jaeger简单介绍与使用示例

（1）Jaeger简单介绍

Jaeger 是Uber开发的一套分布式追踪系统，实现了opentracing的规范，对Tracer与Span等接口写了自己的实现，是CNCF的开源项目，先来看看Jaeger的架构图。

各模块作用描述如下：

Jaeger Client?- 为不同语言实现了符合 OpenTracing 标准的 SDK。应用程序通过 API 写入数据，client library 把 trace 信息按照应用程序指定的采样策略传递给 jaeger-agent。

Agent?- 它是一个监听在 UDP 端口上接收 span 数据的网络守护进程，它会将数据批量发送给 collector。它被设计成一个基础组件，部署到所有的宿主机上。Agent 将 client library 和 collector 解耦，为 client library 屏蔽了路由和发现 collector 的细节。

Collector?- 接收 jaeger-agent 发送来的数据，然后将数据写入后端存储。Collector 被设计成无状态的组件，因此您可以同时运行任意数量的 jaeger-collector。

Data Store?- 后端存储被设计成一个可插拔的组件，支持将数据写入elasticsearch、cassandra。

Query?- 接收查询请求，然后从后端存储系统中检索 trace 并通过 UI 进行展示。Query 是无状态的，您可以启动多个实例，把它们部署在 nginx 这样的负载均衡器后面。

当处理的数据量很大的时候，jaeger-collector就会面临着一些性能的瓶颈，无法及时存储 jaeger-agent 发送来的数据，因此官方也支持使用kafka做为缓冲区，下面是架构图：

（2）Jaeger基本使用

为了方便大家快速使用，Jaeger直接提供一个All in one的docker镜像，通过All in one的image，我们可以通过以下命令直接启动一套完整的Jaeger tracing系统，例如本地docker机器执行如下命令：

$ docker run -d -e COLLECTOR_ZIPKIN_HTTP_PORT=9411 -p 5775:5775/udp -p 6831:6831/udp -p 6832:6832/udp -p 5778:5778  -p 16686:16686 -p 14268:14268  -p 14269:14269   -p 9411:9411 jaegertracing/all-in-one:latest

一旦启动成功后，就可以去?http://localhost:16686?看到Jaeger?UI了，如下所示。

Ps：在All in one模式下，Data Store使用的是内存，因此若重启dockre容器后就看不到之前的数据了。所以，该模式仅可用于前期demo或者验证，不可在生产环境中这样部署。生产环境可以使用独立部署，用Elasticsearch、Cassandra作为存储，详细的部署方式可上网查询。

端口说明：

通过上述All in one启动方式，我们直接发现了Jaeger启动时占据了很多端口，当然，并不是所有的端口都是必需的，这儿简单列出这些端口的说明如下：

端口     协议    所属模块       功能
5775    UDP     agent        通过兼容性Thrift协议，接收Zipkin thrift类型数据
6831    UDP     agent        通过兼容性Thrift协议，接收Jaeger thrift类型数据
6832    UDP     agent        通过二进制Thrift协议，接收Jaeger thrift类型数据
5778    HTTP    agent        配置控制服务接口
16686   HTTP    query        客户端前端界面展示端口
14268   HTTP    collector    接收客户端Zipkin thrift类型数据
14267   HTTP    collector    接收客户端Jaeger thrift类型数据
9411    HTTP    collector    Zipkin兼容endpoint

当我们正是使用jager后，可以通过两种方式来进行查看数据：

根据TraceId搜索：通过Web UI上方搜索框，可以直接键入TraceId进行某次trace的搜索。

根据服务节点查看：通过Web UI 上方Search Tab，可以详细地进行高级搜索功能，支持服务名，操作，Tag信息（Jaeger中的tag功能，可以在context中加入tag，进行更过的标识）等。当我们确定搜索条件后，就可以查出符合条件的trace信息了。

下面给一个完整基于opentracing+jaeger+Flask实现的的分布式追踪demo示例，完整的示例代码免费下载地址：https://download.csdn.net/download/sinat_33718563/33257326（额，CSDN文章好像不能直接上传附件，这个不需要积分哈），代码结构：

.
├── README.md
├── flask_service_a.py
├── flask_service_b.py
├── flask_service_c.py
├── requirements.txt
└── utils
    ├── __init__.py
    └── jaeger_utils.py

代码文件启动说明如下：

# opentracing
基于opentracing+jaeger+Flask的demo示例

前提条件：同机已部署jaeger整个All-in-one框架，实际在Docker下一行命令即可，注意这只是个测试环境
安装方式参考文档5.1处：https://cloud.tencent.com/developer/article/1160850

基本步骤说明：
（1）安装依赖，若有遗漏对应查看安装就行
pip3 install -r requirements.txt

（2）依次启动各个service_a、service_b、service_c测试服务
服务a占用本地端口5000
python3 flask_service_a.py
服务b占用本地端口5001
python3 flask_service_b.py
服务c占用本地端口5002
python3 flask_service_c.py

（3）以服务a作为入口，发送2个请求测试
成功的请求，终端执行命令：curl http://0.0.0.0:5000/success_a
预期返回：
{
  "code": 200,
  "data": {
    "code": 200,
    "data": {
      "code": 200,
      "data": {
        "name": "rongsong",
        "old": 28
      },
      "message": "success"
    },
    "message": "success"
  },
  "message": "success"
}


失败的请求，终端执行命令：curl http://0.0.0.0:5000/error_a
预期返回：
{
  "code": "400",
  "data": "HTTPConnectionPool(host='0.0.0.1', port=5000): Max retries exceeded with url: /basic_post_a (Caused by NewConnectionError('<urllib3.connection.HTTPConnection object at 0x7fb875ac6d68>: Failed to establish a new connection: [Errno 65] No route to host',))",
  "message": "fail"
}


（4）打开Jaeger页面，预期会有2个请求trace日志
Ps：服务名字默认用的opentracing-demo，可以在./utils/jaeger_utils.py中更改

Docker环境下，jaeger整个All-in-one框架正常运行：

打开：http://localhost:16686/search，上述发送2个请求测试后（第三步），正常情况会有2条trace信息，如下：

整体情况

点击成功请求success_a的trace日志，没有打印错误日志
点击成功请求error_a的trace日志，有打印错误日志

（3）Jaeger官方示例—HotROD

上面的示例太简单了？那么我们一起来看下官方给的示例：HotROD，官方文档地址：jaeger/examples/hotrod at master · jaegertracing/jaeger · GitHub

在根目录下，使用源码方式启动：（当然也可以使用Docker方式启动，见上述链接）

go run ./examples/hotrod/main.go all

Linking to traces：HotROD已经很好的实现了和Jaeger UI的trace交互，即：HotROD可以追踪HotROD所有被执行的请求链路信息，本地默认Jaeger UI的启动地址为：http://localhost:16686，当然你也可以自定义指定，方式如下：

go run ./examples/hotrod/main.go all -j http://jaeger-ui:16686

Hot ROD本地成功启动后打开：http://127.0.0.1:8080/

可以在上面的页面上执行各种点击操作（发送请求），然后打开本地的Jaeger UI：http://localhost:16686，此时应该可以看到相对比较丰富的请求trace日志，示例如下所示：

这里有很多细节说明，详情可参考：https://www.yuque.com/wangzhe0912/jaeger/cct3q2，基本来自官方文章的翻译。

5.可观察性(Observability)?终极方案：OpenTelemetry？

前面也提到了，可观察性目前主要包含以下三大支柱：日志(Logging)、度量(Metrics)、分布式追踪(Tracing)。OpenTelemetry的终极目标：实现Metrics、Tracing、Logging的融合及大一统，作为APM（Application Performance Monitoring）的数据采集终极解决方案。OpenTelemetry的诞生要归根于OpenTracing和OpenCensus这两个项目，详细的背景可以参考：OpenTelemetry-结束分布式追踪的江湖之乱，不过当前这个方案还在实验阶段，距离实际生产可用可能还需要一段时间。（当前时间2021-10-19）

OpenTelemetry的终极目标方案：

Tracing：提供了一个请求从接收到处理完成整个生命周期的跟踪路径，一次请求通常过经过N个系统，因此也被称为分布式链路追踪
Metrics：例如cpu、请求延迟、用户访问数等Counter、Gauge、Histogram指标
Logging：传统的日志，提供精确的系统记录

这三者的组合可以形成大一统的APM解决方案：

基于Metrics告警发现异常
通过Tracing定位到具体的系统和方法
根据模块的日志最终定位到错误详情和根源
调整Metrics等设置，更精确的告警/发现问题

该如何融合？

在以往对APM的理解中，这三者都是完全独立的，但是随着时间的推移，人们逐步发现了三者之间的关联，例如我们可以把Tracing的TraceID打到Logging的日志中，这样可以把分布式链路跟踪和日志关联到一起，彼此数据互通，但是还存在以下问题：

如何把Metrics和其他两者关联起来
如何提供更多维度的关联，例如请求的方法名、URL、用户类型、设备类型、地理位置等
关联关系如何一致，且能够在分布式系统下传播

在OpenTelemetry中试图使用Context为Metrics、Logging、Tracing提供统一的上下文，三者均可以访问到这些信息，同时Context可以随着请求链路的深入，不断往下传播

Context数据在Task/Request的执行周期中都可以被访问到
提供统一的存储层，用于保存Context信息，并保证在各种语言和处理模型下都可以工作（例如单线程模型、线程池模型、CallBack模型、Go Routine模型等）
多种维度的关联基于元信息(标签)实现，元信息由业务确定，例如：通过Env来区别是测试还是生产环境等
提供分布式的Context传播方式，例如通过W3C的traceparent/tracestate头、GRPC协议等
