[系统运维]Nginx工作原理，配置

Nginx工作原理，配置

1. Nginx模块

Nginx由内核和模块组成，其中，内核的设计非常微小和简洁，完成的工作也非常简单，仅仅通过查找配置文件将客户端请求映射到一个location block（location是Nginx配置中的一个指令，用于URL匹配），而在这个location中所配置的每个指令将会启动不同的模块去完成相应的工作。

Nginx的模块从结构上分为核心模块、基础模块和第三方模块：

• 核心模块：HTTP模块、EVENT模块和MAIL模块

• 基础模块：HTTP Access模块、HTTP FastCGI模块、HTTP Proxy模块和HTTP Rewrite模块，

• 第三方模块：HTTP Upstream Request Hash模块、Notice模块和HTTP Access Key模块。

用户根据自己的需要开发的模块都属于第三方模块。正是有了这么多模块的支撑，Nginx的功能才会如此强大。

Nginx的模块从功能上分为如下三类。

• Handlers（处理器模块）。此类模块直接处理请求，并进行输出内容和修改headers信息等操作。Handlers处理器模块一般只能有一个。

• Filters （过滤器模块）。此类模块主要对其他处理器模块输出的内容进行修改操作，最后由Nginx输出。

• Proxies （代理类模块）。此类模块是Nginx的HTTP Upstream之类的模块，这些模块主要与后端一些服务比如FastCGI等进行交互，实现服务代理和负载均衡等功能。

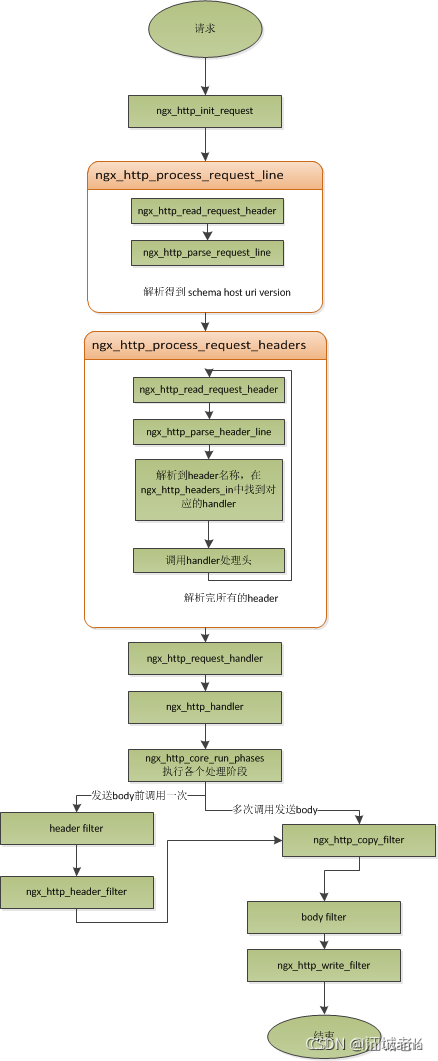

Nginx模块常规的HTTP请求和响应的过程

2.Nginx工作原理

Nginx本身做的工作实际很少，当它接到一个HTTP请求时，它仅仅是通过查找配置文件将此次请求映射到一个location block，而此location中所配置的各个指令则会启动不同的模块去完成工作，因此模块可以看做Nginx真正的劳动工作者。通常一个location中的指令会涉及一个handler模块和多个filter模块（当然，多个location可以复用同一个模块）。handler模块负责处理请求，完成响应内容的生成，而filter模块对响应内容进行处理。

Nginx的模块直接被编译进Nginx，因此属于静态编译方式。启动Nginx后，Nginx的模块被自动加载，不像Apache，首先将模块编译为一个so文件，然后在配置文件中指定是否进行加载。在解析配置文件时，Nginx的每个模块都有可能去处理某个请求，但是同一个处理请求只能由一个模块来完成。

3. Nginx的进程模型

在工作方式上，Nginx分为单工作进程和多工作进程两种模式。在单工作进程模式下，除主进程外，还有一个工作进程，工作进程是单线程的；在多工作进程模式下，每个工作进程包含多个线程。Nginx默认为单工作进程模式。

Nginx在启动后，会有一个master进程和多个worker进程。

3.1 master进程：管理进程

master进程主要用来管理worker进程，具体包括如下4个主要功能：

• 接收来自外界的信号。
• 向各worker进程发送信号。
• 监控woker进程的运行状态。
• 当woker进程退出后（异常情况下），会自动重新启动新 的woker进程。

**用户交互接口：**master进程充当整个进程组与用户的交互接口，同时对进程进行监护。它不需要处理网络事件，不负责业务的执行，只会通过管理worker进程来实现重启服务、平滑升级、更换日志文件、配置文件实时生效等功能。

**重启work进程：**我们要控制nginx，只需要通过kill向master进程发送信号就行了。比如kill -HUP pid，则是告诉nginx，从容地重启nginx，我们一般用这个信号来重启nginx，或重新加载配置，因为是从容地重启，因此服务是不中断的。

master进程在接收到HUP信号后是怎么做的呢？

• 首先master进程在接到信号后，会先重新加载配置文件，然后再启动新的worker进程，并向所有老的worker进程发送信号，告诉他们可以光荣退休了。

• 新的worker在启动后，就开始接收新的请求，而老的worker在收到来自master的信号后，就不再接收新的请求，并且在当前进程中的所有未处理完的请求处理完成后，再退出。

• 直接给master进程发送信号，这是比较传统的操作方式，nginx在0.8版本之后，引入了一系列命令行参数，来方便我们管理。比如，./nginx -s reload，就是来重启nginx，./nginx -s stop，就是来停止nginx的运行。如何做到的呢？我们还是拿reload来说，我们看到，执行命令时，我们是启动一个新的nginx进程，而新的nginx进程在解析到reload参数后，就知道我们的目的是控制nginx来重新加载配置文件了，它会向master进程发送信号，然后接下来的动作，就和我们直接向master进程发送信号一样了。

3.2 worker进程：处理请求

而基本的网络事件，则是放在worker进程中来处理了。多个worker进程之间是对等的，他们同等竞争来自客户端的请求，各进程互相之间是独立的。一个请求，只可能在一个worker进程中处理，一个worker进程，不可能处理其它进程的请求。worker进程的个数是可以设置的，一般我们会设置与机器cpu核数一致，这里面的原因与nginx的进程模型以及事件处理模型是分不开的。

worker进程之间是平等的，每个进程，处理请求的机会也是一样的。当我们提供80端口的http服务时，一个连接请求过来，每个进程都有可能处理这个连接，怎么做到的呢？

Nginx采用异步非阻塞的方式来处理网络事件，类似于Libevent，具体过程如下：

• 接收请求：首先，每个worker进程都是从master进程fork过来，在master进程建立好需要listen的socket（listenfd）之后，然后再fork出多个worker进程。所有worker进程的listenfd会在新连接到来时变得可读，每个work进程都可以去accept这个socket（listenfd）。当一个client连接到来时，所有accept的work进程都会受到通知，但只有一个进程可以accept成功，其它的则会accept失败。为保证只有一个进程处理该连接，Nginx提供了一把共享锁accept_mutex来保证同一时刻只有一个work进程在accept连接。所有worker进程在注册listenfd读事件前抢accept_mutex，抢到互斥锁的那个进程注册listenfd读事件，在读事件里调用accept接受该连接。

• 处理请求：当一个worker进程在accept这个连接之后，就开始读取请求，解析请求，处理请求，产生数据后，再返回给客户端，最后才断开连接，这样一个完整的请求就是这样的了。

• 我们可以看到，一个请求，完全由worker进程来处理，而且只在一个worker进程中处理。worker进程之间是平等的，每个进程，处理请求的机会也是一样的。

nginx的进程模型，可以由下图来表示：

4. Nginx配置

nginx常见的配置文件及其作用

Core functionality (nginx.org)官方参考文档

nginx.conf配置详解

nginx.conf的内容分为以下几段：

• main配置段：全局配置段。其中main配置段中可能包含event配置段
• event {}：定义event模型工作特性
• http {}：定义http协议相关的配置

配置指令：要以分号结尾，语法格式如下：

derective value1 [value2 ...];

支持使用变量：

• 内置变量：模块会提供内建变量定义
• 自定义变量：set var_name value

用于调试、定位问题的配置参数

daemon {on|off};    //是否以守护进程方式运行nginx，调试时应设置为off
master_process {on|off};    //是否以master/worker模型来运行nginx，调试时可以设置为off
error_log 位置 级别;    //配置错误日志

error_log里的位置和级别能有以下可选项：

正常运行必备的配置参数

user USERNAME [GROUPNAME];    //指定运行worker进程的用户和组
pid /path/to/pid_file;    //指定nginx守护进程的pid文件
worker_rlimit_nofile number;    //设置所有worker进程最大可以打开的文件数，默认为1024
worker_rlimit_core size;    //指明所有worker进程所能够使用的总体的最大核心文件大小，保持默认即可

优化性能的配置参数

worker_processes n;    //启动n个worker进程，这里的n为了避免上下文切换，通常设置为cpu总核心数-1或等于总核心数
worker_cpu_affinity cpumask ...;    //将进程绑定到某cpu中，避免频繁刷新缓存
//cpumask：使用8位二进制表示cpu核心，如：
    0000 0001   //第一颗cpu核心
    0000 0010   //第二颗cpu核心
    0000 0100   //第三颗cpu核心
    0000 1000   //第四颗cpu核心
    0001 0000   //第五颗cpu核心
    0010 0000   //第六颗cpu核心
    0100 0000   //第七颗cpu核心
    1000 0000   //第八颗cpu核心
timer_resolution interval;    //计时器解析度。降低此值，可减少gettimeofday()系统调用的次数
worker_priority number;    //指明worker进程的nice值

事件相关的配置：event{}段中的配置参数

accept_mutex {off|on};    //master调度用户请求至各worker进程时使用的负载均衡锁；on表示能让多个worker轮流地、序列化地去响应新请求
lock_file file;    //accept_mutex用到的互斥锁锁文件路径
use [epoll | rtsig | select | poll];    //指明使用的事件模型，建议让nginx自行选择
worker_connections #;    //每个进程能够接受的最大连接数

网络连接相关的配置参数

keepalive_timeout number;    //长连接的超时时长，默认为65s
keepalive_requests number;    //在一个长连接上所能够允许请求的最大资源数
keepalive_disable [msie6|safari|none];    //为指定类型的UserAgent禁用长连接
tcp_nodelay on|off;    //是否对长连接使用TCP_NODELAY选项，为了提升用户体验，通常设为on
client_header_timeout number;    //读取http请求报文首部的超时时长
client_body_timeout number;    //读取http请求报文body部分的超时时长
send_timeout number;    //发送响应报文的超时时长

nginx配置

//服务控制方式，使用nginx命令
    -t  //检查配置文件语法
    -v  //输出nginx的版本
    -c  //指定配置文件的路径
    -s  //发送服务控制信号，可选值有{stop|quit|reopen|reload}

//默认启动nginx时，使用的配置文件是：安装路径/conf/nginx.conf文件
//可以在启动nginx时通过-c选项来指定要读取的配置文件

//worker_processes n; 启动n个worker进程
[root@localhost nginx]# vim conf/nginx.conf
worker_processes  4;
[root@localhost nginx]# sbin/nginx -s reload
[root@localhost nginx]# ps -ef | grep nginx
root        2109       1  0 00:31 ?        00:00:00 nginx: master process nginx
nginx     299949    2109  0 03:53 ?        00:00:00 nginx: worker process
nginx     299950    2109  0 03:53 ?        00:00:00 nginx: worker process
nginx     299951    2109  0 03:53 ?        00:00:00 nginx: worker process
nginx     299952    2109  0 03:53 ?        00:00:00 nginx: worker process
root      300290  190531  0 03:54 pts/0    00:00:00 grep --color=auto nginx

//指定配置文件
[root@localhost nginx]# cp conf/nginx.conf /opt/
[root@localhost nginx]# cp conf/mime.types /opt/
[root@localhost nginx]# cd /opt/
[root@localhost opt]# ls
ansible.cfg  inventory  mime.types  nginx.conf
[root@localhost opt]# head nginx.conf

#user  nobody;
worker_processes  4;

error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

pid        logs/nginx.pid;
[root@localhost opt]# nginx -s stop
[root@localhost opt]# nginx -c /opt/nginx.conf
[root@localhost opt]# ps -ef | grep nginx
root      338126       1  0 04:17 ?        00:00:00 nginx: master process nginx -c /opt/nginx.conf
nginx     338127  338126  0 04:17 ?        00:00:00 nginx: worker process
nginx     338128  338126  0 04:17 ?        00:00:00 nginx: worker process
nginx     338129  338126  0 04:17 ?        00:00:00 nginx: worker process
nginx     338130  338126  0 04:17 ?        00:00:00 nginx: worker process
root      338468  190531  0 04:17 pts/0    00:00:00 grep --color=auto nginx

//daemon {on|off};    #是否以守护进程方式运行nginx，调试时应设置为off
[root@localhost opt]# head nginx.conf

#user  nobody;
worker_processes  4;
daemon off;
error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

pid        logs/nginx.pid;

[root@localhost opt]# nginx -s stop ;nginx -c /opt/nginx.conf

//是否以master/worker方式工作
[root@localhost opt]# vim nginx.conf
[root@localhost opt]# head nginx.conf
#user  nobody;
worker_processes  4;
#daemon off;
master_process off;
error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;

pid        logs/nginx.pid;
[root@localhost opt]# nginx -s stop ;nginx -c /opt/nginx.conf
[root@localhost opt]# ps -ef | grep nginx
root      356124       1  0 04:27 ?        00:00:00 nginx -c /opt/nginx.conf
root      356852  190531  0 04:28 pts/0    00:00:00 grep --color=auto nginx

//error日志的设置
error日志是定位Nginx问题的最佳工具，我们可以根据自己的需求妥善设置error日志的路径和级别。
/path/file参数可以是一个具体的文件，例如，默认情况下是logs/error.log文件，最好将它放到一个磁盘空间足够大的位置；/path/file也可以是/dev/null，这样就不会输出任何日志了，这也是关闭error日志的唯一手段；/path/file也可以是stderr，这样日志会输出到标准错误文件中。
level是日志的输出级别，取值范围是debug、info、notice、warn、error、crit、alert、emerg，从左至右级别依次增大。当设定为一个级别时，大于或等于该级别的日志都会被输出到/path/file文件中，小于该级别的日志则不会输出。例如，当设定为error级别时，error、crit、alert、emerg级别的日志都会输出。
如果设定的日志级别是debug，则会输出所有的日志，这样数据量会很大，需要预先确保/path/file所在磁盘有足够的磁盘空间。
注意　如果日志级别设定到debug，必须在configure时加入–with-debug配置项。

[root@localhost opt]# head nginx.conf

#user  nobody;
worker_processes  4;
#daemon off;
master_process off;
#error_log  logs/error.log;
#error_log  logs/error.log  notice;
error_log  logs/error.log  info;

pid        logs/nginx.pid;
[root@localhost opt]# cat /usr/local/nginx/logs/error.log
2021/10/24 23:50:27 [emerg] 166235#0: bind() to 0.0.0.0:80 failed (98: Address already in use)
2021/10/24 23:50:27 [emerg] 166235#0: bind() to 0.0.0.0:80 failed (98: Address already in use)
2021/10/24 23:50:27 [emerg] 166235#0: bind() to 0.0.0.0:80 failed (98: Address already in use)
2021/10/24 23:50:27 [emerg] 166235#0: bind() to 0.0.0.0:80 failed (98: Address already in use)
2021/10/24 23:50:27 [emerg] 166235#0: bind() to 0.0.0.0:80 failed (98: Address already in use)
2021/10/24 23:50:27 [emerg] 166235#0: still could not bind()
.......

[root@localhost opt]# head nginx.conf
#user  nobody;
worker_processes  4;
#daemon off;
master_process off;
#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;
error_log logs/error.log emerg;
[root@localhost opt]# nginx -s stop ;nginx -c /opt/nginx.conf

5.Web服务器请求资源过程

（1）建立连接 — 接受一个客户端连接，或者如果不希望与这个客户端建立连接，就将其关闭。
（2）接收请求 — 从网络中读取一条 HTTP 请求报文。
（3）处理请求 — 对请求报文进行解释，并采取行动。
（4）访问资源 — 访问报文中指定的资源。
（5）构建响应 — 创建带有正确首部的 HTTP 响应报文。
（6）发送响应 — 将响应回送给客户端。
（7）记录事务处理过程 — 将与已完成事务有关的内容记录在一个日志文件中
