[系统运维]Docker、DevOps、Jenkins实战

一、DevOps概念

1、DevOps是什么

DevOps: Development和Operations的组合

DevOps 看作开发（软件工程）、技术运营和质量保障（QA）三者的交集。
突出重视软件开发人员和运维人员的沟通合作，通过自动化流程来使得软件构建、测试、发布更加快捷、频繁和可靠。

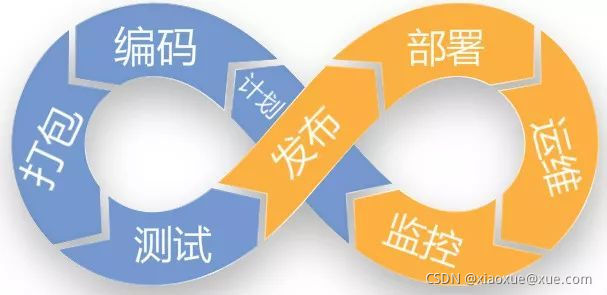

DevOps 希望做到的是软件产品交付过程中 IT 工具链的打通，使得各个团队减少时间损耗，更加高效地协同工作。专家们总结出了下面这个 DevOps 能力图，良好的闭环可以大大增加整体的产出。

2、CICD是什么

持续 集成 持续部署

1、基本理念

在这里插入图片描述

1、持续集成（Continuous Integration）

? 持续集成是指软件个人研发的部分向软件整体部分交付，频繁进行集成以便更快地发现其中的错误。“持续集成”源自于极限编程（XP），是 XP 最初的 12 种实践之一。

CI 需要具备这些：

全面的自动化测试。这是实践持续集成&持续部署的基础，同时，选择合适的自动化测试工具也极其重要；
灵活的基础设施。容器，虚拟机的存在让开发人员和 QA 人员不必再大费周折；
版本控制工具。如 Git，CVS，SVN 等；
自动化的构建和软件发布流程的工具，如 Jenkins，flow.ci；
反馈机制。如构建/测试的失败，可以快速地反馈到相关负责人，以尽快解决达到一个更稳定的版本。

2、持续交付（Continuous Delivery）

? 持续交付在持续集成的基础上，将集成后的代码部署到更贴近真实运行环境的「类生产环境」（production-like environments）中。持续交付优先于整个产品生命周期的软件部署，建立在高水平自动化持续集成之上。

持续交付和持续集成的优点非常相似：

快速发布。能够应对业务需求，并更快地实现软件价值。
编码->测试->上线->交付的频繁迭代周期缩短，同时获得迅速反馈；
高质量的软件发布标准。整个交付过程标准化、可重复、可靠，
整个交付过程进度可视化，方便团队人员了解项目成熟度；
更先进的团队协作方式。从需求分析、产品的用户体验到交互设计、开发、测试、运维等角色密切协作，相比于传统的瀑布式软件团队，更少浪费。

3、持续部署（Continuous Deployment）

? 持续部署是指当交付的代码通过评审之后，自动部署到生产环境中。持续部署是持续交付的最高阶段。这意味着，所有通过了一系列的自动化测试的改动都将自动部署到生产环境。它也可以被称为“Continuous Release”。

“开发人员提交代码，持续集成服务器获取代码，执行单元测试，根据测试结果决定是否部署到预演环境，如果成功部署到预演环境，进行整体验收测试，如果测试通过，自动部署到产品环境，全程自动化高效运转。

持续部署主要好处是，可以相对独立地部署新的功能，并能快速地收集真实用户的反馈。

“You build it, you run it”，这是 Amazon 一年可以完成 5000 万次部署，平均每个工程师每天部署超过 50 次的核心秘籍。

5000/365 = 15 万次

开发人员代码敲完。可以release的时候，提交代码，剩下的全部一站式自动搞定

2、最佳实践

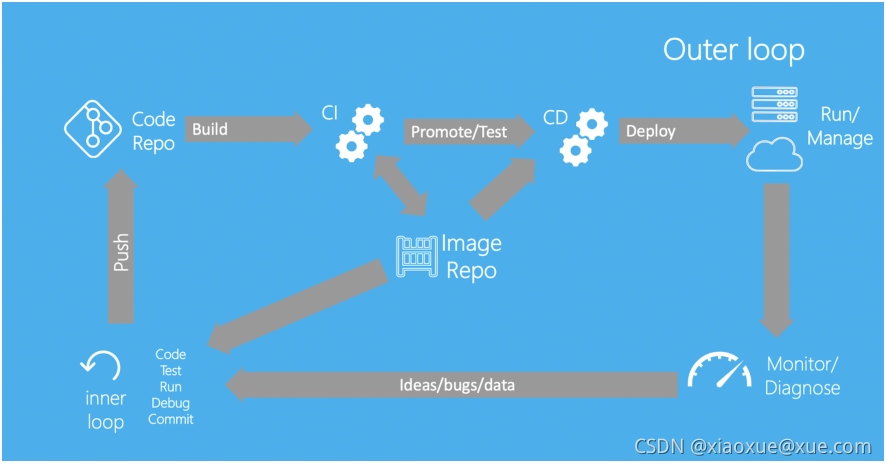

1、内循环与外循环

在这里插入图片描述

内循环（开发要做的事情）：
- 编码、测试、运行、debug、提交
代码推送到代码仓库（svn，git）【代码回滚】
进行CI过程（持续集成），万物皆可容器化。打包成一个Docker镜像
镜像推送到镜像仓库
测试
持续部署流程（CD），拿到之前的镜像，进行CD。怎么放到各种环境。uat、test、prod
外循环（）
- 运行时监控
- 生产环境的管理
- 监控
- 线上反馈到开发
来到内循环

2、实践流程

在这里插入图片描述

新功能，bug修复。

创建分支来做这个事情（开发功能）
提交分支的代码改变
进入持续集成流程
- 当前分支代码功能性自动化构建和测试
- 自动工具推送这次提交
- 自动化集成测试
- 可以看到效果
- 人工确认此次功能是否发布到生产环境
代码合并。
进入持续部署流程
- 构建、测试、发布…

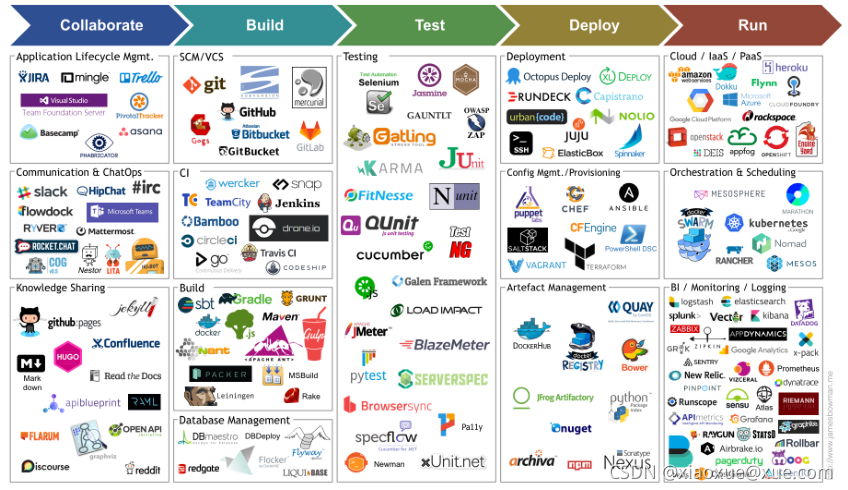

3、CICD LandSpace

在这里插入图片描述

二、Jenkins

/var/jenkins_home jenkins的家目录

包含了jenkins的所有配置。

以后要注意备份 /var/jenkins_home （以文件的方式固化的）

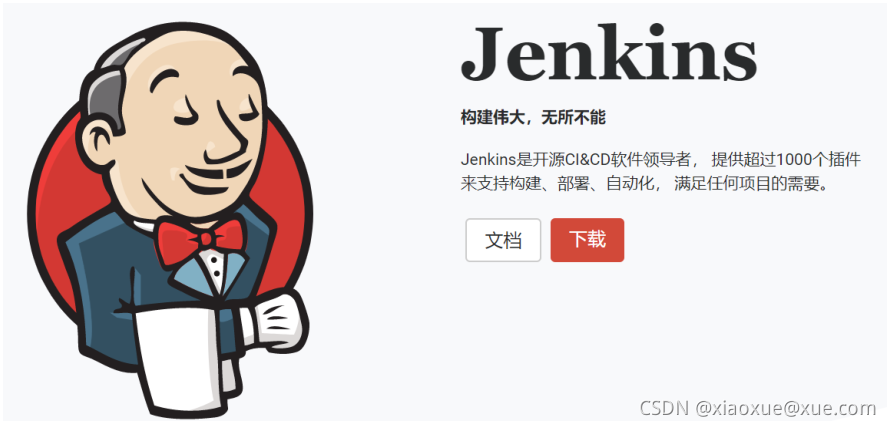

Jenkins镜像用 https://hub.docker.com/r/jenkinsci/jenkins/ 驱动我们整个CICD过程的很多工具

在这里插入图片描述

1、Jenkins安装

docker run \
  --name=jenkins \
  -u root \
  -d \
  -p 8080:8080 \
  -p 50000:50000 \
  -e JENKINS_OPTS="--prefix=/jenkins" \
  -v jenkins-data:/var/jenkins_home \
  -v /etc/localtime:/etc/localtime:ro \
  -v /var/run/docker.sock:/var/run/docker.sock \
  --restart=always \
  jenkinsci/blueocean


# -e JENKINS_OPTS="--prefix=/jenkins" \
# 可以不加 加了访问就要带上/jenkins

docker run \
  --name=jenkins \
  -u root \
  -d \
  -p 8080:8080 \
  -p 50000:50000 \
  -v jenkins-data:/var/jenkins_home \
  -v /etc/localtime:/etc/localtime:ro \
  -v /var/run/docker.sock:/var/run/docker.sock \
  --restart=always \
  jenkinsci/blueocean


# 自己的镜像
registry.cn-hangzhou.aliyuncs.com/xue_app/jenkins:1.0

# 自己构建镜像 RUN的时候就把时区设置好
# 如果是别人的镜像，docker hub，UTC； 容器运行时 ， -v
/etc/localtime:/etc/localtime:ro
jenkinsci/jenkins 是没有 blueocean插件的，得自己装
jenkinsci/blueocean：带了的
 #/var/run/docker.sock 表示Docker守护程序通过其监听的基于Unix的套接字。 该映射允许
jenkinsci/blueocean 容器与Docker守护进程通信， 如果 jenkinsci/blueocean 容器需要实例化
其他Docker容器，则该守护进程是必需的。 如果运行声明式管道，其语法包含agent部分用 docker；例
如， agent { docker { ... } } 此选项是必需的。
#如果你的jenkins 安装插件装不上。使用这个镜像【registry.cn-hangzhou.aliyuncs.com/xue_app/jenkins:1.0】默认访问账号/密码是
【admin/admin】

#备份jenkins
tar -cvf jenkins_data.tar /var/lib/docker/volumes/jenkins-data/_data/
#恢复jenkins
tar -xvf jenkins_data.tar /var/lib/docker/volumes/jenkins-data/_data/

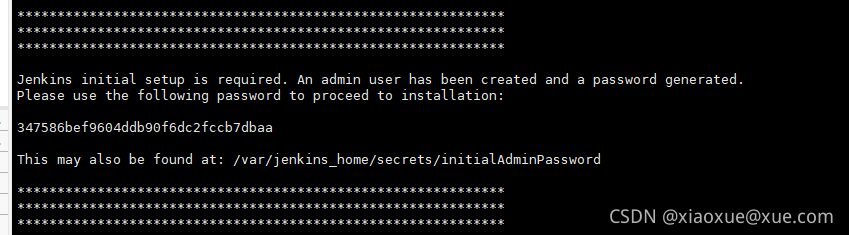

# 可以使用 查看jenkins容器运行的日志查看登录密码
docker logs -f jenkins

在这里插入图片描述

2、Jenkins实战

1、准备一个git项目进行测试

以gitee为例。

步骤：

1、idea创建Spring Boot项目
2、VCS - 创建git 仓库
3、gitee创建一个空仓库，示例为public
4、idea提交内容到gitee

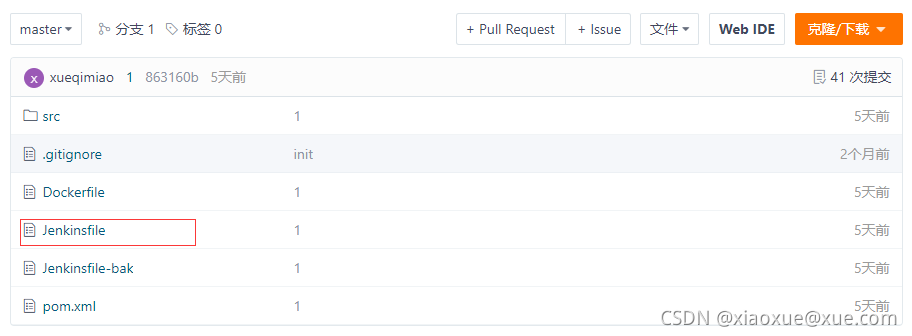

5、开发项目基本功能，并在项目中创建一个Jenkinsfile文件

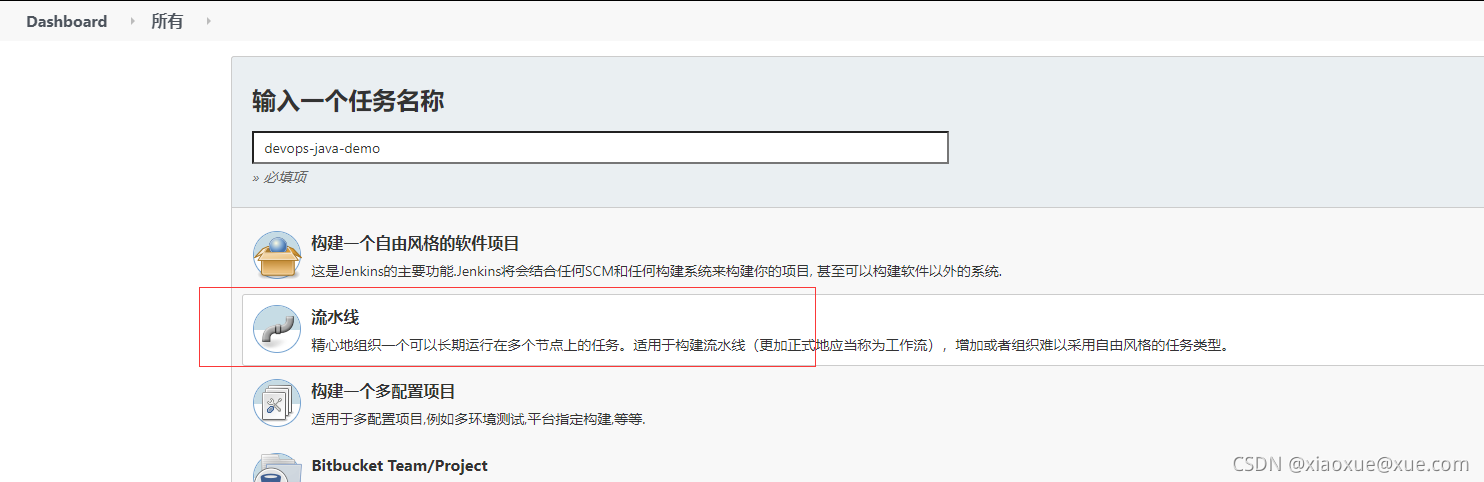

6、创建一个名为 devops-java-demo的流水线项目，使用项目自己的流水线

在这里插入图片描述

Jenkins的工作流程

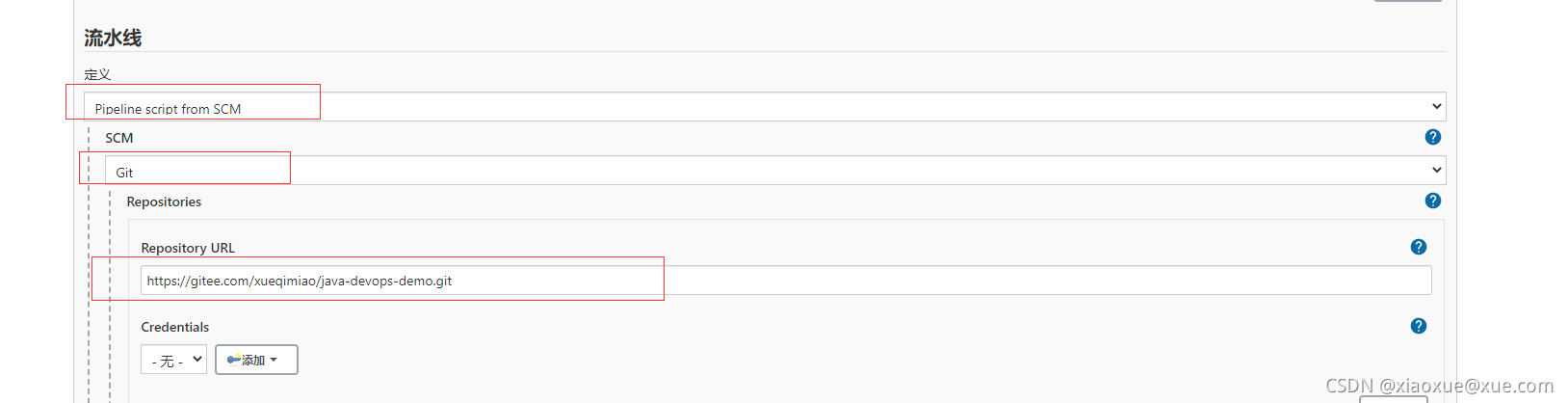

1、先定义一个流水线项目，指定项目的git位置

啥都不用配置，指定Jenkinsfile文件就行，注意：要安装Github插件

在这里插入图片描述

流水线启动
- 1、先去git位置自动拉取代码
- 2、解析拉取代码里面的Jenkinsfile文件
- 3、按照Jenkinsfile指定的流水线开始加工项目

Jenkins重要的点

0、jenkins的家目录 /var/jenkins_home 已经被我们docker外部挂载了；

/var/lib/docker/volumes/jenkins-data/_data

1、WORKSPACE（工作空间）=/var/jenkins_home/workspace/java-devops-demo
每一个流水线项目，占用一个文件夹位置

BUILD_NUMBER=5；当前第几次构建
WORKSPACE_TMP（临时目录）=/var/jenkins_home/workspace/java-devops-demo@tmp
JOB_URL=http://139.198.9.163:8080/job/java-devops-demo/

2、远程构建触发

期望效果：远程的github代码提交了，jenkins流水线自动触发构建。

实现流程：

1、保证jenkins所在主机能被远程访问
2、jenkins中远程触发需要权限，我们应该使用用户进行授权
3、配置gitee/github，webhook进行触发

#远程构建即使配置了github 的webhook，默认会403.我们应该使用用户进行授权
1、创建一个用户
2、一定随便登陆激活一次
3、生成一个apitoken
http://xueqimiao:113620edce6200b9c78ecadb26e9cf122e@139.198.186.134:8080/job/dev
ops-java-demo/build?token=xueqimiao

在这里插入图片描述

远程触发： JENKINS_URL /job/simple-java-maven-app/build?token= TOKEN_NAME 请求即可

3、流水线语法

1、基础格式

pipeline {
  agent any
  environment {
    CC = 'clang'
 }
  stages {
    stage('Example') {
      steps {
        sh 'printenv'
        sh 'echo $CC'
     }
   }
 }
}

2、自定义agent

在这里插入图片描述

3、Jenkinsfile-01

pipeline {
    agent any

    //定义一些环境信息
    environment {
        WS = "${WORKSPACE}"
        IMAGE_VERSION = "v1.0"
    }

    //定义流水线的加工流程
    stages {
        //流水线的所有阶段
        stage('环境检查') {
            steps {
                echo "环境检查..."
            }
        }
        //1、编译 "abc"
        stage('maven编译') {
            steps {
                echo "maven编译..."
            }
        }

        //2、测试，每一个 stage的开始，都会重置到默认的WORKSPACE位置
        stage('测试') {
            steps {
                echo "测试..."
            }
        }

        //3、打包
        stage('生成镜像') {
            steps {
                echo "打包..."
            }
        }

        //4、运行
        stage('运行') {
            steps {
                echo "运行..."
            }
        }
    }
}

在这里插入图片描述

4、Jenkinsfile-02

1、配置maven settings.xml文件

# 新建目录
mkdir -p /var/lib/docker/volumes/jenkins-data/_data/appconfig/maven
/var/lib/docker/volumes/jenkins-data/_data # 是jenkins的挂载目录

vi settings.xml

<?xml version="1.0" encoding="utf-8"?>

<settings xmlns="http://maven.apache.org/SETTINGS/1.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://maven.apache.org/SETTINGS/1.0.0 http://maven.apache.org/xsd/settings-1.0.0.xsd">
  <!-- localRepository
 | The path to the local repository maven will use to store artifacts.
 |
 | Default: ${user.home}/.m2/repository
 <localRepository>${user.home}/.m2</localRepository>
用户目录下的.m2是所有jar包的地方; maven容器内jar包的位置
 -->
  <localRepository>/var/jenkins_home/appconfig/maven/.m2</localRepository>
  <pluginGroups></pluginGroups>
  <proxies></proxies>
  <servers></servers>
  <mirrors>
    <mirror>
      <id>nexus-aliyun</id>
      <mirrorOf>central</mirrorOf>
      <name>Nexus aliyun</name>
      <url>http://maven.aliyun.com/nexus/content/groups/public</url>
    </mirror>
  </mirrors>
  <profiles>
    <profile>
      <id>jdk-1.8</id>
      <activation>
        <activeByDefault>true</activeByDefault>
        <jdk>1.8</jdk>
      </activation>
      <properties>
        <maven.compiler.source>1.8</maven.compiler.source>
        <maven.compiler.target>1.8</maven.compiler.target>
        <maven.compiler.compilerVersion>1.8</maven.compiler.compilerVersion>
      </properties>
    </profile>
  </profiles>
</settings>

pipeline {
    agent any

    //定义一些环境信息
    environment {
        WS = "${WORKSPACE}"
        IMAGE_VERSION = "v1.0"
    }

    //定义流水线的加工流程
    stages {
        //流水线的所有阶段
        stage('环境检查') {
            steps {
                echo "环境检查..."
                sh 'printenv'
                echo "正在检测基本信息"
                sh 'java -version'
                sh 'git --version'
                sh 'docker version'
                sh 'pwd && ls -alh'
            }
        }
        //1、编译 "abc"
        stage('maven编译') {
            agent {
                docker {
                    image 'maven:3-alpine'
                    args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2'
                }
            }
            steps {
                echo "maven编译..."
                //git下载来的代码目录下
                sh 'pwd && ls -alh'
                sh 'mvn -v'
                //打包，jar.。默认是从maven中央仓库下载。 jenkins目录+容器目录；-s指定容器内位置
                //只要jenkins迁移，不会对我们产生任何影响
                sh "echo 默认的工作目录：${WS}"

                //workdir
                //每一行指令都是基于当前环境信息。和上下指令无关
                sh 'cd ${WS} && mvn clean package -s "/var/jenkins_home/appconfig/maven/settings.xml"  -Dmaven.test.skip=true '
                //这里可以配置把镜像jar包推送给maven repo ，nexus
            }
        }

        //2、测试，每一个 stage的开始，都会重置到默认的WORKSPACE位置
        stage('测试') {
            steps {
                echo "测试..."
            }
        }

        //3、打包
        stage('生成镜像') {
            steps {
                echo "打包..."
            }
        }

        //4、运行
        stage('运行') {
            steps {
                echo "运行..."
            }
        }
    }
}

5、Jenkinsfile-03

pipeline {
    agent any

    //定义一些环境信息
    environment {
        WS = "${WORKSPACE}"
        IMAGE_VERSION = "v1.0"
    }

    //定义流水线的加工流程
    stages {
        //流水线的所有阶段
        stage('环境检查') {
            steps {
                echo "环境检查..."
                sh 'printenv'
                echo "正在检测基本信息"
                sh 'java -version'
                sh 'git --version'
                sh 'docker version'
                sh 'pwd && ls -alh'
            }
        }
        //1、编译 "abc"
        stage('maven编译') {
            agent {
                docker {
                    image 'maven:3-alpine'
                    args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2'
                }
            }
            steps {
                echo "maven编译..."
                //git下载来的代码目录下
                sh 'pwd && ls -alh'
                sh 'mvn -v'
                //打包，jar.。默认是从maven中央仓库下载。 jenkins目录+容器目录；-s指定容器内位置
                //只要jenkins迁移，不会对我们产生任何影响
                sh "echo 默认的工作目录：${WS}"

                //workdir
                //每一行指令都是基于当前环境信息。和上下指令无关
                sh 'cd ${WS} && mvn clean package -s "/var/jenkins_home/appconfig/maven/settings.xml"  -Dmaven.test.skip=true '
                //这里可以配置把镜像jar包推送给maven repo ，nexus
            }
        }

        //2、测试，每一个 stage的开始，都会重置到默认的WORKSPACE位置
        stage('测试') {
            steps {
                echo "测试..."
            }
        }

        //3、打包
        stage('生成镜像') {
            steps {
                echo "生成镜像..."
                //检查Jenkins的docker命令是否能运行
                sh 'docker version'
                sh 'pwd && ls -alh'

                // 执行dockerfile文件
                sh 'docker rmi -f java-devops-demo'
                sh 'docker build -t java-devops-demo .'
            }
        }

        //4、运行
        stage('运行') {
            steps {
                echo "运行..."
                sh 'docker rm -f java-devops-demo'
                sh 'docker run --name=java-devops-demo -p 8083:8080 -d java-devops-demo'
            }
        }
    }
}

临时容器导致的问题
- 1、第一次检出代码，默认在 /var/jenkins_home/workspace/【java-devops-demo】
- 2、使用docker临时agent的时候，每一个临时容器运行又分配临时目录/var/jenkins_home/workspace/java-devops-demo@2；默认就是workspace/java-devops-demo的内容
- 3、在临时容器里面运行的mvn package命令，会在 /var/jenkins_home/workspace/java-devops-demo@2 进行工作
- 4、package到了 /var/jenkins_home/workspace/java-devops-demo@2 位置
- 5、进入下一步进行打包镜像，又会回到 /var/jenkins_home/workspace/【java-devops-demo】这个默认位置
- 6、这个位置没有运行过 mvn clean package ，没有target。默认的工作目录没有 target

4、修改jenkins插件源

http://mirror.xmission.com/jenkins/updates/update-center.json

在这里插入图片描述

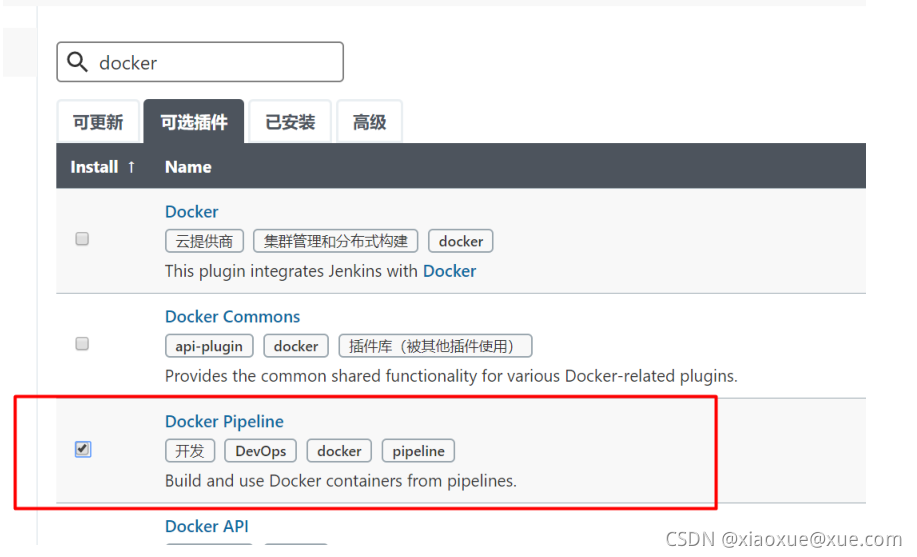

5、推荐安装的插件

Docker Pipeline && Docker
- 安装Docker Pipeline会自动安装docker相关的
- 这个允许我们自定义agent使用docker环境
Git Parameter
- 解析git参数，允许我们选择分支进行构建
Active Choices
- 可以做到参数的级联选择
Generic Webhook Trigger
- 通用的webhook触发器，构建更强大的webhook功能
Role-based Authorization Strategy
- RBAC权限指定，给一个用户精确指定权限
List Git Branches Parameter
- 列出分支参数
Build With Parameters
- 基于自定义参数构建

在这里插入图片描述

3、单体应用部署jenkinsfile - dockerfile

1、Jenkinsfile

pipeline {
    agent any

    //定义一些环境信息
    environment {
        WS = "${WORKSPACE}"
        IMAGE_VERSION = "v1.0"
    }

    //定义流水线的加工流程
    stages {
        //流水线的所有阶段
        stage('环境检查') {
            steps {
                echo "环境检查..."
                sh 'printenv'
                echo "正在检测基本信息"
                sh 'java -version'
                sh 'git --version'
                sh 'docker version'
                sh 'pwd && ls -alh'
            }
        }
        //1、编译 "abc"
        stage('maven编译') {
            agent {
                docker {
                    image 'maven:3-alpine'
                    args '-v /var/jenkins_home/appconfig/maven/.m2:/root/.m2'
                }
            }
            steps {
                echo "maven编译..."
                //git下载来的代码目录下
                sh 'pwd && ls -alh'
                sh 'mvn -v'
                //打包，jar.。默认是从maven中央仓库下载。 jenkins目录+容器目录；-s指定容器内位置
                //只要jenkins迁移，不会对我们产生任何影响
                sh "echo 默认的工作目录：${WS}"

                //workdir
                //每一行指令都是基于当前环境信息。和上下指令无关
                sh 'cd ${WS} && mvn clean package -s "/var/jenkins_home/appconfig/maven/settings.xml"  -Dmaven.test.skip=true '
                //这里可以配置把镜像jar包推送给maven repo ，nexus
            }
        }

        //2、测试，每一个 stage的开始，都会重置到默认的WORKSPACE位置
        stage('测试') {
            steps {
                echo "测试..."
            }
        }

        //3、打包
        stage('生成镜像') {
            steps {
                echo "生成镜像..."
                //检查Jenkins的docker命令是否能运行
                sh 'docker version'
                sh 'pwd && ls -alh'

                // 执行dockerfile文件
                sh 'docker rmi -f java-devops-demo'
                sh 'docker build -t java-devops-demo .'
            }
        }

        //4、运行
        stage('运行') {
            steps {
                echo "运行..."
                sh 'docker rm -f java-devops-demo'
                sh 'docker run --name=java-devops-demo -p 8083:8080 -d java-devops-demo'
            }
        }
    }
}

2、Dockerfile

FROM openjdk:8-jdk-alpine
LABEL maintainer="919417579@qq.com"
#复制打好的jar包
COPY target/*.jar /app.jar
RUN  apk add -U tzdata; \
ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime; \
echo 'Asia/Shanghai' >/etc/timezone; \
touch /app.jar;

ENV JAVA_OPTS=""
ENV PARAMS=""

EXPOSE 8080

ENTRYPOINT [ "sh", "-c", "java -Djava.security.egd=file:/dev/./urandom $JAVA_OPTS -jar /app.jar $PARAMS" ]
