1.概述
很久没有写文章了，有空余时间还是分享一点技术干货。今天写一下zynq+nvme高速存储设计思想，zynq处理器是将ARM和FPGA集成在一起的处理器，区别于以前ARM+FPGA的板间架构，采用AXI内部总线实现ARM和FPGA内部的通讯，支持低速AXI-GP接口（类型Local Bus），高速AXI-HP接口，ARM端简称PS，FPGA端简称PL。如果数据过PS端，那么数据会经过HP接口，软件上的数据解析和拷贝，这样存储速率大约为130MB/s，速率比较慢，所以就引入了本文方案，控制走PS，数据PL实现分流操作。
2.方案设计

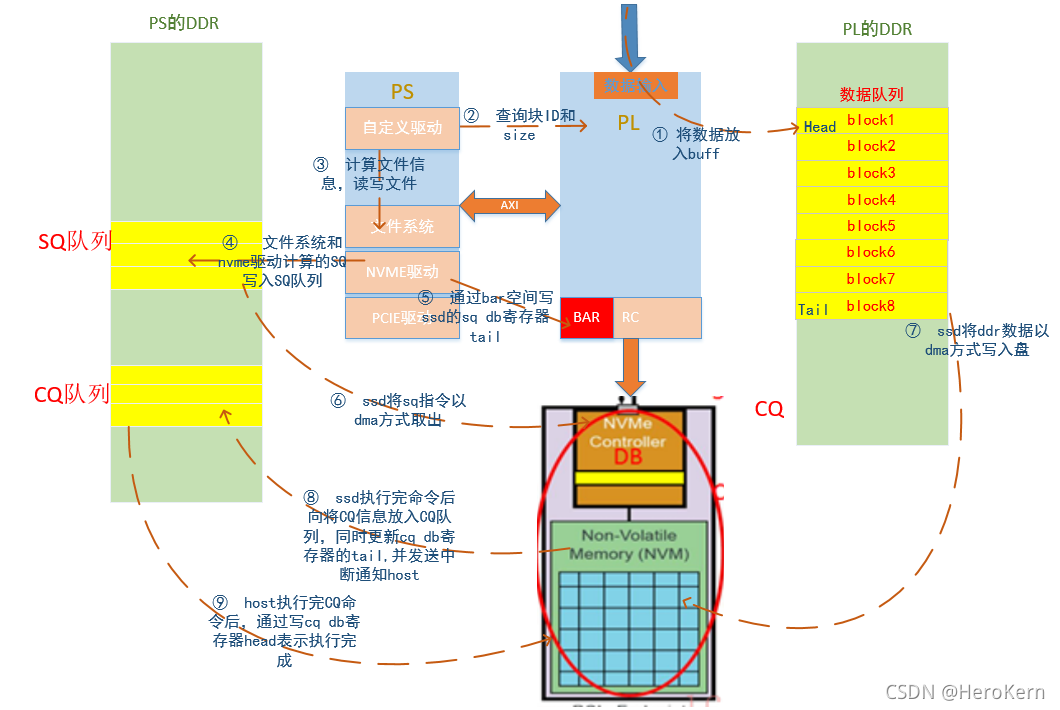

存储方案使用处理器为xilinx公司的xz7045芯片，SSD选用m.2接口的固态硬盘，SSD盘支持pcie接口和nvme协议，SSD盘挂载到PL，数据输入挂载到PL，PL的PCIe IP支持接口2.0，PS运行Linux操作系统。本次存储方案采用linux文件系统进行管理，使用文件系统接口，通过读写文件就能实现数据的下盘和导出操作。FPGA将数据缓存在DDR中，PS直接控制数据从FPGA直接写入到SSD，从而实现高速存储，存储方案如图 1所示。
a)fpga收到GTX数据后，先通过三路FIFO（1K），通过轮询FIFO的方法将数据缓存到ddr。fpga在DDR中分配了8个8M大小block，8个缓存块做循环队列使用，fpga收到数据后依次往block中填写数据，当block ID超出队列大小时，又从队列头ID1开始存放数据，这里不存在缓存被耗尽还没有下盘情况，如果有那就是方案不合理。
b)当有一个block存放满时，PL将该ID值和数据大小写入到对应寄存器。Linux驱动查询到寄存器有数据时，通过地址映射表得到地址信息，然后将需要写数据的地址挂入下盘队列中，然后通过异步IO方式通知应用层需要写数据。
c)Linux应用程序根据数据类型打开对应的文件，然后向从队列中取出地址信息，然后向该地址写入指定数据大小
d)文件系统收到指令后将需要写的文件拆分成对应nvme指令，通过nvme驱动填写nvme sq队列。
e)Nvme驱动将sq指令填充完成后，将通过ssd的bar寄存器写SQ门铃寄存器Tail通知ssd nvme控制器取数据。
f)Ssd以DMA方式从SQ队列中将SQ指令取到nvme控制器，并且执行，指定完成后更新SQ门铃寄存器Head。
g)SSD nvme控制器解析SQ指令得到PRP地址，以DMA方式将PL DDR中的数据写入SSD盘，这里比较特殊，当PCIE Host接收到映射表中的地址的DMA请求，应当按照地址映射表将地址请求转换到对应的DDR缓存ID上的请求。只有数据才需要地址转换。
h)执行完成SQ命令后将执行结果状态以DMA方式写入到CQ指令到CQ队列，并且更新CQ的门铃寄存器Tail,同时发送中断通知Host有新的CQ指令到来。
i)Host收到CQ中断后从CQ队列头部取出CQ指令，并且执行CQ指令，CQ指令执行完成后通过BAR寄存器更新CQ门铃寄存器的Head。执行CQ指令将会上报应用态本次数据交互是否正常。
3.FPGA设计
FPGA设计包括，DDR乒乓设计，PCIE接口转BRAM，高速GTX接口等。vivado设计框图如下所示。

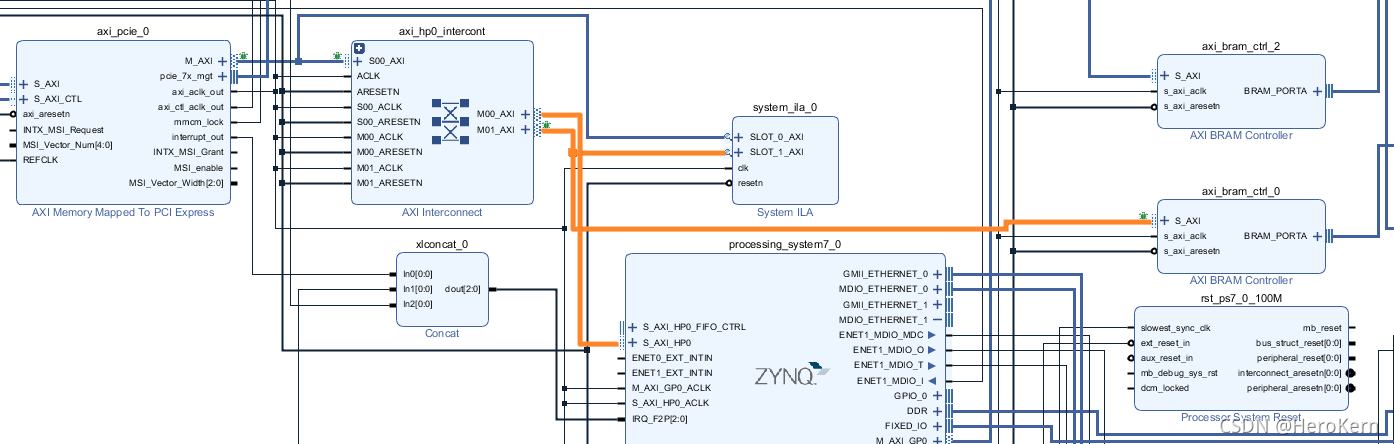

这里展现的是局部框图，这里有个细节需要注意，标红部分是PCIE接口数据进来，然后分流为两部分，一部分进入BRAM，另外一部分进入HP接口。熟悉NVME协议的人应该知道为啥要这么设计了，NVME的协议部分是走HP到PS端，让linux的nvme驱动负责解析，包括SQ,CQ都从PS端取，但是PRP地址列表我们放在PL端，因为PRP地址列表基本是固定的，地址在约定的8M块走BRAM部分数据为真实数据，这样大数据就不会走PS导致降速。这里有几个细节需要注意，PCIE TLP包交互式以4K大小，NVME的SQ交互大小为512KB（这里需要通过命令SQ去查询SSD盘的参数，队列深度和队列个数，最大交互单元为多少，这里不设计NVME协议，SQ和CQ可以网上查阅资料），那么就会头128个TLP发起访问，而HP接口Brust模式为128字节（这里可能记错了），这里提到的参数是方便抓信号使用。
4.软件设计
软件设计分为四个部分，PCIE驱动，NVME驱动，自定义驱动和应用程序。PCIe驱动负责解析PCIe接口，NVME驱动解析NVME协议，自定义驱动用于管理NVME驱动和与应用程序交互，应用程序负责文件信息管理，与上位机交互等操作。

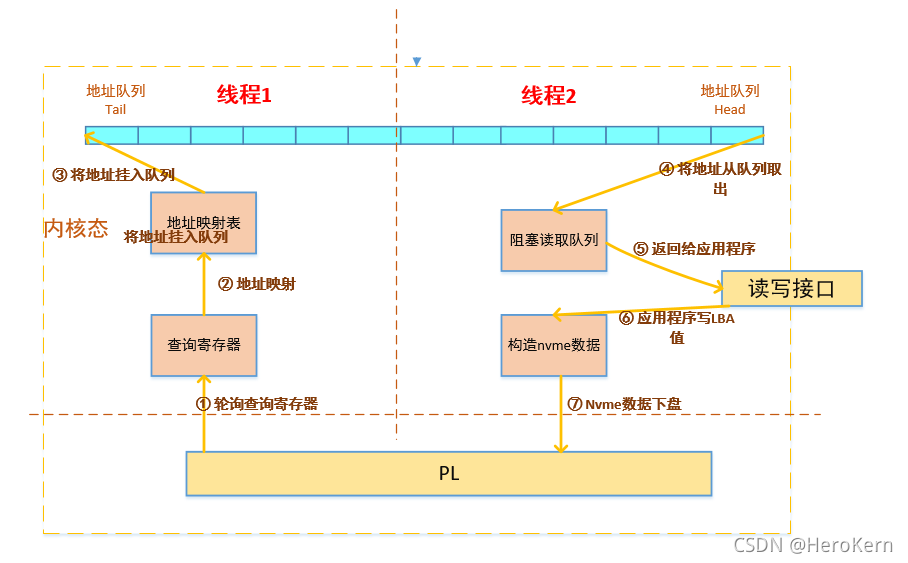

软件设计有几个细节需要注意，文件信息可以放到SSD中，对速度不影响，异常掉电软件需要好好处理，数据不是完整的8M块也需要处理。异常掉电和数据不是完整8M块可以放到一起处理，异常掉电尽量让FPGA去检测。HP接口数据是直接到DDR，需要注意Cache一致性问题，因为存在HP接口Cache一致性，当从网络卸载数据时还存在网络MAC的DMA Cache一致性问题，这里涉及东西比较多，后期文章讲解。下图是自定义驱动的框架。
5.PCIE中断分析
PCIE中断分为硬中断和软中断，在zynq中中断处理比较特殊，因为PCIe的RC和协议解析是在不同处理上，中间只能通过GPIO和HP接口进行交互。

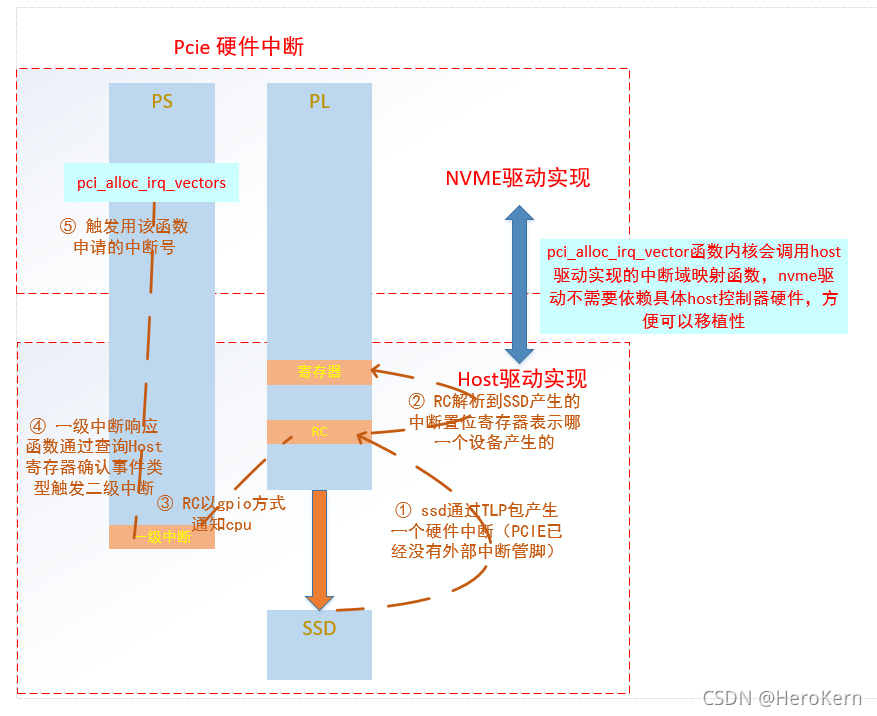

PCIe硬件中断如下所示

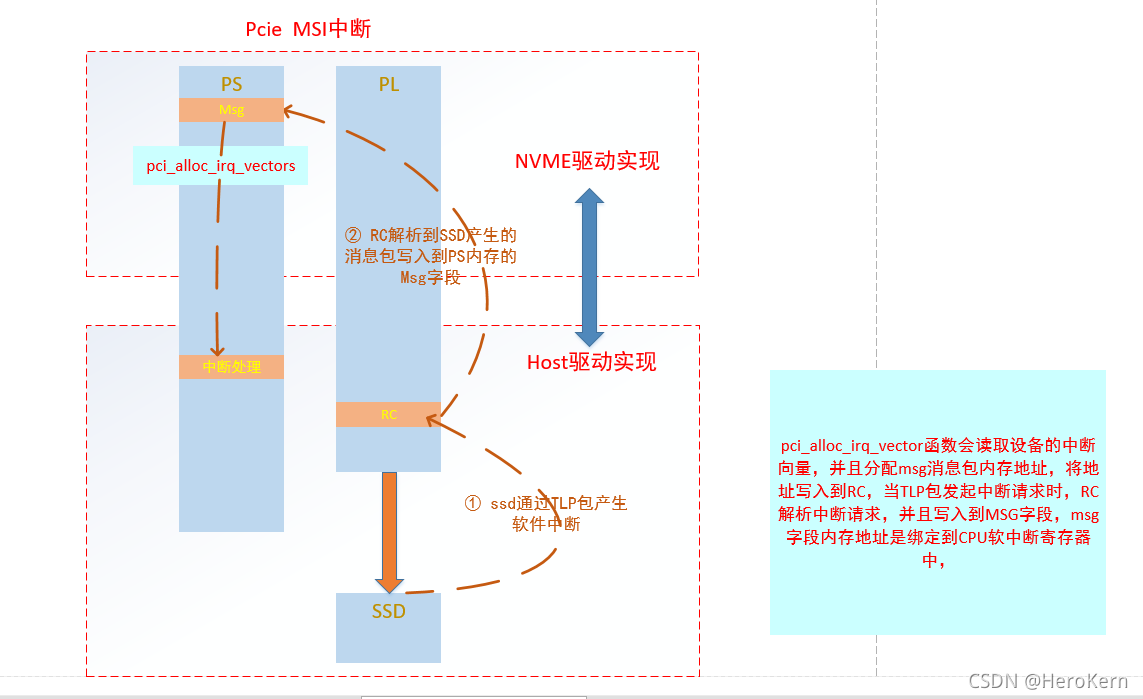

zynq中PCIe的软中断比较特殊，并不能完全按照MSI中断方式取处理。

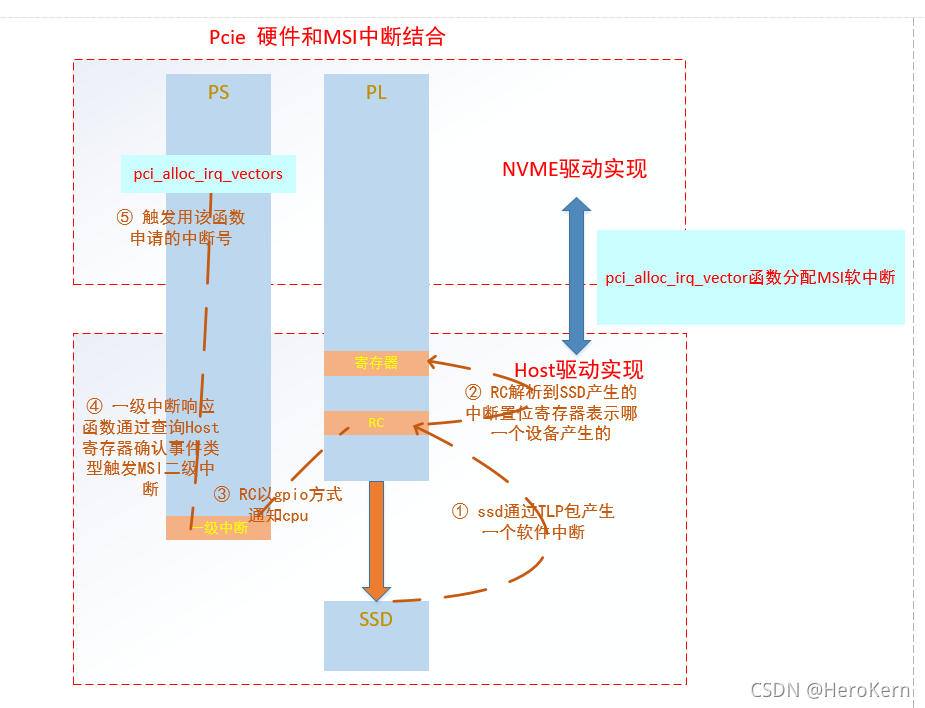

PCIe真正软中断处理方式如下所示。
6.总结
按照本文方式处理，zc706处理器存储速率能够达到1.2GB/s。本方案设计比较简单，可移植性好，并且成本低，运行稳定，开发高效。
