[系统运维]Linux Tomcat 多实例与负载均衡

目录

Linux Tomcat 多实例与负载均衡

一、Tomcat 多实例

?二、Nginx + Tomcat 负载均衡、动静分离

部署 Nginx 负载均衡器

Linux Tomcat 多实例与负载均衡

一、Tomcat 多实例

安装 JDK

在部署 Tomcat 之前必须安装好 jdk，因为 jdk 是 Tomcat 运行的必要环境

1. #关闭防火墙

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

2. #将安装 Tomcat 所需软件包传到/opt目录下
apache-tomcat-9.0.16.tar.gz
jdk-8u201-linux-x64.rpm

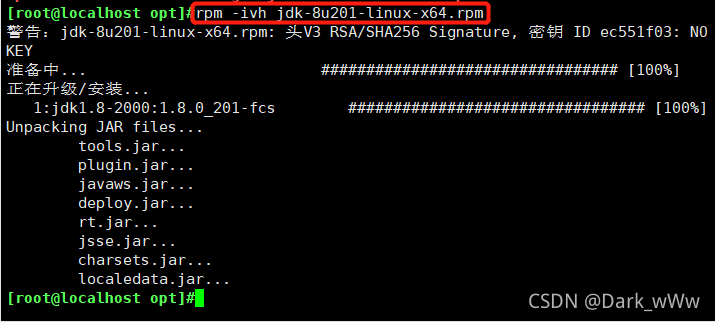

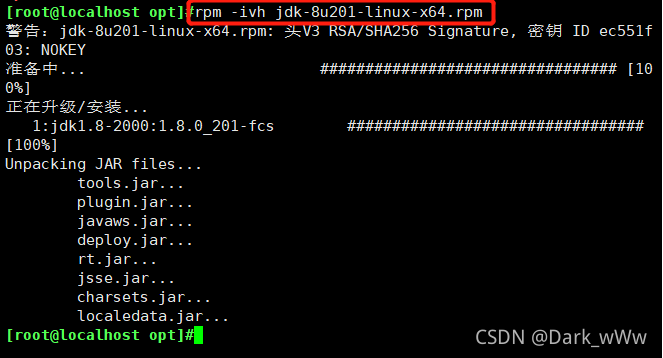

3. #切换至/opt下，安装JDK
cd /opt
rpm -ivh jdk-8u201-linux-x64.rpm
?

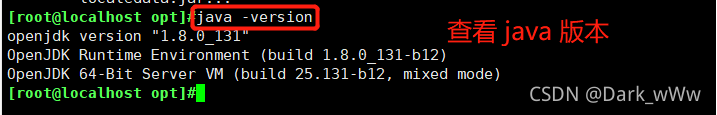

4. #查看java版本
java -version

?安装 Tomcat

1. #切换至/opt下，解压tomcat包
cd /opt
tar -zxf apache-tomcat-9.0.16.tar.gz
?

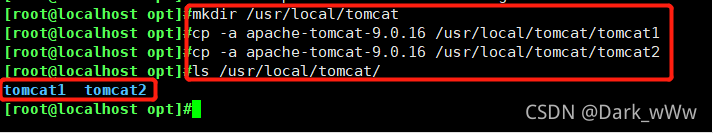

2. #新建文件夹/usr/local/tomcat
mkdir /usr/local/tomcat

3. #将解压后的包拷贝至/usr/local/下并重命名
cp -a apache-tomcat-9.0.16 /usr/local/tomcat/tomcat1
cp -a apache-tomcat-9.0.16 /usr/local/tomcat/tomcat2

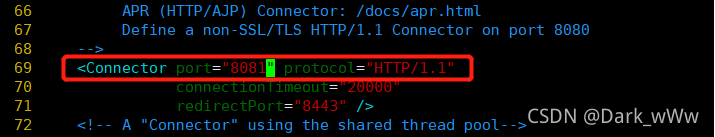

?修改 Tomcat 2 中的主配置文件

vim /usr/local/tomcat/tomcat2/conf/server.xml
?
22 <Server port="8006" shutdown="SHUTDOWN">
69     <Connector port="8081" protocol="HTTP/1.1"

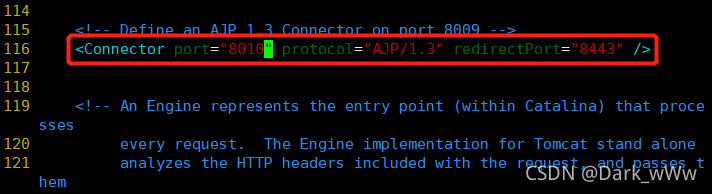

116     <Connector port="8010" protocol="AJP/1.3" redirectPort="8443" />
?

?修改启动脚本和关闭脚本

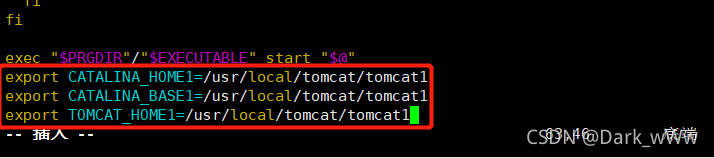

1. #修改tomcat1的/usr/local/tomcat/tomcat1/bin/startup.sh
vim /usr/local/tomcat/tomcat1/bin/startup.sh
?
export CATALINA_HOME1=/usr/local/tomcat/tomcat1
export CATALINA_BASE1=/usr/local/tomcat/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat/tomcat1
?

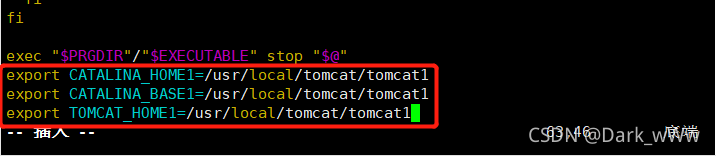

2. #修改tomcat1 的/usr/local/tomcat/tomcat1/bin/shutdown.sh
vim /usr/local/tomcat/tomcat1/bin/shutdown.sh
?
export CATALINA_HOME1=/usr/local/tomcat/tomcat1
export CATALINA_BASE1=/usr/local/tomcat/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat/tomcat1
?
?

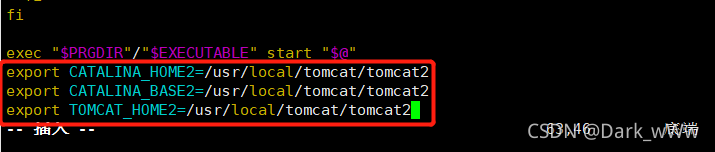

3. #修改tomcat2的/usr/local/tomcat/tomcat2bin/startup.sh
vim /usr/local/tomcat/tomcat2/bin/startup.sh
?
export CATALINA_HOME1=/usr/local/tomcat/tomcat2
export CATALINA_BASE1=/usr/local/tomcat/tomcat2
export TOMCAT_HOME1=/usr/local/tomcat/tomcat2
?

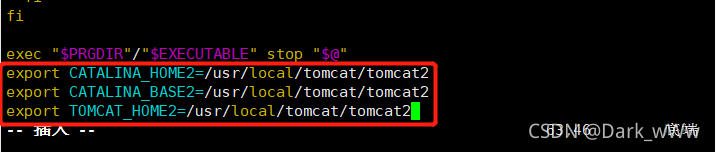

4. #修改tomcat2的/usr/local/tomcat/tomcat2/bin/shutdown.sh
vim /usr/local/tomcat/tomcat2/bin/shutdown.sh
?
export CATALINA_HOME1=/usr/local/tomcat/tomcat2
export CATALINA_BASE1=/usr/local/tomcat/tomcat2
export TOMCAT_HOME1=/usr/local/tomcat/tomcat2
?

?Tomcat 1

?Tomcat 2

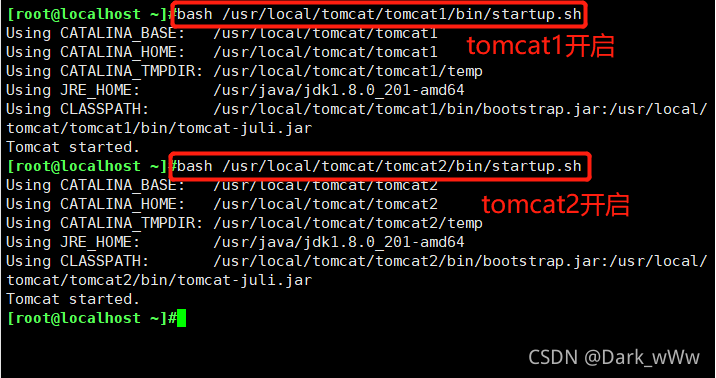

?启动 Tomcat 查看

1. #启动tomcat1
cd /usr/local/tomcat/
./tomcat1/bin/startup.sh
?
2. #启动tomcat2
./tomcat2/bin/startup.sh
?

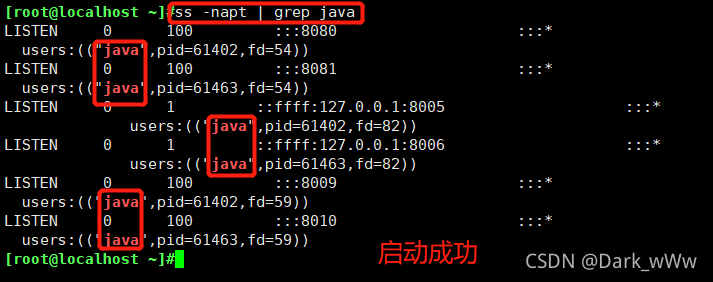

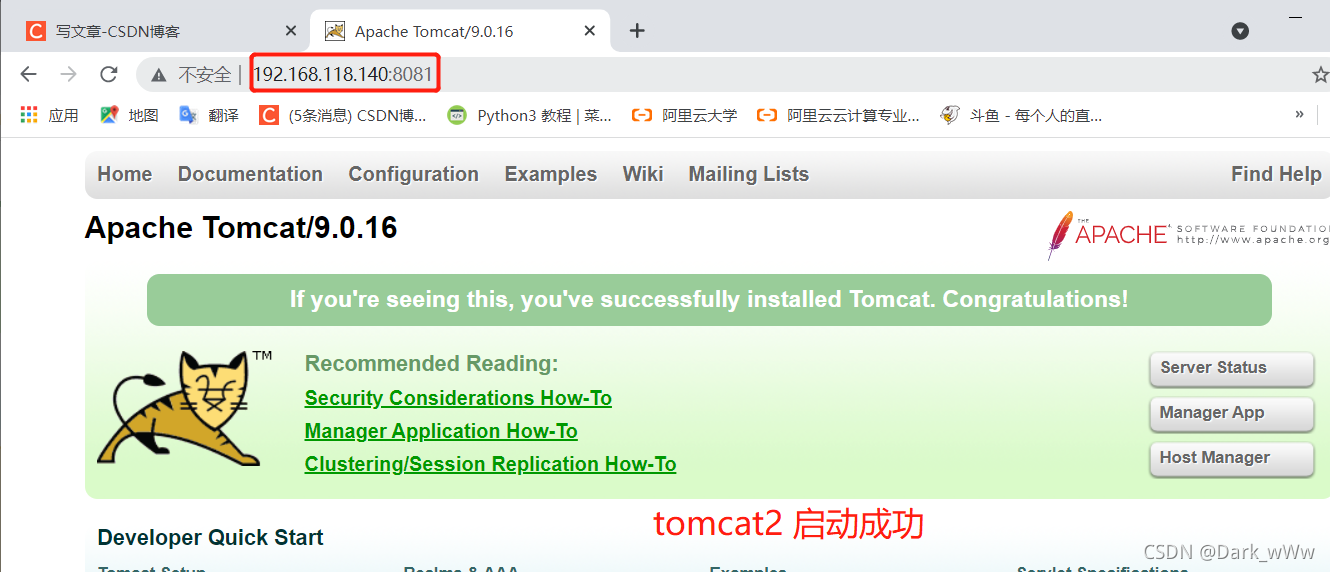

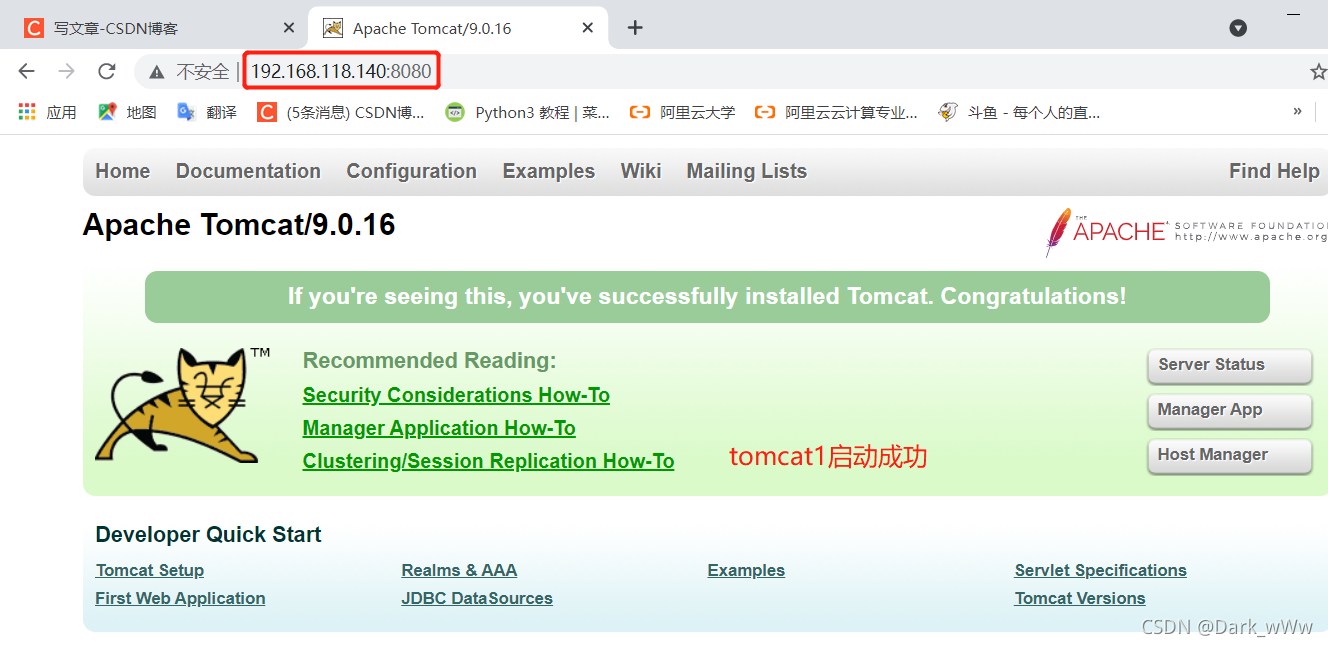

3. #查看是否启动成功
ss -ntap|grep java
http://192.168.118.140:8080/

?二、Nginx + Tomcat 负载均衡、动静分离

?

standalone模式，Tomcat单独运行，直接接受用户的请求，不推荐

反向代理，单机运行，提供了一个Nginx作为反向代理，可以做到静态由nginx提供响应，动态jsp

代理给Tomcat

LNMT：Linux + Nginx + MySQL + Tomcat

LAMT：Linux + Apache（Httpd）+ MySQL + Tomcat

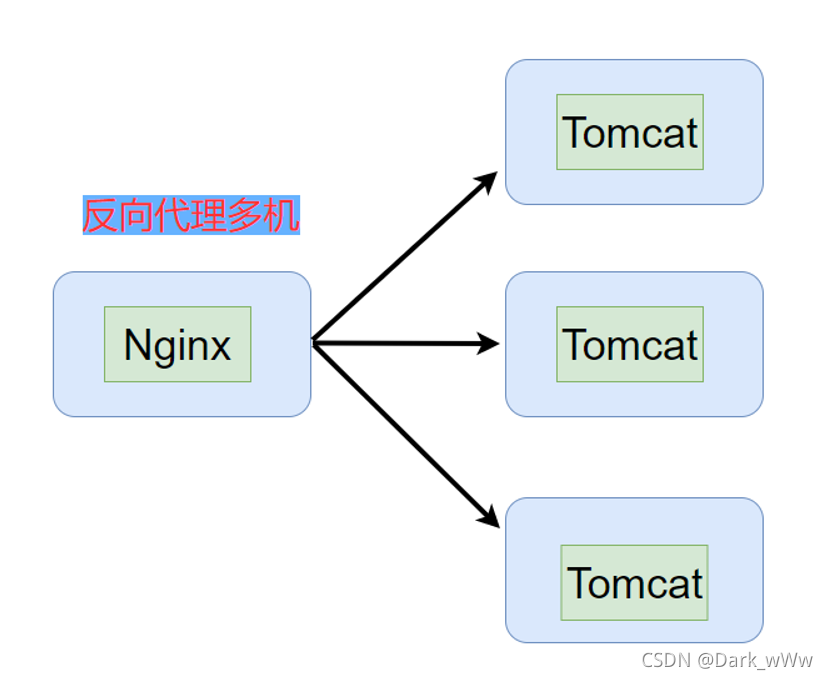

前置一台Nginx，给多台Tomcat实例做反向代理和负载均衡调度，Tomcat上部署的纯动态页面更

适合

LNMT：Linux + Nginx + MySQL + Tomcat

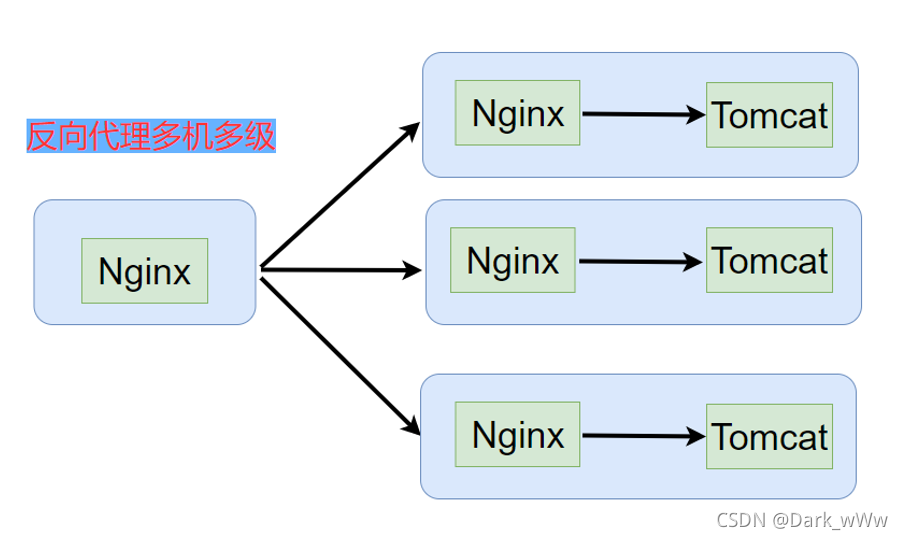

多级代理

LNNMT：Linux + Nginx + Nginx + MySQL + Tomcat

动态服务器的问题，往往就是并发能力太弱，往往需要多台动态服务器一起提供服务。如何把并发的压力分摊，这就需要调度，采用一定的调度策略，将请求分发给不同的服务器，这就是Load Balance负载均衡

当单机Tomcat，演化出多机多级部署的时候，一个问题便凸显出来，这就是Session。而这个问题的由来，都是由于HTTP协议在设计之初没有想到未来的发展

部署 Nginx 负载均衡器

环境简介：

ngnix：192.168.59.140

tomcat1：192.168.59.150

tomcat2： 192.168.59.160

Nginx

1. #关闭防火墙
systemctl stop firewalld
setenforce 0
?
2. #安装依赖关系包
yum -y install pcre-devel zlib-devel gcc gcc-c++ make
?
3. #新建用户和组便于管理
useradd -M -s /sbin/nologin nginx
?

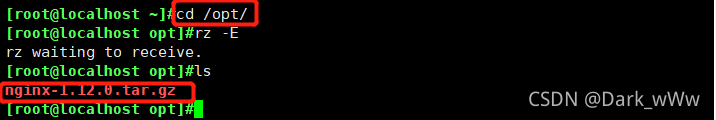

4. #切换至opt目录，将下载好的压缩包传进来解压
cd /opt
tar -zxf nginx-1.12.0.tar.gz
?

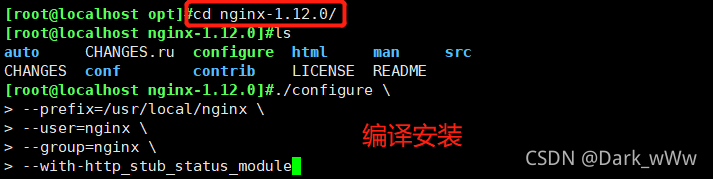

4. #切换至解压后的目录下编译
cd nginx-1.12.0
?
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module
?
5. #安装
make && make install -j4
?
6. #做软连接，让系统识别nginx的操作命令
ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/
?
7. #将nginx命令加入服务
cd /lib/systemd/system

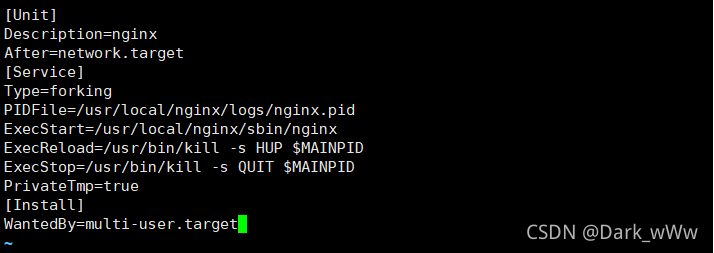

vim nginx.service
#!/bin.bash
[Unit]
Description=nginx
After=network.target
[Service]
Type=forking
PIDFile=/usr/local/nginx/logs/nginx.pid
ExecStart=/usr/local/nginx/sbin/nginx
ExecReload=/usr/bin/kill -s HUP $MAINPID
ExecStop=/usr/bin/kill -s QUIT $MAINPID
PrivateTmp=true
[Install]
WantedBy=multi-user.target
?
8. #重新加载单元.启动服务
systemctl daemon-reload
systemctl start nginx
?

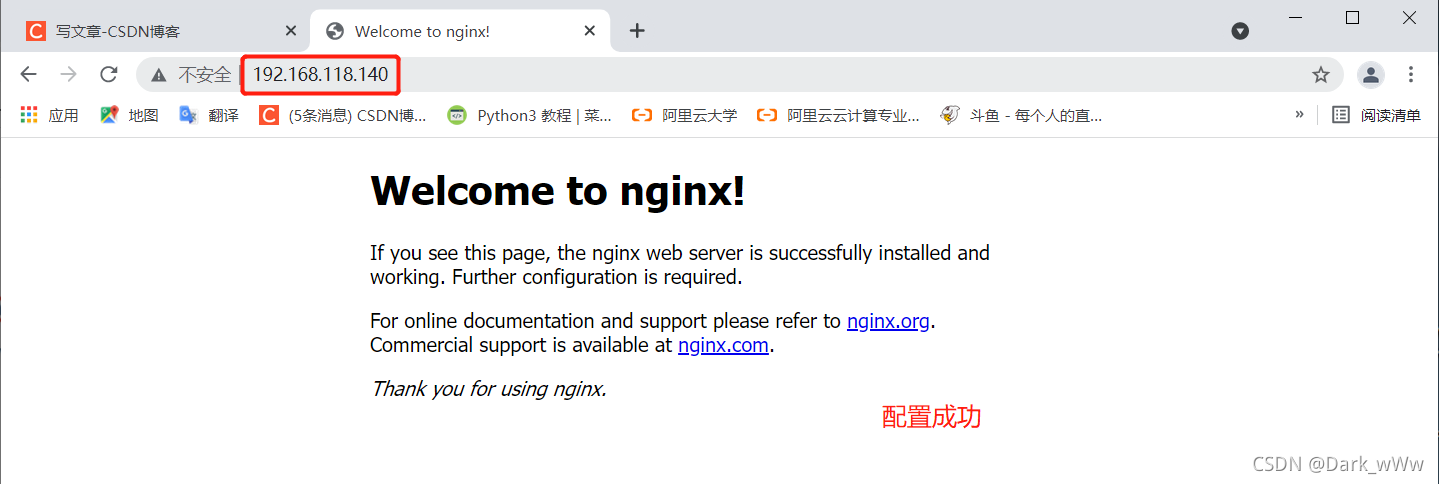

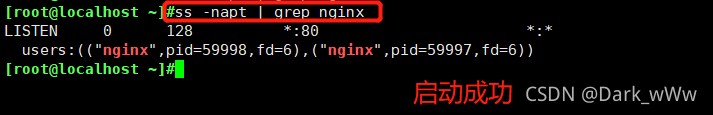

9. #查看是否成功启动
ss -ntap|grep nginx
http://192.168.118.140/

?Tomcat 1 （192.168.118.150）

1. #关闭防火墙
systemctl stop firewalld
setenforce 0
?

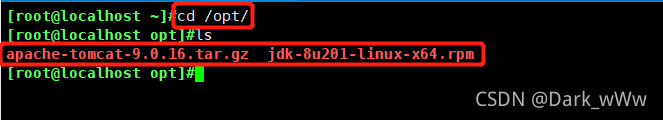

2. #切换至/opt，将安装 Tomcat 所需软件包传到/opt目录下
apache-tomcat-9.0.16.tar.gz
jdk-8u201-linux-x64.rpm
?

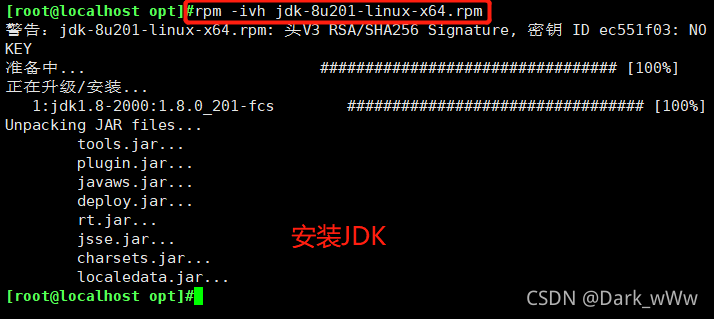

3. #安装JDK
rpm -ivh jdk-8u201-linux-x64.rpm
?

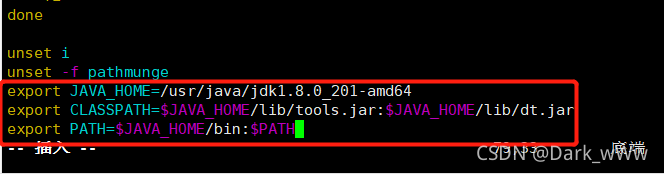

4. #修改换将变量配置文件
vim /etc/profile
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH
?
5. #刷新配置文件
source /etc/profile
?

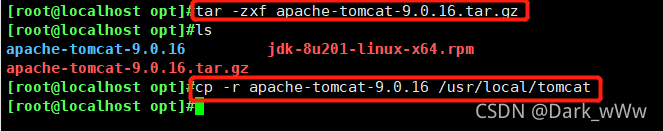

6. #切换至/opt下，解压tomcat包
cd /opt
tar -zxf apache-tomcat-9.0.16.tar.gz
?
7. #将解压后的包拷贝至/usr/local/下并重命名
cp -r apache-tomcat-9.0.16 /usr/local/tomcat
?
8. #添加用户设置属主属组
useradd -s /sbin/nologin tomcat
chown tomcat:tomcat /usr/local/tomcat -R
?
?

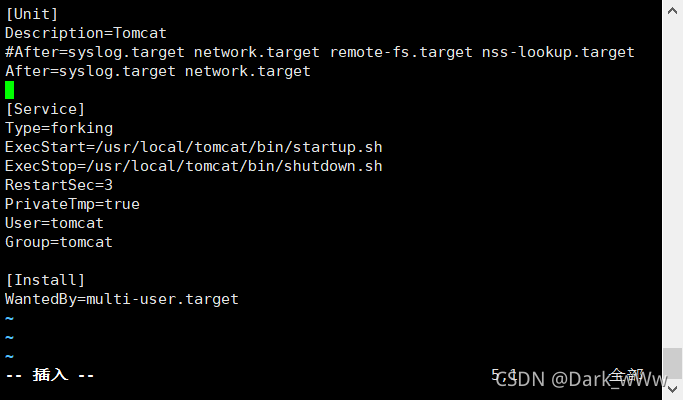

9. #新建服务文件
vim /etc/systemd/system/tomcat.service
[Unit]
Description=Tomcat
#After=syslog.target network.target remote-fs.target nss-lookup.target
After=syslog.target network.target
?
[Service]
Type=forking
ExecStart=/usr/local/tomcat/bin/startup.sh
ExecStop=/usr/local/tomcat/bin/shutdown.sh
RestartSec=3
PrivateTmp=true
User=tomcat
Group=tomcat
?
[Install]
WantedBy=multi-user.target
?

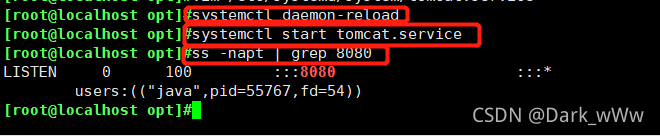

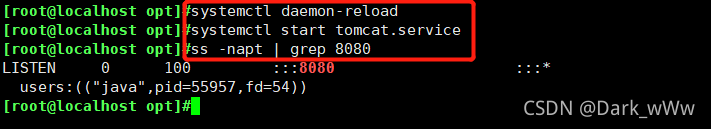

10. #重新加载服务，并开启，查看是否成功启动
?
systemctl daemon-reload
systemctl start tomcat
ss -ntap |grep 8080
?
?
?
#############新建动态页面站点###########3
?
11. #切换至webapp下，新建test目录
cd /usr/local/tomcat/webapps/
mkdir test
?

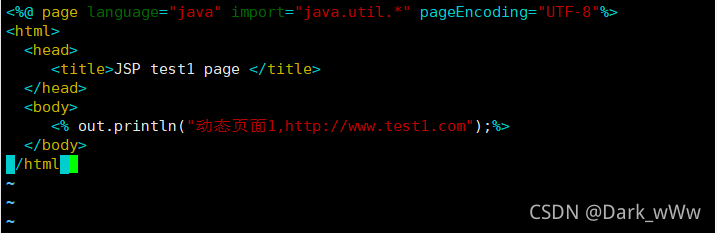

12. #建立动态页面文件
vim test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
  <head>
     <title>JSP test1 page </title>
  </head>
  <body>
     <% out.println("动态页面1,http://www.test1.com");%>
  </body>
</html>
?

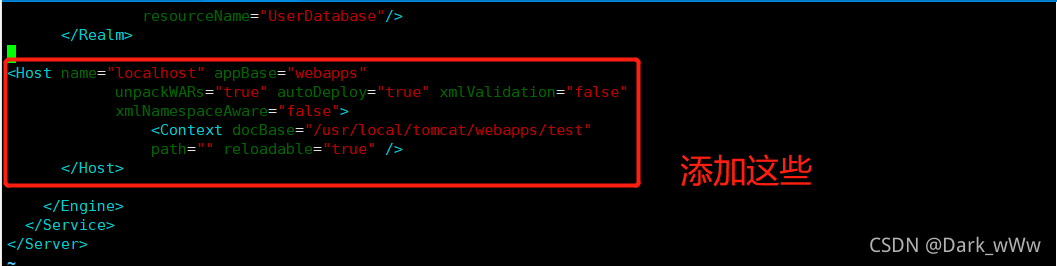

13. #修改主配置文件
vim /usr/local/tomcat/conf/server.xml

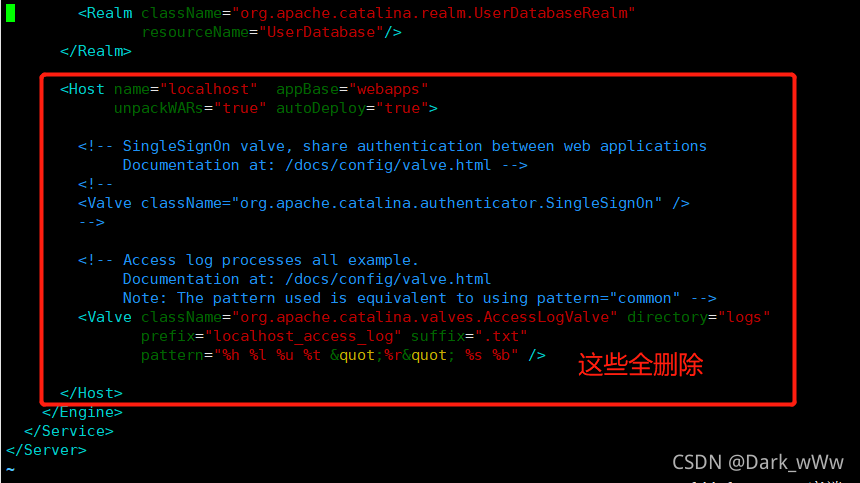

删除原来的站点模块
添加
<Host name="localhost" appBase="webapps"
            unpackWARs="true" autoDeploy="true" xmlValidation="false"
            xmlNamespaceAware="false">
                <Context docBase="/usr/local/tomcat/webapps/test"
                path="" reloadable="true" />
      </Host>
?
?

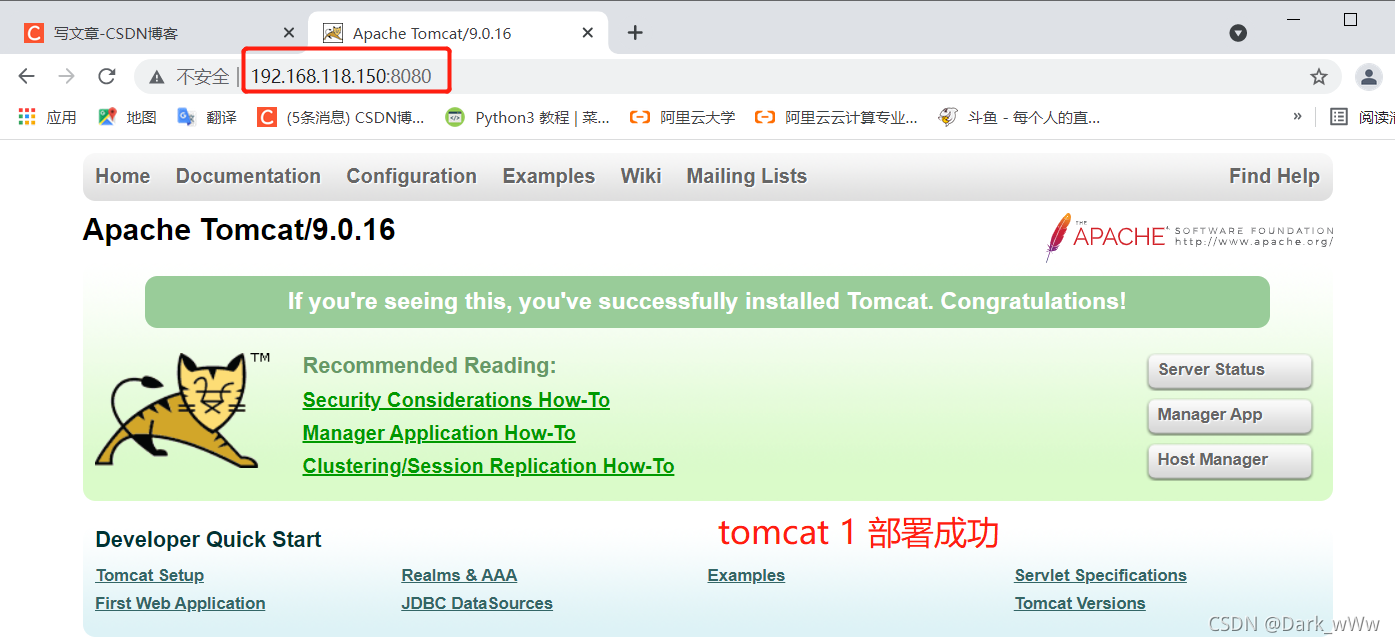

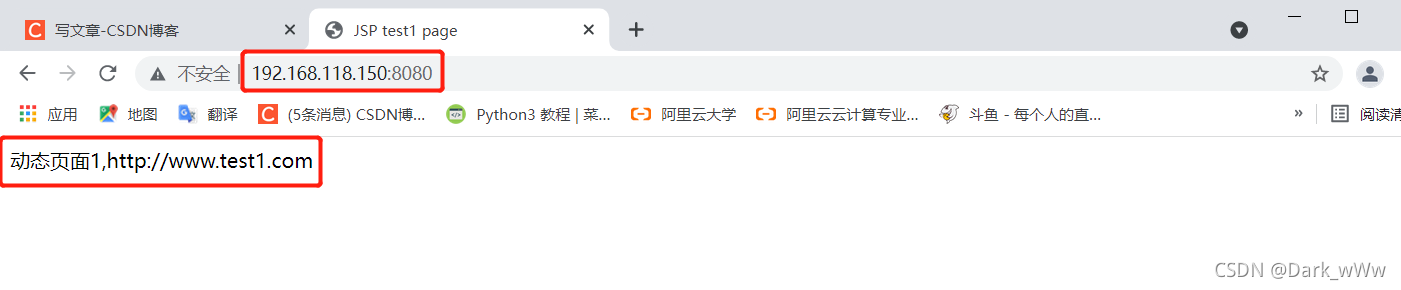

14. #重启服务，并在网页测试
systemctl restart tomcat.service
http://192.168.118.150:8080/

?Tomcat 2 （192.168.118.160）

1. #关闭防火墙
systemctl stop firewalld
setenforce 0
?
2. #切换至/opt，将安装 Tomcat 所需软件包传到/opt目录下
apache-tomcat-9.0.16.tar.gz
jdk-8u201-linux-x64.rpm
?
3. #安装JDK
rpm -ivh jdk-8u201-linux-x64.rpm
?

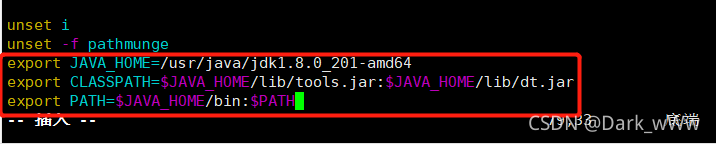

4. #修改环境变量配置文件
vim /etc/profile
export JAVA_HOME=/usr/java/jdk1.8.0_201-amd64
export CLASSPATH=$JAVA_HOME/lib/tools.jar:$JAVA_HOME/lib/dt.jar
export PATH=$JAVA_HOME/bin:$PATH
?
5. #刷新配置文件
source /etc/profile
?
6. #切换至/opt下，解压tomcat包
cd /opt
tar -zxf apache-tomcat-9.0.16.tar.gz
?
7. #将解压后的包拷贝至/usr/local/下并重命名
cp -r apache-tomcat-9.0.16 /usr/local/tomcat
?
8. #添加用户设置属主属组
useradd -s /sbin/nologin tomcat
chown tomcat:tomcat /usr/local/tomcat -R
?
?
9. #新建服务文件
vim /etc/systemd/system/tomcat.service
[Unit]
Description=Tomcat
#After=syslog.target network.target remote-fs.target nss-lookup.target
After=syslog.target network.target
?
[Service]
Type=forking
ExecStart=/usr/local/tomcat/bin/startup.sh
ExecStop=/usr/local/tomcat/bin/shutdown.sh
RestartSec=3
PrivateTmp=true
User=tomcat
Group=tomcat
?
[Install]
WantedBy=multi-user.target
?
10. #重新加载服务，并开启，查看是否成功启动
?
systemctl daemon-reload
systemctl start tomcat
ss -ntap |grep 8080
?
?
?
#############新建动态页面站点###########3
?
11. #切换至webapp下，新建test目录
cd /usr/local/tomcat/webapps/
mkdir test
?

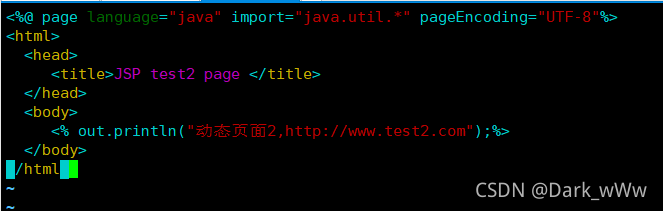

12. #建立动态页面文件
vim test/index.jsp
<%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
<html>
  <head>
     <title>JSP test2 page </title>
  </head>
  <body>
     <% out.println("动态页面2,http://www.test2.com");%>
  </body>
</html>
?

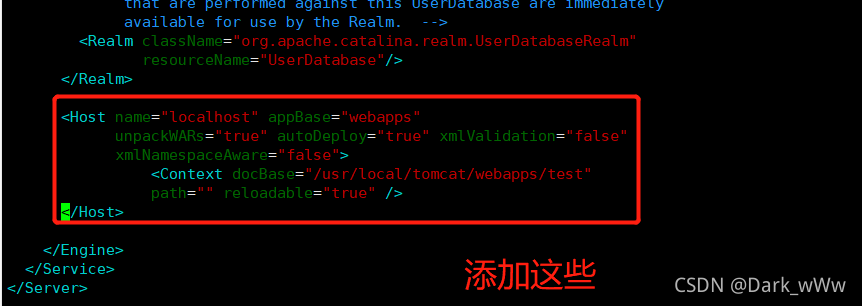

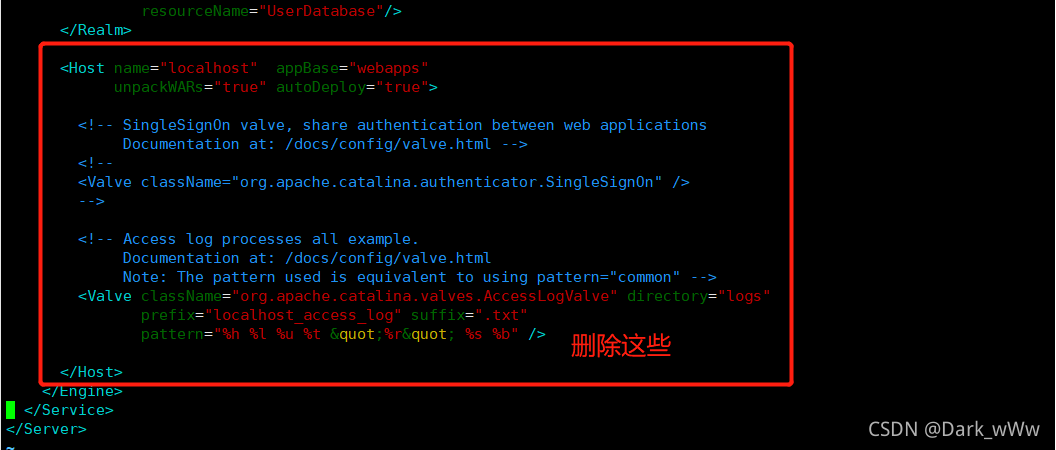

13. #修改主配置文件
vim /usr/local/tomcat/conf/server.xml
删除原来的站点模块
添加
<Host name="localhost" appBase="webapps"
            unpackWARs="true" autoDeploy="true" xmlValidation="false"
            xmlNamespaceAware="false">
                <Context docBase="/usr/local/tomcat/webapps/test"
                path="" reloadable="true" />
      </Host>
?
?

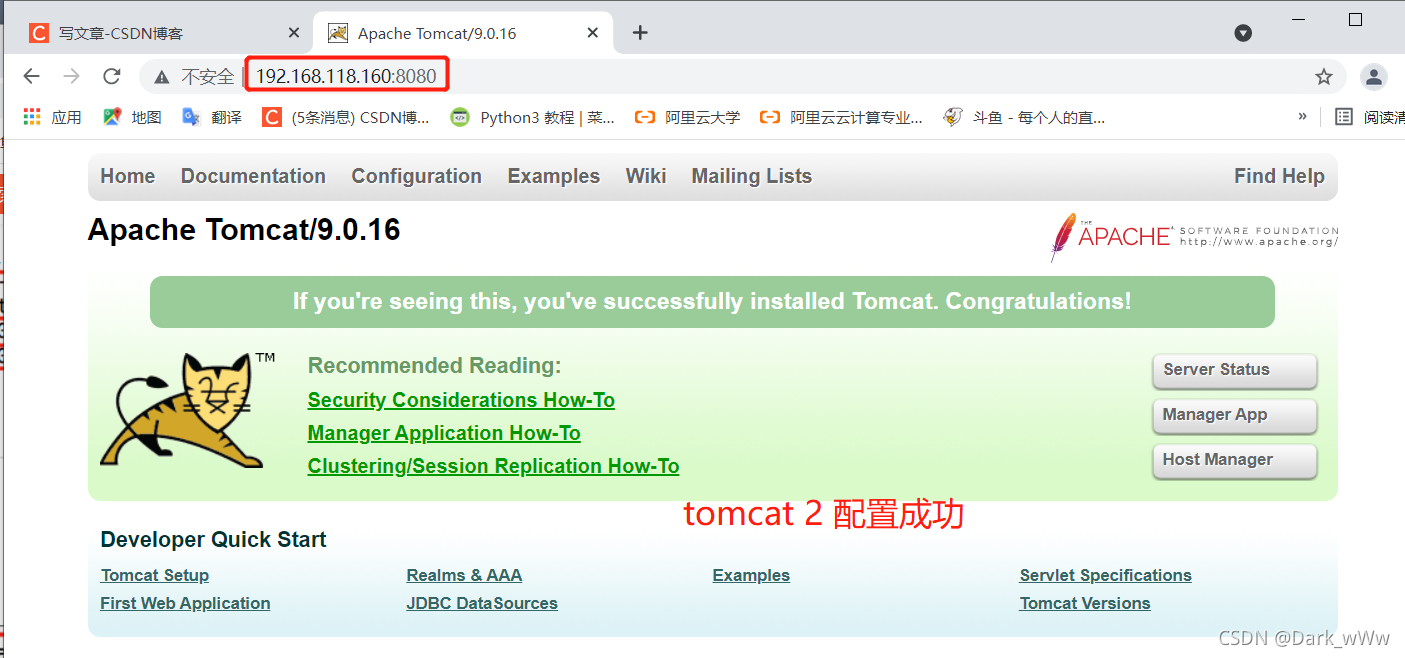

14. #重启服务，并在网页测试
systemctl restart tomcat.service
http://192.168.118.160:8080/

?Nginx 配置

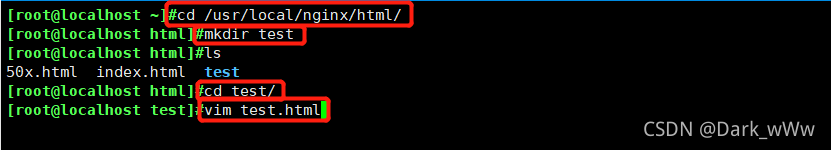

1. #切换至/usr/local/nginx/html/目录下
cd /usr/local/nginx/html/
?
2. #创建test文件夹，并在里面创建静态网页
mkdir test
cd test
vim test.html
this is static test web !!
?
3. #拖一张图片至test下改名为A.jpg
mv 1.jfif 1.jpg
?
4. #配置主配置文件
vim /usr/local/nginx/conf/nginx.conf
?
#配置负载均衡服务器列表，weight参数表示权重，权重越高，被分配到的概率越大
#gzip  on;
    upstream tomcat_server {
                    server 192.168.118.150:8080 weight=1;
                    server 192.168.118.160:8080 weight=1;

                    }

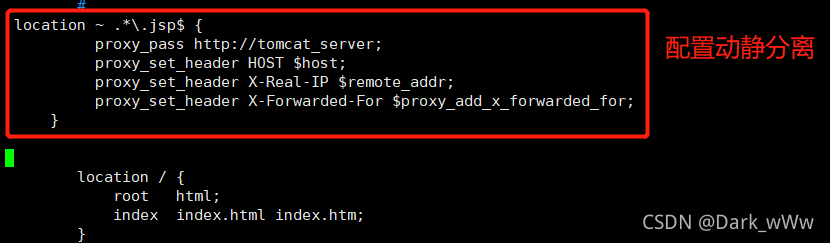

#动静分离
 location ~ .*\.jsp$ {
          proxy_pass http://tomcat_server;
          proxy_set_header HOST $host;
          proxy_set_header X-Real-IP $remote_addr;
          proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
     }
?

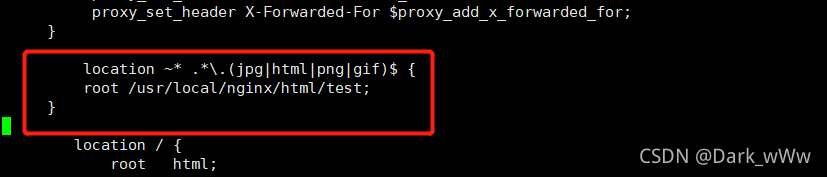

#静态图片正则
         location ~* .*\.(jpg|html|png|gif)$ {
         root /usr/local/nginx/html/test;
     }
?
?
         location / {
            root   html;
            index  index.html index.htm;
     }
?
?
?

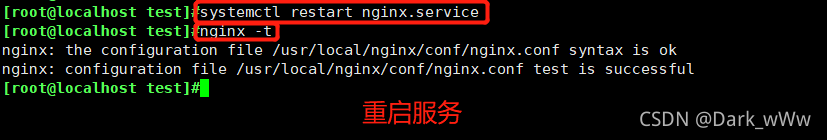

5.  #重启nginx并测试

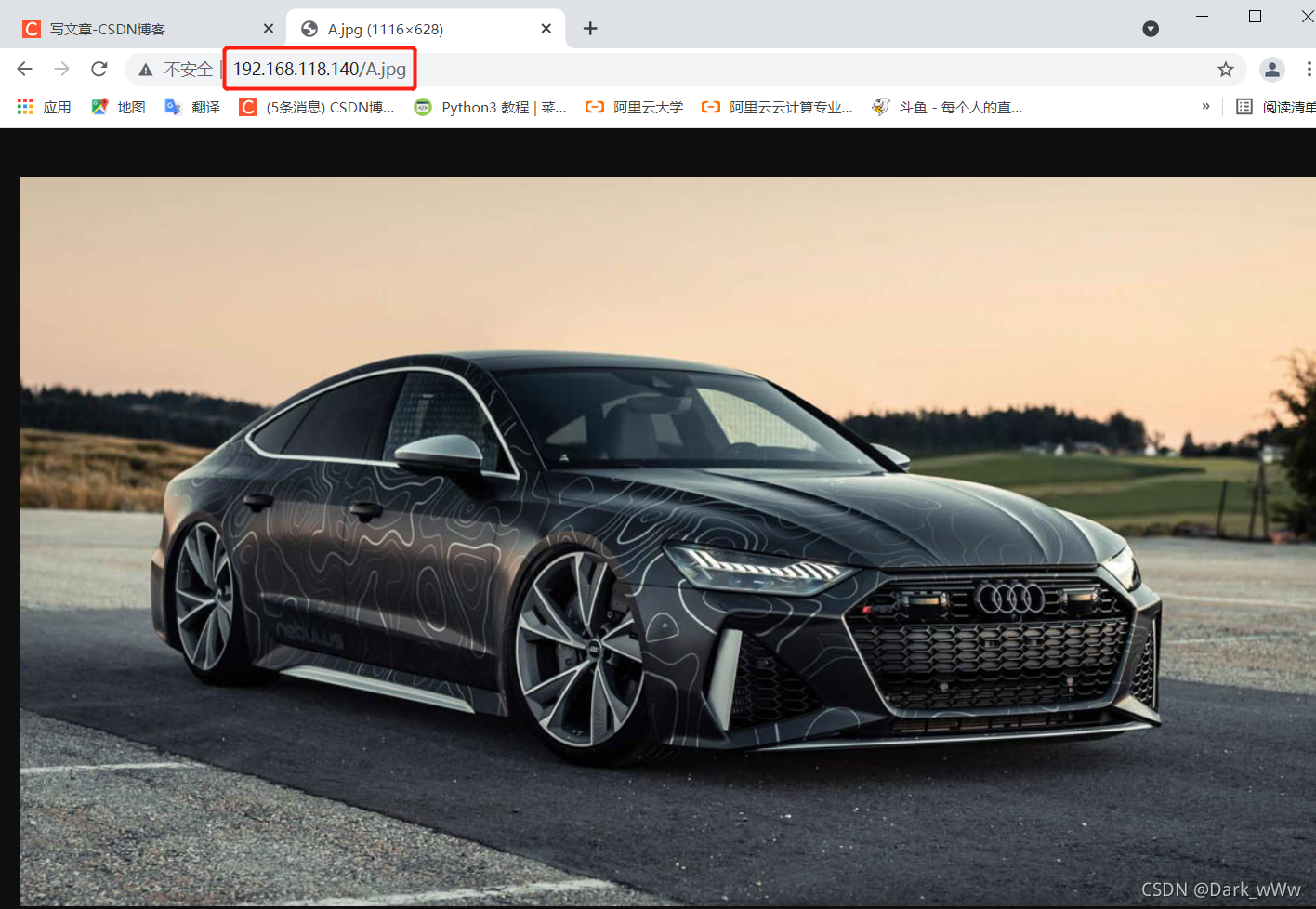

http://192.168.118.140/A.jpg
http://192.168.118.140/test.html

?
