[系统运维]手把手教你开发图片识别（QT篇）

tesseract是一个开源的OCR库在linux系统中我们可以很方便的开发一个简单的图片识别工具。
开发环境：QT 5.11.3
操作系统：UOS 64位（debian） 支持国产操作系统！

安装开发环境

sudo apt-get install tesseract-ocr 			# tesseract
sudo apt-get install libtesseract-dev 		# 安装开发包
sudo apt-get install tesseract-ocr-eng 		# 安装英语
sudo apt-get install tesseract-ocr-chi-sim  # 安装中文语言包

dpkg -L tesseract-ocr-eng					# 查看语言包的安装目录，开发的时候需要配置

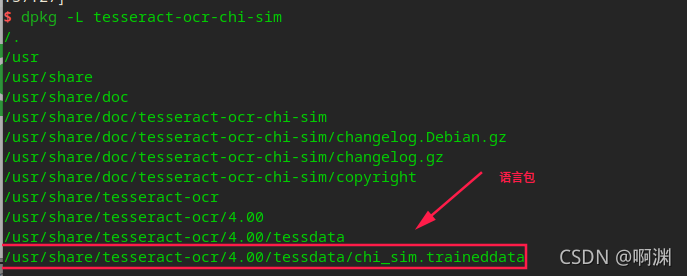

dpkg -L tesseract-ocr-chi-sim				# 查看语言包的安装目录，开发的时候需要配置

获取语言包的路径

/usr/share/tesseract-ocr/4.00/tessdata/

开发

1. 新建工程

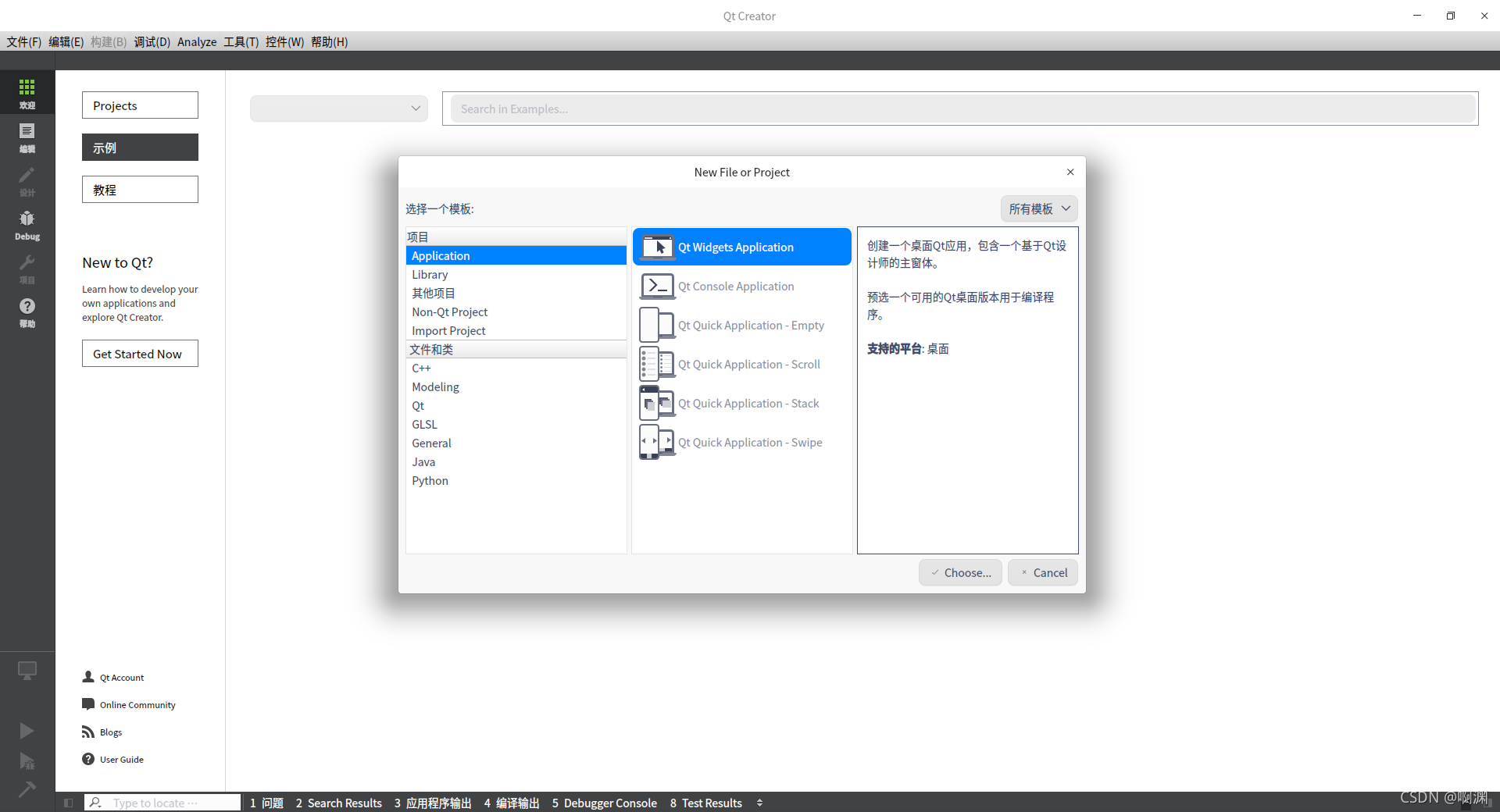

新建QT工程。

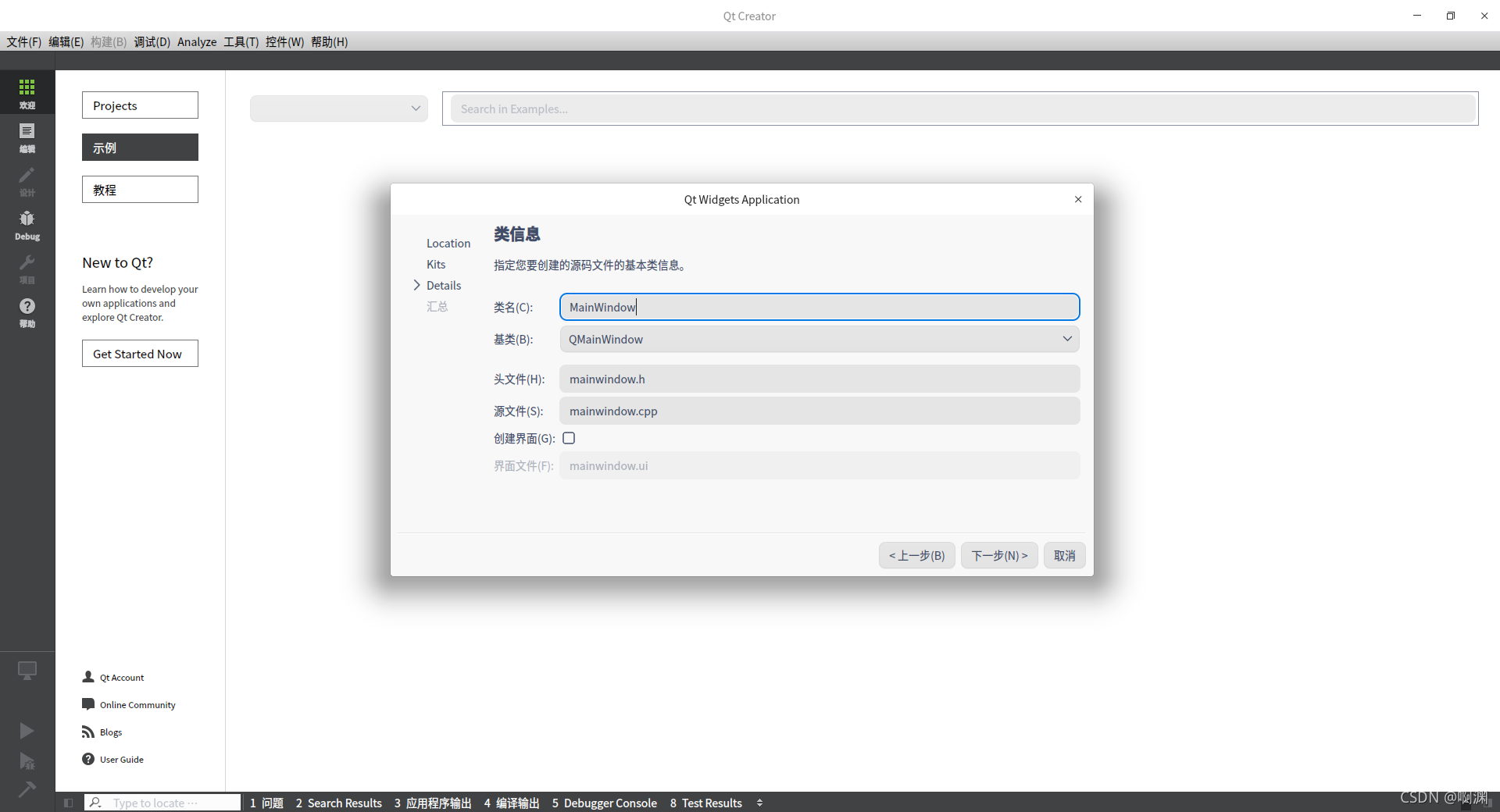

我的项目中一般不使用界面文件，因此去掉勾选。

2. 开发配置

1. 在pro文件中添加动态库。

   LIBS +=  -llept
   LIBS += -ltesseract

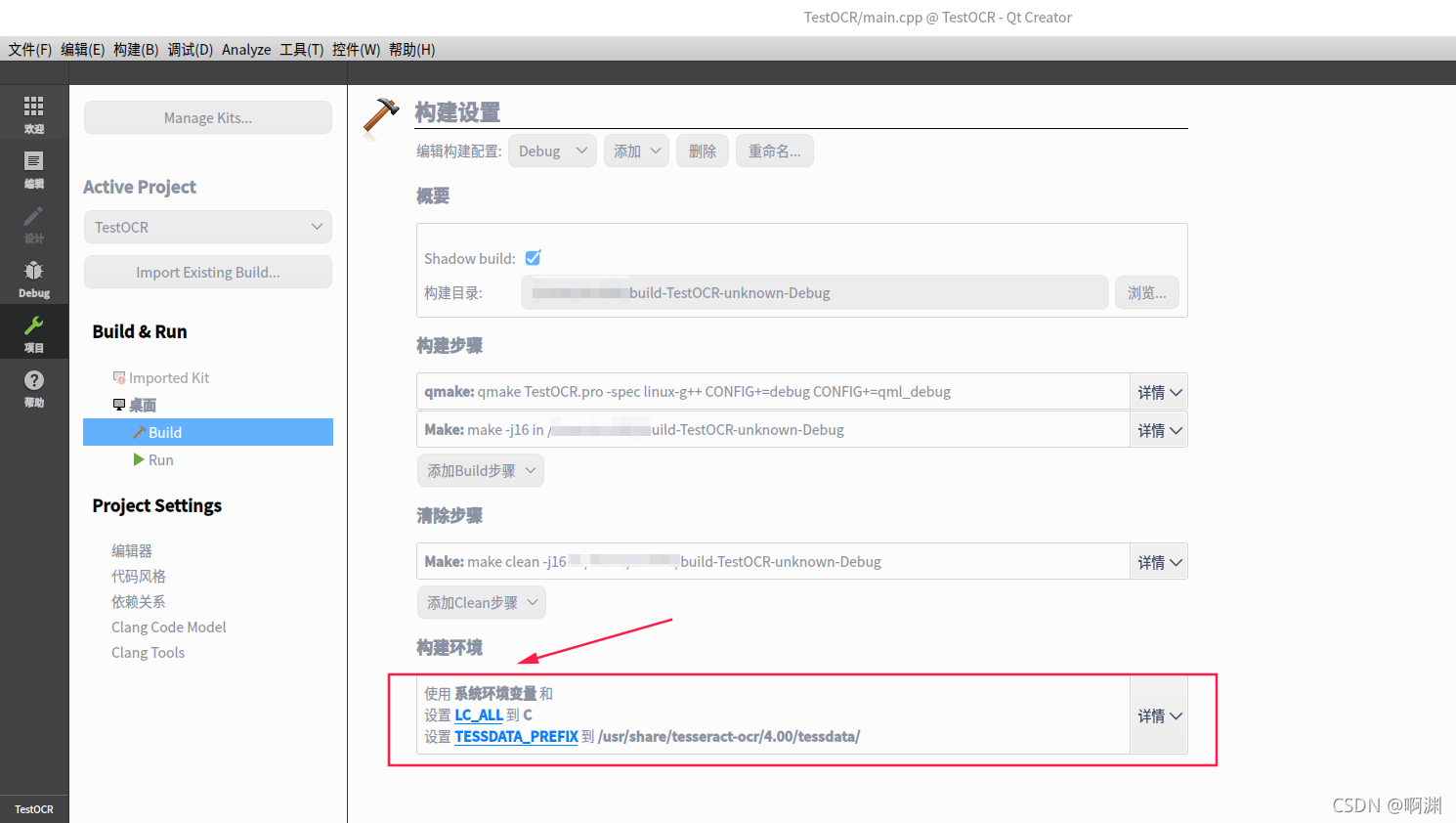

2. 配置语言包路径
   有在识别文字的时候需要使用到语言包因此需要配置语言包的环境变量。

export TESSDATA_PREFIX=/usr/share/tesseract-ocr/4.00/tessdata/
export LC_ALL=C

3. 界面开发

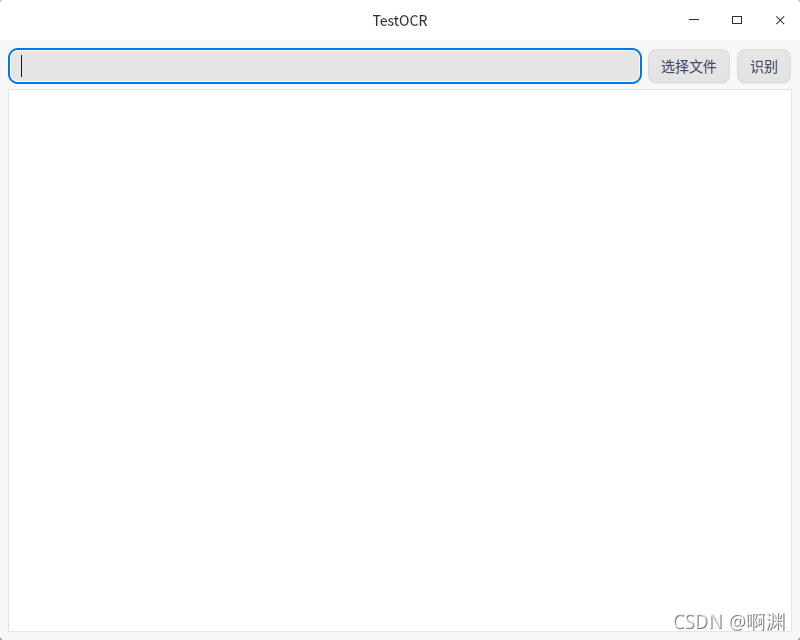

布局结果大致如下：

以下代码仅是布局代码。

mainwindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>


class QWidget;
class QVBoxLayout;
class QHBoxLayout;
class QLineEdit;
class QPushButton;
class QTextEdit;
class MainWindow : public QMainWindow
{
    Q_OBJECT
private:
    QWidget *m_Widgetmain;
    QHBoxLayout *m_layoutFileSelect;
    QVBoxLayout *m_layoutMain;
    QLineEdit *m_lineEditPath;      // 显示图片路径
    QPushButton *m_btnSelectFile;   // 文件选择按钮
    QTextEdit *m_textEditRes;       // 结果展示
public:
    MainWindow(QWidget *parent = 0);
    ~MainWindow();
public slots:
    // 控件按钮选择文件的事件处理
    void slotSelectFile();
};

#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"
#include <QHBoxLayout>
#include <QVBoxLayout>
#include <QLineEdit>
#include <QTextEdit>
#include <QPushButton>
#include <QFileDialog>
#include <tesseract/baseapi.h>
#include <leptonica/allheaders.h>
#include <QDebug>
MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent),
      m_Widgetmain(new QWidget),
      m_layoutFileSelect(new QHBoxLayout()),
      m_layoutMain(new QVBoxLayout()),
      m_lineEditPath(new QLineEdit),
      m_btnSelectFile(new QPushButton),
      m_btnOrc(new QPushButton),
      m_textEditRes(new QTextEdit)
{
    m_btnSelectFile->setText("选择文件");
    m_btnOrc->setText("识别");
    m_layoutFileSelect->addWidget(m_lineEditPath);
    m_layoutFileSelect->addWidget(m_btnSelectFile);
    m_layoutFileSelect->addWidget(m_btnOrc);
    m_layoutMain->addLayout(m_layoutFileSelect);
    m_layoutMain->addWidget(m_textEditRes);
    m_Widgetmain->setLayout(m_layoutMain);

    // 设置按钮监听事件
    connect(m_btnSelectFile,&QPushButton::clicked,this,&MainWindow::slotSelectFile);
    connect(m_btnOrc,&QPushButton::clicked,this,&MainWindow::slotGetORCRes);
    setCentralWidget(m_Widgetmain);
    resize(800,600);
}

MainWindow::~MainWindow()
{

}

void MainWindow::slotSelectFile()
{
    QFileDialog fileDlg;
    QString file_name = QFileDialog::getOpenFileName(NULL,"标题",".","*.*");
    m_lineEditPath->setText(file_name);
}

void MainWindow::slotGetORCRes()
{
   	// todo
}

4. 功能开发

void MainWindow::slotGetORCRes()
{
    char *outText;

   tesseract::TessBaseAPI *api = new tesseract::TessBaseAPI();
   // Initialize tesseract-ocr with English, without specifying tessdata path
   if (api->Init(NULL, "chi_sim")) {
       fprintf(stderr, "Could not initialize tesseract.\n");
       exit(1);
   }

   // Open input image with leptonica library
   QString strPath = m_lineEditPath->text(); // 获取图片路径
   Pix *image = pixRead(strPath.toUtf8());
   api->SetImage(image);
   // Get OCR result
   outText = api->GetUTF8Text();
   qInfo()<<outText;
   printf("OCR output:\n%s", outText);
   // 显示结果
   m_textEditRes->setText(outText);
   // Destroy used object and release memory
   api->End();
   delete api;
   delete [] outText;
   pixDestroy(&image);
}

5.效果

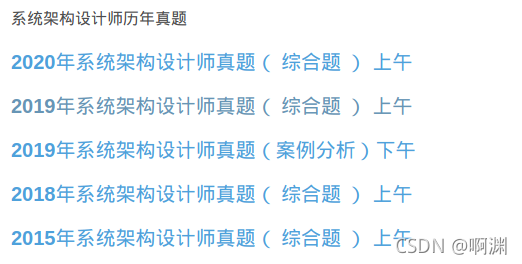

测试图片

结果运行：

系统架构设计师历年真题

2020年系统架构设计师真题( 综合题 ) 上午
2019年系统架构设计师真题 ( 综合题 ) 上午
2019年系统架构设计师真题〈 案例分析 ) 下午
2018年系统架构设计师真题( 综合题 ) 上午
2015年系统架构设计师真题( 综合题 ) 上午
