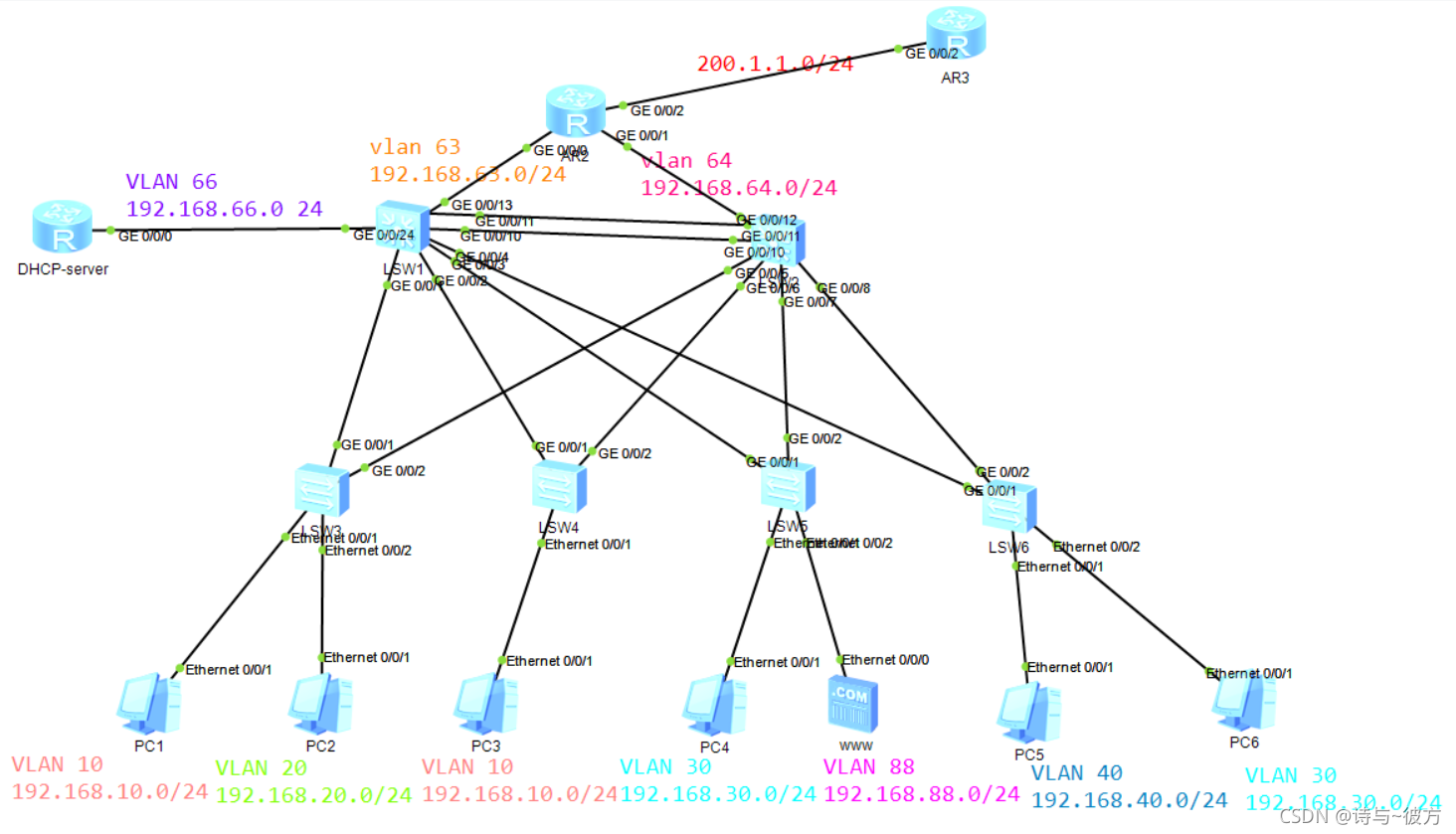

拓扑图：
配置思路：
第一步：配置接入层
??? 1、创建vlan
??? 2、设置接口模式
??? 3、加入vlan
??? 4、开启bpdu
??? 5、查看配置结果
第二步：配置核心交换机
第三步：配置出接口
第四步：配置静态路由实现互通
??? 1、分别在交换机1、2上配置一条缺省路由指向出口
??? 2、在出口路由器上配置一条缺省路由指向internet
??? 3、在出口路由器上配置主、备份路由，指向sw1、sw2
第五步：配置vrrp主、备份虚拟网关冗余
??? 1、正常情况下用户流量都是从sw1上进行处理，
??? 只有当sw1出故障后、VR肉片备份自动切换到sw2上处理
第六步：为了避免sw1、sw2之间vrrp主备份状态，
??? 需要关闭接入交换机连接上行链路接口的stp功能
第七步：配置出路由器实现上网
??? 1、配置acl，允许上网
??? 2、在连接internet的接口配置nat地址装换
??? --nat outbound 2000
??? 3、配置dns地址解析功能
??? --dns resolve
??? --dns server 8.8.8.8
??? --dns proxy enable
第八步：配置dhcp
??? 1、配置dhcp-server服务器
??? 2、配置用户从全局地址池获取IP地址
??? --dhcp select global
??? 3、通过关闭接口的stp或者把连接终端的交换
机设置为边缘端口-可解决获取地址时间较长的问题
??? --stp enable
??? --stp edged-port enable
??? 4、查看全局地址池的使用情况
??? --display ip pool
? 配置dhcp snooping和ipsg
??? 1、在接入交换机开启dhcp snooping功能
??? --dhcp enable
??? --dhcp snooping enable
??? 2、在连接终端的接口上使用dhcp snooping功能
??? --dhcp snooping enable
??? 3、在连接dhcp服务器上使用dhcp snooping功能，并将接口设置为授信任接口
??? --dhcp snooping enable
??? --dhcp snooping trusted
??? 4、为了防止网络内部用户私自更改IP地址攻击网络，在接入交换机开启DHCP Snooping功能后，还需要开启IP报文检查功能，这样从VLAN收到报文后会将报文与动态绑定表的表项进行匹配，放行匹配的报文，丢弃不匹配的报文。如果不想对整个VLAN收到的报文进行检查，可以只在连接某个终端的接口上开启IP报文检查功能
第九步：用ospf路由协议代替静态路由?? ?
??? 1、删除核心交换机的静态路由配置
??? 2、删除出接口到内网的静态路由，保留到Internet的缺省路由
??? 3、配置ospf
??? 4、出口路由器的ospf配置，为了连接内网和Internet需要指向internet的静态缺省路由，需要ospf进程引入缺省路由，同时需要配置一条缺省路指向internet
第十步：配置可靠性和负载分担
??? 1、配置VRRP联动接口检测链路：主备设备的上行接口出现故障的时通过配置VRRP与接口状态联动功能可以实现此快速切换
??? 2、配置负载分担：把VRRP主备备份配置为负载分担，一些VLAN以CORE1为主设备，另一些VLAN以CORE2为主设备，不同VLAN的流量被分配到了左右两条链路上，有效的利用现网资源
第十一步：配置链路聚合
??? 1、恢复接口默认配置
??? 2、配置链路聚合：手工负载分担（默认）和lcp模式
??? --lacp priority 100 //配置系统优先级为100，使其成为LACP主动端
第十二步：配置限速
??? 1、基于IP地址对A限速，只能在r1路由器上配置每IP限速
??? --qos car inbound source-ip-address range x.x.x.x to x.x.x.x per-address cir 1024
??? 2、基于网段总流量对B限速
??? --acl 2000
??? --rule permit source 10.1.20.0 0.0.0.255
??? --qos car inbound acl 2000 cir 2048 //访问网络速度为2M
??? --qos car outbound acl 2000 cir 4096 //下载速度为4M
第十三步：配置映射内网服务器和公网多出口
??? 1、配置内部服务器，使用公网用户通过公网地址访问内网服务器
??? --nat server protocol tcp global current-interface www inside 192.168.88.251 www
??? --nat server protocol tcp global current-interface ftp inside 192.168.88.252 ftp
??? 2、由于ftp是一个多通道协议，需要在出口路由器使用alg功能
??? --nat alg ftp enable
??? 3、配置内网用户使用公网地址访问内网服务器
??? 4、在内网接口做nat转换
??? 5、分别在内网接口下面做内部服务器映射
第十四步：验证
??? 1、从两个部门内各选一台PC进行ping测试，如果测试正常则说明三层互通正常
??? 2、部门内部选两台PC进行ping测试，如果测试正常则说明部门内二层互通正常
?
