[系统运维]14.3 GRE协议基础配置

原理概述

? ? ? ? GRE（Generic Routing Encapsulation，通用路由封装协议）提供了将一种协议的报文封装在另一种协议报文中的机制，使报文能够在异种网络（如IPv4网络）中传输，而异种报文传输的通道称为Tunnel。

? ? ? ? GRE协议也可以作为VPN的第三层隧道（Tunnel）协议，为VPN数据提供透明传输隧道。Tunnel是一个虚拟的点对点连接，可以看出仅支持点对点连接的虚拟接口，这个接口提供了一条通路，使封装的数据报能够在这个通路上传输，并在一个Tunnel的两端分别对数据报进行封装及解封装。

实验目的

• ? ? ? ? 理解GRE协议的使用场景
• ? ? ? ? 掌握配置GRE隧道的方法
• ? ? ? ? 掌握配置基于GRE接口的动态路由协议的方法

实验内容

? ? ? ? 本实验模拟企业网络场景。R1为企业总部的网关设备，并且内部有一台服务器，R3连接这企业分公司的网关设备，R2为公网ISP设备。一般情况下，运营商只会维护自身的公网路由信息，而不会维护企业内部私网的路由信息，即运营商设备上的路由表中不会出现任何企业内部私网的路由条目。通过配置GRE实现公司总部和分部间私网路由信息的透传即数据通信。

实验编址

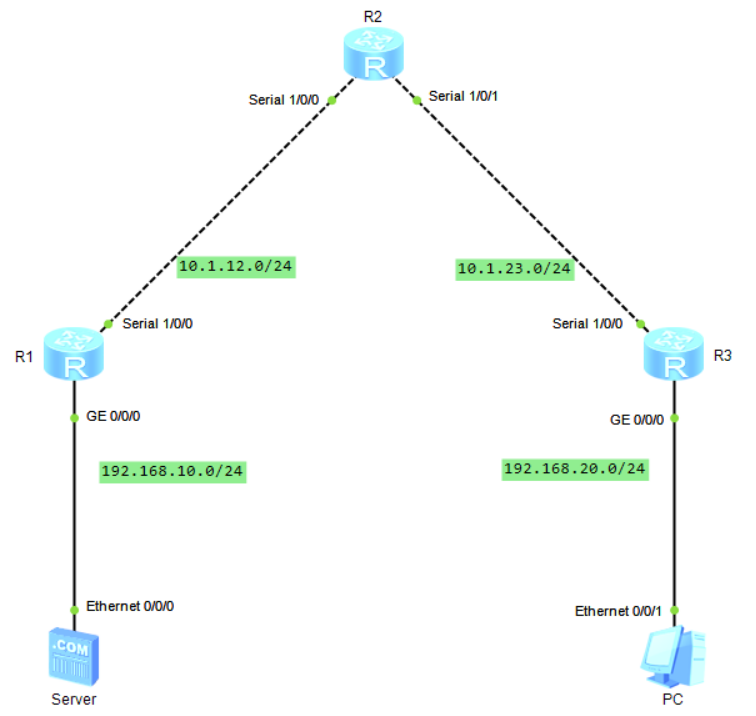

实验拓扑

实验步骤

1.基本配置

? ? ? ? 根据实验编址进行相应的基本配置，并检测各直连链路的连通性。在R1和R3上分别配置访问公网路由器R2的默认路由。

????????[R1]ip route-static 0.0.0.0 0.0.0.0 10.1.12.2

????????[R3]ip route-static 0.0.0.0 0.0.0.0 10.1.23.2

? ? ? ? 配置完成后，在PC上测试与总部服务器的连通性。

????????PC>ping 192.168.10.10

????????Ping 192.168.10.10: 32 data bytes, Press Ctrl_C to break
????????Request timeout!
????????Request timeout!
????????Request timeout!
????????Request timeout!
????????Request timeout!

? ? ? ? 可以看到，跨越了互联网的两个私网网段之间默认是无法直接通信的。此时可以通过GRE协议来实现通信。

2.配置GRE Tunnel

? ? ? ? 在路由器R1和R3上配置GRE Tunnel，使用 interface tunnel命令创建隧道端口，指定隧道模式为GRE。配置R1 Tunnel接口的源地址为其S1/0/0接口IP地址，目的地址为R3的S1/0/0接口IP地址；配置R3 Tunnel接口源地址为其S1/0/0接口IP地址，目的地之为R1S1/0/0接口IP地址。还要用ip address 命令配置Tunnel接口的IP地址，注意要在同一网段。

????????[R1]int tun 0/0/0
????????[R1-Tunnel0/0/0]tunnel-protocol gre
????????[R1-Tunnel0/0/0]source 10.1.12.1?
????????[R1-Tunnel0/0/0]destination 10.1.23.1
????????[R1-Tunnel0/0/0]ip add 172.16.1.1 24

????????[R3]int tun 0/0/0
????????[R3-Tunnel0/0/0]tunnel-protocol gre
????????[R3-Tunnel0/0/0]source 10.1.23.1
????????[R3-Tunnel0/0/0]destination 10.1.12.1
????????[R3-Tunnel0/0/0]ip add 172.16.1.2 24

? ? ? ? 配置完成后，在R1上测试本端隧道接口地址与目的端隧道接口地址的连通性。

????????<R1>ping -a 172.16.1.1 172.16.1.2
????????? PING 172.16.1.2: 56 ?data bytes, press CTRL_C to break
? ????????? Reply from 172.16.1.2: bytes=56 Sequence=1 ttl=255 time=40 ms
? ????????? Reply from 172.16.1.2: bytes=56 Sequence=2 ttl=255 time=30 ms
? ? ????????Reply from 172.16.1.2: bytes=56 Sequence=3 ttl=255 time=30 ms
? ????????? Reply from 172.16.1.2: bytes=56 Sequence=4 ttl=255 time=30 ms
? ????????? Reply from 172.16.1.2: bytes=56 Sequence=5 ttl=255 time=40 ms

? ? ? ? 可以观察到，通信正常。

? ? ? ? 在R1和R3分别执行display interface tunnel 命令查看隧道接口状态。

????????<R1>dis int tun
????????Tunnel0/0/0 current state : UP
????????Line protocol current state : UP
????????Last line protocol up time : 2021-11-30 22:36:15 UTC-08:00
????????Description:
????????Route Port,The Maximum Transmit Unit is 1500
????????Internet Address is 172.16.1.1/24
????????Encapsulation is TUNNEL, loopback not set
????????Tunnel source 10.1.12.1 (Serial1/0/0), destination 10.1.23.1
????????Tunnel protocol/transport GRE/IP, key disabled
????????keepalive disabled
?

????????<R3>dis int tun
????????Tunnel0/0/0 current state : UP
????????Line protocol current state : UP
????????Last line protocol up time : 2021-11-30 22:35:46 UTC-08:00
????????Description:
????????Route Port,The Maximum Transmit Unit is 1500
????????Internet Address is 172.16.1.2/24
????????Encapsulation is TUNNEL, loopback not set
????????Tunnel source 10.1.23.1 (Serial1/0/0), destination 10.1.12.1
????????Tunnel protocol/transport GRE/IP, key disabled
????????keepalive disabled

? ? ? ? 可以观察到，当前隧道接口的物理层状态为正常启动状态，链路层状态为正常运行状态，隧道封装协议为GRE协议。。。

? ? ? ? 在R1和R3上执行 display ip routing-table 命令查看路由表。????????

????????<R1>dis ip routing-table?
????????Route Flags: R - relay, D - download to fib
????????------------------------------------------------------------------------------
????????Routing Tables: Public
? ? ? ????????? ?Destinations : 15 ? ? ? Routes : 15 ? ? ??

????????Destination/Mask ? ?Proto ? Pre ?Cost ? ? ?Flags NextHop ? ? ? ? Interface

? ? ? ????????? 0.0.0.0/0 ? Static ?60 ? 0 ? ? ? ? ?RD ? 10.1.12.2 ? ? ? Serial1/0/0
? ? ????????? 10.1.12.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.1 ? ? ? Serial1/0/0
? ????????? ? 10.1.12.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ????????? ? 10.1.12.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.2 ? ? ? Serial1/0/0
? ? ????????10.1.12.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ????????? 127.0.0.0/8 ? Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ????????? ? 127.0.0.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????127.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ????????? ?172.16.1.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 172.16.1.1 ? ? ?Tunnel0/0/0
????????? ? ?172.16.1.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
????????? ?172.16.1.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
????????? ?192.168.10.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 192.168.10.1 ? ?GigabitEthernet0/0/0
????????? ?192.168.10.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
?????????192.168.10.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
????????255.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0

????????<R3>dis ip routing-table?
????????Route Flags: R - relay, D - download to fib
????????------------------------------------------------------------------------------
????????Routing Tables: Public
? ? ? ??????????Destinations : 15 ? ? ? Routes : 15 ? ? ??

????????Destination/Mask ? ?Proto ? Pre ?Cost ? ? ?Flags NextHop ? ? ? ? Interface

? ? ????????? ? 0.0.0.0/0 ? Static ?60 ? 0 ? ? ? ? ?RD ? 10.1.23.2 ? ? ? Serial1/0/0
? ? ????????? 10.1.23.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.1 ? ? ? Serial1/0/0
? ? ????????? 10.1.23.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ? ????????10.1.23.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.2 ? ? ? Serial1/0/0
? ????????? 10.1.23.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ? ????????127.0.0.0/8 ? Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ? ????????127.0.0.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????127.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ????????? ?172.16.1.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 172.16.1.2 ? ? ?Tunnel0/0/0
? ????????? ?172.16.1.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
? ?????????172.16.1.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
? ?????????192.168.20.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 192.168.20.1 ? ?GigabitEthernet0/0/0
? ?????????192.168.20.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
?????????192.168.20.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
????????255.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ? ? 可以观察到，R1和R3的路由表有所配隧道接口的路由条目。即R1和R3间已经形成了类似点到点直连的逻辑链路，但没有接到对方的私网路由信息。

3.配置基于GRE接口的动态路由协议

? ? ? ? 经过上面步骤，R1和R3之间的GRE隧道已经建立，测试分部PC与总部服务器之间的连通性。? ? ?

????????PC>ping 192.168.10.10

????????Ping 192.168.10.10: 32 data bytes, Press Ctrl_C to break
????????Request timeout!
????????Request timeout!
????????Request timeout!
????????Request timeout!
????????Request timeout!

? ? ? ? 仍然无法正常通信。原因是目前还没有配置基于GRE隧道接口的路由协议。GRE协议支持组播数据传输，因此可以支持一些动态路由协议的运行，动态路由协议通过GRE协议形成的逻辑隧道在R1和R3间传递路由信息。

? ? ? ? 在R1和R3上配置OSPF协议，通告相应的私网网段和Tunnel接口所在的网络。

????????[R1]ospf 1
????????[R1-ospf-1]area 0
????????[R1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
????????[R1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

????????[R3]ospf 1
????????[R3-ospf-1]area 0
????????[R3-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
????????[R3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255

? ? ? ? 在R1和R3上查看OSPF邻居

????????<R1>dis ospf peer

?? ? ????????OSPF Process 1 with Router ID 192.168.10.1
?? ??? ? ????????Neighbors?

?????????Area 0.0.0.0 interface 172.16.1.1(Tunnel0/0/0)'s neighbors
?????????Router ID: 10.1.23.1 ? ? ? ?Address: 172.16.1.2 ? ? ?
? ?????????State: Full ?Mode:Nbr is ?Slave ?Priority: 1
? ?????????DR: None ? BDR: None ? MTU: 0 ? ?
? ?????????Dead timer due in 35 ?sec?
? ?????????Retrans timer interval: 5?
? ?????????Neighbor is up for 00:01:57 ? ??
? ?????????Authentication Sequence: [ 0 ]?

????????<R3>dis ospf peer

?? ????????? OSPF Process 1 with Router ID 10.1.23.1
?? ??? ????????? Neighbors?

?????????Area 0.0.0.0 interface 172.16.1.2(Tunnel0/0/0)'s neighbors
?????????Router ID: 192.168.10.1 ? ? Address: 172.16.1.1 ? ? ?
? ????????State: Full ?Mode:Nbr is ?Master ?Priority: 1
? ?????????DR: None ? BDR: None ? MTU: 0 ? ?
? ?????????Dead timer due in 30 ?sec?
? ?????????Retrans timer interval: 5?
? ?????????Neighbor is up for 00:00:39 ? ??
? ?????????Authentication Sequence: [ 0 ]?

????????可以观察到，此时双发已经通过隧道接口建立了OSPF邻居关系。

? ? ? ? 查看R1和R3的路由表。

????????<R1>dis ip routing-table?
????????Route Flags: R - relay, D - download to fib
????????------------------------------------------------------------------------------
????????Routing Tables: Public
? ? ? ? ?????????Destinations : 16 ? ? ? Routes : 16 ? ? ??

????????Destination/Mask ? ?Proto ? Pre ?Cost ? ? ?Flags NextHop ? ? ? ? Interface

? ? ? ? ????????0.0.0.0/0 ? Static ?60 ? 0 ? ? ? ? ?RD ? 10.1.12.2 ? ? ? Serial1/0/0
? ? ? ????????10.1.12.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.1 ? ? ? Serial1/0/0
? ? ? ????????10.1.12.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ????????? 10.1.12.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.2 ? ? ? Serial1/0/0
? ? ????????10.1.12.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ????????? 127.0.0.0/8 ? Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ????????? 127.0.0.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????127.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ?????????172.16.1.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 172.16.1.1 ? ? ?Tunnel0/0/0
? ? ?????????172.16.1.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
? ?????????172.16.1.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
? ?????????192.168.10.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 192.168.10.1 ? ?GigabitEthernet0/0/0
? ?????????192.168.10.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
?????????192.168.10.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
????????? ?192.168.20.0/24 ?OSPF ? ?10 ? 1563 ? ? ? ?D ? 172.16.1.2 ? ? ?Tunnel0/0/0
????????255.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0

????????

????????<R3>dis ip routing-table?
????????Route Flags: R - relay, D - download to fib
????????------------------------------------------------------------------------------
????????Routing Tables: Public
? ? ? ? ?????????Destinations : 16 ? ? ? Routes : 16 ? ? ??

????????Destination/Mask ? ?Proto ? Pre ?Cost ? ? ?Flags NextHop ? ? ? ? Interface

? ? ? ????????? 0.0.0.0/0 ? Static ?60 ? 0 ? ? ? ? ?RD ? 10.1.23.2 ? ? ? Serial1/0/0
? ? ? ????????10.1.23.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.1 ? ? ? Serial1/0/0
? ? ????????? 10.1.23.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ? ????????10.1.23.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.2 ? ? ? Serial1/0/0
? ????????? 10.1.23.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ????????? 127.0.0.0/8 ? Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ????????? 127.0.0.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????127.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ????????? ?172.16.1.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 172.16.1.2 ? ? ?Tunnel0/0/0
????????? ? ?172.16.1.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
????????? ?172.16.1.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Tunnel0/0/0
? ?????????192.168.10.0/24 ?OSPF ? ?10 ? 1563 ? ? ? ?D ? 172.16.1.1 ? ? ?Tunnel0/0/0
? ?????????192.168.20.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 192.168.20.1 ? ?GigabitEthernet0/0/0
????????? ?192.168.20.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
?????????192.168.20.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? GigabitEthernet0/0/0
????????255.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0

? ? ? ? 可以观察到，双方都能接收到各自内部私有网络发送过来的路由更新。

? ? ? ? 在分公司PC上测试与总公司server之间的连通性。

????????PC>ping 192.168.10.10

????????Ping 192.168.10.10: 32 data bytes, Press Ctrl_C to break
????????From 192.168.10.10: bytes=32 seq=1 ttl=253 time=15 ms
????????From 192.168.10.10: bytes=32 seq=2 ttl=253 time=47 ms
????????From 192.168.10.10: bytes=32 seq=3 ttl=253 time=16 ms
????????From 192.168.10.10: bytes=32 seq=4 ttl=253 time=31 ms
????????From 192.168.10.10: bytes=32 seq=5 ttl=253 time=47 ms

????????可以观察到，通信正常。查看路由器R2的路由表。

????????<R2>dis ip routing-table?
????????Route Flags: R - relay, D - download to fib
????????------------------------------------------------------------------------------
????????Routing Tables: Public
? ? ? ? ?????????Destinations : 12 ? ? ? Routes : 12 ? ? ??

????????Destination/Mask ? ?Proto ? Pre ?Cost ? ? ?Flags NextHop ? ? ? ? Interface

? ? ????????? 10.1.12.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.2 ? ? ? Serial1/0/0
? ? ????????? 10.1.12.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.12.1 ? ? ? Serial1/0/0
? ? ????????? 10.1.12.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ????????? 10.1.12.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/0
? ? ????????? 10.1.23.0/24 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.2 ? ? ? Serial1/0/1
? ? ????????? 10.1.23.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 10.1.23.1 ? ? ? Serial1/0/1
? ? ????????? 10.1.23.2/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/1
? ????????? 10.1.23.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? Serial1/0/1
? ? ????????? 127.0.0.0/8 ? Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
? ? ????????? 127.0.0.1/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????127.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0
????????255.255.255.255/32 ?Direct ?0 ? ?0 ? ? ? ? ? D ? 127.0.0.1 ? ? ? InLoopBack0

? ? ? ? 可以看到，R2上没有任何R1和R3各自私网网段的路由信息。说明通过GRE协议建立起来的隧道，能够跨公网传递各个内部私有网络的路由信息，实现了两个私有网络间的跨公网通信。

说明

? ? ? ? 对于一个GRE隧道接口是否处于UP状态，仅取决于本端设备物理接口是否正常开启、隧道源、目的地址是否配置以及隧道接口是否配置了IP地址，需要强调的是设备并不会检测对端隧道点地址是否真正可达，而只判断本地路由表中是否存在到达对端隧道端点地址的路由（含默认路由）。为此，GRE引入了Keepalive机制以定期检测对端隧道端点的可达性，避免路由转发黑洞问题。

????????
