[系统运维]服务器基本介绍

文章目录

服务器硬件

服务器硬件

问题：

服务器硬件品牌有哪些，服务器硬件组成结构分析

常见服务器品牌介绍
服务器硬件组成

与普通电脑一样，服务器也是由主板、内存、CPU、磁盘、网卡、显卡、电源、主机箱等硬件设备组成

服务器分为塔式服务器、机架式服务器、刀片服务器
配置服务器硬件RAID

RAID（独立冗余磁盘阵列），RAID分为很多级别，常用有：RAID0、RAID1、RAID5、RAID6、RAID10、RAID01
Dell服务器iDRAC远程管理配置

步骤：

1.常见服务器品牌

常见品牌：IBM服务器（联想以收购）、Dell服务器、HP服务器、浪潮服务器、华为服务器

1）Dell服务器

Dell服务器是IDC机房中普遍采用的服务器品牌

Dell入门级塔式服务器PowerEdge T340，如图所示，该服务器的目标应用是文件/打印、协作/共享、邮件/讯息、备份/恢复、视频监控等

在这里插入图片描述

产品配置如下：

4核和6核英特尔至强E-2224处理器
4个DIMM插槽（高达64GB的内存容量）
8个3.5英寸热插拔HDD硬盘
4个PCle3.0插槽
2个1GbE
单个或冗余的双495W电源或者单个350W有线电源

Dell高性能服务器PowerEdge T640,如图所示
在这里插入图片描述

产品配置如下：

双路英特尔至强CPU，每个处理器支持28个内核
24个DIMM内存插槽，最高支持192GB内存，仅支持ECC DDR4
电源750W、1100W、1600W、2000W、2400W

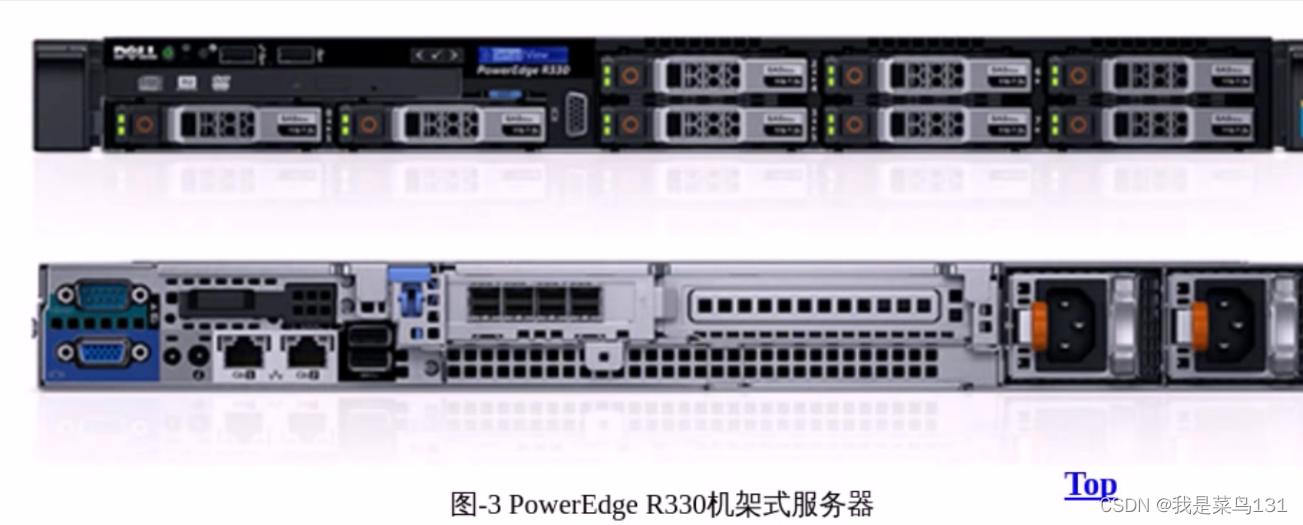

Dell入门级单路机架式服务器PowerEdge R3300（1U=44.45mm=4.45cm）

如图所示
在这里插入图片描述

产品配置如下：

1路CPU、英特尔至强、英特尔奔腾、英特尔酷睿CPU
4个DIMM，最高支持64GB内存
2.5或3.5寸硬盘、STATA或者SAS接口
双电源

Dell机架式服务器PowerEdge R740（2u=88.9mm=8.89cm），如图所示，这里的u指的是他的高度

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-OxEtJrJL-1638542223462)(E:/Typort/image-20211202012914039.png)]

产品配置如下：

双路CPU，每个CPU支持28个核心
24个DIMM内存插槽，最高支持192GB内存，ECC DDR4
双电源

2）IBM服务器

IBM机架式服务器X3250M6(1U),如图所示

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-To5Lvk4f-1638542223462)(E:/Typort/image-20211202013150330.png)]

产品配置如下：

1路CPU，英特尔至强处理器
4个DIMM，最高支持64GB内存
4个3.5寸磁盘位、默认无硬盘，最大可配24TB
支持RAID0、1、5
一个300W固定电源

3）HP服务器

HPE ProLiant DL380 Gen10 服务器（2U）,如图所示

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qCw1DeyD-1638542223463)(E:/Typort/image-20211202013502831.png)]

产品配置如下：

双路CPU，英特尔至强处理器
24个DIMM内存插槽，最高支持3T DDR4内存
24个磁盘接口
iLO远程管理
4个网卡接口

2.服务器硬件组成

1）CPU

英特尔：酷睿十代（i3、i5、i7、i9），酷睿十一代（i3、i5、i7、i9）

至强E（标准版），至强W（高功耗版）

奔腾处理器

AMD：家用版（锐龙、速龙）

服务器版本（皓龙、霄龙）

2）内存

常见品牌：金士顿、三星

家用普通内存不具有数据校验功能

服务器配置带ECC数据校验功能的内存条

规格：DDR1、DDR2、DDR3、DDR4、DDR5

3）硬盘

常见品牌：三星、英特尔、希捷、西部数据

家用磁盘接口：SATA

服务器磁盘接口：SAS

SSD固态硬盘

大小：2.5寸、3.5寸

4）远程管理设备

Dell：iDRAC

HP:iLO

IBM:Tivoli

3、配置服务器硬件RAID

1）RAID5（这是使用Dell服务器做演示）

服务器开机后根据提示快速按CTRL+R组合键可进入RAID配置界面，如下图所示
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-v1IJcLaB-1638542223464)(E:/Typort/image-20211202014749779.png)]

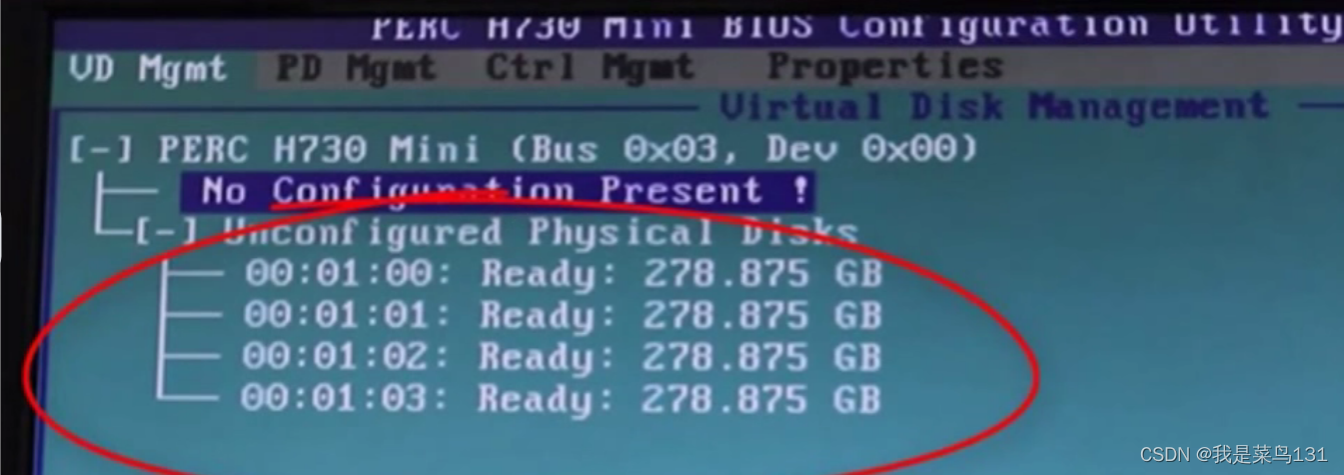

进入RAID配置界面可以看到所有未配置的磁盘列表，主菜单包含：VD Mgmt、PD Mgmt、Ctrl Mgmt、Properties，如图所示
在这里插入图片描述

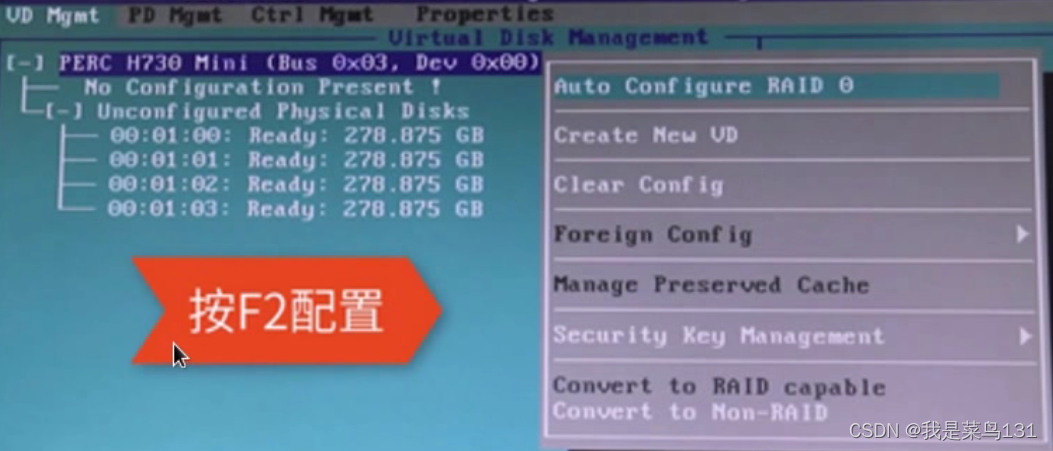

Ctrl+N进入下一页菜单、Ctrl+P进入上一页菜单，通过F2可以进入配置菜单，如图所示
在这里插入图片描述

正式配置RAID之前可以使用Clear Config清空所有配置，然后选择Create New VD创建新的RADID磁盘阵列，如图
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-BoVe1SFT-1638542223467)(E:/Typort/image-20211203151345061.png)]

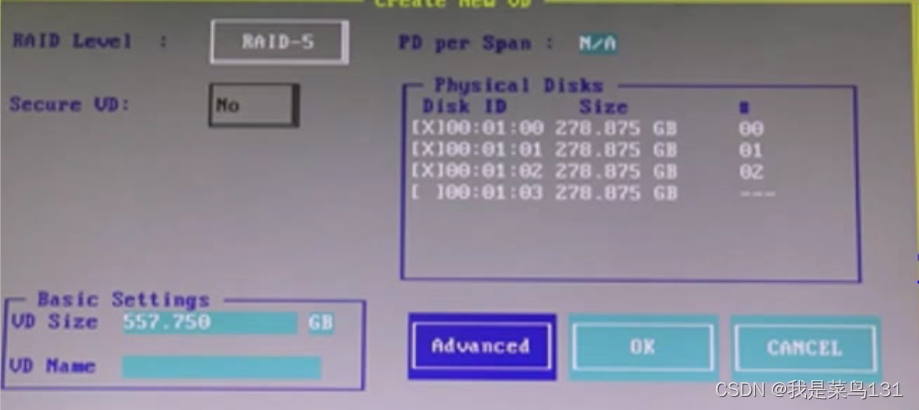

在RAID Level中选择RAID级别，如RAID5（最少需要3块磁盘），并在右侧Physical Disks中选择使用那些物理磁盘组合RAID [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2WT8IXtp-1638542223467)(E:/Typort/image-20211203151522844.png)]

点击OK之后，可以在主菜单中看到刚刚创建的磁盘阵列，按F2选择Properties可以配置该磁盘阵列的高级属性，如图
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Aek3aZW5-1638542223468)(E:/Typort/image-20211203151715013.png)]

点击Advanced高级，如图
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-IVuXmVJL-1638542223468)(E:/Typort/image-20211203151802867.png)]

在高级属性中开启磁盘缓存，默认未unchanged，需要设置未enable，并可以设置缓存策略：Write Through直写和Write Back回写，Write through模式时数据同时被写入缓存和磁盘，安全，但是写入速度慢，write back模式时，数据先写入缓存，再写入存盘，写入速度快，但数据写入缓存时突发断电会导致数据丢失，配置如图
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YnfEVJKr-1638542223469)(E:/Typort/image-20211203152518894.png)]

2）RAID故障恢复

将损坏的磁盘拔掉，替换一块新的磁盘即可，注意需要将新磁盘插入损坏的磁盘相同接口。磁盘大小、品牌尽可能一致。恢复数据时界面会提示Rebuild，如图
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-lOwscFHJ-1638542223469)(E:/Typort/image-20211203153007403.png)]
