[系统运维]VMware&Ubuntu server&Ubuntu desktop配置小型it系统

系统总体架构?

?系统要求

众所周知，这是一个课程作业，以下要求由翻译软件翻译。

router、web和file服务器将使用UbuntuLinux20.04 server作为操作系统，而员工桌面将使用UbuntuLinux20.04 desktop

模拟公司内部网络系统，router将用作外部网络/互联网的NAT路由器和内部网络的路由器。它还为公司内部网络的mycompany.com域托管DNS服务。公司需要访问web服务器www.mycompany.com、DNS服务器DNS.mycompany.com和文件服务器home.mycompany.com。

web服务器将承载Apache2 web服务。文档根是/www，它从ZFS池webpool装入名为/webpool/doc的dataset，该dataset由镜像中2个磁盘的VDEV生成。

file服务器将承载一个ZFS池datapool，该数据池由配置为双奇偶校验RAID-Z pool的3个磁盘组成的VDEV组成。有一个dataset，即从池中创建的datapool/home。数据集datapool/home作为NFS共享导出，挂载到desktop的/home目录（存疑，这个目录特别阴间），并在desktop开机时自动挂载。

虚拟网络设置

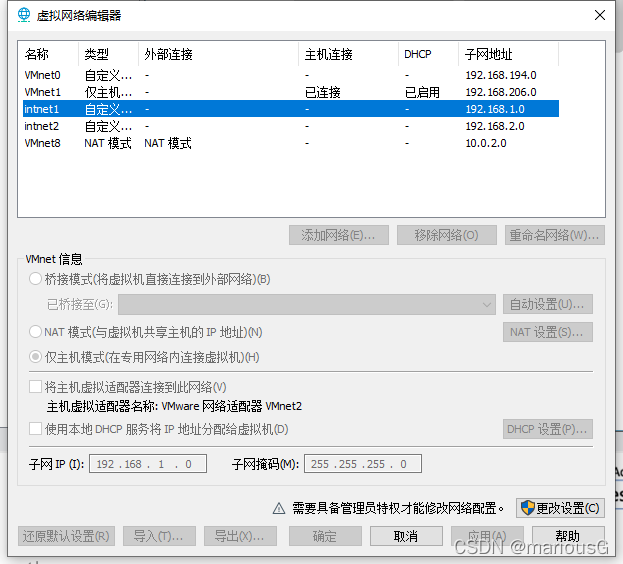

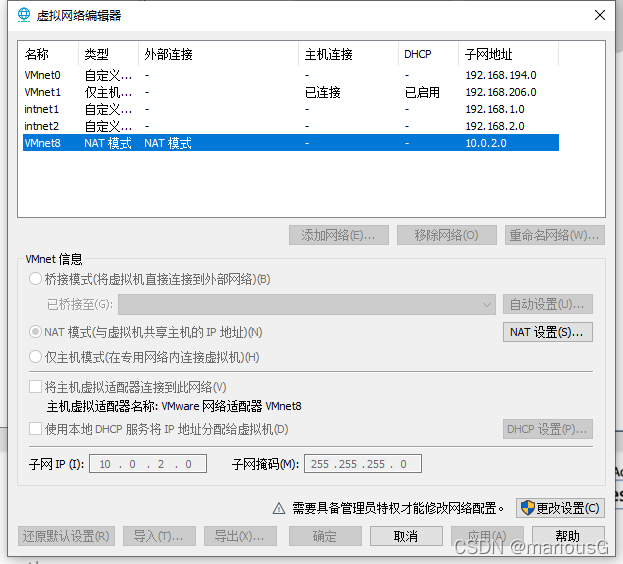

由图片可知。需要三个子网，分别是intnet1，intnet2，以及一个nat网络。注意，是否勾选 将主机虚拟适配器连接到此网络 和 使用本地DHCP服务将IP地址分配给虚拟机 全凭个人兴趣。warning：若nat网络勾选?将主机虚拟适配器连接到此网络 可能会导致无法上网

intnet1：

?intnet2：

?nat网络：

虚拟机设置?

共4台虚拟机，其配置如下（主要是网络选择，如果要添加硬盘，请务必关机！！！）：

desktop：

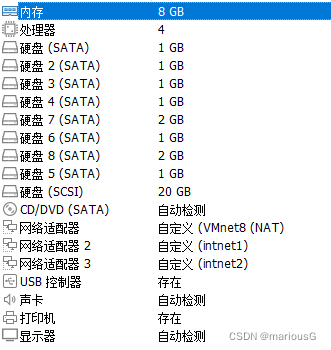

?router：三个网卡

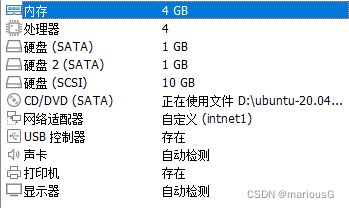

?web server：

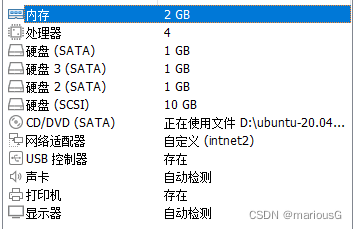

file server：

?

?配置网络

router?

配置router的静态ip

sudo  pico /etc/netplan/00-installer-config.yaml

修改这个文件?

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 10.0.2.100/24
      gateway4: 10.0.2.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
    ens38:
      addresses:
             - 192.168.1.1/24
      optional: true
    ens39:
      addresses:
             - 192.168.2.1/24
      optional: true
  version: 2

CTRL x保存，使配置生效：

sudo netplan apply

检查是否配置成功

ip addr

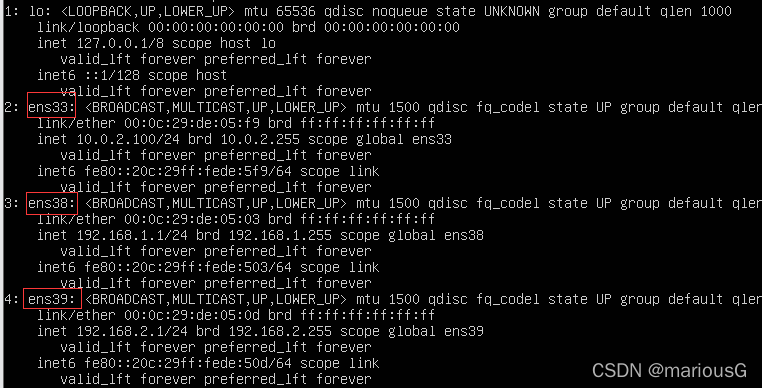

?出现三个网卡，对应三个地址

?web server

sudo  pico /etc/netplan/00-installer-config.yaml

注意：gateway4的地址就是router的ens38对应的地址?

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 192.168.1.2/24
      gateway4: 192.168.1.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
  version: 2

sudo netplan apply

file server?

sudo  pico /etc/netplan/00-installer-config.yaml

# This is the network config written by 'subiquity'
network:
  ethernets:
    ens33:
      addresses:
             - 192.168.2.2/24
      gateway4: 192.168.2.1
      nameservers:
              addresses: [10.0.2.100]
      optional: true
  version: 2

sudo netplan apply

?desktop

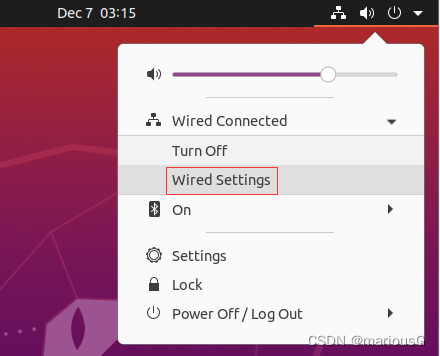

点击右上角的电源标识，选择Wired Connected，选择wired settings

?如图配置

?然后把网关了，再开开

可以几台机器互相ping看看是否可以ping通。但此时除了router其他都不能上网，需要设置iptables

sudo su
echo 1 > /proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE
exit

这样几台机器应该都可以ping baidu.com?

?配置DNS

安装bind9

sudo apt update
sudo apt-get install bind9 dnsutils
sudo  pico /etc/bind/named.conf.options

forwarders {
202.119.24.18;	# SEU DNS
8.8.8.8;	# Google Public DNS
};

sudo service bind9 restart

?可以dig uniseu.edu试试成没成，不过这么霉的网站就不要挖了

配置named.conf.local

sudo  pico /etc/bind/named.conf.local

//
// Do any local configuration here
//

// Consider adding the 1918 zones here, if they are not used in your
// organization
//include "/etc/bind/zones.rfc1918";
zone
"mycompany.com"{ type master;
file "/etc/bind/db.mycompany.com";
};
zone "2.0.10.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.10";
};
zone "1.168.192.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.192.168.1";
};
zone "2.168.192.in-addr.arpa" { type master;
notify no;
file "/etc/bind/db.192.168.2";
};

配置里提到了四个文件，逐个创建

设置forward zone文件：

创建db.mycompany.com（db.local相当于是个模板）

sudo cp /etc/bind/db.local /etc/bind/db.mycompany.com
sudo pico /etc/bind/db.mycompany.com

;
; BIND data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn.(
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
@	IN	A	127.0.0.1
@	IN	AAAA	::1

dns    	IN	A	10.0.2.100
desktop IN	A	192.168.1.3
home	IN	A	192.168.2.2
www    	IN	A	192.168.1.2

#dns	IN	CNAME server
#www	IN	CNAME server

设置reverse zone 文件

创建db.10

sudo cp /etc/bind/db.local /etc/bind/db.10
sudo pico /etc/bind/db.10

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
100	IN	PTR	DNS.mycompany.com.

?创建db.192.168.1

sudo cp /etc/bind/db.local /etc/bind/db.192.168.1
sudo pico /etc/bind/db.192.168.1

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
2	IN	PTR	www.mycompany.com.

创建db.192.168.2?

sudo cp /etc/bind/db.local /etc/bind/db.192.168.2
sudo pico /etc/bind/db.192.168.2

;
; BIND reverse data file for local loopback interface
;
$TTL	604800
@	IN	SOA	dns.mycompany.com. asl.seu.edu.cn. (
			2019112001	; Serial
			 604800		; Refresh
			  86400		; Retry
			2419200		; Expire
			 604800 )	; Negative Cache TTL
;
@	IN	NS	dns.mycompany.com.
2	IN	PTR	home.mycompany.com.

重启bind9

sudo service bind9 restart

检查配置是否有问题（自信的人可以跳过）不报错就行

cd /etc/bind
sudo named-checkconf
sudo named-checkzone mycompany.com db.mycompany.com
sudo named-checkzone 2.0.10.in-addr.arpa. db.10
sudo named-checkzone 1.168.192.in-addr.arpa. db.192.168.1
sudo named-checkzone 2.168.192.in-addr.arpa. db.192.168.2

检查是否dns能够正向解析，只需几台机子用host name互ping

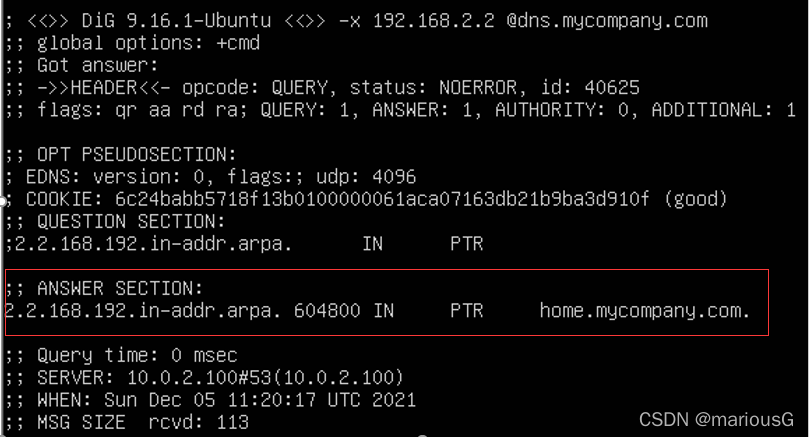

检测是否能反向解析，可以在web server上

dig -x 192.168.2.2@dns.mycompany.com

?配置file server

关机！！！在file server上新增3个1G的SATA硬盘

??

在file server上,查看当前磁盘状况

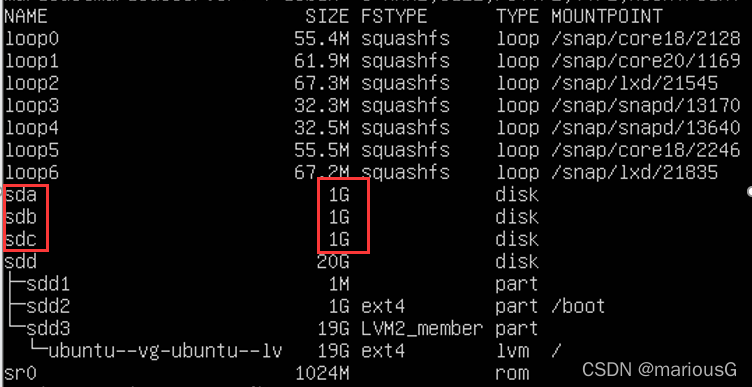

lsblk -o NAME,SIZE,FSTYPE,TYPE,MOUNTPOINT

列出来的这三个1G的小磁盘，这就是用来做zfs的

?安装zfsutils-linux，做一个名叫datapool的zpool，创建datapool/home的数据集

sudo apt install zfsutils-linux
#注意这里用来做zfs的盘一定是新加的盘！可能并不是sda sdb sdc
sudo zpool create datapool mirror /dev/sda /dev/sdb /dev/sdc
sudo zfs create datapool/home

安装nfs-kernel-server

sudo apt install nfs-kernel-server

修改/etc/exports（大概是和权限有关吧

sudo pico /etc/exports

在最后面添加一行

/datapool/home	*(rw,sync,no_root_squash)

重启

sudo systemctl start nfs-kernel-server.service
reboot

在desktop

如果阁下是个谨慎的人，可以先查看有什么能挂的

showmount -e home.mycompany.com

?

开挂（但如果阁下并非本校本课程的学生，且阁下的/home文件夹下有一个用户名文件夹，建议不要挂到/home这么阴间的地方，而是挂载到一个空的文件夹下。因为如果不空，mount后文件夹原来的东西就看不到了。当然，挂了也不用担心，umount就又能看到了。

注：三三提供了一个方法，就是把原来/home的文件拷贝挪移到新的/home里，但是这样笔者出现了一些奇奇怪怪的问题，读者自求多福吧

#建议不要挂载到/home，因为笔者暂时没有找到很好的处理方法
sudo mount -t nfs home.mycompany.com:/datapool/home /home

设置开机自动挂（高危！）

sudo pico /etc/fstab

在最后添加一行，但同样的，笔者非常，非常不建议在这里真的挂到/home，建议添加个别的文件夹看看效果就行了。如果不信邪，建议在这里存个快照

#highly not recommended！！！！！！！！
home.mycompany.com:/datapool/home /home nfs defaults,user,exec 0 0

配置web server（apache）

安装lamp（可能只用apache就行了，不过之前把lamp都安了就这样吧

sudo apt update
sudo apt install lamp-server^
#注意这个尖尖

?编辑apache2的默认主页

sudo pico /etc/apache2/sites-available/000-default.conf

设置文档根为/www

?添加俩新sata盘，做池子，不多赘述，和file server如出一辙（注意名字是webpool/doc）但是笔者依然不明白意图何在

sudo apt install zfsutils-linux
#注意这里用来做zfs的盘一定是新加的盘！可能并不是sda sdb
sudo zpool create webpool mirror /dev/sda /dev/sdb
sudo zfs create webpool/doc
sudo apt install nfs-kernel-server
sudo pico /etc/exports
#添加一行
/webpool/doc	*(rw,sync,no_root_squash)
#重启
sudo systemctl start nfs-kernel-server.service
reboot

开挂

sudo mkdir /www
#localhost是因为自己挂自己，其实我也不理解到底为啥这样要求
sudo mount -t nfs localhost:/webpool/doc /www

?写一个主页

sudo pico /www/index.php

<html>
 <head>
  <title>home</title>
 </head>
 <body>
 <?php echo '<p> This is the homepage of mycompany.com, welcome! </p>'; ?>
 </body>
</html>

这样直接访问会403，所以来一套组合拳

sudo chmod 777 /www
sudo chmod a=rw '/www'
sudo pico /etc/apache2/apache2.conf
#将"Require all denied"修改成"Require all granted"

?

感谢?解决Apache提示"You don't have permission to access..."错误_老蒋部落

重启apache?

sudo systemctl reload apache2

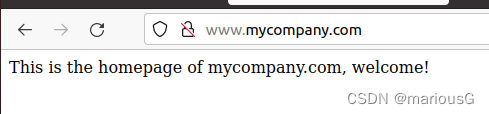

在desktop上访问www.mycompany.com

?

这样成功就可以了
