在前面学习了树莓派字符设备驱动代码编写和编译，但一直不是特别明白，现在学习100ask_imx6ull_mini的驱动框架时更加清楚了一些，所以重新记录下来。整个编写和编译流程与树莓派区别不大，思路相同。
内核模块的编译（树莓派内核模块编译）都需要提前对LINUX源码进行配置编译（树莓派linux源码配置编译）
一、编写驱动程序
编写驱动程序步骤：
- 确定主设备号
- 定义自己的 file_operations 结构体
- 实现对应的 open/read/write函数，填写入结构体
- 把file_operations 结构体告诉内核，注册驱动程序
- 谁来注册驱动程序？需要一个入口函数；安装驱动程序时，就会调用这个入口函数
- 卸载驱动程序，调用出口函数
- 其他，提供设备信息，创建设备节点

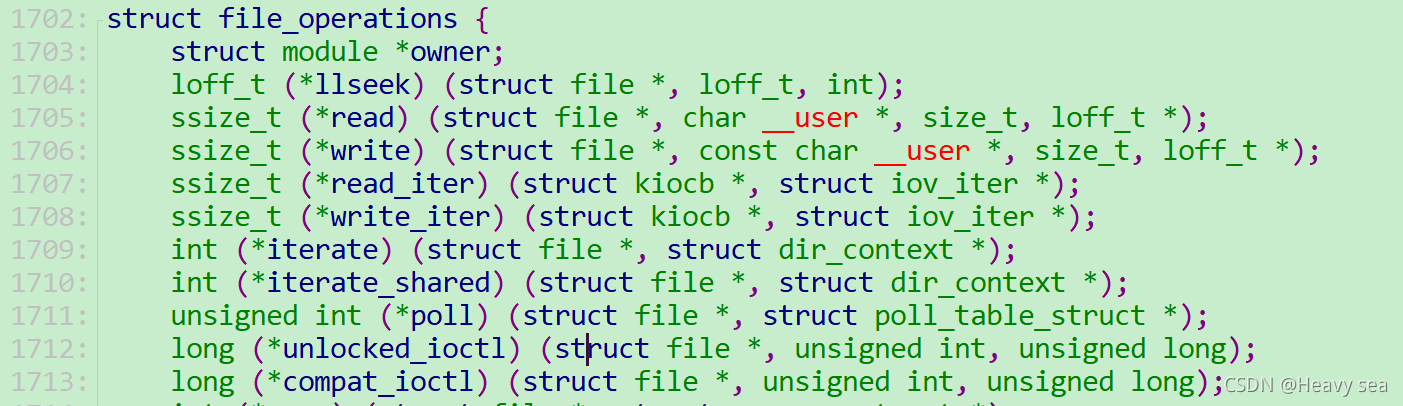

imx-linux4.9.88\include\linux目录下fs.h中的file_operations 结构体：
可以参考imx-linux4.9.88\drivers\char目录下的misc.c文件编写驱动程序
hello_drv.c
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#define MIN(a,b) (a<b ? a:b)
//1.确定主设备号
static int major = 0;
static char kernelBuf[1024];
static struct class *hello_class;
//3.实现对应的 open/read/write函数，填写入结构体
ssize_t hello_drv_read (struct file *file, char __user *buf, size_t size, loff_t *pops)
{
int err;
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
err = copy_to_user(buf, kernelBuf, MIN(size,1024));
return MIN(size,1024);
}
ssize_t hello_drv_write (struct file *file,const char __user *buf, size_t size, loff_t *pops)
{
int err;
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
err = copy_from_user(kernelBuf, buf, MIN(size,1024));
return MIN(size,1024);
}
int hello_drv_open (struct inode *inode, struct file *file)
{
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
return 0;
}
int hello_drv_close (struct inode *inode, struct file *file)
{
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
return 0;
}
//2.定义自己的 file_operations 结构体
static struct file_operations hello_drv = {
.owner = THIS_MODULE,
.read = hello_drv_read,
.write = hello_drv_write,
.open = hello_drv_open,
.release = hello_drv_close
};
//4.把file_operations 结构体告诉内核，注册驱动程序
//5.谁来注册驱动程序？需要一个入口函数；安装驱动程序时，就会调用这个入口函数
static int __init hello_drv_init(void)
{
int err;
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
major = register_chrdev(0,"hello",&hello_drv);
hello_class = class_create(THIS_MODULE, "hello");
err = PTR_ERR(hello_class);
if (IS_ERR(hello_class))
{
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
unregister_chrdev(major,"hello");
return -1;
}
device_create(hello_class, NULL, MKDEV(major, 0),NULL, "hello");
return 0;
}
//6.卸载驱动程序，调用出口函数
static void __exit hello_drv_exit(void)
{
printk("%s %s line %d",__FILE__,__FUNCTION__,__LINE__);
device_destroy(hello_class, MKDEV(major, 0));
class_destroy(hello_class);
unregister_chrdev(major,"hello");
return 0;
}
//7.其他，提供设备信息，创建设备节点
module_init(hello_drv_init);
module_exit(hello_drv_exit);
MODULE_LICENSE("GPL");
二、编写测试程序
hello_drv_test.c
#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <string.h>
#include <unistd.h>
/*
*./hello_drv_test -w abc
*./hello_drv_test -r
*/
int main(int argc,char **argv)
{
if(argc <2)
{
printf("Usage:%s -w <string>\n",argv[0]);
printf("Usage:%s -r \n",argv[0]);
return -1;
}
int fd;
char buf[1024];
fd = open("/dev/hello",O_RDWR);
if(-1==fd)
{
printf("can not open /dev/hello\n");
return -1;
}
if(strcmp(argv[1],"-w")==0 && argc==3)
{
write(fd, argv[2], strlen(argv[2]));
}else
{
read(fd,buf,1024);
buf[1023] = '\n';
printf("APP get data %s",buf);
}
close(fd);
return 0;
}
三、编译测试
以100ask_imx6ull MINI开发板为例（可以参考前面有关的博文）：
编译驱动代码需要一个提前编译好的内核
1.编译内核镜像
make mrproper
make 100ask_imx6ull_mini_defconfig
make zImage -jN //N表示根据CPU个数，来加速编译系统
make dtbs
// 复制到网络文件系统目录备用
cp arch/arm/boot/zImage ~/nfs_rootfs
cp arch/arm/boot/dts/100ask_myir_imx6ull_mini.dtb ~/nfs_rootfs

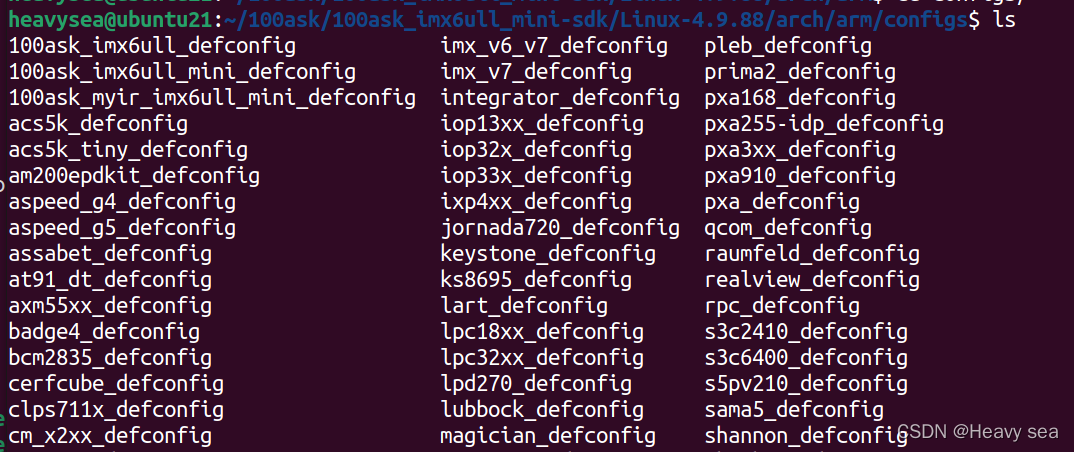

如果执行make 100ask_imx6ull_mini_defconfig报错显示找不到路径，需要去相应目录下查看是否有该目录，这里是将厂家提供的_defconfig配置到 .config里。
2.编译内核模块及测试程序
1.将驱动代码hello_drv.c 放到字符设备目录下
2.进入Makefile 文件，需要把驱动按模块编译进内核，需要添加下面一行
obj-m += hello_drv.o
3.编译内核模块（最终会生成.ko文件）
注意一定要回到内核目录下（…linux-4.4/）进行编译
make ARCH=arm CROSS_COMPILE=arm-buildroot-linux-gnueabihf- modules
4.编译测试程序
arm-buildroot-linux-gnueabihf-gcc hello_drv_test.c -o Test
拷贝到nfs目录下
也可以借助Makefile文件直接执行make命令完成编译：
Makefile
# 1. 使用不同的开发板内核时, 一定要修改KERN_DIR
# 2. KERN_DIR中的内核要事先配置、编译, 为了能编译内核, 要先设置下列环境变量:
# 2.1 ARCH, 比如: export ARCH=arm64
# 2.2 CROSS_COMPILE, 比如: export CROSS_COMPILE=aarch64-linux-gnu-
# 2.3 PATH, 比如: export PATH=$PATH:/home/book/100ask_roc-rk3399-pc/ToolChain-6.3.1/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin
# 注意: 不同的开发板不同的编译器上述3个环境变量不一定相同,
# 请参考各开发板的高级用户使用手册
KERN_DIR = /home/book/100ask/linux-4.4
all:
make -C $(KERN_DIR) M=`pwd` modules
$(CROSS_COMPILE)gcc -o hello_drv_test hello_drv_test.c
clean:
make -C $(KERN_DIR) M=`pwd` modules clean
rm -rf modules.order
rm -f hello_drv_test
obj-m += hello_drv.o
3.运行测试
需要把程序放到ARM板子上运行，这里使用NFS挂载Ubuntu的某个目录，访问该目录中的程序。这也是前面拷贝程序到NFS目录的原因。
将编译内核模块生成的.ko拷贝到NFS目录
cp *.ko ~/nfs_rootfs/
insmod hello_drv.ko // 安装驱动程序
ls /dev/hello -l // 驱动程序会生成设备节点
运行测试程序
./hello_drv_test -w heavysea
./hello_drv_test -r
dmesg |grep hello // 查看内核态打印的有关驱动的信息
rmmod hello_drv.ko // 卸载驱动模块
