实验要求：
1，ISP路由器只能配置IP地址，之后不得进行其他任何配置
2，整个内部网络基于192.168.1.0/24进行地址规划
3，R1/R2之间启动OSPF协议，单区域
4，PC1-PC4自动获取IP地址
5，PC1不能telnet R1，PC1外的其他内网pc可以
6，PC1-PC4可以访问PC5，R2的公网接口只拥有一个公有IP12.0.0.1
7，外部的client可以通过域名www.ensp.com访问http server
8，ISP路由telnet 12.0.0.1，最终成功登录到R1

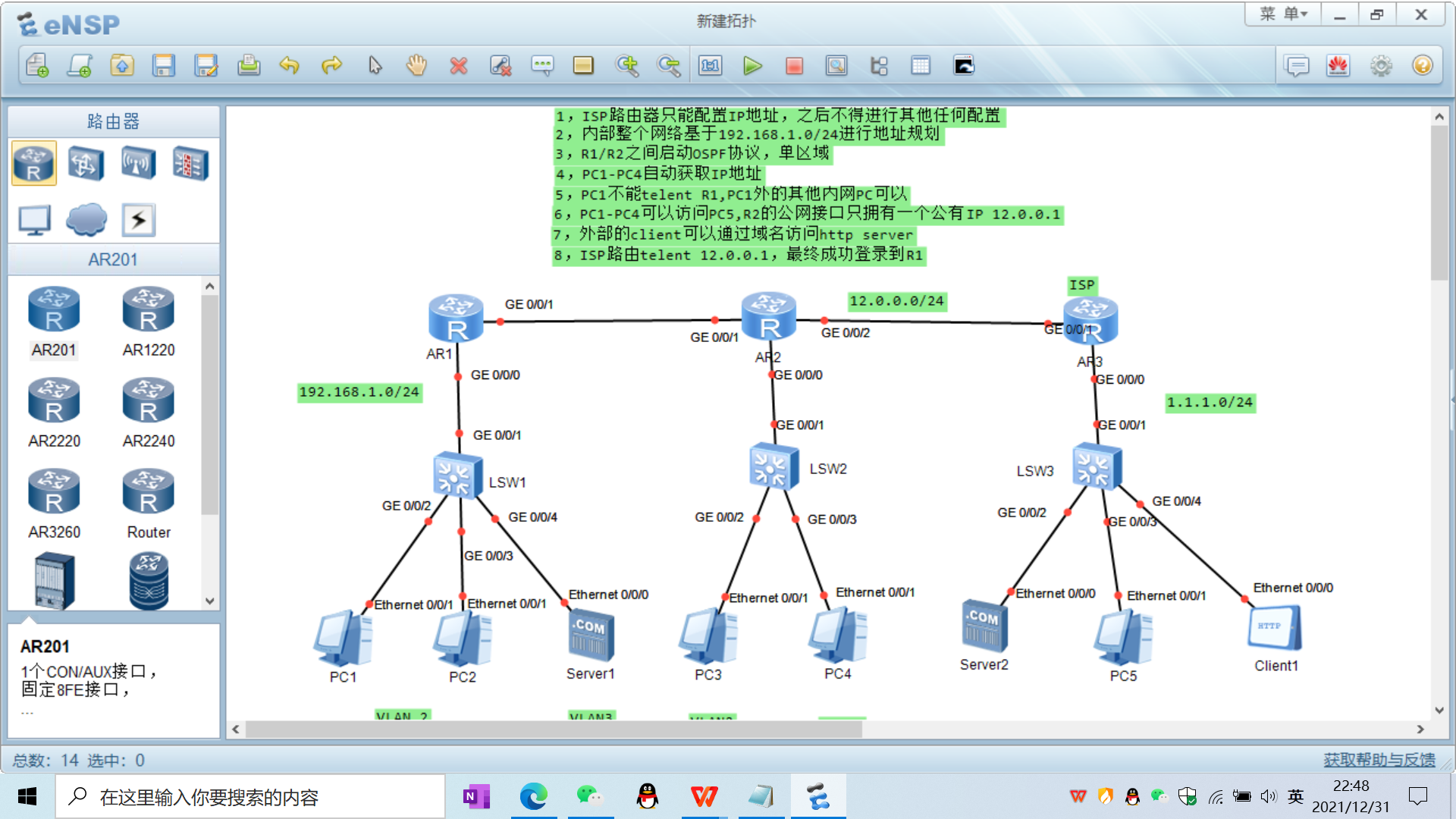

附图片：
?
实验分析：
1. 数广播域
左边两个路由器，分隔出3个广播域；
R1路由器的广播域，被划分为了VLAN2、3，共2个广播域；
R2路由器的广播域，被划分为了VLAN2、3，共2个广播域
R1~R2链路之间有1个广播域；
R2~R3链路之间有一个广播域；
R3路由器就一个广播域；
综上所述：192.168.1.0/24要划分出5个广播域；
? ? ? ? ? ? ? ? ? 12.0.0.0/24要划分出1个广播域；
? ? ? ? ? ? ? ? ? 1.1.1.0/24要划分出1个广播域。
2. 子网划分
192.168.1.00000000/24
?? ?192.168.1.00 000000/26
?? ??? ?192.168.1.00 0000 00/30-192.168.1.0/30--- R1~R2链路
?? ??? ?192.168.1.00 0000 01/30
?? ?192.168.1.01 000000/26
?? ??? ?192.168.1.01 0 00000/27-192.168.1.64/27---R1vlan2地址池
?? ??? ?192.168.1.01 1 00000/27-192.168.1.96/27---R1vlan3地址池
?? ?192.168.1.11 000000/26
?? ??? ?192.168.1.11 0 00000/27-192.168.1.192---R2vlan2地址池
?? ??? ?192.168.1.11 1 00000/27-192.168.1.224---R2vlan3地址池
?? ?192.168.1.10 000000/26
地址划分如图：
解题步骤
1. 数广播域
左边两个路由器，分隔出3个广播域；
R1路由器的广播域，被划分为了VLAN2、3，共2个广播域；
R2路由器的广播域，被划分为了VLAN2、3，共2个广播域
R1~R2链路之间有1个广播域；
R2~R3链路之间有一个广播域；
R3路由器就一个广播域；
综上所述：192.168.1.0/24要划分出5个广播域；
?? ? ? 12.0.0.0/24要划分出1个广播域；
?? ? ? 1.1.1.0/24要划分出1个广播域。
2. 子网划分
192.168.1.00000000/24
?? ?192.168.1.00 000000/26
?? ??? ?192.168.1.00 0000 00/30-192.168.1.0/30--- R1~R2链路
?? ??? ?192.168.1.00 0000 01/30
?? ?192.168.1.01 000000/26
?? ??? ?192.168.1.01 0 00000/27-192.168.1.64/27---R1vlan2地址池
?? ??? ?192.168.1.01 1 00000/27-192.168.1.96/27---R1vlan3地址池
?? ?192.168.1.11 000000/26
?? ??? ?192.168.1.11 0 00000/27-192.168.1.192---R2vlan2地址池
?? ??? ?192.168.1.11 1 00000/27-192.168.1.224---R2vlan3地址池
?? ?192.168.1.10 000000/26

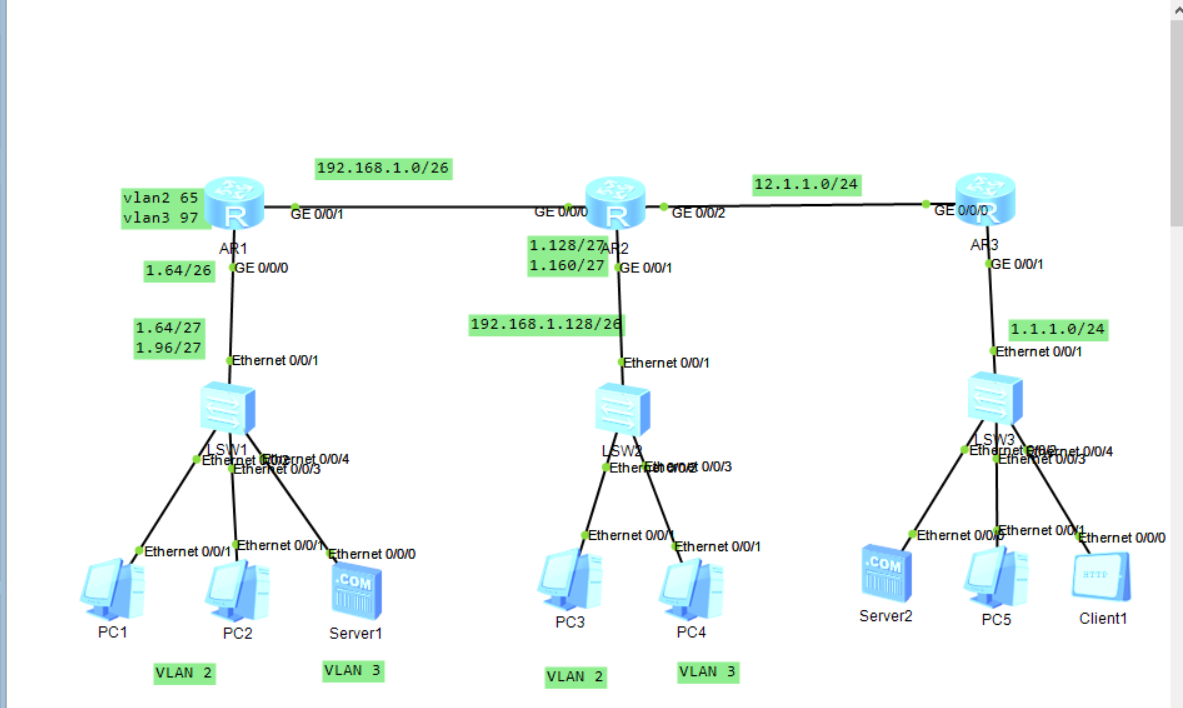

地址划分图：
?2 进行VLAN划分以及配置DHCP服务
R1，创建命令如下：
[Huawei]interface GigabitEthernet0/0/1.1
[Huawei-GigabitEthernet0/0/1.1]ip address 192.168.1.65 27
[Huawei-GigabitEthernet0/0/1.1]Q
[Huawei]interface GigabitEthernet 0/0/1.2
[Huawei-GigabitEthernet0/0/1.2]ip address 192.168.1.97 27
进入交换机创建VLAN划分VLAN
[Huawei]vlan 2
[Huawei-vlan2]vlan 3
[Huawei-vlan3]q
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 2
[Huawei]interface Ethernet 0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 2
[Huawei]interface Ethernet 0/0/4
[Huawei-Ethernet0/0/4]port link-type access
[Huawei-Ethernet0/0/4]port default vlan 3
[Huawei]dhcp enable
[Huawei]ip pool a
[Huawei-ip-pool-a]network 192.168.1.64 mask 27
[Huawei-ip-pool-a]gateway-list 192.168.1.65
[Huawei-ip-pool-a]dns-list 114.114.114.114 8.8.8.8
[Huawei]ip pool b
Info:It’s successful to create an IP address pool.
[Huawei-ip-pool-a]network 192.168.1.96 mask 27
[Huawei-ip-pool-a]gateway-list 192.168.1.97
[Huawei-ip-pool-a]dns-list 114.114.114.114 8.8.8.8
然后在接口上开启该服务：
[Huawei]interface GigabitEthernet0/0/1.1
[Huawei-GigabitEthernet0/0/1.1]dhcp select global
[Huawei]interface GigabitEthernet0/0/1.2
[Huawei-GigabitEthernet0/0/1.2]dhcp select global
3.启动ospf协议
在R1上配置如下：
[Huawei]ospf 1 router-id 192.168.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
在R2上配置如下：
[R2]ospf 1 router-id 192.168.1.129
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
然后在LSW1交换机的Ethernet 0/0/1和交换机LSW2的Ethernet 0/0/2口上配置trunk干道，配置命令如下:
[LSW1]interface Ethernet 0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan all
[LSW2]interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
配置到现在pc1已经可以ping通pc3和pc4了；
4.在路由器R1，R2上设置telnet登录；
配置命令如下:
[r1]aaa
[r1-aaa]local-user chen privilege level 15 password cipher 123456
[r1-aaa]local-user chen service-type telnet
[r1]user-interface vty 0 4
[r1-ui-vty0-4]authentication-mode aaa
[r2]aaa
[r2-aaa]local-user yu privilege level 15 password cipher 123456
[r2-aaa]local-user yu service-type telnet
[r2]user-interface vty 0 4
[r2-ui-vty0-4]authentication-mode aaa
然后在R1上设置策略：
[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.1 0 destination-port eq 23
[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.65 0 destination-port eq 23
[r1-acl-adv-3001]rule deny tcp source 192.168.1.93 0 destination 192.168.1.97 0 destination-port eq 23
然后在接口上调用该命令
[r1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000
注：由于华为模拟器的pc不支持telnet所以我们通过路由器模拟pc
在路由器上设置网关，并且配置静态路由使得模仿pc的路由器可以ping通内网的所有端口；
5.通过公有IP12.1.1.1使得PC1-PC4可以访问PC5 ：
[r2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255
[r2]interface GigabitEthernet 0/0/2
[r2-GigabitEthernet0/0/2]nat outbound 2000
然后在R2上写一条缺省路由
[r2]ip route-static 0.0.0.0 0.0.0.0 1.1.1.0
这样PC1-PC4就可以访问PC5
6.通过client通过域名访问httpserver

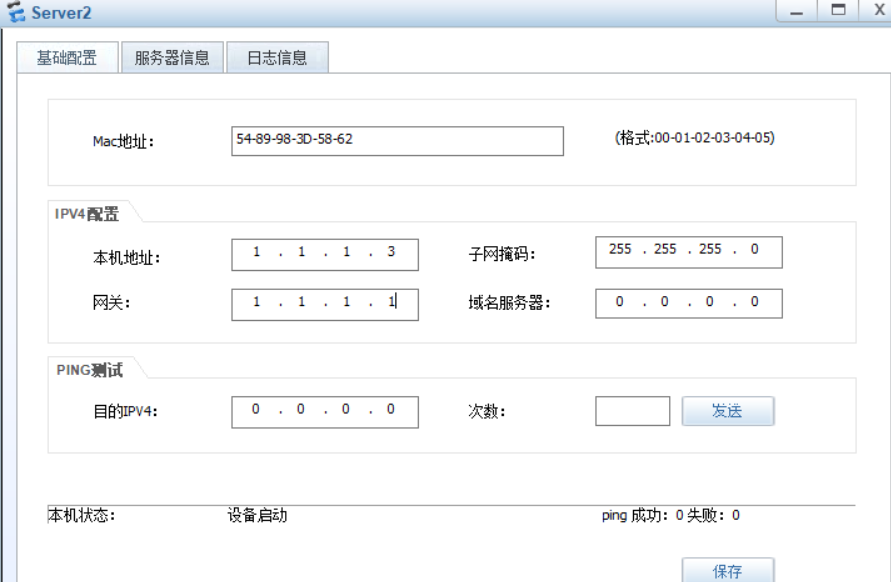

服务器填写如下:
并开启服务器
DNS服务器配置:
并且将内网中的服务器进行端口映射；
?
在r2上配置如下：
[r2-GigabitEthernet0/0/2]nat static protocol tcp global current-interface 80 inside 192.168.1.98 80
Warning:The port 80 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y
这样配置了以后就可以通过client通过域名访问httpserver
在第4步的时候已经在r1和r2上设置的telnet登录服务，所以通过先登录12.1.1.1登录在r2路由器上，再通过r2路由器登录r1路由器
?
