1、数据结构
????????1）Workqueue?工作队列是利用内核线程来异步执行工作任务的通用机制；
????????2）Workqueue?工作队列可以用作中断处理的Bottom-half机制，利用进程上下文来执行中断处理中耗时的任务，因此它允许睡眠，而Softirg和Tasklet在处理任务时不能睡眠；
????????3）在中断处理过程中，或者其他子系统中，调用workqueue的调度或入队接口后，通过建立好的链接关系图逐级找到合适的worker，最终完成工作任务的执行
????????4）关键的数据结构：
????????????????work＿struct：工作队列调度的最小单位，work?item；
????????????????workqueue＿struct：工作队列，work?item都挂入到工作队列中；
????????????????worker：work?item的处理者，每个worker对应一个内核线程；
????????????????worker＿pool：worker池（内核线程池），是一个共享资源池，提供不同的worker来对work?item进行处理；
????????????????pool＿workqueue：充当桥梁纽带的作用，用于连接workqueue和worker＿pool，建立链接关系
2、workqueue子系统初始化
workqueue?子系统的初始化分成两步来完成的：workqueue＿init＿early和workqueue＿init
2.1.1?workqueue_init_early()
workqueue_init_early()? ? ? ? ? ? ? ? ? ? ? ? ? ? ? //? ? ?kernel\Workqueue.c
?????????----→KMEM_CACHE(pool_workqueue,SLAB_PANIC)?//? 为pool＿workqueue?分配?slab?缓存
????????----→init_worker_pool(pool)? ? ? ? ? ? ? ? ?//? ? ?为每个cpu?创建?worker＿pool
????????----→worker_pool_assign_id(pool)? ? ? ? ? ? //? ? ? 为worker＿pool?分配id
????????----→alloc_workqueue_attrs()? ? ? ? ? ? ? ? //? ? ?为?unbound?工作队列创建默认属性
????????----→system_wq?=alloc_workqueue();?????????//? ? ?kernel?创建默认的消息队列? ? ? ? ?????????????system_highpri_wq=alloc_workqueue();
?????????????system_long_wq=alloc_workqueue();
?????????????system_unbound_wq=alloc_workqueue(();
?????????????system_freezable_wq?=alloc_workqueue();
alloc_workqueue()? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??//? ? include\linux\Workqueue.h
alloc_workqueue()? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?//? ? include\linux\Workqueue.h
????????----→kzalloc(sizeof(*wq)+tbl_size,GFP_KERNEL)? //? ? 分配内存
????????----→wq->flags=flags;? ? ? ? ? ? ? ? ? ? ? ? ? //? ? 初始化wq
????????????????wq->saved_max_active?=?max_active;?
????????----→alloc_and_link_pwqs(wq)? ? ? ? ? ? ? ?//? ? 分配?pool＿workqueue?并建立连接
????????----→!(wq->flags?&?WQ_UNBOUND)
? ? ? ? ????????---Y--→alloc_percpu(struct?pool_workqueue)? ?//? ? 为每个CPU分配?pool＿workqueue
????????????????------→init_pwq(pwq,wq,&cpu_pools[highpri])? ?//? ? 初始化pool＿workqueue
????????????????------→link_pwq(pwq) //? ? 链接?pool＿workqueue?和wq
--N--→apply_workqueue_attrs(wq,ordered_wq_attrs(highpri])
//? ? 将新的?workqueue＿attrs?应用于未绑定的工作队列
??????????????? -------→apply_workqueue_attrs_locked(wq,attrs)
??????????????? -------→apply_wqattrs_prepare(wq,attrs)
//? ? 分配attrs和pwq（pool＿workqueue）
??????????????? -------→alloc_unbound_pwq(wq,tmp_attrs)
//? ? 获取匹配＠attr?的池并创建一个将池和＠wq?相关联的pwq
-------→get_unbound_pool(attrs)
-------→init_pwq(pwq,wq,pool)
??????????????? -------→apply_wqattrs_commit(ctx)
//? ? 设置wq熟悉，并将wq和pwq建立连接
??????????????? -------→numa_pwq_tbl_install(ctx->wq,node,ctx->pwq_tbl[node])
-------→link_pwq(pwq)
????????----→init_rescuer(wq)
//? ? wq?内存紧张时的处理逻辑
????????----→list_add_tail_rcu(&wq->list,&workqueues);
//? ? 将创建的wq添加到全局链表中alloc＿workqueue?完成的主要工作包括：
????????1）首先当然是要分配一个?struct?workqueue＿struct的数据结构，并且对该结构中的字段进行初始化操作；
????????2）workqueue?最终需要和worker＿pool?关联起来，而这个纽带就是?pool＿workqueue，alloc＿and＿link＿pwqs函数就是完成这个功能：
????????????????A）如果工作队列是绑定到CPU上的，则为每个CPU都分配pool＿workqueue?并且初始化，通过link＿pwq将工作队列与pool＿workqueue?建立连接；
????????????????B）如果工作队列不绑定到CPU上，则按内存节点（NUMA）来分配pool＿workqueue，用?get＿unbound＿pool来实现，它会根据wq属性先去查找，如果没有找到相同的就创建一个新的pool＿workqueue，并且添加到?unbound＿pool＿hash?哈希表中，最后也会调用link＿pwq来建立连接；
????????????????C）创建工作队列时，如果设置了WQ＿MEM＿RECLAIM标志，则会新建?rescuer?worker，对应?rescuer＿thread内核线程。当内存紧张时，新创建worker可能会失败，这时候由rescuer来处理这种情况；
????????????????D）最终将新建好的工作队列添加到全局链表workqueues中；
2.1.2?workqueue_init()
workqueue_init() // 让wq子系统完全在线-kernel＼Workqueue.c
---→wq_numa_init() // 对于numa系统，初始化?cpumask和wq属性
---→list_for_each_entry(wq,&workqueues,list)
wq_update_unbound_numa(wq,smp_processor_id(),true) // 更新?numa?affinity
---→for_each_online_cpu(cpu)
for_each_cpu_worker_pool(pool,cpu)
create_worker(pool) // 为worker＿pool?创建初始?worker
---→hash_for_each(unbound_pool_hash,bkt,pool,hash_node)
create_worker(pool) // create?a?new?workqueue?worker
----→alloc_worker(pool->node) // 分配?worker?结构体
----→kthread＿create＿on＿node（worker＿thread，...）// 为worker?创建内核线程
----→worker_attach_to_pool(worker,pool)
// 将?worker?添加到?worker＿pool?中
----→worker_enter_idle(worker)
// worker?进入IDLE?状态
---→wq_watchdog_init()
// 初始化工作队列监视程序????????create?worker函数中，创建的内核线程名字为?kworker／xxcYY?或者kworker／uxx：YY，其中xx表示worker＿pool的编号，YY表示worker的编号，u表示?unbound；workqueue子系统初始化完成后，基本就已经将数据结构的关联建立好了，当有work来进行调度的时候，就可以进行处理了
3、work?调度
3.1?schedule_work
schedule_work // 将work?task提交到全局?workqueue
----→queue_work(system_wq,work)
----→queue_work_on
// queue?work?on?specific?cpu-kernel\Workqueue.c
----→!test_and_set_bit(WORK_STRUCT_PENDING_BIT,work_data_bits(work))
// 判断work是否添加到队列中
_queue_work(cpu,wq,work)
----→wq->flags?&?WQ_UNBOUND // 根据工作队列类型来获取pwq
unbound_pwq_by_node(wq,cpu_to_node(cpu))
per_cpu_ptr(wq->cpu_pwqs,cpu)
----→get_work_pool(work) // 返回work?对应的work＿pool
----→last_pool?&&?last_pool?!=pwq->pool // 判断上次的pwq和这次pwq是否为同一个
find＿worker＿executing＿work（last＿pool，work）// 寻找?worker?在执行的work
----→insert＿work（pwq，work，worklist，work＿flags）?
// 将work?插入到worklist?中
----→set_work_pwq(work,?pwq,extra_flags)
// 设置work的data字段
----→wake_up_worker(pool)
// 唤醒?worker?内核线程
????????A）schedule＿work?完成的工作是将work添加到对应的链表中，而在添加的过程中，首先是需要确定?pool＿workqueue；
????????B）?pool＿workqueue?对应一个worker＿pool，因此确定了?pool＿workqueue?也就确定了worker＿pool，进而可以将work添加到工作链表中；
????????C）pool＿workqueue的确定分为三种情况：
????????????????1）bound类型的工作队列，直接根据CPU号获取；
????????????????2）unbound类型的工作队列，根据node号获取，针对unbound类型工作队列，pool＿workqueue的释放是异步执行的，需要判断refcnt的计数值，因此在获取?pool＿workqueue?时可能要多次retry；
????????????????3）根据缓存热度，优先选择正在被执行的worker＿pool；
3.2?worker?thread
worker_thread(void*_worker) // worker?thread?function-kernel\Workqueue.c
---→set_pf_worker(true) // 告诉调度器这是?workqueue?worker
---→woke_up:
unlikely(worker->flags?&WORKER_DIE) // 判断work?是否消亡
--Y--→ida_simple_remove(&pool->worker_ida,worker->id);
worker_detach_from_pool(worker); // 若消亡则进行清理
--N--→worker_leave_idle(worker) // work?离开IDLE状态
---→recheck:
list_first_entry(&pool->worklist,struct?work_struct,entry)
process＿one＿work（worker，work） // 遍历?worklist，执行work的回调函数
---→sleep:
set_current_state(TASK_IDLE) // 设置内核状态
schedule() // 让出CPU
----→
----在创建worker时，创建内核线程，执行函数为worker＿thread：
????????woker＿thread都PF?WQWORKER，调度器在进行调度处理时会对task进行判断，针对workerqueue worker有特殊处理；
????????worker?对应的内核线程，在没有处理work的时候是睡眠状态，当被唤醒的时候，跳转到woke＿up开始执行；
????????woke＿up?之后，如果此时?worker是需要销毁的，那就进行清理工作并返回。否则，离开IDLE状态，并进入recheck模块执行；
????????recheck部分，首先判断是否需要更多的worker来处理，如果没有任务处理，跳转到sleep?地方进行睡眠。有任务需要处理时，会判断是否有空闲内核线程以及是否需要动态创建，再清除掉worker的标志位，然后遍历工作链表，对链表中的每个节点调用?process＿one＿worker来处理；
????????sleep?部分比较好理解，没有任务处理时，worker进入空闲状态，并将当前的内核线程设置成睡眠状态，让出CPU；
work的执行函数为?process＿one＿worker：
process_one_work(worker,work)
---→find_worker_executing_work(pool,work) // 找到正在执行work的worker
---→move_linked_works(work,&collision->scheduled,NULL)
// 将正在执行的work移动到scheduled?链表中
---→hash_add(pool->busy_hash,&worker->hentry,(unsigned?long)work);
worker->current_work?=work; // 设置?worker?字段
---→if(need_more_worker(pool))?wake_up_worker(pool);
// 若需要更多worker，则唤醒idle?work
---→set_work_pool_and_clear_pending(work,pool->id) // 清除?pending?状态
---→worker->current_func(work); // 执行work的回调函数
---→hash_del(&worker->hentry); // 执行完后的清理工作
worker->current_work?=NULL;3.3?worker?动态管理

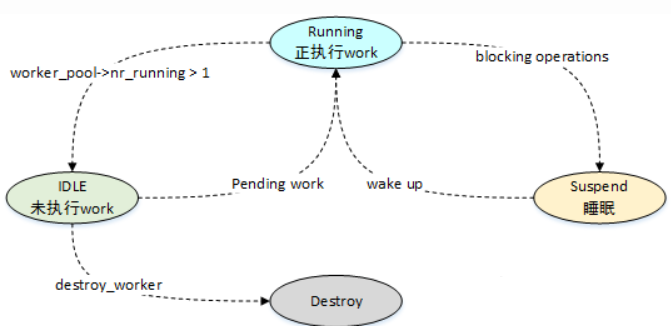

3.3.1?worker?状态机变化
????????1）worker＿pool?通过?nr＿running?字段来在不同的状态机之间进行切换；
????????2）worker＿pool?中有work需要处理时，需要至少保证有一个运行状态的worker，当nr＿running大于1时，将多余的worker进入IDLE状态，没有work需要处理时，所有的worker都会进入IDLE状态；
????????3）执行work时，如果回调函数阻塞运行，那么会让?worker?进入睡眠状态，此时调度器会进行判断是否需要唤醒另一个worker；
????????4）IDLE状态的worker?都存放在idle＿list链表中，如果空闲时间超过了300秒，则会将其进行销毁；
1、Worker?Running---→Suspend
_schedule()
????????//? ? 当worker进入睡眠状态时，如果该worker＿pool?没有其他的worker处于运行状态，那么是需要唤醒一个空闲的worker来维持并发处理的能力；
2、Worker?Suspend---→Running
wake_up_worker // 唤醒idle?worker-＼kernelWorkqueue.c
---→wake_up_process(worker->task)
---→try＿to＿wake＿up（p，TASK＿NORMAL，0） // 唤醒一个线程-Kernel＼sched＼Core．c
---→ttwu_queue(p,cpu,?wake_flags)
---→ttwu_do_activate(rq,?p,?wake_flags,&rf)
????????睡眠状态可以通过?wake＿up＿worker?来进行唤醒处理，最终判断如果该worker?不在运行状态,则增加worker＿pool的nr＿running?值
3.3.2?worker的动态添加和删除
1、动态删除
init_worker_pool // 初始化一个worker＿pool ————kernel＼Workqueue.c
---→timer_setup(&pool->idle_timer,idle_worker_timeout,TIMER_DEFERRABLE)
---→while?(too_many_workers(pool))
list_entry(pool->idle_list.prev,struct?worker,?entry)
destroy_worker(worker)
// 遍历?idle?空闲链表，若worker?空闲时间超过IDLE＿WORKER＿TIMEOUT?则进行销毁????????worker＿pool?初始化时，注册了?timer回调函数，用于定时对空闲链表上的worker进行处理，如果worker太多，且空闲时间太长，超过了5分钟，那么就直接进行销毁处理了。
2、动态添加
Worker_thread
---→manage_workers(worker) // 管理?worker?pool
---→maybe_create_worker(pool) // 创建更多的worker????????内核线程执行worker＿thread函数时，如果没有空闲的worker，会调用manage＿workers接口来创建更多的worker来处理工作
https://www.cnblogs.com/wahaha02/p/6341095.html
APIC介绍：
????????APIC相较于PIC来说，最大的优点是能适用于MP平台，当然，管脚多是它另一个优点。APIC由两部分组成，一个称为LAPIC（Local?APIC，本地高级中断控制器），一个称IOAPIC?（I/O?APCI，I/O高级中断控制器）。前者位于CPU中，在MP平台，每个CPU都有一个自己的LAPIC。后者通常位于南桥上，像PIC一样，连接各个产生中断的设备。在一个典型的具有多个处理器的PC平台，通常有一个IOAPIC和多个LAPIC，它们相互配合，形成一个中断的分发网络。
????????图中的中断控制器通信总线，是IOAPIC和LAPIC通信的桥梁，在Intel的P6架构和Pentium系列CPU中，它是一条单独的APIC总线。时代在进步，Pentium4和Xeon系列CPU出现后APIC?Bus已经不存在，系统的前端总线代替了它。
????????话分两头，让我们先来看看IOAPIC。和PIC对比，IOAPIC最大的作用在于中断分发。根据其内部的PRT（Programmable?Redirection?Table）表，IOAPIC可以格式化出一条中断消息，发送给某个CPU的LAPIC，由LAPIC通知CPU进行处理。目前典型的IOAPIC具有24个中断管脚，每个管脚对应一个RTE（Redirection?Table?Entry，PRT表项）。与PIC不同的是，IOAPIC的管脚没有优先级，也就是说，连接在管脚上的设备是平等的。
PCIE之?MSI／MSI-X中断:
????????https://blog.csdn.net/yhb1047818384/article/details/106676560
????????https://www.cnblogs.com/dream397/p/13614666.html
