[系统运维]华为模拟器eNSP - HCIA综合实验2

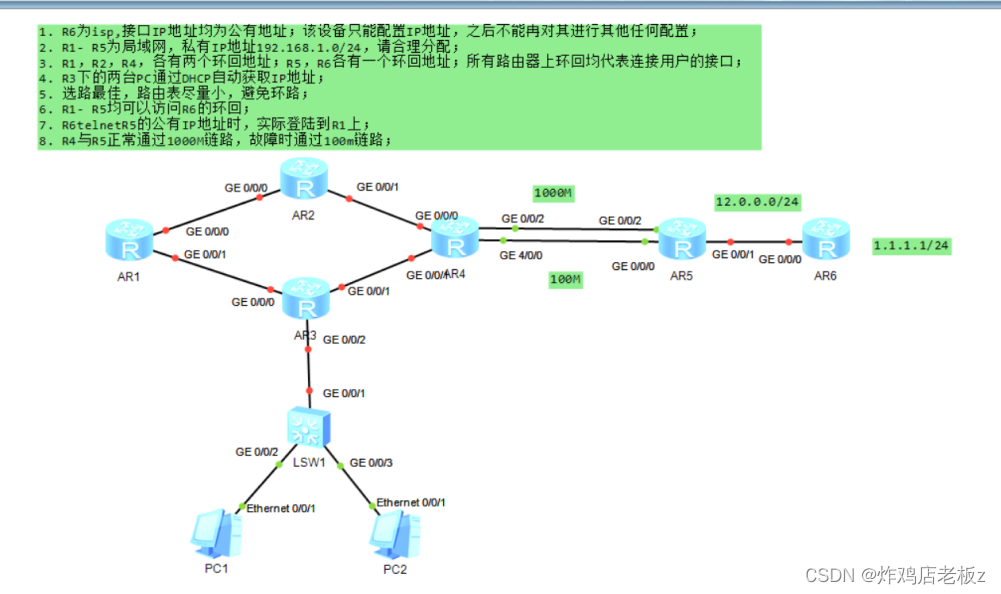

实验要求：

1. R6为isp,接口IP地址均为公有地址；该设备只能配置IP地址，之后不能再对其进行其他任何配置；

2. R1- R5为局域网，私有IP地址192.168.1.0/24，请合理分配；

3. R1，R2，R4，各有两个环回地址；R5，R6各有一个环回地址；所有路由器上环回均代表连接用户的接口；

4. R3下的两台PC通过DHCP自动获取IP地址；

5. 选路最佳，路由表尽量小，避免环路；

6. R1- R5均可以访问R6的环回；

7. R6telnetR5的公有IP地址时，实际登陆到R1上；

8. R4与R5正常通过1000M链路，故障时通过100m链路；

思路：

子网划分：

用户主机：8个广播域；链路：6个广播域

192.168.1.00000000 --- 192.168.1.0/24 -- 整个局域网
	192.168.1.000 00000 --- 192.168.1.0/27 -- R1环回
	192.168.1.001 00000 --- 192.168.1.32/27 -- R1环回
	192.168.1.010 00000 --- 192.168.1.64/27 -- R2环回
	192.168.1.011 00000 --- 192.168.1.96/27 -- R2环回
	192.168.1.100 00000 --- 192.168.1.128/27 -- R3
	192.168.1.101 00000 --- 192.168.1.160/27 -- R4环回
	192.168.1.110 00000 --- 192.168.1.192/27 -- R4环回
	192.168.1.111 00000 --- 192.168.1.224/27 -- R5环回
		192.168.1.000000 00 --- 192.168.1.0/30 -- R1~R2链路
		192.168.1.000001 00 --- 192.168.1.4/30 -- R2~R4链路
		192.168.1.000010 00 --- 192.168.1.8/30 -- R4~R3链路
		192.168.1.000011 00 --- 192.168.1.12/30 -- R3~R1链路
		192.168.1.000100 00 --- 192.168.1.16/30 -- R4~R5链路（100M）
		192.168.1.000101 00 --- 192.168.1.20/30 -- R4~R5链路（1000M）

配置命令：

R1：

sys
sys r1
int g0/0/0
ip add 192.168.1.1 30
ospf dr-pri 0
int g0/0/1
ip add 192.168.1.13 30
int lo0
ip add 192.168.1.1 27
int lo1
ip add 192.168.1.32 27
ospf 1 router-id 1.1.1.1
area 0
network 192.168.1.0 0.0.0.31
network 192.168.1.32 0.0.0.31
network 192.168.1.0 0.0.0.3
network 192.168.1.12 0.0.0.3
aaa
local-user admin privilege level 15 password cipher 123456
local-user admin service-type telnet
user-interface vty 0 4
authentication-mode aaa


R2：

sys
![请添加图片描述](https://img-blog.csdnimg.cn/bbc9b9b6174e43539a3abceff4fc035e.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA54K46bih5bqX6ICB5p2_eg==,size_20,color_FFFFFF,t_70,g_se,x_16)
sys r2
int g0/0/0
ip add 192.168.1.2 30
ospf dr-pri 0
int g0/0/1
ip add 192.168.1.5 30
int lo0
ip add 192.168.1.64 27
int lo1
ip add 192.168.1.96 27
ospf 1 router-id 2.2.2.2
area 0
network 192.168.1.64 0.0.0.31
network 192.168.1.96 0.0.0.31
network 192.168.1.0 0.0.0.3
network 192.168.1.4 0.0.0.3


R3：

sys
sys r3
int g0/0/0
ip add 192.168.1.14 30
ospf dr-pri 0
int g0/0/1
ip add 192.168.1.9 30
int g0/0/2
ip add 192.168.1.129 27
dhcp enable
ip pool 128
net 192.168.1.128 mask 27
gate 192.168.1.129
dns 114.114.114.114
int g0/0/2
dhcp select global
ospf 1 router-id 3.3.3.3
area 0
network 192.168.1.128 0.0.0.31
network 192.168.1.12 0.0.0.3
network 192.168.1.8 0.0.0.3


R4：

sys
sys r4
int g0/0/1
ip add 192.168.1.10 30
ospf dr-pri 0
int g0/0/0
ip add 192.168.1.6 30
int g4/0/0
ip add 192.168.1.17 30
ospf cost 20000
int g0/0/2
ip add 192.168.1.21 30
int lo0
ip add 192.168.1.160 27
int lo1
ip add 192.168.1.192 27
ospf 1 router-id 4.4.4.4
area 0
network 192.168.1.160 0.0.0.31
network 192.168.1.192 0.0.0.31
network 192.168.1.4 0.0.0.3
network 192.168.1.8 0.0.0.3
network 192.168.1.20 0.0.0.3
network 192.168.1.16 0.0.0.3

R5：

sys
sys r5
acl 2000
rule permit source 192.168.1.0 0.0.0.255
ip route-s 0.0.0.0 0 12.0.0.1
int g0/0/1
ip add 12.0.0.2 24
nat outbound 2000
int g0/0/0
ip add 192.168.1.18 30
ospf cost 20000
int g0/0/2
ip add 192.168.1.22 30
int lo0
ip add 192.168.1.224 27
ospf 1 router-id 5.5.5.5
area 0
network 192.168.1.20 0.0.0.3
network 192.168.1.16 0.0.0.3
network 192.168.1.224 0.0.0.31
default-route-advertise always
int g0/0/1
nat server protocol tcp global current-interface 23 inside 192.168.1.10 23

Warning:The port 23 is well-known port. If you continue it may cause function fa
ilure.
Are you sure to continue?[Y/N]:y

R6：

sys
sys r6
int g0/0/0
ip add 12.0.0.1 24
int lo0
ip add 1.1.1.1 24
