直接连接两台 PC 构建 LAN
1.将两台 PC 直接连接构成一个网络。注意:直接连接需使用交叉线。

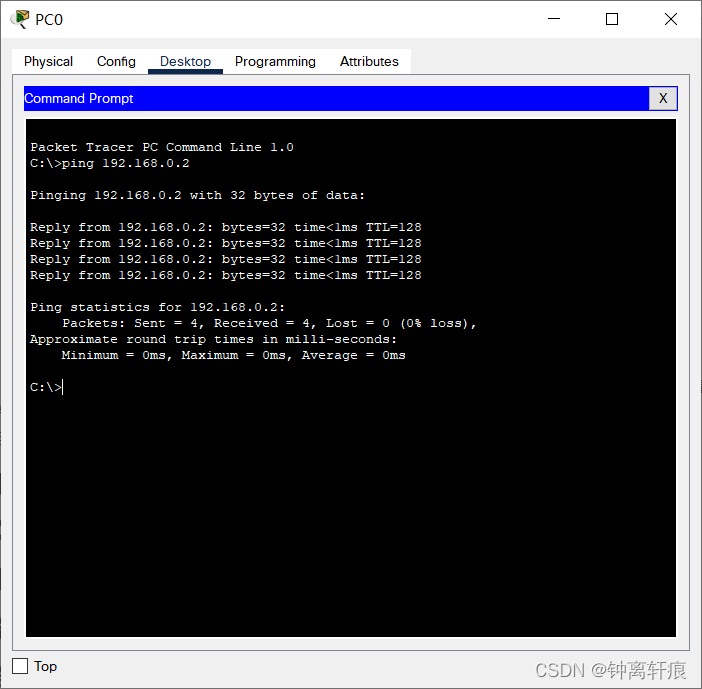

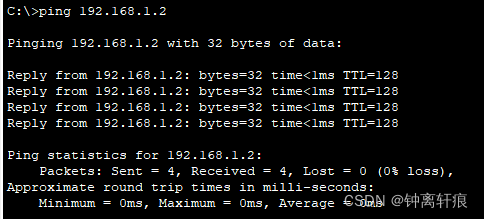

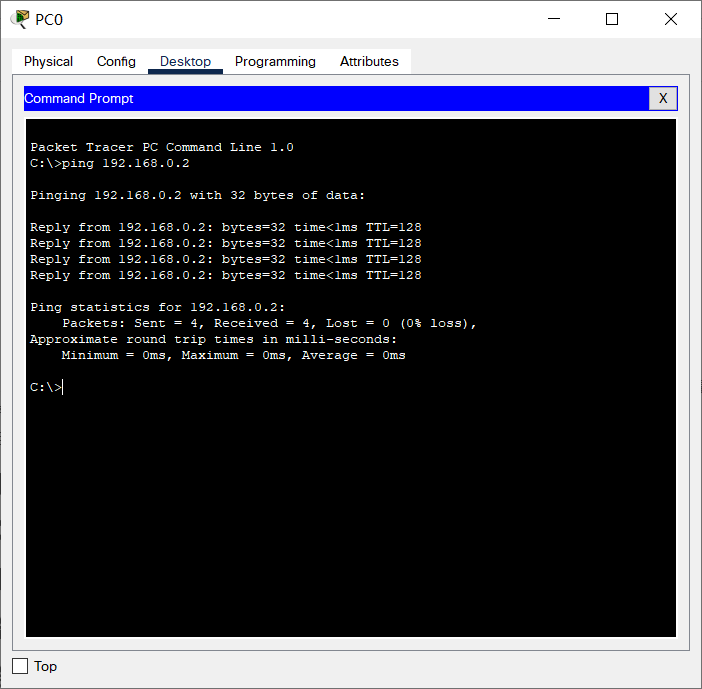

2.接着分别对两台PC设置IP地址。设置PC0的IP地址:192.168.0.1,PC1的IP地址:192.168.0.2.设置好ip地址之后,尝试ping一下,能ping通则成功。 用PC0 ping PC2 发出4个包,接收4个包,丢包率0%,PC0 ping PC1 成功
用交换机构建 LAN

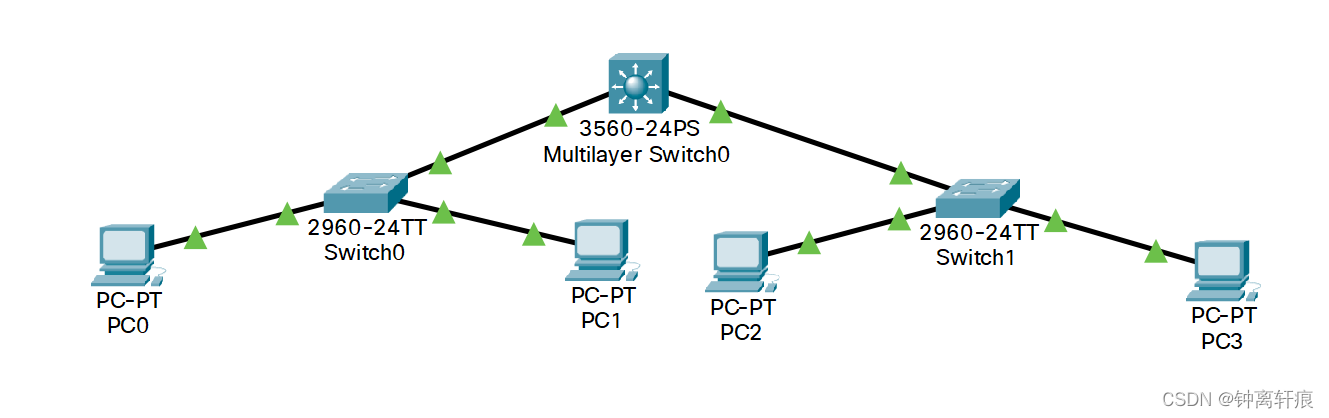

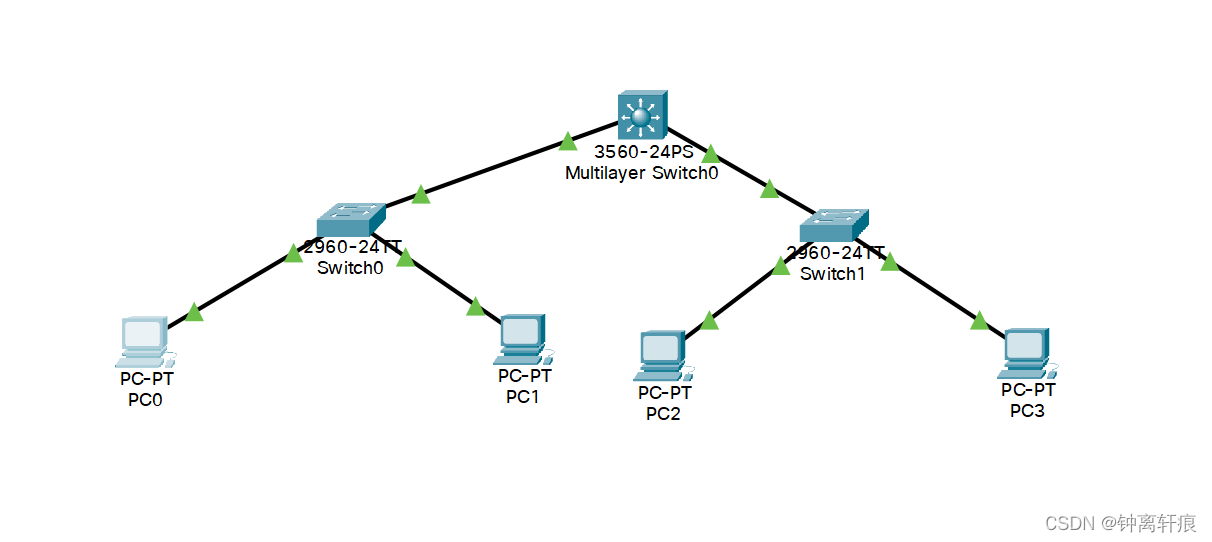

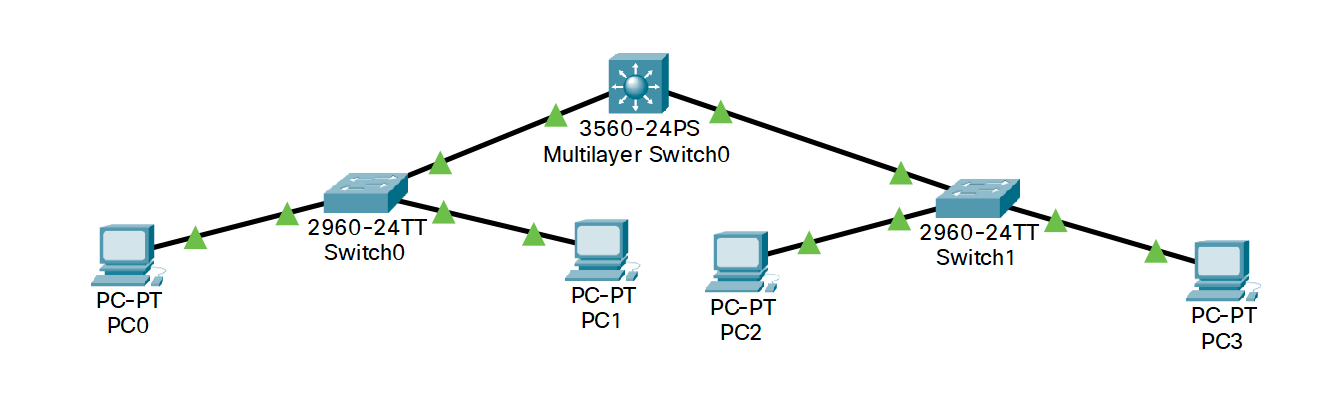

构建如下拓扑结构的局域网:
PC | IP | 子网掩码 |
---|
PC0 | 192.168.1.1 | 255.255.255.0 | PC1 | 192.168.1.2 | 255.255.255.0 | PC2 | 192.168.2.1 | 255.255.255.0 | PC3 | 192.168.2.2 | 255.255.255.0 |
问题 PC0 能否 ping 通 PC1、PC2、PC3 ? PC1 能否 ping 通 PC1、PC2、PC3 ? PC3 能否 ping 通 PC0、PC1、PC2 ?为什么? 将 4 台 PC 的掩码都改为 255.255.0.0 ,它们相互能 ping 通吗?为什么?

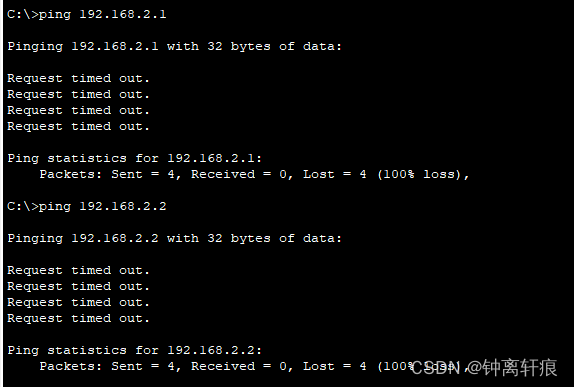

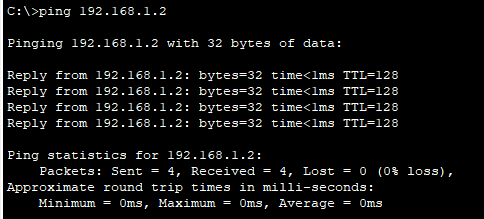

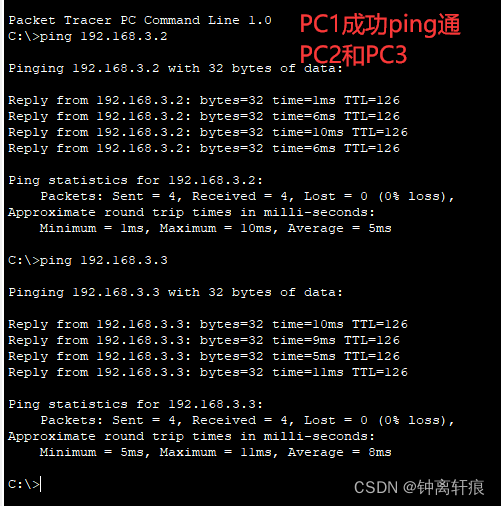

用PC0分别ping PC1、2、3 成功ping通PC1 未能成功ping通PC2、3 相似的,我们会发现PC1能ping通PC0,但不能ping通PC2、3;PC2、3能相互ping通,但都不能ping通PC0、1。
将 4 台 PC 的掩码都改为 255.255.0.0,再尝试以上操作 这时,我们发现四个PC之间能相互ping通了
原因是因为当掩码都为255.255.255.0 时PC0、1是在同一子网下,PC2、3是在另一个子网下。在同一子网下的主机可以相互ping同而在不同子网下的主机就无法ping通。 当掩码都改为255.255.0.0 时,四个PC都在同一子网,自然能相互ping通了。
交换机接口地址列表
二层交换机是一种即插即用的多接口设备,它对于收到的帧有 3 种处理方式:广播、转发和丢弃(请弄清楚何时进行何种操作)。那么,要转发成功,则交换机中必须要有接口地址列表即 MAC 表,该表是交换机通过学习自动得到的!
仍然构建上图的拓扑结构,并配置各计算机的 IP 在同一个一个子网,使用工具栏中的放大镜点击某交换机如左边的 Switch0,选择 MAC Table,可以看到最初交换机的 MAC 表是空的(或者有一个),也即它不知道该怎样转发帧(那么它将如何处理?),用 PC0 访问(ping)PC1 后,再查看该交换机的 MAC 表,现在有相应的记录,请思考如何得来。随着网络通信的增加,各交换机都将生成自己完整的 MAC 表,此时交换机的交换速度就是最快的!

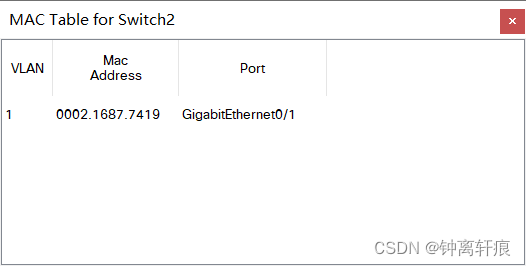

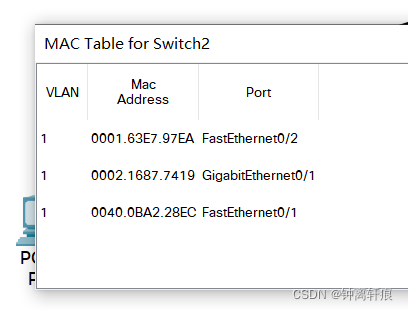

交换机最初的MAC表 如果还未与上层的路由器连通,此表就是空的;当连通后,表中就会有与路由器相连的接口的Mac地址 交换机下俩PC ping 通后的MAC表 当交换机下的PC进行数据的传递后,交换机“记住”了俩PC的Mac地址
生成树协议(Spanning Tree Protocol)
交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路,那么就会产生广播循环风暴,从而严重影响网络性能。
广播风暴(broadcast storm)简单的讲是指当广播数据充斥网络无法处理,并占用大量网络带宽,导致正常业务不能运行,甚至彻底瘫痪,这就发生了“广播风暴”。一个数据帧或包被传输到本地网段 (由广播域定义)上的每个节点就是广播;由于网络拓扑的设计和连接问题,或其他原因导致广播在网段内大量复制,传播数据帧,导致网络性能下降,甚至网络瘫痪,这就是广播风暴。
而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

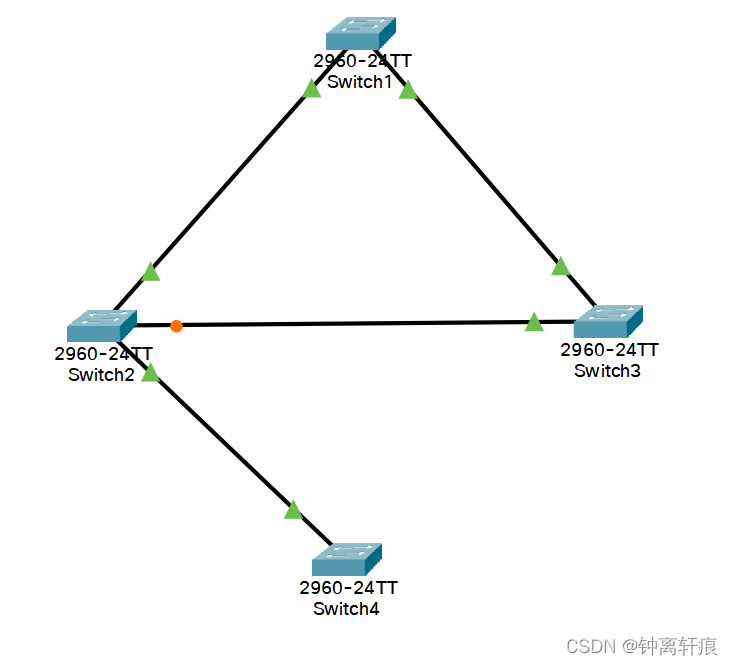

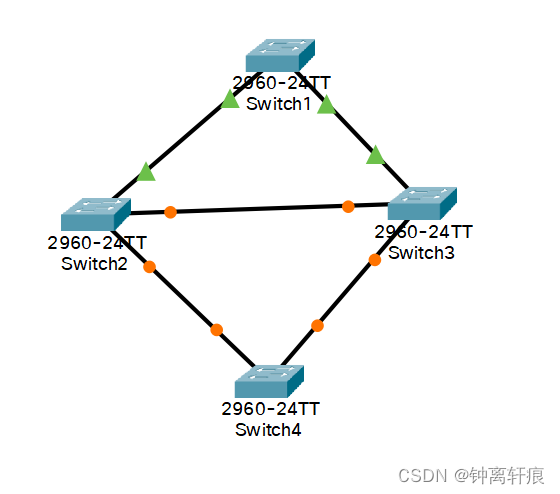

只使用交换机,构建如下拓扑: 这是初始时的状态。我们可以看到交换机之间有回路,这会造成广播帧循环传送即形成广播风暴,严重影响网络性能。

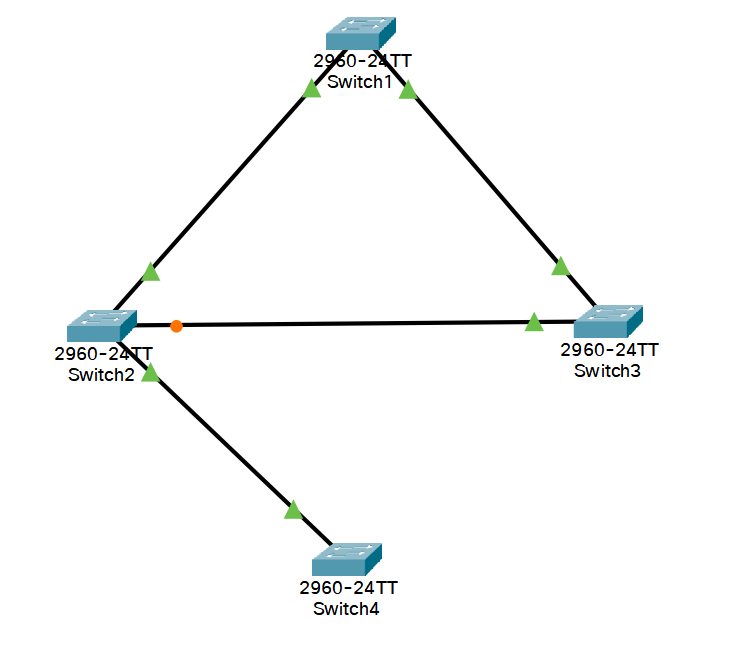

随后,交换机将自动通过生成树协议(STP)对多余的线路进行自动阻塞(Blocking),以形成一棵以 Switch4(也可能是Switch2) 为根(具体哪个是根交换机有相关的策略)的具有唯一路径树即生成树!

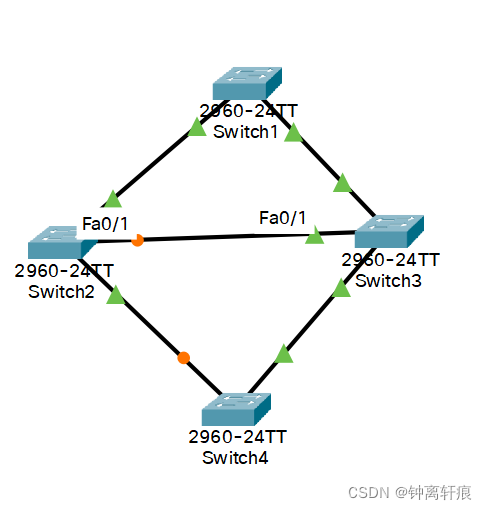

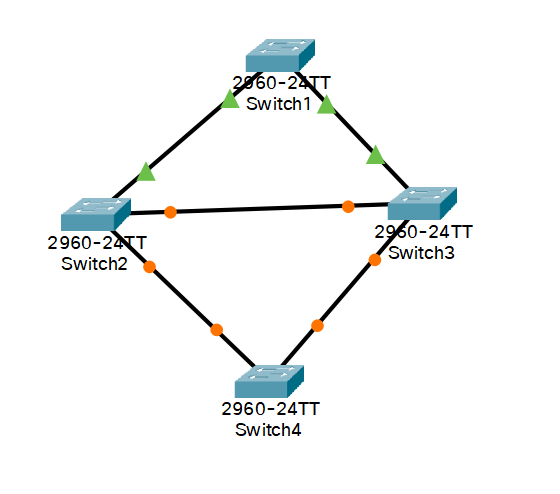

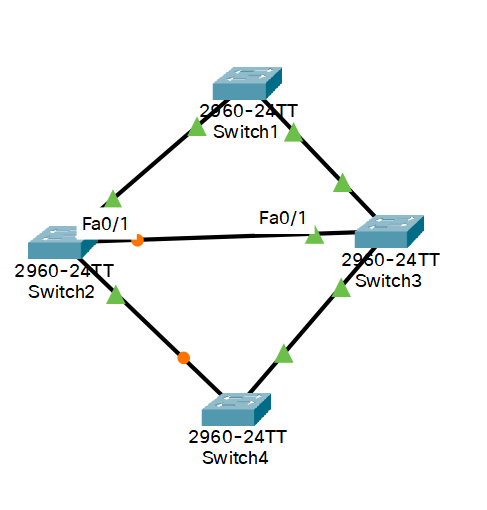

经过一段时间,随着 STP 协议成功构建了生成树后,Switch2和4 的其中一个接口当前物理上是连接的,但逻辑上是不通的,处于Blocking状态(桔色)如下图所示: 在网络运行期间,假设某个时候 Switch3 与 Switch4 之间的物理连接出现问题(将 Switch3 与 Switch4 的连线剪掉),则该生成树将自动发生变化。Switch4 与Switch2 先前 Blocking 的那个接口现在活动了(绿色),但Switch2与那个接口仍处于 Blocking 状态(桔色)。如下图所示:
交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路,从而形成广播风暴。
路由器配置初步

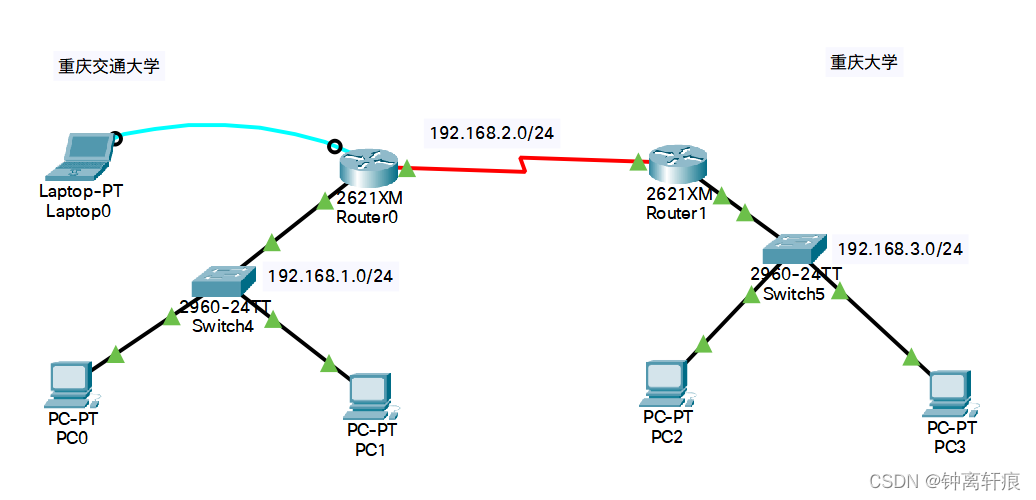

我们模拟重庆交通大学和重庆大学两个学校的连接,构建如下拓扑:
说明一 交通大学与重庆大学显然是两个不同的子网。在不同子网间通信需通过路由器。
路由器的每个接口下至少是一个子网,图中我们简单的规划了 3 个子网:
- 左边路由器是交通大学的,其下使用交换机连接交通大学的网络,分配网络号
192.168.1.0/24 ,该路由器接口也是交通大学网络的网关,分配 IP 为 192.168.1.1 - 右边路由器是重庆大学的,其下使用交换机连接重庆大学的网络,分配网络号
192.168.3.0/24 ,该路由器接口也是重庆大学网络的网关,分配 IP 为 192.168.3.1 - 两个路由器之间使用广域网接口相连,也是一个子网,分配网络号
192.168.2.0/24
说明二 现实中,交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口,要么通过广域网接口即所谓的 serial 口(如拓扑图所示)进行,一般不会通过双绞线连接(为什么?)。

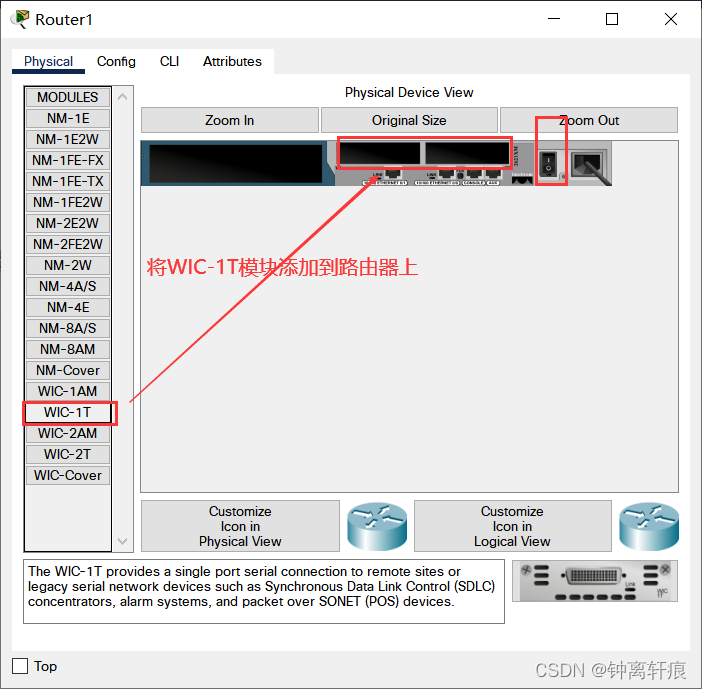

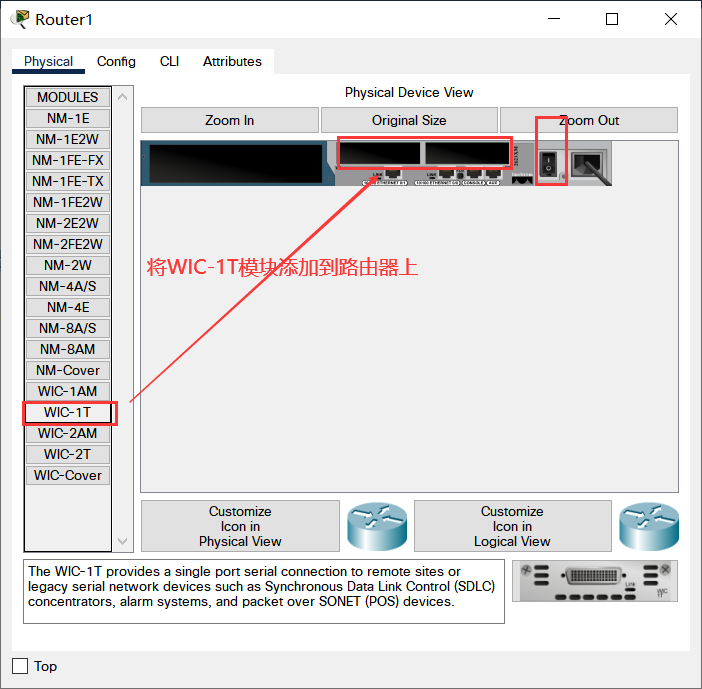

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意:我们选用的路由器默认没有广域网模块(名称为 WIC-1T 等),需要关闭路由器后添加,然后再开机启动。 说明三 在模拟的广域网连接中需注意 DCE 和 DTE 端(连线时线路上有提示,带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。),在 DCE 端需配置时钟频率 64000
说明四 路由器有多种命令行配置模式,每种模式对应不同的提示符及相应的权限。
- User mode:用户模式
- Privileged mode:特权模式
- Global configuration mode:全局配置模式
- Interface mode:接口配置模式
- Subinterface mode:子接口配置模式
说明五 在现实中,对新的路由器,显然不能远程进行配置,我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置(注意设置比特率为9600)后,才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。
说明六 在路由器的 CLI 界面中,可看到路由器刚启动成功后,因为无任何配置,将会提示是否进行对话配置(Would you like to enter the initial configuration dialog?),因其步骤繁多,请选择 NO
交通大学路由器的初步配置可以如下:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password dswybs // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password dswybs // 特权模式密码
Router(config)#^Z // 退出
拓扑图中路由器各接口配置数据如下:
接口名 | ip | 子网掩码 |
---|
交通大学 Router0 以太网口 | 192.168.1.1 | 255.255.255.0 | 交通大学 Router0 广域网口 | 192.168.2.1 | 255.255.255.0 | 重庆大学 Router1 以太网口 | 192.168.3.1 | 255.255.255.0 | 出去大学 Router1 以太网口 | 192.168.2.2 | 255.255.255.0 |
拓扑图中各 PC 配置数据如下:
节点名 | ip | 子网掩码 | 网关 |
---|
交通大学 PC0 | 192.168.1.2 | 255.255.255.0 | | 交通大学 PC1 | 192.168.1.3 | 255.255.255.0 | | 重庆大学 PC2 | 192.168.3.2 | 255.255.255.0 | | 重庆大学 PC3 | 192.168.3.3 | 255.255.255.0 | |
交通大学路由器基本配置如下: 以太网口:
Router>enable // 从普通模式进入特权模式
Router#configure terminal // 进入全局配置模式
Router(config)#interface f0/0 // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
广域网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int s0/0 // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0 //配置该接口的 IP
Router(config-if)#clock rate 64000 // 其为 DCE 端,配置时钟频率
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
重庆大学路由器基本配置如下: 以太网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int f0/0 // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
广域网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int s0/0 // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0 //配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
至此,路由器基本的配置完成。请按照上面 PC 配置表继续配置各个 PC 。

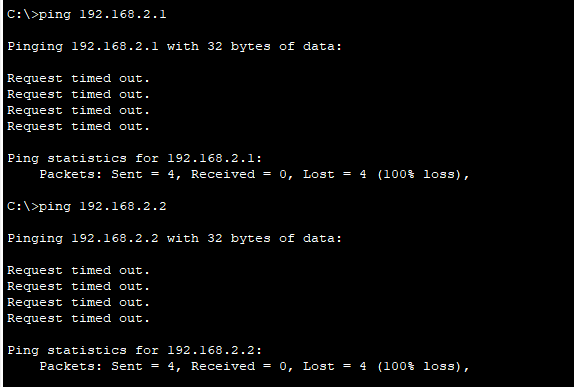

问题:现在交通大学内的各 PC 及网关相互能 ping 通,重庆大学也类似。但不能从交大的 PC ping 通重大的 PC,反之亦然,也即不能跨子网。为什么?
答:广播消息只能在同一个虚拟子网中传播,而无法进行跨子网传播,而重交和重大服务器不在同一个子网中,出子网都需要通过鸽子的网关,所以不能互相ping通。
静态路由
静态路由是非自适应性路由协议,是由网络管理人员手动配置的,不能够根据网络拓扑的变化而改变。 因此,静态路由简单高效,适用于结构非常简单的网络。
在当前这个简单的拓扑结构中我们可以使用静态路由,即直接告诉路由器到某网络该怎么走即可。
在前述路由器基本配置成功的情况下使用以下命令进行静态路由协议的配置:
交通大学路由器静态路由配置:别忘了进入特权模式的密码:dswybs
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 // 告诉交通大学路由器到 192.168.3.0 这个网络的下一跳是 192.168.2.2
Router(config)#exit //退到特权模式
Router#show ip route //查看路由表
重庆大学路由器静态路由配置:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 // 告诉重庆大学路由器到 192.168.1.0 这个网络的下一跳是 192.168.2.1
Router(config)#exit //退到特权模式
Router#show ip route //查看路由表
查看路由表你可看到标记为 S 的一条路由,S 表示 Static 。
现在再去使用这些PC相互ping

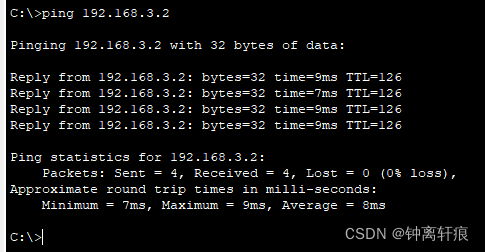

pc0成功ping通pc2(反之同样,pc3也同样成功)
动态路由 RIP
动态路由协议采用自适应路由算法,能够根据网络拓扑的变化而重新计算机最佳路由。 RIP 的全称是 Routing Information Protocol,是距离矢量路由的代表(目前虽然淘汰,但可作为我们学习的对象)。使用 RIP 协议只需要告诉路由器直接相连有哪些网络即可,然后 RIP 根据算法自动构建出路由表。
因为我们模拟的网络非常简单,因此不能同时使用静态和动态路由,否则看不出效果,所以我们需要把刚才配置的静态路由先清除掉。
清除静态路由配置:
- 直接关闭路由器电源。相当于没有保存任何配置,然后各接口再按照前面基本配置所述重新配置 IP 等参数(推荐此方法,可以再熟悉一下接口的配置命令);
- 使用 no 命令清除静态路由。在全局配置模式下,交通大学路由器使用:no ip route 192.168.3.0 255.255.255.0 192.168.2.2,重庆大学路由器使用:no ip route 192.168.1.0 255.255.255.0 192.168.2.1 。相当于使用 no 命令把刚才配置的静态路由命令给取消。
交通大学路由器 RIP 路由配置: 密码:dswybs
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#router rip // 启用 RIP 路由协议,注意是 router 命令
Router(config-router)#network 192.168.1.0 // 网络 192.168.1.0 与我直连
Router(config-router)#network 192.168.2.0 // 网络 192.168.2.0 与我直连
Router(config-router)#^z //直接退到特权模式
Router#show ip route //查看路由表
重庆大学路由器 RIP 路由配置:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#router rip // 启用RIP路由协议,注意是 router 命令
Router(config-router)#network 192.168.3.0 // 网络 192.168.3.0 与我直连
Router(config-router)#network 192.168.2.0 // 网络 192.168.2.0 与我直连
Router(config-router)#^z //直接退到特权模式
Router#show ip route //查看路由表
查看路由表你可看到标记为 R 的一条路由,R 表示 RIP 至此,这些 PC 也能全部相互 ping 通
动态路由 OSPF
OSPF(Open Shortest Path First 开放式最短路径优先)是一个内部网关协议(Interior Gateway Protocol,简称 IGP), 用于在单一自治系统(Autonomous System,AS)内决策路由。OSPF 性能优于 RIP,是当前域内路由广泛使用的路由协议。
同样的,我们需要把刚才配置的 RIP 路由先清除掉。 使用 no 命令清除 RIP 路由。在全局配置模式下,各路由器都使用:no router rip 命令进行清除
交通大学路由器 OSPF 路由配置:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#router ospf 1 // 启用 OSPF 路由协议,进程号为1(可暂不理会进程号概念)
Router(config-router)#network 192.168.1.0 0.0.0.255 area 0 // 自治域0中的属于 192.168.1.0/24 网络的所有主机(反向掩码)参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0 // 自治域0中的属于 192.168.2.0/24 网络的所有主机(反向掩码)参与 OSPF
Router(config-router)#^z //直接退到特权模式
Router#show ip route //查看路由表
重庆大学路由器 OSPF 路由配置:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#router ospf 1 // 启用 OSPF 路由协议,进程号为1
Router(config-router)#network 192.168.3.0 0.0.0.255 area 0 // 自治域0中的属于 192.168.3.0/24 网络的所有主机(反向掩码)参与 OSPF
Router(config-router)#network 192.168.2.0 0.0.0.255 area 0 // 自治域0中的属于 192.168.2.0/24 网络的所有主机(反向掩码)参与 OSPF
Router(config-router)#^z //直接退到特权模式
Router#show ip route //查看路由表
查看路由表你可看到标记为 O 的一条路由,O 表示 OSPF 至此,这些 PC 能全部相互 ping 通
DHCP、DNS及Web服务器简单配置
动态主机配置 DHCP、域名解析 DNS 以及 Web 服务在日常应用中作用巨大,我们构建如下简单的拓扑来进行练习。

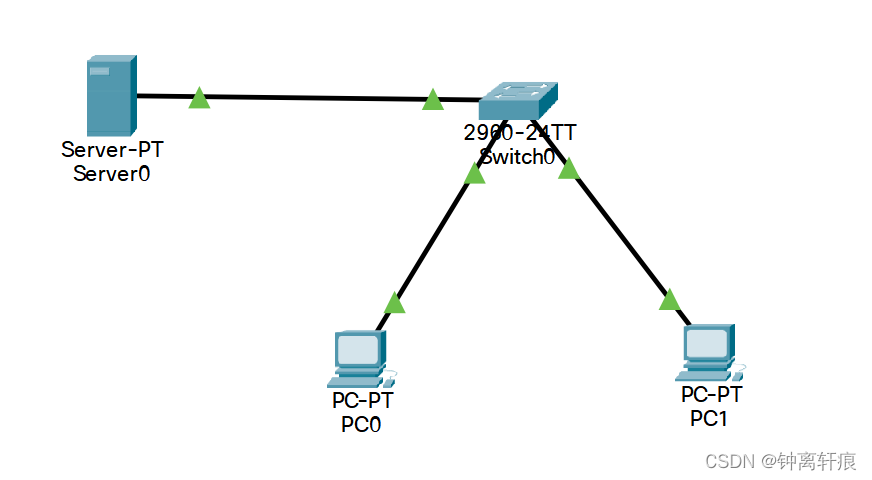

该拓扑中,服务器及客户机都连在同一交换机上。为简单起见,服务器 Server-PT 同时作为 DHCP、DNS 以及 Web 服务器,各客户机无需配置,将自动获取网络配置。

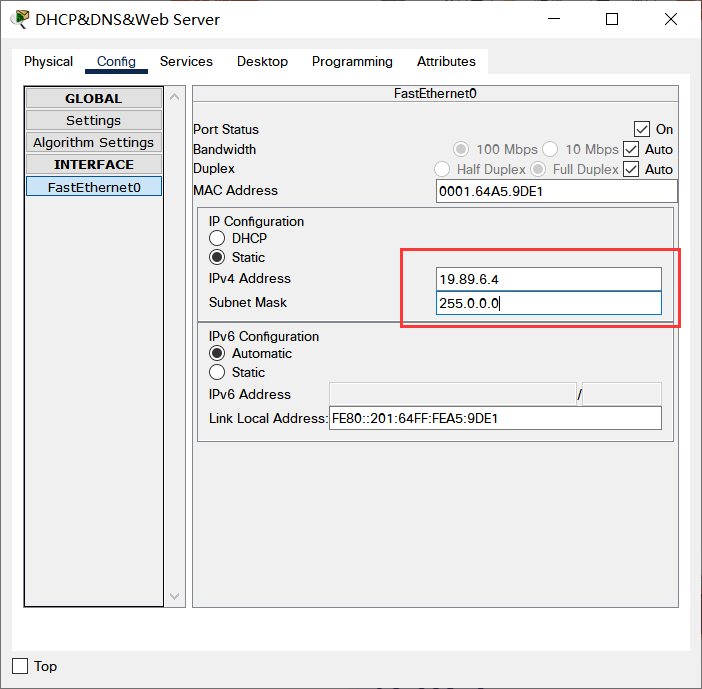

点击 CPT 拓扑图中的 Server 图标,设置其静态 IP 地址为 19.89.6.4/24

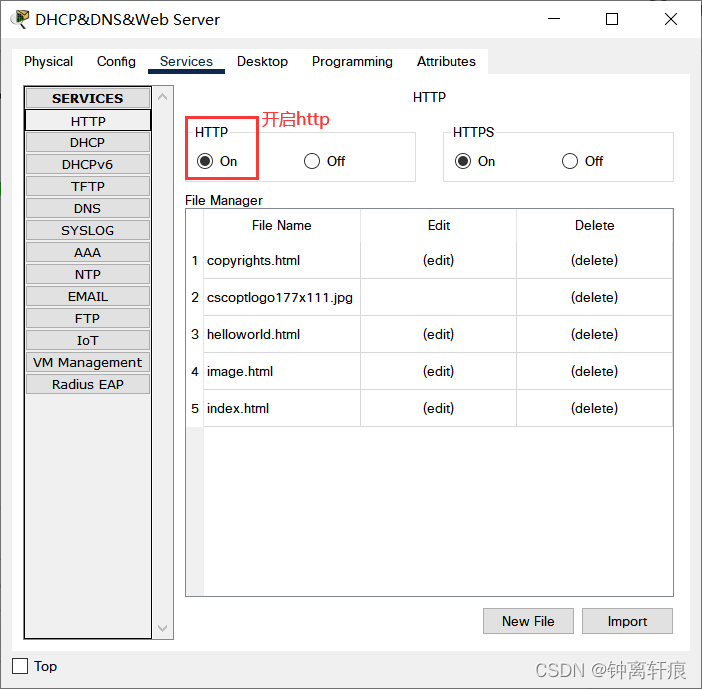

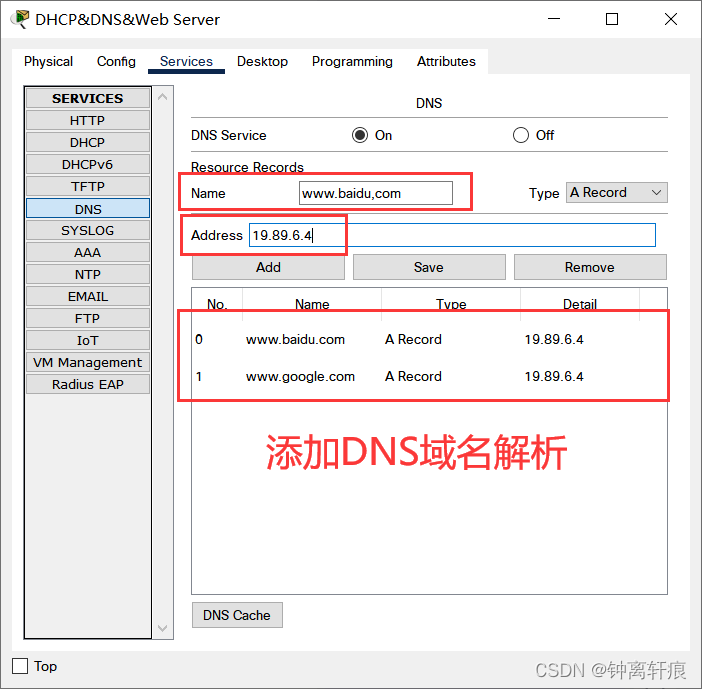

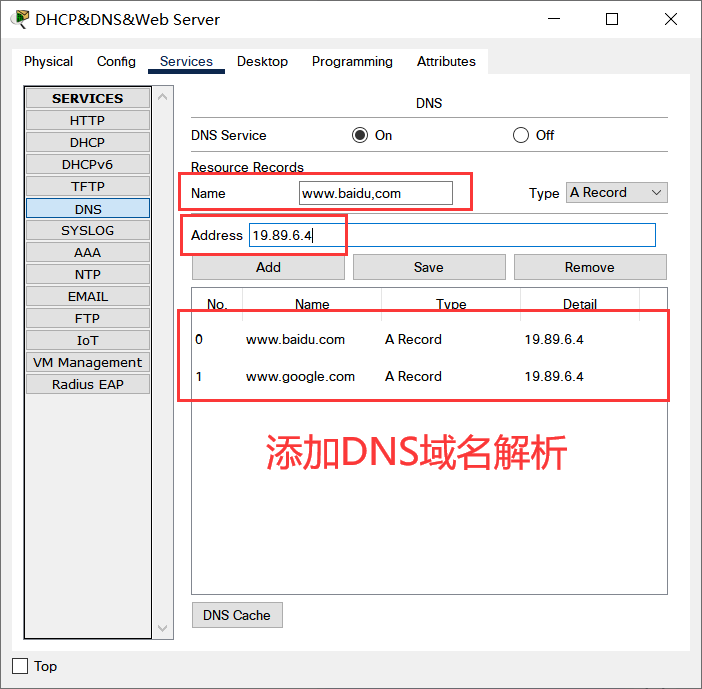

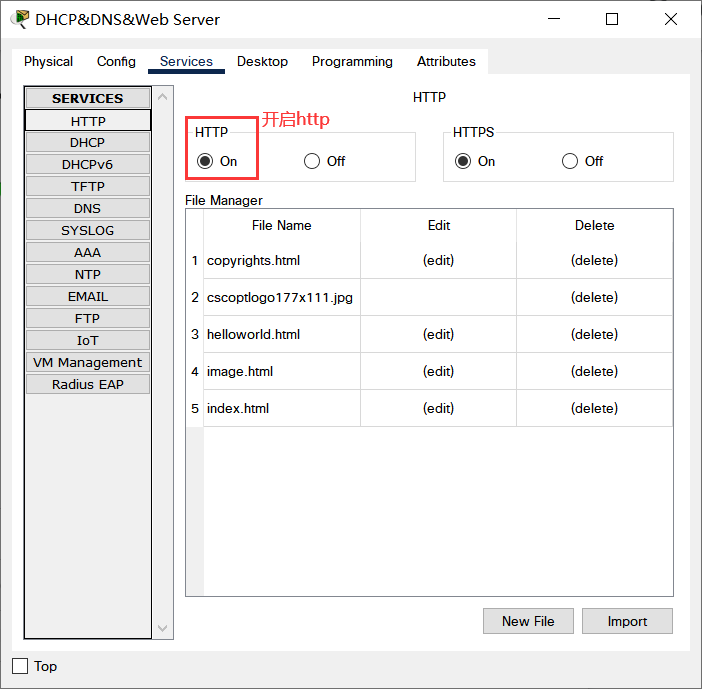

然后选择 Service 进行如下相关配置: HTTP配置: DNS配置:

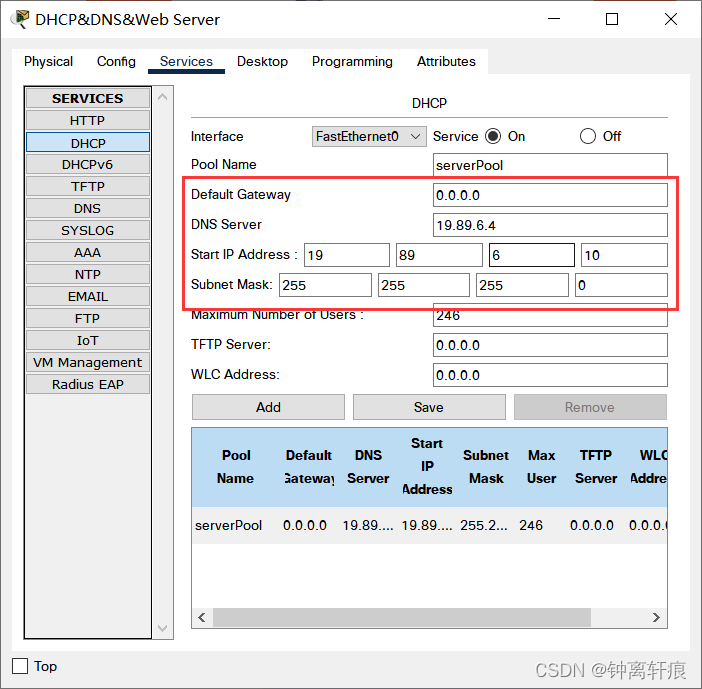

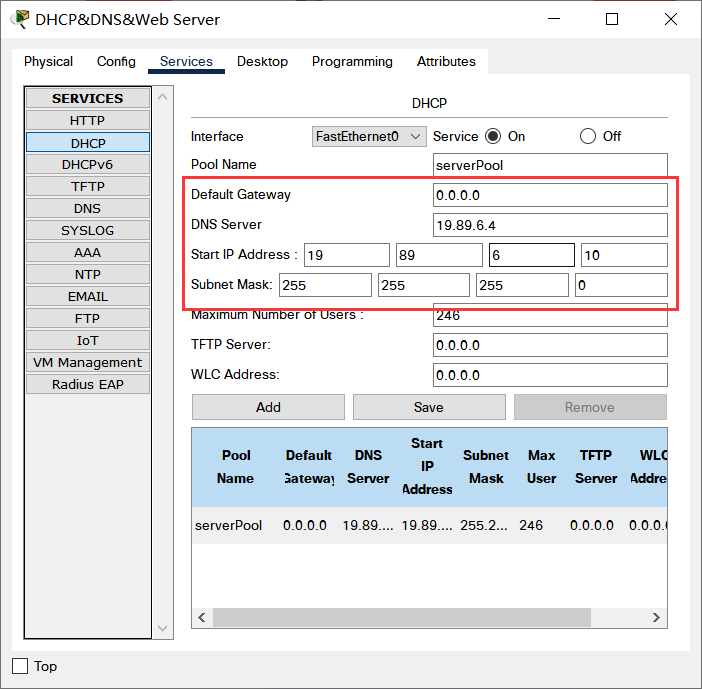

DHCP配置:
PC网络配置自动获取 在这里插入图片描述
试一试 1.先查看各 PC,看看是否获得网络配置
2.因为我们在 DNS 服务器中把谷歌和百度的 IP 都设为了 19.89.6.4,即 Server-PT,所以,如果打开 PC0 的浏览器,输入 www.google.com 或者 www.baidu.com ,我们都应该看到默认的 Server-PT 这个 Web 服务器的主页(你也可进行编辑)

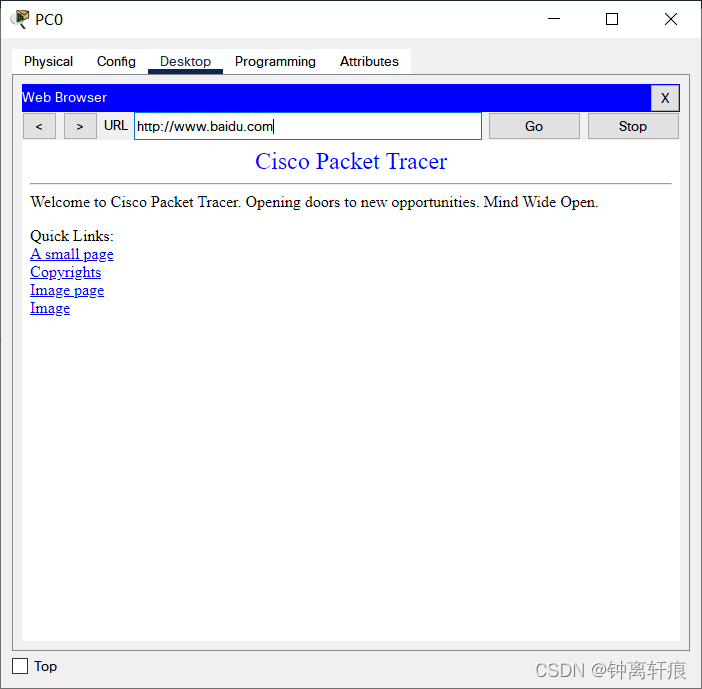

PC0成功访问 “www.baidu.com ”
WLAN初步配置

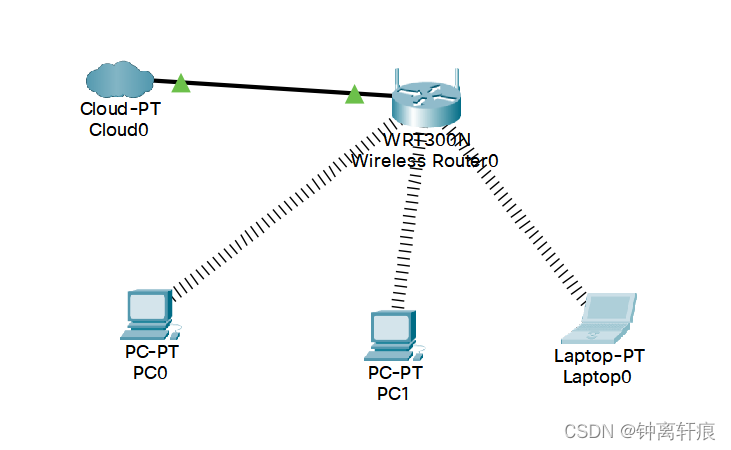

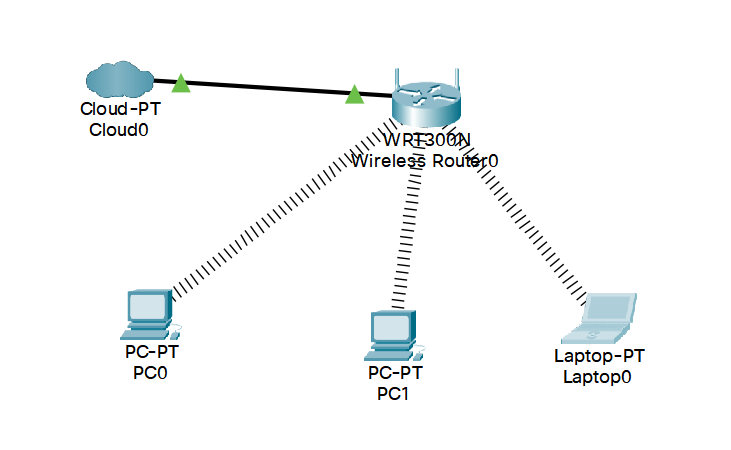

WLAN 即 WiFi 当前也是广泛的应用在各种场景。 我们通过构建如下拓扑的一个家庭 WLAN 来练习一下其相关的配置:

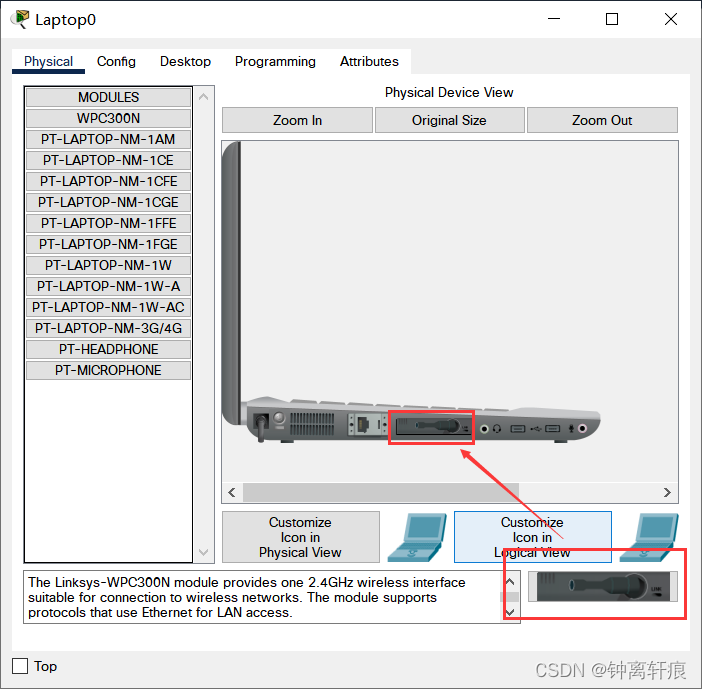

笔记本及台式机默认只有有线网卡,请先关机,在关机状态下删除有线网卡,添加无线网卡,然后再开机。

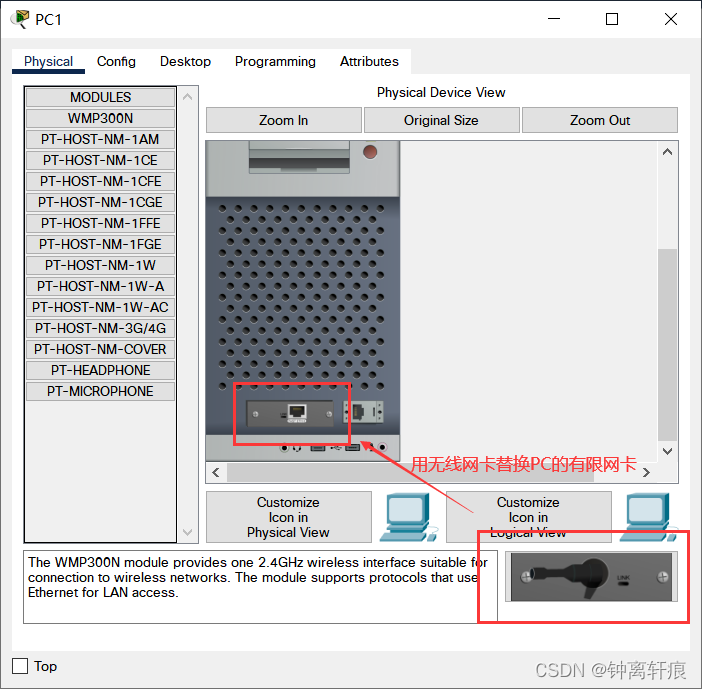

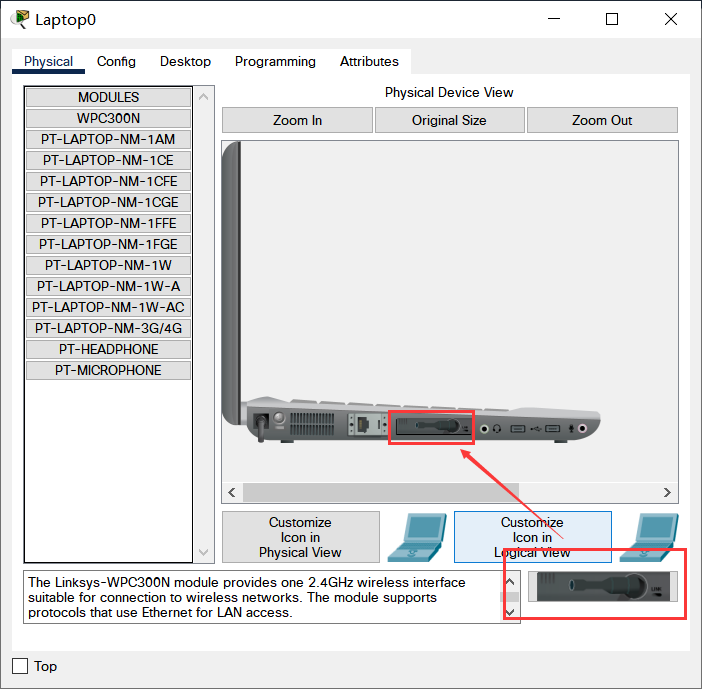

笔记本电脑的网卡替换位置 经过以上步骤替换网卡后重新开机,片刻后笔记本和台式机与无线路由器完成连接
一般地,我们需要配置无线路由器的基本网络配置(IP、掩码、网关、DNS 等,现实中多为自动获取),然后再配置无线路由器的无线访问部分如连接密码及加密类型等,并开启 DHCP 功能等
|
