[系统运维]第24节 Packet Tracer仿真软件

1 网络接口

（1）Console口：只有企业级可管理型交换机采用，这个口叫做初始管理端口，用console线连接，另一端连接PC，在PC上下载相应软件后可打开交换机的命令窗口对交换机做配置。带宽只有几十Kb，只用于传输命令。

（2）自适应网口：现在的网口一般是自适应端口，如PC的网口是1000Mb/s ，自适应是指1000/100/10Mb/s（速率工作模式可以为10、100、1000任何一种状态），当交换机为100Mb/s 交换机时，为了速率匹配，PC网卡自动适应为100Mb/s 。现在的电脑网卡一般为千兆自适应。若设备不支持自适应，当PC的网卡是1000Mb/s，交换机必须是1000Mb/s，才能与其匹配。

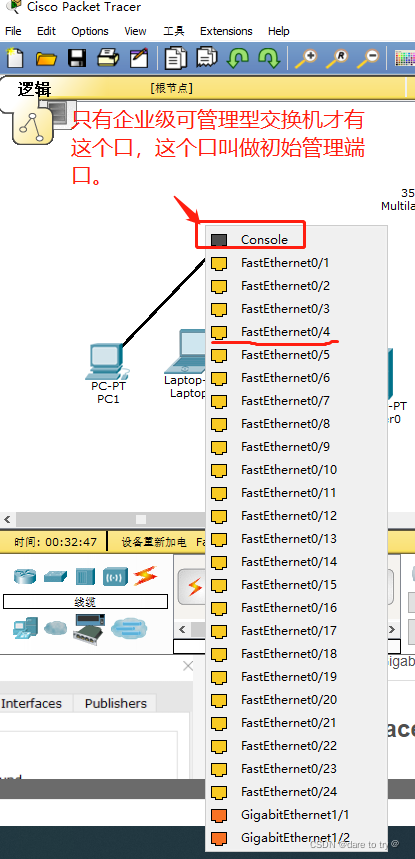

（3）数字编号：如上图中的FastEthernet0/4，前面那个数字是模块编号，后面那个数字该模块的接口编号。从上图可以看出该交换机只有一个模块，该模块上有24个百兆口，2个千兆口。交换机那么多网口是因为要连PC.

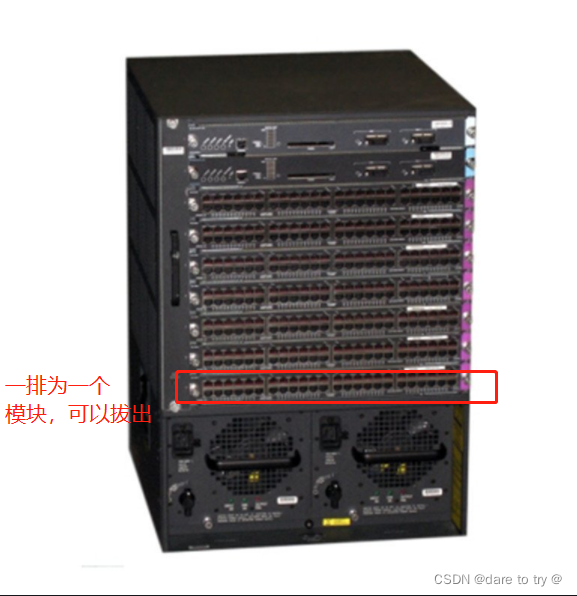

（4）一般的2960交换机不支持模块化。高端的交换机才支持模块化，一般支持插拔。

（5）路由器网口：路由器一般网口只有2个，路由器也不需要很多网口，一个连交换机，另一个连外网。但尤其

（6）端口状态：up/down。其中，down有三种可能，如下：

• 1）人工down掉；
• 2）速率不匹配；
• 3）双工模式不匹配（双工duplex）双工模式：单工（只能单向通信，如BB机、收音机）、半双工（可双向通信，但不可以同时）、全双工（可双向通信，可以同时）。现在的设备基本都支持自适应。目前双工模式被淘汰，基本都是全双工。不过市面上的交换机有半双工和全双工，为了适应一些老设备。

tips:
1）为什么路由器可以配IP？IP地址出现在网络层，因此只有三层及以上的设备端口可以配IP，这就是为什么路由器、电脑可以配IP的原因。而二层交换机不可以配IP.
2）对于交换机等设备，不同的厂家命令不一样，需要看手册敲。

2 Packet Tracer仿真软件

2.1 安装

（1）先安装PacketTracer软件，根据提示选择即可。
（2）再进行汉化。将Chinese.ptl复制到安装路径的language文件夹下。

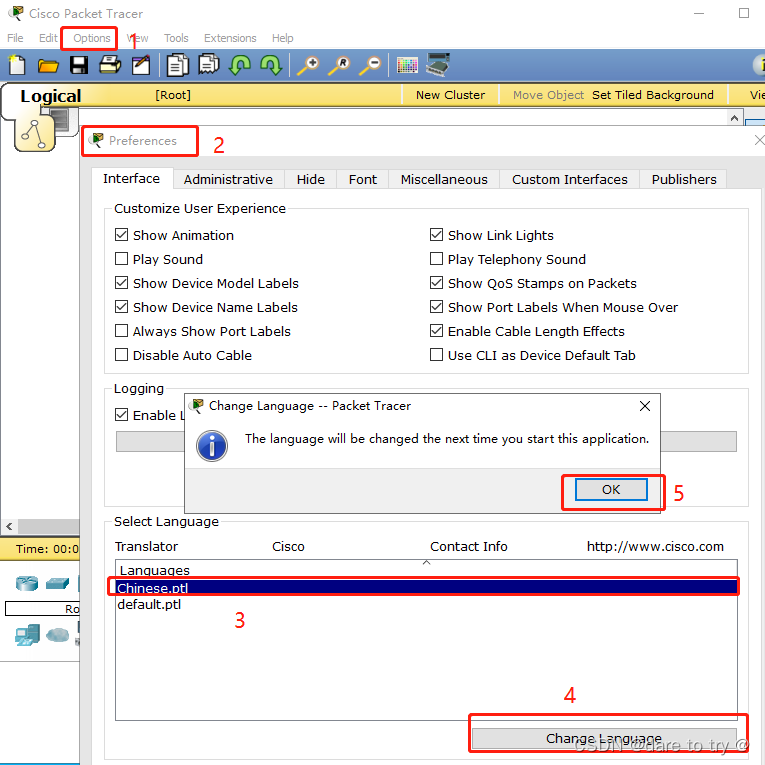

（3）打开软件→option→preferences→选中Chinese→change language→软件重启生效，只能部分汉化。

2.2 PT软件简要介绍

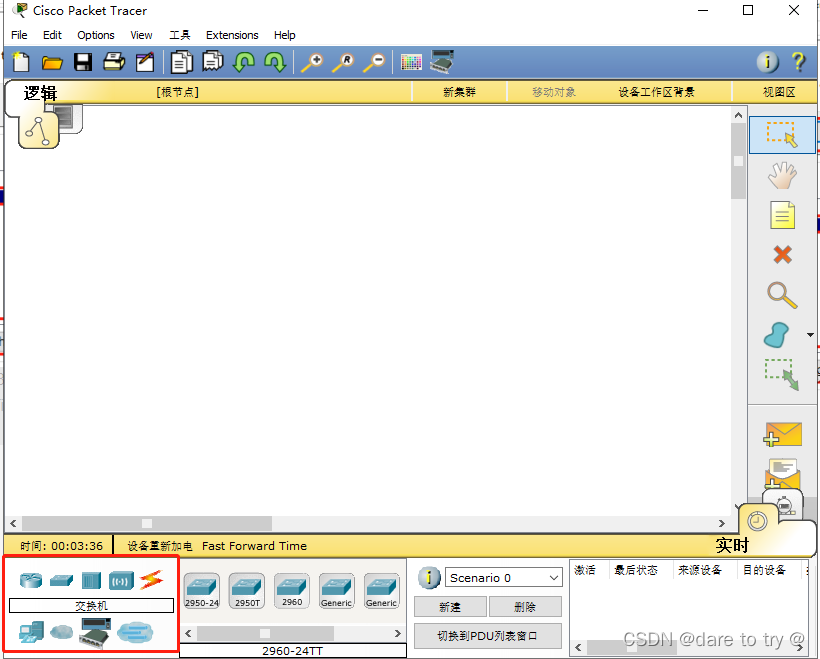

（1）在软件下方可以选择PC、交换机、路由器、网线等

（2）交换机

• 1）一般1和2开头的是二层交换机，1开头是指低端二层交换机。3开头或以上一般为三层交换机。做实验时一般选择2960.
• 2）思科的交换机一般C开头，华为的交换机一般S开头。

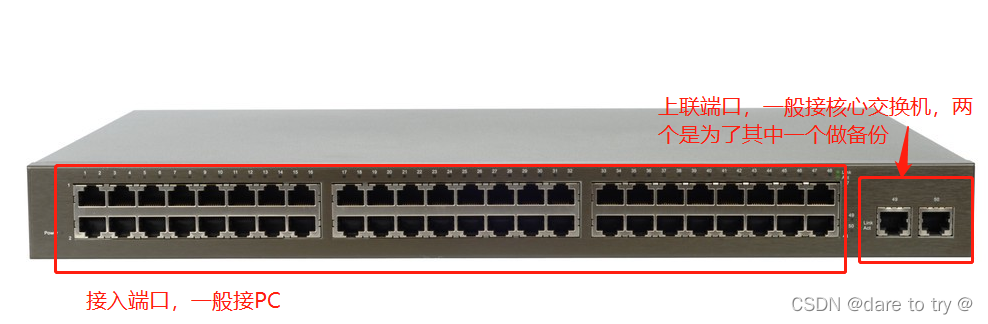

• 3）好一点的交换机有上联端口，连核心交换机，低端些的交换机牺牲两个接入端口连核心交换机。有些上联端口只能用网线连接，一些上联端口需要买光模块插进去后才能连光纤。

• 4）三层交换机的符号为一个正方形，里面画个米字。

• 5）现实中的二层交换机一般没有开关，插上电源就可以开机。

（3）路由器：

• 1）路由器无论什么数字开头，都不是代表层，路由器只是工作在网络层的三层设备。不同的型号只是代表不同的性能。做实验时一般选择2811和2901.

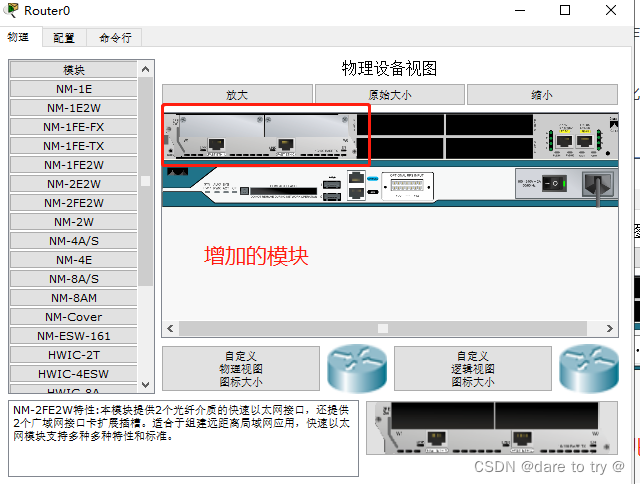

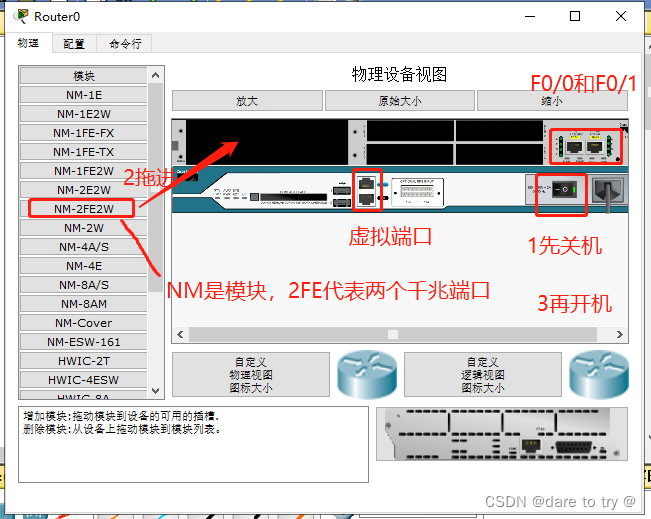

• 2）路由器一般只有只有两个接口。由于路由器一般支持模块化，当接口不够用，可以为其增加模块。双击路由器，按如下操作。



（4）网线：同种设备间用交叉线，异种设备间用直通线。

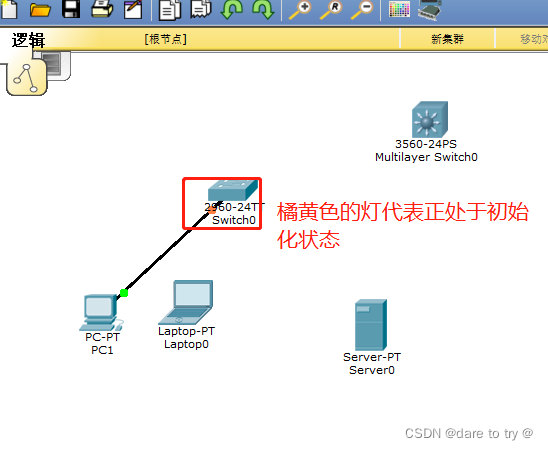

（5）初始化状态：用网线连接PC与交换机后，出现橘黄色的灯，代表正处于初始化状态。

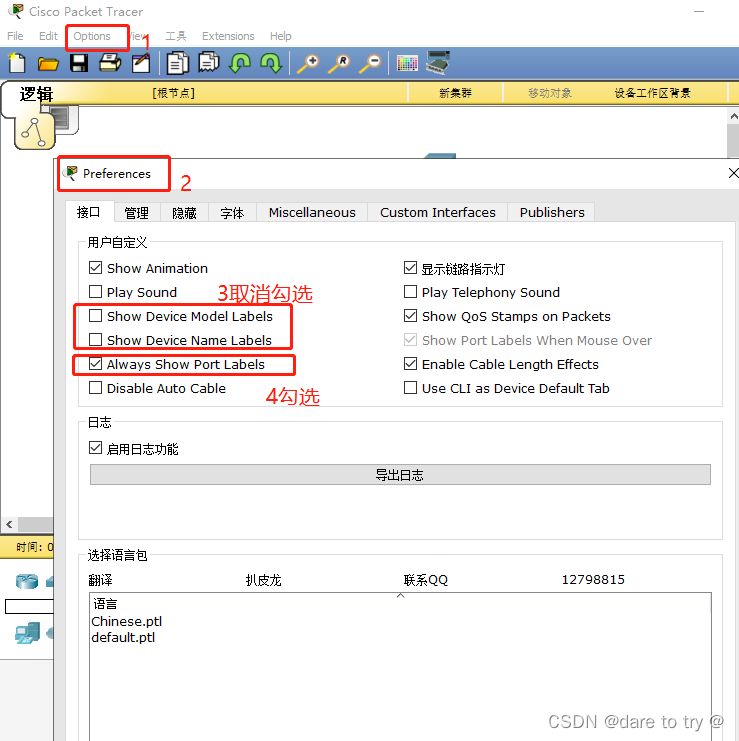

（6）显示端口号：

2.3 在PT中构建局域网并连接互联网

（1）在软件下方选择PC、服务器、交换机（做实验时一般用2960）、路由器等按下图进行连接。
（2）注意网线类型的使用。

2.4 在PT局域网中设置IP并互相ping

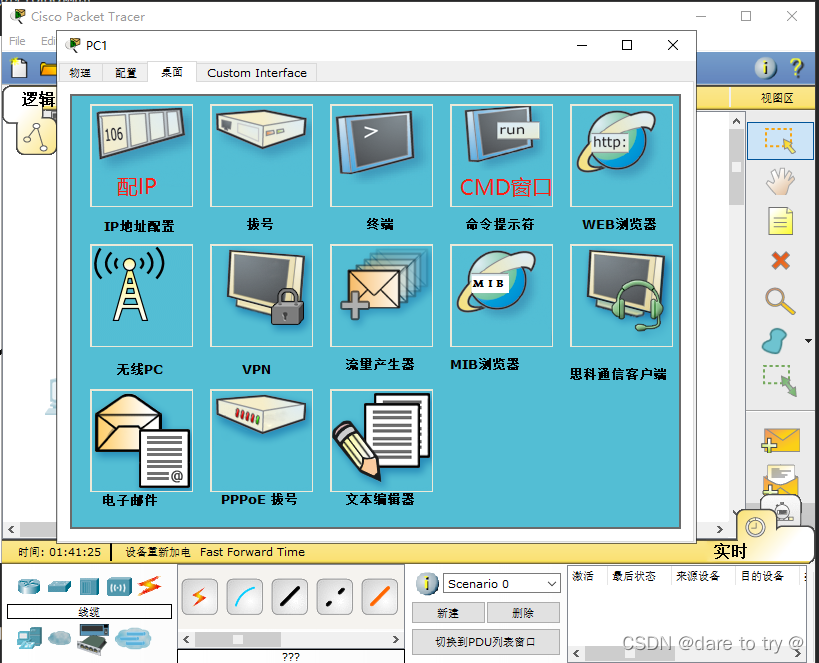

（1）点击PC→桌面，可以看到一些电脑设置及常用的软件。
（2）对两台PC及一台服务器配置IP。
（3）进入CMD进行ping测试。

2.5 在PT中配置DNS、DHCP、HTTP等服务器

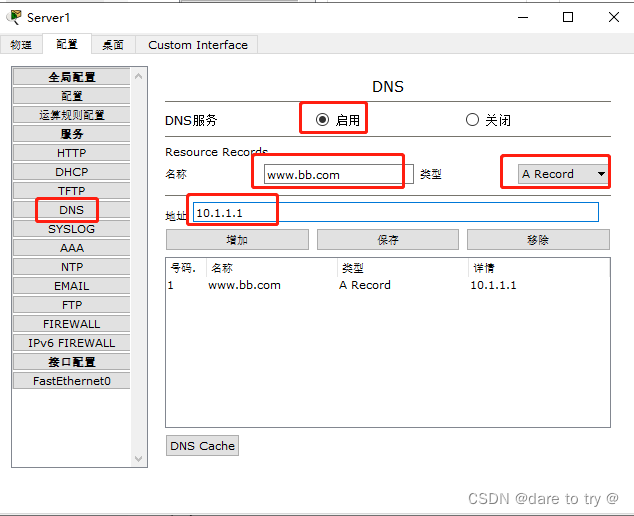

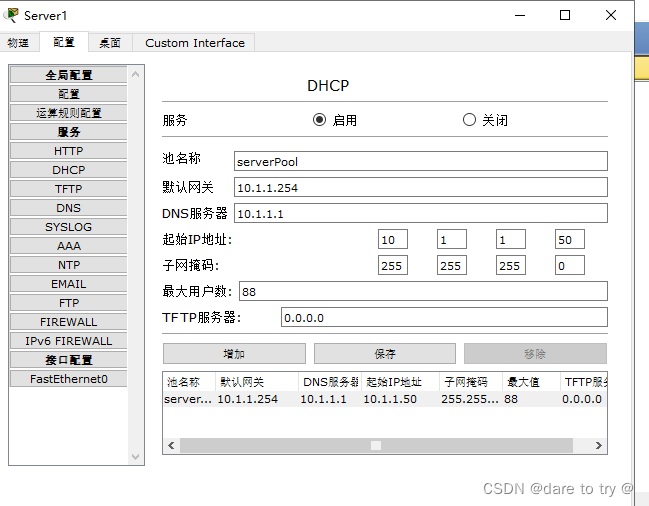

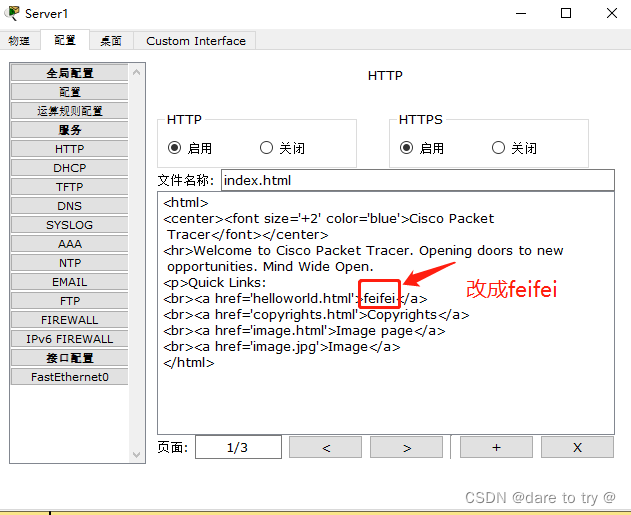

（1）对服务器配置HTTP、DHCP、DNS服务器如下。

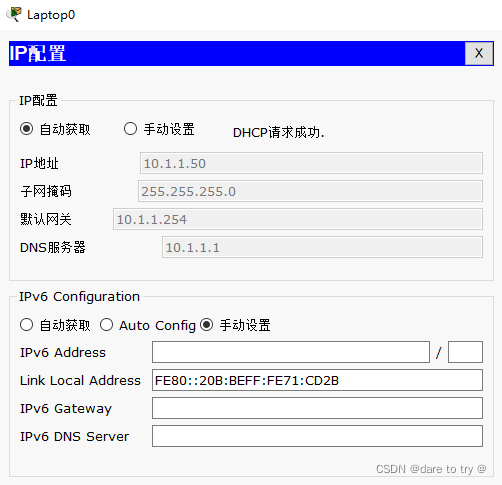

（2） 尝试使用PC自动获取IP地址。

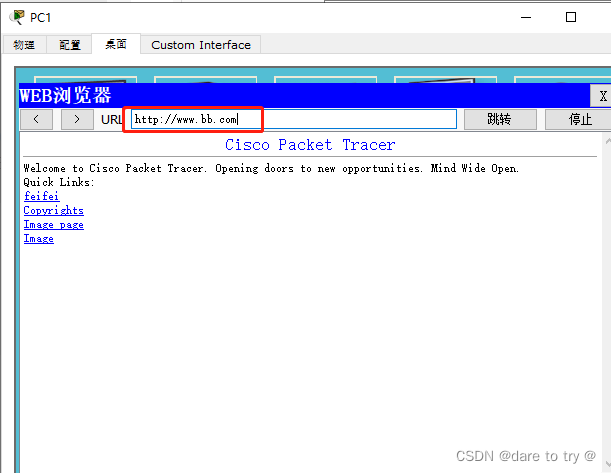

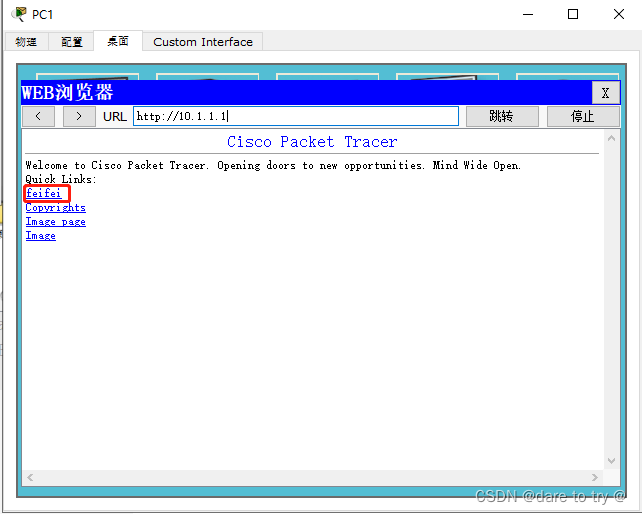

（3） PC端访问网页。可以采用IP地址访问.

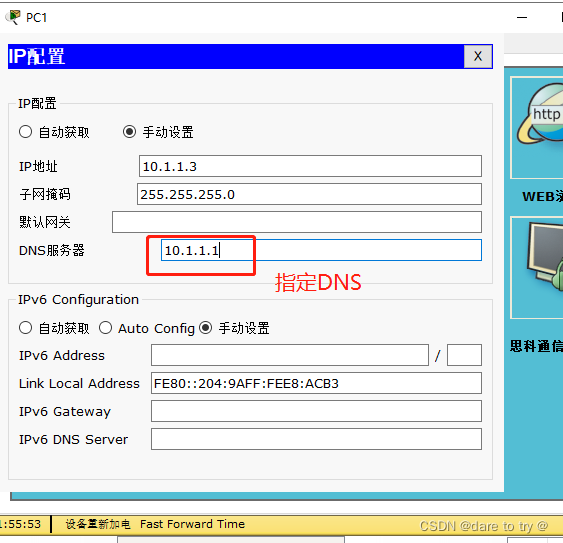

(4）也可以采用域名访问。用域名访问时，注意需要指DNS.

tips:

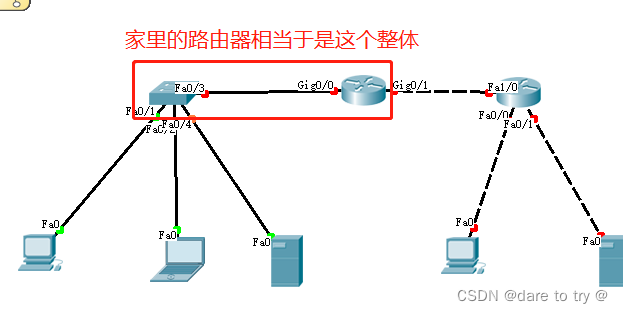

家里的路由器一般不是路由器，是交换机与路由器的杂交设备，是交换机与路由器的集合，一般有四五个端口，为二层端口，在内部连接一个纯二层交换机，然后那纯二层交换机走主板连接路由器。
