[系统运维]华为模拟器eNSP - HCIP - OSPF的Totally STUB 、Totally NSSA综合实验

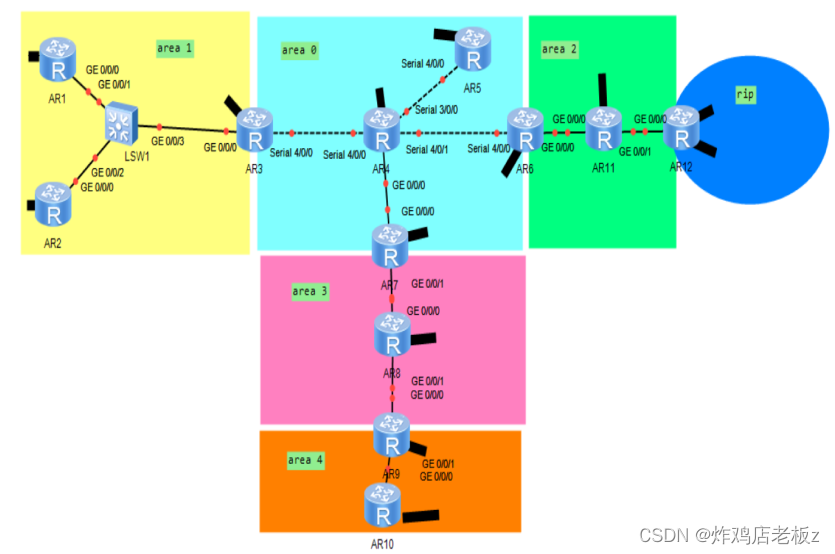

拓扑图：

实验要求：

1. R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间均使用公有IP；

2. R3~R5/6/7为MGRE环境，R3为中心站点；

3. 整个OSPF环境IP基于172.16.0.0/16划分；黑线标识环回网段所属区域。

4. 所有设备均可访问R4的环回；

5. 减少LSA的更新量，加快收敛，保障更新安全；

6. 全网可达。

思路：

数广播域，子网划分，配置路由器接口的IP地址，配置MGRE，配置静态缺省路由，配置OSPF（rip重发布；R3、R6、R7域间汇总;特殊区域，认证，加速收敛），配置RIP，配置nat。

主机广播域：12；链路广播域：10
子网划分：
172.16.0.0/16
172.16.0.0/19 -- area 0
	172.16.0.0/24 - P2P链路
		172.16.0.0/29 - 无
	172.16.1.0/24 - MA链路
		172.16.1.0/29 - MGRE
	172.16.2.0/24 - R4环回
	172.16.3.0/24 - R5环回
	172.16.4.0/24 - R6环回
	172.16.5.0/24 - R7环回
172.16.32.0/19 -- area 1
	172.16.33.0/24 - P2P链路
		172.16.33.0/29 - 无
	172.16.34.0/24 - MA链路
		172.16.34.0/29 - R1~R2~R3
	172.16.35.0/24 - R1环回
	172.16.36.0/24 - R2环回
	172.16.37.0/24 - R3环回
172.16.64.0/19 -- area 2
	172.16.65.0/24 - P2P链路
	172.16.66.0/24 - MA链路
		172.16.66.0/29 - R6~R11
		172.16.66.8/29 - R11~R12
	172.16.67.0/24 - R11环回
172.16.96.0/19 -- area 3
	172.16.95.0/24 - P2P链路
	172.16.96.0/24 - MA链路
		172.16.96.0/29 - R7~R8
		172.16.96.8/29 - R8~R9
	172.16.97.0/24 - R8环回
172.16.128.0/19 -- area 4
	172.16.129.0/24 - P2P链路
	172.16.130.0/24 - MA链路
		172.16.130.0/29 - R9~R10
	172.16.131.0/24 - R9环回
	172.16.132.0/24 - R10环回
172.16.160.0/19 -- rip
	172.16.160.0/20 - R12环回
	172.16.176.0/20 - R12环回
34.0.0.0/24 --R3~R4链路
54.0.0.0/24 --R5~R4链路
64.0.0.0/24 --R6~R4链路
74.0.0.0/24 --R7~R4链路
1.1.1.1/24 -- R4环回（外网地址）
每个区域预留出给不同链路类型的网段，方便后期增加设备，每个路由器的主机分配24网段就足够了。

配置命令：

R1：

sys
sys r1
//配置路由器接口IP地址
int g0/0/0
ip add 172.16.34.1 29
int lo0
ip add 172.16.35.1 24
//配置OSPF
ospf 1 router-id 1.1.1.1
area 1
net 172.16.34.0 0.0.255.255
net 172.16.35.0 0.0.255.255
authentication-mode md5 1 cipher 123456
stub


R2：

sys
sys r2
//配置接口IP地址
int g0/0/0
ip add 172.16.34.2 29
int lo0
ip add 172.16.36.1 24
//配置OSPF
ospf 1 router-id 2.2.2.2
area 1
net 172.16.34.0 0.0.255.255
net 172.16.36.0 0.0.255.255
authentication-mode md5 1 cipher 123456
stub


R3：

sys
sys r3
//acl抓取内网流量
acl 2000
rule permit source 172.16.32.0 0.0.63.255
//配置接口ip地址
int g0/0/0
ip add 172.16.34.3 29
int lo0
ip add 172.16.37.1 24
int s4/0/0
ip add 34.0.0.2 24
nat outbound 2000
//静态缺省路由
ip route-s 0.0.0.0 0 34.0.0.1
//配置MGRE中心站点信息
int t0/0/0
ip add 172.16.1.1 29
ospf network-type broadcast
ospf dr-priority 2
tunnel-protocol gre p2mp
source 34.0.0.2
nhrp network-id 100
int t0/0/0
nhrp entry multicast dynamic

//配置OSPF
ospf 1 router-id 3.3.3.3
area 0
net 172.16.1.1 0.0.0.7
authentication-mode md5 0 cipher 123456
area 1
net 172.16.34.0 0.0.255.255
net 172.16.37.0 0.0.255.255
authentication-mode md5 1 cipher 123456
stub no-summary
//OSPF汇总
abr-summary 172.16.32.0 255.255.224.0


R4(ISP)：

sys
sys ISP
//配置接口ip地址
int s4/0/0
ip add 34.0.0.1 24
int s3/0/0
ip add 54.0.0.1 24
int s4/0/1
ip add 64.0.0.1 24
int g0/0/0
ip add 74.0.0.1 24
int lo0
ip add 1.1.1.1 24


R5：

sys
sys r5
//acl抓取内网流量
acl 2000
rule permit source 172.16.3.0 0.0.0.255
//配置接口ip地址
int s4/0/0
ip add 54.0.0.2 24
nat outbound 2000
int lo0
ip add 172.16.3.1 24
//静态缺省路由
ip route-s 0.0.0.0 0 54.0.0.1
//配置MGRE分站点，向R3注册
int t0/0/0
ip add 172.16.1.2 29
ospf network-type broadcast
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 100
nhrp entry 172.16.1.1 34.0.0.2 register

//配置OSPF
ospf 1 router-id 5.5.5.5
area 0
net 172.16.3.1 0.0.255.255
net 172.16.1.2 0.0.0.7
authentication-mode md5 0 cipher 123456



R6：

sys
sys R6
//acl抓取内网流量
acl 2000
rule permit source 172.16.64.0 0.0.63.255
//配置接口ip地址
int s4/0/0
ip add 64.0.0.2 24
nat outbound 2000
int g0/0/0
ip add 172.16.66.1 29
int lo0
ip add 172.16.4.1 24
//配置MGRE分站点，向R3注册
int t0/0/0
ip add 172.16.1.3 29
ospf network-type broadcast
tunnel-protocol gre p2mp
source s4/0/0
nhrp network-id 100
nhrp entry 172.16.1.1 34.0.0.2 register
//静态缺省路由
ip route-s 0.0.0.0 0 64.0.0.1
//配置OSPF
ospf 1 router-id 6.6.6.6
area 0
net 172.16.4.1 0.0.255.255
net 172.16.1.3 0.0.0.7
authentication-mode md5 0 cipher 123456
area 2
net 172.16.66.1 0.0.0.7
authentication-mode md5 2 cipher 123456
//OSPF汇总
abr-summary 172.16.64.0 255.255.224.0
nssa no-summary


R7：

sys
sys R7
//acl抓取内网流量
acl 2000
rule permit source 172.16.96.0 0.0.63.255
//配置接口ip地址
int g0/0/0
ip add 74.0.0.2 24
nat outbound 2000
int g0/0/1
ip add 172.16.96.1 29
int lo0
ip add 172.16.5.1 24
//配置MGRE分站点，向R3注册
int t0/0/0
ip add 172.16.1.4 29
ospf network-type broadcast
tunnel-protocol gre p2mp
source g0/0/0
nhrp network-id 100
nhrp entry 172.16.1.1 34.0.0.2 register
//静态缺省路由
ip route-s 0.0.0.0 0 74.0.0.1
//配置OSPF
ospf 1 router-id 7.7.7.7
area 0
net 172.16.5.1 0.0.255.255
net 172.16.1.4 0.0.0.7
authentication-mode md5 0 cipher 123456
area 3
net 172.16.96.1 0.0.0.7
authentication-mode md5 3 cipher 123456
nssa
//OSPF汇总
abr-summary 172.16.96.0 255.255.224.0



R8：

sys
sys R8
//配置接口ip地址
int g0/0/0
ip add 172.16.96.2 29
int g0/0/1
ip add 172.16.96.9 29
int lo0
ip add 172.16.97.1 24
//配置OSPF
ospf 1 router-id 8.8.8.8
area 3
net 172.16.96.2 0.0.0.7
net 172.16.96.9 0.0.0.7
net 172.16.97.1 0.0.255.255
authentication-mode md5 3 cipher 123456
nssa


R9：

sys
sys R9
//配置接口ip地址
int g0/0/0
ip add 172.16.96.10 29
int g0/0/1
ip add 172.16.130.1 29
int lo0
ip add 172.16.131.1 24
//配置OSPF
ospf 1 router-id 9.9.9.9
area 3
net 172.16.96.10 0.0.0.7
authentication-mode md5 3 cipher 123456
asbr-summary 172.16.128.0 255.255.224.0
nssa no-summary
ospf 2 router-id 9.9.9.9
area 4
net 172.16.131.0 0.0.255.255
net 172.16.130.1 0.0.0.7
authentication-mode md5 4 cipher 123456
default-route-advertise always
//重发布
ospf 1
area 3
import-route ospf 2


R10：

sys
sys R10
//配置接口ip地址
int g0/0/0
ip add 172.16.130.2 29
int lo0
ip add 172.16.132.1 24
//配置OSPF
ospf 1 router-id 10.10.10.10
area 4
net 172.16.130.2 0.0.0.7
net 172.16.132.1 0.0.255.255
authentication-mode md5 4 cipher 123456


R11：

sys
sys R11
//配置接口ip地址
int g0/0/0
ip add 172.16.66.2 29
int g0/0/1
ip add 172.16.66.9 29
int lo0
ip add 172.16.67.1 24
//配置OSPF
ospf 1 router-id 11.11.11.11
area 2
net 172.16.66.9 0.0.0.7
net 172.16.66.2 0.0.0.7
net 172.16.67.1 0.0.255.255
authentication-mode md5 2 cipher 123456
nssa


R12：

sys
sys R12
//acl抓取内网流量
acl 2000
rule permit source 172.16.160.0 0.0.64.255
//配置接口ip地址
int g0/0/0
ip add 172.16.66.10 29
nat outbound 2000
int lo0
ip add 172.16.160.1 20
int lo1
ip add 172.16.176.1 20
//静态缺省
ip route-s 0.0.0.0 0 172.16.66.9
//配置OSPF
ospf 1 router-id 12.12.12.12
area 2
net 172.16.66.10 0.0.0.7
authentication-mode md5 2 cipher 123456
nssa no-summary
asbr-summary 172.16.160.0 255.255.224.0
//配置RIP
rip 1
v 2
network 172.16.0.0
//重发布
ospf 1
area 2
import-route rip 1


验证：

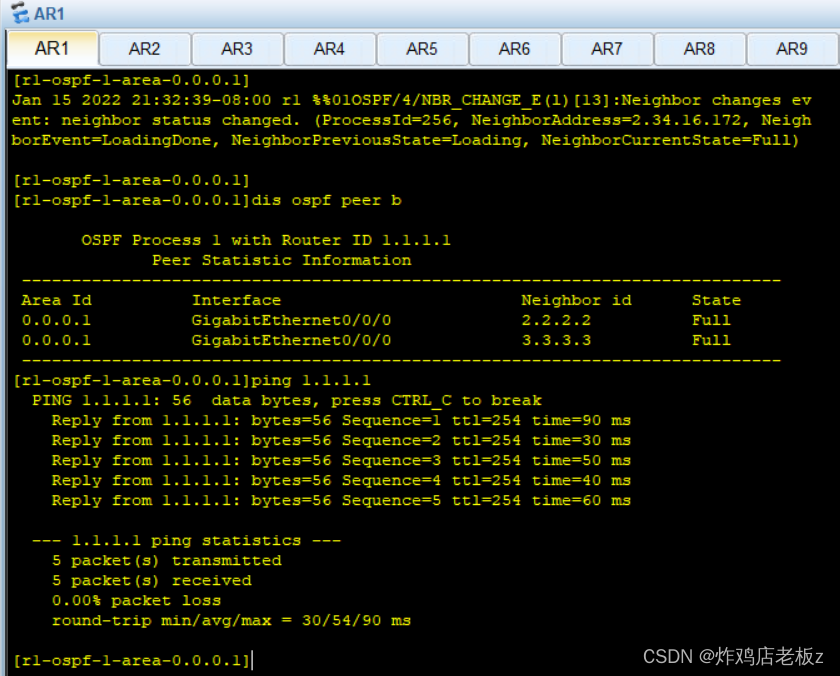

R1pingISP

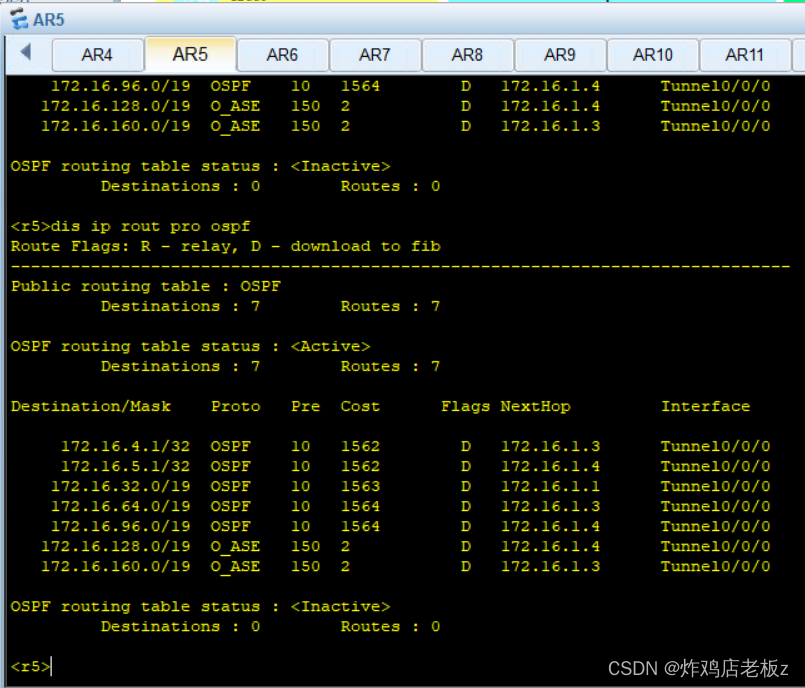

R5的OSPF路由表

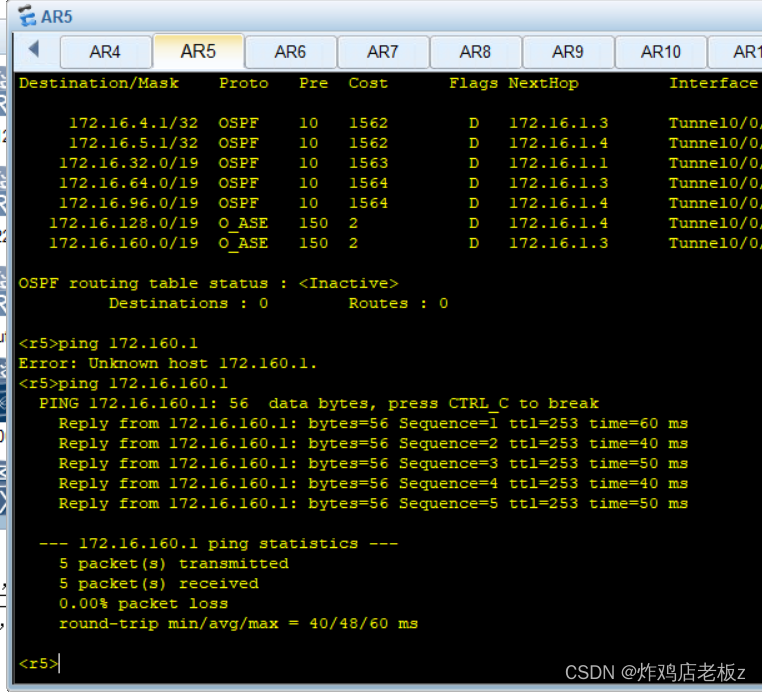

R5pingR10
