OSPF综合实验
实验要求
1、R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间使用公有IP
2、R3-R5/6/7为MGRE环境，R3为中心站点
3、整个OSPF环境IP地址为172.16.0.0/16
4、所有设备均可访问R4的环回
5、减少LSA的更新量，加快收敛，保障更新安全
6、全网可达
实验步骤
1规划IP地址
划分思路：
根据题目要求区域0为公网，剩下区域中总共有8根网线
所以总网段需要2^3=8,借3位
划分时，我们可以先把划分好的网段继续划分来分给用户和骨干链路分配ip，这样划分可以防止地址浪费以及方便以后ip地址更改。
172.16.0.0/16 2^3=8>=8借三位划分
以区域0为例划分网段。
172.16.0.0/19
继续借五位给用户网段划分
172.16.0.0/24——用户
借到29or30位给骨干链路划分
172.16.0.0/29——骨干链路若是MA网络掩码为29
172.16.0.0/30——骨干链路若是P2P网络掩码为30
172.16.32.0/19——A1
172.16.64.0/19——A2
172.16.96.0/19——A3
172.16.128.0/19——A4
172.16.160.0/19——RIP
继续借一位划分
172.16.160.0/20
172.16.176.0/20
192.168.1.192/19预留
192.168.1.224/19预留
划完后如图

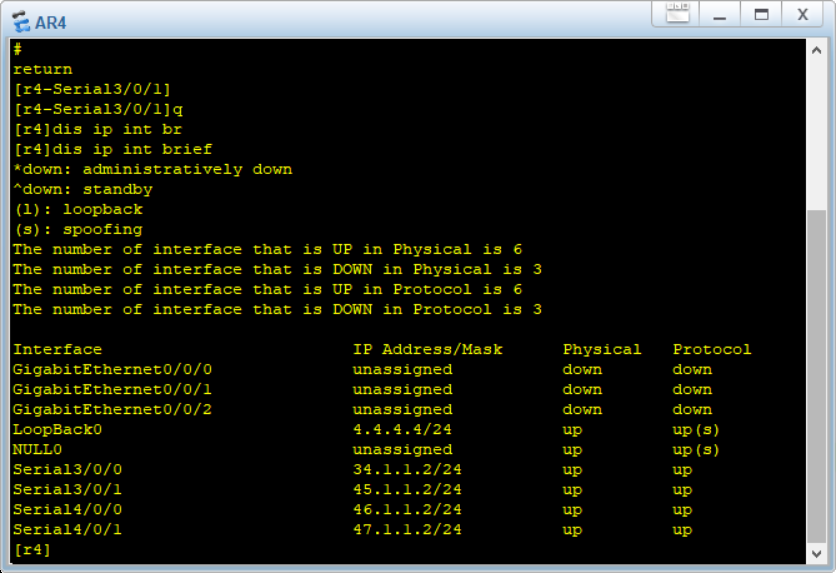

2.先配置area0公网环境，让公网通
[r4]int s3/0/1
[r4-Serial3/0/1]ip address 45.1.1.2 24
[R4]int s4/0/0
[r4-Serial4/0/0]ip address 46.1.1.2 24
[R4]int s4/0/1
[R4-Serial4/0/1]ip address 47.1.1.1 24
[R4]int s4/0/0
[R4-Serial4/0/0]ip address 34.1.1.2 24
[R4]int LoopBack 0
[R4-LoopBack0]ip address 4.4.4.4 24
[R3]int s4/0/0
[R3-Serial4/0/0]ip address 34.1.1.1 24
[R5]int s4/0/0
[R5-Serial4/0/0]ip address 45.1.1.1 24
[R5]int LoopBack 0
[R5-LoopBack0]ip address 172.16.5.1 24
[R6]int s4/0/1
[R6-Serial4/0/1]ip address 56.1.1.1 24
[R6]int LoopBack 0
[R6-LoopBack0]ip address 172.16.6.1 24
[R7]int s4/0/1
[R7-Serial4/0/0]ip address 47.1.1.1 24
[R7]int LoopBack 0
[R7-LoopBack0]ip address 172.16.7.1 24
底层公网要通（R3/5/6/7可以相互访问）——缺省指向R4
[R3]ip route-static 0.0.0.0 0 34.1.1.2
[R5]ip route-static 0.0.0.0 0 45.1.1.2
[R6]ip route-static 0.0.0.0 0 46.1.1.2
[R7]ip route-static 0.0.0.0 0 47.1.1.2
检验——相互之间能ping通。
3.搭建MGRE环境
让AR3作为中心站点
分支站点R5/6/7（以r5为例）
检查公、私网之间各路由器能否ping通。
4.配置协议
使用ospf协议将公网全网可达
以R5为例
[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]area 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.0.255
[r5-ospf-1-area-0.0.0.0]network 172.16.5.0 0.0.0.255
5.查邻居关系是不是能正常建立起来

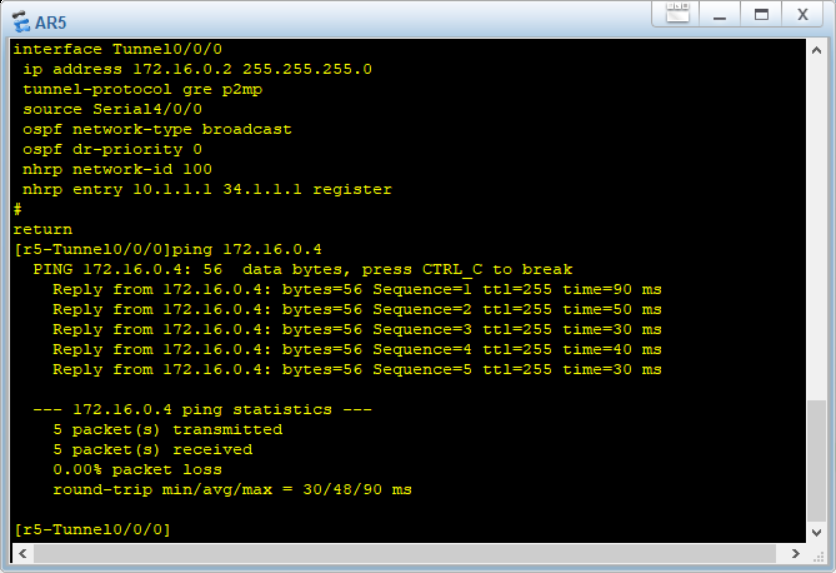

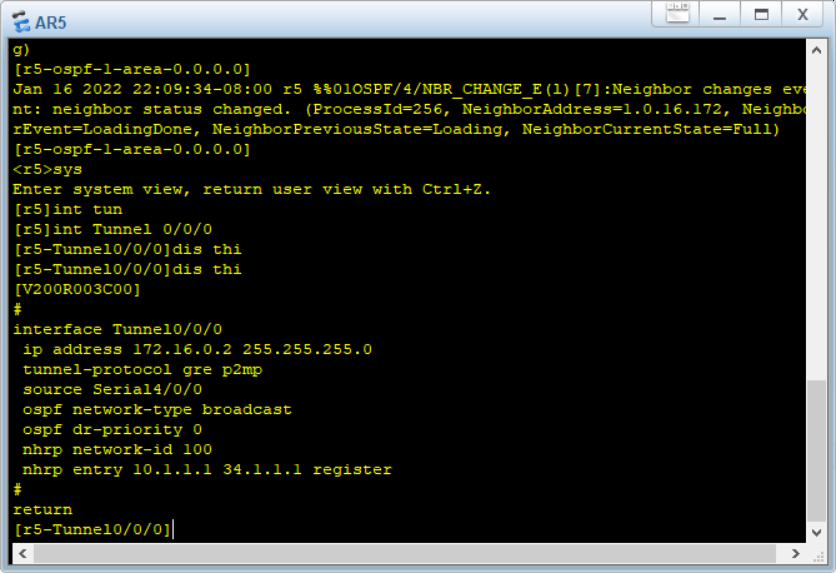

MGRE中，R3/5/6/7是无法全部建邻的，因为tunnel口工作方式默认使用点到点，要改工作方式。
修改工作方式为broadcast，需要将R3/5/6/7都要改成一样
干预DR/BDR选举
中心到站点结构要把DR控制在中心，所以要求R3为DR，并要求R5/6/7放弃选举
[R3]int t0/0/0
[R3]-Tunnel0/0/0]ospf network-type broadcast
[R5]int t0/0/0
[R5]-Tunnel0/0/0]ospf network-type broadcast
[R5]-Tunnel0/0/0]ospf dr-priority 0
[R6]int t0/0/0
[R6]-Tunnel0/0/0]ospf network-type broadcast
[R6]-Tunnel0/0/0]ospf dr-priority 0
[R7]int t0/0/0
[R7]-Tunnel0/0/0]ospf network-type broadcast
[R7]-Tunnel0/0/0]ospf dr-priority 0
6.解决不规则区域的路由。
因为A4区域和RIP的路由是不规则区域，导致骨干区域学不到他们的路由，所以我们需要使用多进程双向重发布的方法来解决。
解决方法：
先把RIP导入
[R12]ospf 1
[R12-ospf-1]import-route rip
[R12]rip 1
[R12-rip-1]version 2
[R12-rip-1]undo summary
[R12-rip-1]import-route ospf 1
将R9的进程拆分成两个进程，再重发布。
[R9]ospf 1
[R9-ospf-1]import-route ospf 2
[R9-ospf-2]import-route ospf 1
7.减少LSA（汇总/特殊区域）
7.1）先做汇总，把非骨干区域各汇成一条路由发给骨干区域
对于R5而言，3类路由代表区域1/2/3，5类代表区域4和RIP，先将area1/2/3汇总
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.252.0
[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.252.0
[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.252.0
[R12]ospf 1
[R12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0
[R9]ospf 1
[R9-ospf-1]asbr-summary 172.16.128.0 255.255.252.0
到R5上查看效果
7.2）调特殊区域
因为R1既不是骨干区域，也不能配置虚链路，也不存在ASBR，所以应该将R1调整成完全末梢区域调配
【1】完全末梢区域调配
area1 调成完全末梢区域则R1/2彻底不学3/4/5类路由，改成3类缺省。
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub
[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary
因为R2和R3既不是骨干区域，也不能配置虚链路，但是存在ASBR，所以应该将R2和R3调整成非完全末梢区域调配。
【2】区域2调配完全NSSA——（左边全部不学，右边一条7类缺省传到area0）
[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary
[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa
[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa
【3】area3调成完全NSSA——（配置同上）
R9中出现一条3类缺省
此时，R9可以给R10重发布一条缺省
[R9]ospf 2
[R9-ospf-2]default-route-advertise
8.配置空接口防止环路
在每一台做了汇总的路由器上配置空接口
[r3]ip route-static 172.16.32.0 19 NULL 0
[r6]ip route-static 172.16.64.0 19 NULL 0
[r7]ip route-static 172.16.96.0 19 NULL 0
[r9]ip route-static 172.16.128.0 19 NULL 0
[r12]ip route-static 172.16.160.0 19 NULL 0
9.R3/6/7做nat
以R3为例
[R3]acl 2000
[R3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[R3]int s4/0/0
[r3-Serial4/0/0]nat outbound 2000
R6/7配置相同。
测试连通性
